• Présentation



Cooler Master MasterCase 5 [cliquer pour agrandir]MasterCase 5 de dos [cliquer pour agrandir]

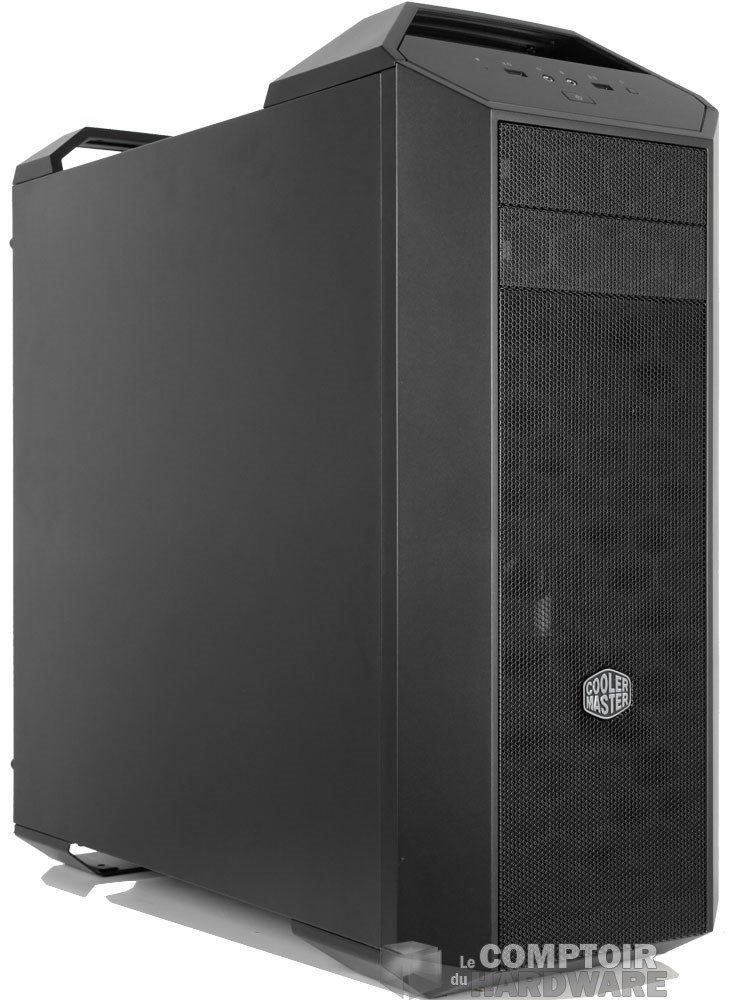

Voici le MasterCase 5 dans sa configuration de base



Cooler Master MasterCase 5
Couleur Noir
Famille Moyen tour
Dimensions 512 x 235 x 548 (HxLxP en mm)
Poids 10,6 kg
Matériaux Acier, plastique et mesh
Formats de carte mère ATX / µATX / Mini ITX
Baies 5,25" 2
Baies 3,5" 2 + 1 (extensible jusqu'à 9)
Baies 2,5" 2 + 2 (extensible à 4 et baies 3.5" compatibles)
Restrictions

CPU: 190mm

GPU : jusqu'à 412mm

PSU : Il y a de la place !

Connectique en façade 2 x USB 3.0 + 2 I/O Audio HD
Ventilation

1 x 140 en façade + 1 x 140 en extraction

Prix officiel

124,90€ version basique

159,00€ en version pro

Si vous lisez nos pages régulièrement, vous avez vu passer le petit billet de Guillaume qui, de retour des Pays-Bas à pu, entre deux tranches de cake aromatisé aux plantes locales (on parle de tulipes !), nous dégoter quelques détails lors de la présentation des nouveautés Cooler Master. Nous y avions découvert le MasterCase 5 et sa nouvelle philosophie. Le voici en vrai et nous découvrons un boîtier plutôt volumineux avec ses 512mm de hauteur, 548mm de profondeur et ses 235mm de largeur. Il s'agit là des dimensions totales du boîtier. En ce qui concerne le caisson qui accueillera vos éléments, il mesure 460x460x235 (toujours en mm). L'ensemble est constitué d'acier et de plastique (avec quelques mesh auburn) et pèse un poil plus de 10kg à vide. La robe noir métallique de l'engin est du plus bel effet.

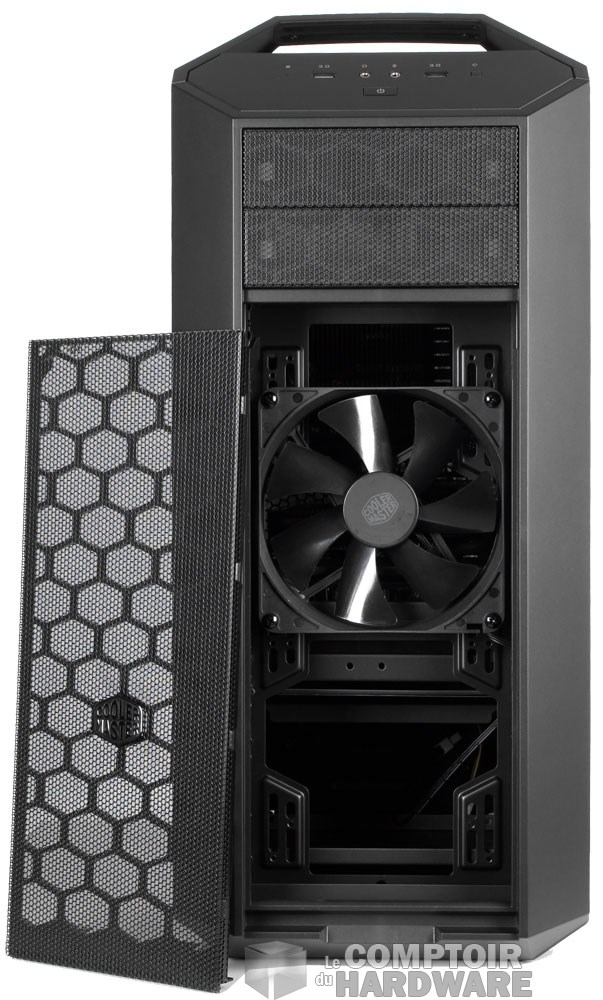

 L'emplacement avant garnit d'un unique 140 [cliquer pour agrandir]



Le design de ce modèle est très lisse et anguleux, sans plonger dans l'excessif. Cela permet au MasterCase 5 de se fondre sans trop de mal dans un bureau. Sa face avant en mesh abrite dans la partie basse les emplacements pour ventilateurs. D'origine, Cooler Master en livre un seul de 140mm avec son boîtier, mais vous pouvez sans problème en loger jusqu'à trois de ce diamètre. Ensuite, le haut de la façade accueille deux baies externes 5.25". La connectique déportée est simplissime, mettant à disposition deux ports USB 3.0 et les connectiques I/O audio. Vous trouverez également sur le panneau les boutons de mise sous tension, ainsi qu'une DEL d'activité.

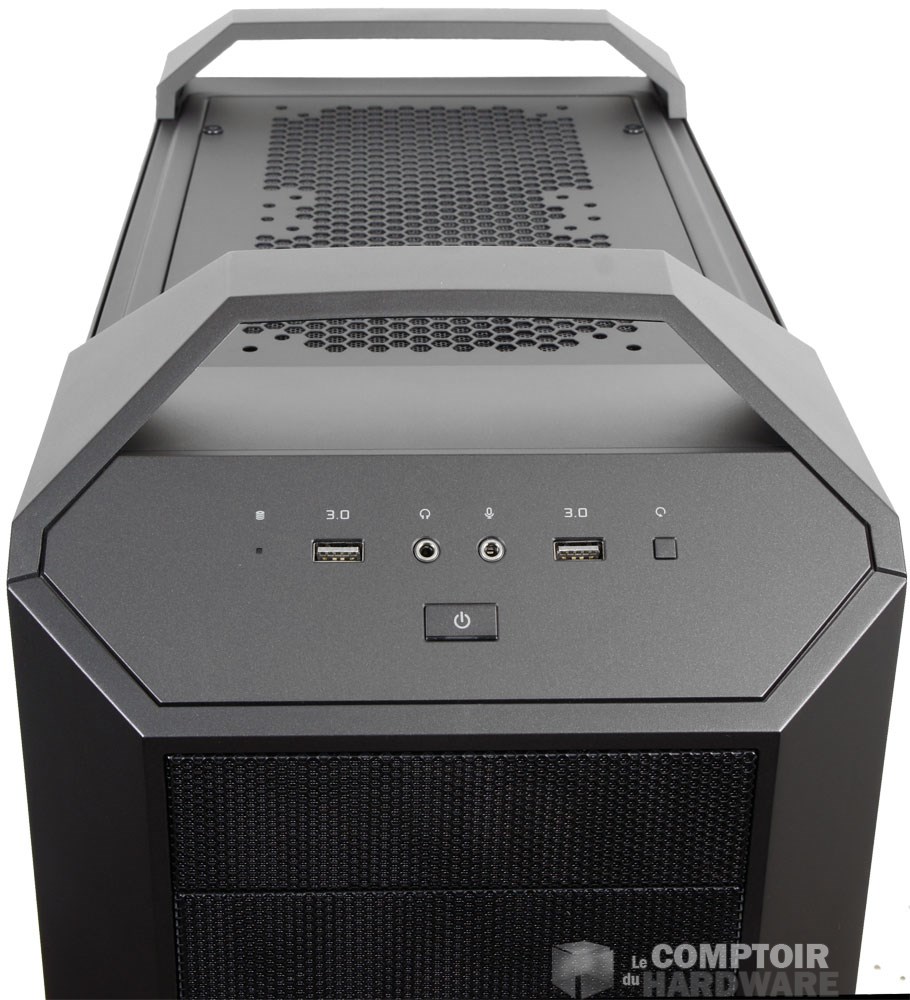

Connectique déportée sur MasterCase 5 [cliquer pour agrandir]Poignées et grille d'aération sur MasterCase 5 [cliquer pour agrandir]

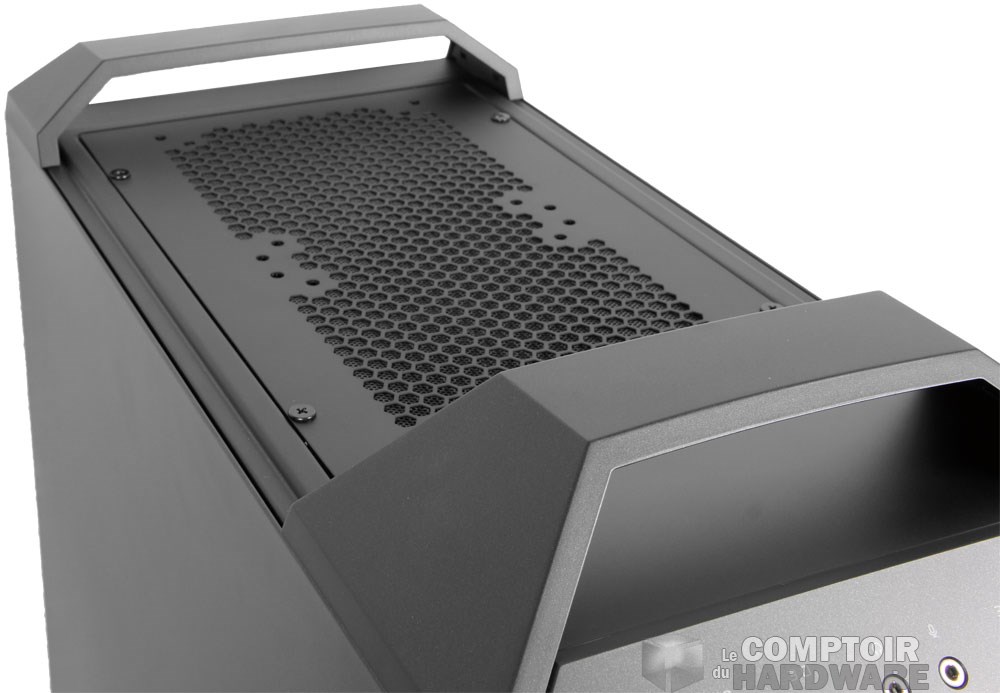

Panel, poignées et grille d'aération, voilà ce que vous trouverez au-dessus



On remarque d'emblée les poignées disposées sur le dessus du MasterCase 5. L'engin est donc transportable, ce qui ravira sans doute les joueurs nomades. Ici est également placée une grille d'aération protégée par un filtre alvéolé. Si la place en dessous le permet, vous pouvez y installer deux ventilateurs de 120/140mm.

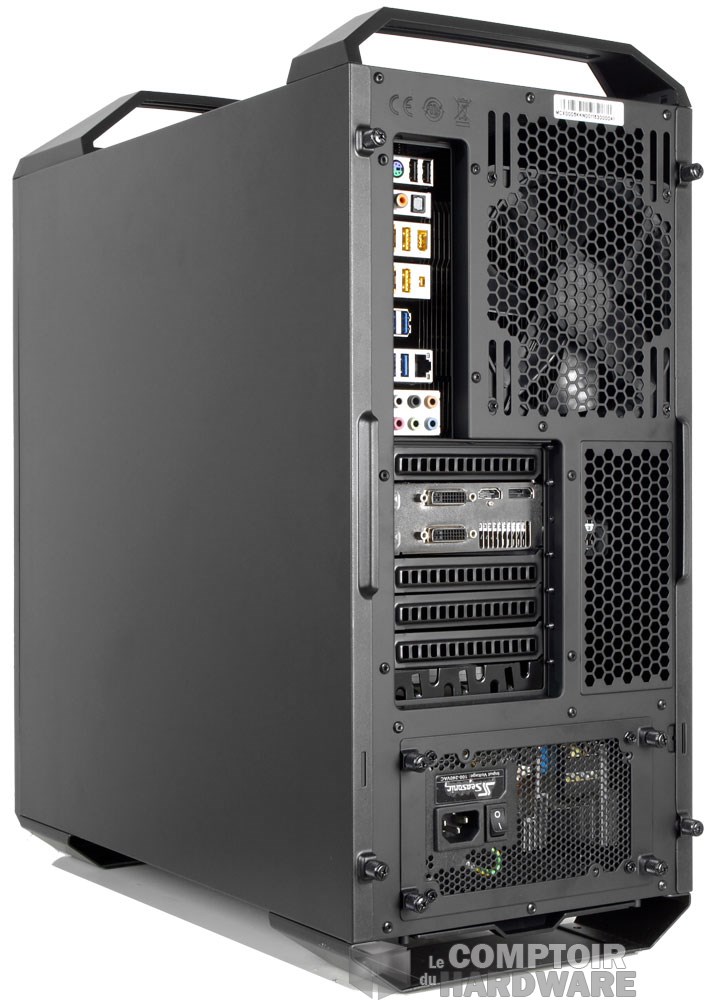

L'arrière nous permet de deviner l'agencement classique de l'intérieur. Le bloc d'alimentation se situe au fond du boîtier et possède un cadre de support qui facilite sa mise en place. Nous avons ensuite sept slots d'extension dont un équipé du bracket StormGuard qui vous permet de sécuriser vos précieux périphériques. On insiste un peu sur ces slots d'extension, car nous souhaitons remercier la personne à l'origine de la suppression des séparations de cartes filles ici. Oui, fini les barres souvent mal taillées qui empêchent parfois l'insertion correcte de nos connecteurs ! Vous voyez de quoi on parle... C'est une sacrée bonne idée. On termine sur l'emplacement de ventilateur compatible 120/140 et disposant de glissières pour ajuster au mieux votre ventilation.

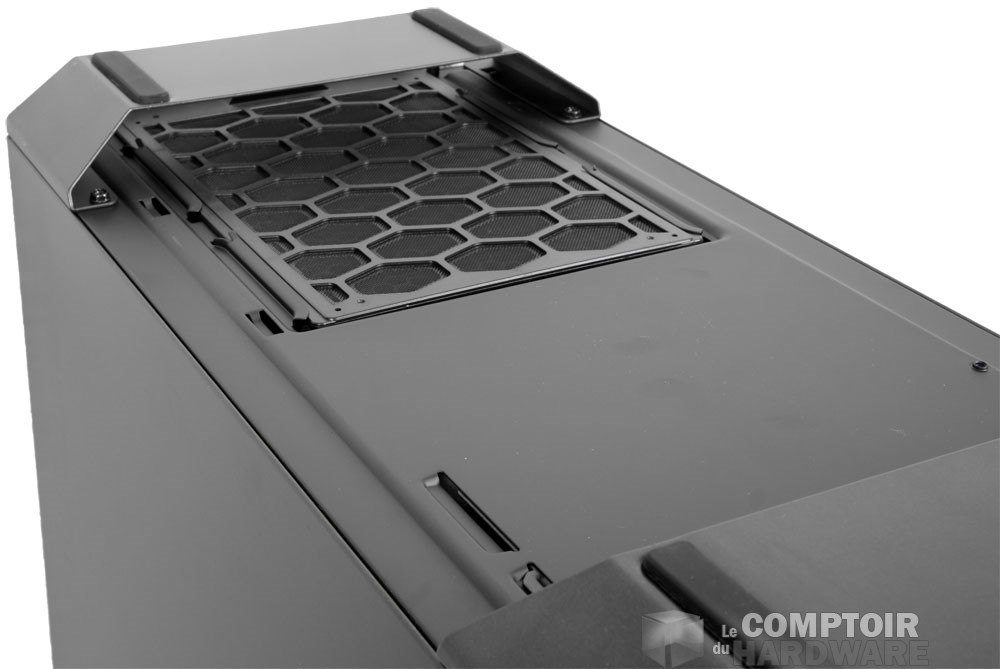

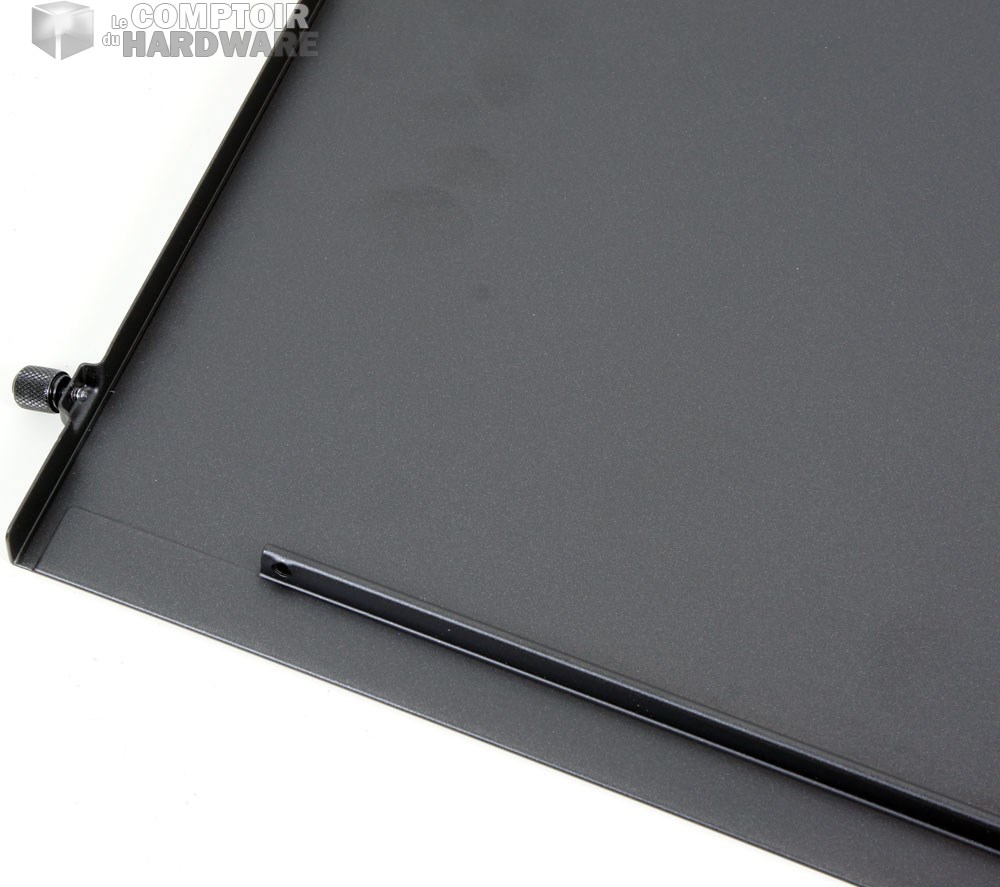

Si tu arrives à la perdre, chapeau! [cliquer pour agrandir]Sous le MasterCase 5, la plage... non un filtre! [cliquer pour agrandir]

Vis moletée et fond du trou boîtier



Les panneaux latéraux sont pleins et se retirent à l'aide de vis moletées disposant d'un système de rétention qui permet de ne pas les laisser échapper. D'ailleurs toutes les vis moletées ou presque sont ainsi maintenues. Le boîtier repose sur des arceaux équipés de patins antivibrations. Nous remarquons la présence d'une large grille extractible, au design alvéolé, sous l'emplacement du bloc d'alimentation; cet accès est protégé par un filtre microperforé contre les moutons. Sans plus attendre, voyons ce qui se passe chez Alain.

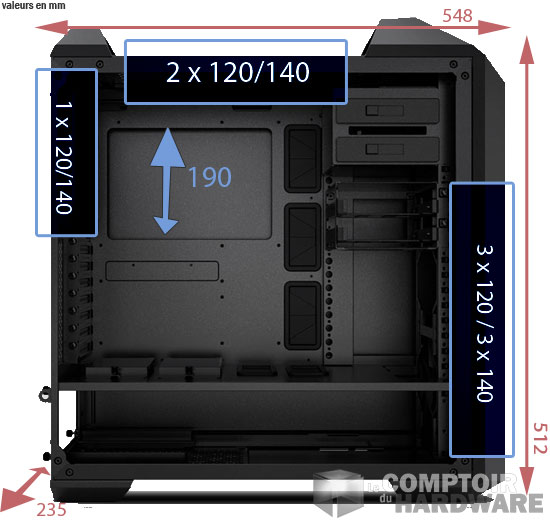

dimensions mastercase5



Petit tour chez Alain

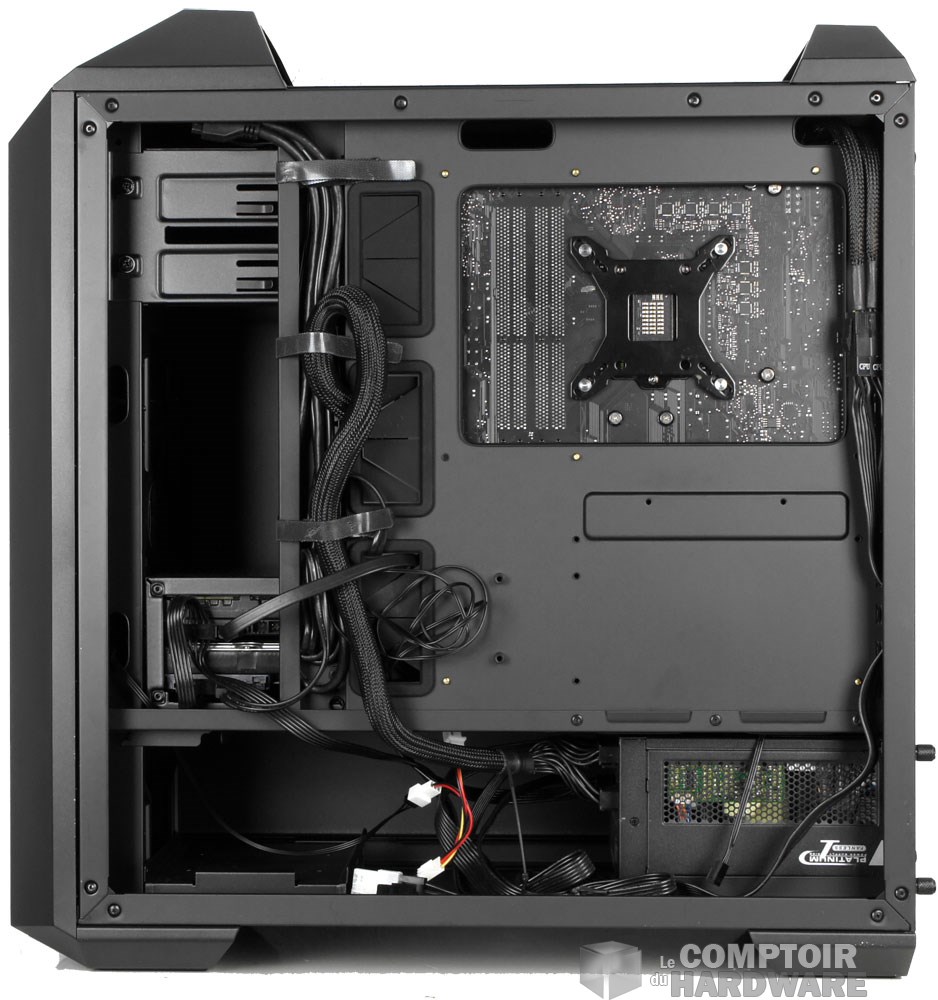

L'interieur du MasterCase 5 [cliquer pour agrandir]A l'arrière du du MasterCase 5 [cliquer pour agrandir]

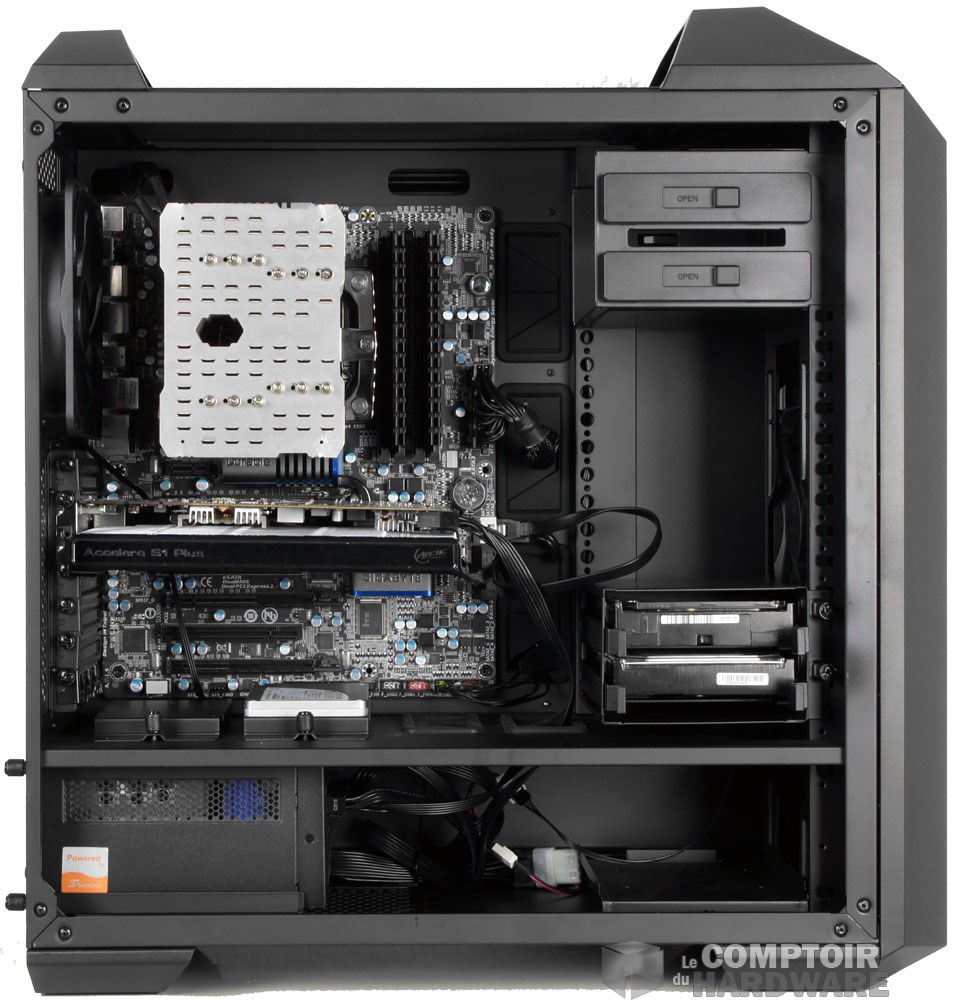

L'intérieur du MasterCase 5



L'intérieur est compartimenté. Le fond qui accueille le bloc d'alimentation pourra être équipé d'une baie de stockage supplémentaire (pour 2 unités) sur l'avant. Un support pour disque dur, compatible uniquement avec un modèle de 3.5", est présent si nécessaire. On voit ensuite qu'il y a de la place pour le rangement, ce qui permet de bien s'organiser.


Emplacement PSU [cliquer pour agrandir]Le troisième support 3.5 [cliquer pour agrandir]

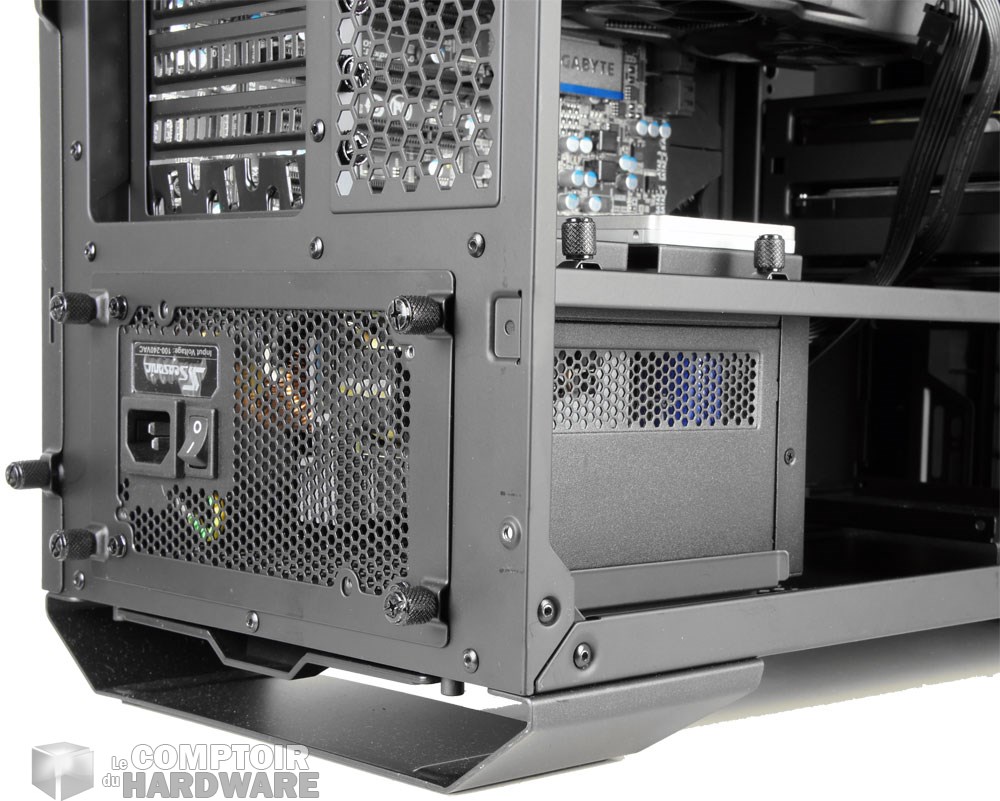

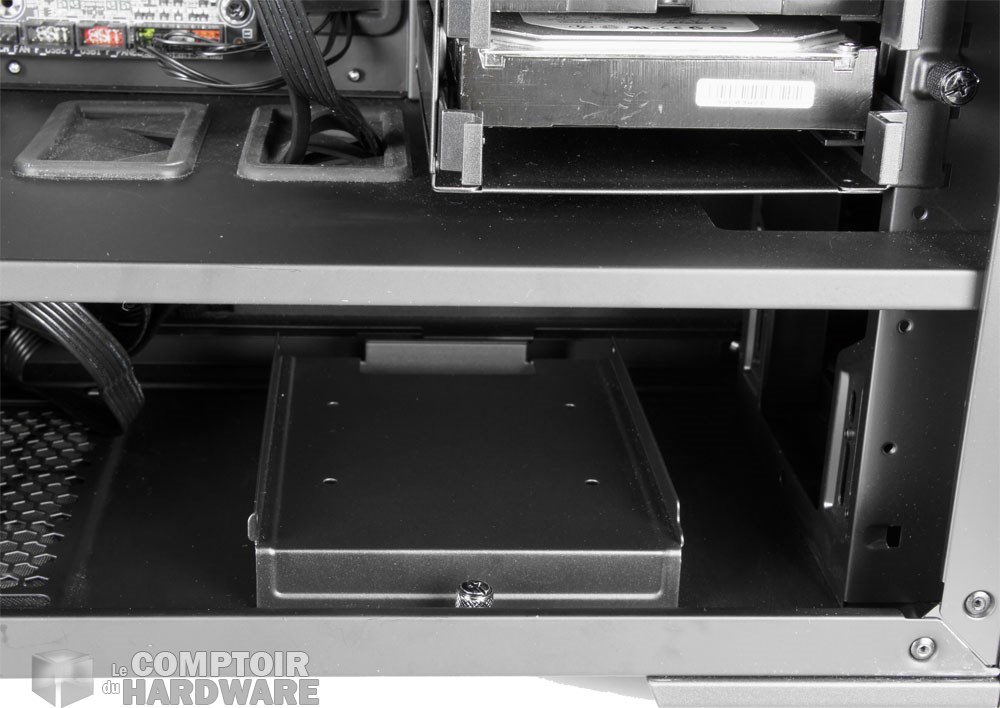

L'emplacement PSU et le 3e support HDD 3.5"


Le compartiment plus grand accueille tout le reste. Dans la configuration d'origine, le MasterCase 5 est livré avec une baie 3.5" double (compatible 3.5" et 2.5"), disposant de tiroirs à fixation rapide. Il peut être placé n'importe où sur la hauteur grâce au système Clip & click mis au point par Cooler Master. Ce système dispose d'encoches de support dans le fond et d'un rail de vissage sur l'avant, ce qui facilite les manipulations. On sait également que ce système pourra servir de support pour les systèmes de watercooling DIY de la marque. Malheureusement, c'est là la seule possibilité de modularité/évolution offerte en interne par le boîtier. On en attendait plus de ce côté de la part de Cooler Master.



Revenons-en aux casiers de disques durs. Chacun d'eux dispose de vis moletées fixes et se pose en un clin d'oeil. Au-dessus, les baies 5.25" possèdent un système de verrouillage rapide comme vous pouvez le voir. En tirant vers l'arrière, vous libérez un mécanisme qui vient presser le lecteur optique et s'insérer dans les trous prévus initialement pour le vissage.

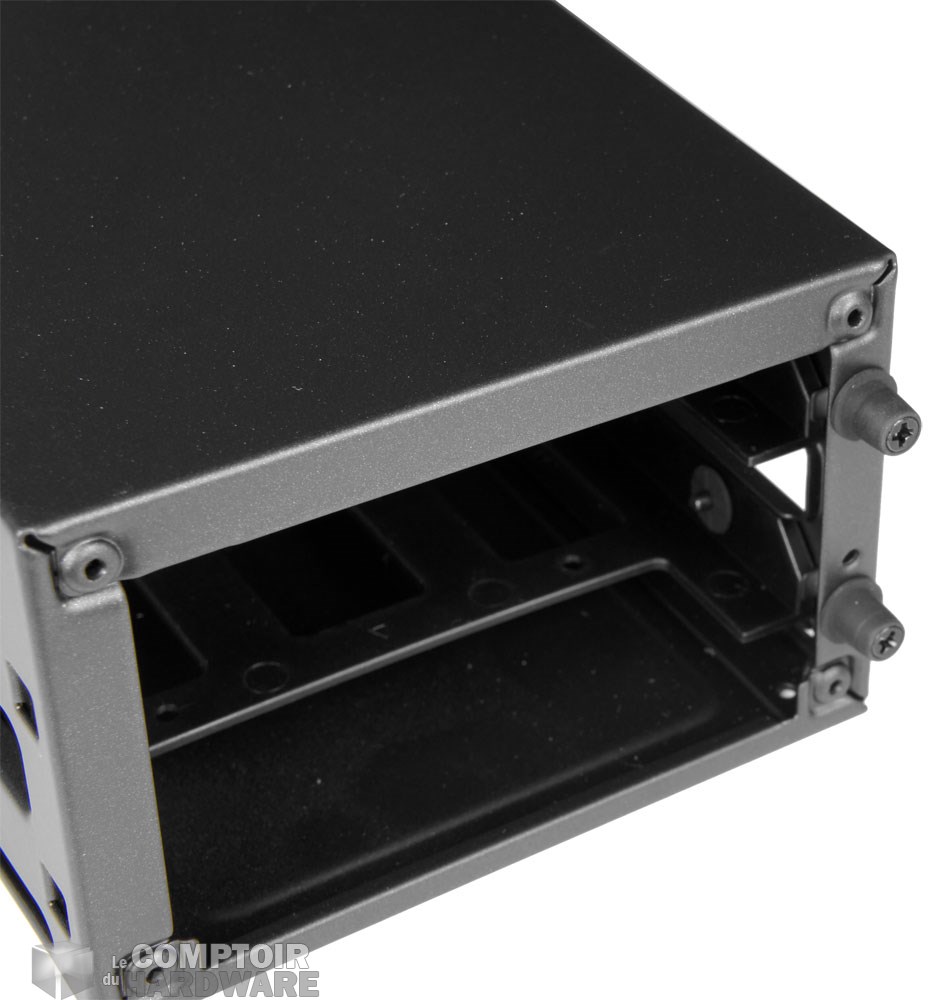

Rail Clip & Click [cliquer pour agrandir]Support Clip & Click sur baie HDD [cliquer pour agrandir]

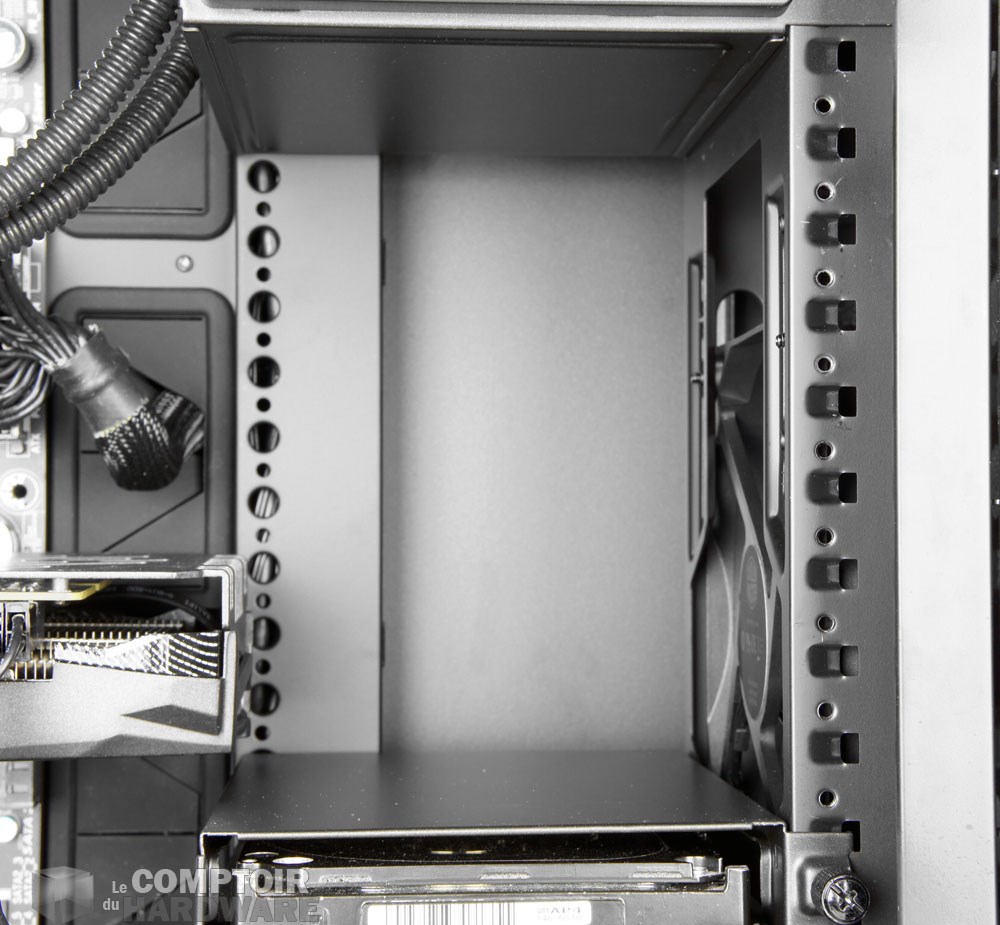

Les détails du système "Clip & Click"



Le plateau de carte mère est vaste. Il permet l'installation de modèles au format ATX bien entendu. Vous pourrez également y installer un modèle µATX ou Mini-ITX si vous le souhaitez. Pour l'organisation du câblage, plusieurs accès sont disposés tout autour. Les passe-cloisons sont protégés par des éléments en caoutchouc très solides. En ce qui concerne le branchement de la carte graphique, vous pourrez passer par le plateau du compartiment du fond où deux passages ont été prévus. Sur ce plateau vous trouverez également deux supports destinés à accueillir les unités de stockage de 2.5".

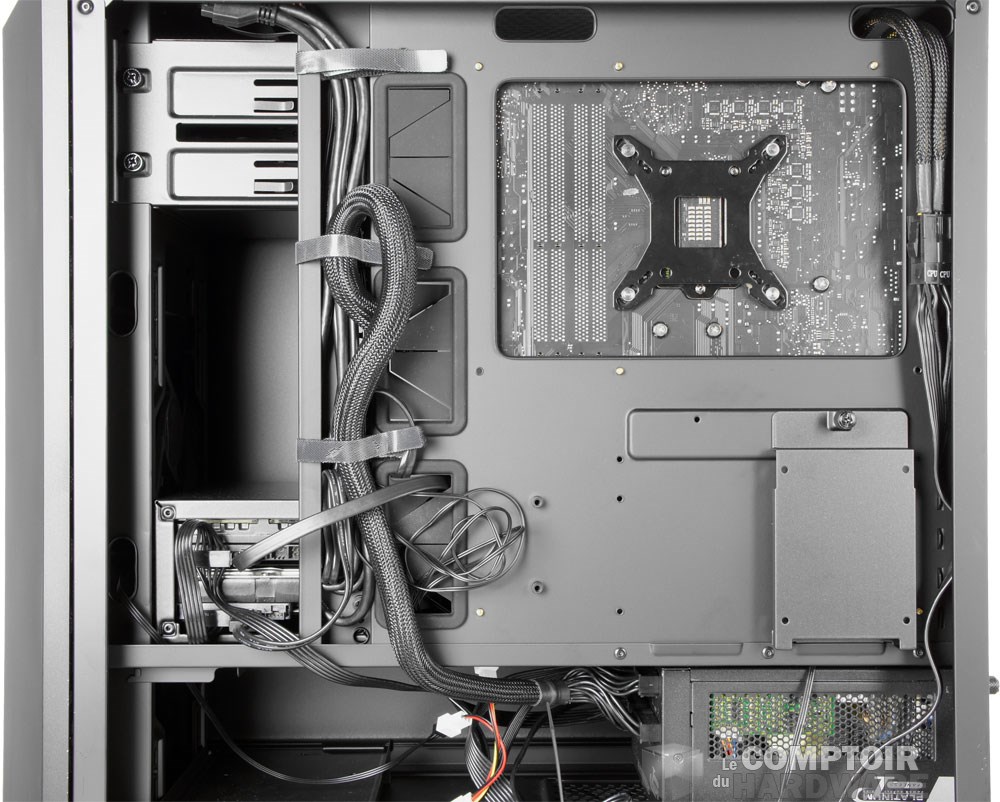

On retournDerrière la CM, un support 2.5 [cliquer pour agrandir]e le tout pour voir ce qui se cache derrière. La large découpe d'accès à l'arrière de la carte mère saute aux yeux. Soyez assuré de pouvoir installer votre nouveau système de refroidissement sans avoir à tout démonter. Juste en dessous deux emplacements pour supports SSD sont préinstallés; de quoi étendre à 4 le nombre de SSD que peut embarquer le MasterCase 5 (hors rack 3.5" compatibles). Si vous avez des besoins supplémentaires, il suffira d'ajouter les supports vendus séparément.



Les deux entretoises saillantes disposées entre les emplacements 2.5" et les passe-cloison serviront à la mise en place d'un contrôleur pour ventilateur. On n’en sait pas plus pour le moment, mais l'accessoire sera proposé en option. Le rangement du câblage se fait aisément puisque Cooler Master à prévu des bandes Velcro pour le maintien. Vous n'aurez pas d'excuse si c'est trop le bazar dans votre boîtier!



Nous avons fait le tour du MasterCase 5 qui se montre très simple à mettre en oeuvre. Cooler Master nous facilite la tâche en proposant plusieurs systèmes de mise en place rapide. On peut maintenant évoquer le tarif de l'engin... ah, non. Cooler Master met en avant la modularité de sa dernière création, qui devrait nous permettre toutes les folies parait-il. Alors, voyons ce que nous pouvons faire de ce MasterCase 5.
