• Présentation

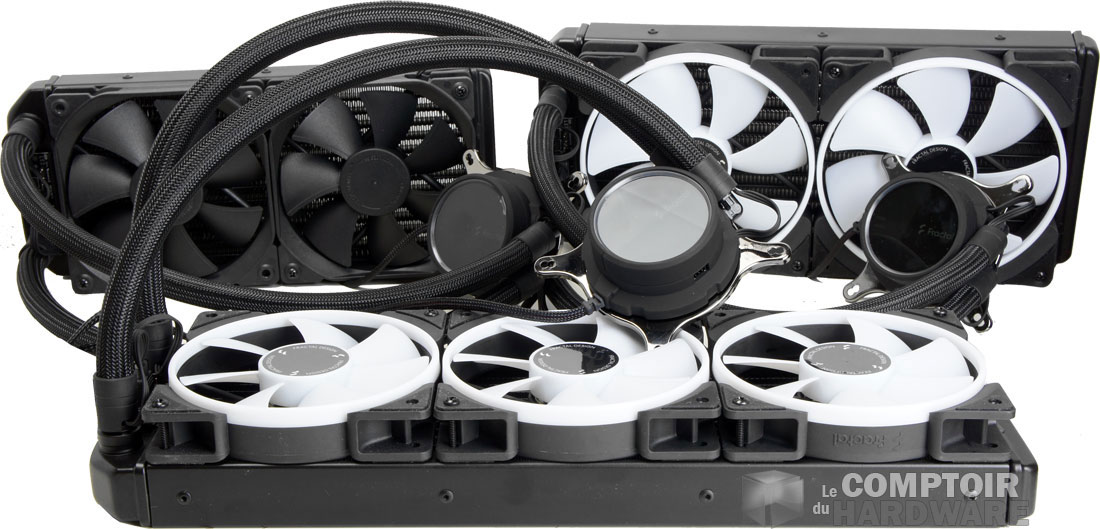

Le trio de chez Fractal Design [cliquer pour agrandir]

S36 Prisma en avant, S24 Dynamic et S28 Prisma sur l'arrière



Fractal Design Celsius+
Dimensions du radiateur (en mm)

S36 Prisma : 403x123x30

S28 Prisma : 324x143x30

S24 Dynamic : 284x122x31

Matériau (radiateur) aluminium
Nombre de canaux

S24/S28 : 13

S36 : 15

Epaisseur waterblock 45 mm
Tuyaux

400 mm

Nombre de ventilateur(s)

Dynamic X2 GP-1x

ou

Prisma AL-1x aRGB

Vitesse du(des) ventilateur(s)

120 : 500 à 2000 tpm

140 : 500 à 1700 tpm

Débits du (des) ventilateur(s)

120 Dynamic : 149 m³/h

140 Dynamic : 180 m3/h



120 Prisma : 146 m3/h

140 Prisma : 177 m3/h

Prix public de la bestiole

S24 Dynamic : 169,95 €

S28 Dynamic : 199,95 €

S36 Dynamic : 219,95 €



S24 Prisma : 199,95 €

S28 Prisma : 219,95 €

S36 Prisma : 249,95 €

Garantie 5 ans

Nous avons reçu trois représentants de la gamme pour couvrir tous les formats disponibles. à l'appel, le Celsius+ S36 Prisma, le Celsius+ S28 Prisma et le Celsius+ S24 Dynamic.

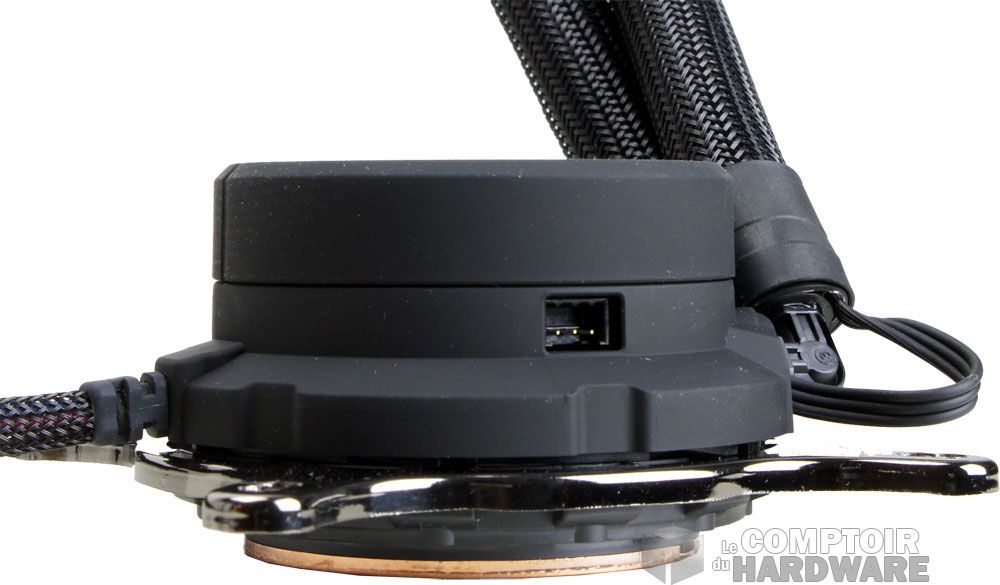

L'épaisseur de la pompe ! [cliquer pour agrandir]



Tous embarquent le même bloc pompe. Il fait 62 mm de diamètre et 45 mm de hauteur et possède une pointe de RGB sur son pourtour. L'anneau externe du bloc sert de bouton de régulation pour le hub embarqué. Deux positions sont disponibles : PWM et automatique. Nous savons que la pompe tourne entre 800 et 2800 tpm, avec une pointe à 3500 tpm si le mode "thermal protection" se met en branle (liquide dépassant les 60°C). L'axe et le roulement sont en céramique et c'est tout ce que l'on sait à son propos. Ce que l'on remarque illico sur le bloc, c'est le déport des raccords de tuyaux. Sur l'ancien modèle ils se trouvaient sur le haut, avec des embouts amovibles. Là on revient sur des raccords articulés scellés sur le côté. Le liquide circule ensuite dans deux tuyaux gainés de 400 mm (raccords compris) et de 8 mm de diamètre interne.

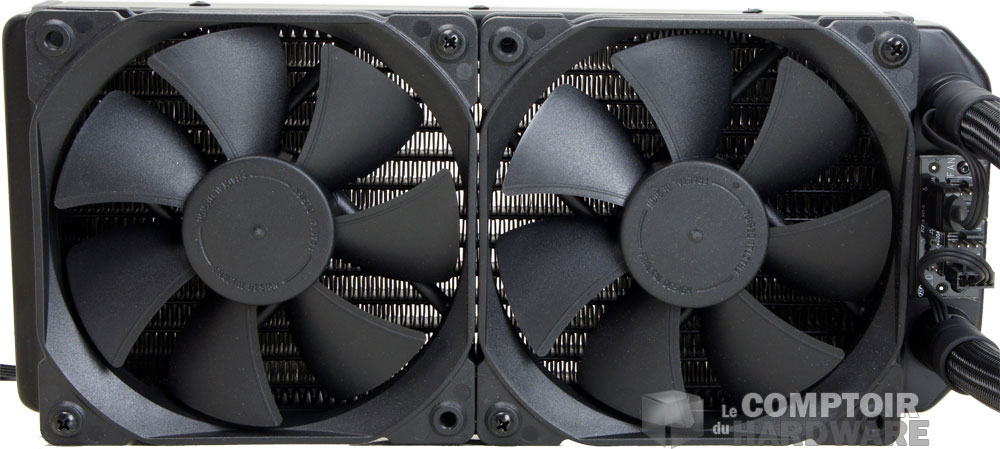

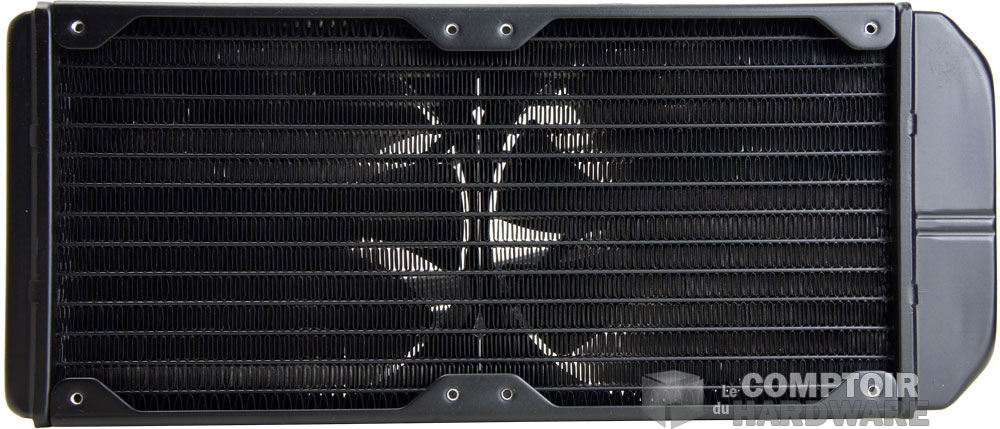

Les Dynamic GP-12 [cliquer pour agrandir]Le radiateur de 240 mm Du S24 Dynamic [cliquer pour agrandir]

Ventilation de la version Dynamic et radiateur des S24



Au bout de ces tuyaux vous trouverez les radiateurs, évidemment un par kit pour être plus clair. Le Celsius+ S24 Dynamic est équipé d'un modèle de 284 mm de long, 122 mm de large et 31 mm d'épaisseur. Il est entièrement en aluminium et dispose de 13 canaux de circulation et d'une densité d'ailette élevée.

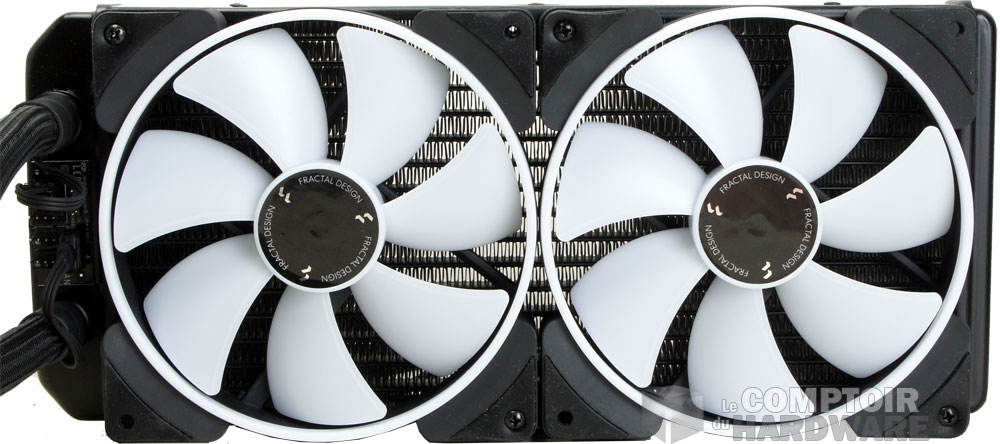

celsius plus s28 prisma t [cliquer pour agrandir]

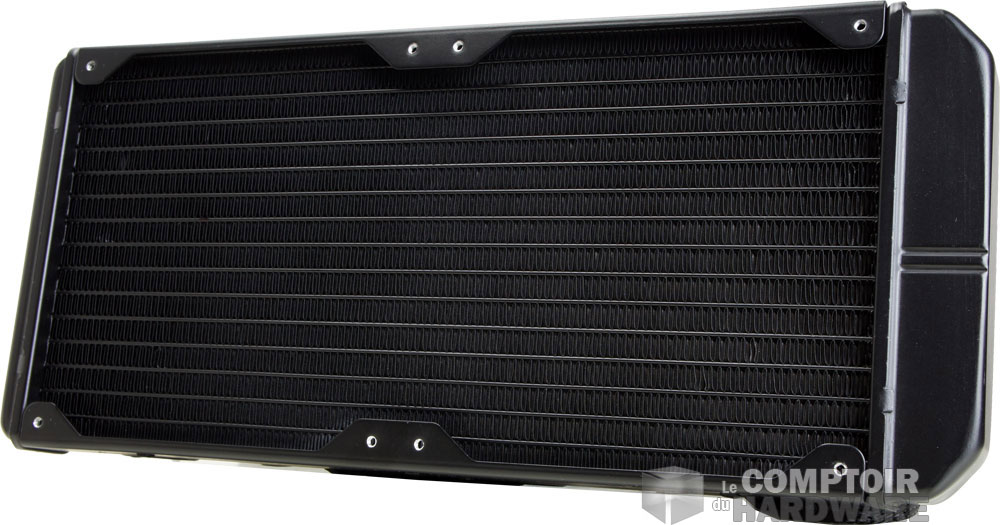

celsius plus s28 rad t [cliquer pour agrandir]

Prisma AL-14 aRGB et radiateur du S28 Prisma



Le Celsius+ S28 Prisma est équipé d'un radiateur 324 mm de longueur, 143 mm de largeur, pour une épaisseur de 30 mm. Là encore l'aluminium est omniprésent. Les canaux de circulation sont au nombre de 15 et le nombre d'ailette est de 22 par pouce.

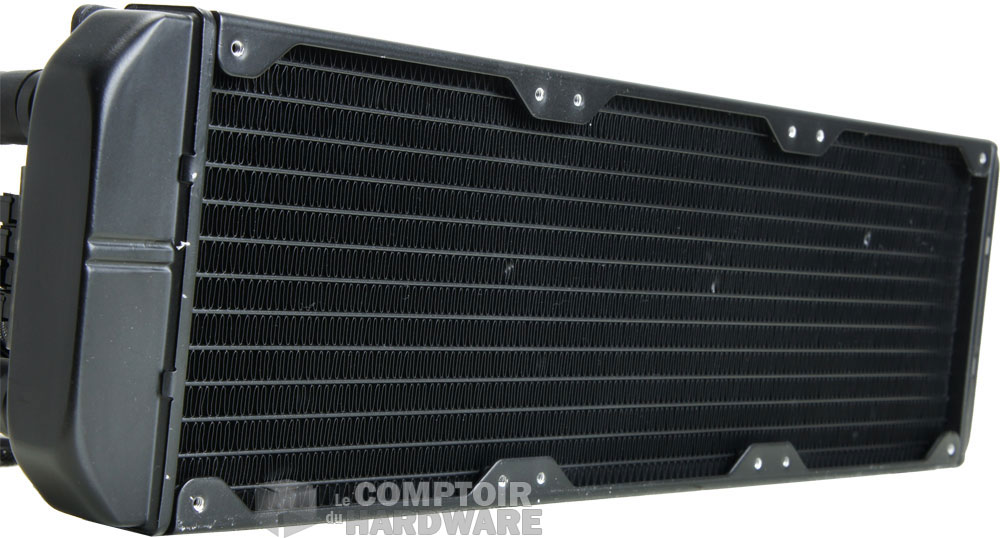

Le gros radiateur du Celsius+ S36 Prisma [cliquer pour agrandir]

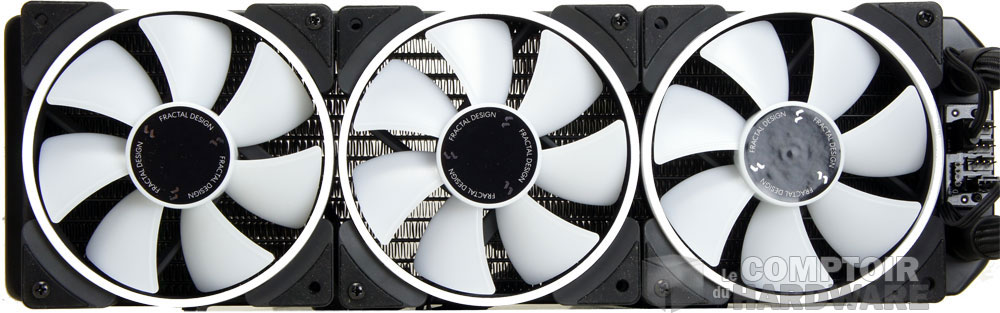

celsius plus s36 prisma t [cliquer pour agrandir]

Et le gros radiateur de 360, ainsi que le trio de Prisma AL-12 aRGB



Enfin, le Celsius+ S36 Prisma est le plus imposant avec son radiateur en aluminium de 403 mm de long. L'épaisseur est de 30 mm sur celui-ci et la largeur est de 123 mm. Les canaux de circulation sont au nombre de 13, pour une densité d'ailette de xx FPI.

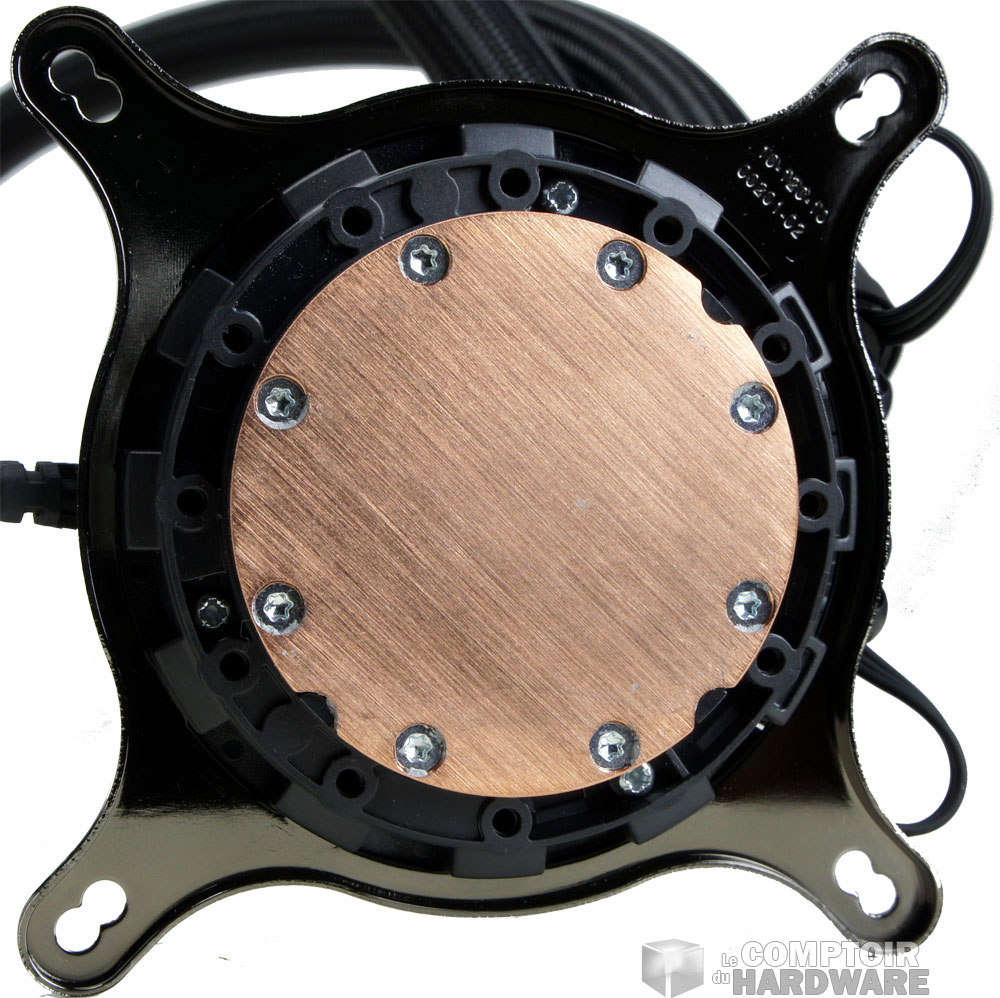

Le waterblock commun à tous les kits [cliquer pour agrandir]L'évacuation de la chaleur se fera par deux ou trois ventilateurs, de 120 ou 140 mm selon votre version. On retrouve des Prisma AL-1x aRGB sur la série Prisma et des Dynamic X2 GP-1x sur les Dynamic. Concernant la vitesse de rotation des ventilateurs, elle ne change pas selon qu'il y ait des DEL ou non, alors que le volume d'air brassé diffère quelque peu. Ainsi, les Prisma AL-12 aRGB évacueront jusqu'à 146 m3 d'air par heure et 177 m3/h pour les 140. Les Dynamic X2 GP-12 brasseront jusqu'à 149 m3/h pour leur part et nous grimperont jusqu'à 180 m3/h du côté des Dynamic GP-14. Les ventilateurs de 120 tourneront entre 500 et 2000 tpm, les 140 entre 500 et 1700 tpm.



Installation

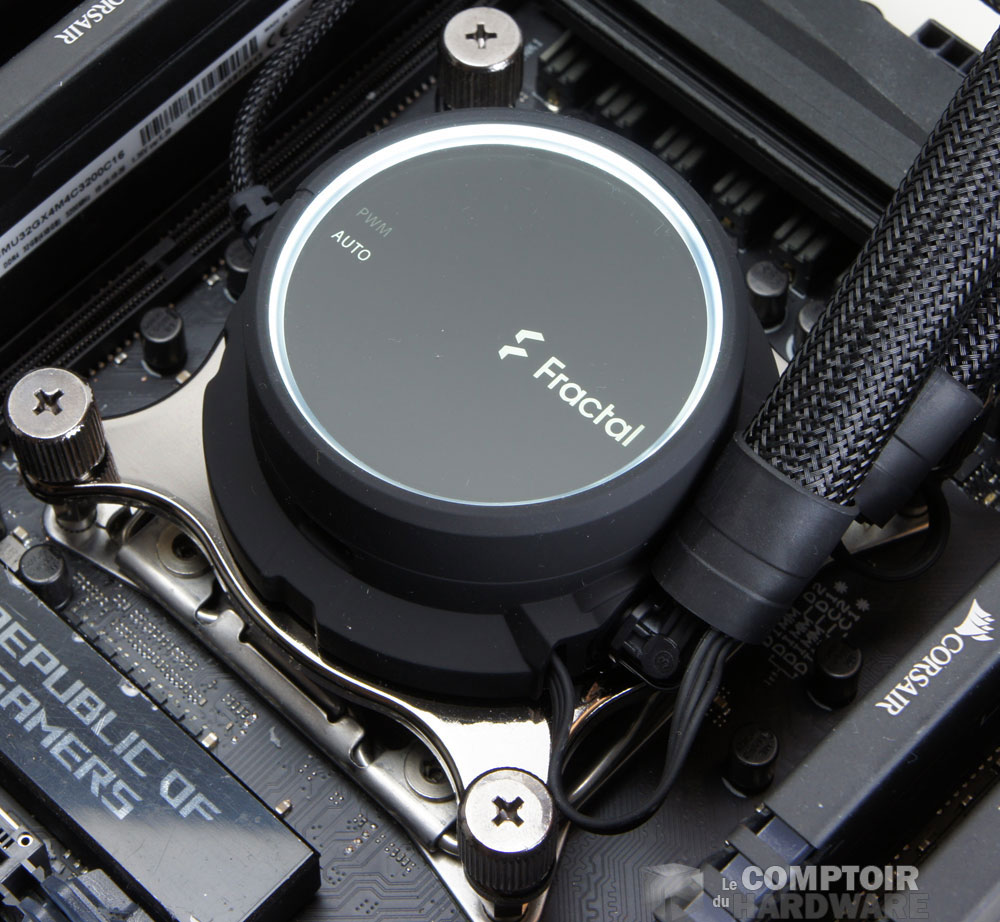

La pompe en place [cliquer pour agrandir]L'installation pourra se faire sur toutes les plateformes actuelles. Chez Intel, cela s'étend du viel LGA-1366 au tout récent LGA-1200 et entraxes compatibles, en passant évidemment par les LGA-20xx. Du côté d'AMD c'est pareil, avec une prise en charge de tous les sockets FMx et AMx, le support TR4 étant garanti par le bracket livré avec les processeurs.



La manoeuvre est simple avec une backplate à préparer sur les petits LGA-1xxx d'Intel. Il faudra choisir les entretoises correspondantes et ensuite visser la pompe en utilisant le bracket Intel (installé d'origine). Pour les sockets AMD, utilisez le bracket adapté et les crochets livrés. Le tout s'installe sur le support d'origine de votre carte mère.



Mettez ensuite en place votre radiateur et pensez à connecter vos ventilateurs sur le répartiteur installé sur le ce dernier. La pompe est raccordée à la carte mère à l'aide du câble PWM et c'est tout. Pour les modèles RGB, pensez aussi à connecter les câbles sur le header aRGB, le contrôle se fera via le logiciel de votre carte mère.

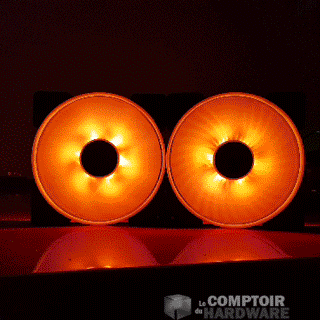

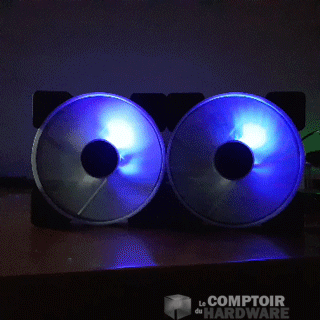

celsius plus effet 1celsius plus effet 2

Les effets dépendront de votre carte mère ou du boîtier sur lequel vous connecterez vos ventilateurs



Il est temps de parler tarif avant les performances. Tout d'abord, chacun des kits est accompagné d'une garantie constructeur de 5 ans. Pour ce qui est des versions Dynamic, les prix sont de 169,95 € pour le S24, 199,95 € pour le S28 et 219,95 € pour le S36. Les versions prisma s'insèrent entre, avec un gros 199,95 € pour la version 240 mm, 219,95 € pour le 280 mm et 249,95€ pour le 360 mm tout lumineux ! Fractal Design se positionne assez haut en gamme et a ce prix, nous aurions aimé voir réapparaître les radiateurs en cuivre par exemple ou conserver les embouts amovibles par exemple.
