• GeFORCE GTX 780

La GTX 780 reprend donc le GK110, nous vous invitons à consulter ce dossier si vous désirez en apprendre davantage sur ce GPU. Débutons le descriptif de la nouvelle venue par une comparaison de ses caractéristiques face aux cartes des segments Enthusiast et Performance actuels au travers du tableau suivant :



Cartes GPU Fréquence GPU Fréquence Mémoire Unités de calcul TMU ROP Taille mémoire Bus mémoire Puissance de calcul (Gflops) Bande Passante (Gio/s)
HD 7850 Pitcairn 860 MHz 1200 MHz 1024 64 32 2 Go 256 bits 1761 143
HD 7870 Pitcairn 1000 MHz 1200 MHz 1280 80 32 2 Go 256 bits 2560 143
HD 7950 Tahiti 800 MHz 1250 MHz 1792 112 32 3 Go 384 bits 2867 224
HD 7950 v2 Tahiti 850 à 925 MHz 1250 MHz 1792 112 32 3 Go 384 bits 3046 à 3315 224
HD 7970 Tahiti 925 MHz 1375 MHz 2048 128 32 3 Go 384 bits 3789 246
HD 7970 GHz Tahiti 1000 à 1050 MHz 1500 MHz 2048 128 32 3 Go 384 bits 4096 à 4301 268
GTX 660 GK106 980 à 1033 MHz (mini) 1502 MHz 960 80 24 2 Go 192 bits 1882 à 1983 134
GTX 660 Ti GK104 915 à 980 MHz (mini) 1502 MHz 1344 112 24 2 Go 192 bits 2460 à 2634 134
GTX 670 GK104 915 à 980 MHz (mini) 1502 MHz 1344 112 32 2 Go 256 bits 2460 à 2634 179
GTX 680 GK104 1006 à 1058 MHz (mini) 1502 MHz 1536 128 32 2 Go 256 bits 3090 à 3250 179
GTX 690 GK104 915 à 1020 MHz (mini) 1502 MHz 3072 256 64 2 Go (x2) 512 bits 5622 à 6267 358
GTX 780 GK110 863 à 902 MHz (mini) 1502 MHz 2304 192 48 3 Go 384 bits 3977 à 4156 269
GTX Titan GK110 837 à 876 MHz (mini) 1502 MHz 2688 224 48 6 Go 384 bits 4500 à 4709 269



On note donc la désactivation de 3 SMX (Streaming Multiprocessors) sur le GK110 employé par cette GeFORCE GTX 780 contre un seul pour Titan. En conséquence, le nombre d'unités de calcul passe de 2688 à 2304 et les TMU suivent logiquement dans les mêmes proportions en passant de 224 à 192. Tout cela combiné aux fréquences respectives des 2 puces (base clock), nous conduit à une chute de 12% pour le filtrage des textures et la puissance de calcul. Concernant ce point, la GTX 780 repasse donc en-dessous de la HD 7970 GHz bien que pour rappel, il est difficile de comparer directement ces valeurs qui ne tiennent pas compte de l'efficacité respective des architectures. Notons enfin que sur les pilotes utilisés, l'activation des unités de calcul en double précision n'est plus permise sur la GTX 780 alors que techniquement rien ne l'empêche, NVIDIA accorde donc un sérieux atout à la GTX Titan à ce niveau pour ceux qui sont intéressés principalement par Cuda.

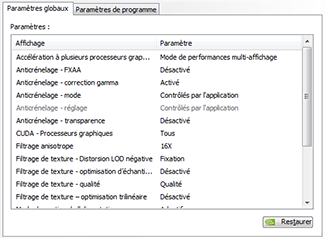

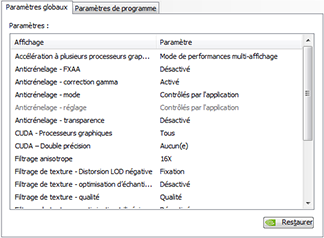

Double précison Titanpas de double précison pour la GTX 780

A gauche le pilote sur la GTX Titan, à droite sur la GTX 780, il ne manque pas un petit quelque chose ?

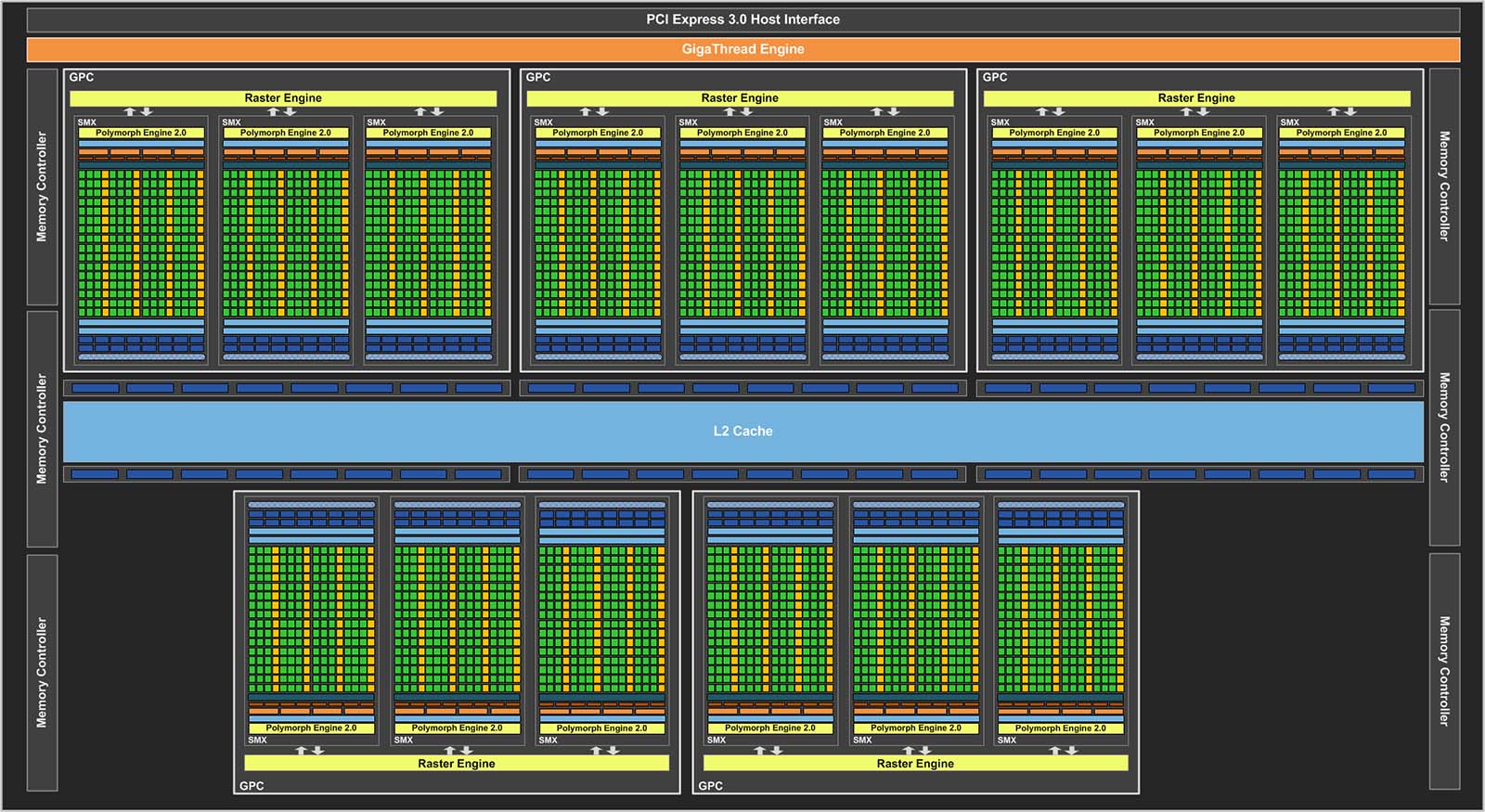

Reste un petit point qui pourrait avoir son importance : si vous avez en mémoire le schéma de principe du GK110 (ou que vous êtes allés le consulter via le lien fourni, ça sert à quoi à votre avis, hein ?) vous avez dû remarquer que la puce s'articule autour de 5 GPC (Graphics Processing Clusters) qui comprennent chacun 3 SMX pour un total de 15. La GTX 780 en utilise 12 en tout, pour y parvenir les 3 SMX désactivés/défectueux peuvent l'être soit dans des GPC différents, soit dans le même. Si l'on se trouve dans ce cas, le GPC n'a alors plus d'utilité puisque ne disposant plus d'unités de calcul, il est donc désactivé de facto, NVIDIA précise d'ailleurs que la GTX 780 peut utiliser 4 ou 5 GPC...



Bon ok, mais où tout cela nous mène-t-il ? Un autre élément est inclus dans ces GPC : les rasterizer qui convertissent en pixels les composantes vectorielles d'un rendu 3D et sont donc responsables du fillrate. Avec un GPC inactif, le GK110 perd donc pas moins de 20% à ce niveau... On peut légitimement s'interroger sur les performances respectives des 2 configurations du GPU (à 4 ou 5 GPC donc) avec certains moteurs 3D sensibles au fillrate. Interrogé à ce sujet, NVIDIA nous indique que leurs tests préliminaires ne permettent pas de différencier en pratique ces 2 variantes qui pourront être commercialisées. Passons à présent au descriptif de la carte.

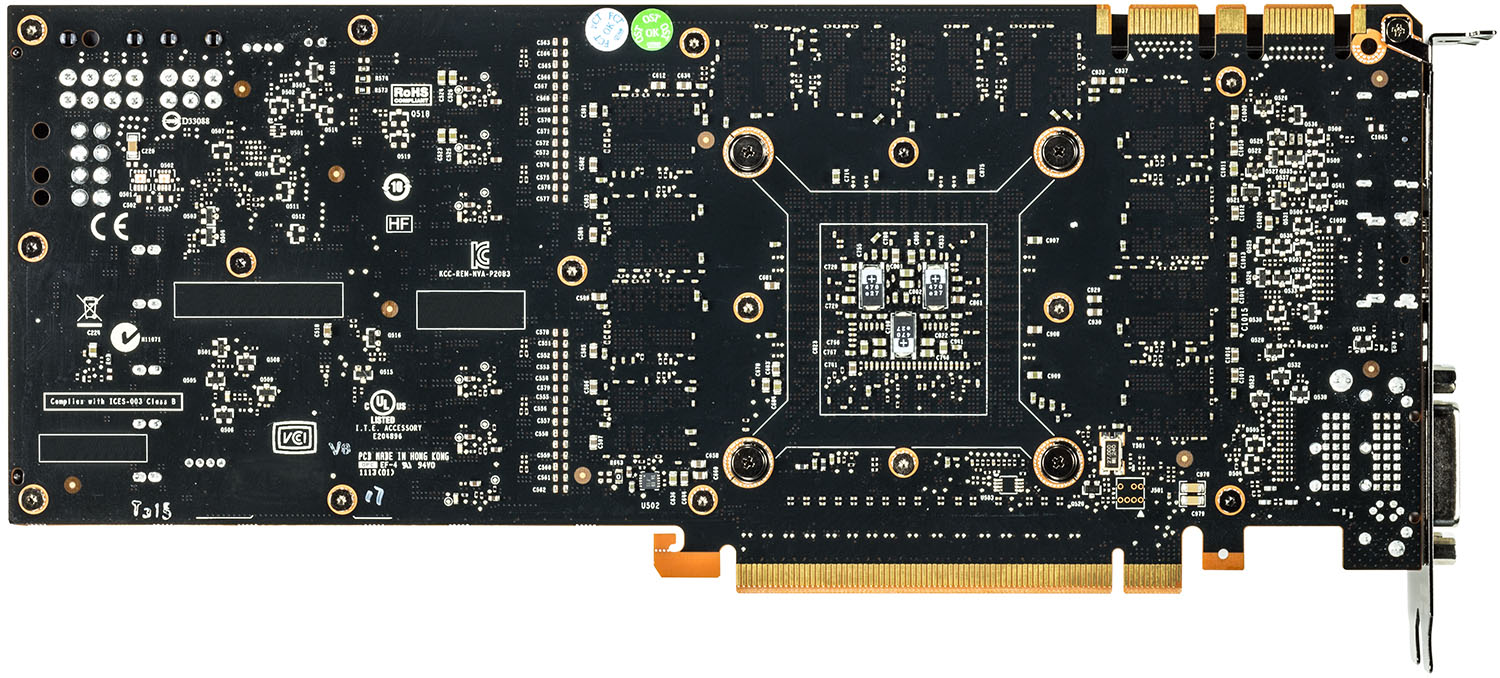

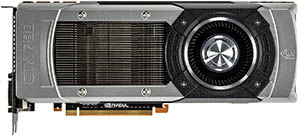

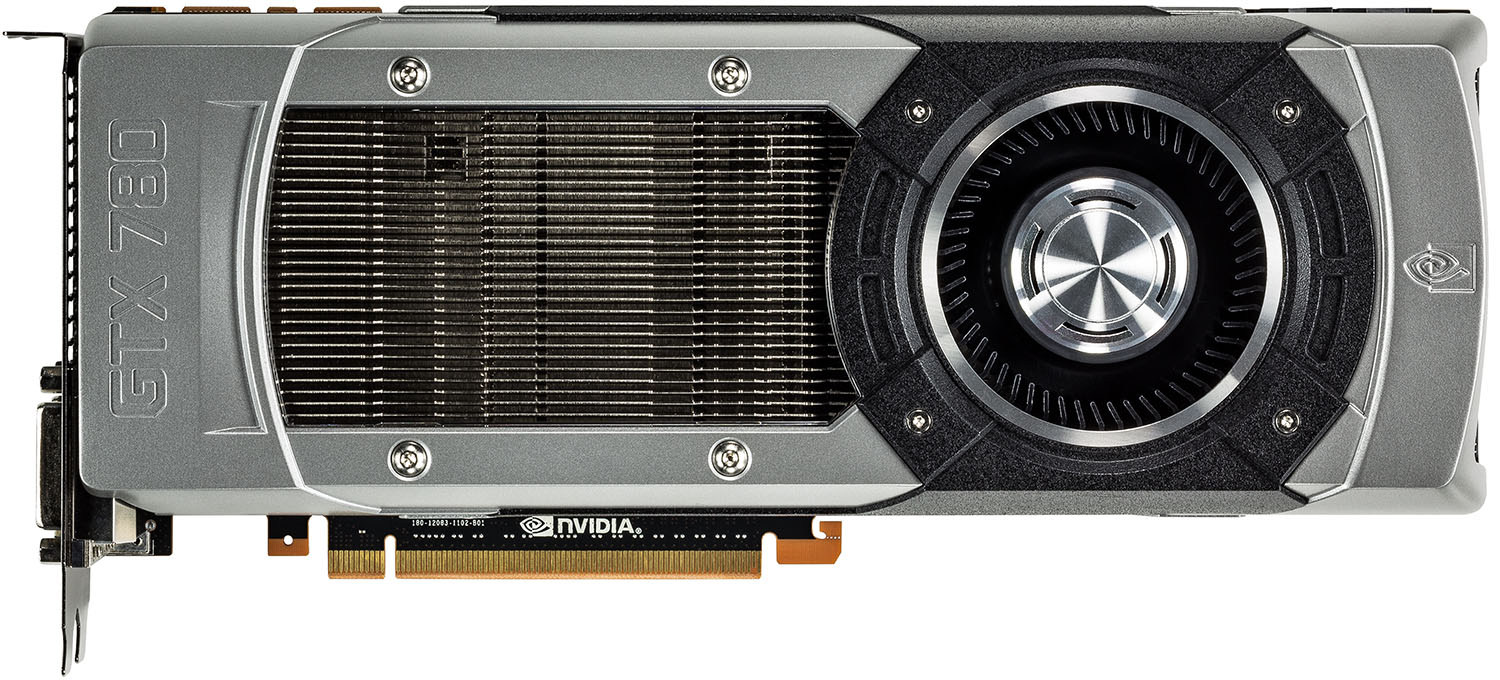

Instantanément, la GTX 780 rappelle la GTX Titan, son apparence est identique (hormis le nom sur le capot) et toujours aussi "luxueuse". La carte mesure un tout petit peu moins de 27 cm (26,8) et utilise donc le même système de refroidissement basé sur une turbine de 60 mm de diamètre en bout de carte. La GTX 780 nécessite toujours un connecteur d'alimentation à 8 pins et un second à 6 pins et reprend par rapport aux élitistes Titan et 690, le logo rétroéclairé par LED et pilotable. Notons également la présence de 2 connecteurs SLi, de quoi réaliser du tri-way pour ceux qui en auraient le besoin et surtout les moyens. On regrette toujours l'absence de backplate à l'arrière de la carte qui aurait renforcé le PCB et soigner encore davantage le design, ce point est toutefois moins gênant que sur la GTX Titan du fait de l'absence de puces mémoire au dos du PCB !



nVIDIA GeFORCE GTX 780 recto [cliquer pour agrandir]nVIDIA GeFORCE GTX 780 verso [cliquer pour agrandir]

La GeFORCE GTX 780 de référence - Cliquer pour agrandir

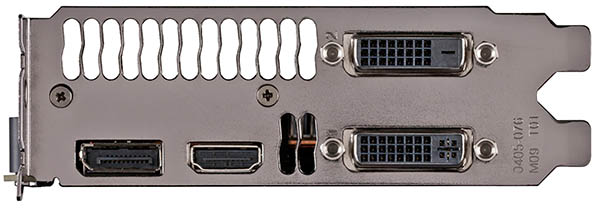

Côté panel on retrouve exactement celui des GTX 680/670/Titan de référence, à savoir des découpes sur les 2/3 du slot supérieur pour expulser l'air chaud (mais aussi entre le port HDMI et un DVI), viennent ensuite 2 ports DVI Dual Link superposés, un Display Port 1.2 (au format standard et non mini) et un port HDMI 1.4.



nVIDIA GeFORCE GTX 780 : bracket

Les connecteurs vidéo de la GeFORCE GTX 780

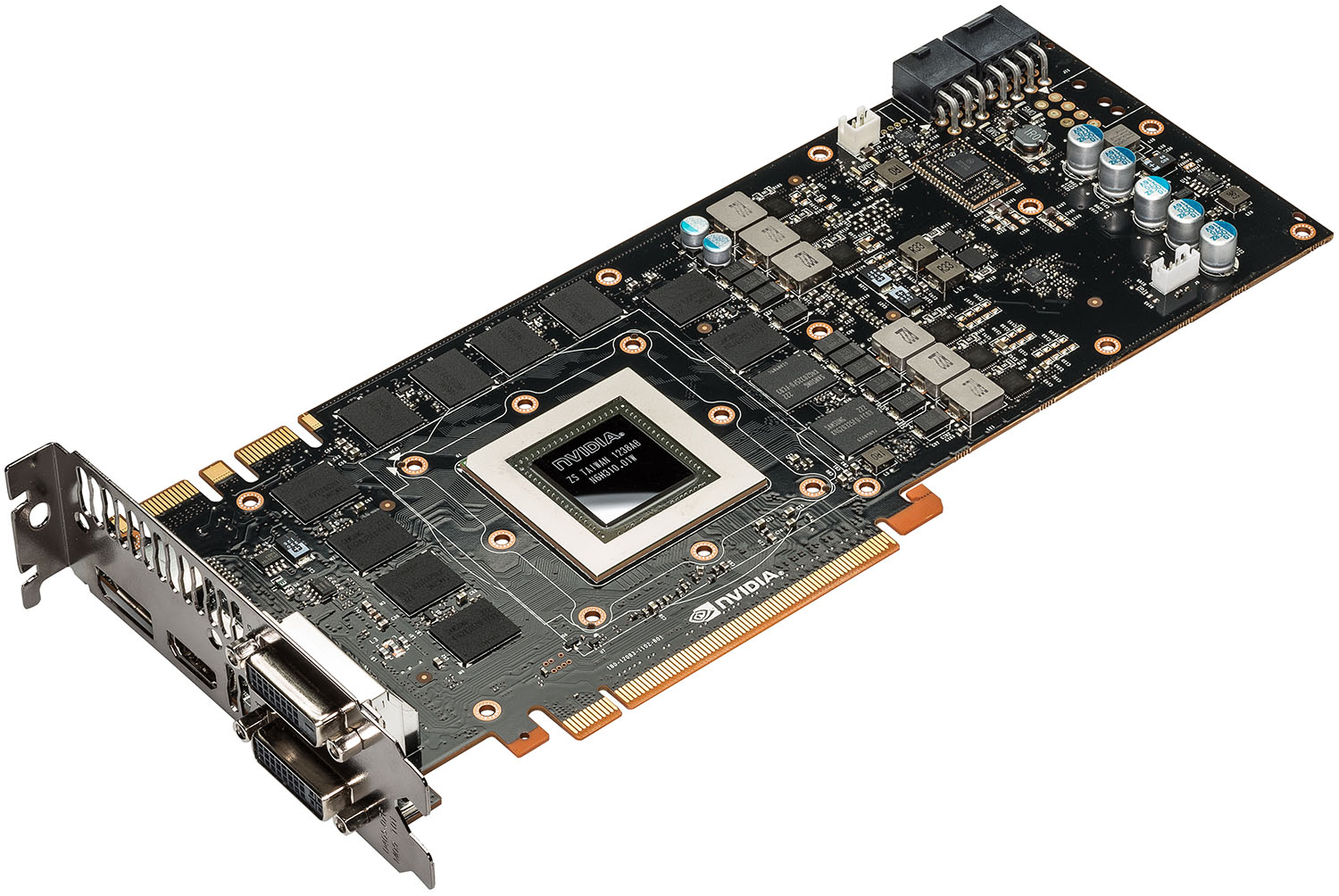

Le refroidisseur n'évoluant pas par rapport à la GTX Titan, nous vous renvoyons vers son dossier si vous désirez plus de visuel, pour mémoire deux radiateurs (à base d'aluminium pour leurs ailettes) sont fixés de part et d'autre de la turbine de 6 cm de diamètre, le plus volumineux étant constitué à sa base d'une chambre à vapeur en contact avec le die du GPU. Le ventilateur repose sur un châssis composé d'alliage de magnésium et refroidissant les puces mémoires et transistors de puissance. Le retrait de ce dernier dénude totalement la carte en dévoilant un PCB identique ou presque à celui de la Titan avec un GK110 accompagné de 12 puces mémoires d'origine Samsung, tandis que l'étage d'alimentation est composé de 6 phases pour le GPU ainsi que 2 autres pour la mémoire.



nVIDIA GeFORCE GTX 780 nue [cliquer pour agrandir]

La carte dénudée - Cliquer pour agrandir

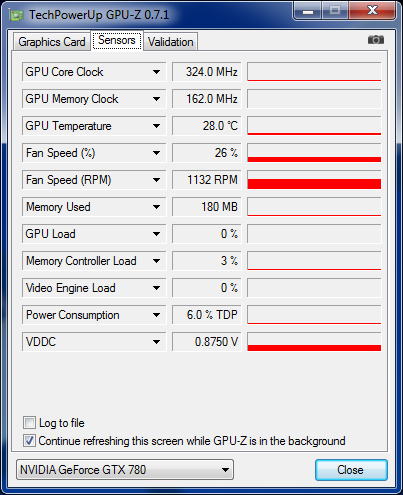

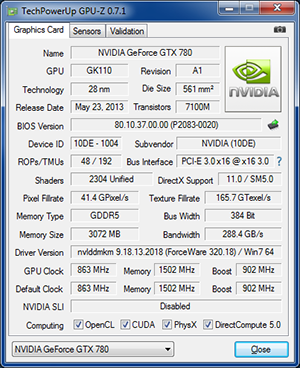

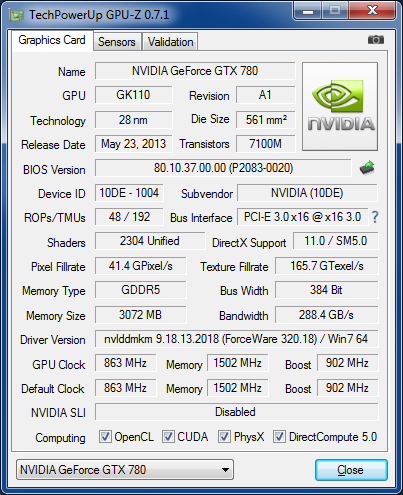

Continuons la description de notre carte au travers de GPU-Z qui supporte la GTX 780 dans sa version 0.7.1 (à l'origine de la "quasi-confirmation" de cette carte la semaine dernière) : c'est effectivement une version du GK110 amputée de 3 SMX que l'on retrouve ici avec 2304 unités de calcul et 192 unités de texturing. La fréquence de base du GPU est de 863 MHz avec un GPU Boost (officiel) à 902 MHz soit 2 bins de plus que la GTX Titan dans les 2 cas. Cette valeur étant toutefois la minimale garantie, notre modèle s'est montré bien plus coopératif comme vous le verrez plus bas. Le bus mémoire est toujours complet à 384-bit et accompagné comme il se doit des 48 ROP, la fréquence des puces n'évolue pas par rapport aux GTX 600 / GTX Titan. Les fréquences au repos restent quant à elles également inchangées.



GPU-Z nVIDIA GeFORCE GTX 780 [cliquer pour agrandir]GPU-Z nVIDIA GeFORCE GTX 780 : fréquences au repos [cliquer pour agrandir]

GPU-Z : caractéristiques et fréquences

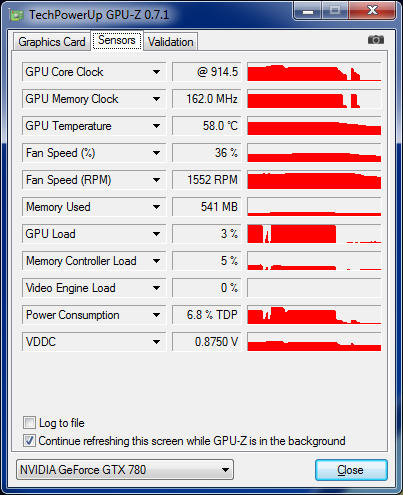

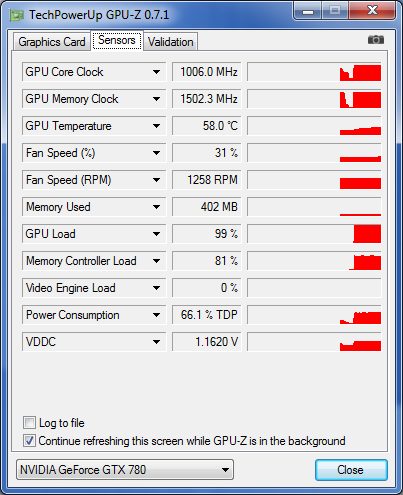

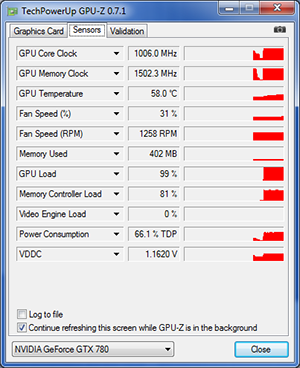

Petit zoom sur les fréquences, notre exemplaire presse s'avère comme souvent très coopératif puisque 1006 MHz sont atteignables ! Toutefois, c'est à nouveau la version 2.0 de GPU Boost qui est à la manoeuvre ici et change largement la donne puisque dès que la carte atteint 79°C, la fréquence chute alors à 914 MHz voire plus bas pour peu que la charge applicative génère davantage de calcul et donc d'énergie à dissiper ou tout simplement dépasse le TDP autorisé pour ce modèle. La courbe de fréquence du GPU témoigne par son aspect "accidenté" des diverses variations décrites dans ce paragraphe. Tout comme la GTX Titan, l'utilisation d'un logiciel compatible (eVGA PrecisionX par exemple) permet de s'affranchir dans une certaine limite de ces points et fixer manuellement une température (94°C max) et un TDP plus élevés (+6% max).





GPU-Z nVIDIA GeFORCE GTX 780 : fréquences turbo boost [cliquer pour agrandir]GPU-Z nVIDIA GeFORCE GTX 780 : fréquences turbo boost 80°c [cliquer pour agrandir]

GPU-Z : GPU Boost



C'est tout pour la présentation de notre carte, voyons page suivante le protocole de test retenu.
