• Présentation

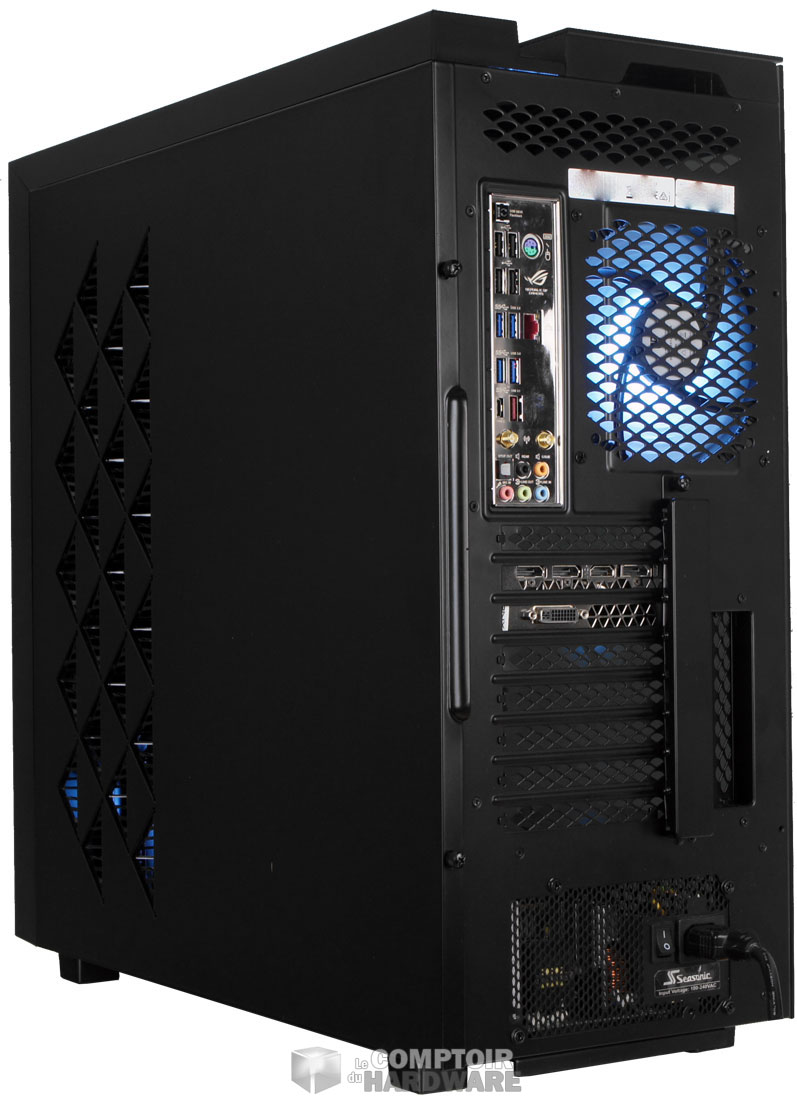

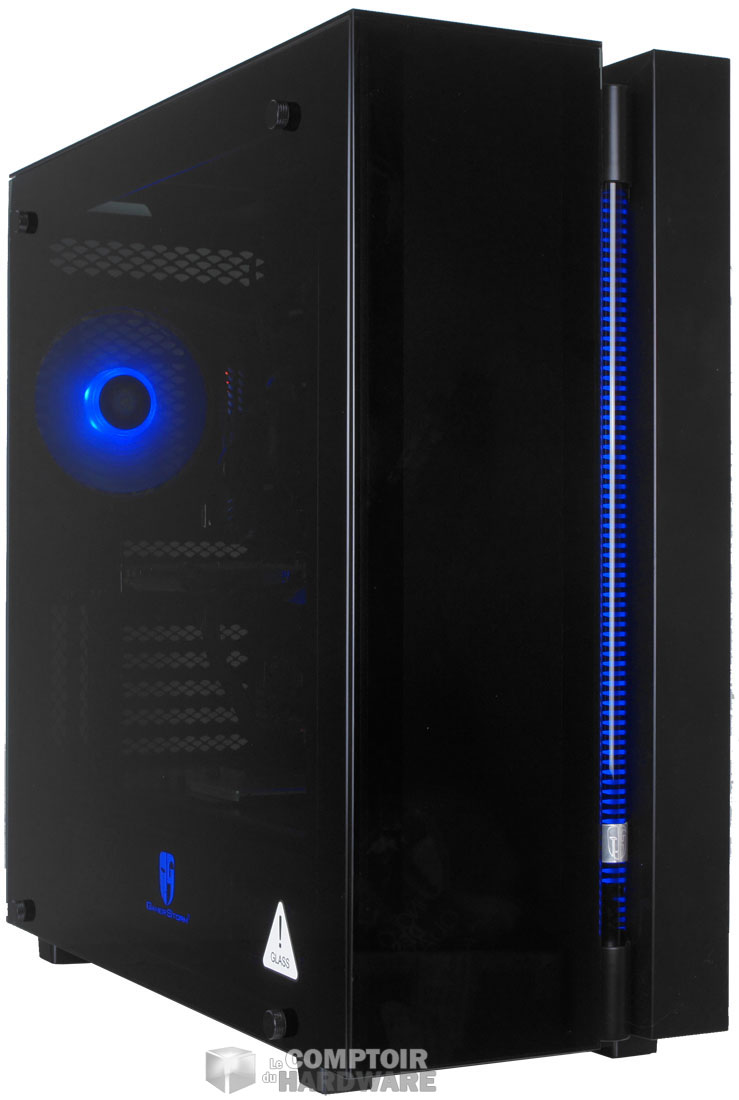

La face avant du New Ark 90 [cliquer pour agrandir]L'arrière du même boîtier [cliquer pour agrandir]

Le tour New Ark 90 de Gamer Storm



Gamer Storm New Ark 90
COULEUR Noir
FAMILLE

Moyen tour

DIMENSIONS (EN MM)

545.5 x 232 x 530

POIDS

14.3 kg

MATÉRIAUX Acier, Verre et plastique et eau...
FORMATS DE CARTE

E-ATX / ATX / Micro ATX / Mini ITX

BAIES 5,25" 0
BAIES 3,5" 3
BAIES 2,5" 3 + 3 (3.5" compatibles)
Slots PCI 8 + 2
RESTRICTIONS

CPU : 186 mm

GPU : 400 mm

PSU : 200 mm

CONNECTIQUE EN FAÇADE 2 x USB 3.0 + I/O Audio
VENTILATION FOURNIE

3 x 140 AIO et 1 x 140 arrière

PRIX OFFICIEL

299 $

Nous avons cette fois-ci affaire à un modèle massif, de plus de 14 kg à vide. Les dimensions du monolithe sont généreuses, avec 545.5 mm de hauteur, 232 mm de largeur et 530 mm de profondeur. Autant dire qu'il en impose. L'engin parait fait d'un seul bloc constitué d'acier, de plastique et de verre trempé. Il est entièrement recouvert d'une robe noire.

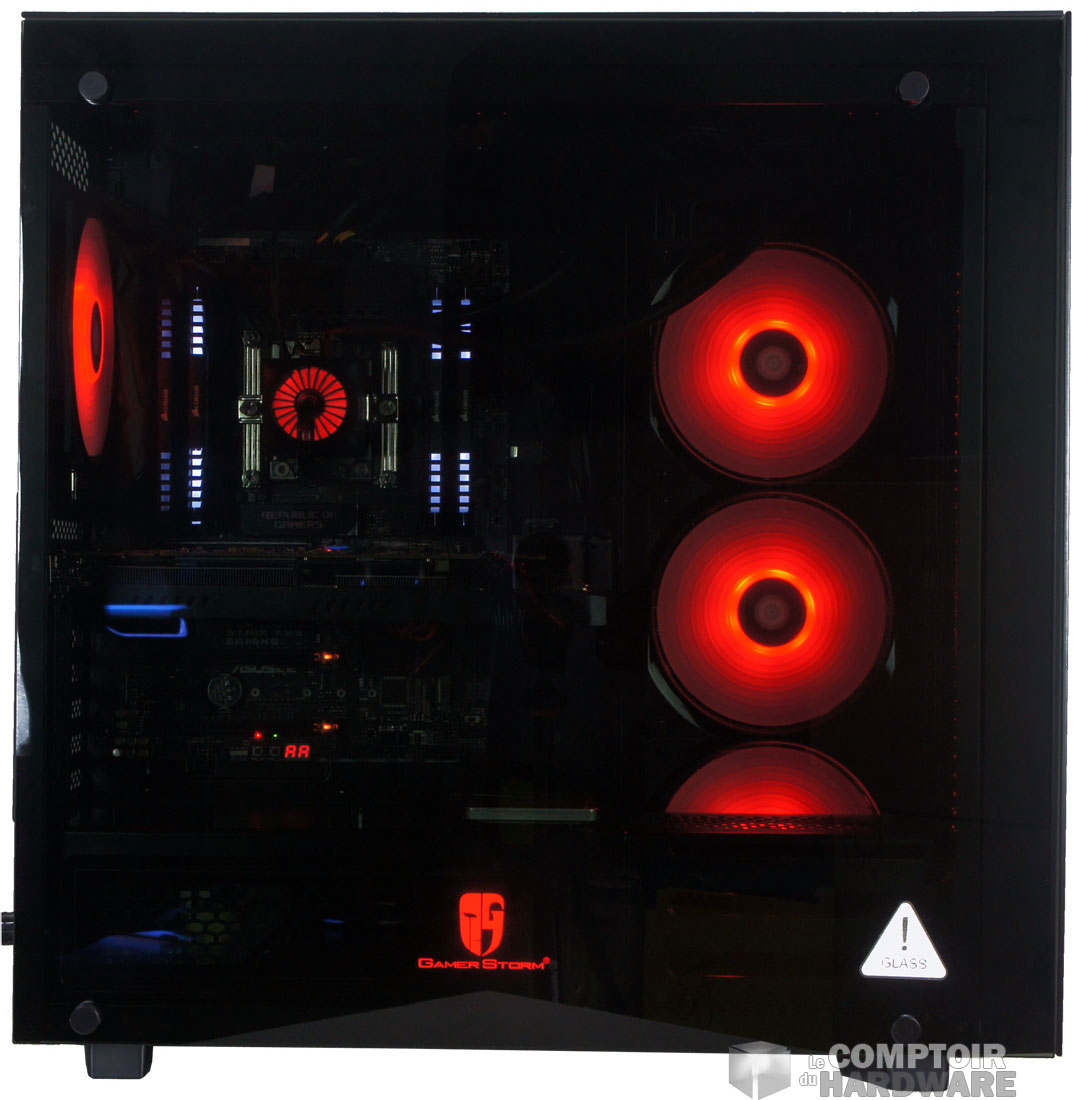

La partie vitrée du boîtier [cliquer pour agrandir]

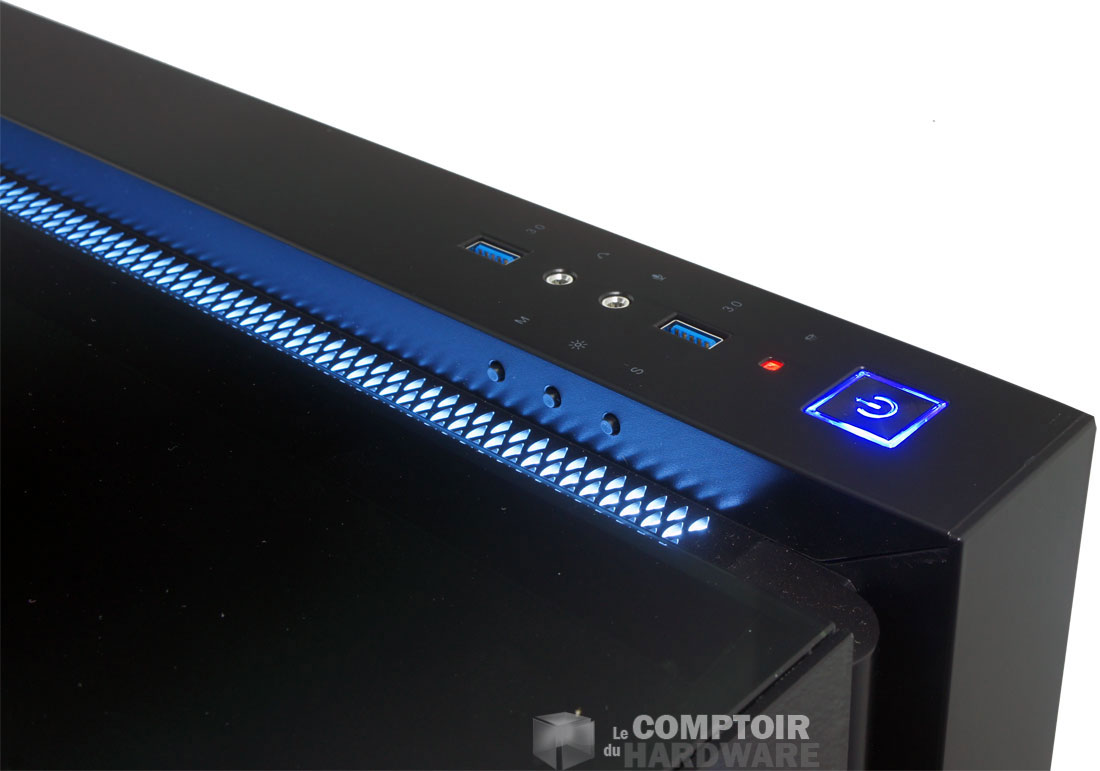

new ark 90 dessus t [cliquer pour agrandir]La façade lisse est recouverte d'un premier panneau de verre trempé. Elle est coupée en deux sur son tiers droit afin d'intégrer le tube indicateur de flux du watercooling. Derrière ce dernier se cache le premier bandeau d'éclairage RGB.



La connectique externe prend place sur le dessus du boîtier, dont le design est identique à celui de la face avant. Coupé sur son tiers droit, il intègre lui aussi un bandeau lumineux pilotable dans l'espace créé. Nous retrouvons ensuite sur la partie droite deux ports USB 3.0 et les E/S Audio; c'est tout. Une seconde plaque de verre trempé vient recouvrir la plus grosse partie de cette face.

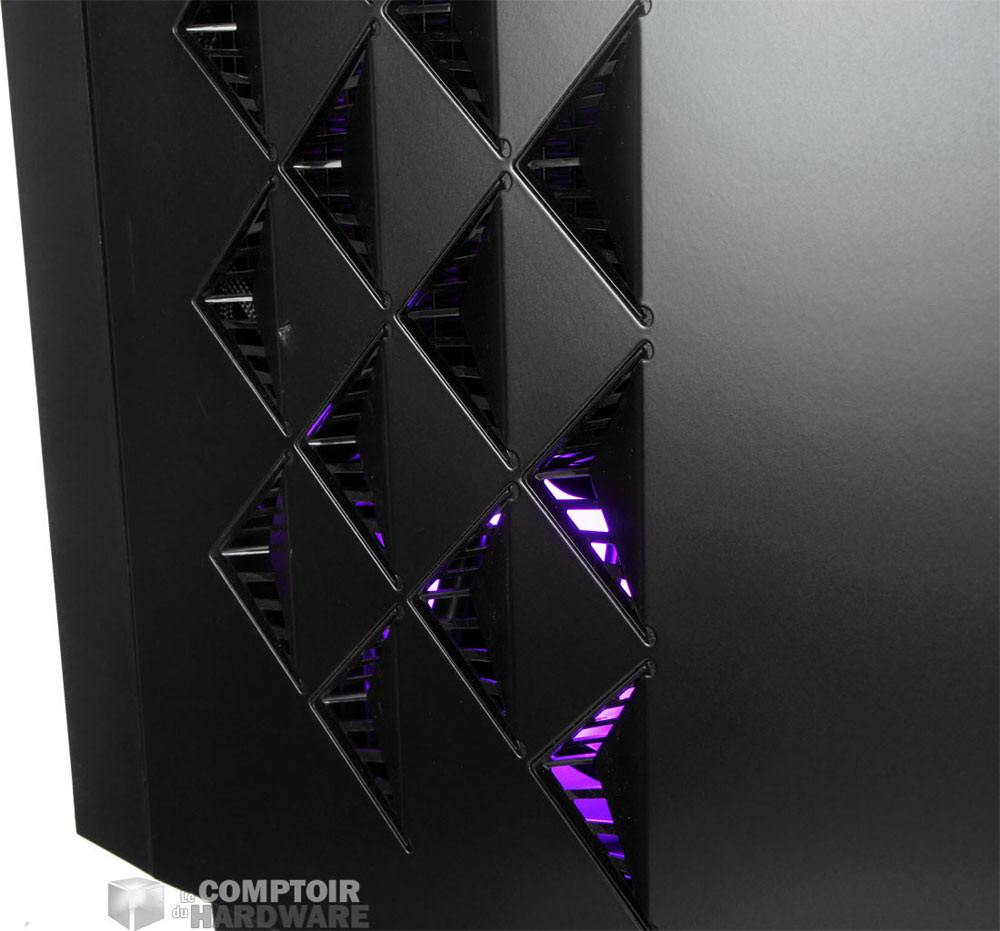

Le panneau de droite est en acier. Il dispose d'une large aération sur sa partie avant afin de permettre d'évacuer la chaleur du radiateur de 280. La forme travaillée de l'aération permet d'évacuer l'excédent de chaleur vers l'arrière plutôt que sur le côté. Le panneau de gauche quant à lui est en verre trempé et occupe tout l'espace.

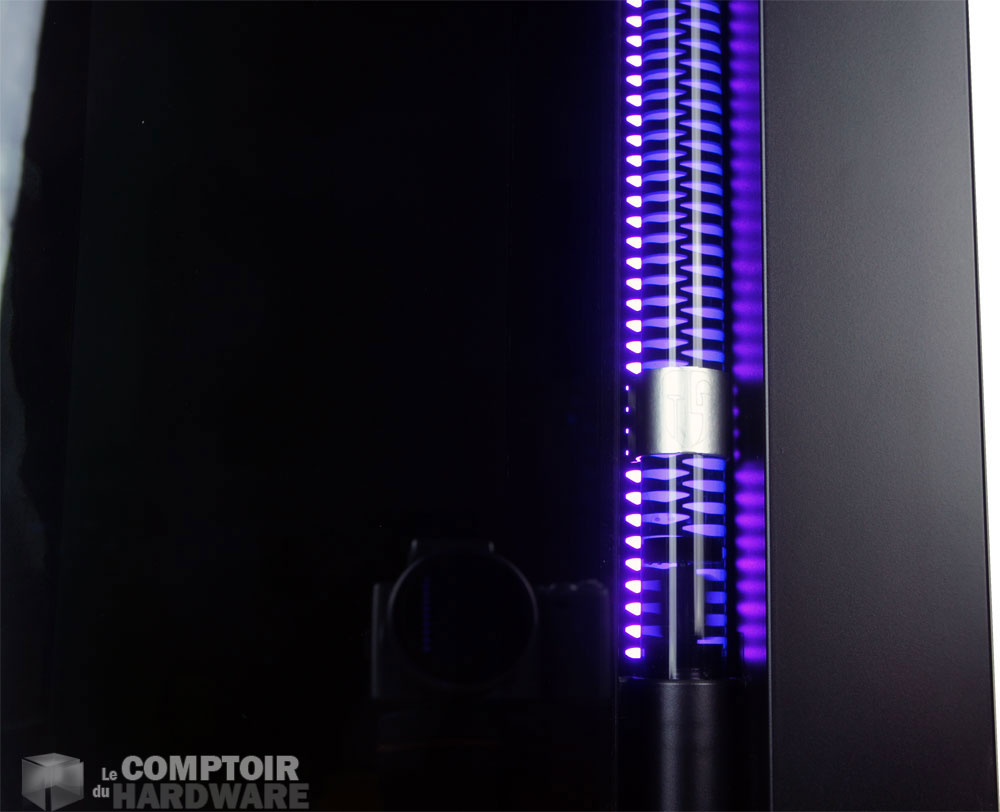

Le contrôleur de flux à l'avant du New Ark 90 [cliquer pour agrandir]Les extracteurs sur le panneau latéral [cliquer pour agrandir]

Quelques détails sur le boîtal



Nous arrivons sur l'arrière du boîtier. La vue nous permet de mesurer l'ampleur de ce qui nous attend à l'intérieur. Huit slots d'extension sont disponibles, indiquant la compatibilité avec des cartes mères volumineuses. Nous repérons ensuite les deux slots supplémentaires en position verticale. Le bloc d'alimentation sera placé au fond du châssis, alors qu'un emplacement de ventilateur de 120/140 mm est positionné au niveau du socket. Il est d'ailleurs occupé par un modèle maison de 140 mm.

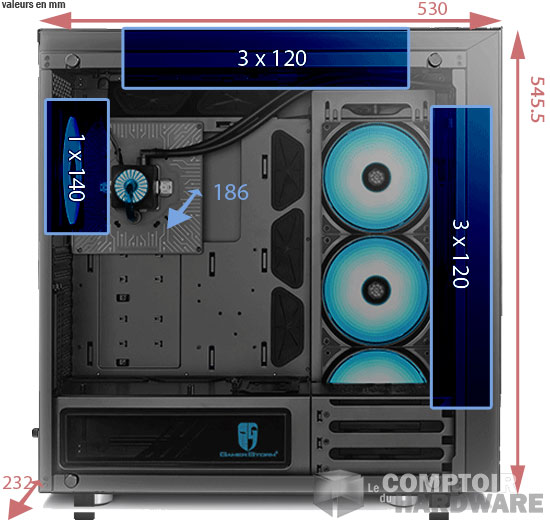

new ark 90 dimensions



Petit tour chez Alain

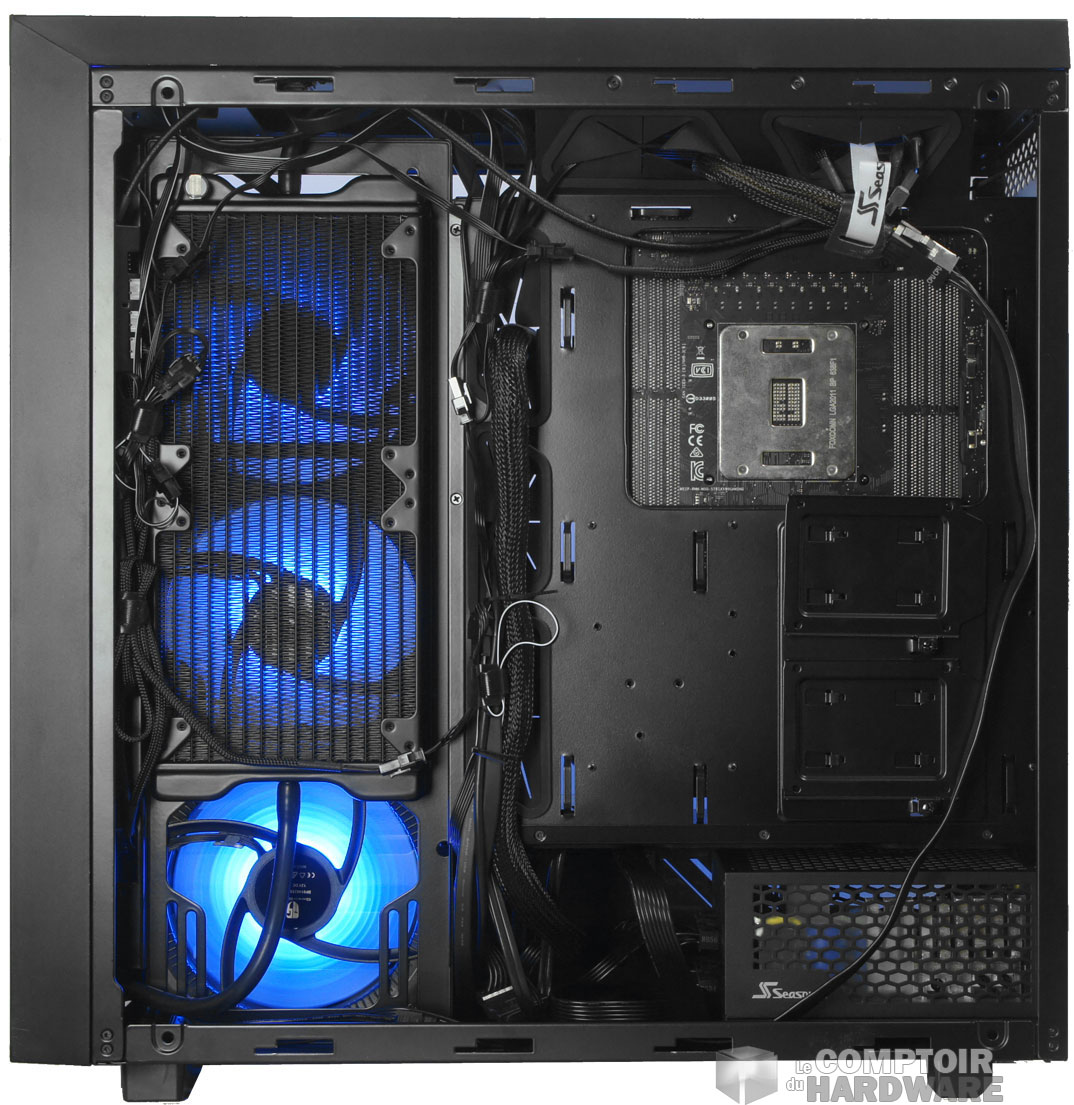

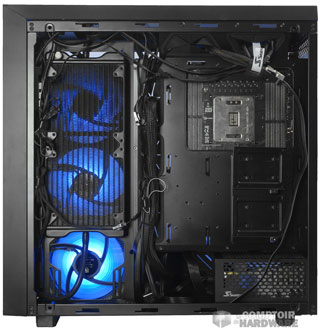

La vue sans le panneau en verre trempé [cliquer pour agrandir]L'autre côté sans son panneau également [cliquer pour agrandir]

Et sans les panneaux ça dit quoi ?

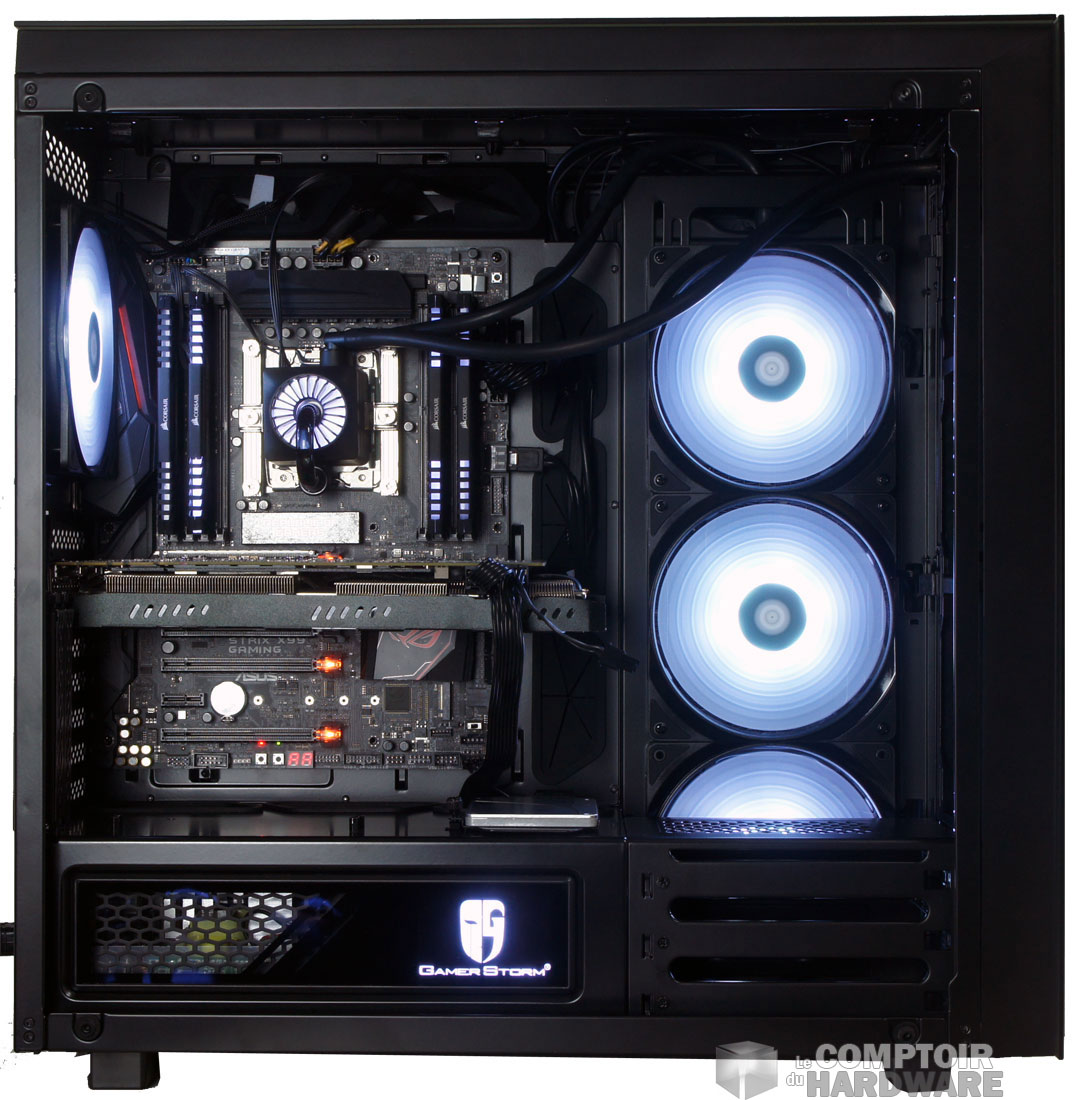

Nous démontons le panneau de verre afin d'apprécier ce qui se trouve derrière. Le New Ark 90 est compartimenté comme l'on peut voir. La partie basse nous découvrons le logo Gamer Storm, qui s'illumine lorsque la bête prend vie. La partie avant du compartiment renferme une baie de stockage permettant l'installation de trois unités de 2.5" ou 3.5". L'accès est assez particulier et nous y reviendrons en temps voulu. Pour en finir avec la partie stockage de ce côté, nous trouvons ensuite un support de 2.5" posé sur le capot du fond. GamerStorm prévoit également un emplacement destiné à la mise en place d'un riser PCIe.

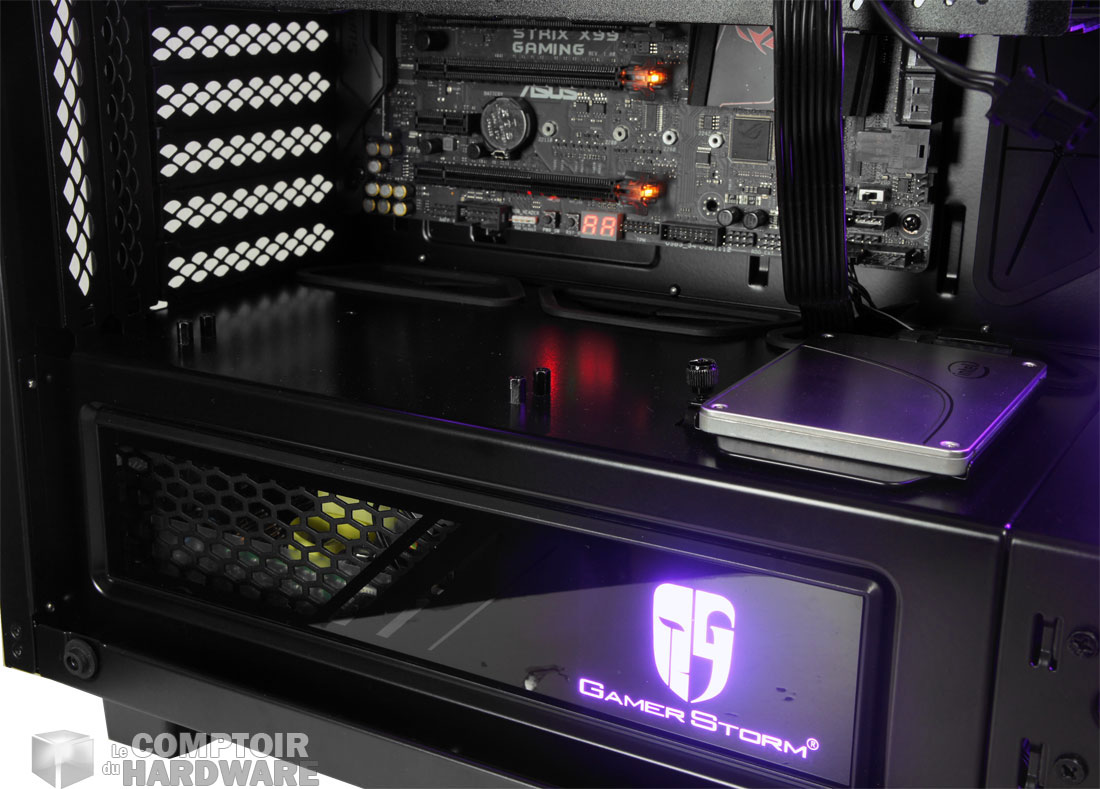

Petite vue rapprochée du compartiment dans le New Ark 90 [cliquer pour agrandir]Le plateau de carte-mère est assez vaste pour accueillir des modèles au format E-ATX et inférieurs. Il possède une large découpe pour l'accès arrière et dispose d'un grand nombre de passages de câble protégés.



Vient ensuite le système de refroidissement. Oui le système, car comme indiqué en intro, le New Ark 90 s'est fait greffer un gros AIO de 280 ! La référence n'existe pas officiellement au catalogue du fabricant et elle s'inspire fortement des watercoolings Captain EX. Le radiateur est placé sur la partie avant du boîtier, collé juste à côté du plateau de carte mère. Le watercooling dispose de deux ventilateurs RGB de 140 mm dédié. Un troisième modèle est installé juste en dessous. La façade permet d'installer de la soufflerie additionnelle si vous en éprouvez le besoin. Le boîtier dispose ici de trois emplacements de 120 mm, comme sur le dessus d'ailleurs. Tandis qu'à l'arrière, un 140 mm RGB est installé en extraction.



Derrière le plateau nous découvrons deux emplacements de 2.5" disposé à la verticale. De ce côté ensuite nous pouvons apprécier l'intégration du radiateur de 280 mm, ainsi que l'espace disponible pour le bloc d'alimentation. Notez également la présence d'un hub qui centralise la connectique des ventilateurs installés dans le boîtier.

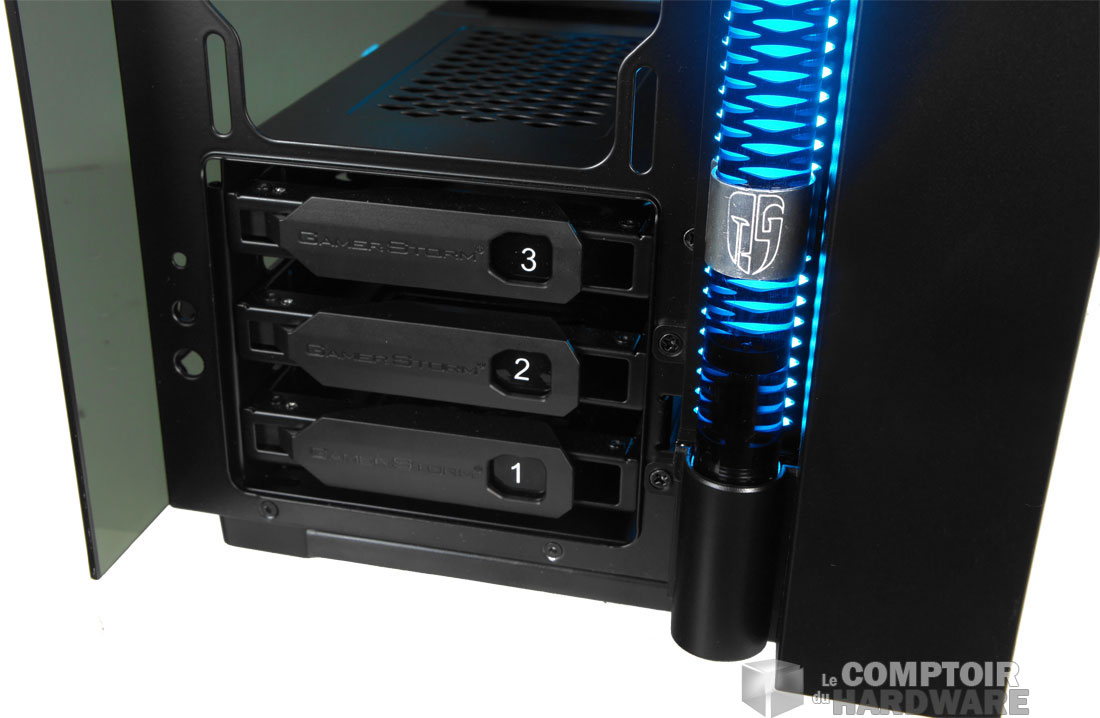

le stockage à l'avant. Une galère en vrai ! [cliquer pour agrandir]En ce qui concerne le montage, tout se passe sans aucune difficulté majeure. L'espace est suffisamment vaste pour travailler côté carte-mère. Les passages de câbles permettent ensuite de bien agencer son intérieur. Il vous faudra deux Power SATA pour alimenter le logo et les ventilateurs RGB ici. Arrive ensuite la mise en place des disques durs. Ici, il faudra se défaire de la façade pour accéder à la baie de stockage. Elle dispose de trois tiroirs pouvant accueillir un SSD ou un disque dur de 3.5". Chacun d'eux est maintenu par une vis placée à l'intérieur du boîtier. La manoeuvre est assez pénible, il faut donc espérer ne pas avoir à accéder régulièrement au stockage pour éviter de devoir manipuler la façade recouverte de verre. La mise en place de la carte graphique est ensuite assez compliquée, quel que soit le type de GPU que vous installerez. Notre carte de test équipée du dissipateur Accelero S1 PLus ne passait pas. Il nous a fallu démonter le support des slots verticaux pour l'insérer. La carte graphique utilisée pour nos clichés n'a pas plus de chance. Il faudra l'incliner et la tordre pour qu'elle puisse prendre place dans le New Ark 90 !



Parlons maintenant de monnaie sonnante. Non pas que nous soyons des pinces, mais il est toujours sympatique d'évoquer cette partie si vous êtes intéressé par l'animal. Pour adopter un New Ark 90, la facture sera assez balaise. Il faut compter un bon billet de 365€ via le shop de DeepCool sur Amazon.  ça pique. Reste à connaitre la disponibilité de l'engin dans nos contrées. Et maintenant que vous savez tout, allons vérifier s'il est possible de prendre en défaut ce boîtier.
