• L'extérieur

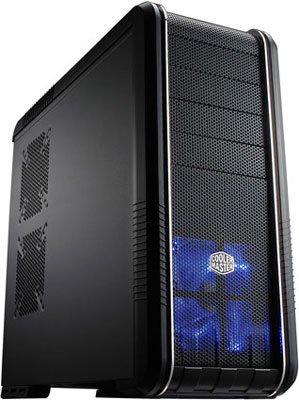

Cooler Master CM 690 II Advanced image officielle



Et nous commençons notre petit tour du propriétaire par l'extérieur de ce CM 690 II Advanced "cru 2010" :



ext1.jpg [cliquer pour agrandir]ext2.jpg [cliquer pour agrandir]ext3.jpg [cliquer pour agrandir]

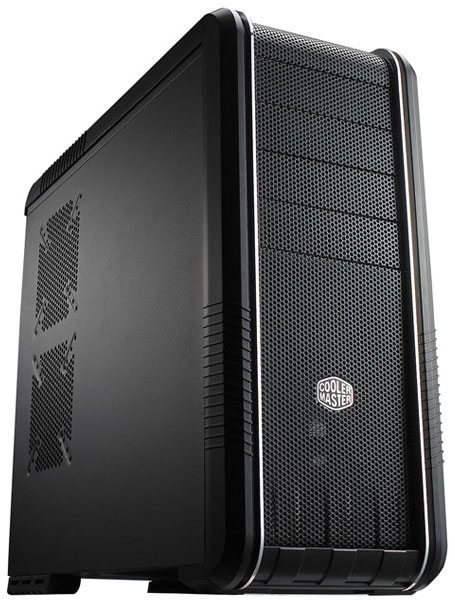

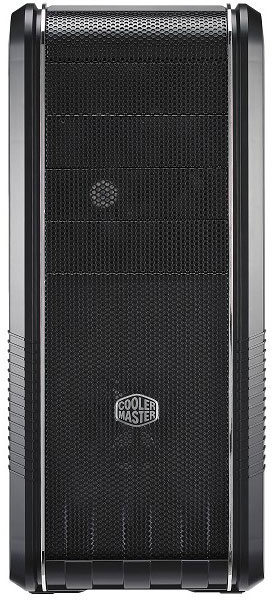

L'air de famille est évident avec le CM 690 premier du nom, mais cela ne veut pas dire pour autant que Cooler Master s'est tourné les pouces. Ainsi de nombreuses petites touches actuelles permettent au CM 690 II Advanced d'éviter un design trop "rétro". Un maillage différent de la façade (les orifices sont plus larges), un peu de relief également donné par les bordures marquées ou encore les échancrures en bas de la face avant. Le résultat est un boîtier plutôt sobre, sans pour autant tomber dans la désuétude. Comme le CM 690 premier du nom finalement, qui à l'époque de son lancement donnait les mêmes impressions.

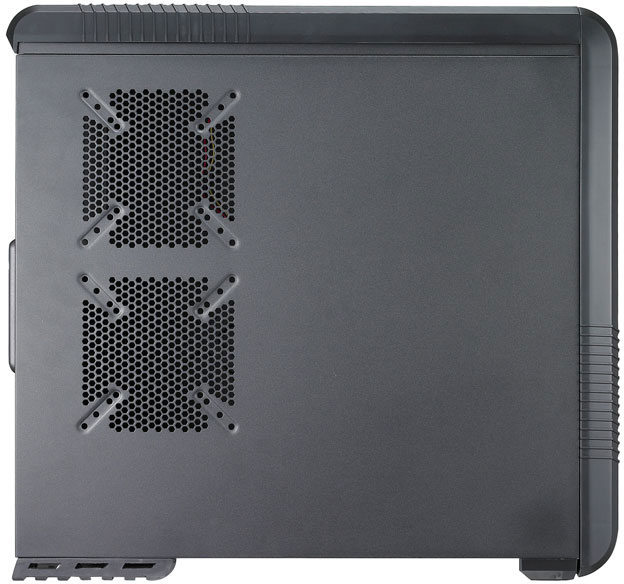

On notera également la possibilité toujours offerte de rajouter deux ventilateurs sur le panneau latéral, un en face du processeur et l'autre de la (les) carte(s) graphique(s). Ces ventilateurs pourront aller jusqu'à 140mm de diamètre.



ext4.jpg [cliquer pour agrandir]ext5.jpg [cliquer pour agrandir]ext6.jpg [cliquer pour agrandir]

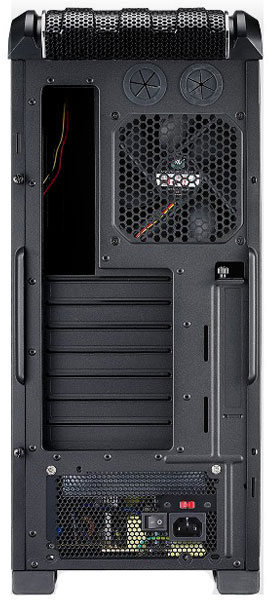

A l'arrière la finition surprend agréablement pour un modèle de milieu de gamme, notamment la grille du ventilateur arrière particulièrement bien usinée. La disposition elle est des plus classiques avec l'alimentation en bas, et la présence de 2 orifices à tubes pour le watercooling, ce qui laisse présager de la possibilité d'installer un radiateur au sommet du CM 690 II Advanced.

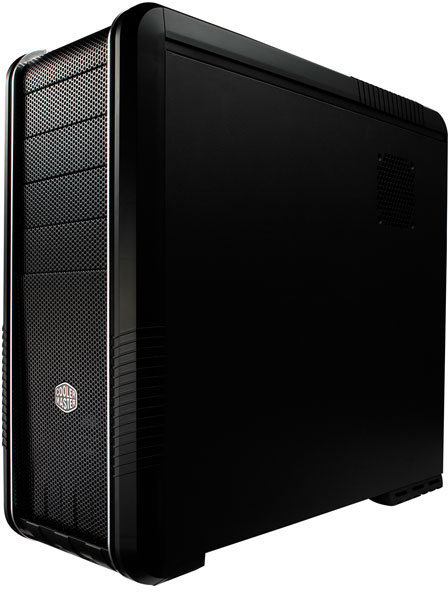

Sur le panneau latéral gauche, une petite particularité : la présence d'une grille juste au dos du CPU. Du déjà vu, mais il est intéressant de noter, pour les fanas du refroidissement, qu'il est possible d'y installer un 80mm au format slim (les 2.5cm d'épaisseur des 80mm habituels ne passent pas eux).

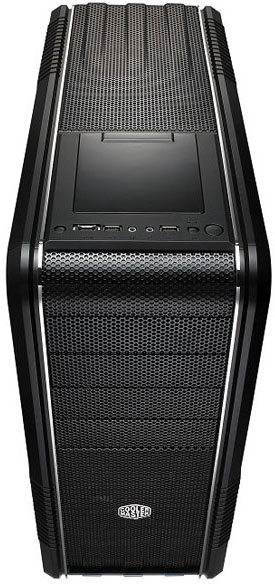

Enfin un petit coup d'oeil sur le dessus nous laisse voir quelques reliefs en fond de boîtier pour là aussi casser un peu la sobriété générale du design, mais également les connectiques et une trappe...



ext7.jpg [cliquer pour agrandir]ext8.jpg [cliquer pour agrandir]ext9.jpg [cliquer pour agrandir]

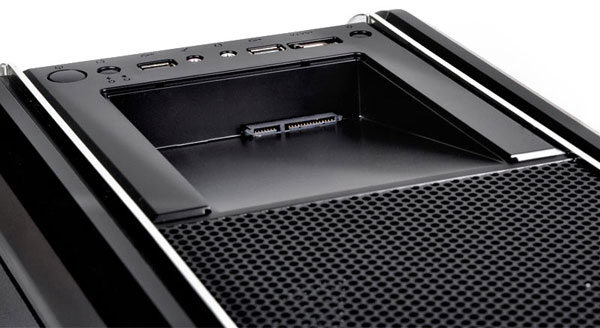

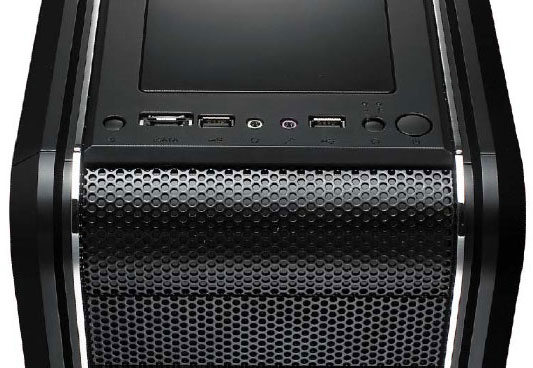

Commençons par les connectiques pour découvrir du grand classique : 2 USB 2.0, micro et son HD, le tout associé à un port eSATA. Par contre juste derrière se trouve quelque chose de moins courant : un dock HDD SATA, pour brancher vos disques à chaud en moins de temps qu'il ne faut pour le dire. Il faut en avoir l'usage bien évidemment, mais quand c'est le cas la praticité de ce système n'est plus à démontrer et le gain de temps considérable.

Enfin un petit tour par le dessous du CM 690 II Advanced pour découvrir des imposants pieds en caoutchouc, un détail malheureusement trop souvent négligé par les firmes que ces pieds. Ici rien à redire c'est massif, tient bien en place et ne craint pas les déplacements un peu brusques.

Une particularité qui peut dérouter également le temps de comprendre : d'origine il n'y a pas de filtre à poussière au niveau de la grille en face de l'alimentation. Celle-ci est néanmoins bel et bien fournie mais se trouve dans le bundle, une petite grille à venir placer entre le châssis et l'alimentation au moment du montage (pas forcément le plus simple ensuite pour avoir accès à ce filtre si l'on veut le nettoyer hors boîtier). Puisque nous en sommes à la filtration de la poussière, pas de bonnet de mauvais élève à distribuer à Cooler Master cette fois-ci (nous disons cela par rapport aux HAF par exemple qui souffrent d'une absence assez impardonnable de filtres). En plus de l'alimentation toute la face avant et le dessus sont recouverts, en plus de leur grillage à gros maillage, d'un second grillage derrière lui bien plus fin pour stopper la poussière. Seul bémol : les orifices sur la panneau latéral gauche permettant de rajouter si on le souhaite 2 ventilateurs ont été quelque peu oubliés alors que leur emplacement les destine à insuffler l'air dans le boîtier, fonction pour laquelle les filtres sont importants...



Et on termine ce tour d'horizon extérieur par une petite animation :
