Test • Cooler Master HAF-XM
Le HAF-XM en ordre de marche
HAF-XM - Arrière carte mère
backplate sur HAF-XM
ODD et tour de la carte mère
Baies 3.5
Racks 3.5

• Caractéristiques



  Cooler Master HAF-XM
Couleur Noir... et rouge
Famille

Moyen tour

Dimensions 530 x 252 x 579 (HxLxP en mm)
Poids 10,5 kg
Matériaux

acier, plastique

Formats de la carte mère acceptés E-ATX, ATX, µATX
Emplacements 5,25" 3
Emplacements 3,5" 6 + 2 (XDock)
Emplacements 2,5" 6 + 2 (3,5" convertibles) + 1 (arrière de la carte mère
Connectique en façade 2 x USB 3.0, 2 X USB 2.0, mini jack micro et casque
Ventilation

1 x 200mm sur l'avant, 1 x 140mm à l'arrière, 1 x 200mm sur le top

Prix moyen

119 €



• Installation

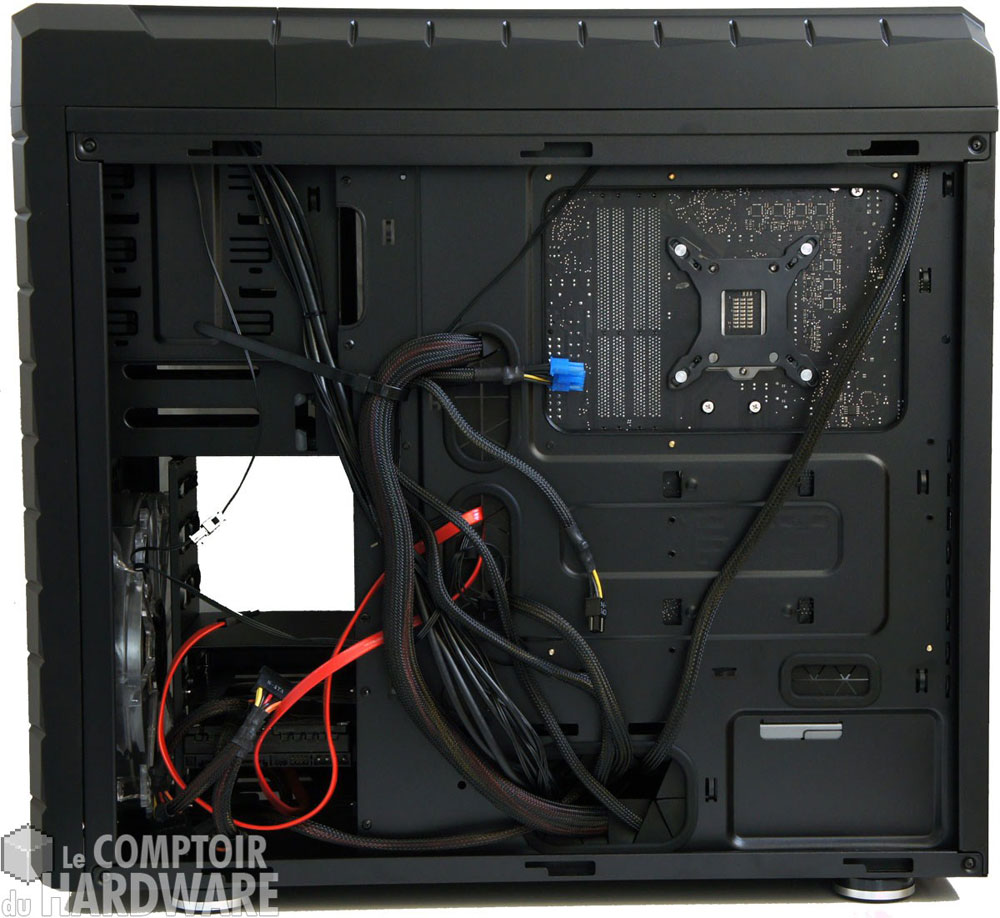

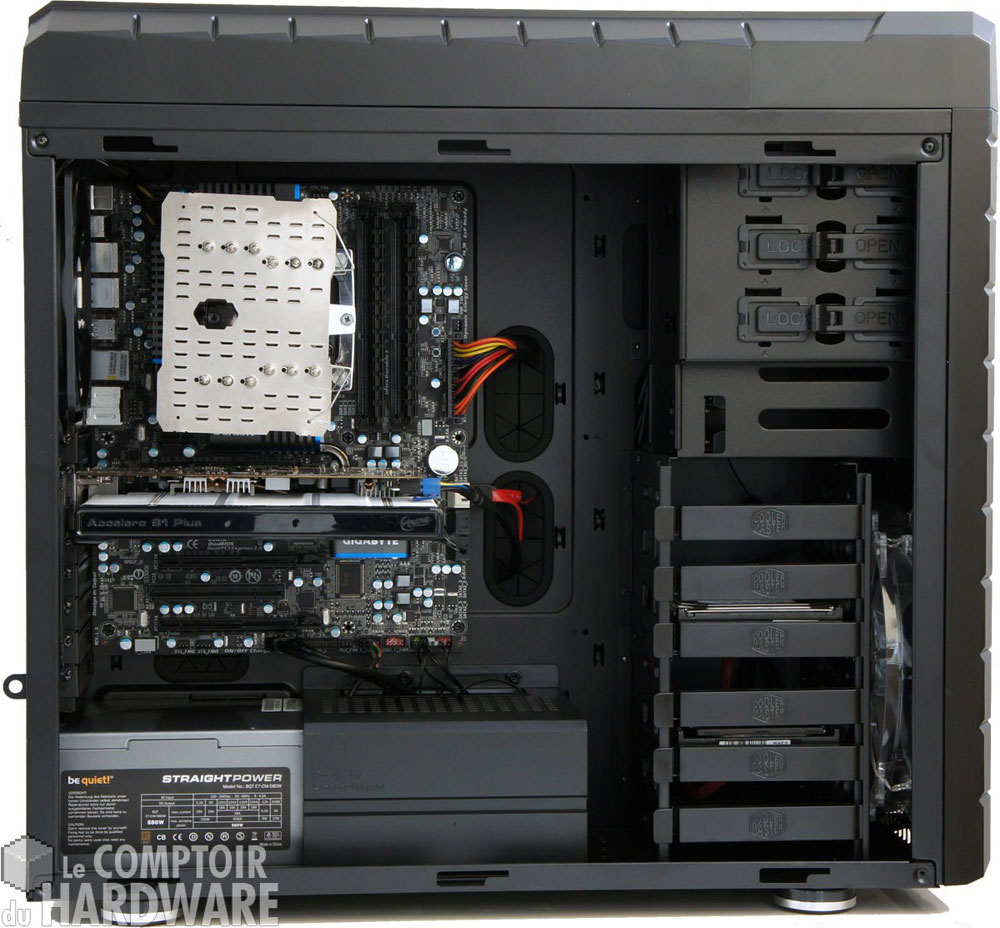

Le HAF-XM en ordre de marche [cliquer pour agrandir]HAF-XM - Arrière carte mère [cliquer pour agrandir]

La config montée



Le bundle livré est des plus basiques : Vis, entretoises, buzzer, serres-câbles et... c'est tout. Cela nous permet de passer immédiatement au montage. Nous débutons l'installation par la mise en place de la carte mère et de l'alimentation qui ne réservent aucune surprise. Il faudra simplement retirer le cache-câbles placé devant le bloc d'alimentation. Les câbles sont ensuite dirigés vers leurs emplacements respectifs en passant derrière le plateau, grâce aux passages prédécoupés.

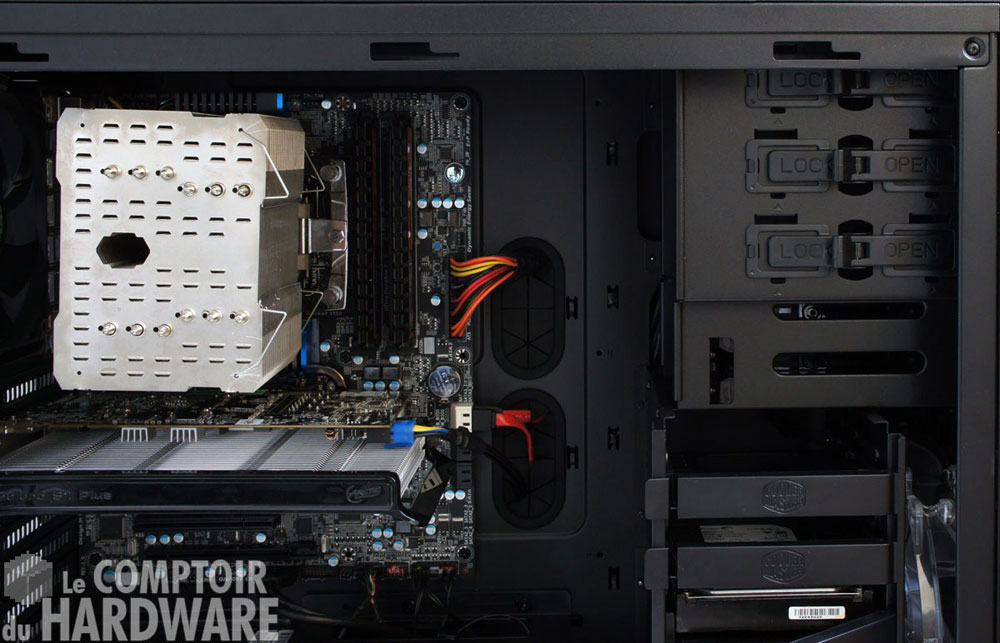

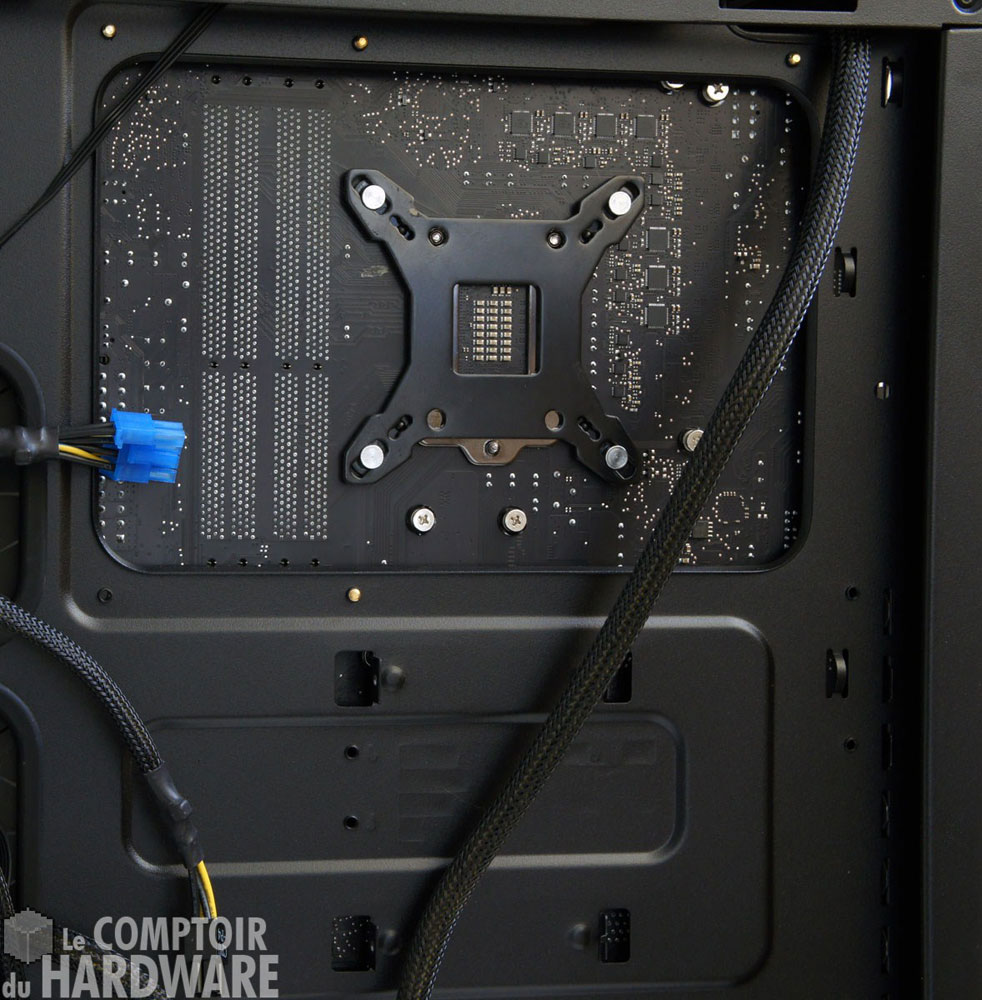

backplate sur HAF-XM [cliquer pour agrandir]ODD et tour de la carte mère [cliquer pour agrandir]

Plaque arrière et vue des baies 5.25"



Vous trouverez au-dessus du plateau un accès permettant de connecter la prise 12V du CPU à la carte mère sans difficulté. La mise en place des lecteurs/graveurs est simple : verrou sur "Open", on glisse l'unité dans la baie 5.25" préalablement dépourvue de son cache d'obturation et on la bloque en plaçant le verrou sur "Lock". Les tiroirs des unités de stockage sont tout aussi simples à utiliser, à condition d'y installer une unité de 3.5". Chaque tiroir possède 4 ergots qui prennent place dans les pas de vis de chaque côté du disque dur. On insère ensuite le rack dans son emplacement et on fixe l'ensemble au châssis à l'aide du levier situé sur l'avant. Les unités de 2.5" quant à elles devront être vissées sur les tiroirs.

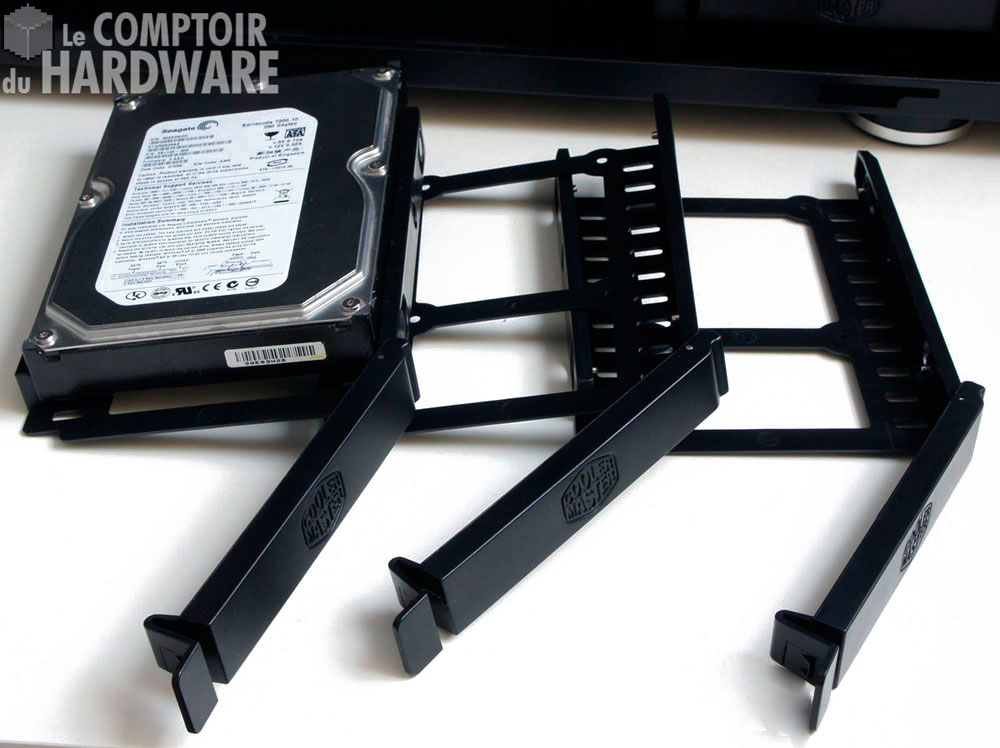

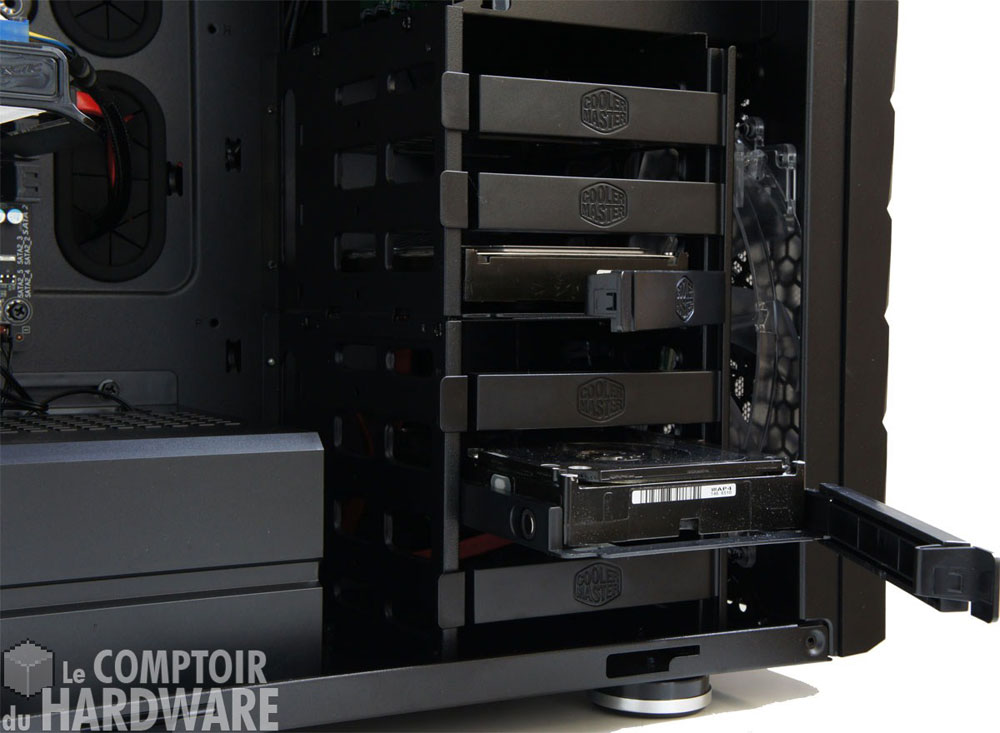

Baies 3.5 [cliquer pour agrandir] Racks 3.5 [cliquer pour agrandir]

Dispositif de fixation des unités de stockage... les Racks HDD quoi!



Le XDock évolue et utilise dorénavant les mêmes racks que les 6 baies internes. Pensez à connecter une prise Molex et deux câbles SATA sur le PCB pour pouvoir utiliser le Dock. Derrière le plateau de carte mère vous trouverez un emplacement optionnel réservé aux petites unités de stockage, très simple d'utilisation puisque qu'il ne nécessite que deux vis pour l'installation.



Vous pourrez faire avaler au HAF-XM des cartes graphiques XXL. L'emplacement disponible est de 35cm, extensible à 46cm si vous abandonnez trois baies de 3.5". Pour fixer vos cartes filles, il faudra utiliser les vis à main placées sur les slots d'extension. Votre ventirad CPU ne souffrira pas de claustrophobie dans ce boitier, puisqu'il bénéficie d'un espace conséquent. La hauteur maximale à ne pas dépasser est de 19.6 cm dans le HAF-XM, de quoi voir venir. La mise en place est facilitée par l'énorme accès prédécoupé sur le plateau qui accueille la carte mère, ou encore par la place disponible autour du ventirad si vous préférez le prémonter.



Voilà pour le montage, qui comme vous le voyez ne réserve aucune mauvaise surprise. Il est temps de ranger les câbles, refermer les panneaux et faire chauffer la bête.
