Test • In Win D-Frame Mini

• Le protocole pour les boitier mITX...

Graphite 600T : matériel de test

On teste du Mini-ITX donc on met en place un nouveau protocole. Nous continuerons à vous proposer les relevés habituels des nuisances sonores générées par le boitier et ses composants en fonctionnement, ainsi qu'un relevé de températures en charge.



La configuration de test nous est mise à disposition par notre partenaire MSI. La carte mère est une Z87I, et le GPU un petit GTX 760 OC mini de la marque histoire d'assurer une plus grande compatibilité. Le CPU est un i5 Ivy Bridge au TDP de 84W. Le refroidissement sera assuré par un ventirad top flow mis à disposition par Cryorig. Nous conservons le bloc passif de chez Seasonic dans les cas ou il pourra prendre place. Le cas échéant, et si le boitier n'est pas équipé, nous utiliserons des blocs de chez bequiet! au format adapté (SFX/TFX).



Concernant les tests réalisés, nous restons sur une série de mesures du niveau sonore réalisées en conservant le principe de configuration faible et configuration élevée utilisée dans nos précédents dossiers, en utilisant les différentes combinaisons possibles de ventilation pour le boîtier (B), mais également la configuration (C) en jouant sur la vitesse des ventirads CPU et GPU..



Nous gardons également notre loyal Raptor X pour tester les capacités de chaque boitier à contenir les vibrations des disques durs. Ce disque dur reste bien connu pour ses tendances à secouer les châssis. Nous lancerons toujours notre copie multiple de plusieurs Go pendant que l'ensemble de la configuration sera en position "Faible".

MSI z87iMSI GTX760 ITXSeasonic Platinum Fanless 460wWestern Digital Raptor X



Nous terminerons en laissant mijoter tout ça à feu doux pour relever les températures sur les différents éléments de la configuration. Nous aurons notre processeur quad core de 84W ici, qui sera refroidi par le Cryorig C1 en PWM. La gestion de la ventilation sera aussi laissée à l'appréciation de la carte graphique dans ce test (mode auto quoi). Pour cette partie nous lancerons OCCT en mode "Alimentation" (il fait chauffer CPU et GPU) en boucle durant 1H avant de relever les températures sur le CPU, le GPU, le disque dur et la carte mère. Ces mesures se feront aux différents modes de ventilation proposés par le boîtier ou, le cas échéant, en forçant la régulation de la soufflerie à 7V. Les températures relevées seront ensuite données en "Delta T", c'est-à-dire leur différence par rapport à la température ambiante de la pièce de test.



• ... Et les résultats

ventilation interne

Première étape de nos tests, relever les nuisances sonores globales de notre machine en fonctionnement. Pour ce faire, nous placerons la ventilation du boitier (B) ainsi que celle de notre configuration (C) dans différentes combinaisons possibles, en jouant sur la vitesse de tous les ventilateurs. Le sonomètre sera placé à 15cm sur l'avant, au-dessus du boitier et les résultats obtenus seront exprimés en dB(A). Nous procèderons de la même manière pour les mesures des nuisances causées par les vibrations du Raptor-X, une fois la configuration entière placée en position "faible". Pour rappel, avant de commencer, voici quelques explications :



- Ventilation faible : Cryorig C1 ventilation au mini (bios) / ventilation de la carte graphique forcée à 35%.

- Ventilation élevée : Cryorig C1 ventilation au max (bios) / ventilation de la carte graphique forcée à 50%.

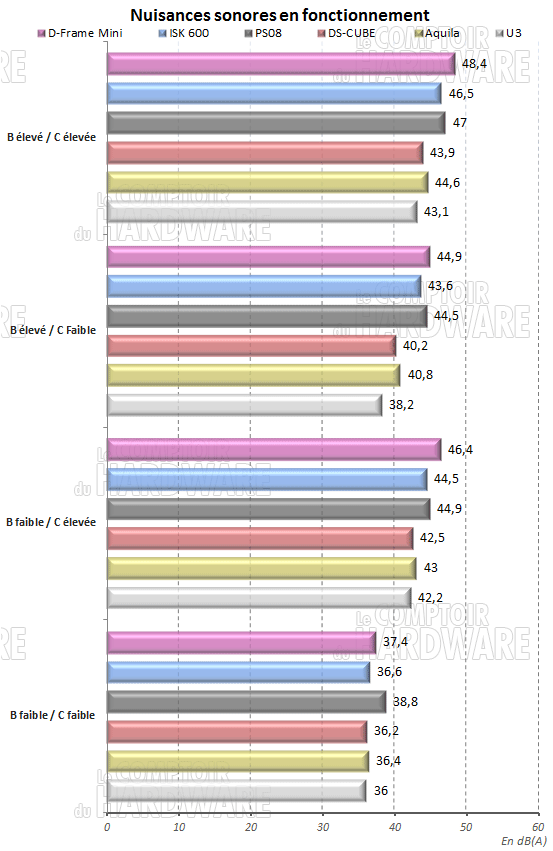

Bruits

Espace ouvert dit circulation de bruit. Nos mesures le confirment, dès lors que la configuration tourne à fond, un maximum de nuisance s'échappe du châssis. La régulation de cette dernière rend l'ensemble moins bruyant comme vous pouvez le voir. Le positionnement à 90° rend également la perception de ce bruit différente. Il s'échappera du D-Frame Mini un bruit de souffle continu, qui s'il n'est pas désagréable avec les Pure Wings 2, pourrait devenir gênant selon le choix de ventilateurs que vous ferez. Attention aux AIO ici, préférez un modèle plus discret que la normale si vous ne voulez pas le regretter.

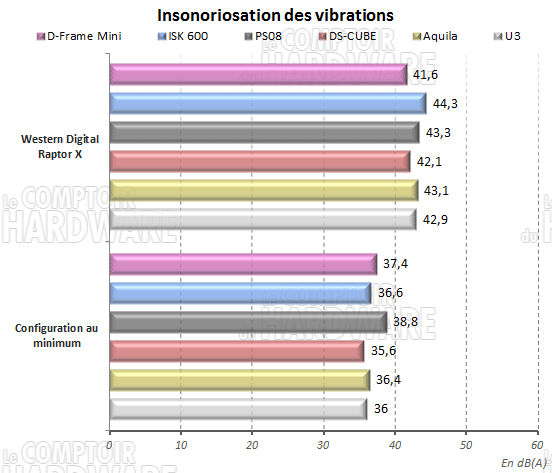

Vibrations

A faible vitesse, l'ensemble boitier-configuration est quasi silencieux. La mise en route du Raptor X perturbe alors l'ambiance sonore avec son ronflement caractéristique. En charge, les bruits de fonctionnement sont clairement audibles faute de parois solides pour les contenir. Cependant, le niveau de bruit relevé est tout à fait correct. Les supports de disques durs et les patins disposés sous le boitier permettent de bien contenir les vibrations.

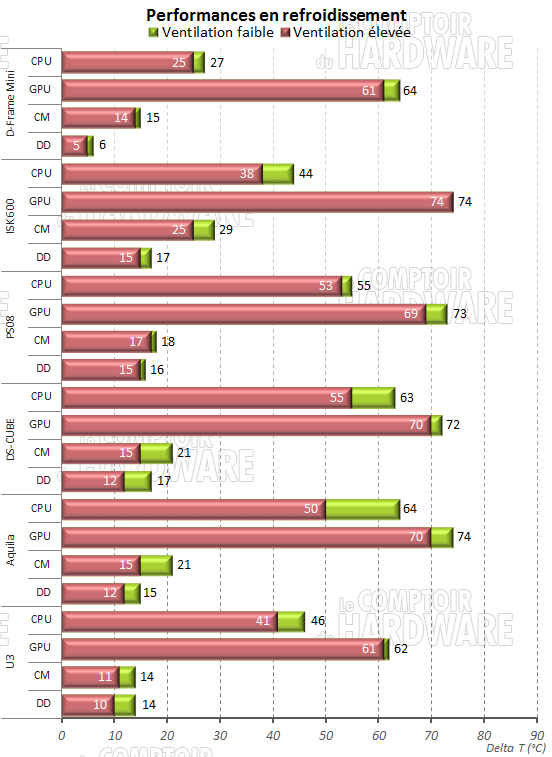

Performances en refroidissement

Voilà le moment critique, la mesure des températures en charge. Pour ce faire, nous mettons à rude épreuve le boitier testé en utilisant notre quadcore surmonté du NH-C14. La gestion de la vitesse de rotation du blower de la carte graphique sera réglée sur auto comme indiqué dans le protocole. Le logiciel OCCT est utilisé en mode "Alimentation" (CPU+GPU) afin de solliciter l'ensemble durant une heure complète. Les températures relevées sur la carte mère, le disque dur, le processeur et la carte graphique sont exprimées en Delta T, c'est à dire en écart par rapport à la température ambiante



temperatures

Du côté des températures rien à dire. Le D-Frame Mini fait fort dans la configuration que nous avons choisie. Ces résultats dépendront également du type de ventilateur que vous choisirez.
