• HIS RADEON 6870

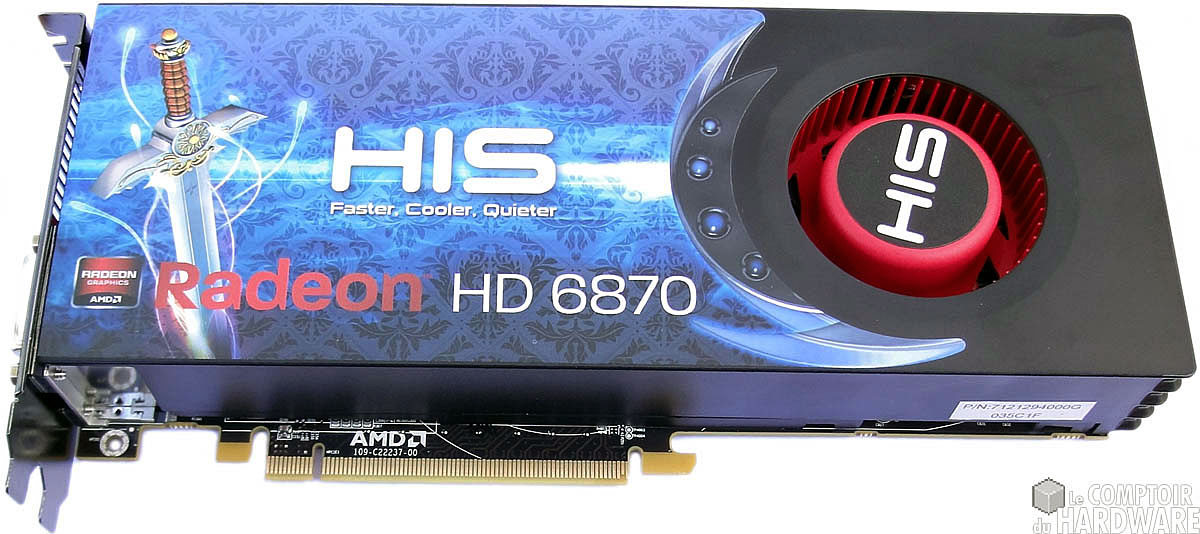

C'est HIS qui nous a procuré la seconde carte lancée ce jour à savoir la RADEON HD 6870. Cette dernière reprend en fait le design de référence et seul un autocollant sur le carénage la différencie des modèles concurrents. Esthétiquement, la carte reprend les canons aperçus sur la 6850, les dimensions sont toutefois légèrement revues à la hausse.



6870 3 quarts [cliquer pour agrandir]

Cliquer pour agrandir

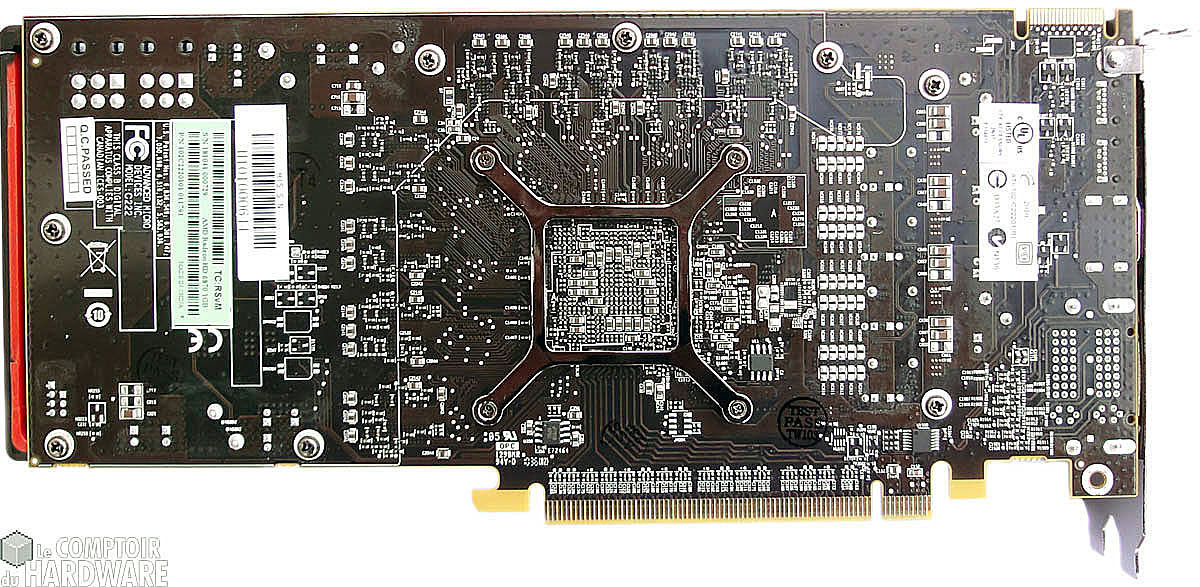

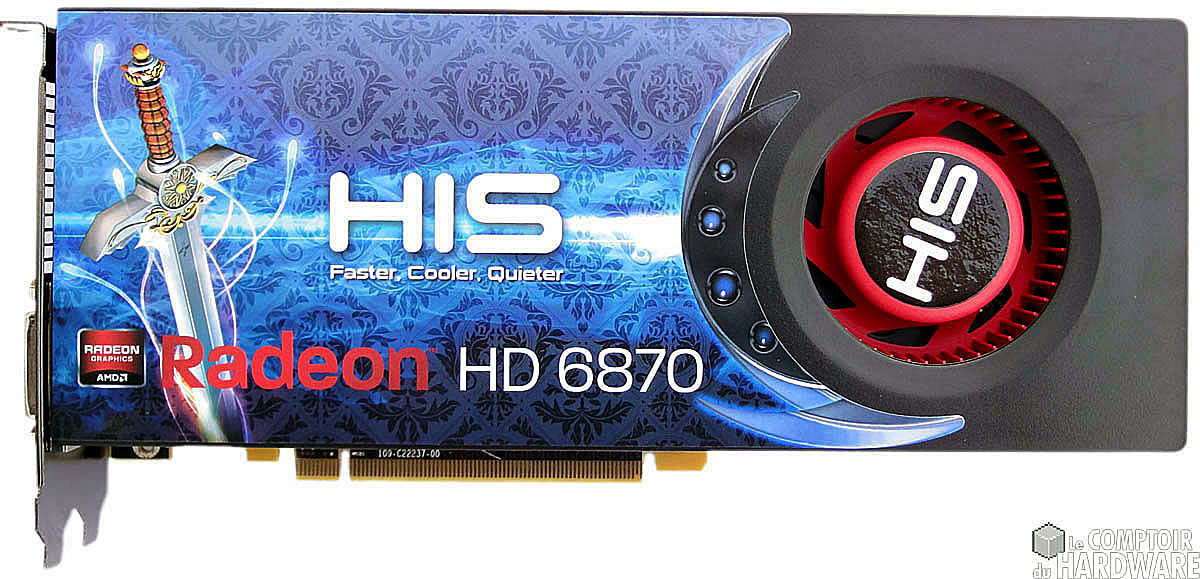

Elle utilise un PCB plus long (24,2 cm) que la 6850 auquel doivent s'ajouter quelques millimètres du carénage qui déborde en bout de PCB. Au final la carte est tout proche des 25 cm ce qui reste environ 2 cm plus court que la plupart des cartes haut de gamme et ne devrait donc pas poser beaucoup de souci pour se loger dans la plupart des boîtiers.

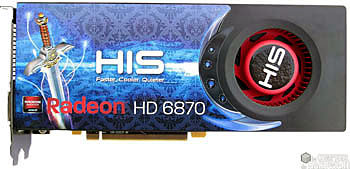

6870 Recto [cliquer pour agrandir]6870 verso [cliquer pour agrandir]



Cliquer pour agrandir

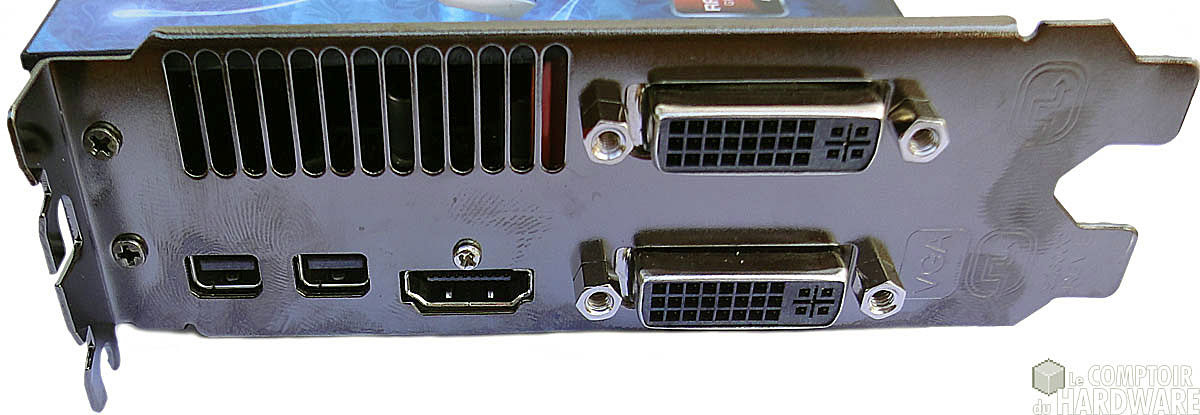

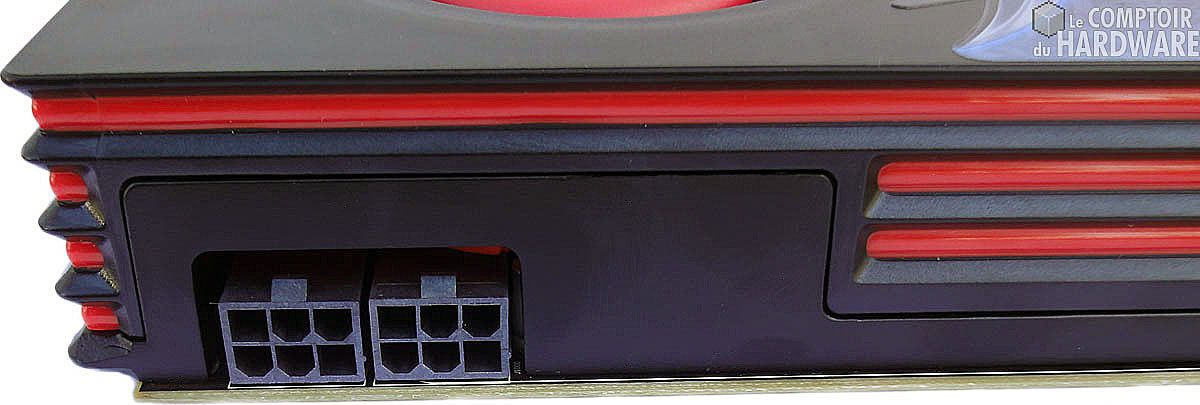

On retrouve cette fois 2 connecteurs d'alimentation à 6 pins qui prennent place en bout de PCB avec une orientation à 90° pour faciliter le raccordement. Côté panel, c'est la copie conforme de celui de la 6850 à savoir composé de 2 DVI, 1 HDMI 1.4a et 2 mini Display Port 1.2. L'espace ajouré pour l'extraction de l'air chaud est donc toujours aussi réduit.



connecteurs alimentation 6870 [cliquer pour agrandir]connecteurs vidéo 6870 [cliquer pour agrandir]

Cliquer pour agrandir

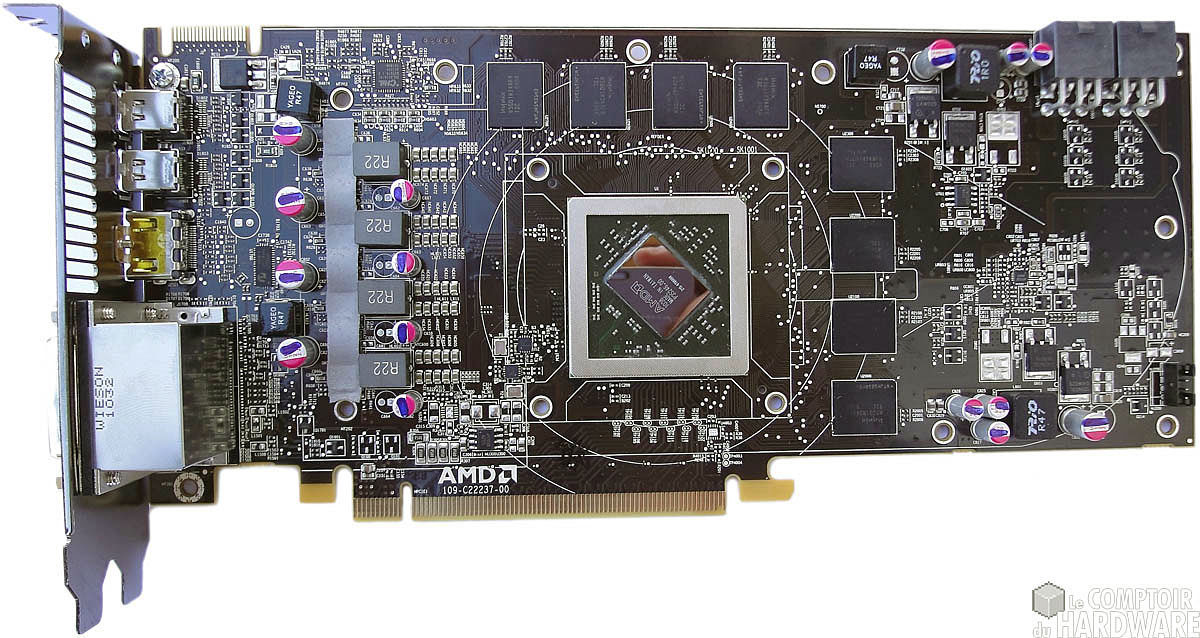

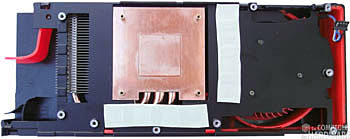

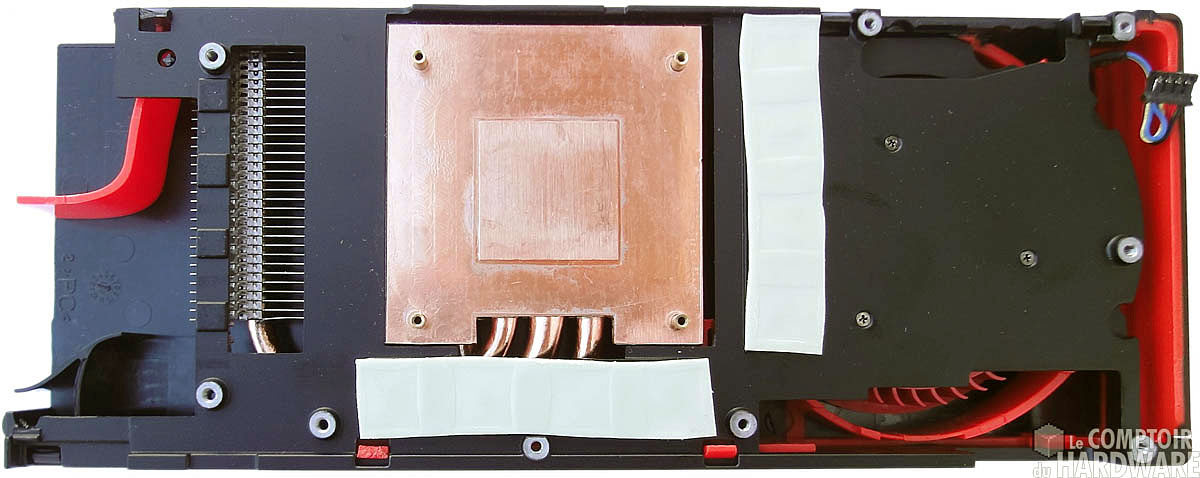

En retirant le refroidisseur, on découvre une disposition là aussi similaire à la 6850, à savoir  Barts au centre entouré des 8 puces GDDR5 Hynix. Pas de radiateur intermédiaire pour la mémoire et les VRM puisque ces derniers sont en contact direct avec la base du ventirad via des pads thermiques. La partie dévolue au GPU est plus travaillée également puisque qu'elle utilise cette fois 3 caloducs afin de transférer une partie de la chaleur de la base en cuivre vers l'extrémité des ailettes en aluminium :



PCB AMD 6870 [cliquer pour agrandir]Ventirad AMD 6870 [cliquer pour agrandir]

Cliquer pour agrandir

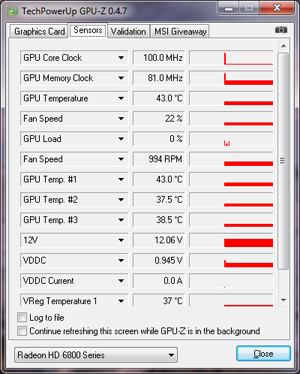

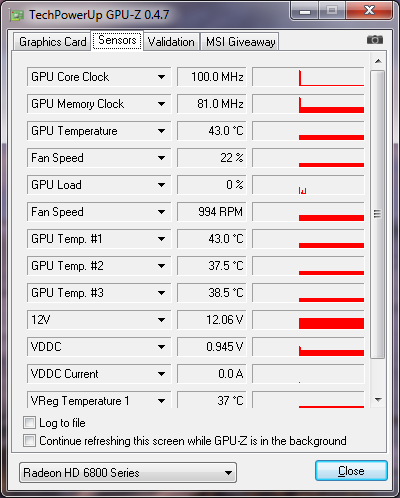

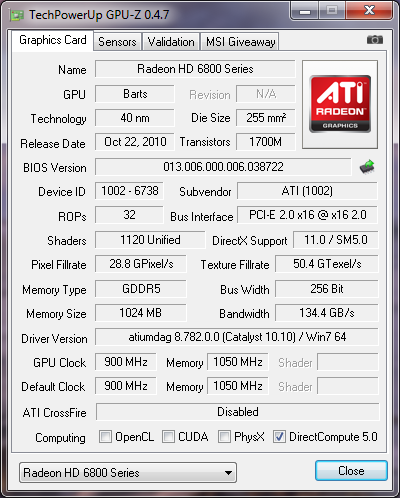

Finissons avec GPU-Z. La 6870 embarque cette fois la version XT de Barts (1120 Shaders et 56 TMU), côté fréquences c'est également mieux avec pas moins de 900 MHz pour le GPU et 1050 MHz pour le gigaoctet de GDDR5 embarqué et toujours géré en 256 bits. Au repos la 6870 reprend les fréquences de la 6850 soit 100 MHz pour le GPU et 81 MHz pour la mémoire.



GPUZ HD 6870 [cliquer pour agrandir] GPUZ HD 6870 repos [cliquer pour agrandir]

GPUZ RADEON HD 6870



Voilà pour nos 2 cartes du jour, passons à présent au protocole de test.
