• AMD RADEON HD 6850

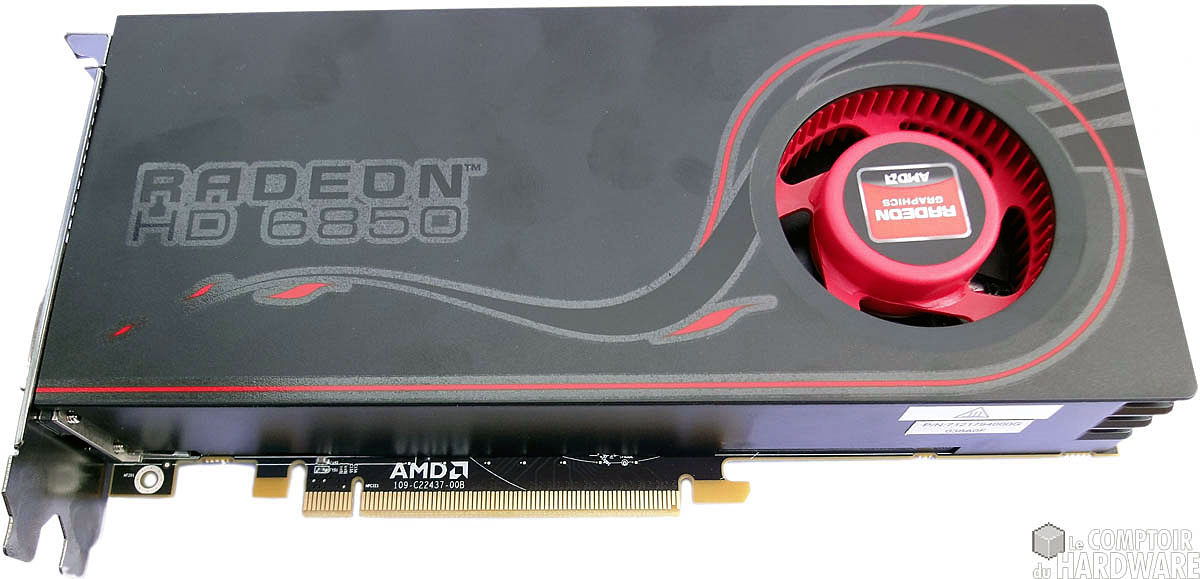

Pour mener à bien nos tests, AMD nous a procuré une RADEON HD 6850 de référence. Cette dernière utilise le désormais traditionnel PCB noir associé à un ventirad rouge et noir. A noter la disparition annoncée du nom ATi qui fait partie de l'histoire ancienne, pour le reste il s'agit d'une carte double slot de taille raisonnable :



AMD RAdeon HD 6850 [cliquer pour agrandir]

Cliquer pour agrandir

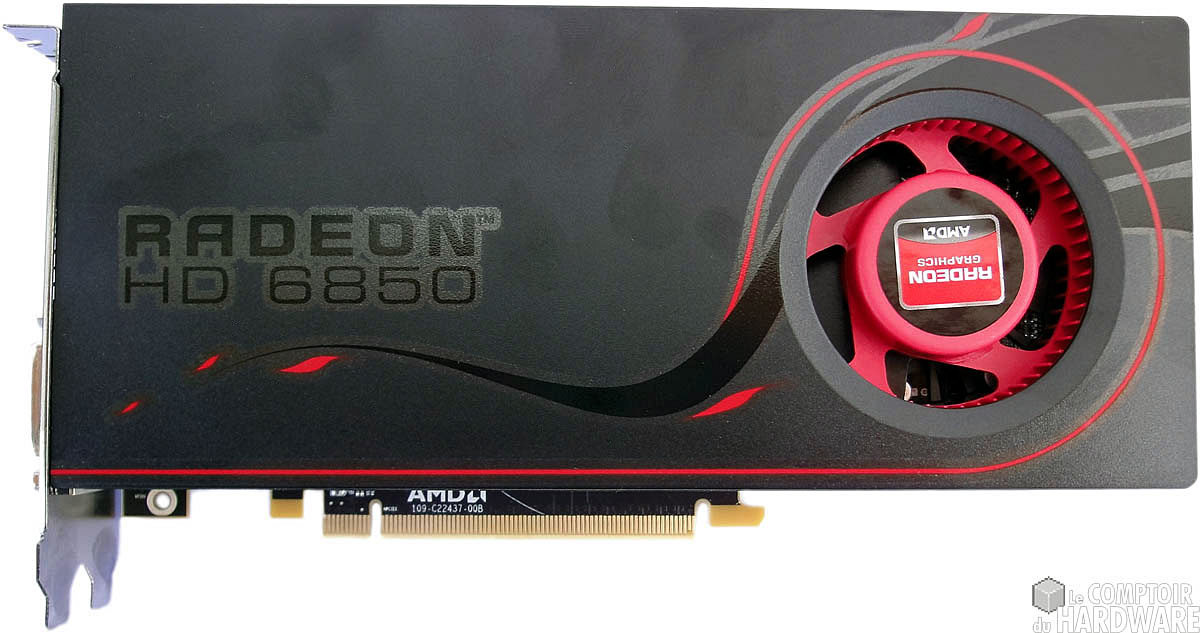

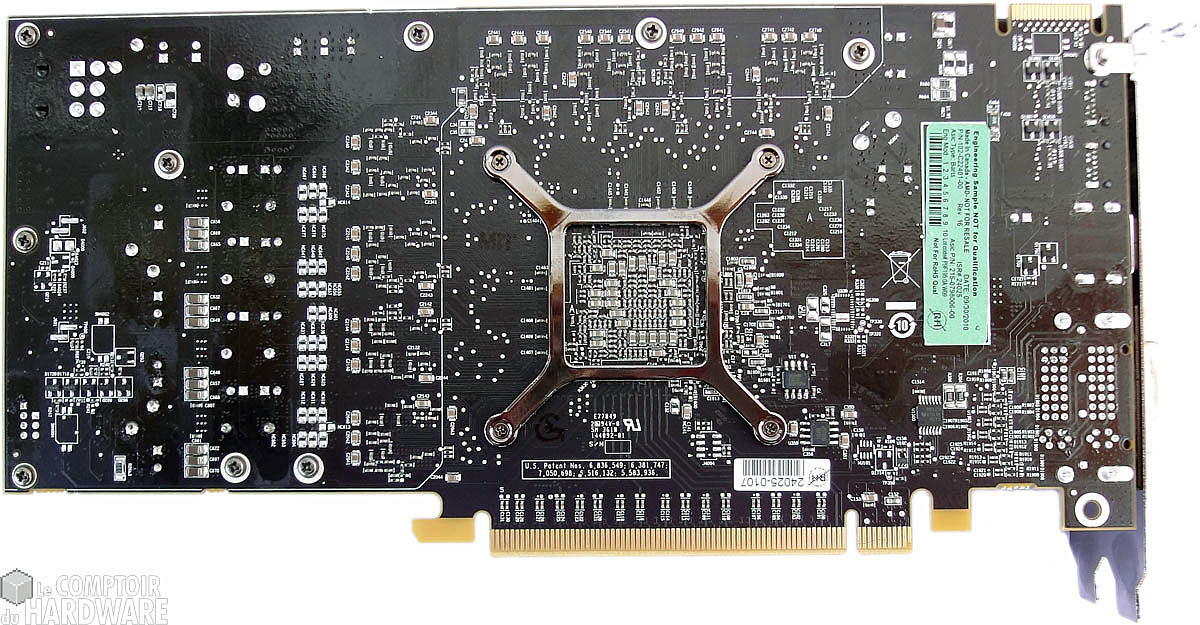

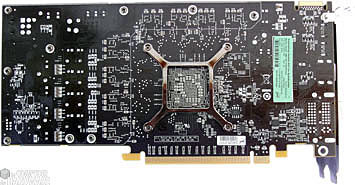

La carte mesure 23 cm de long et ne posera donc aucun souci d'installation dans la plupart des boîtiers. Le ventirad intégralement caréné recouvre la totalité du PCB donnant un aspect très sobre mais agréable à l'oeil. En retournant la carte on distingue l'unique connecteur Crossfire sur cette gamme de carte et la contre-plaque rigidifiant le PCB pour assurer un serrage suffisant du ventirad sur le GPU.



AMD RADEON HD 6850 recto [cliquer pour agrandir]AMD RADEON HD 6850 verso [cliquer pour agrandir]



Cliquer pour agrandir

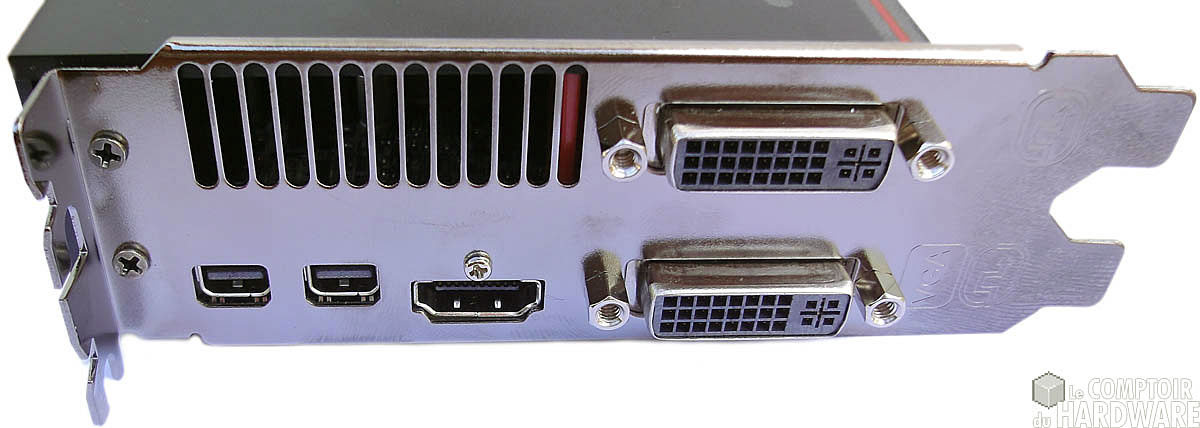

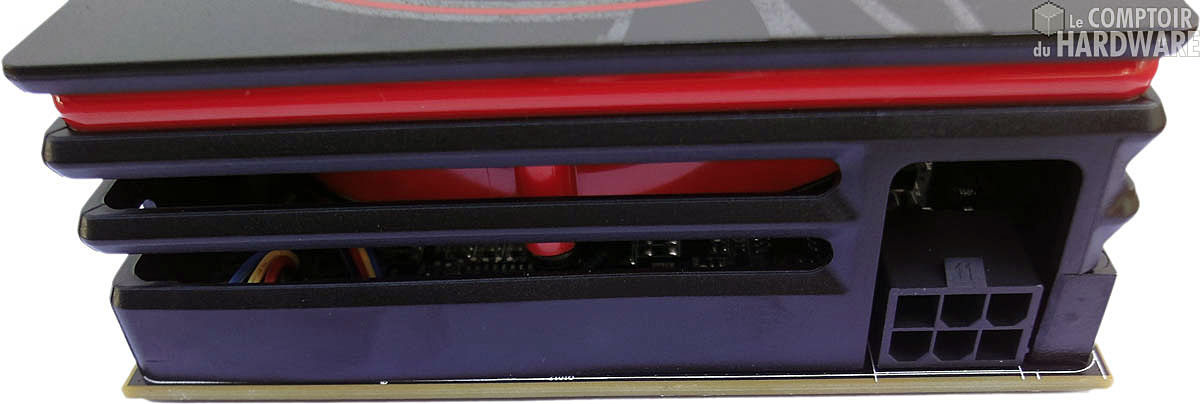

Un seul connecteur d'alimentation PCIE à 6 pins trouve place en bout de carte, l'encoche dans le carénage semble par contre prévue pour 2 (au cas où ?). Côté connecteurs vidéo, 2 DVI, un HDMI 1.4a et 2 mini Display Port 1.2 afin de profiter d'Eyefinity. Le nombre de connecteurs a par contre conduit AMD à laisser un espace ajouré très réduit pour l'évacuation de l'air chaud hors du boîtier.



alimentation AMD RADEON HD 6850 [cliquer pour agrandir]AMD RAdeon HD 6850 connecteurs vidéos [cliquer pour agrandir]



Cliquer pour agrandir

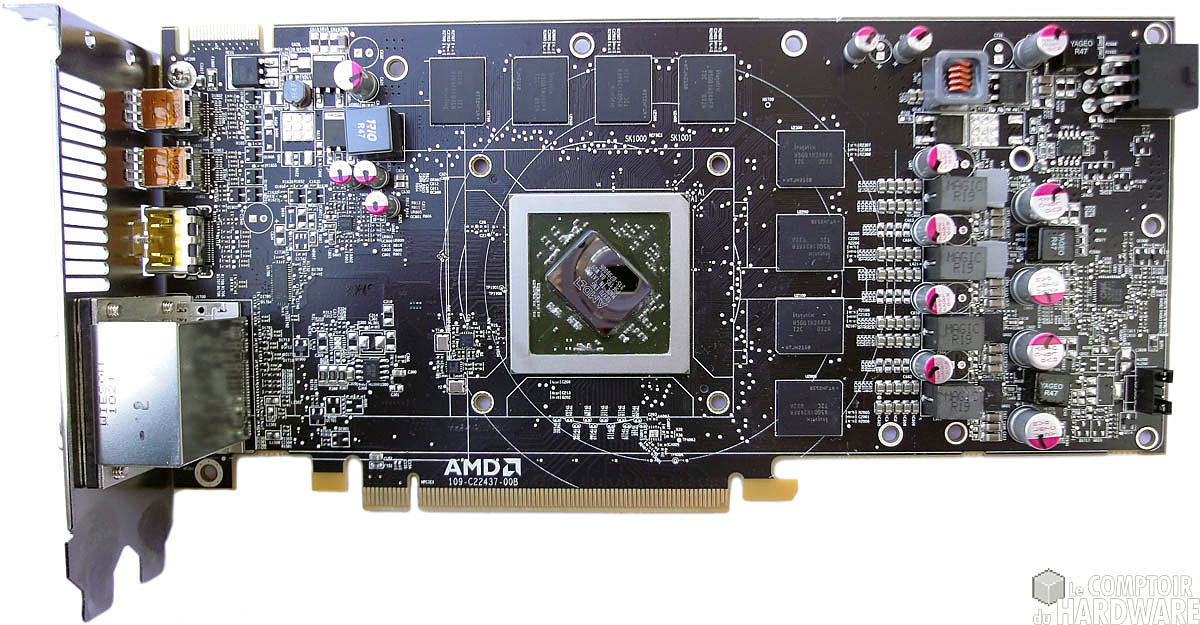

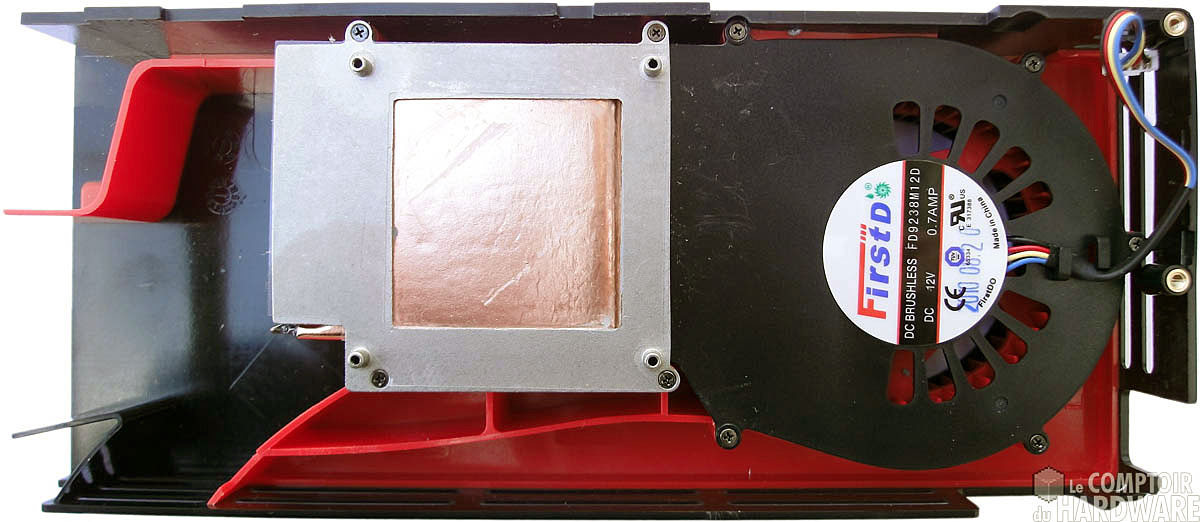

En retirant le refroidisseur, on découvre le PCB noir avec Barts qui trône au centre. Son orientation en diagonale au sein de son packaging n'est pas courante, probablement pour faciliter son câblage compte tenu de sa forme rectangulaire. Il est encadré par 8 puces GDDR5 de 128 Mo pour atteindre le gigaoctet embarqué. Les puces mémoire et l'étage d'alimentation disposent d'un radiateur en aluminium dédié (démonté pour la photo du PCB) d'un seul tenant, s'intercalant entre le PCB et le ventirad. Le radiateur de ce dernier, relativement simple est composé d'une base en cuivre surplombée d'ailettes en aluminium. Il est traversé par le flux d'air généré par un ventilateur radial présent au bout du carénage.



PCB AMD 6850 [cliquer pour agrandir]Ventirad AMD 6850 [cliquer pour agrandir]



Cliquer pour agrandir

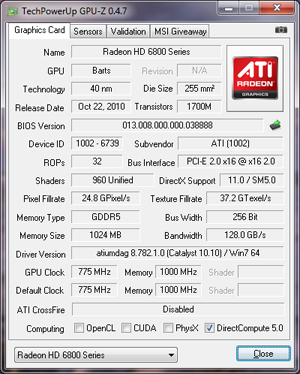

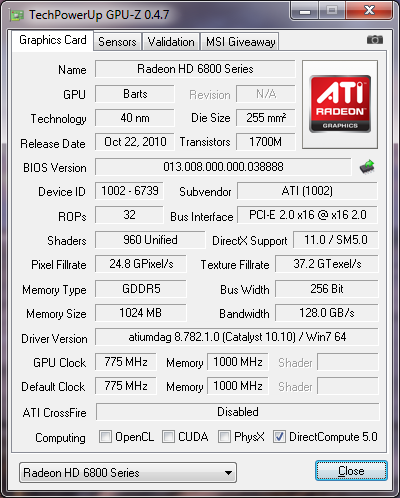

Finissons notre description de cette RADEON HD 6850 par GPU-Z. Seule la version 0.4.7 reconnait correctement Barts. La 6850 utilise donc la version "Pro" du GPU dans laquelle sont activées 960 (192 VEC5) unités de calcul et 48 TMU.  Côté fréquences, le GPU mouline à 775 MHz alors que la GDDR5 atteint pour sa part 1 GHz.

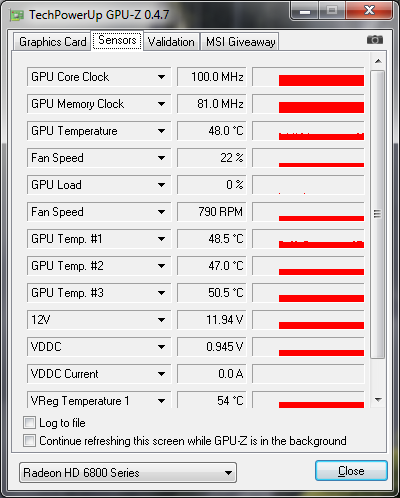

A l'instar des dernières cartes du caméléon, au repos la 6850 utilise des fréquences très faibles à savoir  100 MHz pour le GPU et 81 MHz pour la mémoire soit largement moins que les Radeon 5xxx, nous verrons l'impact sur la consommation en IDLE.



GPUZ HD 6850 [cliquer pour agrandir] GPUZ HD 6850 repos [cliquer pour agrandir]

GPUZ RADEON HD 6850



C'est tout pour la Radeon HD 6850 passons à sa grande soeur page suivante.
