• XFX R7870 Black Edition Overclocked

Dès le déballage de la carte on se retrouve en terrain connu avec ce modèle double dissipation de XFX. On retrouve en effet les caractéristiques propres à ce dissipateur à savoir un carter métallique ainsi que 2 ventilateurs axiaux de 75 mm. La carte utilise un PCB noir de 24 cm, le refroidisseur dépasse de quelques mm à l'extrémité de ce dernier. Comme sa petite soeur, on ne retrouve qu'un seul connecteur CrossFireX :



XFX R7870 Overclocked Double Dissipation : face avant [cliquer pour agrandir]XFX R7870 Overclocked Double Dissipation : face arrière [cliquer pour agrandir]

La HD 7870 Black Edition Overclocked d'XFX face avant et arrière - Cliquer pour agrandir



Côté panel c'est mieux que la version de référence puisque l'on retrouve enfin les 2 connecteurs DVI Dual Link en sus des HDMI 1.4a high speed et enfin deux mini Display Port 1.2, XFX nVIDIA profite propose toute la connectique moderne avec 2 DVI Dual Link, une HDMI 1.4a high speed et deux mini Display Port 1.2. L'évacuation de l'air chaud a donc dû être réduite ce qui n'a pas grande importance avec des ventilateurs axiaux, le constructeur s'est même permis sa traditionnelle découpe personnalisée... Côté alimentation, la nouvelle née nécessite cette fois 2 connecteurs à 6 pins, XFX les a comme souvent positionnés sur la tranche de la carte.



XFX R7870 Overclocked Double Dissipation : connecteurs [cliquer pour agrandir]XFX R7870 Overclocked Double Dissipation : alimentations PCIE [cliquer pour agrandir]

Connecteurs de l'XFX R7870 Black Edition Overclocked Double Dissipation- Cliquer pour agrandir



Pour finir jetons un coup d'oeil au refroidisseur : une base en cuivre d'où s'extraient 4 caloducs répartissant la chaleur dégagée par le GPU au sein du radiateur en aluminium surplombant cette dernière. Le flux d'air généré par les deux ventilateurs axiaux faisant le reste ! La carte une fois dénudée laisse apparaitre le GPU entouré des puces mémoires et l'étage d'alimentation à nouveau à gauche.



XFX R7870 Overclocked Double Dissipation : ventirad [cliquer pour agrandir]XFX R7870 Overclocked Double Dissipation : carte nue [cliquer pour agrandir]

Le refroidisseur et la carte dénudée - Cliquer pour agrandir



L'étage d'alimentation emploie cette fois 5 phases pour le GPU. On constate toujours la présence d'emplacements vides tracés sur le PCB pour d'éventuels transistors de puissance additionnels, un même PCB pouvant être utilisé pour plusieurs modèles afin de limiter les coûts de développement.



XFX R7870 Overclocked Double Dissipation : étage alimentation GPU [cliquer pour agrandir]XFX R7870 Overclocked Double Dissipation : étage alimentation mémoire [cliquer pour agrandir]

L'étage d'alimentation - Cliquer pour agrandir

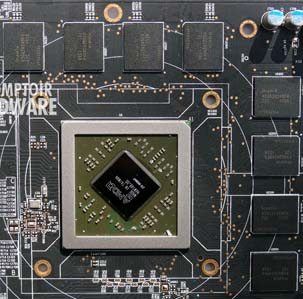

Hormis le marquage, difficile de différencier physiquement les deux versions de Pitcairn. Du côté de la mémoire, pas de changement puisque ce sont toujours des puces GDDR5 T2C d'origine Hynix et certifiées à 1.25 GHz qui ont été retenues par XFX pour son modèle Black Edition.



XFX R7870 Overclocked Double Dissipation : Pitcairn XT [cliquer pour agrandir]XFX R7870 Overclocked Double Dissipation : GDDR5 [cliquer pour agrandir]

Mister Pitcairn et les puces mémoires - Cliquer pour agrandir

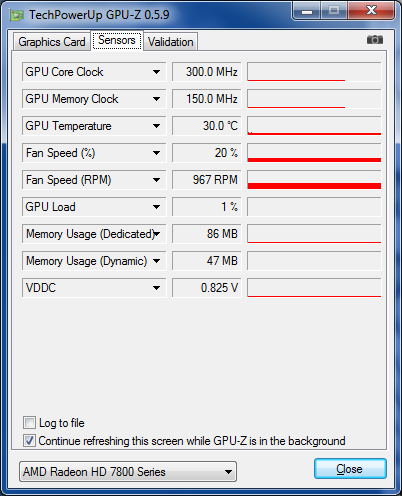

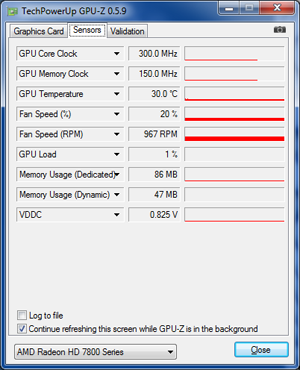

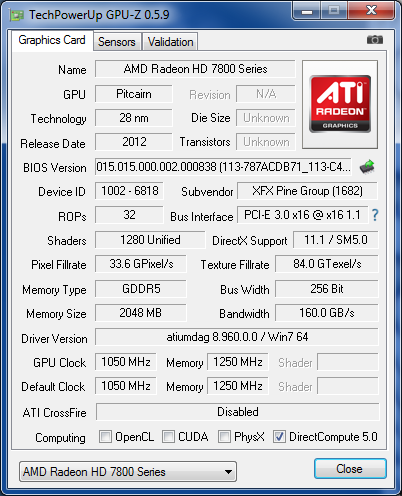

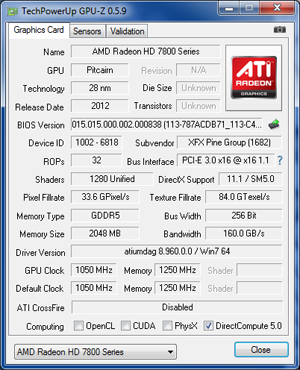

Pour conclure cette page, un petit coup d'oeil au travers de GPUZ à la carte : cette fois on retrouve bien la version pleine et entière de Pitcairn embarquant pas moins de 1280 unités de calculs et 80 TMU. Le bus mémoire et le nombre de ROP n'évolue pas de leur côté par rapport à la HD 7850. Du côté des fréquences, XFX a cadencé sa carte à 1050 MHz pour le GPU et 1250 soit un gain de 50 MHz dans les 2 cas par rapport au design de référence, on a déjà connu XFX moins conservateur... Les fréquences au repos n'évoluent pas quant à elles.



GPU-Z XFX R7870 Overclocked Double Dissipation [cliquer pour agrandir]GPU-Z XFX R7870 Overclocked Double Dissipation : fréquences au repos [cliquer pour agrandir]

GPU-Z : caractéristiques et fréquences - Cliquer pour agrandir



C'est tout pour la présentation de nos cartes, voyons page suivante le protocole de test retenu.
