• Gigabyte GV-R7850OC-2GD

AMD n'ayant pas jugé utile de nous procurer des HD 7850 et HD 7870, nous avons dû nous tourner vers les fabricants de cartes graphiques pour obtenir les précieux sésames indispensables à nos tests. Gigabyte nous a ainsi fait parvenir sa GV-R7850OC-2GD. Derrière ce nom se cache une HD 7850 employant 2 Go de mémoire vidéo et overclockée. Elle utilise en conséquence le refroidisseur spécifique de la marque, le WindForce basé sur 2 ventilateurs de 10 cm de diamètre. L'arrière de la carte fait apparaitre la traditionnelle couleur bleue du constructeur pour le PCB. Ce dernier ne mesure que 21 cm, toutefois le refroidisseur dépasse de 3 cm environ à l'arrière de la carte. Pour finir, notons la présence d'un seul connecteur CrossFireX :

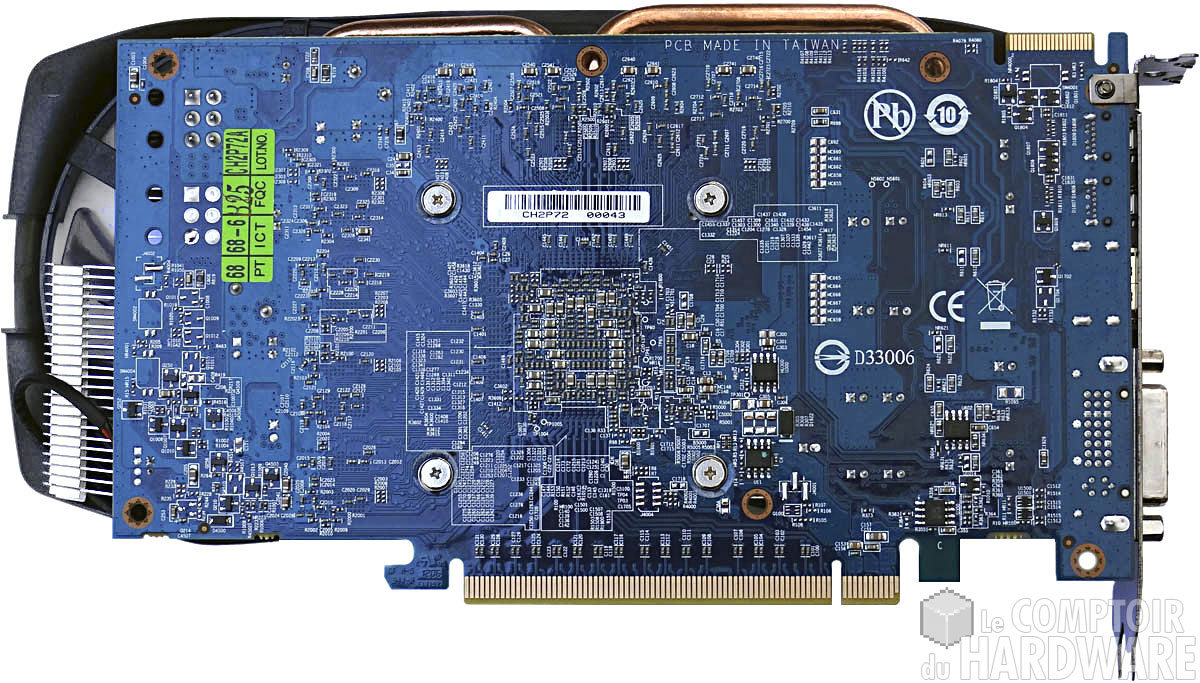

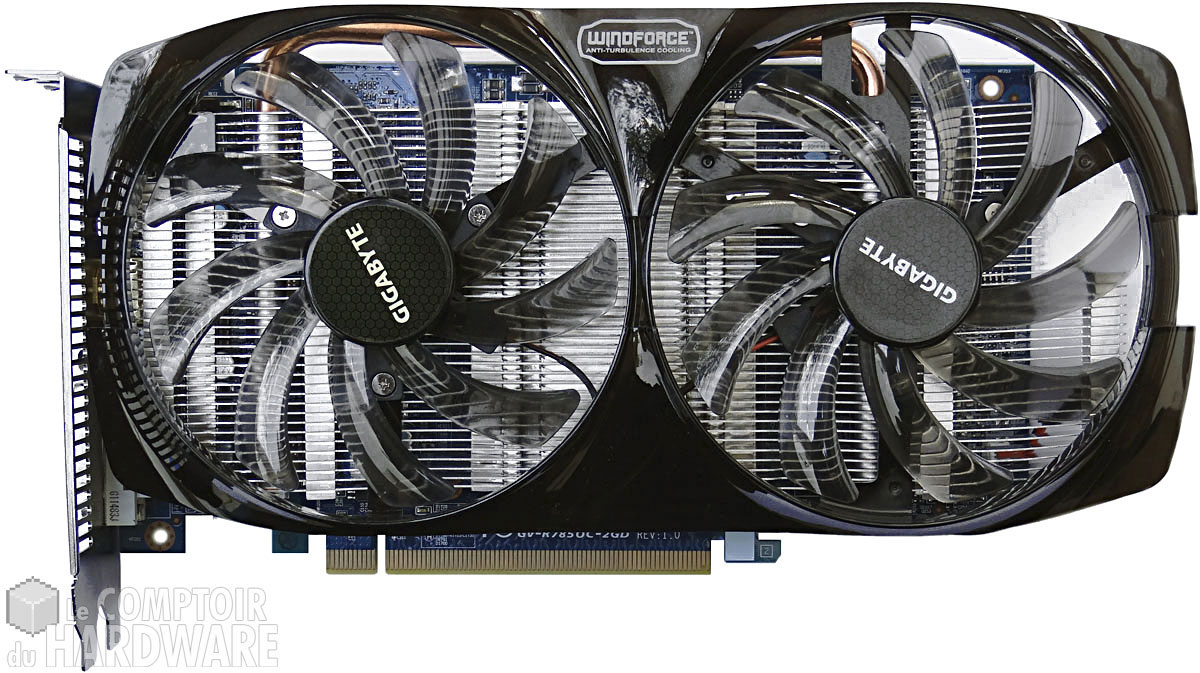

Gigabyte GV-R7850OC-2GD : face avant [cliquer pour agrandir]Gigabyte GV-R7850OC-2GD : face arrière [cliquer pour agrandir]

La Gigabyte GV-R7850OC-2GD face avant et arrière - Cliquer pour agrandir

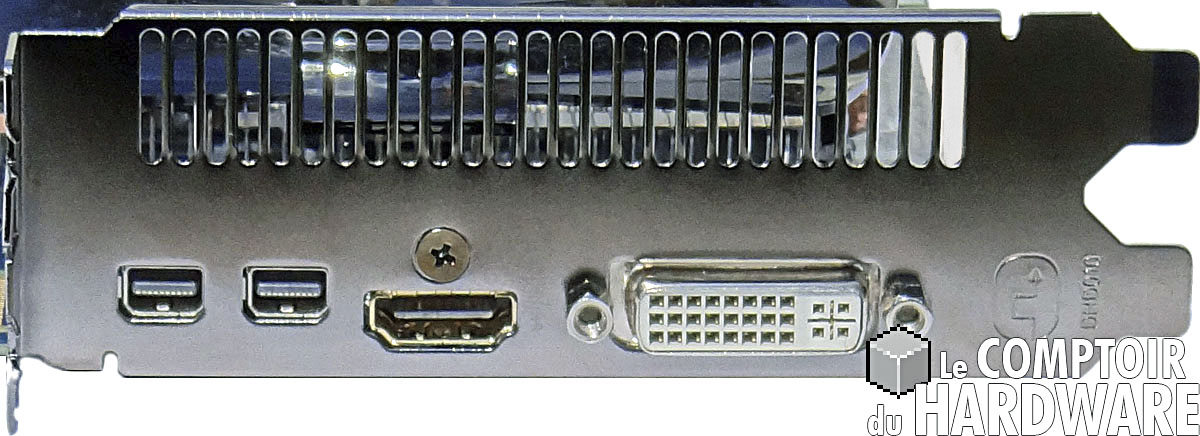

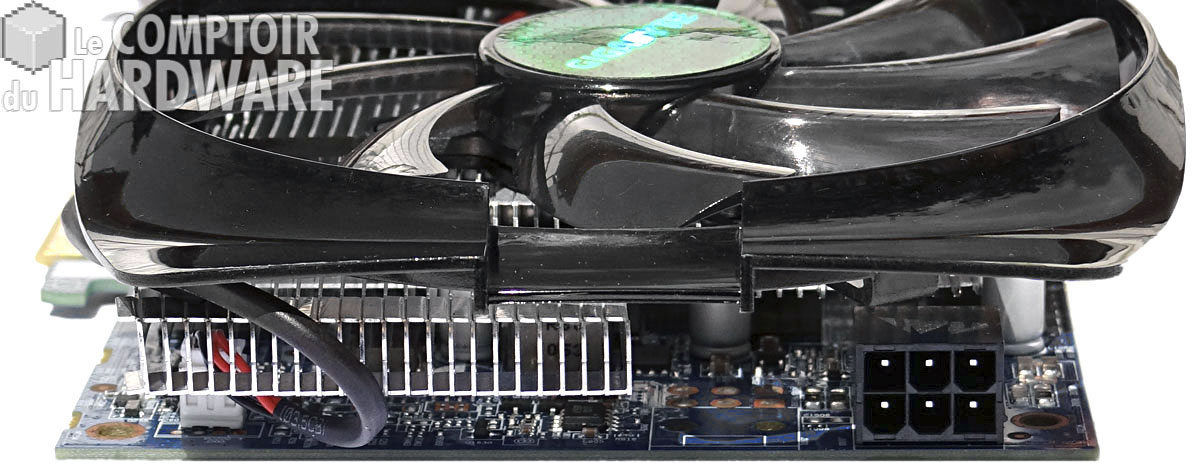

Côté panel, on retrouve celui caractéristique des HD 700 à savoir un connecteur DVI Dual Link, un HDMI 1.4a high speed et enfin deux mini Display Port 1.2. L'évacuation de l'air chaud est réalisée via les découpes sur l'intégralité du slot supérieur du bracket, adieu donc second port DVI... Côté alimentation, la HD 7850 se contente d'un connecteur à 6 pins, gage de consommation contenue et Gigabyte l'a placé au bout du PCB vu sa faible longueur et compte tenue du différentiel de taille avec le refroidisseur.



GV-R7850OC-2GD : connecteurs [cliquer pour agrandir]GV-R7850OC-2GD : alimentations PCIE [cliquer pour agrandir]

Connecteurs de la Gigabyte GV-R7850OC-2GD - Cliquer pour agrandir

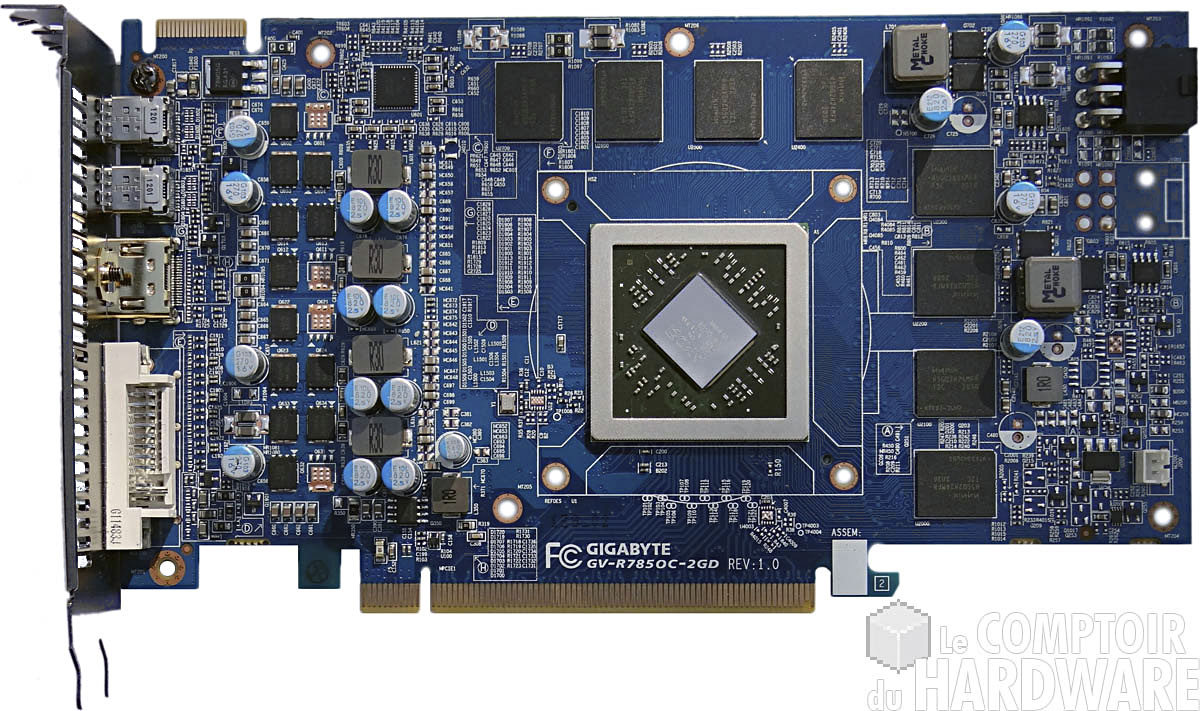

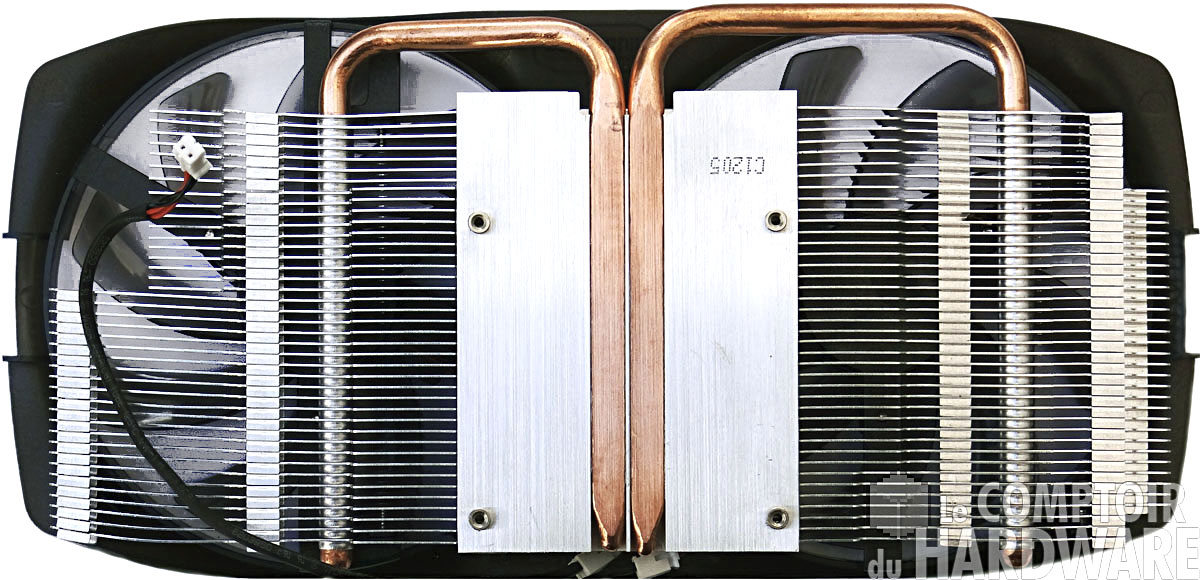

Puisque l'on parle de ce dernier, hormis les 2 ventilateurs axiaux de 10cm, il est constitué de 2 caloducs Direct Touch encastrés dans une base en aluminium surplombé d'un radiateur à base d'ailettes du même matériau où aboutissent les 2 Heat-Pipes permettant de répartir au mieux les calories à dissiper. Il est toutefois décevant de constater que l'alimentation des ventilateurs est assurée par un connecteur à 2 pins, trop souvent gage d'une thermorégulation peu aboutie... La carte dénudée laisse apparaitre le GPU au centre entouré de 8 puces GDDR5 de 256 Mo. L'étage d'alimentation principal est déporté côté panel plutôt que traditionnellement en bout de carte afin d'optimiser l'encombrement.



Gigabyte GV-R7850OC-2GD : ventirad [cliquer pour agrandir]Gigabyte GV-R7850OC-2GD : carte nue [cliquer pour agrandir]

Le refroidisseur et la carte dénudée - Cliquer pour agrandir

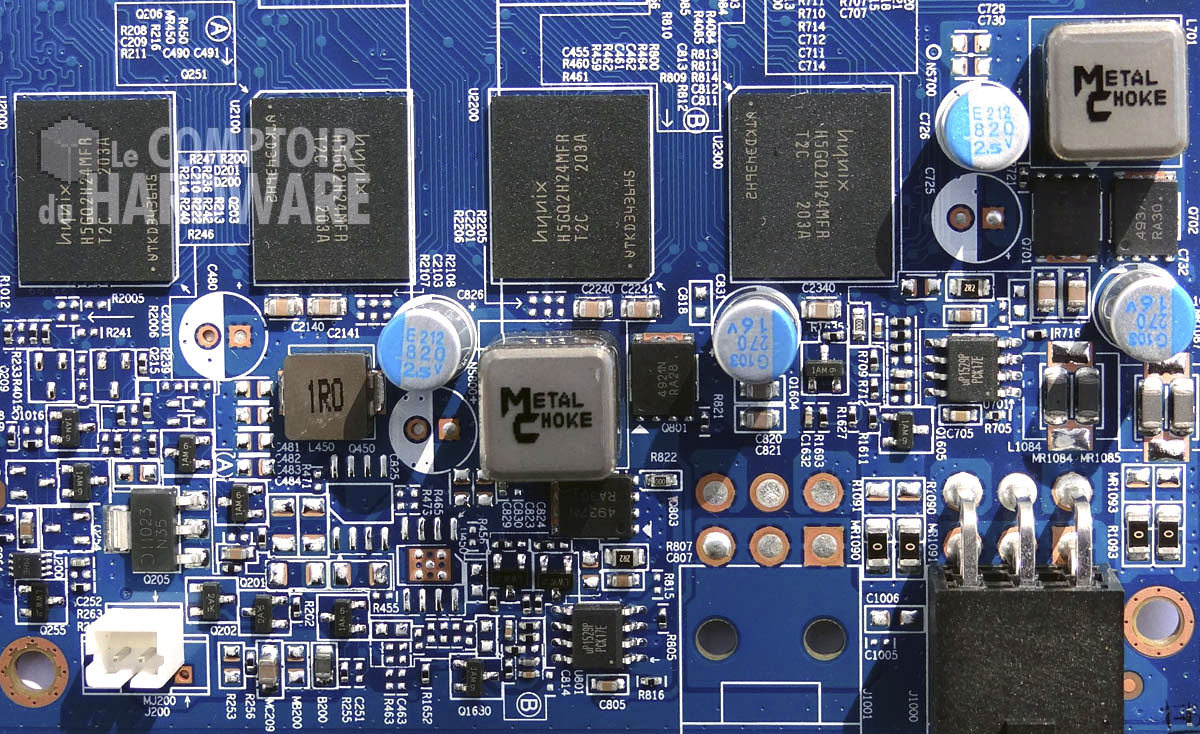

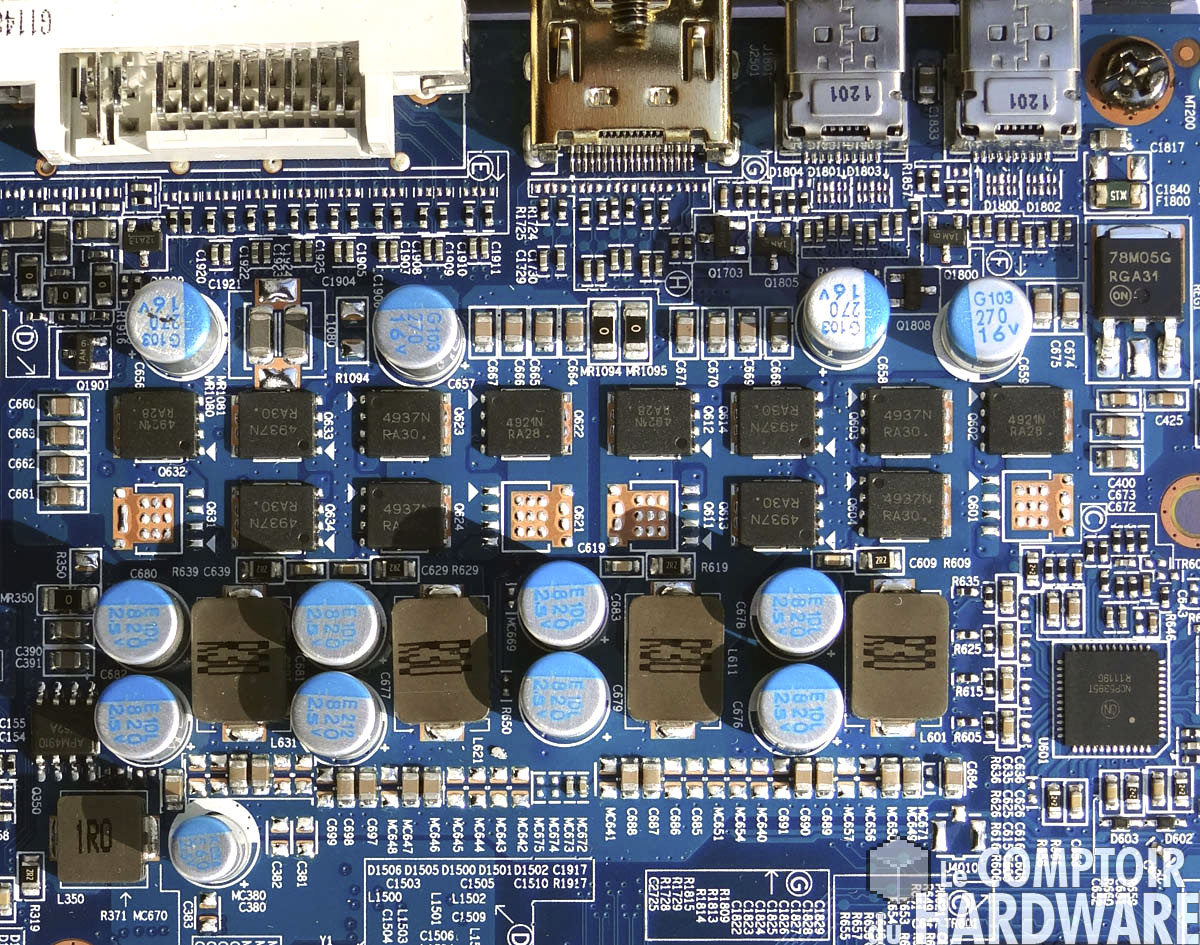

Le GPU dispose donc d'une alimentation à 4 phases (notons la présence d'emplacement pour une cinquième sur le PCB alors que la mémoire se contente plus modestement d'une phase en bout de carte. Il est intéressant de signaler à nouveau la présence d'un emplacement pour un second connecteur PCIE à 6 pins à côté du premier, ce PCB pouvant à priori être commun aux HD 7870 et HD 7850.



Gigabyte GV-R7850OC-2GD : étage dalimentation [cliquer pour agrandir]Gigabyte GV-R7850OC-2GD : étage dalimentations [cliquer pour agrandir]

L'étage d'alimentation - Cliquer pour agrandir

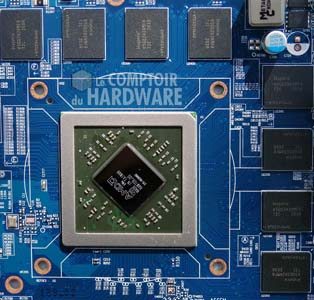

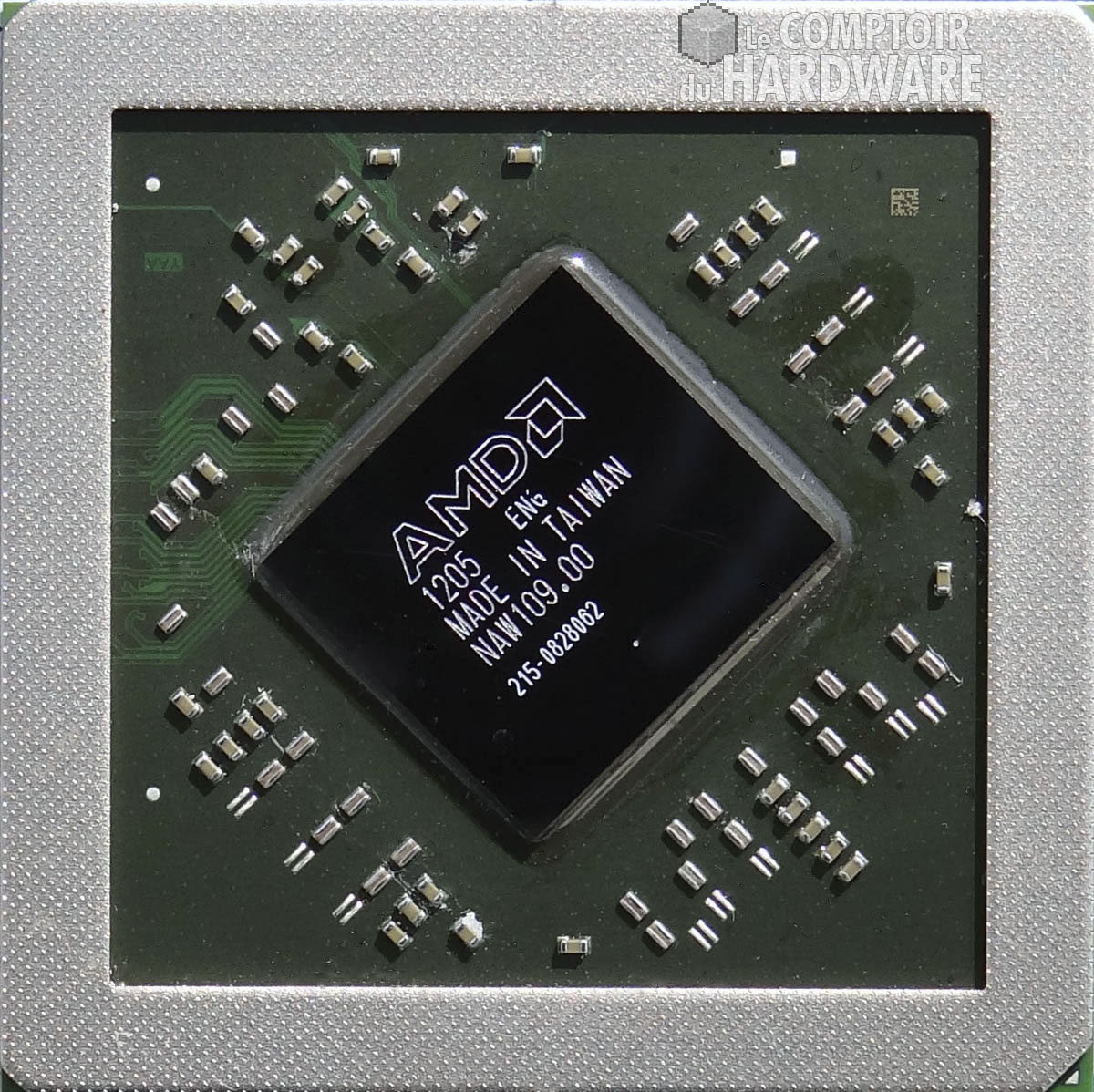

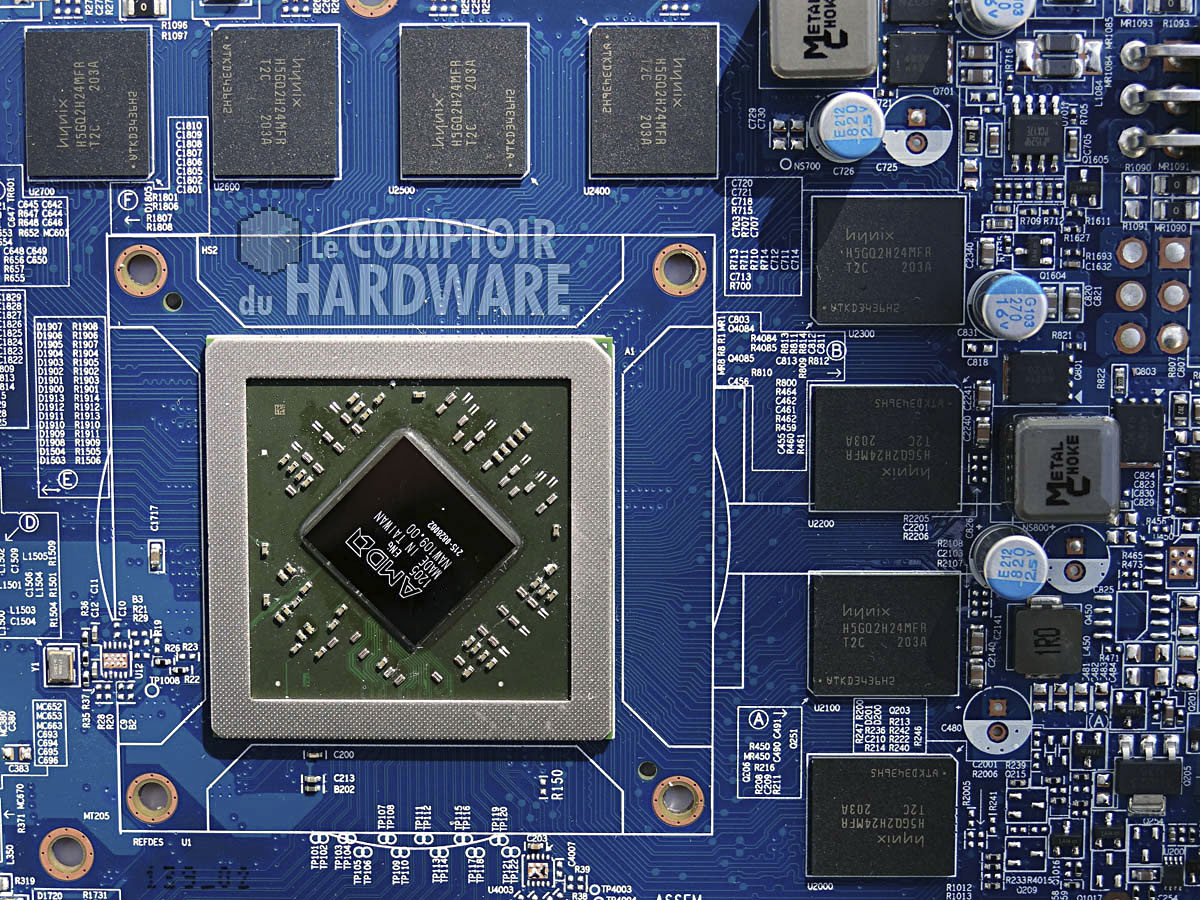

Mister Pitcairn en gros plan et dénudé, pas de heatspreader contrairement à Tahiti, par contre toujours une orientation à 45° de la puce au sein de son packaging. Côté GDDR5, c'est toujours Hynix qui fournit les puces de 256 Mo pour un total de 2 Go sur la carte, elles sont certifiées jusqu'à 1.25 GHz.



Gigabyte GV-R7850OC-2GD : Pitcairn Pro [cliquer pour agrandir]Gigabyte GV-R7850OC-2GD : GDDR5 [cliquer pour agrandir]

Mister Pitcairn et les puces mémoires - Cliquer pour agrandir

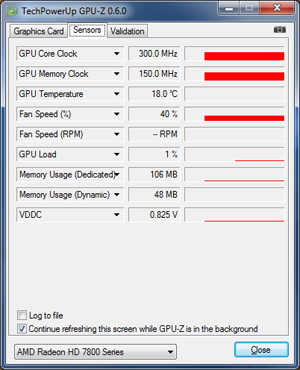

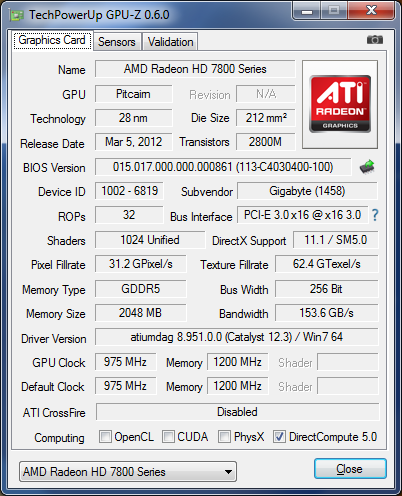

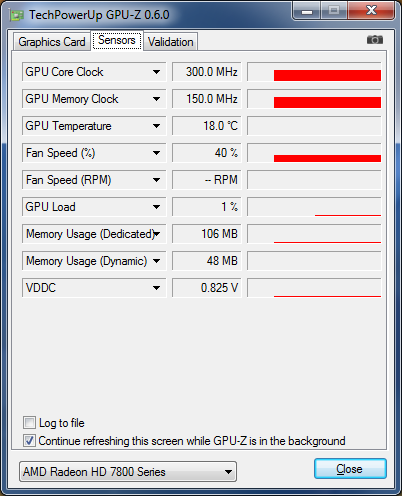

Pour conclure cette page, un petit tour dans les entrailles de la carte via GPU-Z 0.6.0 : le GPU mouline à 975 MHz sur cette Gigabyte alors que les spécifications d'AMD sont de 860 MHz pour la HD 7850 de référence. Côté mémoire, la fréquence n'évolue pas par rapport au modèle de référence à 1,2 GHz sur bus 256 Bits. Pas de surprise au repos avec les valeurs traditionnelles des RADEON. La version Pro de Pitcairn utilisée sur les HD 7850 se voit amputée de 4 CU conduisant à la perte de 256 unités de calcul et 16 TMU, les ROP et le bus mémoire étant stables. Pour finir notons l'activation effective du PCIE 3.0 contrairement au concurrent pour le moment (attente validationpar le PCIe consortium).



GPU-Z Gigabyte GV-R7850OC-2GD [cliquer pour agrandir]GPU-Z Gigabyte GV-R7850OC-2GD : fréquences au repos [cliquer pour agrandir]

GPU-Z : caractéristiques et fréquences - Cliquer pour agrandir



C'est tout pour la présentation de cette Gigabyte GV-R7850-2GD, voyons page suivante la HD 7870 en provenance d'XFX.
