• ASUS GTX 1070 & 1080 Strix Gaming OC

Nous avons eu l'opportunité de nous procurer deux cartes en provenance d'ASUS les GTX 1070 et 1080 Strix Gaming OC malheureusement flashées avec un bios spécial presse que nous avons dû modifier... Commençons par la 1070. Elle arbore un design à 3 ventilateurs axiaux de 9cm dans une livrée noire encadrés par des échancrures rétroéclairées via LED (couleur personnalisable) et s'arrêtant totalement au repos. La carte est plus large que l'équerre de fixation avec +2.4cm. Côté longueur on obtient 30cm sachant que le PCB, recouvert d'une backplate, se "contente" de 28,5cm. Le logo ROG sur la face arrière est rétroéclairé lui aussi par le biais de LED. Enfin la carte accuse 1070g sur la balance.



Asus GTX 1070 Strix OC Recto [cliquer pour agrandir]Asus GTX 1070 Strix OC Verso [cliquer pour agrandir]

ASUS GTX 1070 Strix Gaming OC - Cliquer pour agrandir

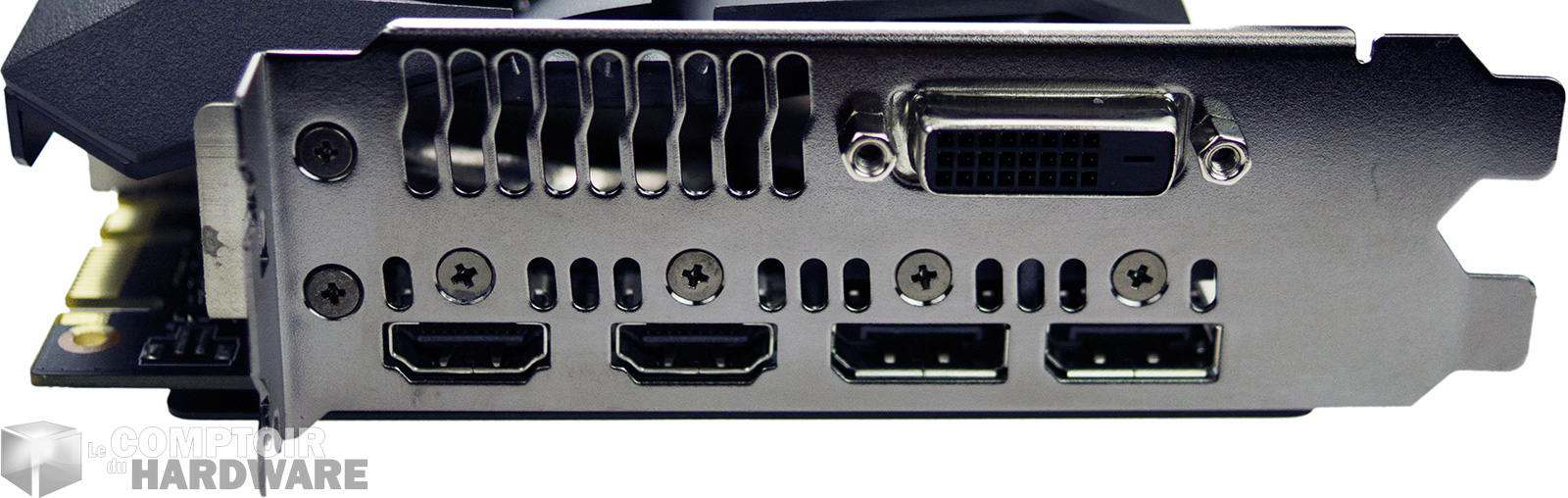

Le panel de connexion est similaire à la FE, même si Asus a préféré 2 HDMI + 2 DP (au lieu de 1+3) et un DVI(-D), les découpes pour l'évacuation de l'air variant légèrement de la carte de référence sachant qu'avec une ventilation axiale, ce point a peu d'importance. L'alimentation électrique additionnelle est assurée par un seul connecteur à 8 pins à l'instar de la Founders Edition. Le logo ROG sur la tranche est lui aussi rétroéclairé.



Asus GTX 1070 Strix OC panel [cliquer pour agrandir]Asus GTX 1070 Strix OC connecteur alimentation [cliquer pour agrandir]

Connecteurs vidéo et d'alimentation - Cliquer pour agrandir



En démontant le refroidisseur, on constate la présence de 5 caloducs Direct Touch (3 sont en contact avec le GPU) encastrés au sein d'une base en aluminium. Ces derniers répartissent la chaleur produite par le processeur graphique à travers le radiateur constitué de nombreuses ailettes en aluminium. Notons que les puces mémoires disposent d'un refroidisseur dédié, en réalité une plaque métallique qui profite du flux d'air. L'étage d'alimentation est en contact avec le ventirad via un pad thermique. La carte dénudée laisse apparaitre le GP104 au centre entouré des 8 puces mémoires.



Asus GTX 1070 Strix OC radiateur [cliquer pour agrandir]Asus GTX 1070 Strix OC PCB [cliquer pour agrandir]

Radiateur et PCB - Cliquer pour agrandir

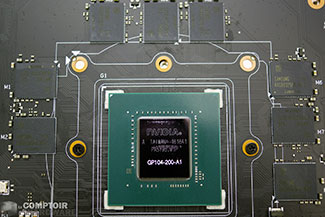

Le GPU en révision A1 est identifié comme étant la version 200, indiquant une puce amputée de 5 SM. Les puces mémoires l'accompagnant sont fournies par Samsung et d'une capacité individuelle d'1 Go et certifiées à 8 Gbps. L'étage d'alimentation est constitué de 6+1 phases dédiées au GPU et à la mémoire.



Asus GTX 1070 Strix OC CPU et GDDR5 [cliquer pour agrandir]Asus GTX 1070 Strix OC phases [cliquer pour agrandir]

GPU et VRM - Cliquer pour agrandir

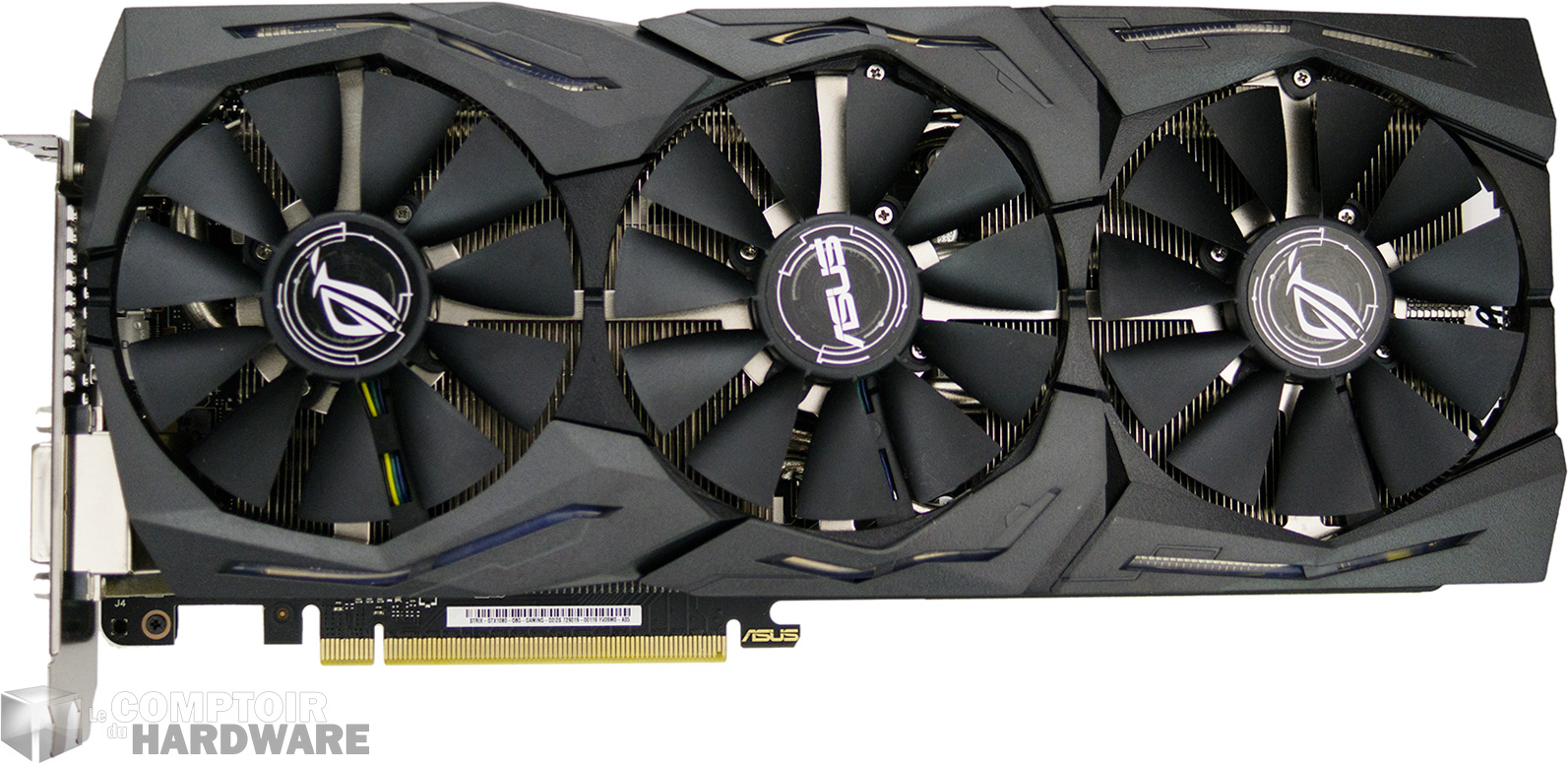

Poursuivons avec la 1080 Strix cette fois : elle arbore elle aussi un design à 3 ventilateurs axiaux de 9cm dans une livrée noire encadrés par des échancrures rétroéclairées via LED (couleurs personnalisables) et s'arrêtant totalement au repos. La carte est plus large que l'équerre de fixation avec +2.4cm. Côté longueur on obtient 30cm sachant que le PCB lui aussi recouvert d'une backplate, se "contente" de 28,5cm. Le logo ROG sur la face arrière est rétroéclairé lui aussi par le biais de LED. Enfin la carte accuse 1080g sur la balance. :



Asus GTX 1080 Strix OC Recto [cliquer pour agrandir]Asus GTX 1080 Strix OC Verso [cliquer pour agrandir]

ASUS GTX 1080 Strix Gaming OC - Cliquer pour agrandir



Le panel de connexion est identique à la 1070 Strix avec 2 HDMI, 2 DP et un DVI(-D). L'alimentation électrique additionnelle est assurée par un connecteur à 8 pins auquel ASUS à adjoint un second à 6 pins. Le logo ROG sur la tranche est lui aussi rétroéclairé.



Asus GTX 1080 Strix OC panel [cliquer pour agrandir]Asus GTX 1080 Strix OC connecteur alimentation [cliquer pour agrandir]

Connecteurs vidéo et d'alimentation - Cliquer pour agrandir



En démontant le refroidisseur, on constate que ce dernier est strictement identique à celui de la 1070 Strix. La carte dénudée laisse apparaitre un PCB très similaire, mais avec un étage d'alimentation davantage fourni.



Asus GTX 1080 Strix OC radiateur [cliquer pour agrandir]Asus GTX 1080 Strix OC PCB [cliquer pour agrandir]

Radiateur et PCB - Cliquer pour agrandir



Le GP104 en révision A1 est identifié comme étant la version 400 cette fois, c'est-à-dire la puce complète. Les puces mémoires l'accompagnant sont fournies par Micron, GDDR5X oblige, et font chacune 1 Go certifié à 10 Gbps. L'étage d'alimentation passe à 8+2 phases, de quoi alimenter en toute quiétude une telle carte.



Asus GTX 1080 Strix OC CPU et GDDR5X [cliquer pour agrandir]Asus GTX 1080 Strix OC phases [cliquer pour agrandir]

GPU et VRM - Cliquer pour agrandir



C'est tout pour les cartes d'ASUS, voyons page suivante le protocole de test.
