• Présentation

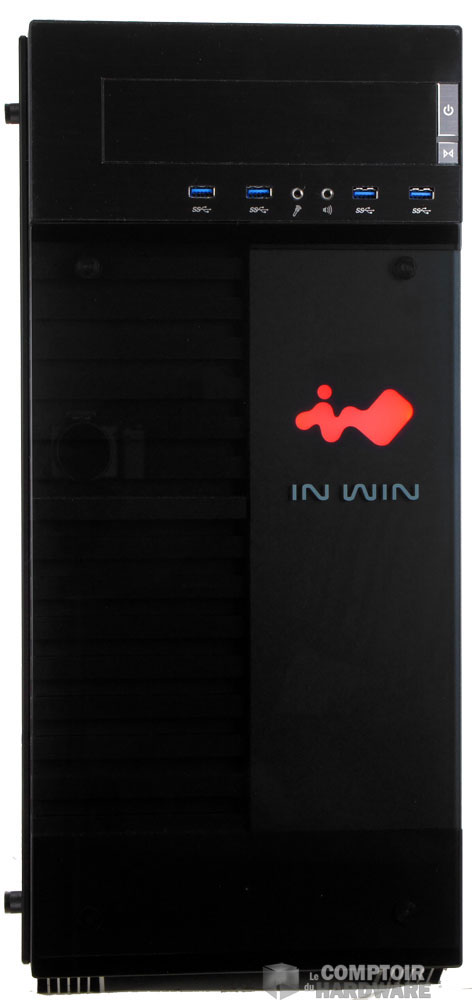

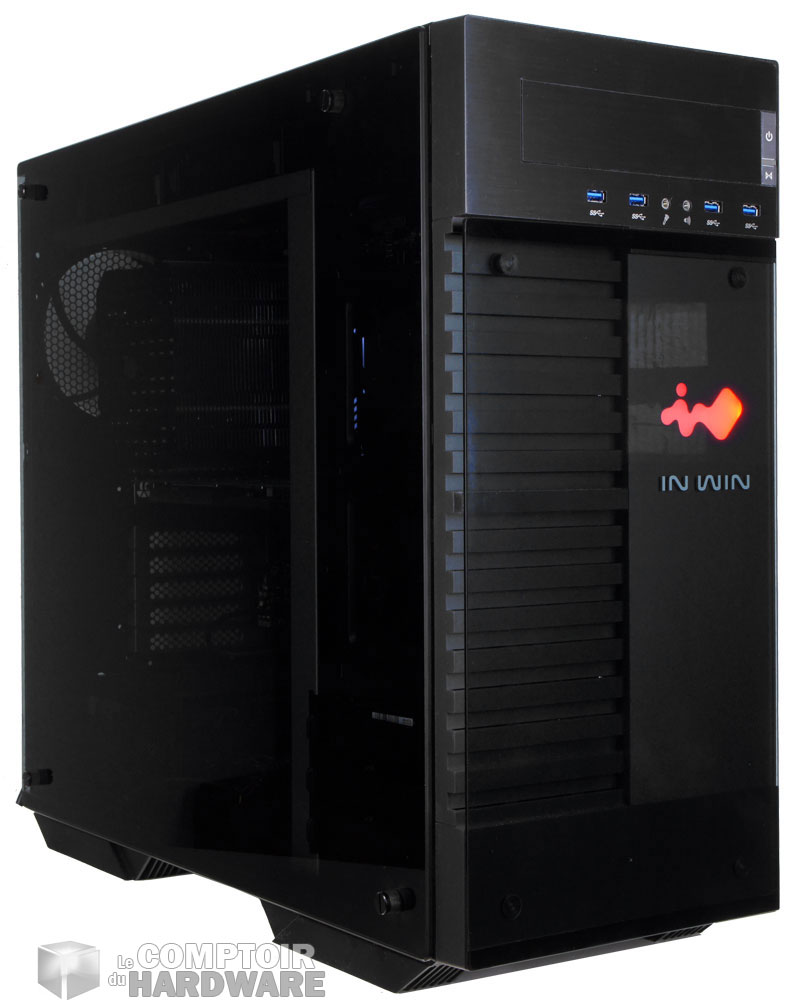

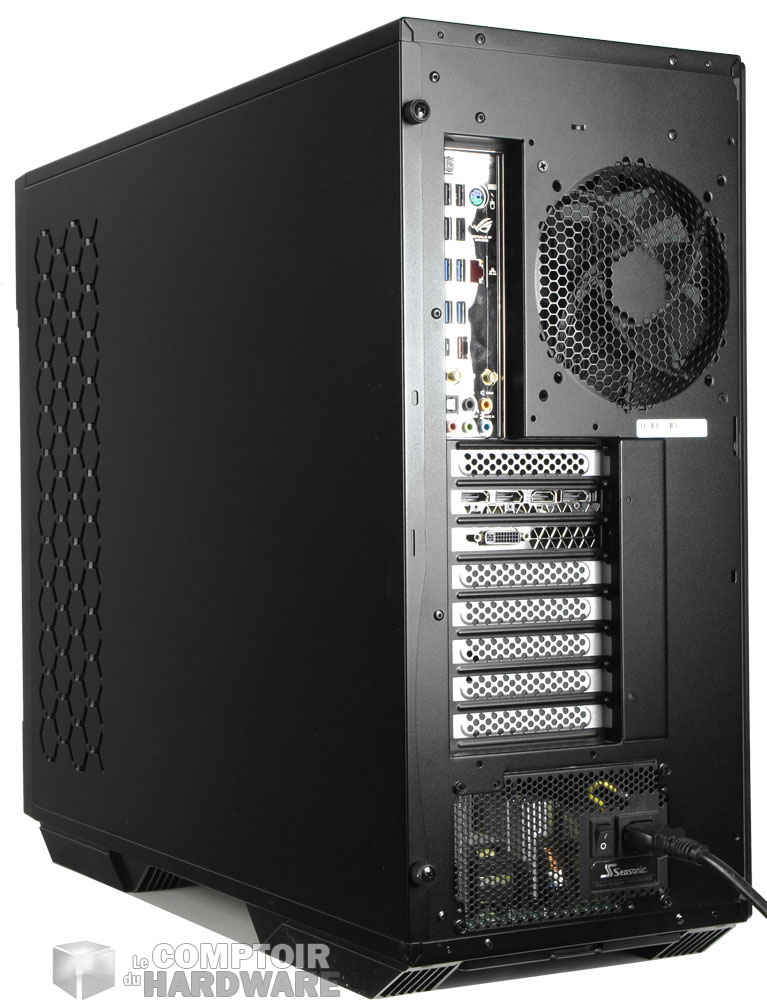

Le In Win 509 de devant [cliquer pour agrandir]Le même, pris par derrière [cliquer pour agrandir]

509 + 509 = 1018



In Win 509
Couleur Noir/rouge et Noir/gris
Famille

grand tour

Dimensions (en mm)

527 x 235 x 578

Poids

14 kg

Matériaux Acier, verre
Formats de carte

E-ATX / ATX / Micro ATX / Mini ITX

Baies 5,25" 1
Baies 3,5" 5
Baies 2,5" 4 + 5 (3.5" compatibles)
Restrictions

CPU : 188 mm

GPU : 370 mm

PSU : 230 mm

Connectique en façade 4 x USB 3.0 +  I/O Audio
Ventilation fournie

Aucun, zéro, nada, que dalle

Prix officiel

180€

En extrayant le 509 de son carton, nous évitons de justesse le tour de rein en soulevant ce boîtier de 14kg. La touche In Win se retrouve dans les lignes droites et parallèles du châssis dont les dimensions sont de 527mm de hauteur, 235mm de largeur et 578mm de profondeur.

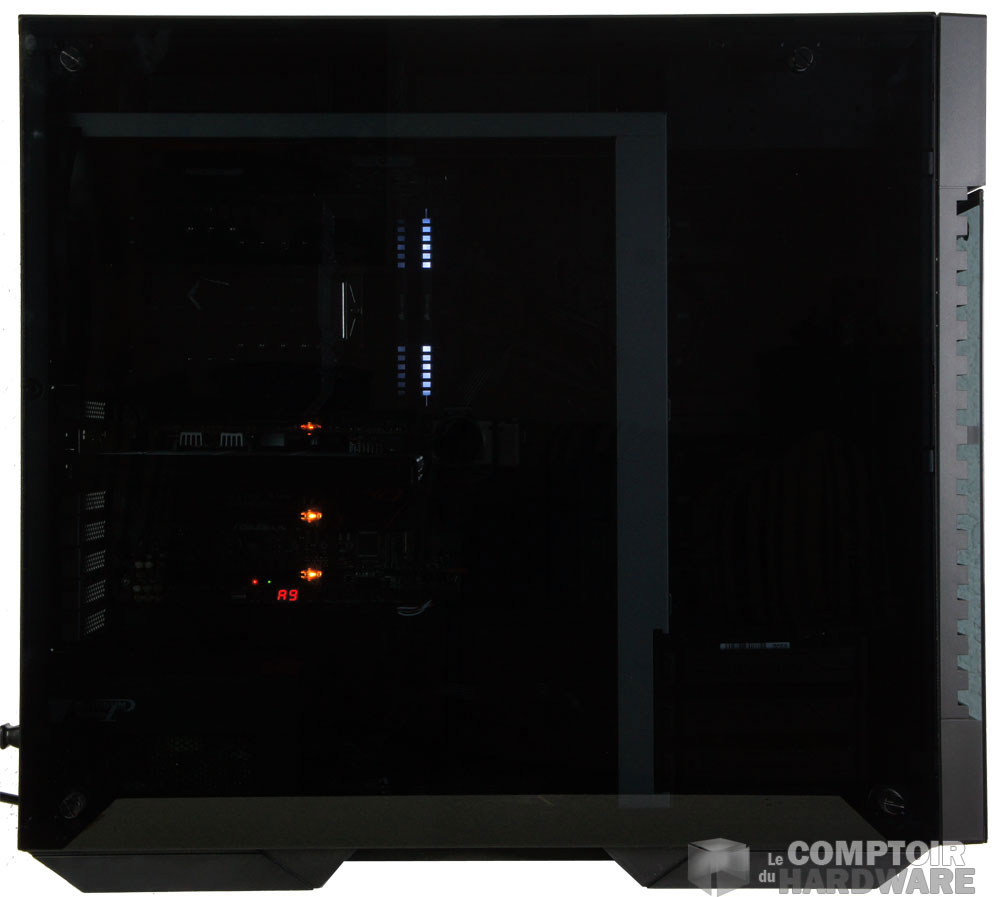

Le panneau en verre trempé [cliquer pour agrandir]

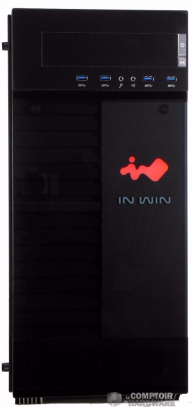

Le verre se retrouve en premier lieu sur la façade et occupe les 3/4 de cette face. La plaque est collée sur un support en plastique qui servira à cacher l'intérieur. On retrouve sur la partie haute un logo qui s'illumine en rouge lorsque tout fonctionne. Le dernier quart est occupé par une baie externe de 5.25". En dessous de cette baie se sont glissés quatre ports USB 3.0 Super Speed et les E/S audio, alors qu'à droite nous retrouvons deux boutons métallisés permettant la mise en marche de la machine.

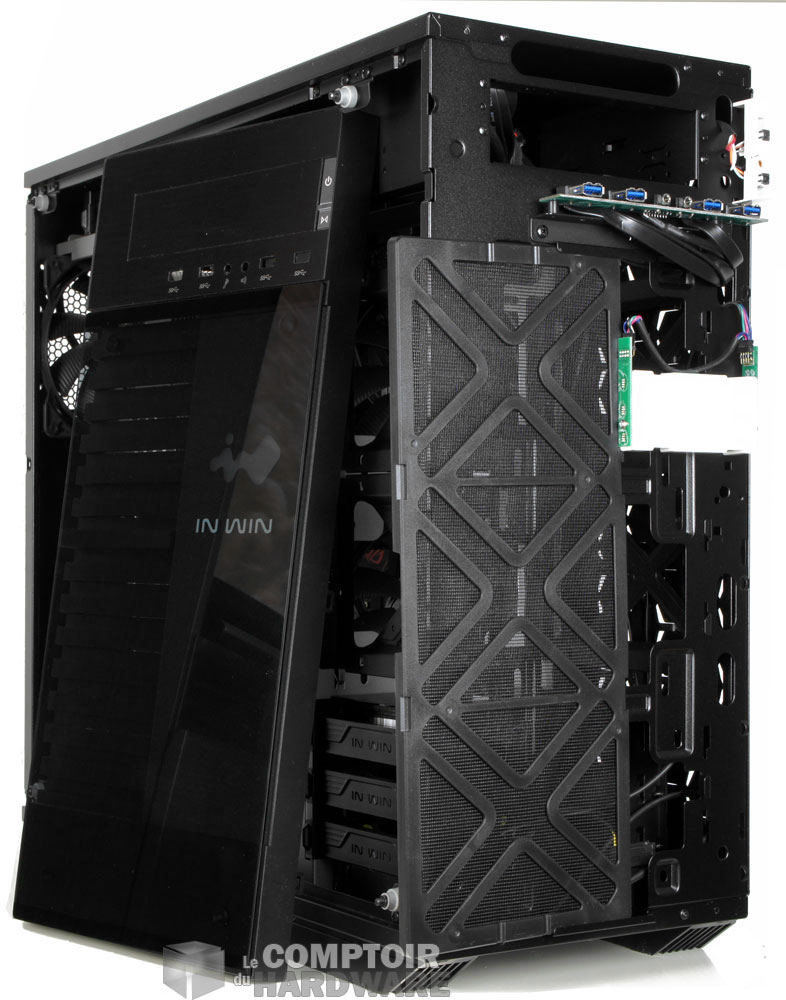

La façade et le front panel [cliquer pour agrandir]Le capot avant démonté [cliquer pour agrandir]

La façade en détail

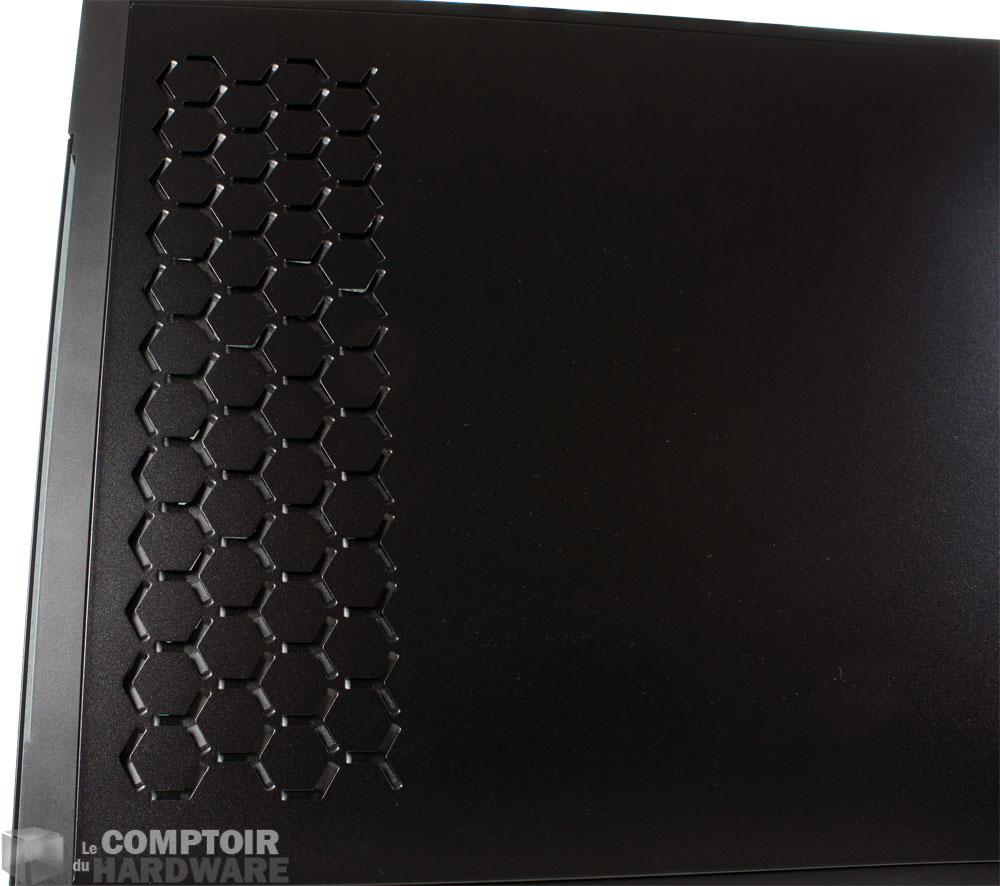

L'aération sur le côté droit [cliquer pour agrandir]Le panneau de droite propose une aération sur sa partie avant, dont le design reprend celui que nous avions aperçu sur le In Win 805, et plus récemment le 303 (flashback !). En passant sur la gauche, on trouve le panneau vitré. Il occupe tout l'espace et est légèrement fumé. On voit tout de même ce qu'il se passe derrière, mais nous y reviendrons.



À l'arrière l'agencement est on ne peut plus classique. L'emplacement du bloc d'alimentation se trouve en bas, suivent les huit slots d'extension, l'I/O Shield et un emplacement 120/140mm vide de tout ventilateur (on l'a rempli bien entendu !).



Enfin, le dessus du boîtier n'a aucun orifice visible, alors qu'au fond nous trouverons un large filtre amovible qui couvre l'emplacement de l'alimentation et des ventilateurs ici.

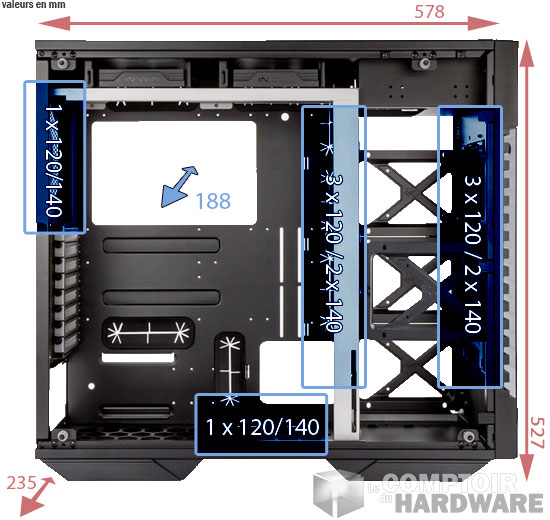

in win 5009 dimensions



Petit tour chez Alain

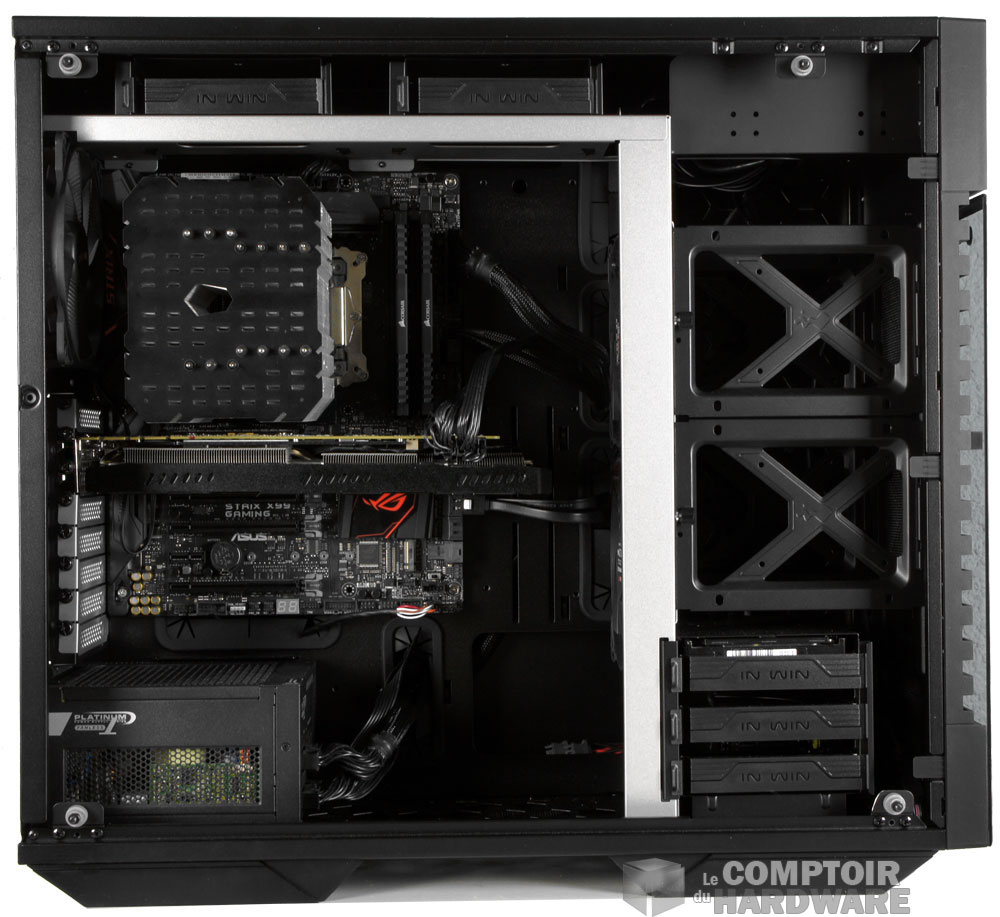

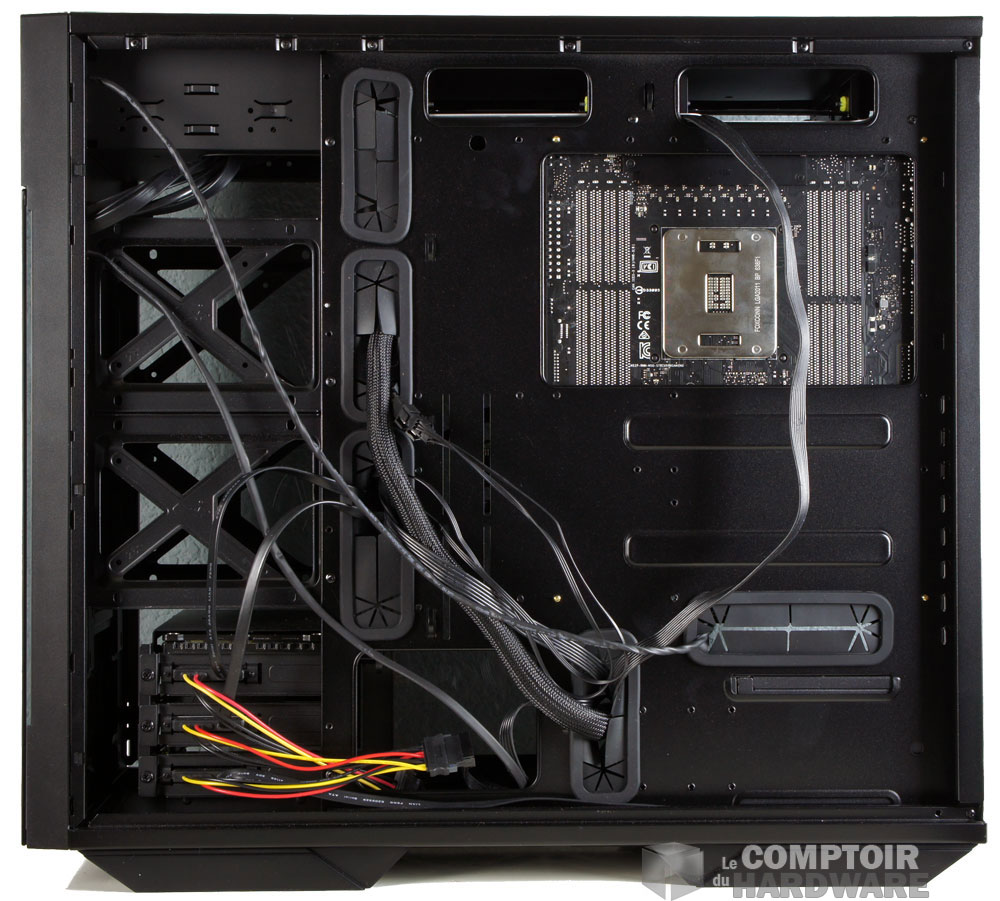

L'intérieur côté carte mère [cliquer pour agrandir]Derrière les coulisses  [cliquer pour agrandir]

Le In Win 509 sans ses panneaux



Les supports de stockage du dessus [cliquer pour agrandir]On retire la vitre pour y voir plus clair. C'est assez simple puisqu'il n'y a que quatre "écrous" à retirer et ensuite il faut caler la vitre pour ne pas qu'elle tombe. C'est le plus compliqué surtout quand vous avez un chat... Heureusement pas de casse (oui elle est tombée !).



Après avoir repris nos esprits, on peut s'atteler à analyser ce que l'on voit. Le plateau de la carte mère est vaste, puisqu'il peut accueillir des cartes mères E-ATX; l'ATX, le Micro-ATX ou le Mini-ITX passent également. L'accès à la backplate est super large, tandis que le tour du plateau est parsemé d'ouvertures protégées ou non, pour le passage des câbles. On repère sur le côté quatre petits "rails" qui permettent la mise en place d'une pompe de watercooling ou la fixation des petits supports de carte graphique livrés en bundle.

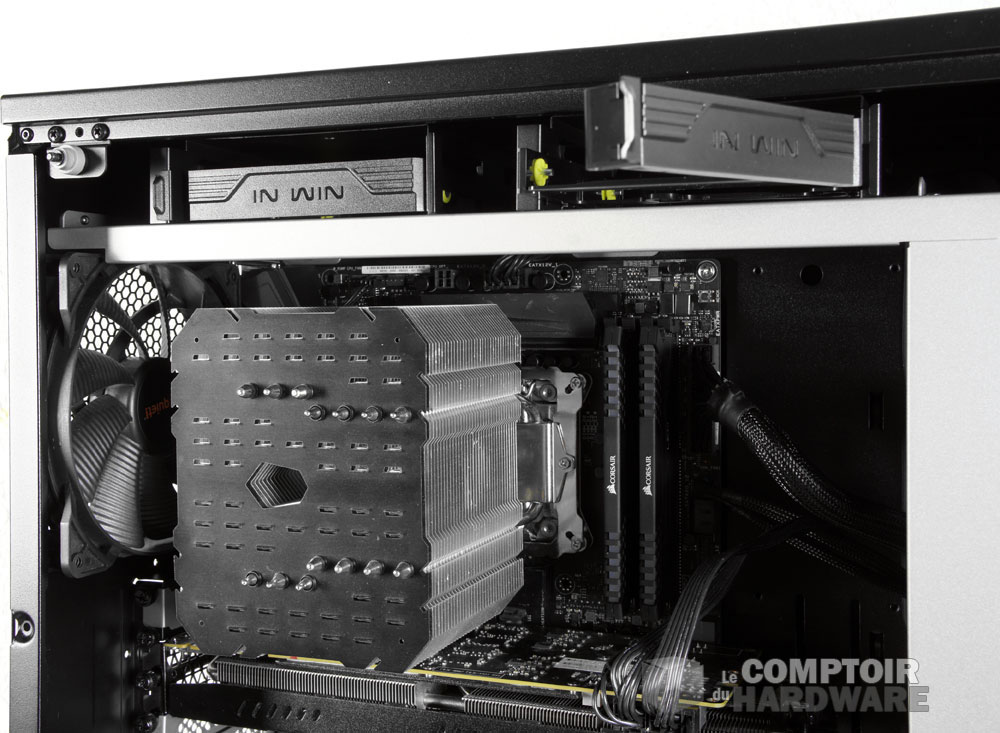

Cet emplacement est encadré par une section en métal gris (qui sera rouge sur la version ROG du 509). Elle permet de compartimenter le boîtier comme vous pouvez le voir. Nous découvrons sur le haut les deux premiers supports de stockage, compatibles 2.5/3.5". Il s'agit de racks amovibles, ne nécessitant pas d'outils pour le montage et disposant d'amortisseurs antivibrations aux extrémités. En fait si vous connaissez déjà la marque, ce sont leurs supports habituels.



Ventilation et tous les supports de stockage en place [cliquer pour agrandir]Baie EZ-Swap et racks pour le stockage [cliquer pour agrandir]

Quelques détails de l'intérieur

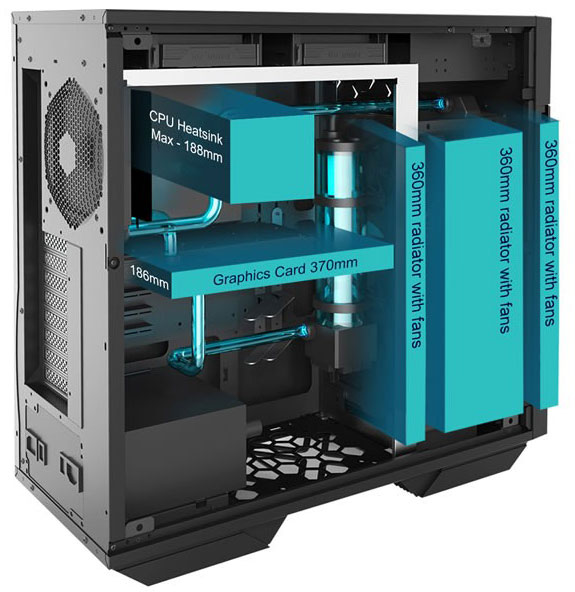

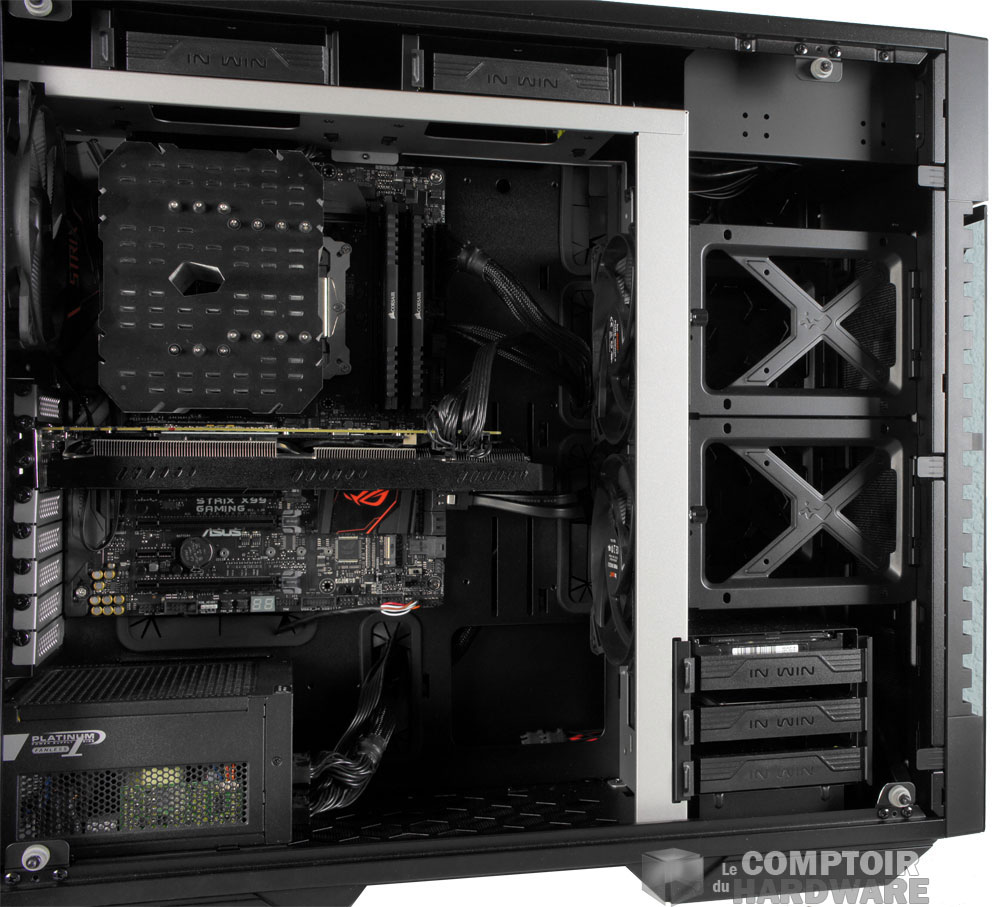

Les capacités d'intégration du 509 [cliquer pour agrandir]Le montant de droite cache des emplacements pour la ventilation. Il est possible d'installer ici deux ventilateurs de 140mm ou 3 de 120mm selon vos besoins. Les supports verticaux placés vers l'avant serviront au choix à installer vos petites unités de stockage ou des ventilateurs de 120mm (quatre au total).

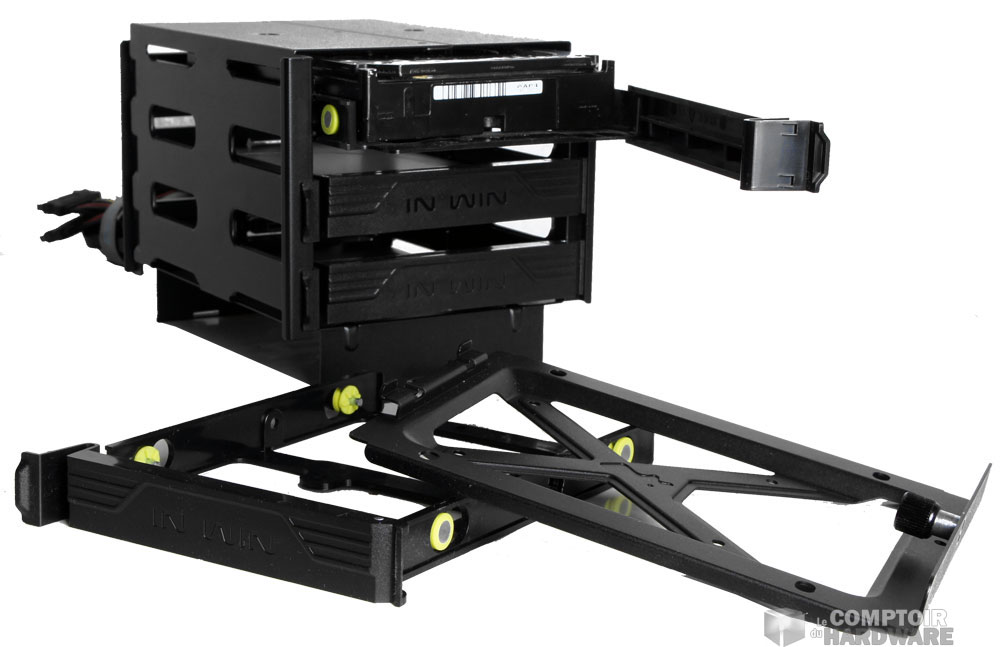

Sur notre modèle, vous apercevrez une cage à dédés placée sous les supports. Elle peut accueillir trois unités supplémentaires sur des racks amovibles, eux aussi compatibles 2.5". Petite particularité de cet emplacement : chaque rack possède une connectique EZ-Swap. Vous disposez donc des câbles SATA pour chaque rack, ainsi que des Power-SATA correspondants pour alimenter vos disques durs. D'origine elle est placée devant le bloc d'alimentation, mais elle nous gênait pour installer notre ventilation de test.



La façade du boîtier peut également accueillir une série de ventilateurs. Vous avez la même capacité d'accueil que sur le montant, c'est-à-dire trois ventilateurs de 120mm ou deux ventilateurs de 140mm. Grâce aux supports verticaux, l'avant du boîtier est entièrement modulaire et permet d'agencer au mieux le stockage, d'optimiser le flux d'air ou de mettre en place du gros radiateur.  Enfin, au-dessus, l'emplacement 5.25" ne vous aura pas échappé.



Le montage se passe sans trop de contraintes dans ce boîtier qui supporte les cartes mères E-ATX. Pensez juste à effectuer le câblage sur le haut de votre carte mère (EPS12V, ventirad CPU etc.) avant la mise en place de celle-ci, sous peine d'être un peu gêné plus tard si vous avez de grandes mains (on a dit main Thibault !!!) et que votre ventirad est préinstallé. Ce dernier d'ailleurs aura de quoi s'étaler avec 188mm de disponible au-dessus du socket. La ou les cartes graphiques auront jusqu'à 370mm en longueur et 186mm en largeur. Pour installer votre alimentation, vous aurez 230mm d'espace, connecteurs et câbles inclus.



Voilà pour le In Win 509 qui respire la qualité. Résolument haut de gamme dans sa conception et le choix des matériaux dont il est composé, le prix s'en ressent. Comptez 180€ environ pour en faire l'acquisition; les prix varient entre 175 et 190€ selon le lieu d'approvisionnement. N'oubliez pas qu'il faudra ensuite penser à la ventilation. Nous nous tournons vers trois Pure Wings 140mm de chez bequiet! pour nos tests. La facture grimpe ainsi de 32€ environ. Arrêtons de parler et passons aux tests.
