• Le protocole pour les boîtiers ATX...

CDH: le matériel de test

Nous vous proposons d'analyser les nuisances sonores générées par le boîtier et ses composants en fonctionnement, ainsi qu'un relevé de températures en charge.



En ce qui concerne la configuration de test, nous conservons les éléments habituels et nous en profitons pour introduire le Noctua NH-C14 équipé d'un 140mm à 5V qui viendra prendre place quand le HR-02 ne pourra pas être utilisé. Nous vous présenterons une série de mesures du niveau sonore réalisées en conservant le principe de configuration faible et configuration élevée utilisée dans nos précédents dossiers, en utilisant les différentes combinaisons possibles de ventilation pour le boîtier (B), mais également la configuration (C) en jouant sur la vitesse des ventirads CPU et GPU. L'alimentation retenue est une P-460 passive de chez Seasonic, pour ne rien perturber dans les mesures.



Nous testerons ensuite les capacités de chaque boîtier à contenir les vibrations des disques durs en les soumettant à l'épreuve du Raptor-X, bien connu pour ses tendances à secouer les châssis. Nous lancerons alors une copie de plusieurs Go pendant que l'ensemble de la configuration sera en position faible.



Gigabyte Z68 UD5 HR-02 macho Seasonic Platinum Fanless 460wWestern Digital Raptor X



Pour finir, nous vous proposerons un relevé des températures sur les différents éléments de la configuration. Nous gardons notre processeur quadcore de 95W, qui sera refroidi soit en passif par le HR-02, soit avec le NH-C14 en 5V lorsque la situation nous y contraindra. La carte graphique de 108W devra pour sa part survivre à l'aide de l'Accelero S1 Plus. Pour cette partie du test, nous lancerons alors le mode "Alimentation" (il fait chauffer CPU et GPU) d'OCCT 4 en boucle durant 1H avant de relever les températures CPU et GPU bien évidemment, mais également la température du disque dur et celle de la carte mère, le tout une fois encore aux différents modes de ventilation proposés par le boîtier. Les températures seront données en "Delta T", c'est-à-dire leur différence par rapport à la température ambiante de la pièce de test.



• ... Et les résultats

ventilation interne

Première étape de nos tests, relever les nuisances sonores globales de notre machine en fonctionnement. Pour ce faire, nous placerons la ventilation du boîtier (B) ainsi que celle de notre configuration (C) dans différentes combinaisons possibles, en jouant sur la vitesse de tous les ventilateurs. Le sonomètre sera placé à 15cm sur l'avant, au-dessus du boîtier et les résultats obtenus seront exprimés en dB(A). Nous procèderons de la même manière pour les mesures des nuisances causées par les vibrations du Raptor-X, une fois la configuration entière placée en position "faible". Pour rappel, avant de commencer, voici quelques explications :



Ventilation faible : Noctua NF-P12 à 9V / ventilation de la carte graphique à 50%.
Ventilation élevée : Noctua NF-P12 à 12V / ventilation de la carte graphique à 100%.

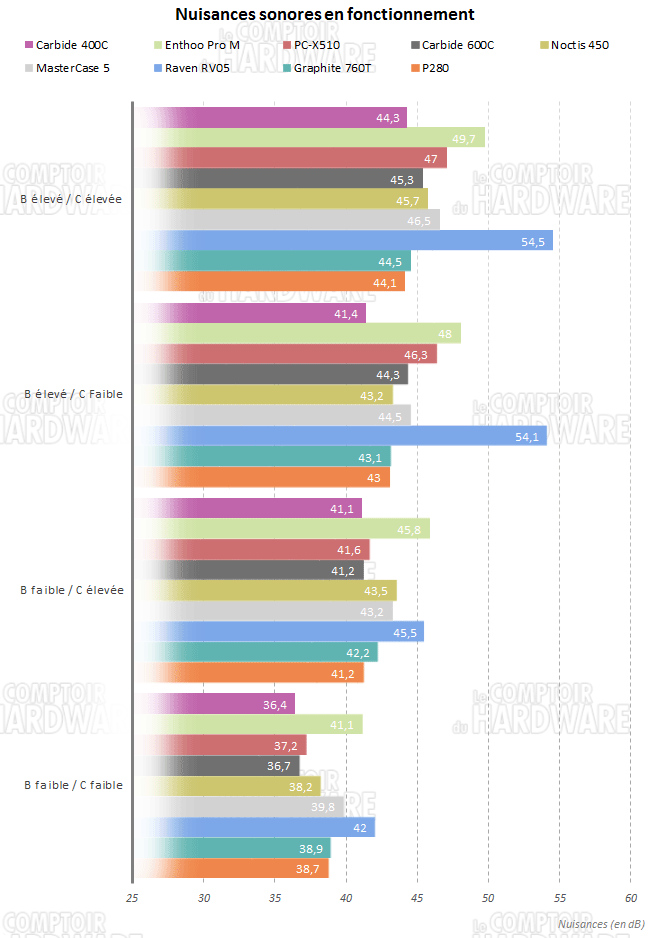

400c bruit

On connaît bien Corsair maintenant et l'on sait que les ventilateurs utilisés ne sont généralement pas bruyants. C'est bien le cas ici comme on peut s'en rendre compte. Le Carbide 400C est bien audible à pleine vitesse (config et boîtier), mais reste dans des proportions très supportables. En régulant l'un ou l'autre de nos éléments, les nuisances générées sont du même ordre, tandis que la régulation de l'ensemble rend le boîtier très discret. Reste à mesurer l'impact sur les capacités de refroidissement et sur ce terrain, on connait aussi bien Corsair pour imaginer un scénario.

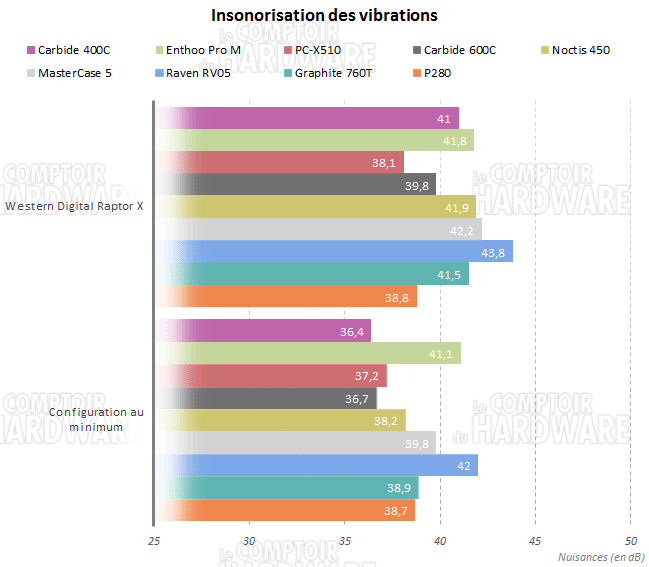

400c vibrations

Le Raptor X en marche ne fait pas trop danser le boîtier. La baie et les racks font bien leur boulot, ci bien que nous ne percevons que les bruits générés par la rotation des plateaux. Les nuisances sonores sont par contre plutôt élevées dans ce cas de figure avec tout de même 41 dB mesurés lors de ce test.




Un poil avant ?
