• Protocole de test des mobales

prot cdh pico technology

Après cet aspect descriptif, il est temps de passer aux choses sérieuses : que vaut cette petite mobale en situation réelle ? De nos jours, analyser les performances en utilisation standard ou tester les débits sur les transferts de données n'aura pas d'autre effet que de fournir des graphes bourrés de chiffres trop souvent creux. Le Comptoir s'est donc focalisé sur ce qui vous impacte vraiment dans la vie de tous les jours : la stabilité et la température.



Le but de ce protocole de test est ainsi de mesurer jusqu'où peut aller la carte mère en matière de stabilité, sans se transformer en grille-pain de silicium. Nous avons donc axé notre protocole sur des stress tests, délaissant ainsi les performances pures qui sont déjà amplement détaillées dans les dossiers CPU. Selon le placement en gamme des cartes mères, nous retrouverons différents couples de TDP :

  • Haut de gamme : 125 / 220 W à 1,35 V (Core i7/i9 avec OC)
  • Milieu de gamme : 95 / 150 W à 1,25 / 1,30 V (Core i5/i7)
  • Entrée de gamme : 65 / 125 W à 1,15 / 1,25 V (Core i3/i5, basse consommation)



CPU - Ryzne 9 3900X (TDP 95 W / 150 W)

Cooling CPU - AIO Corsair H115i Pro

RAM - Corsair Vengeance RGB - 2x8 Go @ 3000 MHz CAS16 / G.Skill Sniper - 2x8 Go @ 3400 MHz CAS16

Stockage - LDLC SSD F6 Plus 480 Go

Alimentation - Corsair M850X

Boitier - Obsidian 500D (de chez Corsair, toujours ; une vraie config' de pirate !)



Enfin, pour nos mesures physiques, le comptoir vous présente son oscilloscope numérique Robert - un Picoscope de la série 3000 couplé à une sonde du même fabricant et une pince ampèremétrique pour vous fournir des valeurs toujours plus justes et toujours plus précises. Robert permettra surtout de faire des analyses de comportement et de voir l'évolution des tensions/courants selon les situations ou le temps. Pour les tests de la partie audio, nous retrouvons notre chère Xonar Essence STX qui permettra de mesurer les paramètres physiques (distorsions, diaphonie...) des signaux sonores. Pour ce qui est de l'overclocking, l'opération sera faite à la main afin de conserver à coup sûr les TDP recherchés et ainsi garder une base de comparaison commune.



xonar essence stx gskill ddr4 sniper x prot rm850x ldlc f6 plus AIO corsair h115i pro



• BIOS UEFI et suite logicielle

Lorsque nous arrivons sur le BIOS, nous retrouvons bien à ce qui se fait chez ASRock, conformément à la collaboration entre les deux fabricants. Néanmoins, nous sommes un peu déçus, car l'interface simplifiée disparait pour ne laisser place qu'à une interface basique qui manque un peu d'ergonomie et de couleur, comme nous le reprochions sur la B550 Steel Legend. Les habitués du réglage optimisé de carte mère ne seront pas déroutés, mais pour les plus novices, il va falloir bien lire le manuel et rester patient.

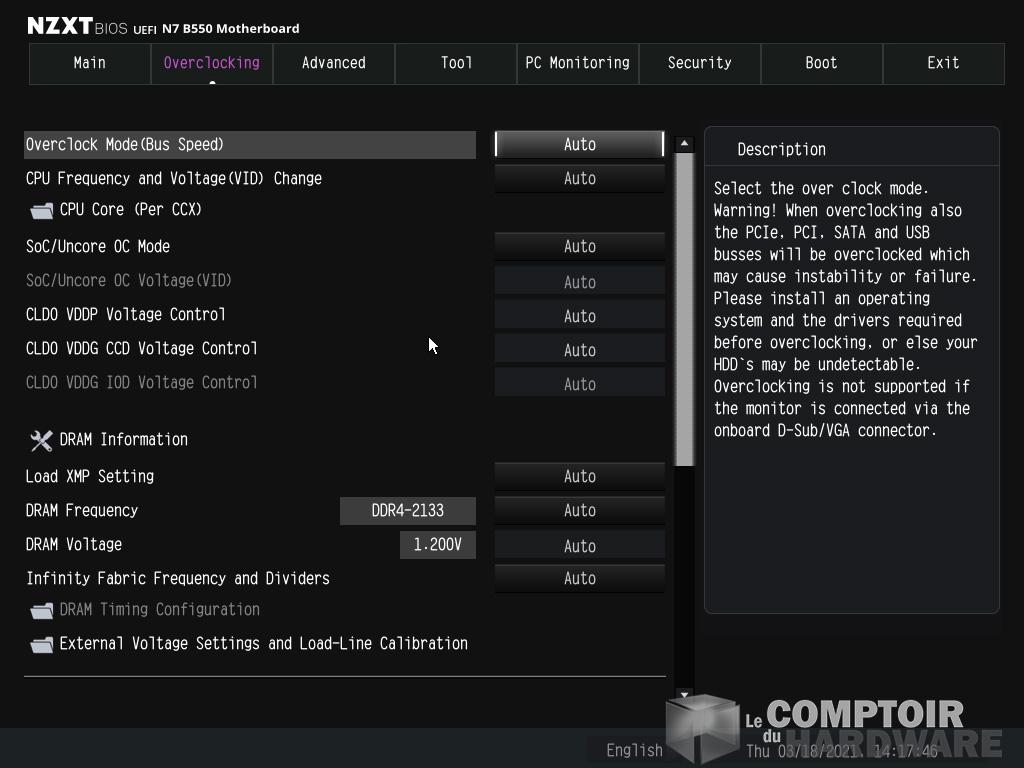

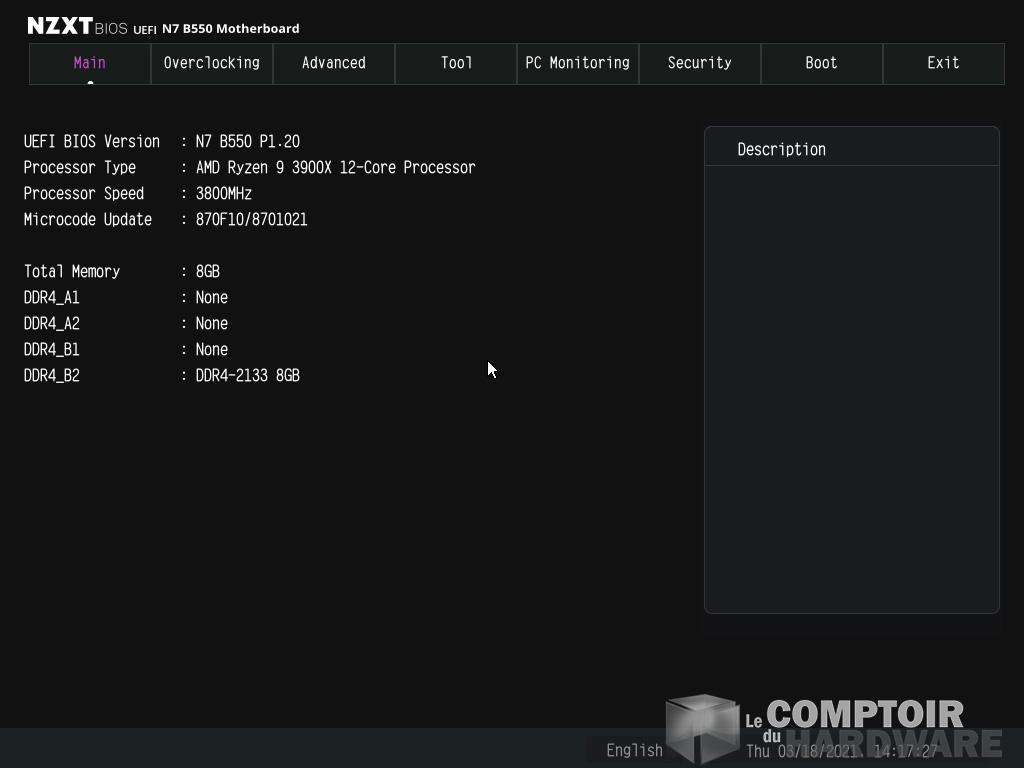

nzxt n7 b550 - bios : accueil [cliquer pour agrandir]nzxt n7 b550 - bios : overclocking [cliquer pour agrandir]

Nous aurions aimé voir une interface simplifiée pour l'accueil du BIOS, avec une petite interface de monitoring.



Niveau overclocking, un panel intéressant d'option est disponible, mais le mode automatique devra être géré de préférence via le PBO, ce qui ne sera pas forcément un problème. De plus, l'alimentation est construite comme il faut - capteurs de température et de puissance sur les VRM - donc l'outil pourra être utilisé à pleine capacité, y compris sur les processeurs Zen 3. Toutefois, nous regrettons encore la suppression de l'interface simplifiée sur ce modèle, rendant peu facile l'overclocking depuis le BIOS.



Le logiciel CAM n'a pas beaucoup évolué, et s'il est très efficace sur le réglage du refroidissement, il lui manque toujours la possibilité de gérer les paramètres de la carte mère sans à avoir à passer par le BIOS. Si c'est un problème conséquent sur les cartes mères de chez Intel, l'outil Ryzen Master comblera facilement ce problème pour régler les paramètres de bases liés à l'overclocking de votre PC. Bien que la carte ne dispose pas de RGB, l'outil pourra gérer les bande de LED connectées sur les ports RGB et aRGB de la N7 B550.

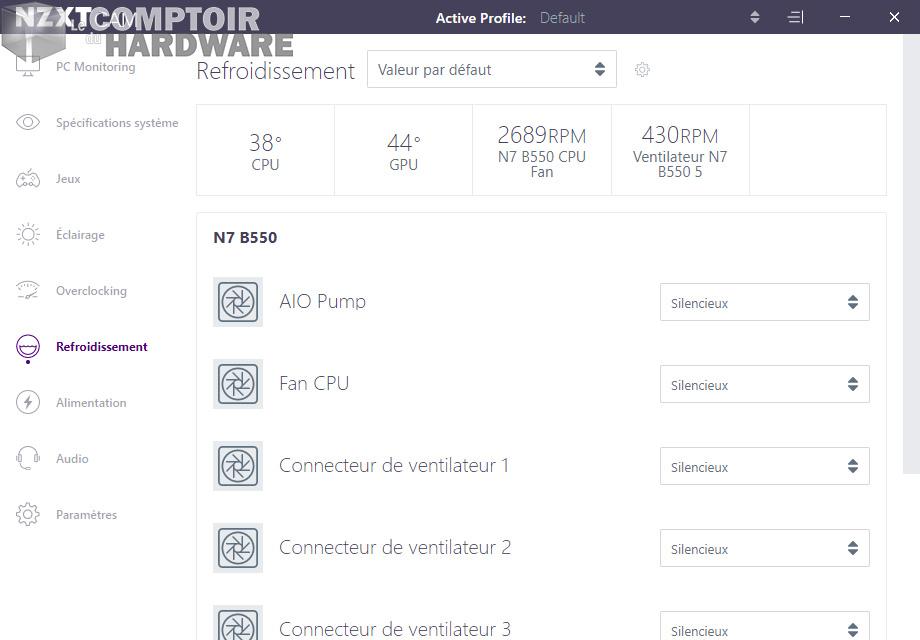

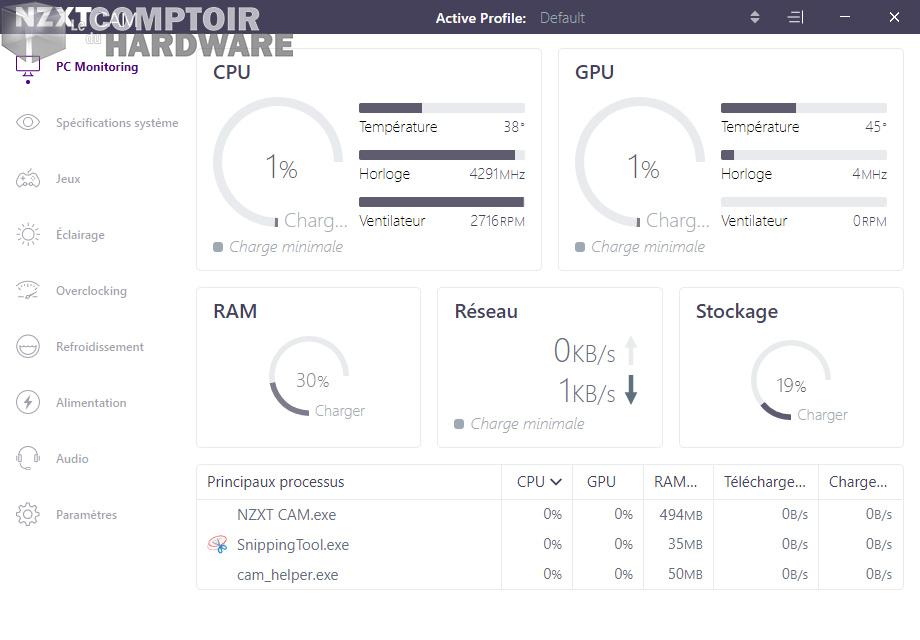

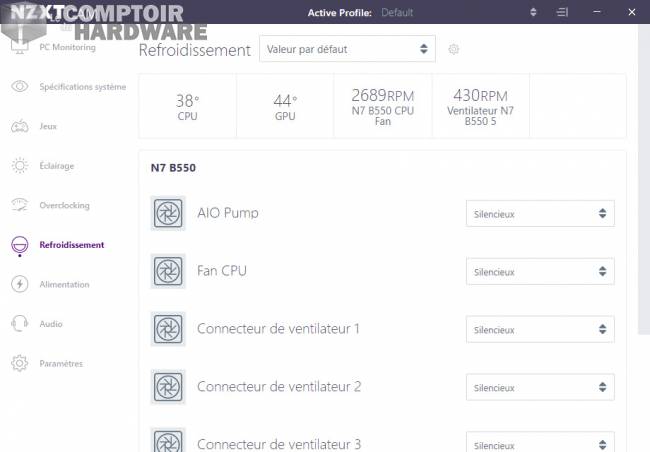

nzxt n7 b550 - logiciel CAM : accueil [cliquer pour agrandir]nzxt n7 b550 - logiciel CAM : cooling [cliquer pour agrandir]

L'application CAM manque toujours d'un outil de gestion de la carte mère, mais reste toujours agréable à l'utilisation.
