• Fouille intégrale de la carte

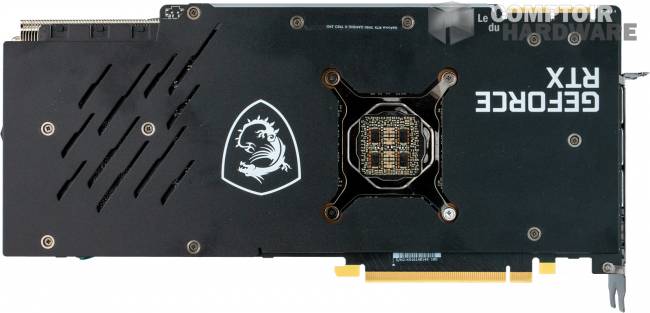

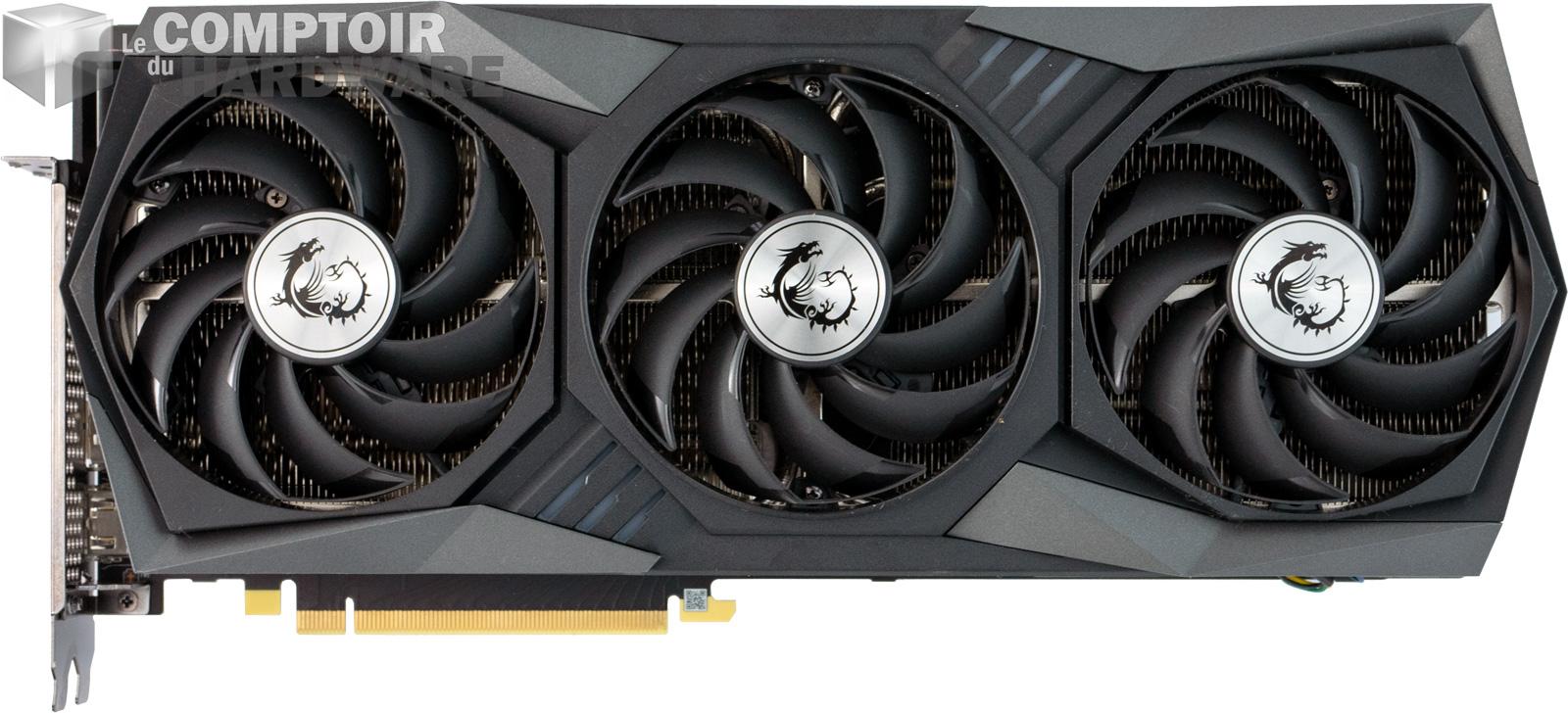

msi rtx 3090 gaming x trio - vue de face [cliquer pour agrandir]msi rtx 3090 gaming x trio - vue de dos [cliquer pour agrandir]

Vu de l'extérieur, la RTX 3090 Gaming X Trio ressemble quasiment à la RTX 3080, avec un design angulaire et tout en gris.



Dans un premier temps, observons à quoi ressemble ce modèle. À part une légère modification sur la backplate afin de permettre l'évacuation de l'air chaud, la carte ressemble comme deux gouttes d'eau à la version RTX 3080 : même carénage, même radiateur, mêmes ventilateurs. Cela permet de créer une identité visuelle reconnaissable, mais aussi de limiter les couts liés au développement de deux modèles spécifiques, qui ont une base commune. Le design est donc plus discret par le passé, à part la bande de LED sur le haut de la carte, qui donnera une touche colorée à votre PC la nuit.

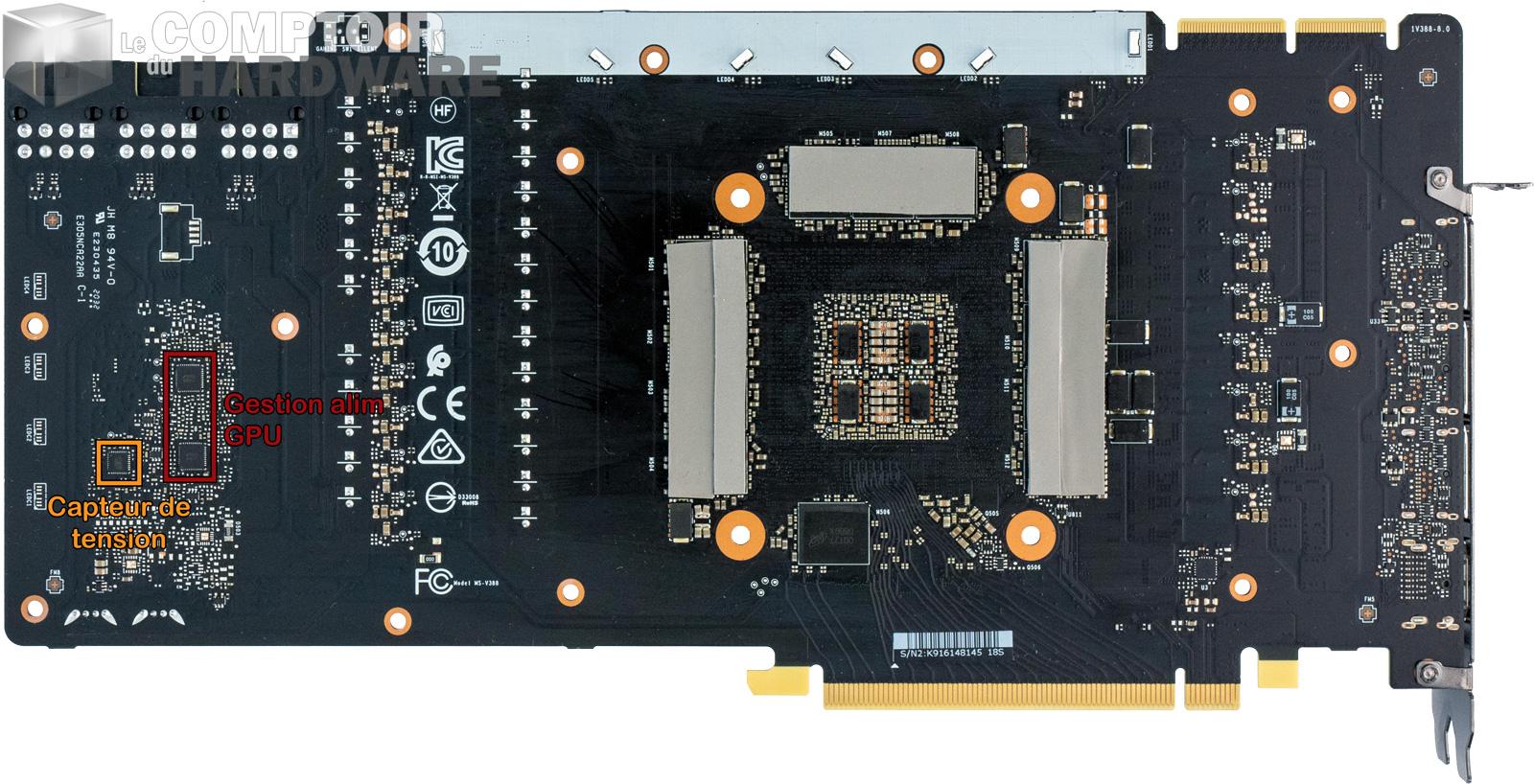

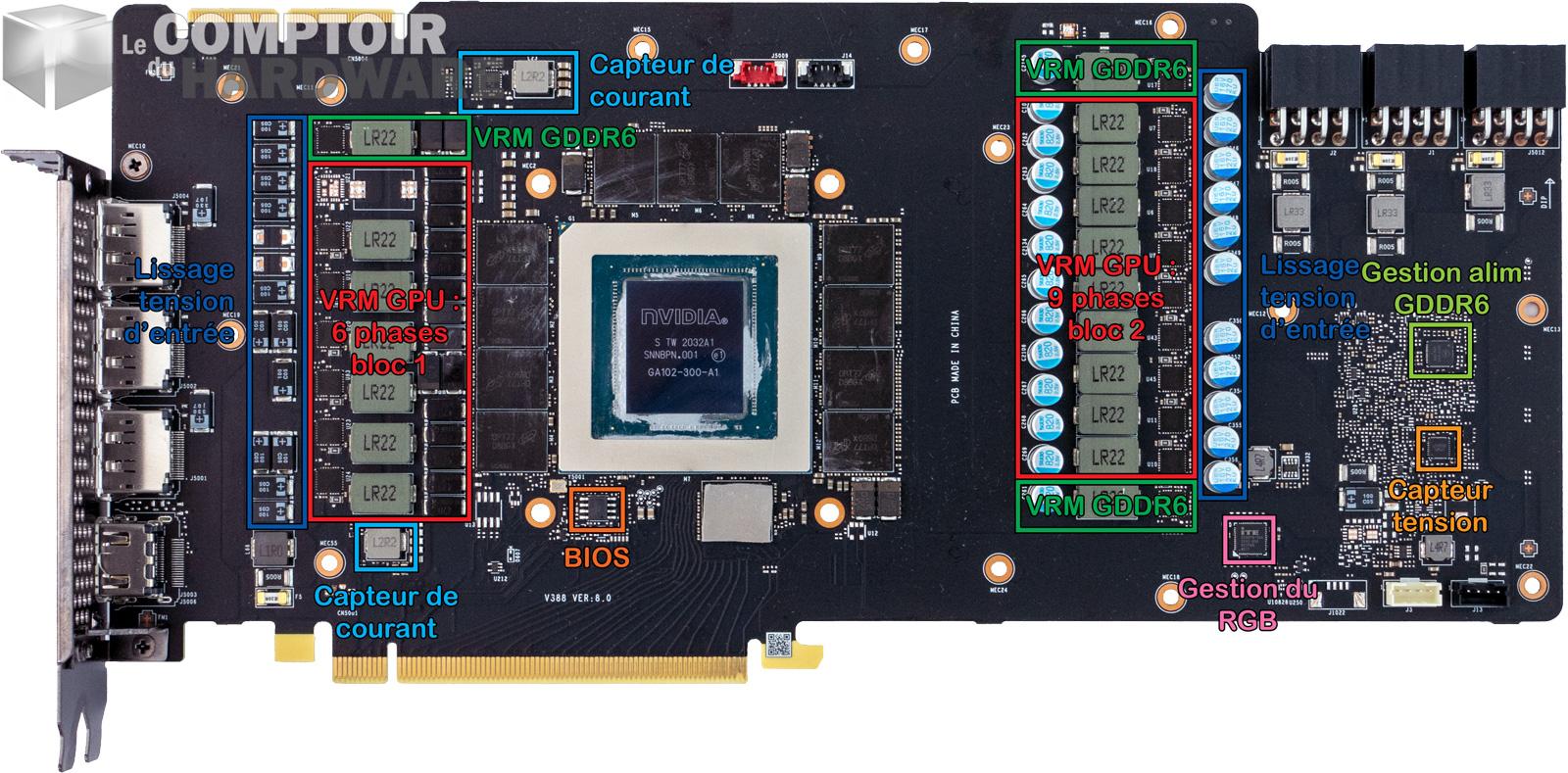

 msi rtx 3090 gaming x trio - zoom sur le pcb : vue de face [cliquer pour agrandir]msi rtx 3090 gaming x trio - zoom sur le pcb : vue de dos [cliquer pour agrandir]

Vues de face et de derrière des PCB avec des annotations afin de bien identifier chaque module présent sur la carte.



Au niveau du PCB, si quelques ressemblances sont visibles, la conception reste cependant plus élaborée. L'alimentation est plus chargée, et le passage à 24 puces de GDDR6X oblige MSI à mieux penser l'utilisation de toutes les couches. Cependant, il reste malgré tout des zones de vide, et le PCB aurait pu donc être plus compact, ou alors il aurait fallu gonfler un peu plus le filtrage des différentes tensions. Ce ne sera pas un drame pour la durée de vie, mais cela reste de la place perdue qui aurait pu servir au refroidissement. Un avantage cependant, c'est que les composants les plus sensibles sont éloignés des zones qui peuvent potentiellement chauffer.

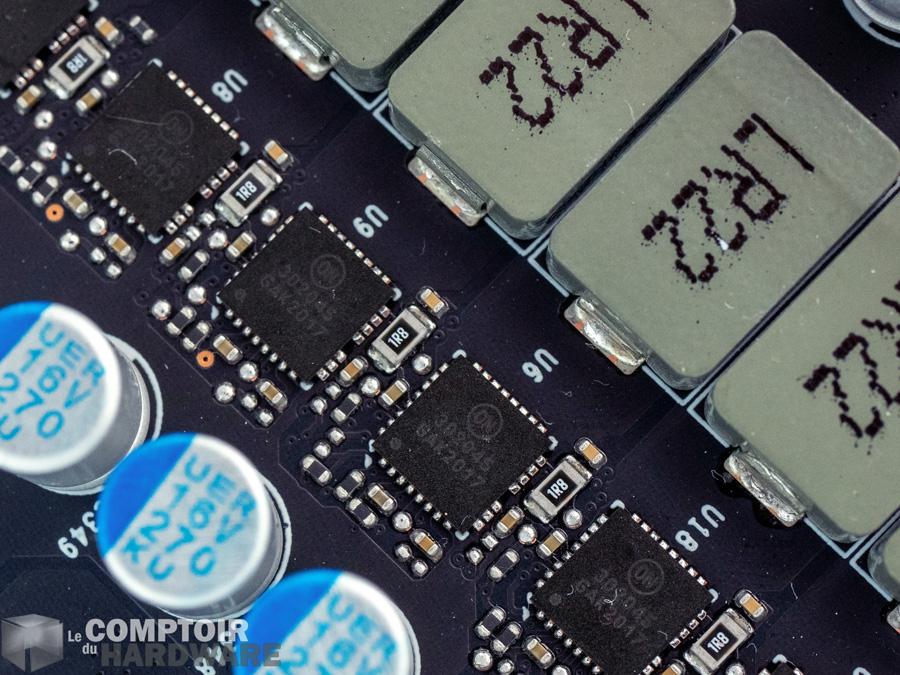

msi rtx 3090 gaming x trio - zoom sur les vrm [cliquer pour agrandir]

Puisque le nombre de phases augmente, MSI utilise des VRM un peu moins grosses, étant donné que la charge en courant sera plus faible sur chaque module.



Pour la RTX 3090, MSI a gonflé un peu le système d'alimentation, en passant à 15 phases pour le GPU, toujours basé sur des contrôleurs de chez uPI et des VRM de chez On Semiconductor. Cependant, le modèle des MOSFET change et passe à une version allégée, les NCP302045, qui ont un courant maximal de 45 A contre les 50 A des puces de la RTX 3080 Gaming X Trio. Mais ce sera largement suffisant, puisque nous gagnons 2 phases, et l'alimentation est encore mieux filtrée qu'auparavant. Cela permettra que malgré les 30 W supplémentaires annoncés, les VRM soient plus froides du fait qu'elles auront un peu moins de courant à gérer sur chaque unité.

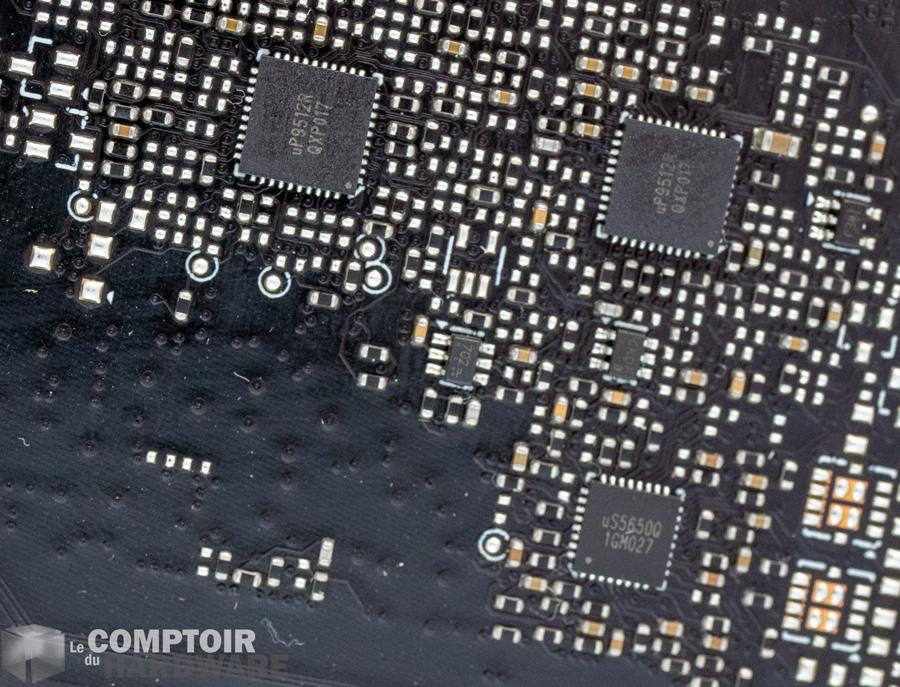

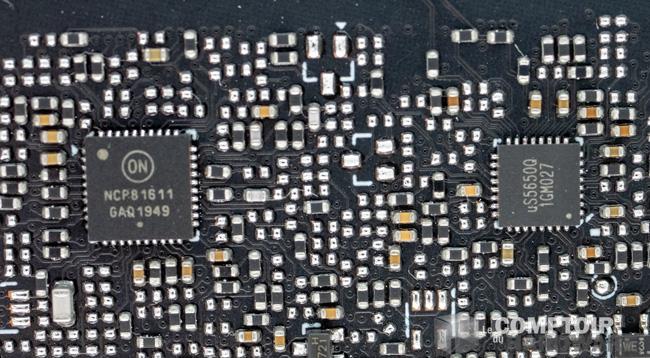

msi rtx 3090 gaming x trio - puces de gestion de l'alimentation du GPU [cliquer pour agrandir]msi rtx 3090 gaming x trio - puces de gestion de l'alimentation de la mémoire [cliquer pour agrandir]

Tout comme sur la petite sœur, MSI utilise des puces de chez uPI pour la gestion de l'alimentation, et utilise la IT8295FN de chez ITE pour gérer le RGB.



Ce modèle de carte a beau être prévu pour faire grimper le compteur, les fréquences notées dans le BIOS ne sont pas différentes de celles de la référence de NVIDIA, mais comme d'habitude, il faudra voir le résultat final avec le GPU Boost en fonctionnement pour voir comment le GA102 se comporte ici.

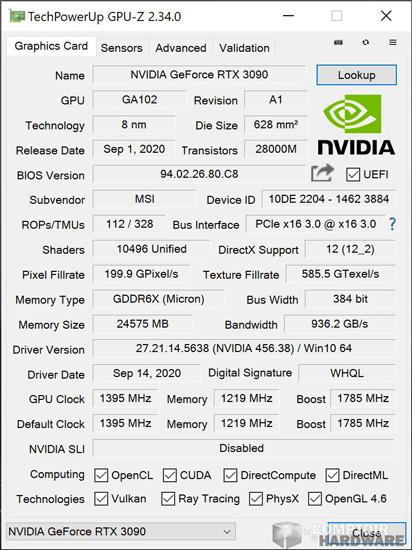

msi rtx 3090 gaming x trio gpuz

Données GPU-Z de la RTX 3090 Gaming X Trio.



Cet algorithme permet donc d'ajuster la fréquence et la tension du GPU selon un ensemble de paramètres physiques, ce qui nous donne des comportements différents selon les situations. Nous pouvons voir ici que la température en charge est assez haute, mais en échange la vitesse de ventilation reste plus contenue, ce qui permet d'éviter d'avoir une carte trop bruyante, alors que la carte n'atteint pas la température limite malgré tout.

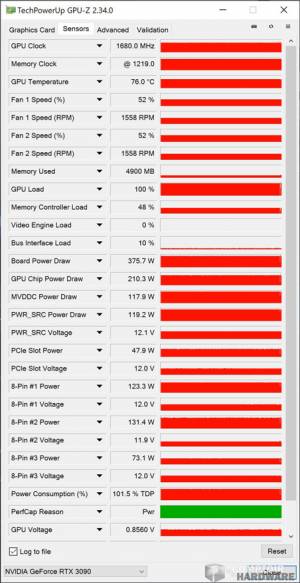

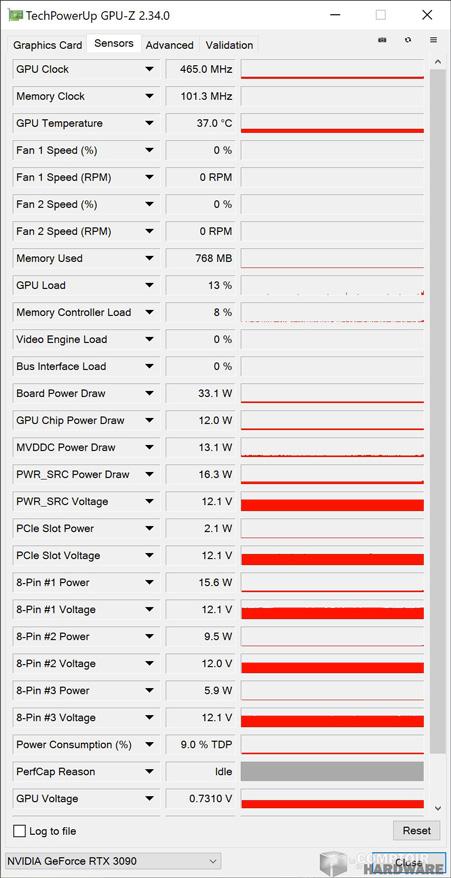

msi rtx 3090 gaming x trio - sondes gpu-z au repos [cliquer pour agrandir]msi rtx 3090 gaming x trio - sondes gpu-z en charge [cliquer pour agrandir]

 Données GPU-Z de la RTX 3090 Gaming X Trio : à gauche au repos, à droite en charge.
