• ASUS GTX 1070 & 1080 Strix Gaming

Nous avons eu l'opportunité de nous procurer deux cartes en provenance d'ASUS : les GTX 1070 et 1080 Strix Gaming OC malheureusement flashées avec un bios spécial presse (qui force par défaut les fréquences du "mode OC" normalement accessible uniquement par le biais de l'utilitaire maison GPu Tweak II) que nous avons dû modifier... Commençons par la 1070. Elle arbore un design à 3 ventilateurs axiaux de 9 cm dans une livrée noire encadrés par des échancrures rétroéclairées via LED (couleur personnalisable) et s'arrêtant totalement au repos. La carte est plus large que l'équerre de fixation avec +2.4 cm. Côté longueur on obtient 30 cm sachant que le PCB, recouvert d'une backplate, se "contente" de 28,5 cm. Le logo ROG sur la face arrière est rétroéclairé (pilotable) lui aussi par le biais de LED. Enfin la carte accuse 1070 g (si si Asus l'a fait) sur la balance.



Asus GTX 1070 Strix OC Recto [cliquer pour agrandir]Asus GTX 1070 Strix OC Verso [cliquer pour agrandir]

ASUS GTX 1070 Strix Gaming OC - Cliquer pour agrandir



Le panel de connexion est similaire à la FE même si Asus a préféré 2 HDMI + 2 DP (plutôt que les 1+3 du caméléon) et un DVI(-D), les découpes pour l'évacuation de l'air variant légèrement de la carte de référence sachant qu'avec une ventilation axiale, ce point a peu d'importance. L'alimentation électrique additionnelle est assurée par un seul connecteur à 8 pins à l'instar de la Founders Edition. Le logo ROG sur la tranche est lui aussi rétroéclairé.



Asus GTX 1070 Strix OC panel [cliquer pour agrandir]Asus GTX 1070 Strix OC connecteur alimentation [cliquer pour agrandir]

Connecteurs vidéo et d'alimentation - Cliquer pour agrandir



En démontant le refroidisseur, on constate la présence de 5 caloducs Direct Touch (3 sont en contact avec le GPU) encastrés au sein d'une base en aluminium. Ces derniers répartissent la chaleur produite par le processeur graphique à travers le radiateur constitué de nombreuses ailettes en aluminium. Notons que les puces mémoires disposent d'un refroidisseur dédié, en réalité une plaque métallique qui profite du flux d'air. L'étage d'alimentation est en contact avec le ventirad via un pad thermique. La carte dénudée laisse apparaître le GP104 au centre entouré des 8 puces mémoires.



Asus GTX 1070 Strix OC radiateur [cliquer pour agrandir]Asus GTX 1070 Strix OC PCB [cliquer pour agrandir]

Radiateur et PCB - Cliquer pour agrandir



Le GPU en révision A1 est identifié comme étant la version 200, indiquant une puce amputée de 5 SM. Les puces mémoires l'accompagnant sont fournies par Samsung et d'une capacité individuelle d'un Go certifiées à 8 Gbps. L'étage d'alimentation est constitué de 6+1 phases dédiées au GPU et la mémoire.



Asus GTX 1070 Strix OC CPU et GDDR5 [cliquer pour agrandir]Asus GTX 1070 Strix OC phases [cliquer pour agrandir]

GPU et VRM - Cliquer pour agrandir



Poursuivons avec la 1080 Strix cette fois : elle arbore elle aussi un design à 3 ventilateurs axiaux de 9 cm dans une livrée noire encadrés par des échancrures rétroéclairées via LED (couleurs personnalisables) et s'arrêtant totalement au repos. La carte est plus large que l'équerre de fixation avec +2.4 cm. Côté longueur on obtient 30 cm sachant que le PCB lui aussi recouvert d'une backplate, se "contente" de 28,5 cm. Le logo ROG sur la face arrière est rétroéclairé lui aussi par le biais de LED. Enfin la carte accuse 1080 g (et oui ils récidivent !) sur la balance. :



Asus GTX 1080 Strix OC Recto [cliquer pour agrandir]Asus GTX 1080 Strix OC Verso [cliquer pour agrandir]

ASUS GTX 1080 Strix Gaming OC - Cliquer pour agrandir



Le panel de connexion est identique à la 1070 Strix avec 2 HDMI, 2 DP et un DVI(-D). L'alimentation électrique additionnelle est assurée par un connecteur à 8 pins auquel ASUS a adjoint un second à 6 pins. Le logo ROG sur la tranche est lui aussi rétroéclairé.



Asus GTX 1080 Strix OC panel [cliquer pour agrandir]Asus GTX 1080 Strix OC connecteur alimentation [cliquer pour agrandir]

Connecteurs vidéo et d'alimentation - Cliquer pour agrandir



En démontant le refroidisseur, on constate que ce dernier est strictement identique à celui de la 1070 Strix. La carte dénudée laisse apparaître un PCB très similaire, mais avec un étage d'alimentation "plus travaillé".



Asus GTX 1080 Strix OC radiateur [cliquer pour agrandir]Asus GTX 1080 Strix OC PCB [cliquer pour agrandir]

Radiateur et PCB - Cliquer pour agrandir



Le GP104 en révision A1 est identifié comme étant la version 400 cette fois, c'est-à-dire la puce complète. Les puces mémoires l'accompagnant sont fournies par Micron, GDDR5X oblige, et font chacune 1 Go certifié à 10 Gbps. L'étage d'alimentation passe à 8+2 phases, de quoi alimenter en toute quiétude une telle carte.



Asus GTX 1080 Strix OC CPU et GDDR5X [cliquer pour agrandir]Asus GTX 1080 Strix OC phases [cliquer pour agrandir]

GPU et VRM - Cliquer pour agrandir

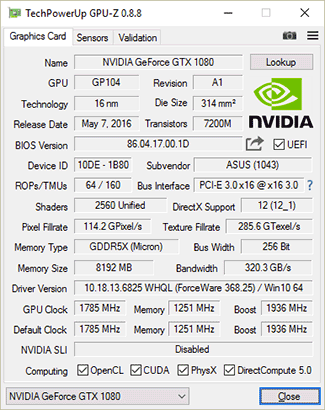

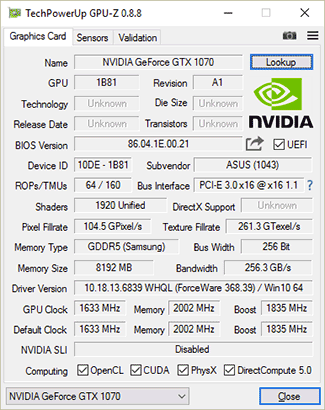

Poursuivons la description de nos cartes au travers de GPU-Z : la 1070 dispose d'une puce "castrée" à 1920 unités de calcul et 120 TMU. Les 64 ROP sont bien présents pour exploiter le bus mémoire 256-bit animant les 8 Go cadencés à 2 GHz. La 1080 utilise de son côté un GP104 intégral (2560 unités de calcul et 160 TMU), avec le même nombre de ROP et une largeur de bus identique, par contre la mémoire est de type GDDR5X cadencée à 1.25 MHz. Du côté des fréquences GPU, la 1080 d'Asus propose officiellement une fréquence de base à 1759 MHz et un boost à 1898 MHz mais le bios presse ne l'entend pas de cette oreille et force la carte en mode OC (normalement atteint en utilisant l'utilitaire Asus). Asus nous a bien fourni un bios mais ce dernier s'avère strictement identique. La 1070 Strix après mise à jour avec le bios "retail" se contente de 1633/1835 MHz.



GPU-Z Asus GTX 1070 Strix GamingGPU-Z Asus GTX 1080 Strix Gaming

GPU-Z Asus GTX 1070 & 1080 Strix Gaming

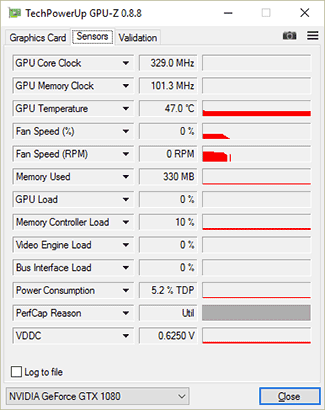

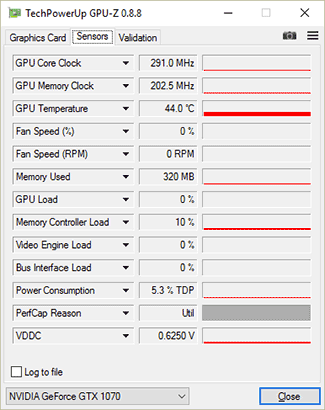

Au repos, la fréquence GPU diffère légèrement des précédentes GeFORCE en se stabilisant à 139 MHz au lieu de 135 MHz. Pour la mémoire, si la GDDR5 de la 1070 reprend la fréquence au repos de ses devancières (202.5 MHz), la GDDR5X fonctionne à une fréquence 2 fois moindre soit 101.3 MHz.



GPU-Z Asus GTX 1070 Strix Gaming : fréquences au reposGPU-Z Asus GTX 1080 Strix Gaming : fréquences au repos

Fréquences au repos



Du côté des fréquences maximales, le grand ordonnanceur de ces dernières, à savoir GPU Boost, implique un contrôle de la consommation et de la température pour fixer les valeurs. Ainsi, le GPU démarre à sa fréquence maximale (qui pour rappel fluctue selon la "qualité" de la puce) puis cette dernière se voit réduite pour rester dans l'enveloppe thermique allouée ou ne pas excéder une température donnée : dans sa version 2.0, le boost perdait ainsi un bin (13 MHz) au-delà de 63°C, puis un second au-delà de 73°C et enfin autant que nécessaire à partir de 80 ou 83°C (selon la carte) pour ne pas outrepasser cette température de consigne.



A présent, GPU Boost 3.0 introduit un changement notable par rapport à la précédente version. Il s'agit d'une limitation plus drastique de la température du GPU qui s'active dès 37°C et réduit par paliers la fréquence (un bin tous les 5°C) afin de retarder la montée en régime de la ventilation et donc les nuisances sonores. Sous forte charge, le GPU atteindra (moins vite) toujours la température de consigne maximale (82°C sur les GTX 10x0) sur une FE et perdra à ce moment autant de bins que nécessaire pour la conserver. En définitive, la valeur max. du boost n'est jamais effective bien longtemps y compris pour des cartes customs...

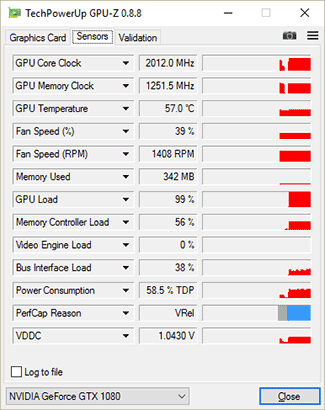

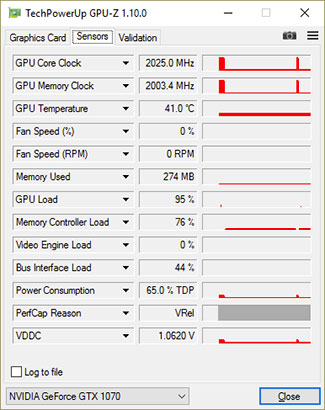

Ainsi, notre exemplaire d'Asus GTX 1080 Strix Gaming OC atteint 2051 MHz sous les 42°C, mais cette valeur n'est déjà plus que de 2012 MHz (screenshots de droite) au bout d'une poignée de secondes du fait de l'augmentation de température (et ce malgré une consommation bien en-dessous du TDP max.). Il en est de même pour la 1070 Strix Gaming qui part avec une fréquence maximale de 2025 MHz cette fois.



gpuz 1070 asus boostGPU-Z Asus GTX 1080 Strix Gaming : fréquences boost max

Exemples de fréquences en charge



C'est tout pour les cartes d'ASUS, voyons page suivante le protocole de test et les performances !
