• GTX 1060 Founders Edition

NVIDIA nous a fait parvenir pour ce test une GTX 1060 de référence. On reconnait la "patte" du caméléon avec un design très proche des GTX 1070/1080 Founders Edition utilisant un ventilateur radial. Si l'esthétique est similaire, certains détails ne trompent pas quant au créneau tarifaire "moins huppé" visé par cette carte. Ainsi, le plexiglas qui permettait de voir le radiateur par transparence disparaît, remplacé par un plastique plus classique mais nervuré pour simuler les ailettes présentes en-dessous. Malgré cela, la qualité de fabrication reste au-dessus de tout soupçon, on est un bon cran au-dessus de la RX 480 de référence, indubitablement.



On retrouve en bout de carte une turbine de 6 cm de diamètre qui s'appuie sur un berceau en aluminium prolongeant le PCB à l'image de ce qu'avait déjà fait le caméléon pour les 670 de référence (le berceau était toutefois en plastique) ou plus récemment AMD avec sa RX 480. La longueur totale de l'ensemble atteint 25 cm pour 848 grammes et un encombrement de 2 slots. L'avantage d'un tel design est de profiter d'un PCB court (17,5 cm) réduisant les coûts, tout en proposant un refroidisseur capable d'expulser une très grande partie de l'air chaud à l'extérieur du boîtier. Pas de backplate, mais c'est généralement le cas dans cette gamme de prix. Plus surprenant, l'absence de connecteur SLi, NVIDIA ne proposant donc pas sa solution multi-GPU pour cette carte.

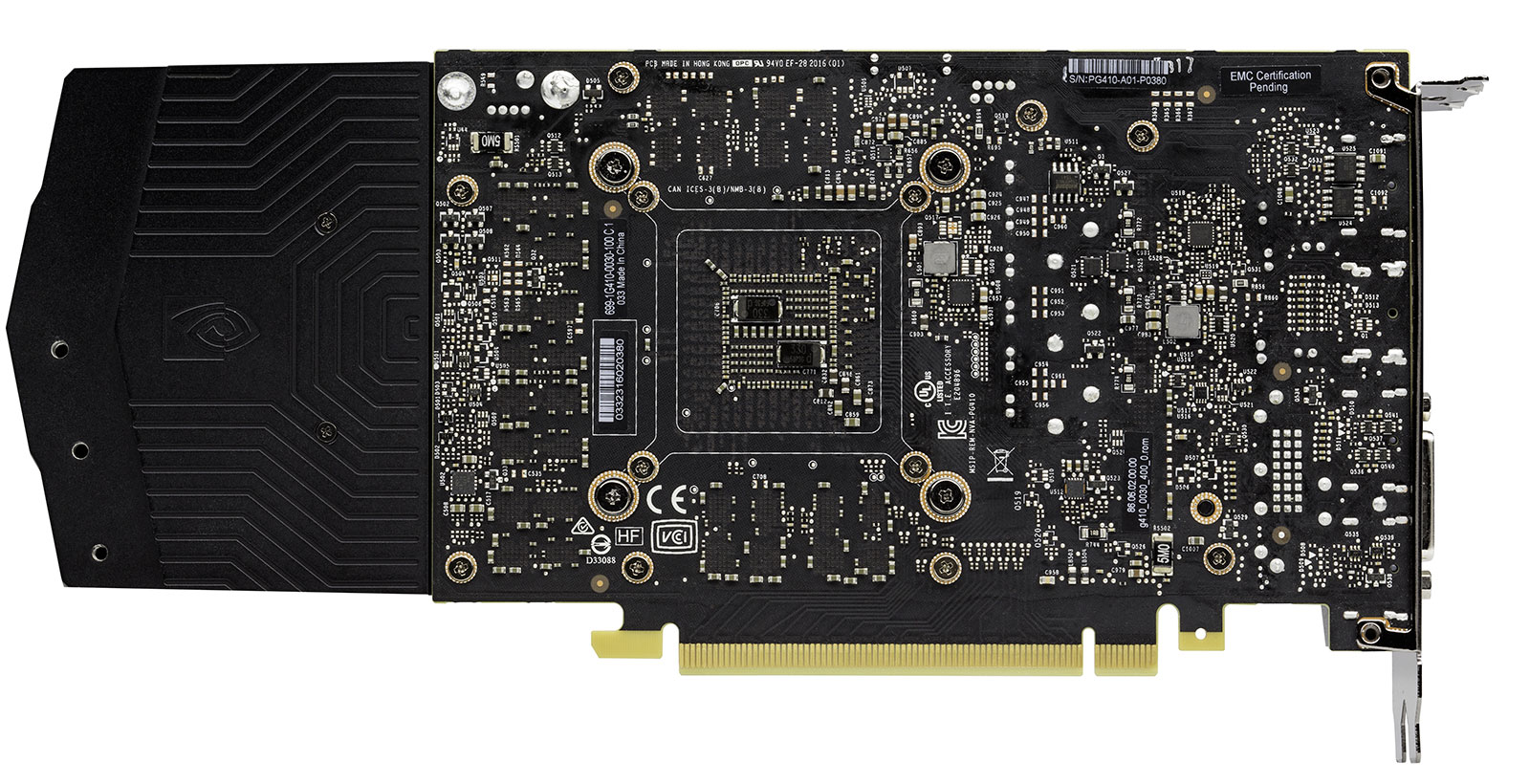

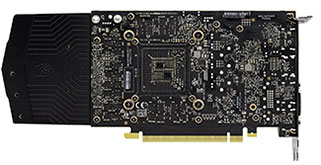

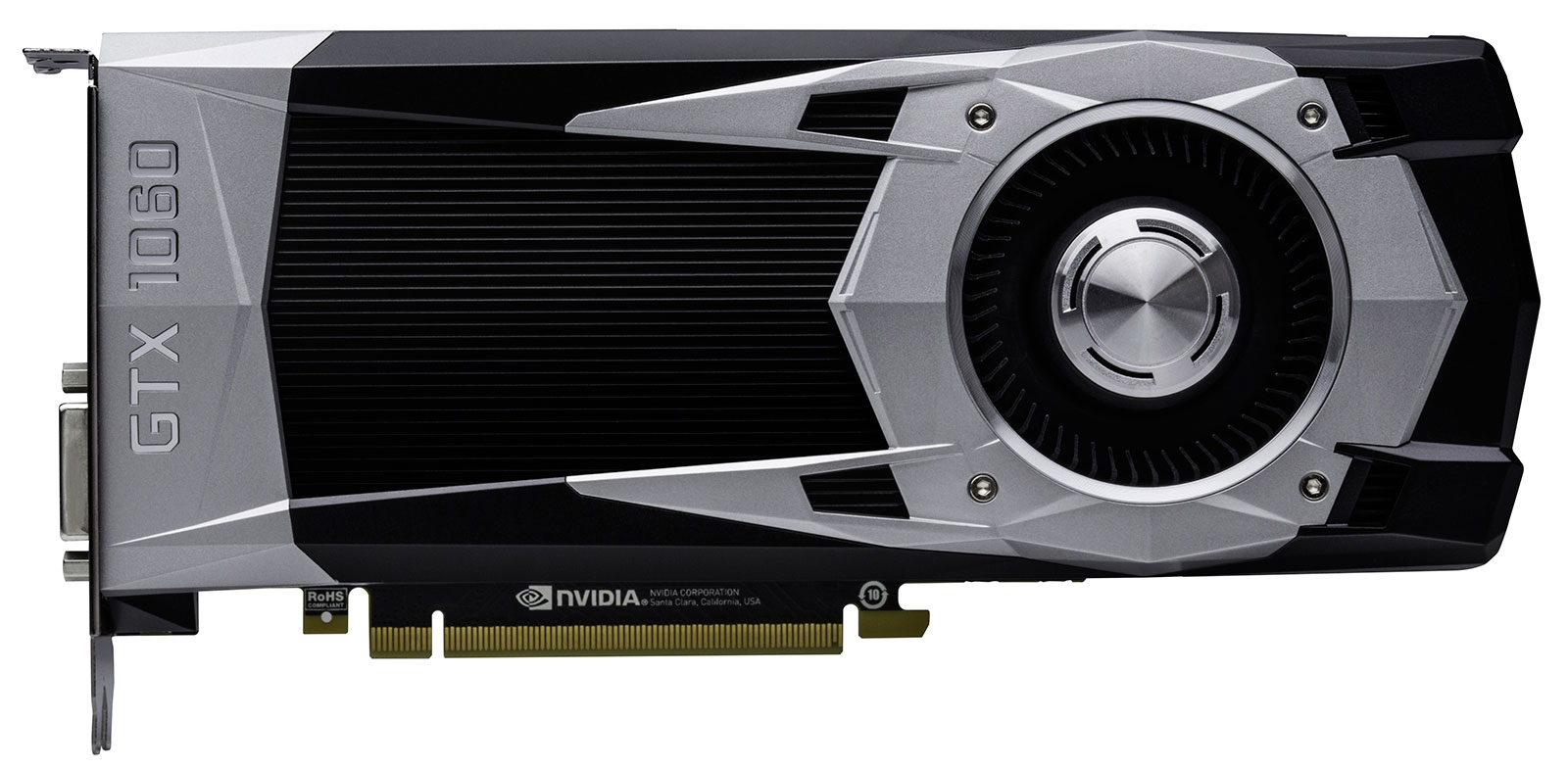

GeFORCE GTX 1060 Founders Edition face avant [cliquer pour agrandir]GeFORCE GTX 1060 Founders Edition face arrière [cliquer pour agrandir]

NVIDIA GeFORCE GTX 1060 Founders Edition face avant et arrière - cliquer pour agrandir



L'alimentation électrique est assurée par un seul et unique connecteur à 6 pins positionné sur la tranche, solution qui autorise normalement une consommation maximale de 150W (75W par le port PCIe et 75W par le connecteur). Sachant que la consommation "max. typique" de la carte selon NVIDIA est de 120W, il ne devrait théoriquement pas y avoir de mauvaise surprise comme ce fut le cas pour la RX 480 de référence par exemple, AMD ayant toutefois réagi très rapidement pour limiter les problèmes éventuels liés à la consommation excessive sur le port PCIe. Le logo sur la tranche conserve un rétroéclairage pilotable que certains apprécieront.



GeFORCE GTX 1060 Founders Edition : connecteurs vidéo

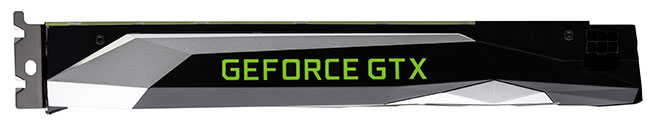

Alimentation de la GeFORCE GTX 1060 FE



Le panel de connexion est identique au GTX 1070/1080, donc riche et varié : un HDMI 2.0b et 3 Display Port (jusqu'à 1.3/1.4 Ready) nécessaires pour profiter du HDR en 4K par exemple. On retrouve même un DVi(-D) Dual-Link, reste à voir s'il est affecté par le souci touchant celui des GTX 1070/1080. Les 2 équerres sont largement ajourées pour permettre l'extraction d'un flux d'air conséquent.



GeFORCE GTX 1060 Founders Edition : connecteurs vidéo

Connecteurs vidéo



Le radiateur dédié au GPU est plus travaillé que celui de la RX 480 : un insert en cuivre sert de surface de contact avec le GPU et il est surplombé par 2 caloducs plats permettant la diffusion de la chaleur à la base des ailettes en aluminium constituant le radiateur. Les puces mémoires et les composants sensibles de l'étage d'alimentation sont en contact avec la "carcasse" du ventirad (faisant office de dissipateur) par le biais de pads thermiques. On notera enfin que des câbles d'alimentation sont soudés sur le PCB (avec une découpe grossière des points de soudure sur notre exemplaire, "jurant" avec la qualité de l'ensemble) afin de déporter le connecteur 6 pins en bout de la carte sur le châssis du ventilateur et soigner le câblage au sein du boitier.

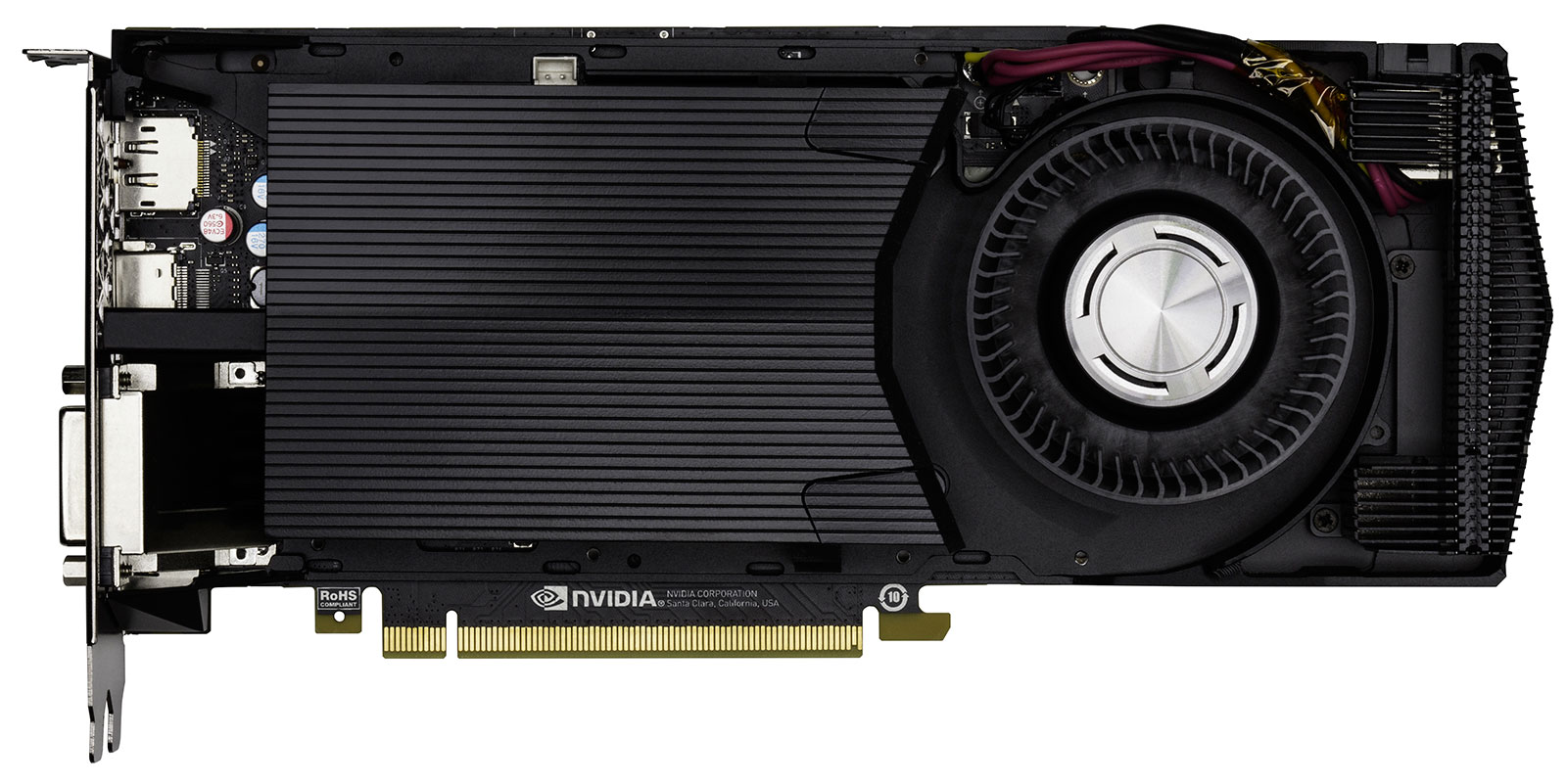

GeFORCE GTX 1060 Founders Edition : radiateur [cliquer pour agrandir]

Le refroidisseur - cliquer pour agrandir



Le ventirad retiré, le PCB très court apparaît enfin. Le die du GP106 se découvre et reprend une forme rectangulaire avec une orientation dans le sens de la largeur au sein de son packaging à l'instar du GM206. Il est entouré par 6 puces mémoire d'origine Samsung et certifiées à 8 Gbps. Notons la présence sur le PCB des traces pour le câblage de 2 puces supplémentaires sur bus 256-bit. L'étage d'alimentation est quant à lui, déporté du côté des slots de fixation. Il est constitué de 3 phases pour le GPU et une additionnelle dévolue à la mémoire.

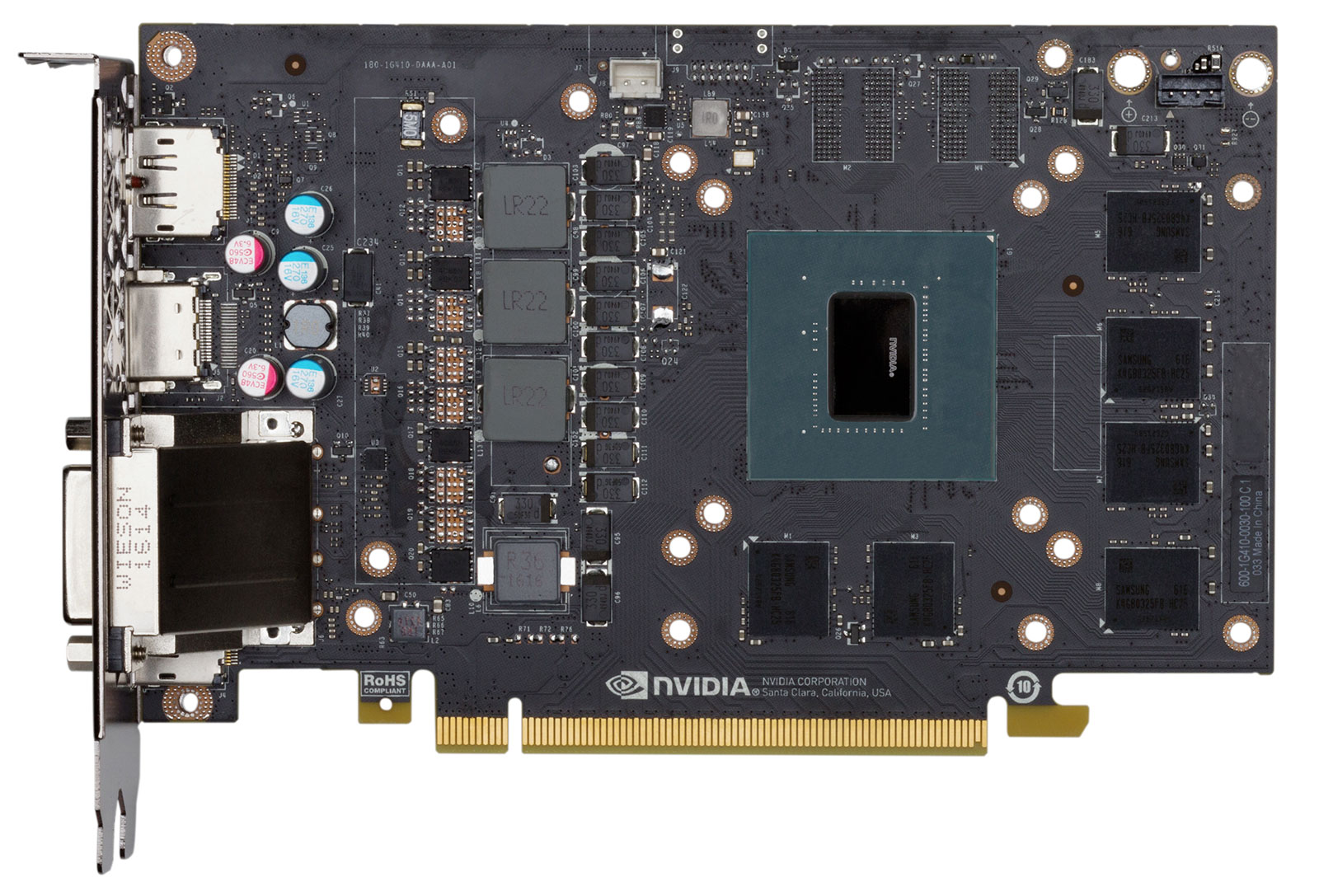

GeFORCE GTX 1060 Founders Edition : PCB [cliquer pour agrandir]

PCB de la GTX 1060 Founders Edition



Poursuivons la description de notre carte au travers de GPU-Z : la GTX 1060 utilise donc une puce comprenant 1280 unités de calcul et 80 TMU. Du côté des fréquences GPU, ce dernier mouline à 1708 MHz en boost et 1506 pour sa fréquence de base. Cette dernière est normalement la valeur la plus basse que la puce pourra prendre en charge, hors surchauffe bien évidemment. Côté sous-système mémoire, on retrouve les 6 Go cadencés à 2 GHz et interfacés au travers d'un bus 192-bit.

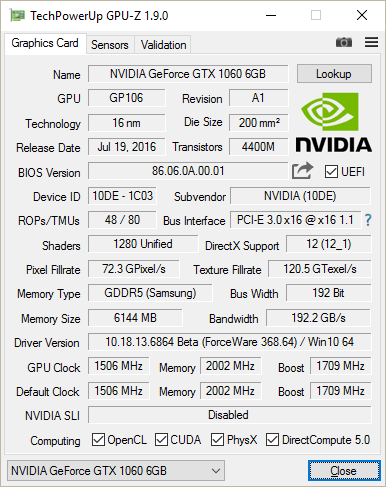

GPU-Z GTX 1060

GPU-Z de la GeFORCE GTX 1060 Founders Edition



Au repos, la fréquence GPU est identique à celle des GTX 1070/1080. Pour la mémoire, elle se cale étrangement à 202 MHz alors que la 1070 se contente dans ces conditions de la moitié, soit 101 MHz pour les mêmes puces. En charge 3D cette fois, le maximum que nous ayons pu noter est de 1911 MHz, toutefois, GPU Boost 3.0 oblige, cette dernière sera largement amputée en charge soutenue afin de limiter la montée en régime du ventilateur. Nous vérifierons l'impact sur la fréquence dans ces conditions en page 17.



GPU-Z GTX 1060 : fréquences au reposGPU-Z GTX 1060 : fréquences en charge (max)

Fréquences au repos / charge au Pastis



C'est tout pour la nouvelle star des verts, voyons page suivante le protocole de test.
