Test • GeForce GTX 550 Ti & Radeon HD 6790

• HIS Radeon HD 6790 IceQX

Comme nous l'indiquions en débutant ce dossier, AMD n'a pas conçu de nouvelle puce pour remplacer Juniper des HD 5770/5750, toutefois il était impensable de laisser la voie grande ouverte au caméléon ! Ainsi est née la HD 6790, animée cette fois par Barts qui fait les beaux jours des HD 6800. Seulement voilà, pour limiter les coûts et ne pas cannibaliser ses autres gammes de cartes, ce GPU a subi un régime draconien avec 30% d'unités de calcul et de texturing désactivées et 50% des ROP. Il conserve toutefois son bus 256 bits, son unité de Tesselation revue et corrigée et l'UVD3 (moteur vidéo). Au final, la HD 6790 dispose d'une puissance de calcul et de texturing similaire à la HD 5770 (en très légère baisse en fait), mais une bande passante mémoire en hausse notable de 75% via son bus doublé par rapport à cette dernière.

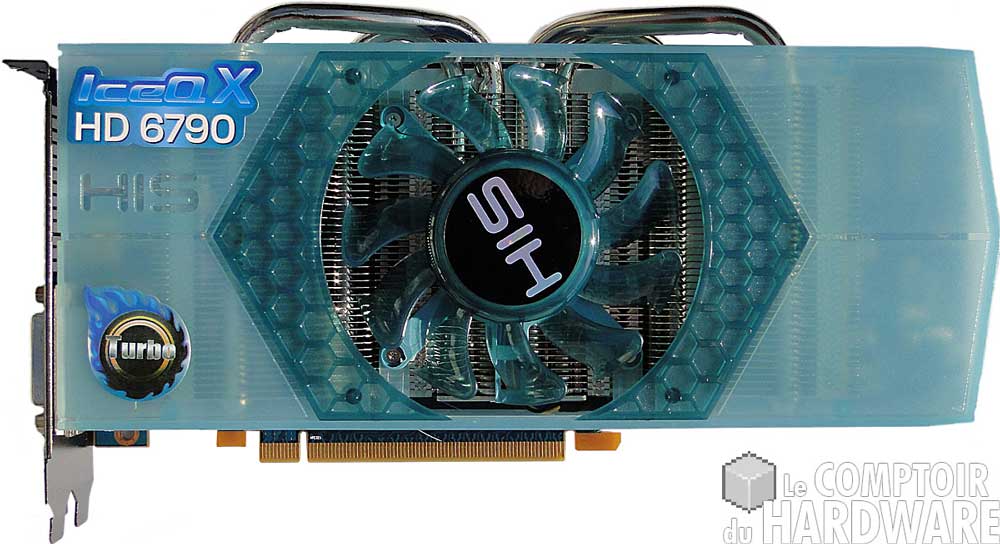

Nous avons reçu de la part d'AMD et de la société HIS, deux Radeon HD 6790 de cette marque. Elles utilisent le fameux dissipateur IceQX et seul un sticker Turbo apposé sur l'une des deux cartes permet de les différencier.  Esthétiquement et comme c'est le cas de la plupart des cartes HIS, c'est le bleu qui est à l'honneur à la fois pour le carénage du ventirad et le PCB de 24 cm. C'est relativement imposant pour une carte de cette gamme (la HD 5770 se contente de 21 cm) et pour cause puisqu'il s'agit en fait du même que celui de la HD 6870. Le ventilateur axial de 9 cm complète l'harmonie de l'ensemble en utilisant des pales bleues translucides.

HIS Radeon HD 6790 IceQX Turbo - Cliquer pour agrandir

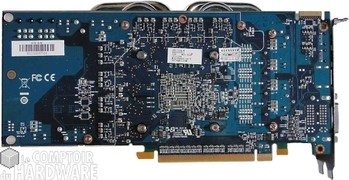

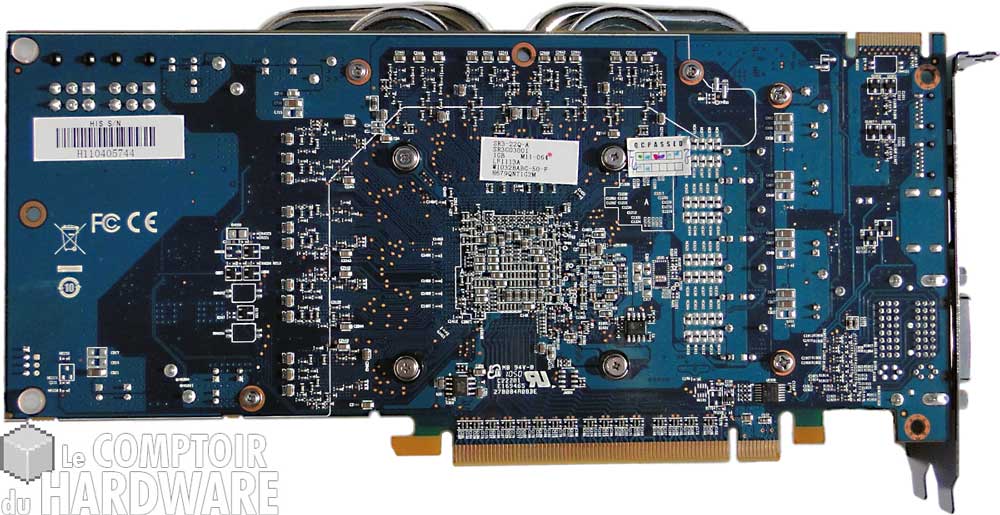

Le carénage recouvre l'intégralité de la face avant du PCB, laissant deviner par transparence l'imposant radiateur en aluminium. Le dos est quant à lui nu, on note bien sûr la présence du connecteur Crossfire mais aussi des 4 caloducs dépassant du sommet de la carte.

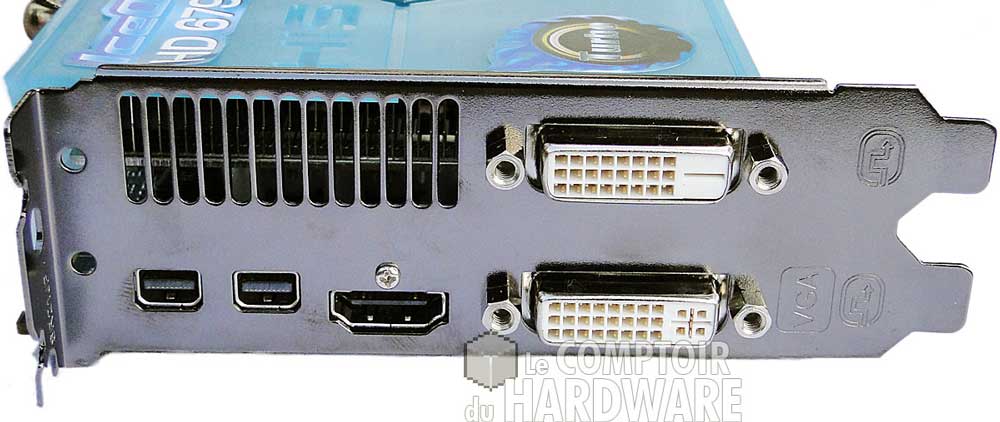

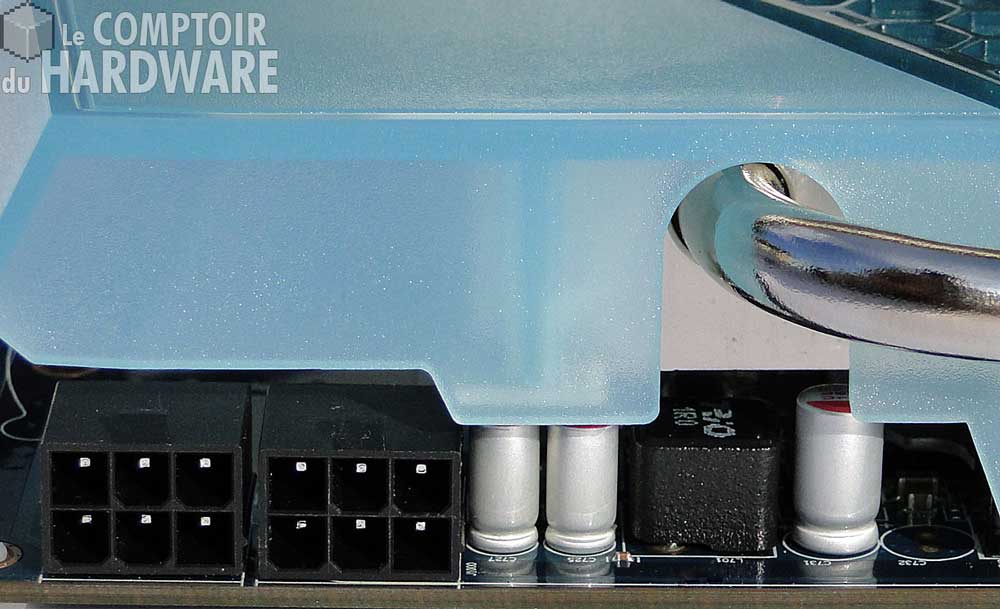

Pour alimenter la bête, deux connecteurs PCIE à 6 pins sont nécessaires à l'instar de la HD 6870 dont elle reprend le PCB, ils sont logiquement positionnés sur le sommet de la carte et non en bout vu sa longueur. Côté panel, c'est riche et pour cause puisque c'est la copie conforme des HD 6800 avec deux connecteurs DVI Dual Link accompagnés de 2 mini Display Port et d'un port HDMI. L'espace ajouré pour l'extraction de l'air chaud (une partie seulement vu le ventirad utilisé) est similaire là aussi à la HD 6870, c'est à dire réduit à la moitié de la surface supérieure du panel.

Cliquer pour agrandiiiiiiiir

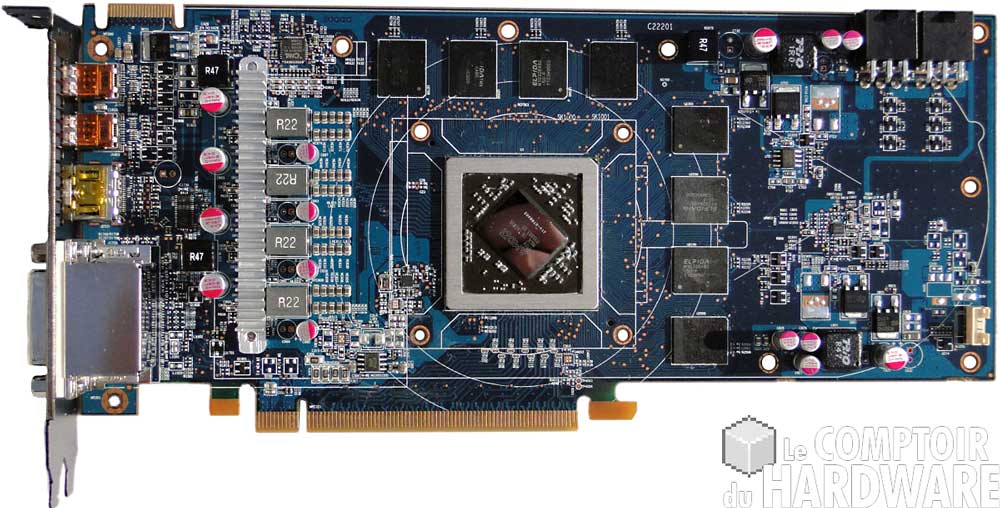

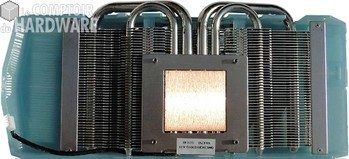

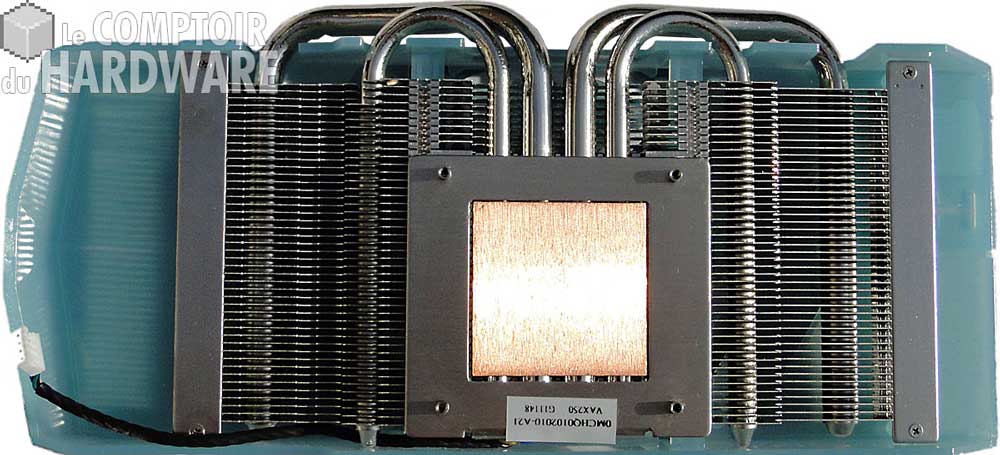

Un petit zoom sur le ventirad utilisé : Il est composé d'une base en cuivre d'où s'extraient 4 caloducs permettant de diffuser les calories sur l'ensemble des ailettes en aluminium du volumineux radiateur. La disposition du PCB est comme indiqué précédemment identique à celui de la HD 6870 avec l'étage d'alimentation à gauche du GPU entouré de 8 puces mémoire GDDR5 de marque Elpida multispires. Mister Barts LE est bien présent, toujours en diagonale dans son packaging.

Cliquer pour agrandir

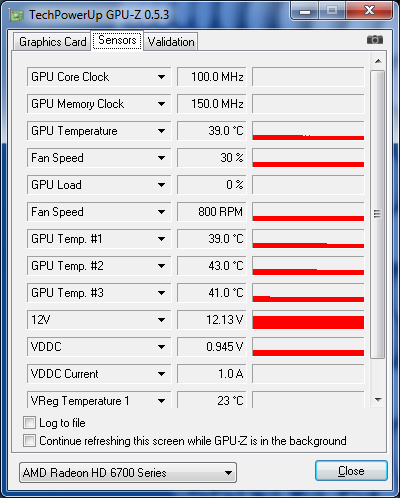

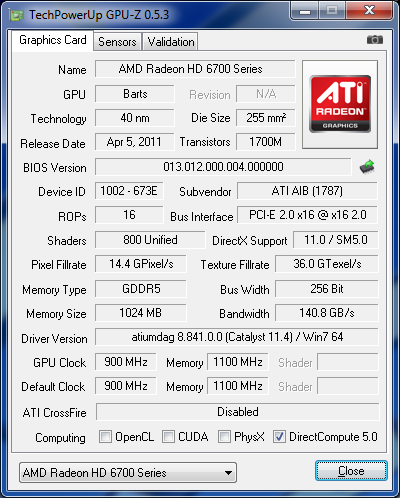

Finissons la description de notre HD 6790 par GPU-Z qui la reconnait parfaitement dans sa version 0.5.3. Le nombre d'ALU est identique à celui de la HD 5770, la fréquence GPU perd toutefois 10 MHz par rapport à cette dernière. Le bus 256 bits gérant le Gigot de GDDR5 est bien sûr présent, mais seuls 16 des 32 ROP (soit le même nombre que ceux de Juniper) de Barts subsistent, sachant que ces derniers permettent d'écrire en mémoire et d'appliquer l'AA entre autres choses, cette castration risque de limiter fortement l'apport de bande passante mémoire. Notons une fréquence GPU au repos similaire à celle des 6800, mais une fréquence mémoire plus élevée sur nos modèles.

Cliquer pour agrandir

La version Turbo de l'HIS IceQX dispose comme son nom le laisse supposer de fréquences plus élevées. En fait le GPU passe de 840 à 900 MHz et la mémoire de 1050 à 1100 MHz soit des gains respectifs de 7 et 5 %.

Voilà, c'est tout pour le nouveau modèle d'AMD, passons à celui de nVIDIA page suivante.
