• L'intérieur

On retire les panneaux latéraux, maintenus par des vis à mains pour celui de gauche et des vis classiques pour celui de droite (allez comprendre ce choix?). Nous découvrons alors l'intérieur du HAF 912 Plus qui est recouvert de peinture noire.

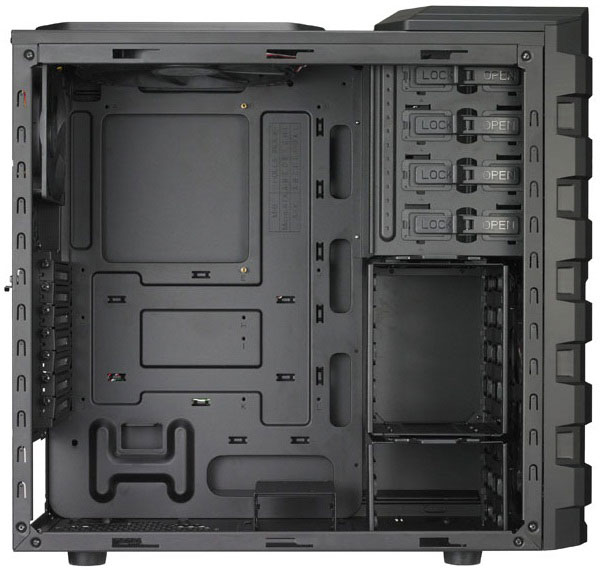

HAF 912 Plus - intérieur

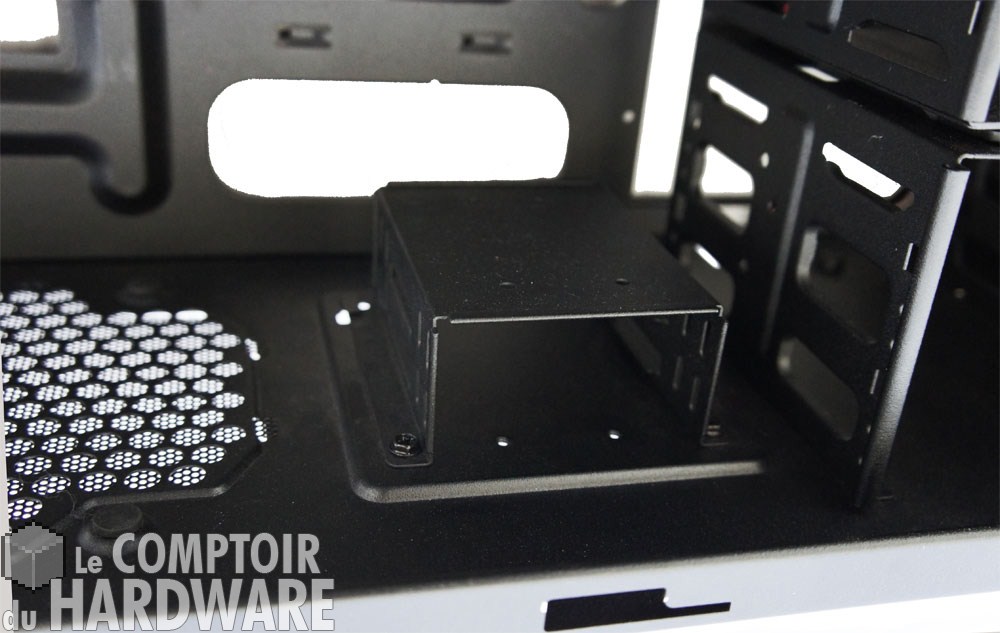

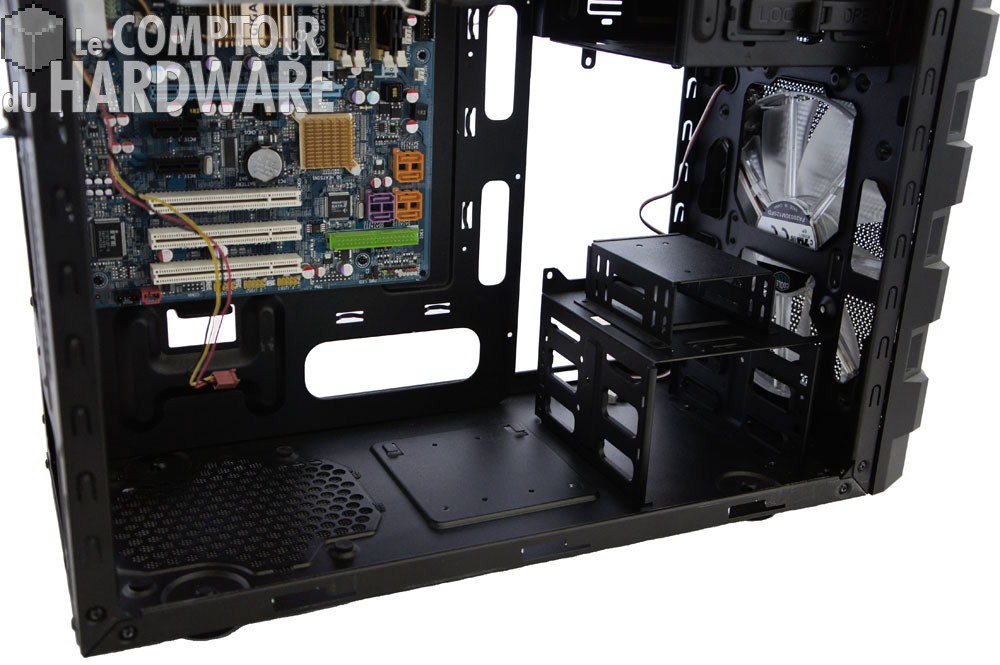

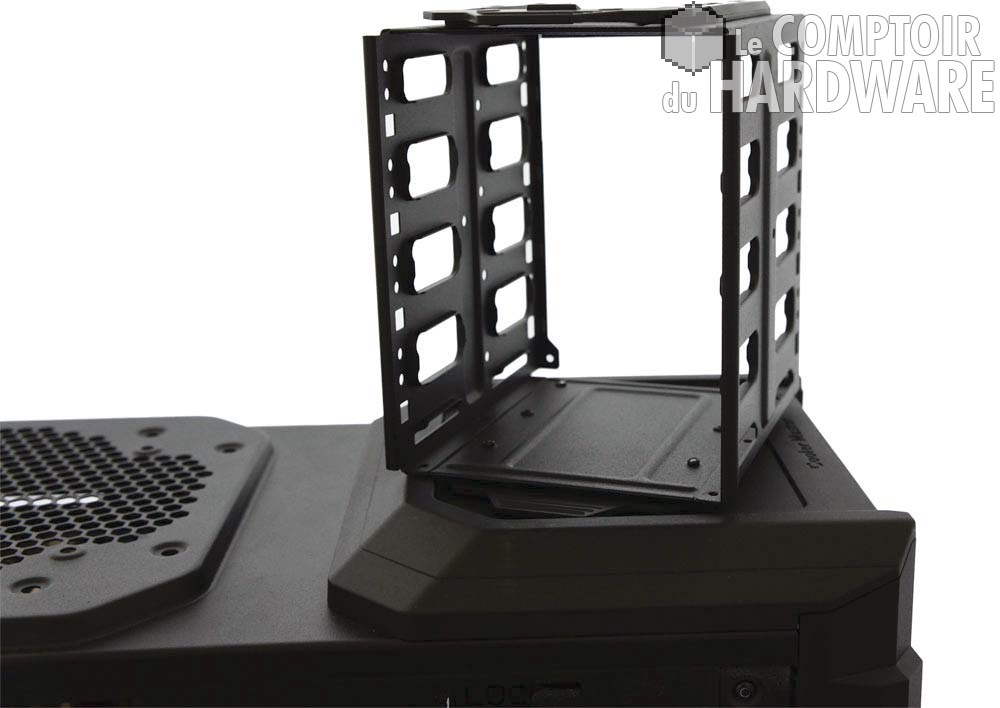

Sur la partie droite se trouvent les baies qui accueilleront les lecteurs optiques et les unités de stockage. Nous avons quatre baies de 5,25" dont une convertible en 3,5" sur le haut et une cage pour disques durs juste en dessous qui compte quatre emplacements 3,5", dont l'une est convertible en 2,5" grâce à un adaptateur livré. Cette cage est orientable ou amovible au besoin. Enfin, tout en bas se trouve un second emplacement qui peut accueillir deux unités de 3,5". Juste sur le côté gauche, vous trouverez de quoi installer deux SSD de 2,5". Quatre SSD pourront trouver place dans le HAF 912 Plus, deux dans cet emplacement et deux dans un adaptateur 2,5" vers 3,5". Cette petite cage à SSD est également amovible et pourra être installée à l'emplacement de la cage de 3,5" si vous souffrez d'un manque de place devant l'alimentation.



cage unités de stockage [cliquer pour agrandir]cage ssd [cliquer pour agrandir]cest graaaand [cliquer pour agrandir]

Cliquez pour agrandireuh



grille alimentation [cliquer pour agrandir]

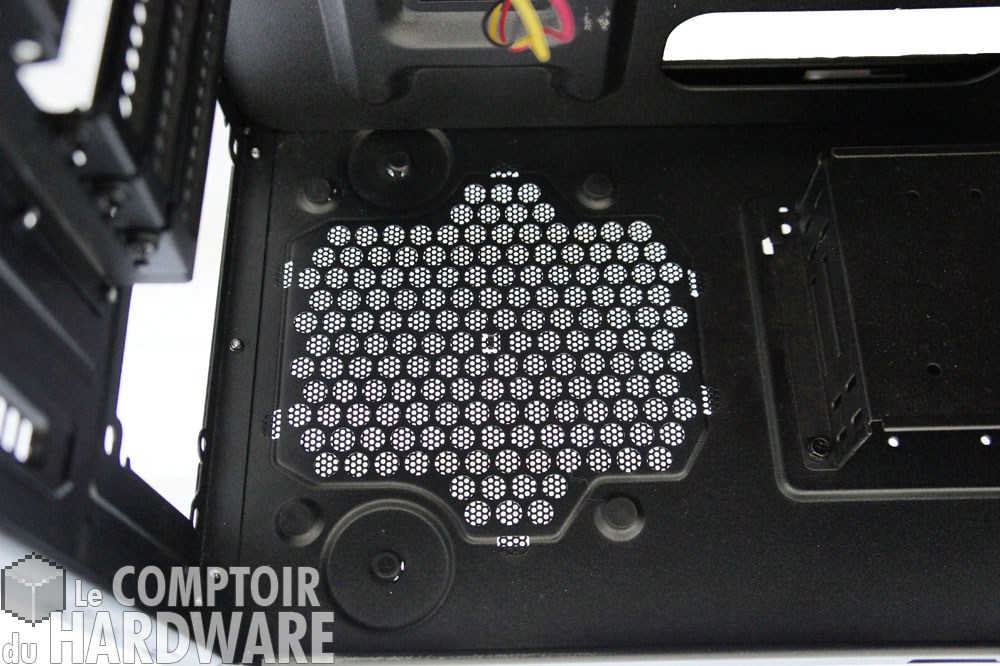

L'emplacement dédié au bloc d'alimentation justement est délimité par une petite patte sur le plateau de carte mère, servant d'arrêtoir. Il dispose d'une grille d'aération avec filtre à poussière, ce qui semble à première vue être un bon point, et de quatre patins antivibrations pour limiter la transmission de vibrations parasites au châssis, autre bon point !

Venons-en au plateau de carte mère qui peut accueillir des modèles au format ATX et µATX. Il dispose d'un accès backplate qui, espérons-le, devrait être assez grand pour permettre d'installer un ventirad sans avoir à tout démonter. Sur la droite de ce plateau se trouvent trois passes-cloison destinées au management de toute la connectique qui trouvera sa place sur la carte mère (ATX 12v 24 broches, SATA, Power, Reset etc...).

HAF 912 bracket [cliquer pour agrandir]

Ce point améliore une petite lacune du 922. Bonne surprise encore, un orifice dédié au câble EPS 12v  est disponible à gauche, au-dessus de l'accès backplate. Enfin, en dessous du plateau se trouve le passage destiné au rangement des câbles de l'alimentation. Notez cependant qu'aucun de ces passes-cloison n'est équipé d'une protection en caoutchouc comme nous pouvons en voir sur des boitiers de gamme supérieure par exemple, un plus qui aurait été apprécié...

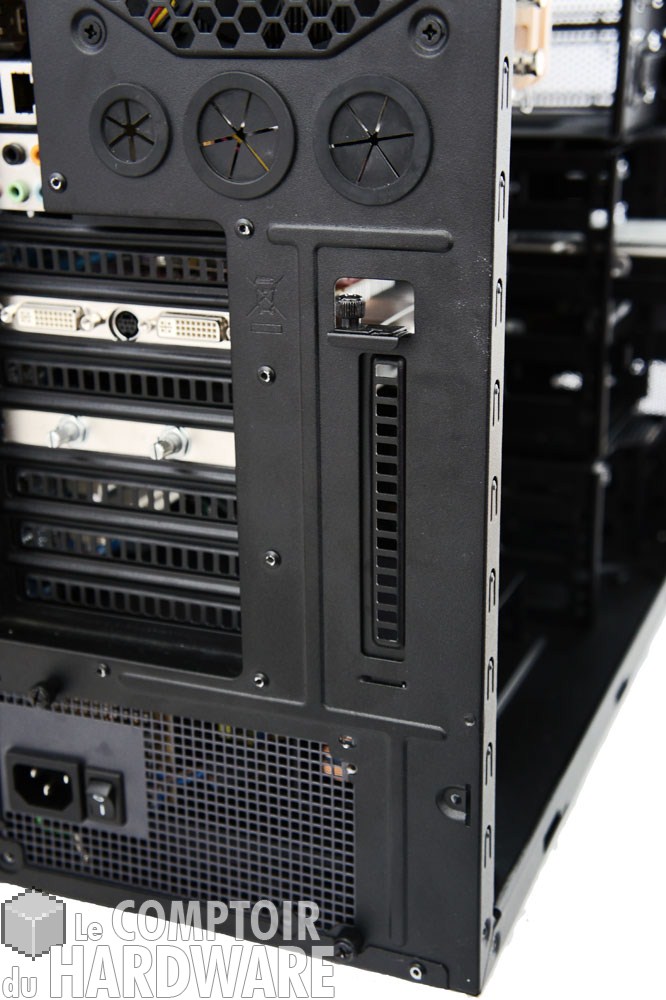

Sur le panneau arrière nous retrouvons le ventilateur de 120 en extraction, dépourvu de filtre à poussière, les trois passes-cloison pour watercooling (protégés cette fois) et juste en dessous, les slots d'extension sans système de fixation rapide (bracket simple maintenu par une vis classique). Cooler Master positionne l'un de ces slots à la verticale, ce qui permet ainsi de placer à cet endroit un éventuel bracket USB ou autre type d'extension afin de ne pas condamner la place d'une carte fille; bonne idée!

Voilà qui conclut notre petit tour du propriétaire. Nous pouvons dors et déjà saluer le soin apporté à l'agencement des éléments et à la finition du boitier, même si quelques petits détails manquent.
