• Présentation



Nanoxia Deep Silence 1 dans ta face [cliquer pour agrandir]Deep Silence 1 dans ton... euh vu de derrière [cliquer pour agrandir]

Vue d'ensemble du Def... Deep Silence 1





  Nanoxia Deep Silence 1
Couleur Noir (dispo en blanc, anthracite ou argenté)
Famille

Moyen tour

Dimensions 517 x 220 x 532 (HxLxP en mm)
Poids 11,3 kg
Matériaux

acier, plastique

Formats de la carte mère acceptés XL-ATX, ATX, µATX, Mini-ITX
Emplacements 5,25" 3
Emplacements 3,5" Jusqu'à  9 (dont un sur baie 5.25" avec adaptateur)
Emplacements 2,5" 8
Connectique en façade 2 x USB 3.0, 2 X USB 2.0, mini jack micro et casque
Ventilation

2 x 120mm sur l'avant (1300tpm max) , 1 x 140mm à l'arrière (1100tpm max)

Prix moyen

120 €

Un air de déjà vu nous disions en introduction, le Deep Silence 1 nous rappelle étrangement l'un des modèles phares de chez Fractal Design. Porte avant façon alu brossé en deux parties, cadre de façade équipé d'ouïs pour laisser passer l'air frais... La ressemblance est frappante. Passé outre cet air de famille, on découvre sur l'avant, derrière la portière inférieure, deux emplacements dissimulant les ventilateurs chargés d'introduire l'air frais dans le boitier. Il s'agit de deux DS-Fan maison tournant à 1300tpm max. Il sont disposés dans deux cages individuelles équipées chacune d'un filtre à poussière microperforé.

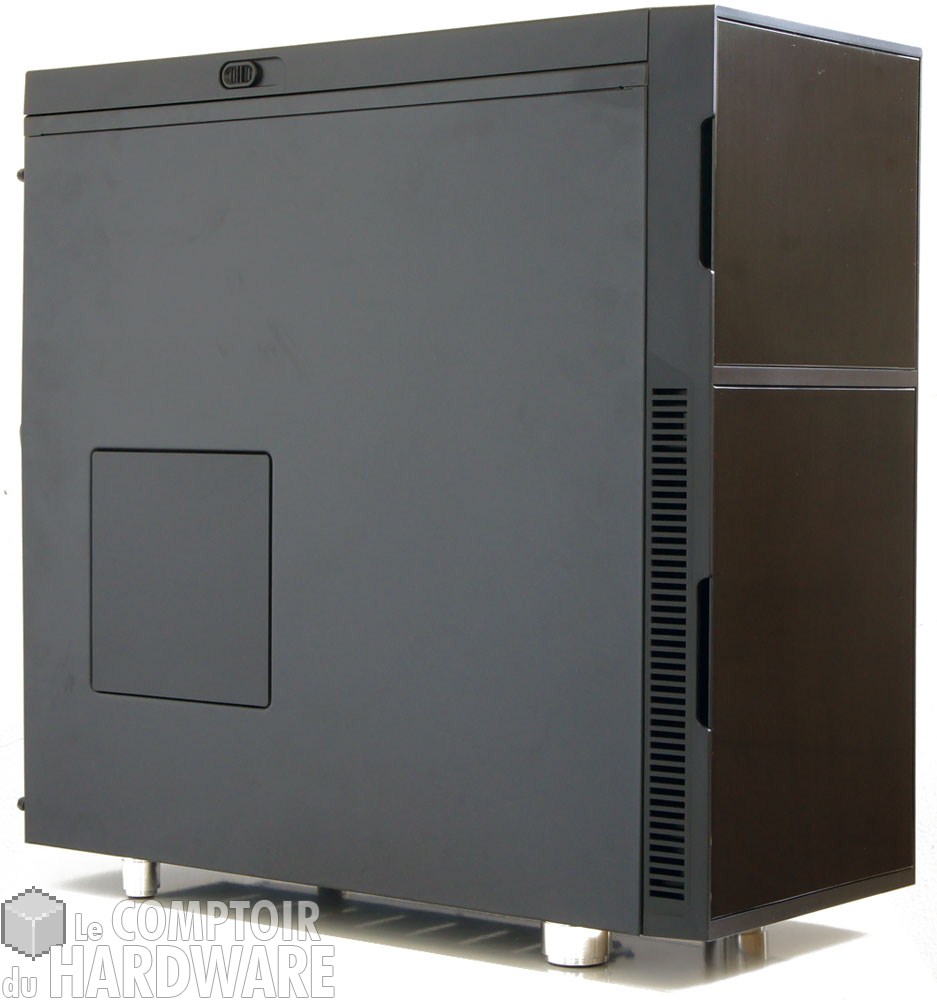

La partie supérieure cache trois baies 5.25", protégées par un cache-baie amovible, ainsi que deux régulateurs de vitesse destinés à piloter jusqu'à 6 ventilateurs et enfin le bouton "Reset". Vous pouvez également voir que chacun des accès avant est équipé d'une épaisseur de mousse acoustique dont le rôle est de limiter la propagation du bruit. L'ensemble est sans fioriture, assez classique, et n'offre rien à se mettre sous la dent, du moins pour les parties latérales. Un simple cache suggère la présence d'un emplacement pour ventilateur (120 ou 140mm) sur le panneau gauche.

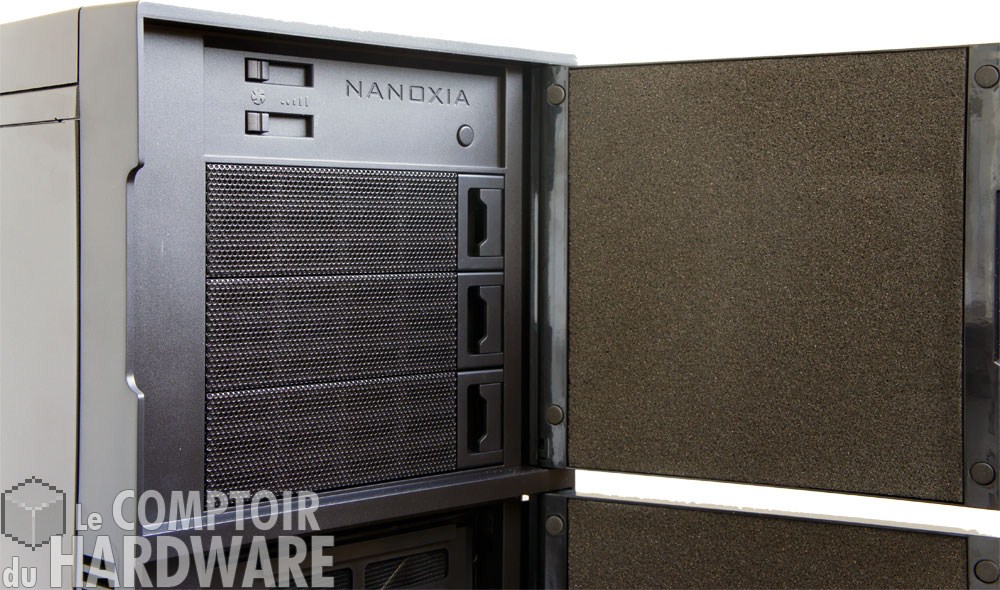

Partie haute  [cliquer pour agrandir]Partie basse [cliquer pour agrandir]

Détails sur la façade du boitier



Le top est plus intéressant. Il laisse entrevoir deux ouvertures. La plus petite, située en avant du boitier, dissimule les connectiques extérieures. Une simple pression permet de dévoiler deux ports USB 3.0, deux ports USB 2.0 et les I/O audio. La trappe arrière, qui occupe près des deux tiers de la surface, est un conduit d'aération. Il a pour vocation d'aider à évacuer l'accumulation d'air chaud dans le haut du boitier ou de protéger d'éventuels éléments installés sous cet emplacement (ventilateur 120/140mm ou radiateur 240). Il s'ouvre en actionnant le levier situé sur la gauche du châssis et bénéficie d'un traitement antibruit à base de bitume sur toute la surface de l'ouverture. Attention, l'installation d'un radiateur de 240mm ici condamnera la baie 5.25" supérieure. Sous le boitier, nous découvrons quatre pieds en plastique façon chrome relativement hauts, et mal finis ainsi qu'un large filtre anti poussière micro perforé et amovible.

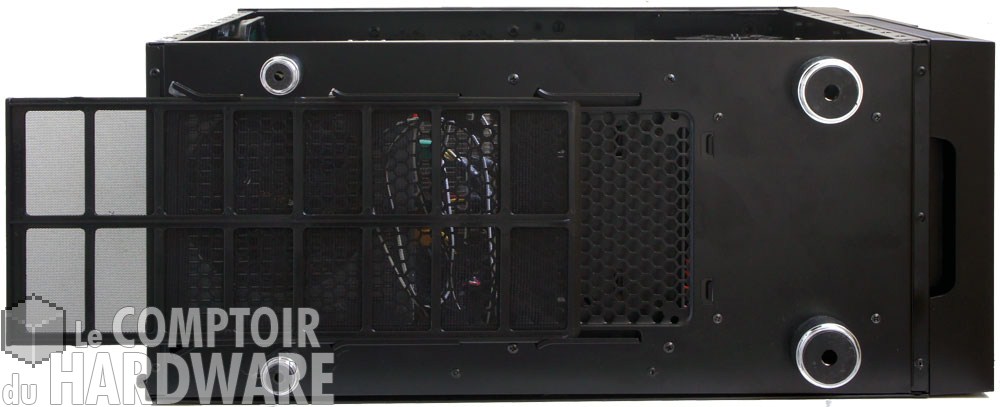

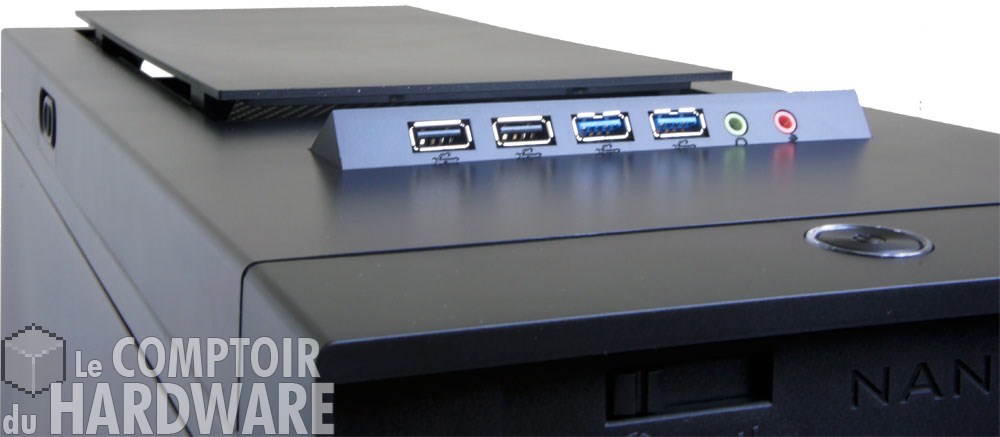

Deep Silence 1 - Top [cliquer pour agrandir]Vue de dessous [cliquer pour agrandir]

En haut... en bas!!

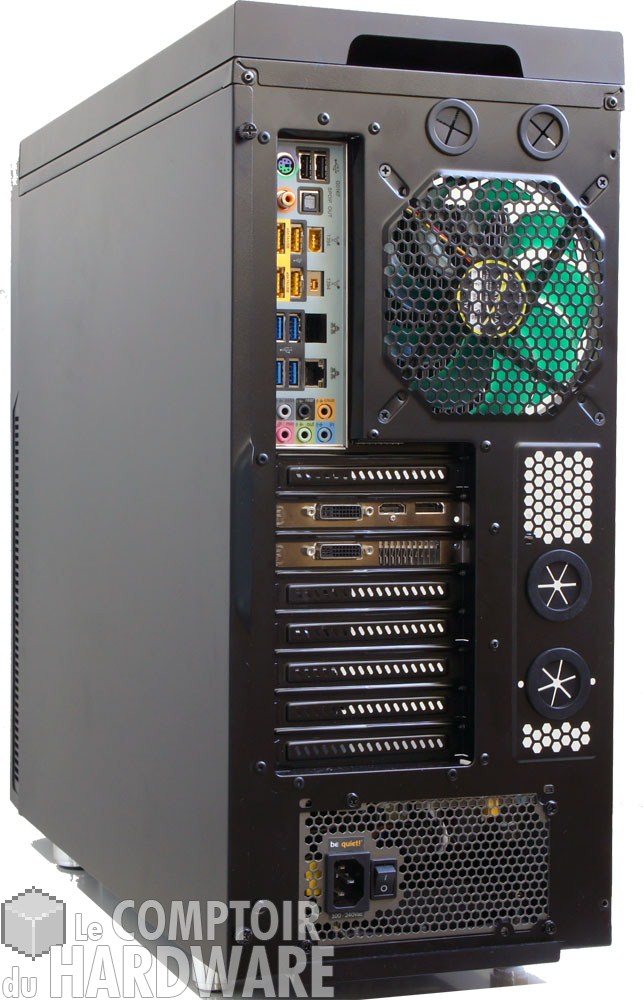

Revêtement intérieur [cliquer pour agrandir]À l'arrière, nous découvrons huit slots d'extensions, quatre passes-cloison pour le watercooling et un gros D-S fan de 140mm moulinant à 1100 tpm, chargé d'extraire l'air chaud vers l'arrière. Notez que le capot supérieur et la façade sont entièrement démontables pour faciliter la mise en place de gros radiateurs. Le revêtement antibruit intérieur est à base de bitume et recouvre les deux panneaux latéraux.

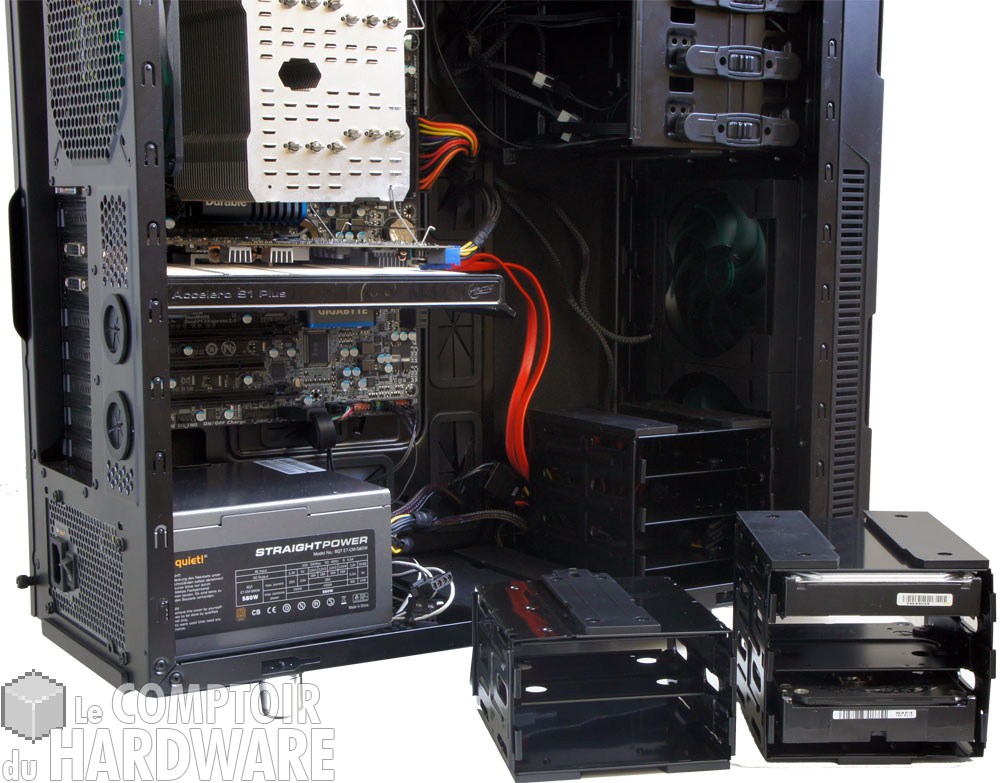

Une fois ces panneaux retirés, nous découvrons un agencement interne classique. Stockage sur la partie droite avec fixations rapides sur les baies ODD et racks amovibles pour les HDD. Compatibles 3.5"/2.5", ces racks nécessiteront l'utilisation de vis pour le montage des unités de stockage. Nous découvrons rapidement que la partie HDD est en fait constituée de trois cages amovibles. En les retirant toutes, il sera possible d'installer un radiateur de 240mm sur la façade. Un socle disposé près de l'alimentation (en position basse ici) permet de déporter une partie des cages (jusqu'à 5 selon le type de carte mère utilisé).

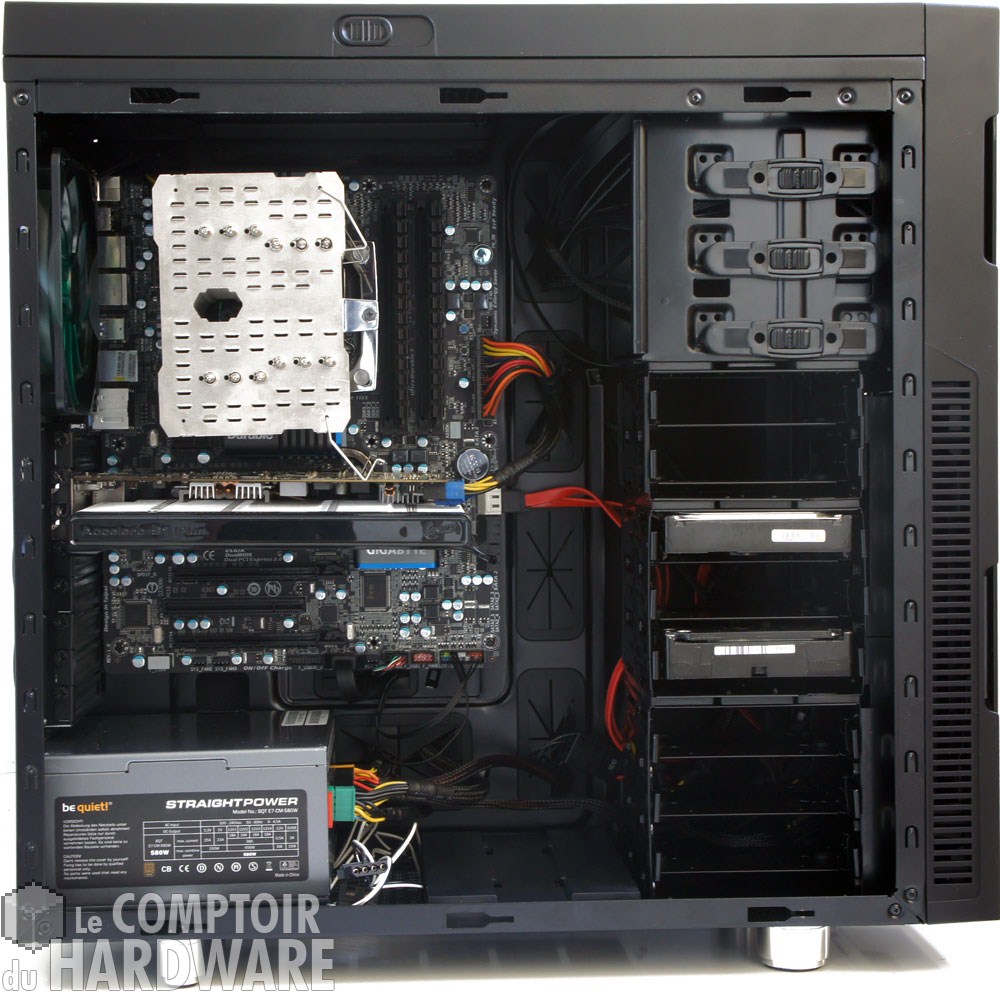

Vue intérieur [cliquer pour agrandir]Cages Nanoxia [cliquer pour agrandir]

Alain Terieur...



Le plateau de carte mère permet d'accueillir des modèles au format Mini-ITX, µ-ATX ou ATX standard. Sept passes-cloison sont disposés tout autour pour faciliter le management des câbles. Si votre prise EPS-12V est trop courte, Nanoxia livre une rallonge dans son bundle. Enfin, un large accès est découpé sur le plateau et permet l'accès à l'arrière du socket. Le montage ne pose pas de problème particulier, car l'espace est conséquent dans le Deep Silence 1. Les cartes graphiques ne devront pas excéder les 315mm de longueur si vous gardez les cages (445mm sans) et votre dissipateur CPU devra mesurer moins de 185mm; de quoi faire donc ! Le management des câbles devra être soigné, car l'espace manque à l'arrière de la carte mère.

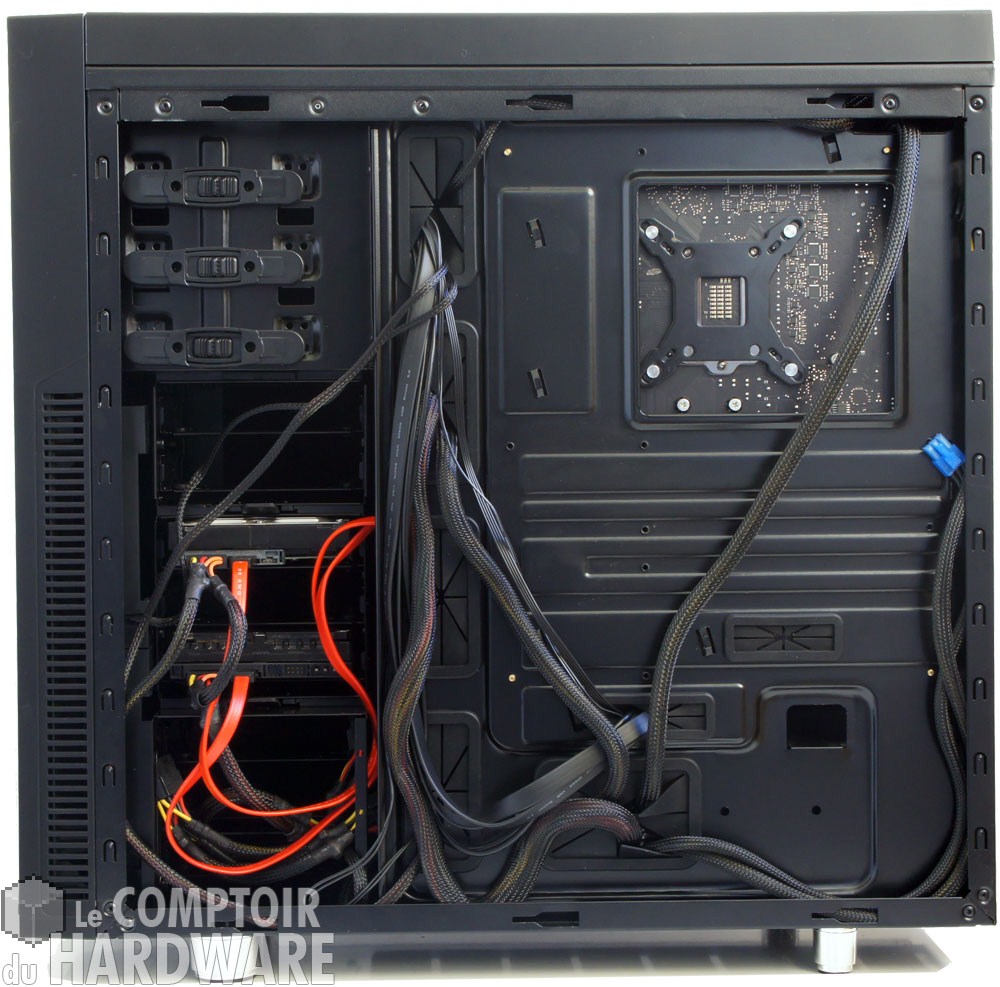

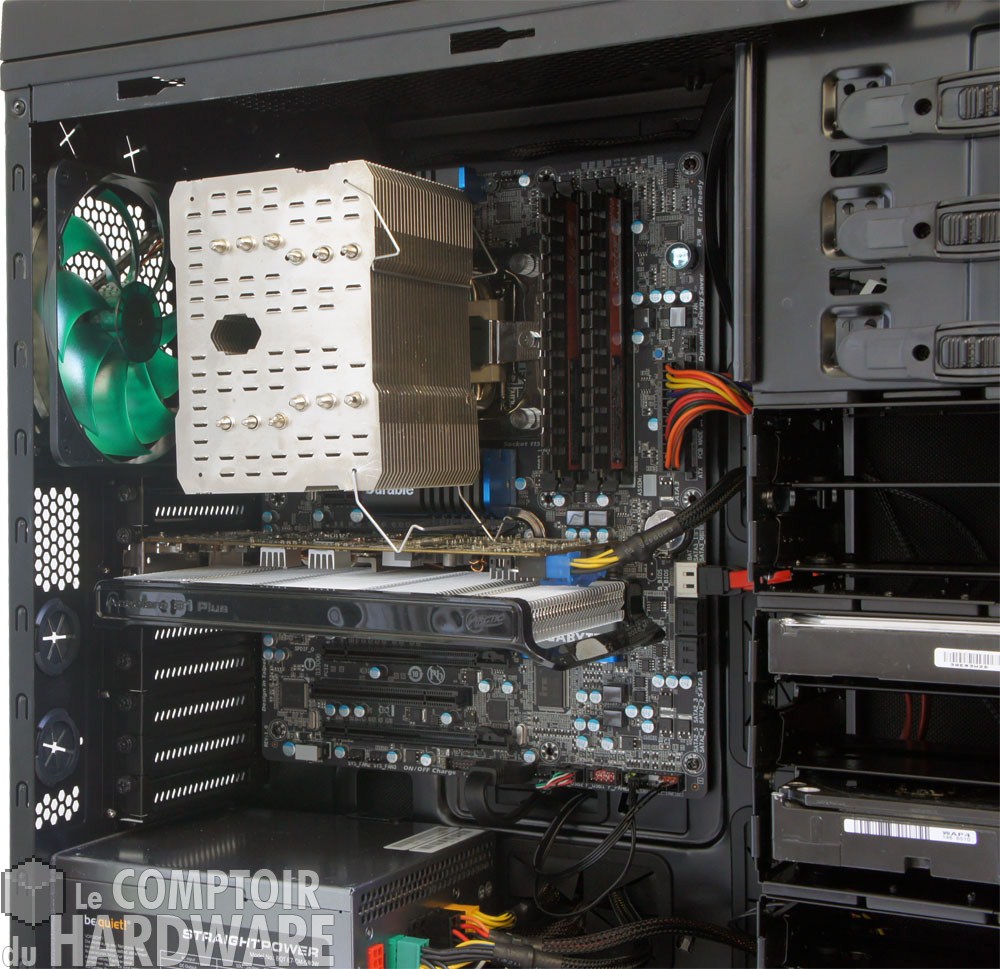

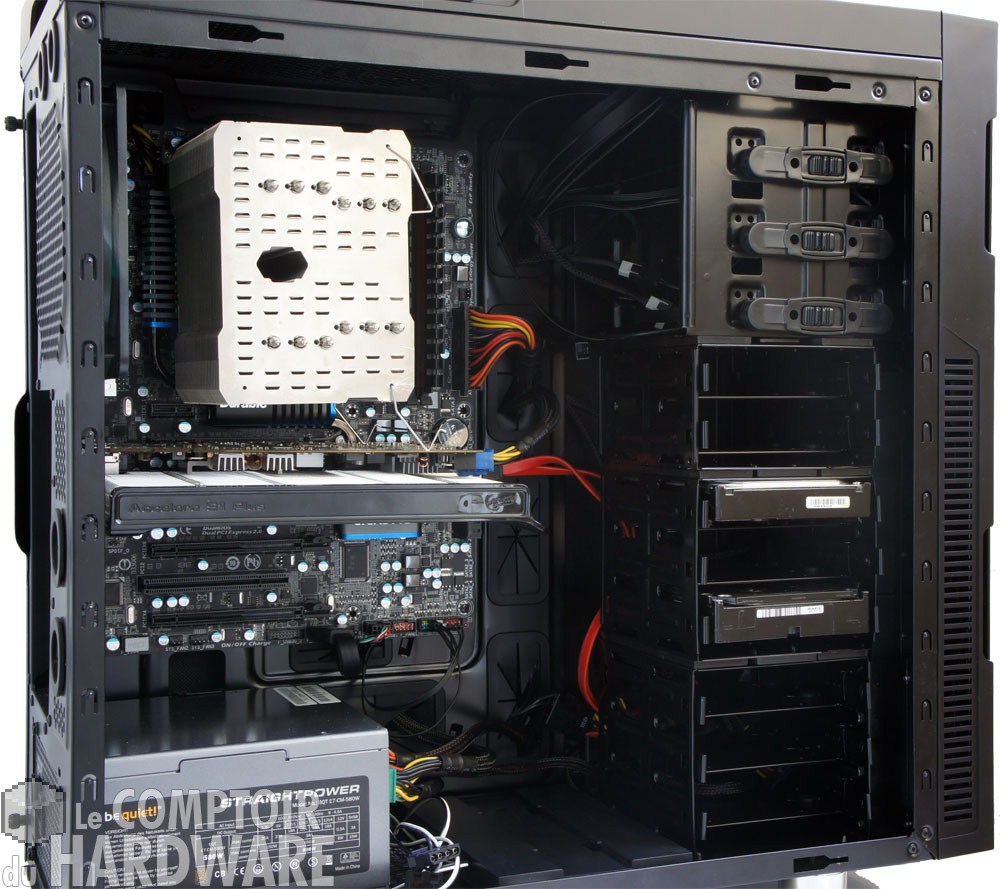

Deep Silence 1 - Intérieur [cliquer pour agrandir]Arrière carte mère [cliquer pour agrandir]Encore lintérieur [cliquer pour agrandir]

Les entrailles



Pour terminer, notez que l'ensemble est entièrement peint en noir, peinture assez fragile sur les ouvrants, et sera disponible tout de blanc vêtu, ou avec une façade soit anthracite, soit argentée. Voilà pour la présentation, il est temps de voir ce dont est capable le Deep Silence 1.
