 • Bundle

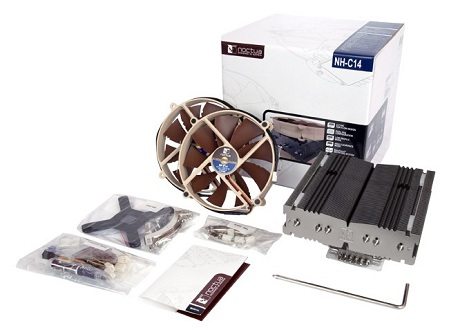

La quantité d’accessoires fournie est digne d’un ventirad haut de gamme. Normal me direz-vous, car à près de 75€ la bestiole, rien ne doit manquer ! On retrouve donc les deux NF-P14, le kit SecuFirm2 pour plateformes Intel, le système de fixation AMD qui utilisera, rappelez-vous, la backplate d’origine, les notices explicatives et une pochette contenant les pièces communes aux deux plateformes.

 noctua nh-c14 bundle



Cette pochette d’accessoires communs contient l’adaptateur en ‘’Y’’ permettant de connecter les deux ventilateurs à une même source 12v de la carte mère, deux adaptateurs 9v LNA (noir), deux adaptateurs 7v ULNA (bleu), quatre fixations antivibrations, un kit de fixations 120 vers 140 pour les ventilateurs, un tube de NT-H1, et un badge adhésif. Pour terminer, Noctua complète ce bundle avec un tournevis cruciforme.





• Montage AMD AM3 :

noctua_kit_amd.jpgLe kit de montage AM2/AM3 se compose de quatre vis, quatre entretoises en plastique et deux plaquettes de support incurvées. Aucune difficulté d’installation ici puisque, nous le répétons, le tout se fixe sur la backplate d’origine. Nous avons pu le faire sans démonter la carte mère.



Dans un premier temps, il faut débarrasser le socket de son cadre de support d’origine. Ensuite, tout en maintenant la backplate, installer les entretoises et les plaquettes de support fournies autour du socket, puis visser le tout.



Une fois ce montage bien arrimé, nous pouvons installer le NH-C14, sans oublier la pâte thermique…

Le ventirad est livré prémonté, les vis de maintien sont solidaires de la base et les deux ventilateurs en place. Deux trous sont prévus dans le radiateur pour faciliter l’accès aux vis. Il faut s’assurer que les pâles des ventilateurs ne gênent pas lors de l’insertion du tournevis et bien serrer à fond. Enfin, on connecte les deux ventilateurs à une source 12v de la carte mère via le connecteur ‘’Y’’ et roulez !



• Montage Intel LGA1156

noctua_kit_intel.jpgPour installer le NH-C14 sur cette plateforme, il va falloir suer un peu plus et il est nécessaire de démonter la carte mère si le boitier ne dispose pas d’un accès direct à l’arrière du socket. Le kit Secufirm2 compte un nombre de pièces plus important. Il s’agit du même système de fixation que sur les NH-U12P ou le NH-D14.



Pour commencer, il faut utiliser la plaque fournie par Noctua et veiller à placer correctement les quatre vis de fixation dans les emplacements situés aux extrémités de celle-ci. Chaque emplacement correspond à un socket différent. Dans notre cas, les vis sont placées au milieu, ce qui correspond aux sockets LGA115X. Lorsque cette préparation est terminée, on place le tout dans les entraxes en veillant à ne pas lâcher la plaque, tout en maintenant les vis de façon à ce qu’elles ne tombent pas. Ensuite, on positionne les entretoises en veillant à ne pas repousser les vis, puis les plaquettes de support en fonction de l’orientation choisie et l'on visse le tout avec les écrous restants.



Pour la suite de l’installation, ça se passe comme sur AM3 : Pâte thermique, ventirad, visser, connecter et allumer !
