• Protocole de test des mobales

prot cdh pico technology

Après cet aspect descriptif, il est temps de passer aux choses sérieuses : que vaut cette petite mobale en situation réelle ? De nos jours, analyser les performances en utilisation standard ou tester les débits sur les transferts de données n'aura pas d'autre effet que de fournir des graphes bourrés de chiffres trop souvent creux. Le Comptoir s'est donc focalisé sur ce qui vous impacte vraiment dans la vie de tous les jours : la stabilité et la température.



Le but de ce protocole de test est ainsi de mesurer jusqu'où peut aller la carte mère en matière de stabilité, sans se transformer en grille-pain de silicium. Nous avons donc axé notre protocole sur des stress tests, délaissant ainsi les performances pures qui sont déjà amplement détaillées dans les dossiers CPU. Selon le placement en gamme des cartes mères, nous retrouverons différents couples de TDP :

  • Haut de gamme : 150 / 225 W à 1,3/1,35 V (Core i7/i9 avec OC)
  • Milieu de gamme : 95 / 150 W à 1,25 / 1,30 V (Core i5/i7)
  • Entrée de gamme : 65 / 125 W à 1,15 / 1,25 V (Core i3/i5, basse consommation)



CPU - Core i7-10700K (TDP 150 W / 225 W)

Cooling CPU - AIO Corsair H115i Pro

RAM - Corsair Vengeance RGB - 2x8 Go @ 3000 MHz CAS16 / G.Skill Sniper - 2x8 Go @ 3400 MHz CAS16

Stockage - LDLC SSD F6 Plus 480 Go

Alimentation - Corsair M850X

Boitier - Obsidian 500D (de chez Corsair, toujours ; une vraie config' de pirate !)



Enfin, pour nos mesures physiques, le comptoir vous présente son oscilloscope numérique Robert - un Picoscope de la série 3000 couplé à une sonde du même fabricant et une pince ampèremétrique pour vous fournir des valeurs toujours plus justes et toujours plus précises. Robert permettra surtout de faire des analyses de comportement et de voir l'évolution des tensions/courants selon les situations ou le temps. Pour les tests de la partie audio, nous retrouvons notre chère Xonar Essence STX qui permettra de mesurer les paramètres physiques (distorsions, diaphonie...) des signaux sonores. Pour ce qui est de l'overclocking, l'opération sera faite à la main afin de conserver à coup sûr les TDP recherchés et ainsi garder une base de comparaison commune.



xonar essence stx gskill ddr4 sniper x prot rm850x ldlc f6 plus AIO corsair h115i pro



• BIOS UEFI et suite logicielle

MSI ne change pas sa formule pour son BIOS UEFI, qui reste sur son interface graphique bien réalisée et qui dispose de deux modes - simple et avancé - ergonomiques et bien documentés. Le mode simplifié est bien fourni au niveau des options, et permettra aux novices de voir rapidement les paramètres de la carte mère. Le mode avancé quant à lui n'est pas très différent - hormis son interface - de ce que nous retrouvons ailleurs, et dispose d'un nombre important d'options qui raviront les utilisateurs avertis et les overclockeurs.

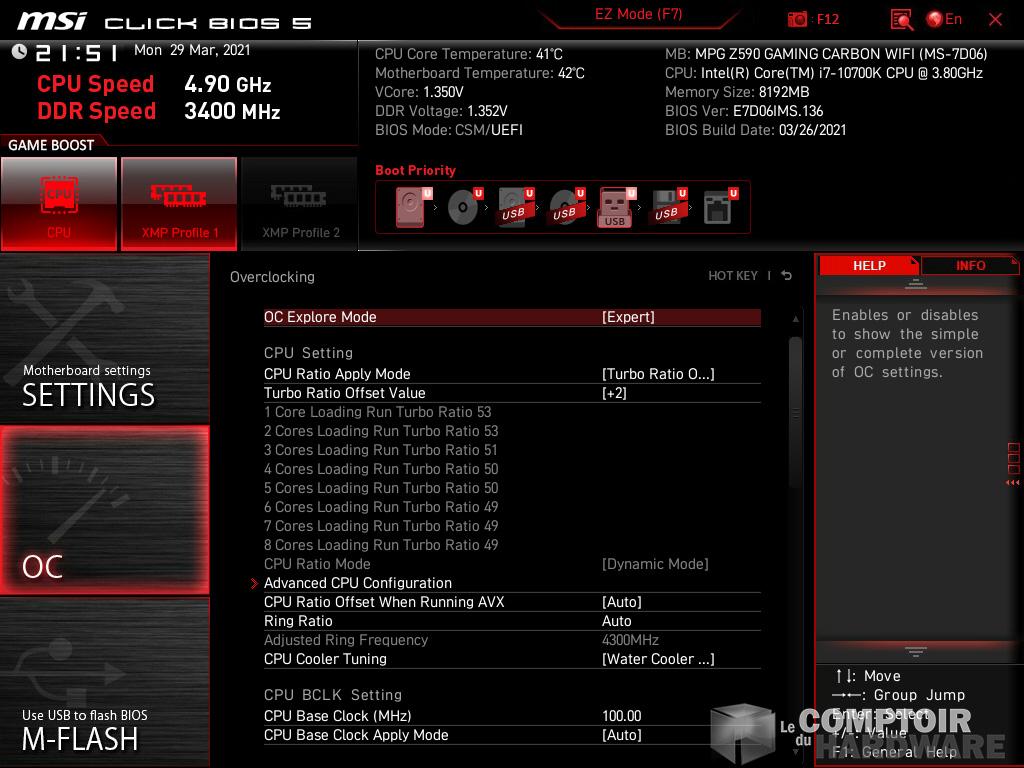

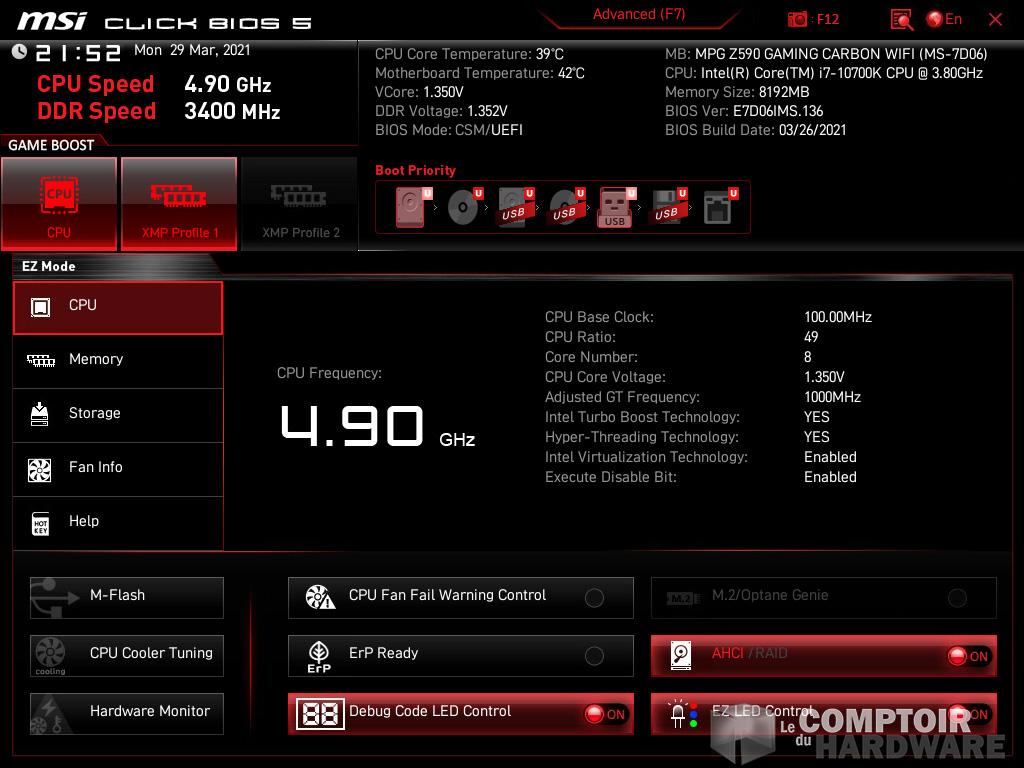

msi mpg z590 gaming carbon wifi - bios : mode simple [cliquer pour agrandir]msi mpg z590 gaming carbon wifi - bios : mode avancé [cliquer pour agrandir]

Un BIOS complet et visuel, qui permet de satisfaire autant les débutants que les aguerris de l'overclocking.



Pour ce qui est de la gestion automatisée de l'overclocking, MSI a énormément simplifié son système et propose un simple bouton ici, qui permet de débrider votre CPU Intel au-delà de ses brides mises par le constructeur en PL1 et PL2. Ce sera largement suffisant pour les joueurs et les moins expérimentés, par contre ça manque d'optimisation au niveau des tensions et de quelques paramètres, nous sommes loin du résultat d'un OC manuel ou d'un PBO encore.



La suite logicielle de chez MSI fait peau neuve avec cette génération Z590, en passant du Dragon Center au MSI Center, qui semble surtout être un renouveau visuel. Le design gaming disparait au profil d'un design plutôt moderne et semblable à ce que l'on trouve avec le style Designare de chez GIGABYTE. Autre avantage, certaines applications font leur apparition - comme le Noise Canceling, pratique pour les joueurs et streamers - et la suite devient encore plus modulaire, vous permettant d'installer que ce que vous jugez utile à votre utilisation. Un atout assez pratique de nos jours, permettant de garder un seul logiciel sans à se retrouver avec quelque chose de surchargé.

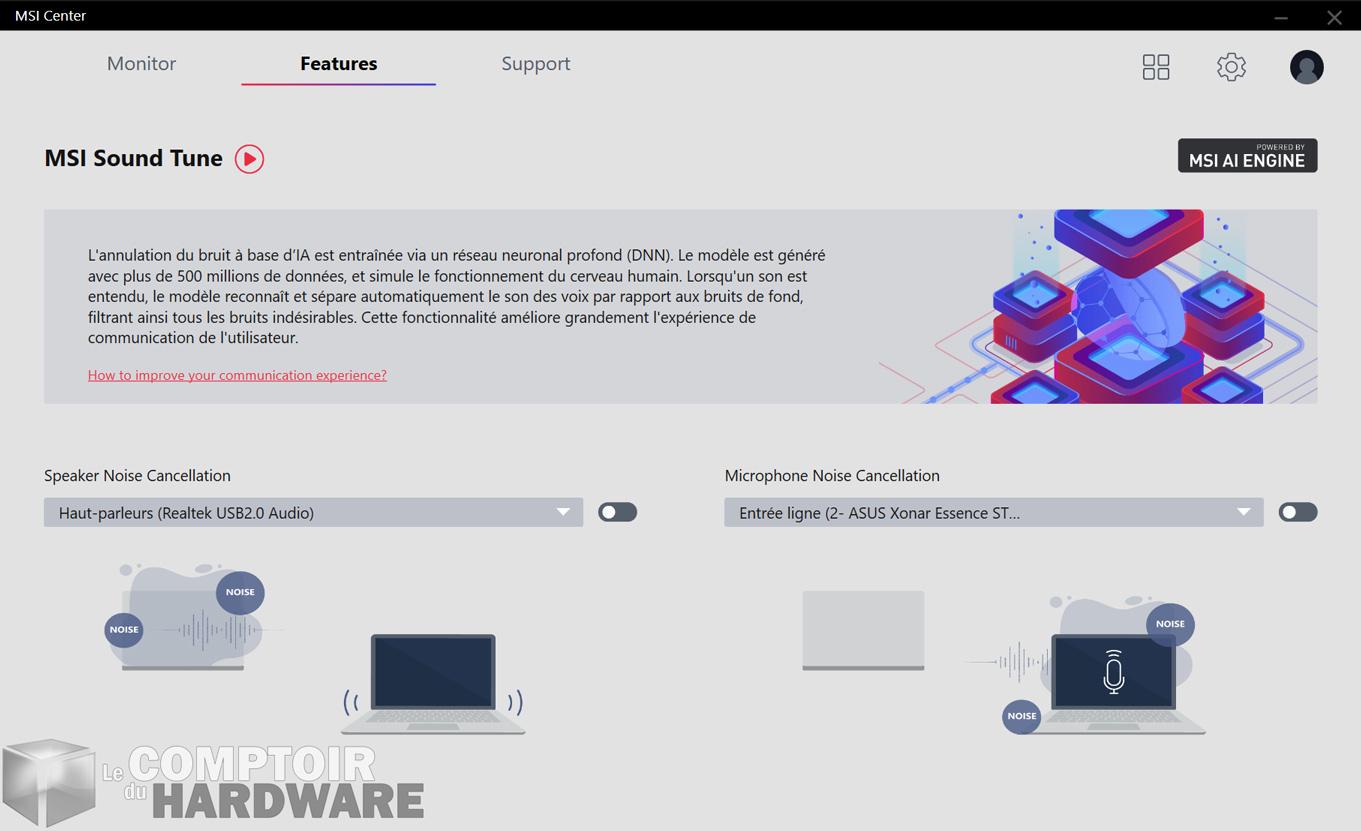

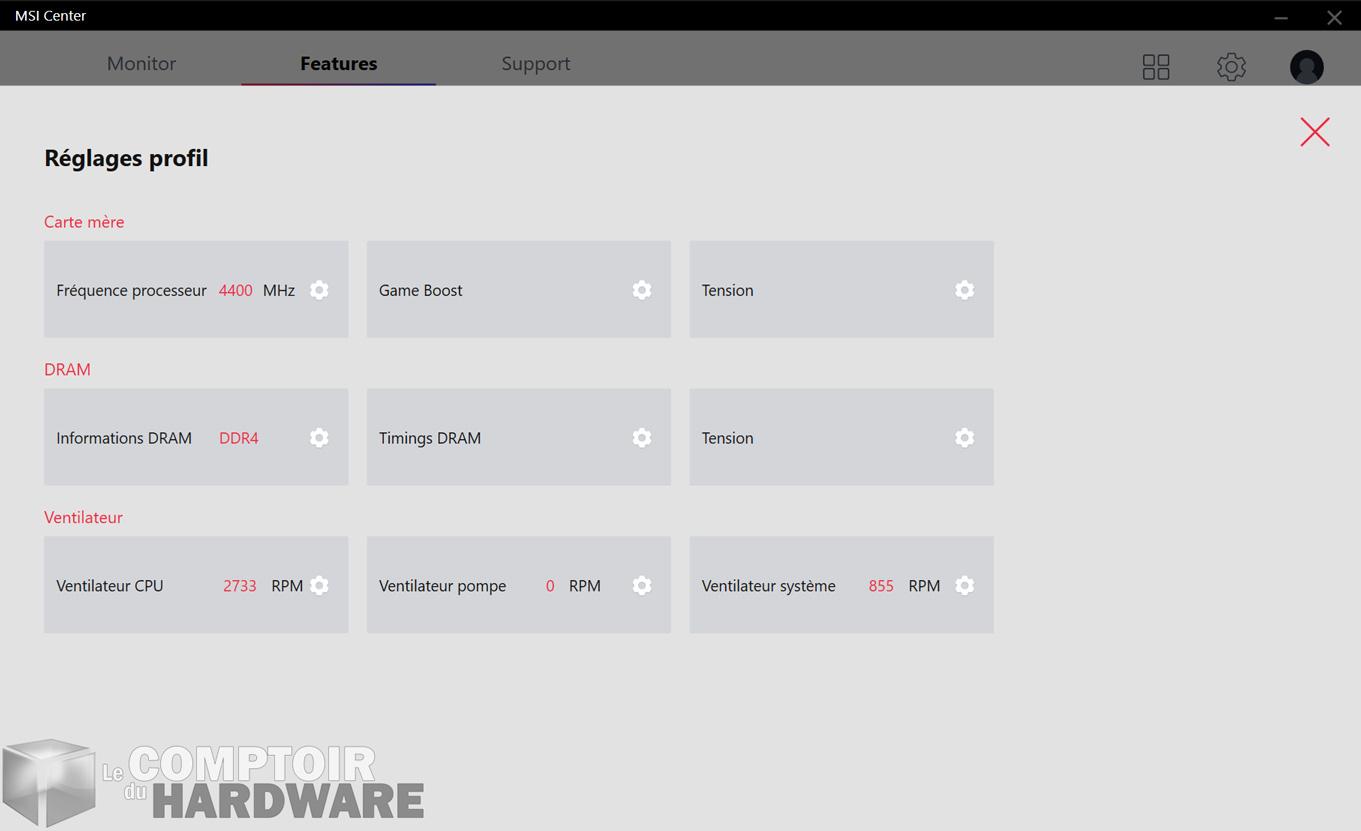

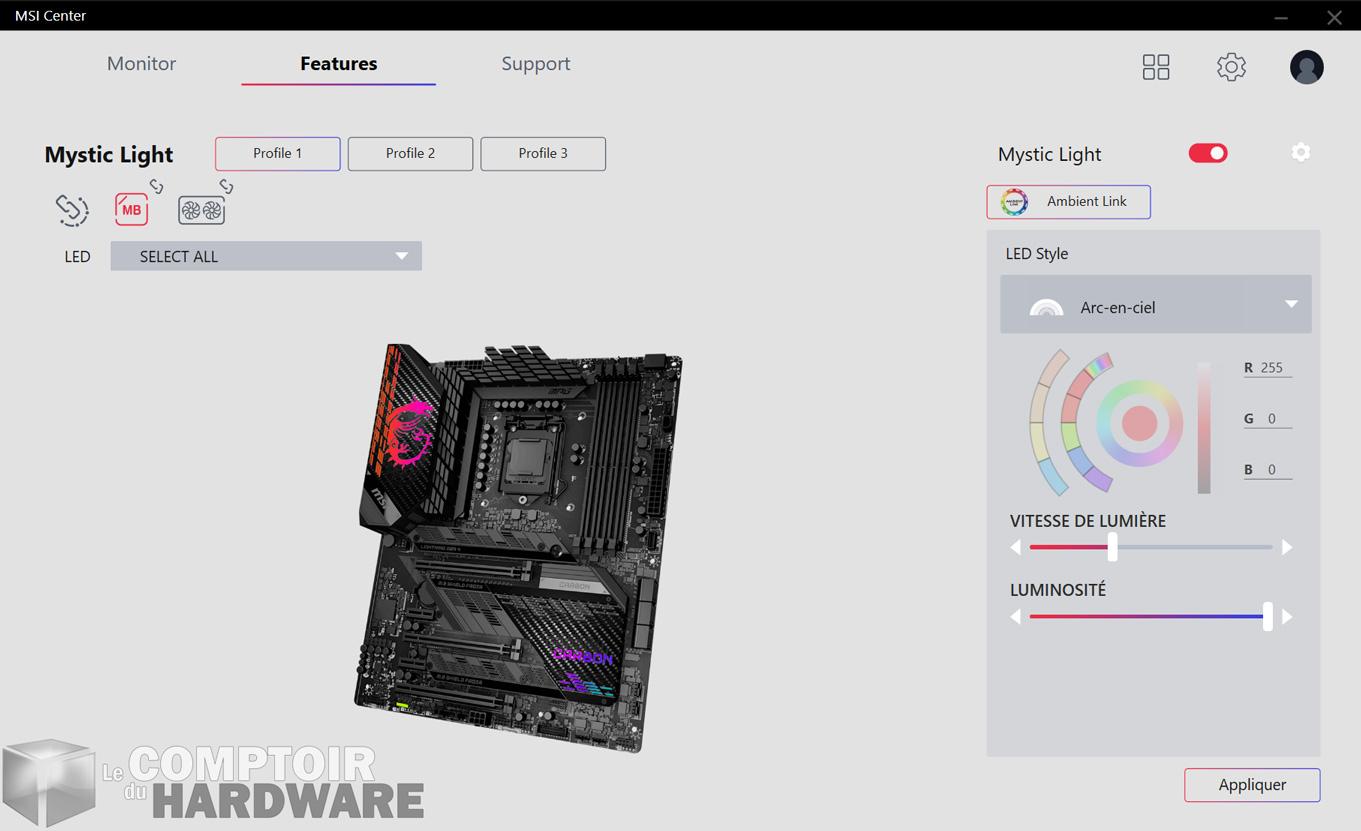

msi mpg z590 gaming carbon wifi - dragon center : monitoring [cliquer pour agrandir]msi mpg z590 gaming carbon wifi - dragon center : gestion overclocking [cliquer pour agrandir]msi mpg z590 gaming carbon wifi - dragon center : mystic light [cliquer pour agrandir]msi mpg z590 gaming carbon wifi - dragon center : noise concelling [cliquer pour agrandir]

MSI change l'aspect de sa suite logicielle, qui devient modulaire et plus pratique.
