• Fouille intégrale de la carte

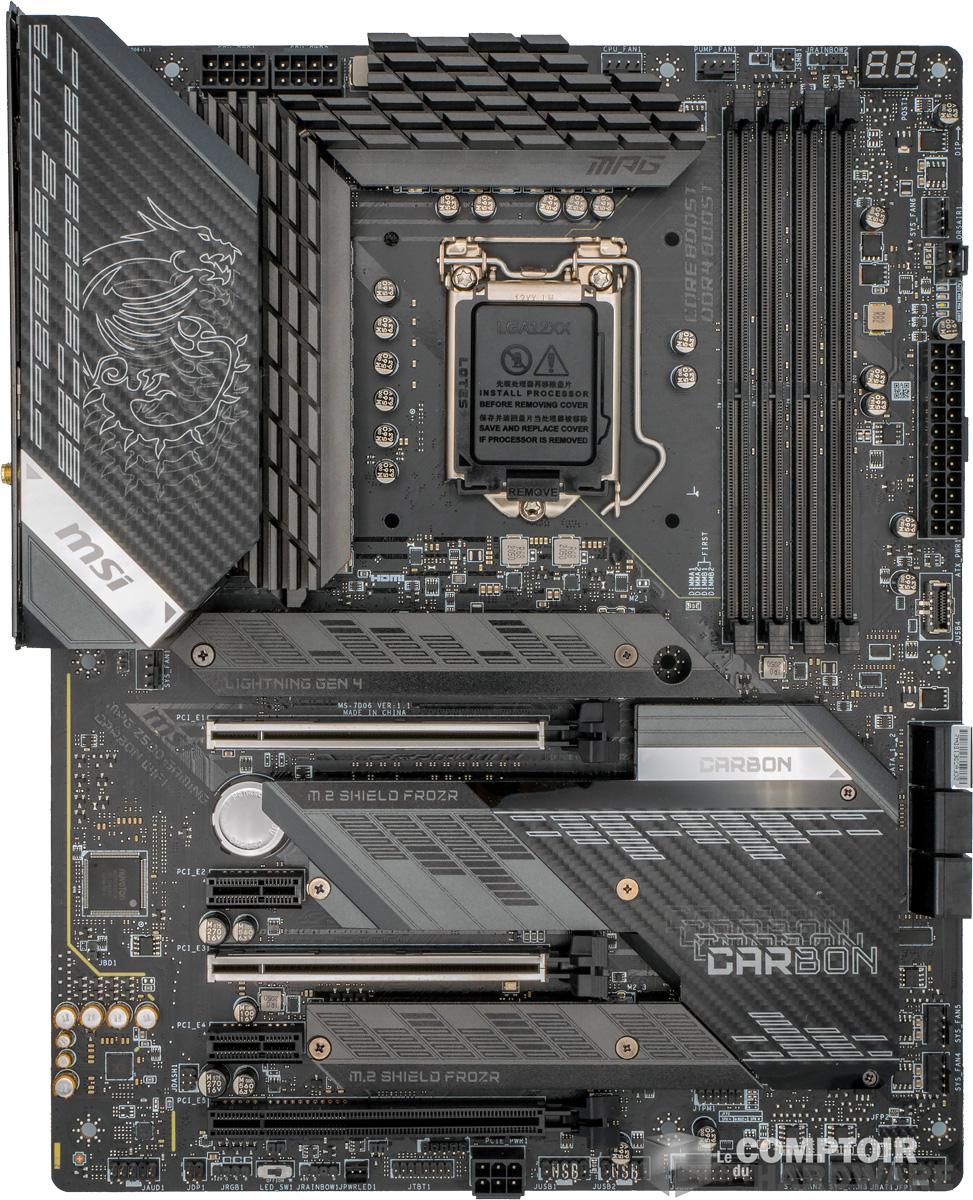

msi mpg z590 gaming carbon wifi - carte en face avant [cliquer pour agrandir]

Le dragon de MSI est toujours de la partie, le RGB aussi, pour le côté gaming-killah traditionnel à cette MPG Z590 Gaming Carbon Wifi. Il a la peau dure.



MSI continue de renforcer l'identité visuelle de sa gamme MPG de cartes mères, en plaçant toujours son dragon qui se retrouve totalement illuminé en RGB cette fois-ci, couplé à des capots en texture fibre de carbone. C'est donc un style qui pourra être très clivant, mais qui n'aura aucune influence sur les performances pour autant. Pour ce qui est des ports PCIe internes, nous avons 2 emplacements PCIe 4.0 x16 - configurés en x8/x8 s'ils sont tous les deux utilisés -, 1 port PCIe 3.0 x4 et 2 ports PCIe 3.0 x1. Pour la RAM, nous avons 4 slots DDR4, et le stockage en NVMe restera plus classique : 1 port M.2 PCIe 4.0 x4, mais ce dernier sera inactif si vous n'avez pas de CPU Rocket Lake de mis sur la carte mère, et 2 ports M.2 PCIe 3.0 x4.

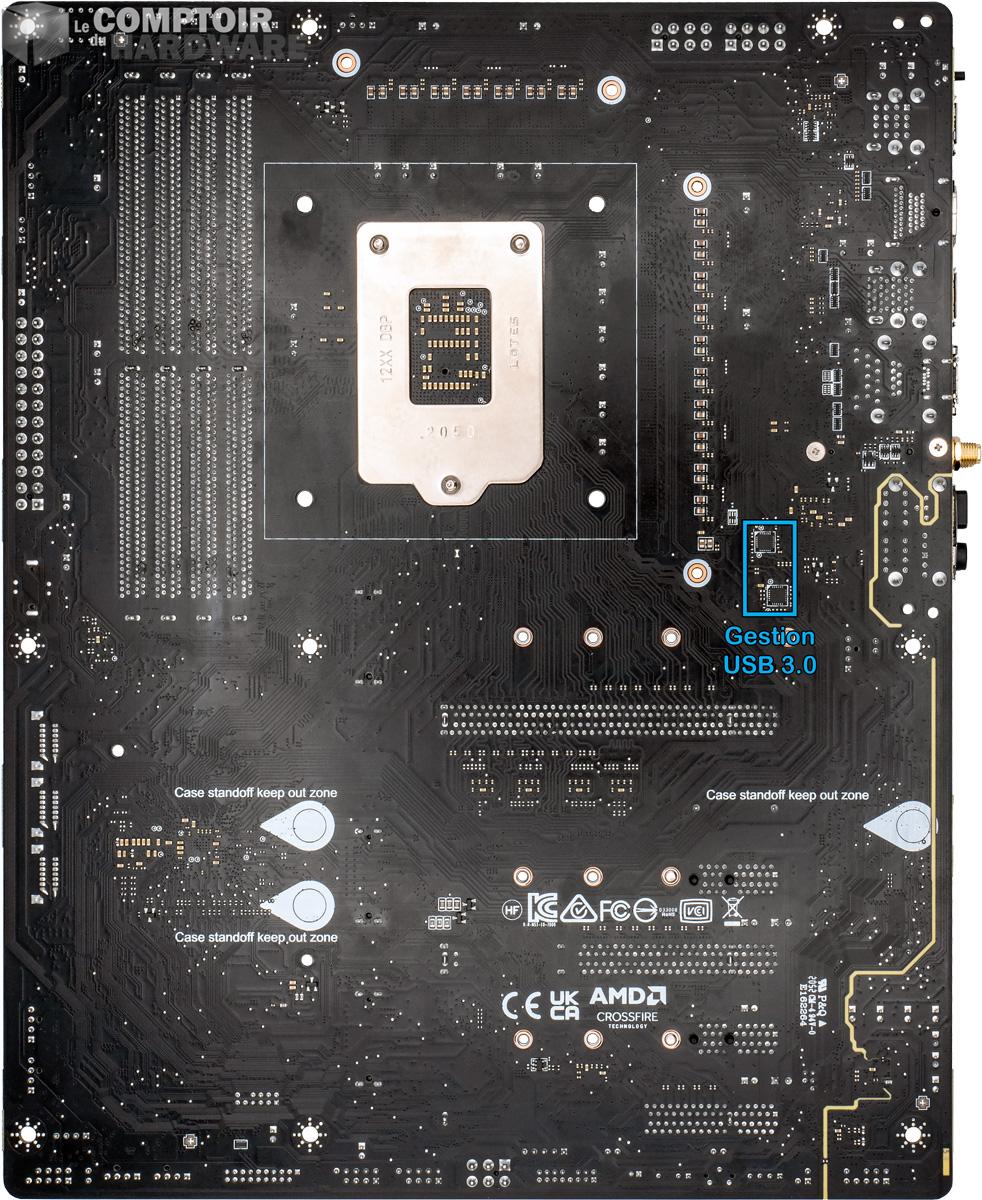

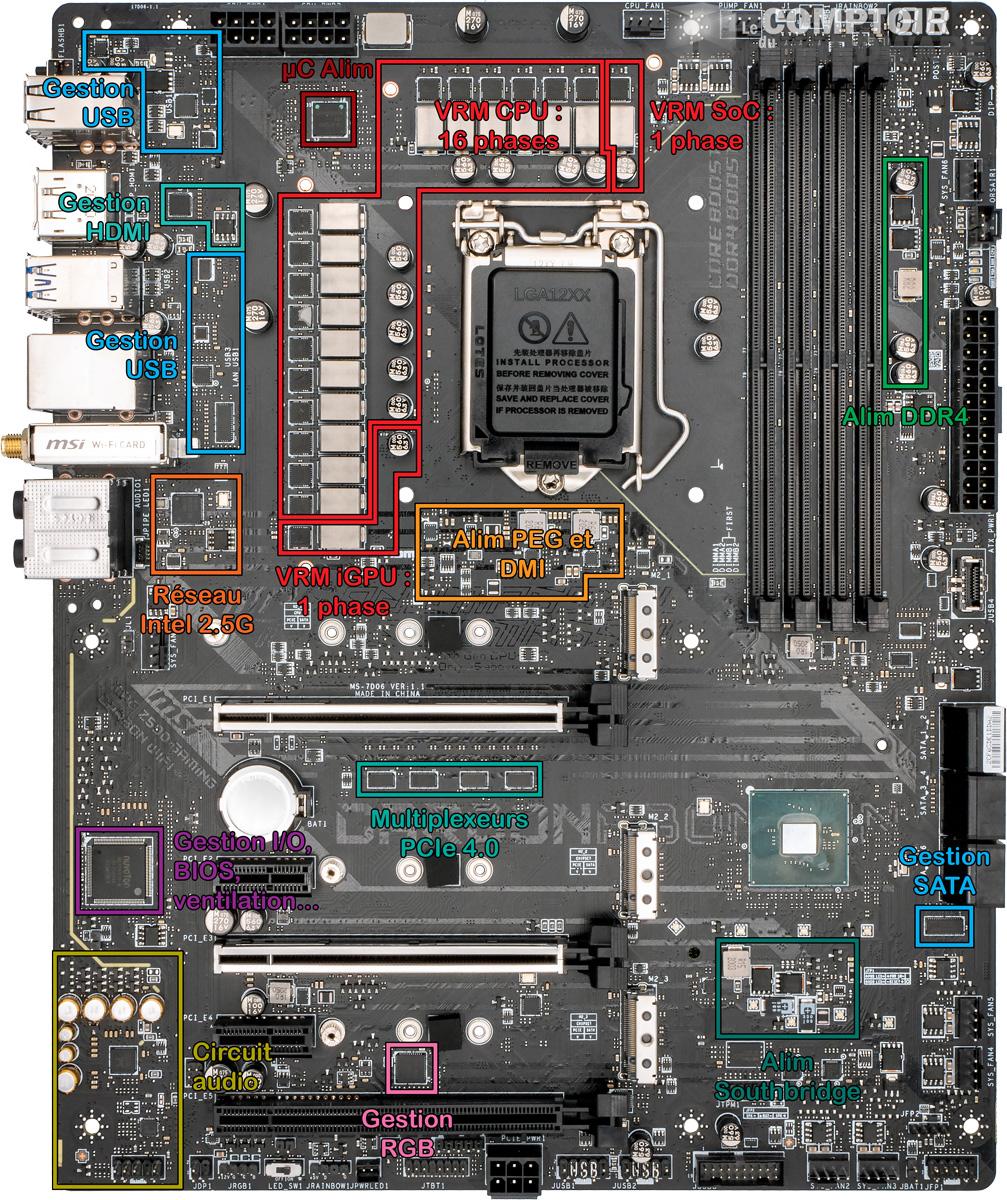

msi mpg z590 gaming carbon wifi - vue détaillée du PCB : face avant [cliquer pour agrandir]msi mpg z590 gaming carbon wifi - vue détaillée du PCB : face arrière [cliquer pour agrandir]

Notre petite analyse rituelle du PCB sur ses deux faces, avec un dos correctement exploité.



Pour une carte qui ne tape pas dans le haut du panier, nous avons tout de même le droit à une électronique avancée et bien fournie, qui exploite plutôt bien les deux faces du PCB. De ce fait, plusieurs contrôleurs sont présents et permettent d'exploiter au mieux les connectiques diverses et variées de la carte. Cependant, il n'y a pas de surplus pour autant et nous ne retrouvons que le plus utile, sans faire dans les rajouts cosmétiques voire inutiles.

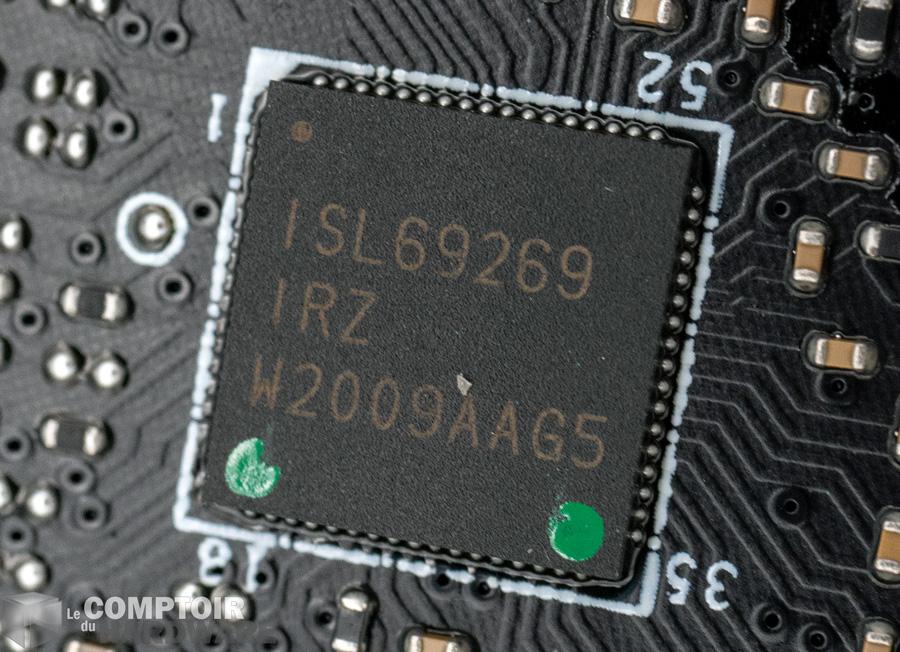

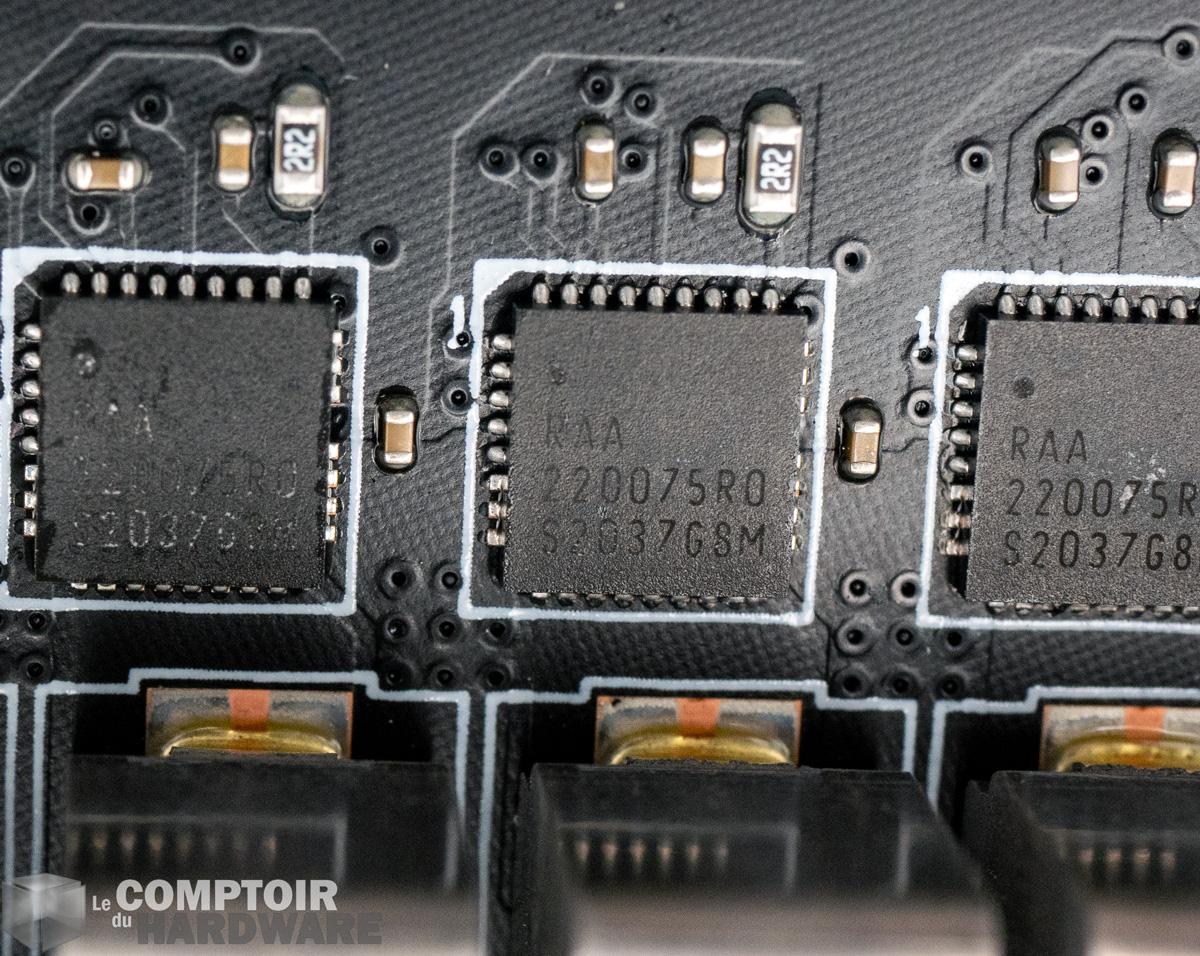

msi mpg z590 gaming carbon wifi - contrôleur d'alimentation [cliquer pour agrandir]msi mpg z590 gaming carbon wifi - zoom sur les VRM [cliquer pour agrandir]

MSI propose une grosse alimentation pour sa carte MPG Z590 Gaming Carbon Wifi, basé sur un dédoublage analogique cette fois.



L'alimentation est elle aussi digne de ce que nous retrouvons sur des cartes haut de gamme : 18 VRM, avec 16 dédiées au CPU, 1 pour le SoC et 1 pour l'iGPU. Le tout est basé sur des MOSFET RAA220075 de chez Renesas, tout comme le contrôleur ISL69269. On obtient donc 18 blocs pouvant tenir 75 A en pic, et avec une architecture à dédoublage analogique, ce qui donne au final un 8+1+1 phases. Cela reste toutefois largement suffisant pour tenir un Core i9 complètement débridé, ce type de topologie permettant d'offrir de bonnes performances si un grand nombre d'éléments et de phases est utilisé.

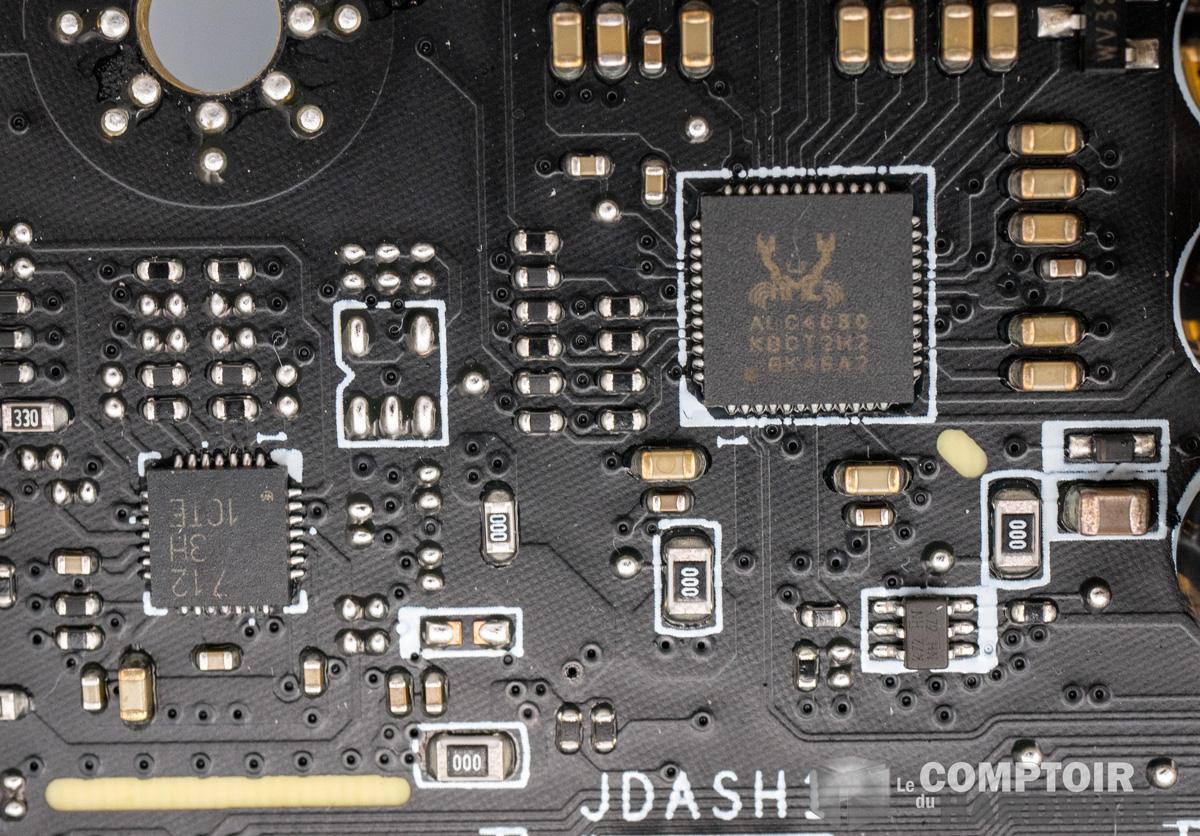

msi mpg z590 gaming carbon wifi - circuit audio [cliquer pour agrandir]

Le circuit audio exploite le petit dernier de chez Realtek avec un amplificateur pour la sortie stéréo.



Côté audio, nous avons le droit à la dernière puce ALC4080 de chez Realtek, qui donne des résultats intéressants sur la qualité sonore globale. Avec un petit amplificateur dédié en plus, cela permet d'être encore plus efficace pour fournir de forts volumes sur un casque audio à haute impédance, mais attention, cela peut être un poil nocif au niveau du bruit de fond. Dans la globalité, il y a des chances que l'ensemble permette tout de même un son plutôt réaliste et naturel.

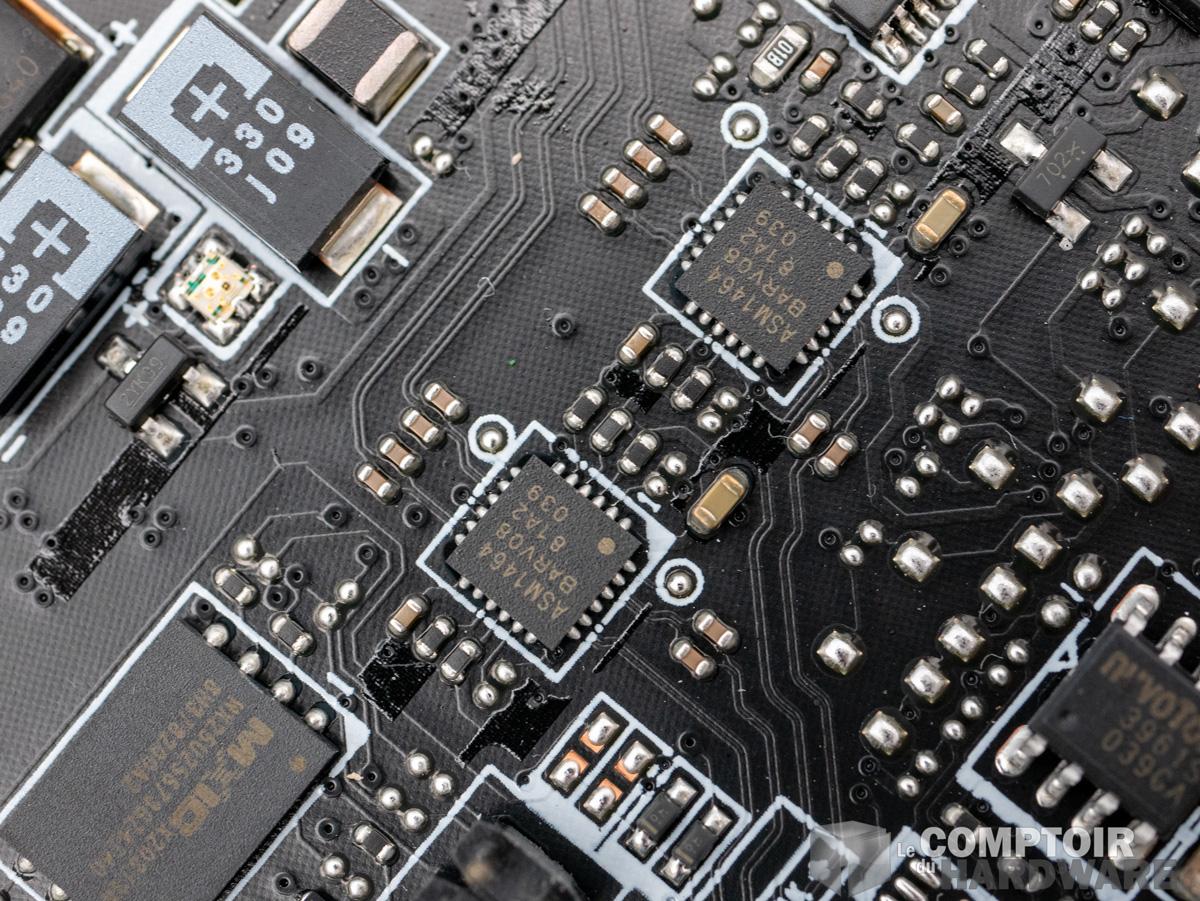

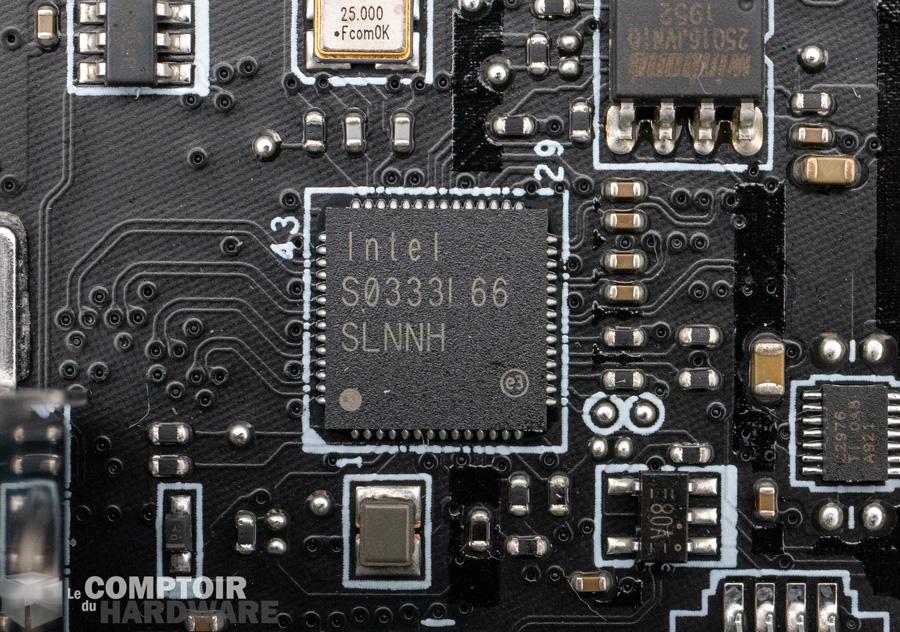

msi mpg z590 gaming carbon wifi - alimentation du chipset [cliquer pour agrandir]msi mpg z590 gaming carbon wifi - gestion du réseau [cliquer pour agrandir]

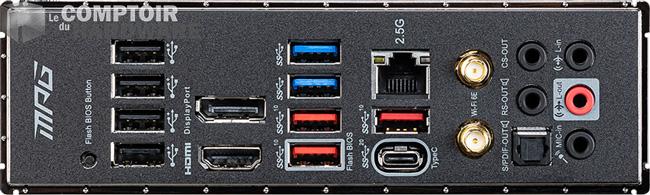

z590 gc wifi backplate

La connectique est bien fournie il ne manque plus que du Thunderbolt pour que ce soit parfait.



La connectique est loin d'être timide ici et reste bien fournie, en intégrant 2 ports USB 3.2 Gen 1, 4 ports USB 2.0 et 4 ports USB 3.2 Gen 2 (3 Type-A et 1 Type-C). Comptez également sur un port HDMI et un port DisplayPort pour la sortie vidéo de l'iGPU, de l'Ethernet  2.5 GbE de chez Intel et le Wi-Fi 6E. Bien entendu, la carte dispose aussi de la possibilité de flasher son BIOS sans à avoir à démarrer le PC, pratique en cas de BIOS brické.



Nous retrouvons des connectiques intéressantes en interne, ce qui permettra de rajouter plus de ports selon les besoins, et la ventilation dispose de nombreux points de branchement, ce qui est pratique. Au niveau du RGB, c'est plutôt fourni sans pour autant transformer l'intérieur de votre machine en boite de nuit, il faudra juste aimer les designs en forme de dragons.
