Test • NZXT H2 Flow

Le montage

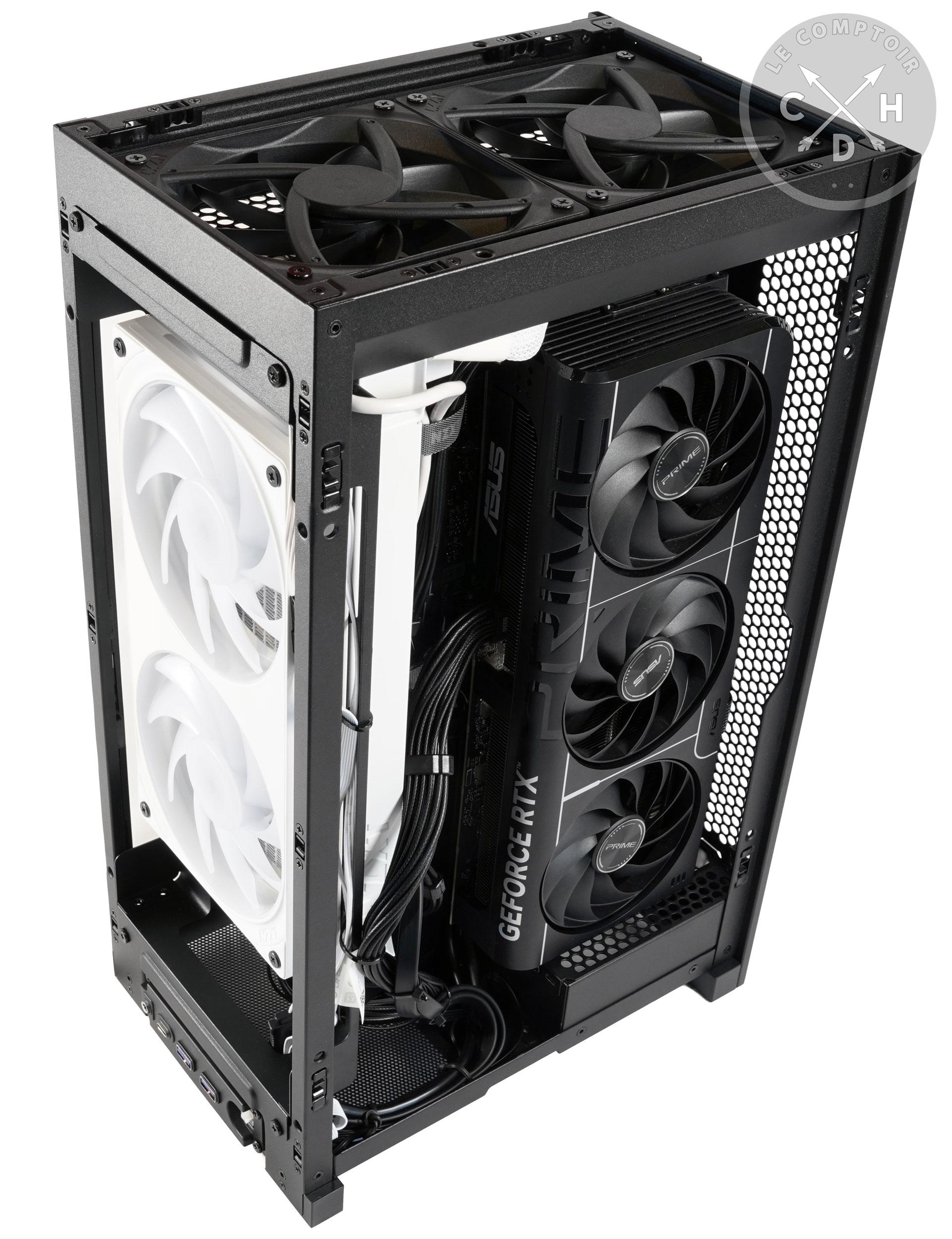

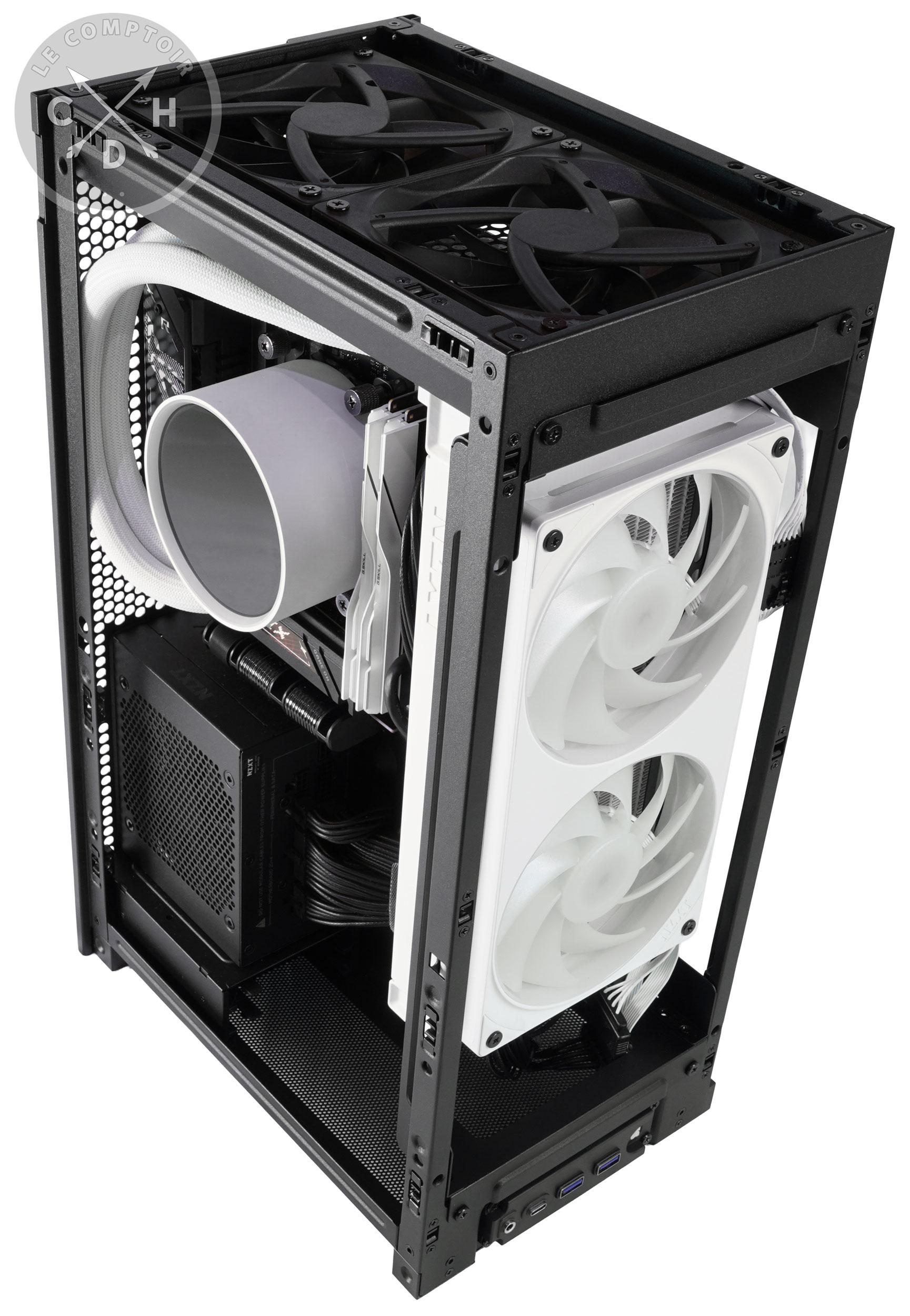

Montage terminé feat. un AIO 240mm avec un écran 2,72" et une 5070 Prime de chez Asus

Pour un SFF, le montage est plutôt à ranger dans la catégorie des faciles. Une fois les panneaux retirés, le châssis est aussi agréable que pratique à manipuler d'autant qu'il permet d'intégrer un vaste panel de composants non propres à NZXT.

Une organisation pratique

L'agencement proposé n'y est pas pour rien : l'alimentation en bas est très facile à poser comme à déposer, et dispose d'un espace derrière elle conséquent pour organiser ses câbles. Ici, en compagnie de la C850 full modulaire, c'est évidemment le scénario idéal où vous disposez à la fois d'une PSU de belle puissance, et n'ayant besoin que de brancher les câblages strictement nécessaires ; tout en gardant un accès dégagé à ces derniers pour d'éventuelles modifications. On vous parle de cette alim page suivante.

Juste en dessous se trouvent les uniques berceaux 2.5" disponibles. Au nombre de deux, ils ont le bon goût d'être eux aussi sans outil : on y glisse son unité, un ergot plastique la verrouille, on abaisse ce même ergot pour la libérer. Simple, efficace, et pas de vis à semer dans la moquette.

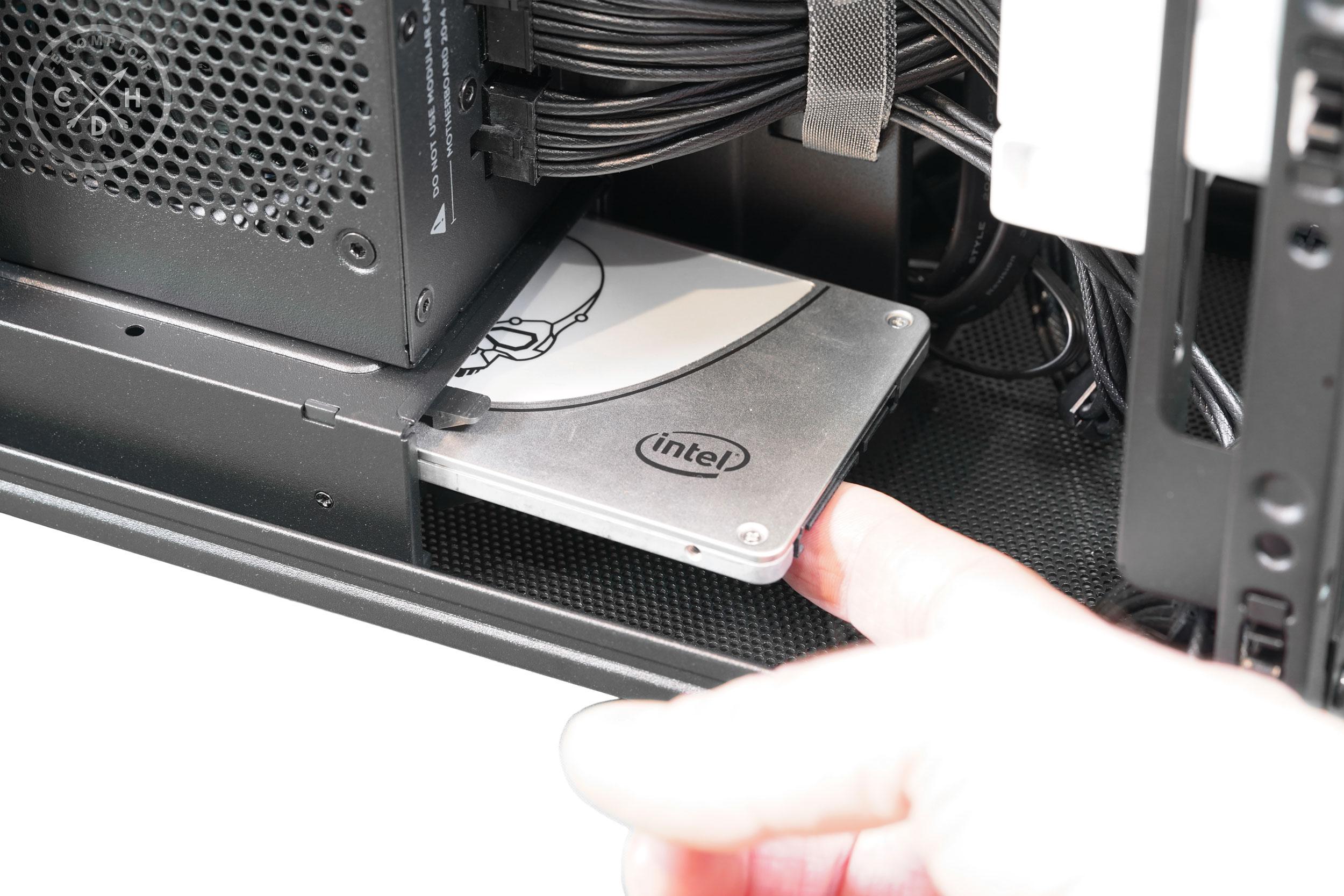

Les deux berceaux pour vos unités 2.5" ↑

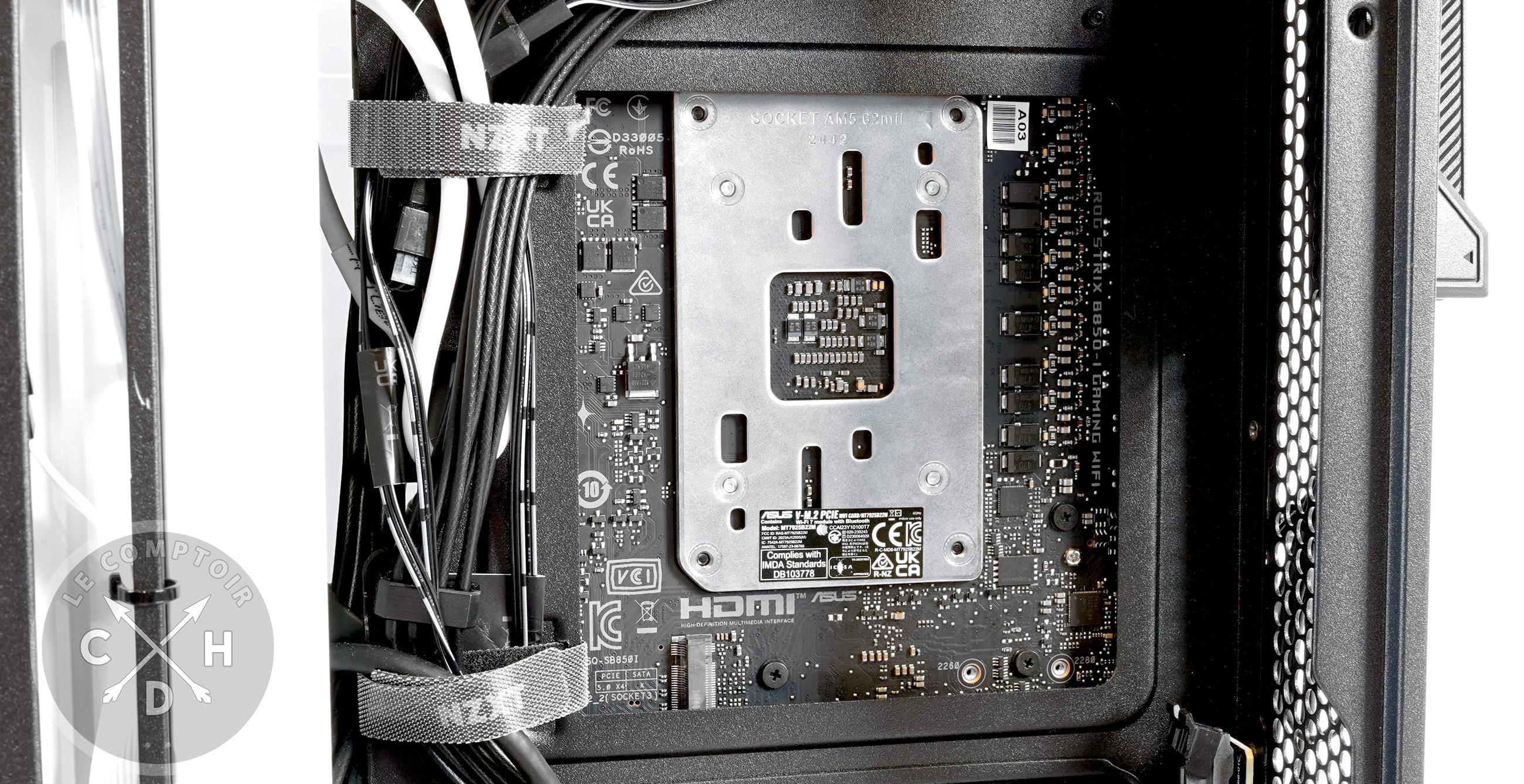

L'accès aux fesses de la mobo, et selon celle-ci, au port NVMe arrière ↓

L'installation en façade des moulins et du couple radiateur / ventilateurs ne présente aucun souci particulier. Vous y trouverez un plateau, vissé cette fois au châssis — via quatre vis captives, pas de risque de les perdre — permettant plusieurs configurations d'installations et de positionnements pouvant requérir, ou non, sa dépose. Notre cas d'un AIO 240 mm ne l'a pas imposée.

Et le GPU ?

À l'arrière, côté carte graphique, le riser PCIe 5.0 est préinstallé. Il suffira donc de le brancher sur la mobo une fois celle-ci en place, et d'insérer votre GPU (plutôt en dernier dans la chronologie de montage) sur le connecteur PCIe distant. Vous noterez que côté mobo, le riser est accompagné d'un guide-nappe arrondi. Ce dernier assurera à la fois un excellent maintien du riser tout en protégeant la nappe. C'est intelligent et heureux compte tenu du prix d'un tel accessoire. Seule difficulté à anticiper : la fixation de l'équerre du GPU qui demandera un tournevis de 10 cm au moins pour éviter une séance d'agacement au moment de serrer les vis, ou réciproquement de leur dévissage. Plan B possible : optez pour des vis à main.

Pour rester dans le thème, le boitier pourra accueillir une carte jusqu'à 3 slots de largeur : c'est bien et un peu con à la fois. Pour quelques millimètres sur la largeur du châssis, les ~3.5 slots auraient pu être tolérés, donnant carte verte aux briques haut de gamme.

Autorisant 331 mm de longueur, la carte graphique se retrouve perchée à quelques centimètres du support où est posé le boitier : vous n'aurez aucune nécessité d'employer des connecteurs vidéo coudés, pas plus que de courber de trop vos câbles vidéo.

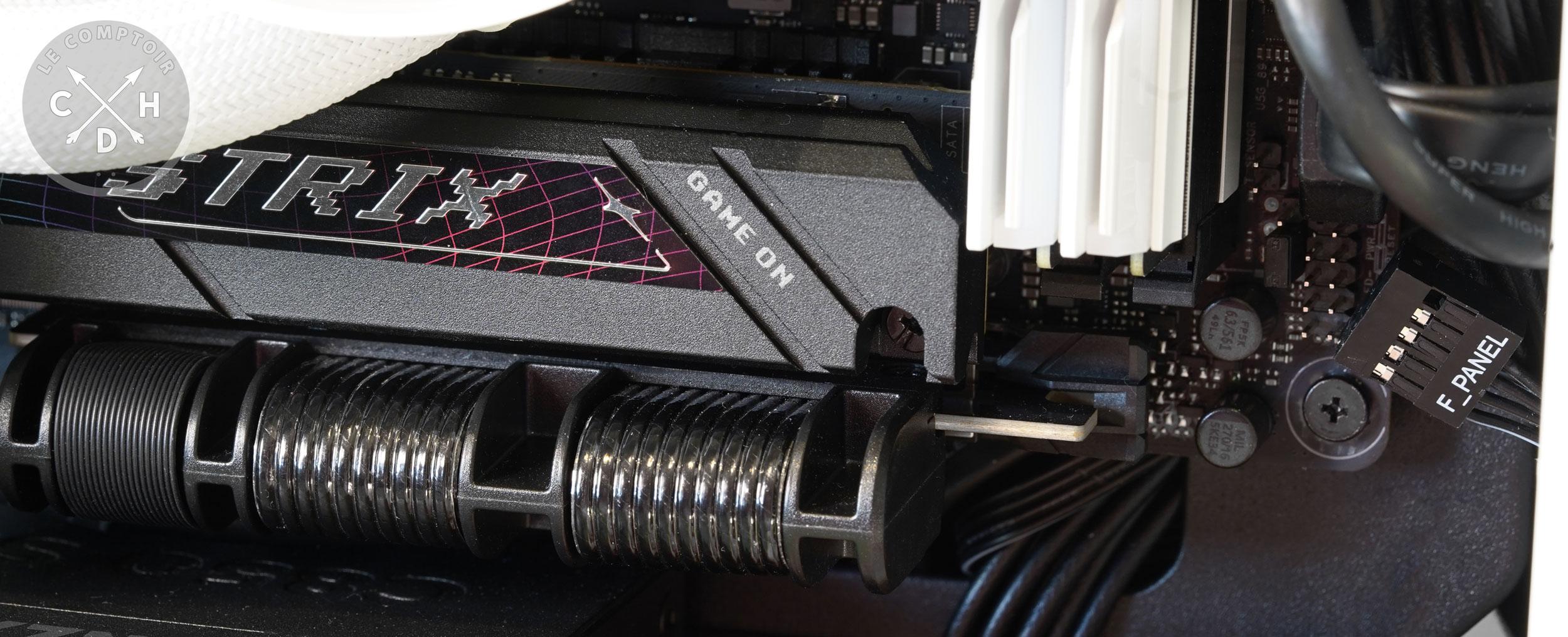

À gauche, le riser guidé et renforcé, à droite le connecteur du front panel unifié : le diable est dans les détails, et ceux-ci font la différence ↑

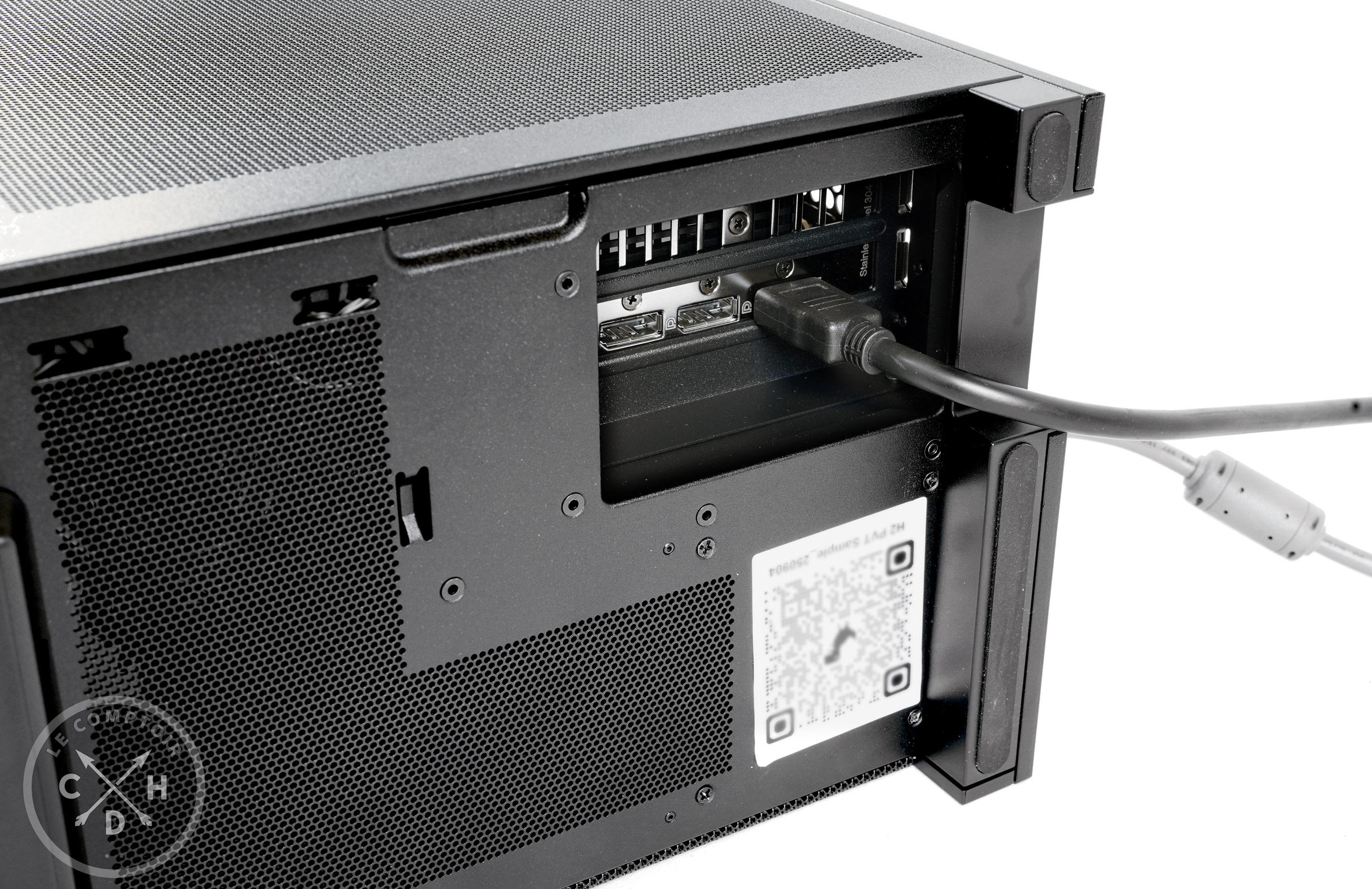

L'accès aux ports de la carte graphique, et le mesh inférieur d'où sera aspiré de l'air ↓

Cable management

Au final, le plus long dans le process d'assemblage dans ce H2, ce sera le bon agencement de vos divers câbles. C'est sans doute le moins bon du H2, qui, s'il embarque seulement 3 colliers velcro de serrage et quelques points d'ancrage pour des colliers en plastique (notamment à l'arrière du boitier, ce qui est une bonne idée pour les cordons externes du genre antennes Wi-Fi), ne va pas vraiment vous aider dans cette tâche. Les rares bandes velcro sont un peu courtes et leur robustesse ne met pas vraiment en confiance sur la durée, en particulier quand il s'agit de rétention sur les câbles d'alimentation ATX assez rigides. Les passages autour de la carte mère sont eux suffisants. Néanmoins, compte tenu de la place disponible à l'intérieur, avec un peu de patience, vous arriverez sans trop de difficultés à un résultat satisfaisant, tant pour bien dégager la route du flux d'air que pour un visuel à la hauteur du ramage du H2.

Mesh et poussière

La face arrière du châssis (cf. vue explosée page précédente) présente un découpage moins fin que les panneaux latéraux ou frontal. Si ces derniers peuvent dès lors faire office de filtrage grossier anti moutons, l'arrière en facilitera ainsi l'évacuation de l'air. Le boitier est pensé pour accueillir deux ventilateurs en façade et deux en extraction sur le dessus : nous serons donc dans une configuration équilibrée, cela assurant un flux d'air constant au boitier, avec pour principal défaut sa sensibilité à l'encrassement. Un entretien régulier de votre machine sera nécessaire sous couvert de vous retrouver très vite dans un nid à poussière. À noter qu'il sera possible de muer cette ventilation en légère surpression si vous n'installiez uniquement des moulins sur la face avant, à forte pression et/ou en 140 mm.

Dans tous les cas évidemment, c'est l'ensemble des composants sensibles qui profiteront d'un air provenant de l'extérieur du boitier, de la carte graphique à l'alimentation en passant par un éventuel radiateur d'AIO.

Ventilation

Ce qui nous amène à la question de la ventilation. Tout de mesh qu'il soit, on reste sur un SFF avec un agencement à vocation compacte. La carte graphique profitera également d'un léger flux en provenance des ventilateurs frontaux. Une ventilation nécessaire puisque l'espace entre l'arrière de la carte mère — dont la découpe du châssis permet un accès généreux à l'arrière du socket — et la carte graphique est d'environ 22 mm : attention donc aux GPU dégageant beaucoup de chaleur ; attention également aux designs de refroidisseurs traversants, puisqu'ici le ou les moulins iront envoyer l'air échaudé directement sur les fesses du socket.

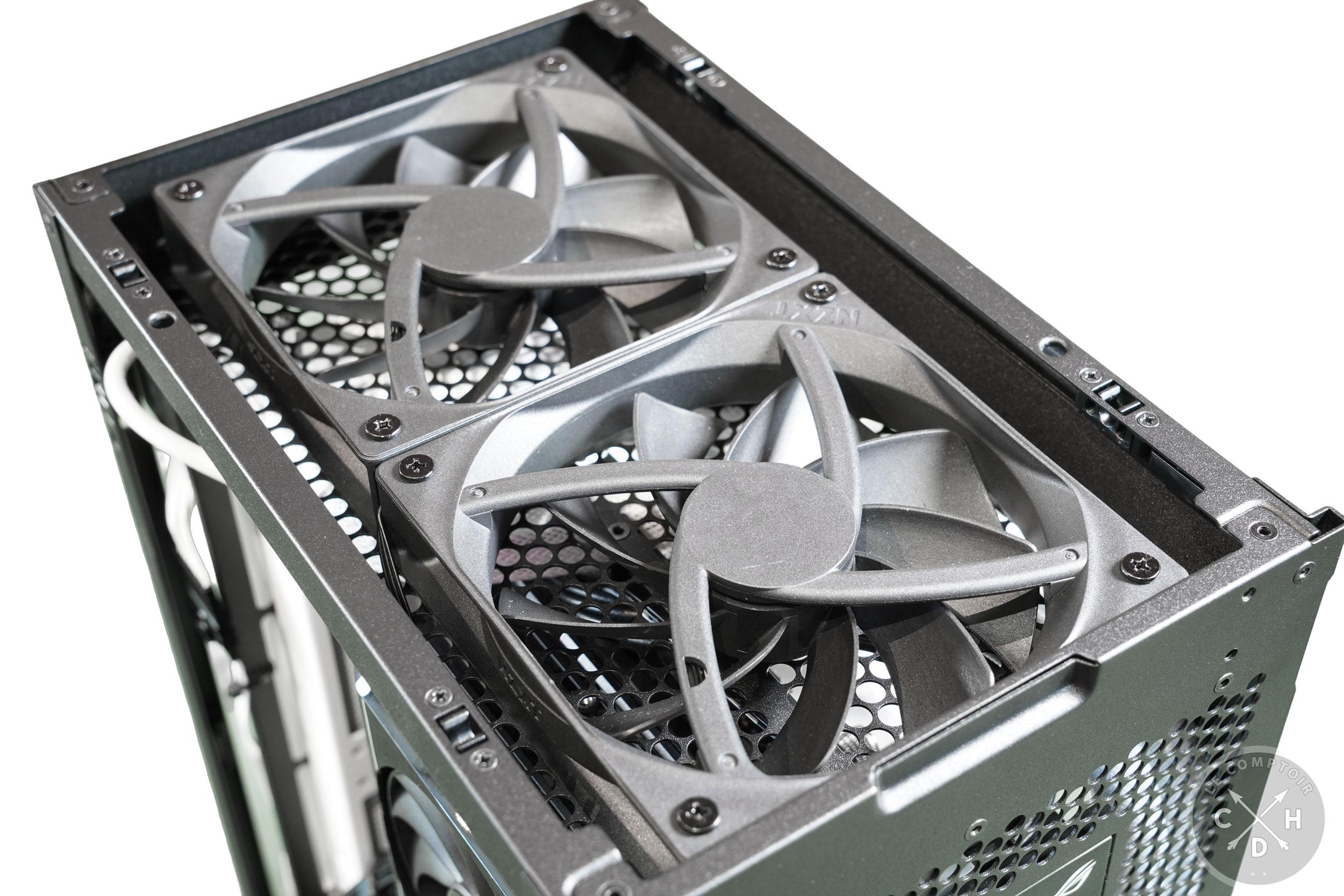

La ventilation fournie avec le H2 : 2x F120Q "édition boitier", qui n'ont pas grand-chose à voir avec les F120Q du retail

Le H2 arrive équipé de deux moulins en extraction haute, affublés d'une référence F120Q (case version). Déjà croisés sur les H3 ou H7 flow, ce sont des versions 3-pins peu intéressantes livrées avec les versions les moins chères des flow. Un tableau vaut mieux qu'un long discours :

Nous l'avons évoqué déjà avant, il y a quatre slots disponibles pour la ventilation : deux en extraction haute de 120 mm, et deux entrants 120 / 140 mm en façade. En fonction des composants que vous choisirez d'assembler au cœur de ce H2, il conviendra de bien calibrer les deux moulins en façade, et puisque c'est possible, y préférer des 140 mm. Puisque la façade accepte cette taille, autant en profiter : c'est mieux pour le débit, et c'est mieux pour les yeux. Notre Kraken Elite 240 — faute d'un 280 sous la main — laisse en effet apparaître un jour entre le cadre du châssis et les ventilateurs, avec d'éventuels câbles planqués dans l'interstice. Rien de dramatique, mais les amateurs de builds aux petits oignons tiqueront.

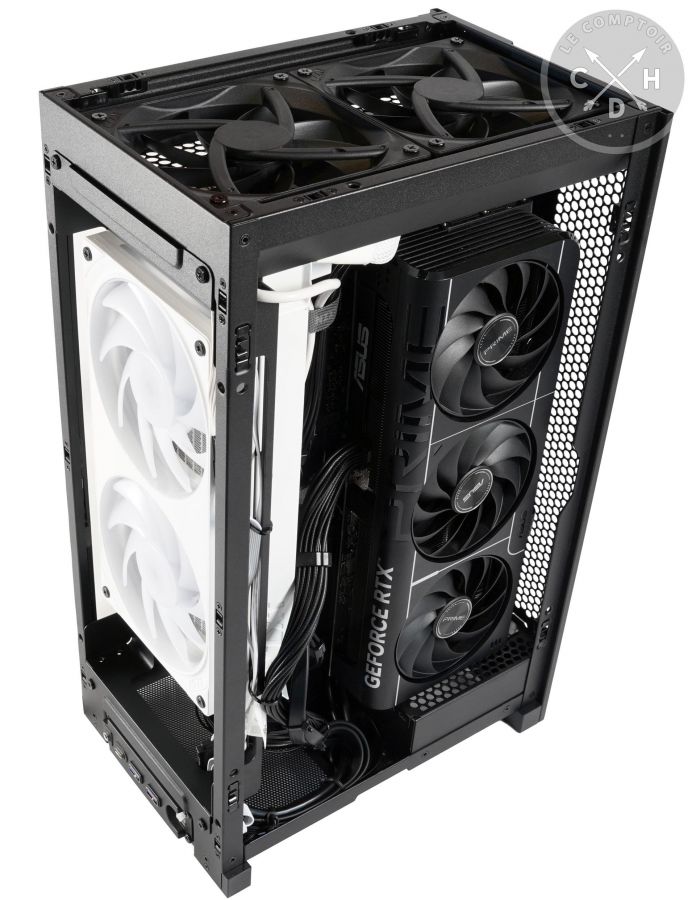

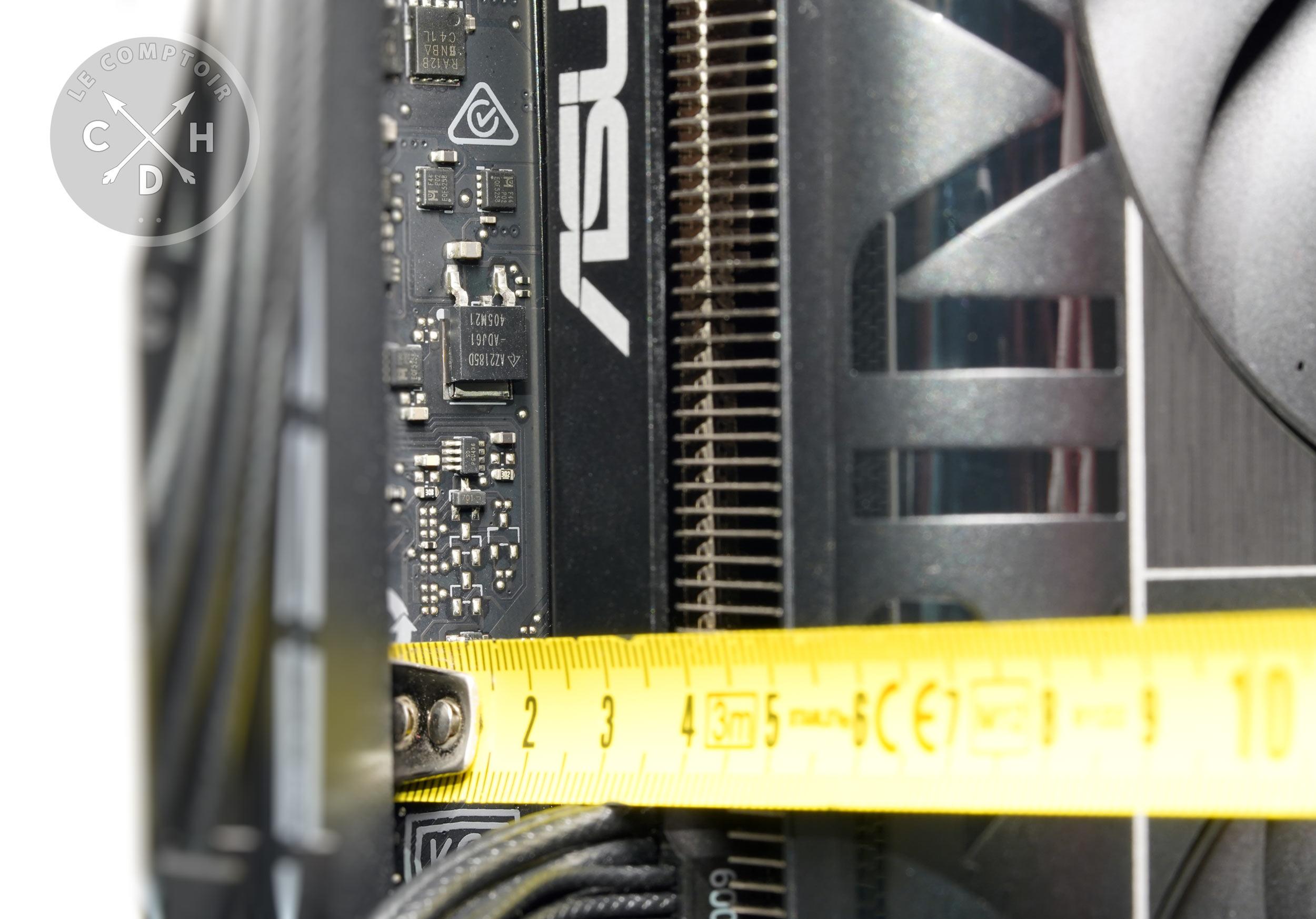

L'espace entre le GPU et l'arrière de la mobo est restreint, ici ~22 mm : attention aux bons choix de la carte graphique ou des ventilateurs en façade afin que cette zone ne devienne pas un four local
