Test • Cooler Master Real Power M520
cooler master real power m520 vue globale
cooler master real power m520 côté
cooler master real power m520 dessous
cooler master real power m520 arrière
cooler master real power m520 avant
cooler master real power m520 câbles
cooler master real power m520 câbles longueurs
cooler master real power m520 étiquette



• L'extérieur

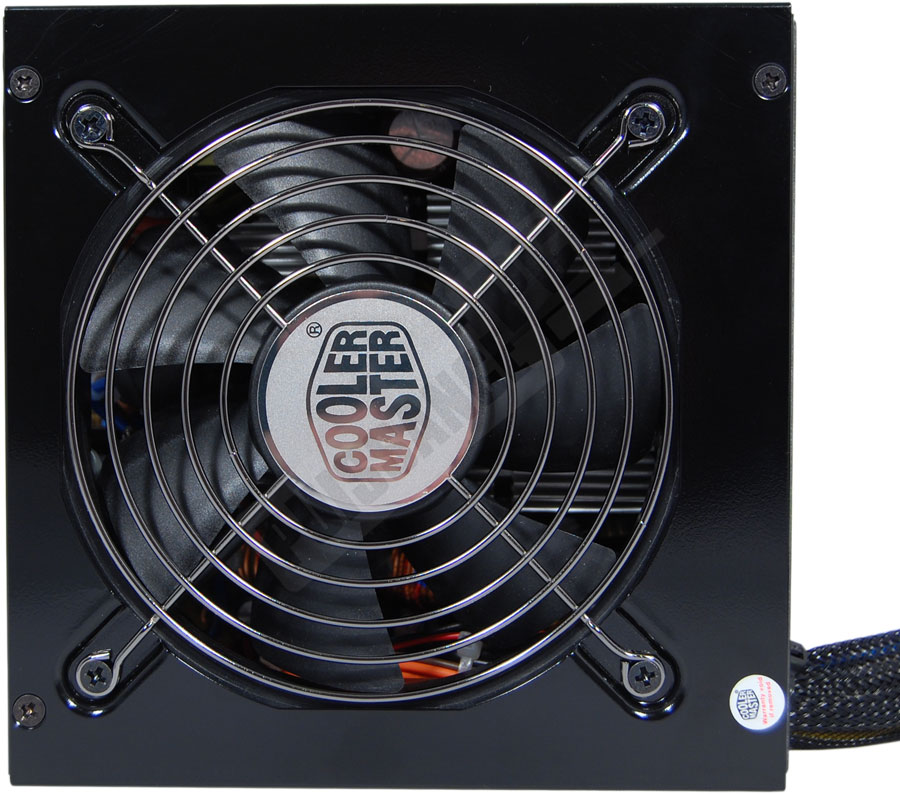

cooler master real power m520 vue globale [cliquer pour agrandir]

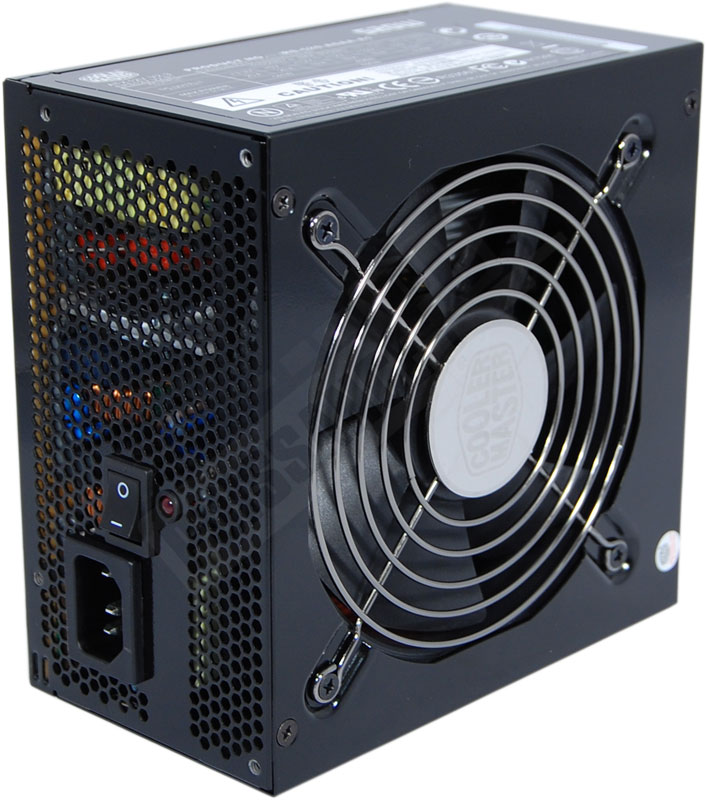

Commençons le tour du propriétaire par l'extérieur de cette alimentation Real Power M520.



cooler master real power m520 côté [cliquer pour agrandir]cooler master real power m520 dessous [cliquer pour agrandir]

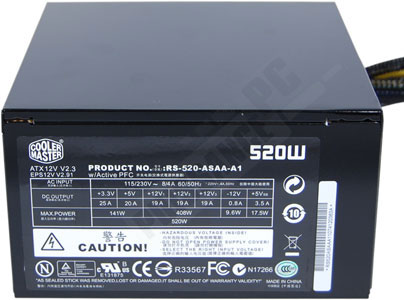

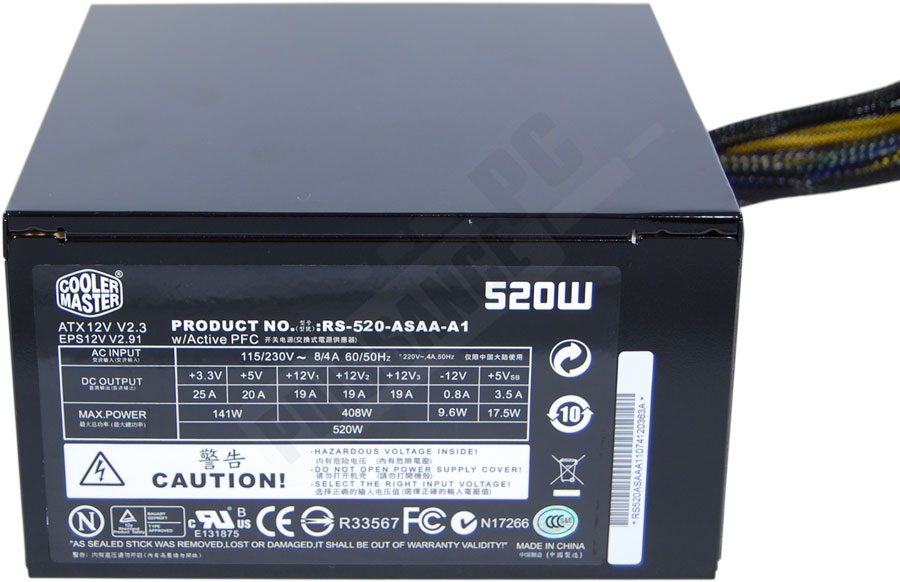

Le style visuel de l'alimentation de Cooler Master est tout dans la sobriété. Pas de grille de ventilateur dorée, de leds, et encore moins de gravures sur les flancs. A noté d'ailleurs que pour "remplir" tout de même les flancs, la marque a opté pour l'étiquette des caractéristiques, qu'elle a au final placée sur les 2 flancs.



cooler master real power m520 arrière [cliquer pour agrandir]cooler master real power m520 avant [cliquer pour agrandir]

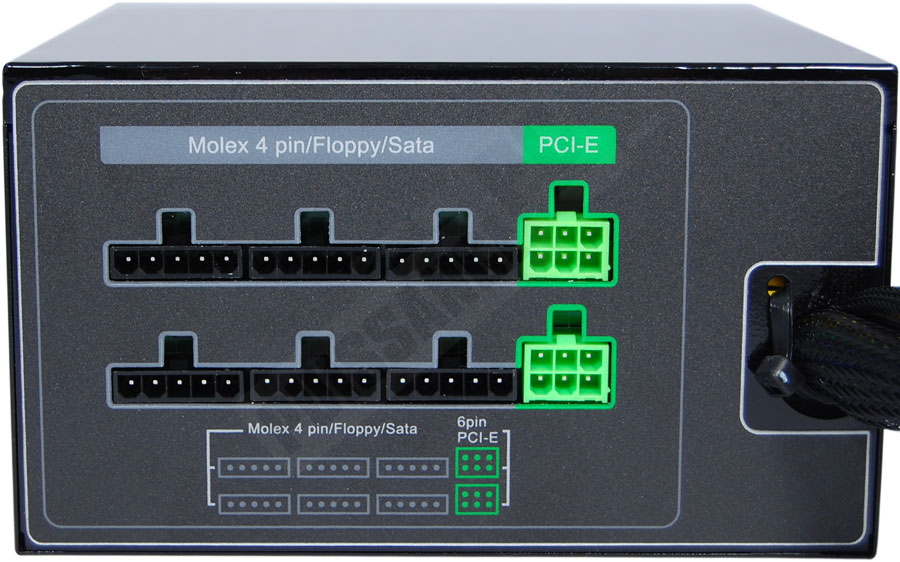

Sur le fond on retrouve logiquement les câbles, avec pas moins de 6 emplacements pour les câbles molex, floppy ou SATA, tandis que 6 prises PCIe sont disponibles, mais indiquées comme étant des 6 pins uniquement. Nous reparlerons de cela un peu plus bas en analysant les câbles fournis.

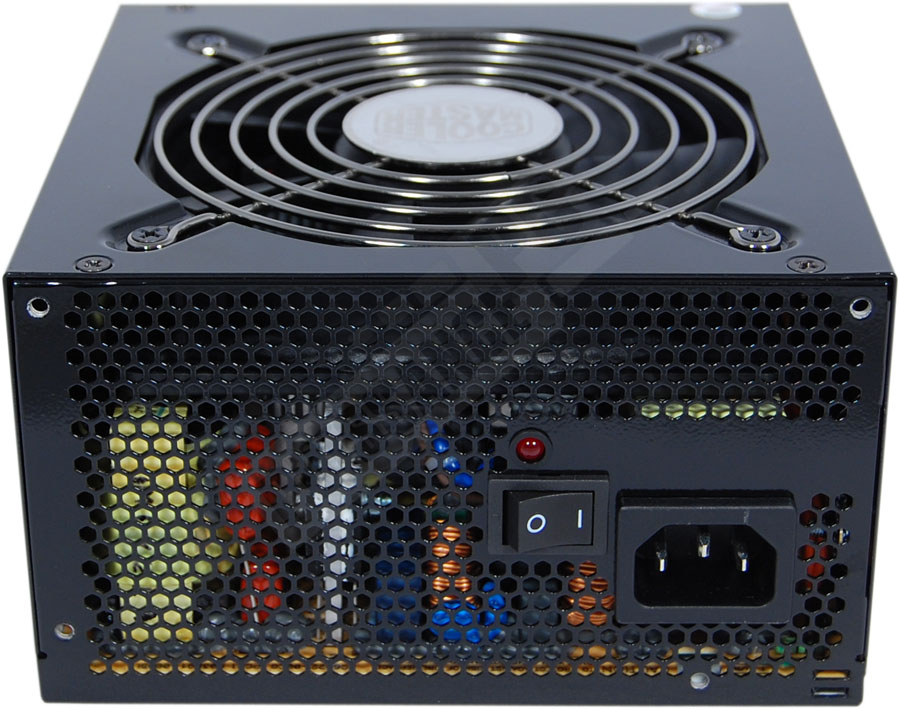

A l'avant on retrouve classiquement une structure en nid d'abeille pour permettre à l'air d'être correctement expulsé. Pas de réelle particularité à signaler si ce n'est que Cooler Master a placé une diode rouge qui signale lorsqu'un incident se produit, un plus assez inutile puisque généralement on constate assez rapidement que le PC s'est éteint d'un coup, ou refuse de s'allumer.





• Le câblage:



cooler master real power m520 câbles [cliquer pour agrandir]

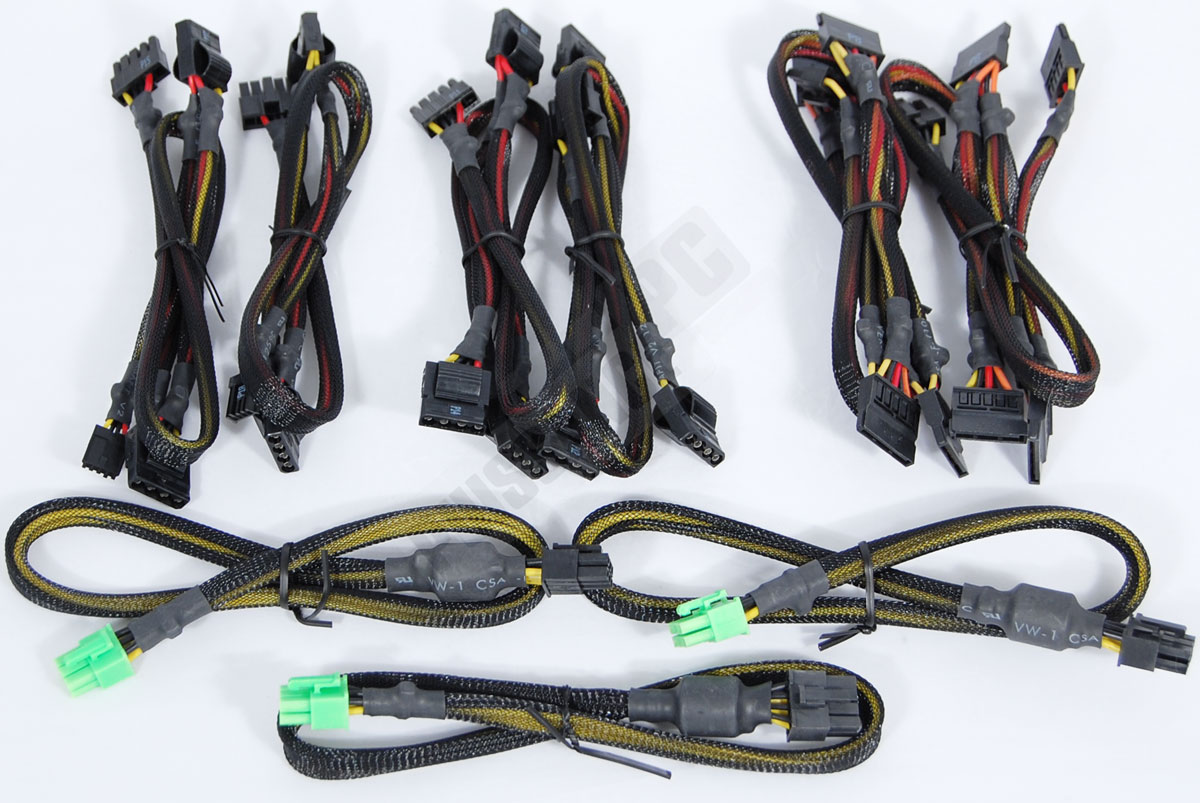

Les câbles modulaires fournis avec la Real Power sont assez nombreux, un bon point car on aurait pu craindre vu le prix de l'alimentation en boutique, que le coût de production ait été tiré vers le bas avec un nombre restreint de câbles.



cooler master real power m520 câbles longueurs [cliquer pour agrandir]

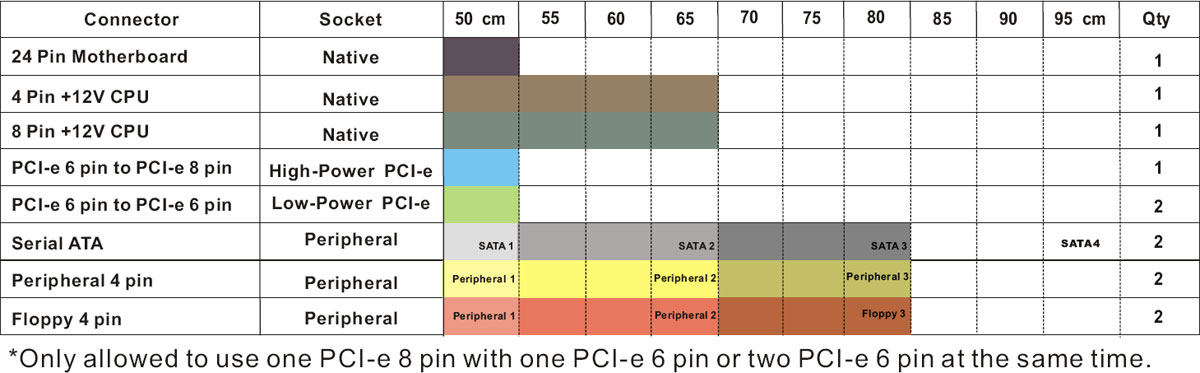

On retrouve ainsi l'ATX 24pins, le +12V 4 pins et le +12V 8pins en "natif", c'est-à-dire non modulaire, chose fréquente à l'exception des blocs haut de gamme qui ont généralement aussi les +12V CPU modulaires.



En modulaire on retrouve 2 câbles de 4 prises SATA chacun, 2 de 3 molex, et 2 de 2 molex + 1 floppy. Pour ce qui est du PCIe c'est une bonne surprise : le 8 pins est également de la partie finalement, avec 2 câbles PCIe 6 pins et 1 PCie 8 pins fournis.



A noter également la grande longueur des câbles SATA, puisque la dernière prise est située à 95cm du début du câble ! Cela pourra être aussi bien un avantage qu'un inconvénient en fonction des configurations. Avantage car il vous sera plus aisé de n'utiliser qu'un seul câble pour alimenter aussi bien les disques durs que les lecteurs, inconvénient si vous avez à ranger toute une partie du câble non utilisée...





• L'étiquette:



cooler master real power m520 étiquette [cliquer pour agrandir]

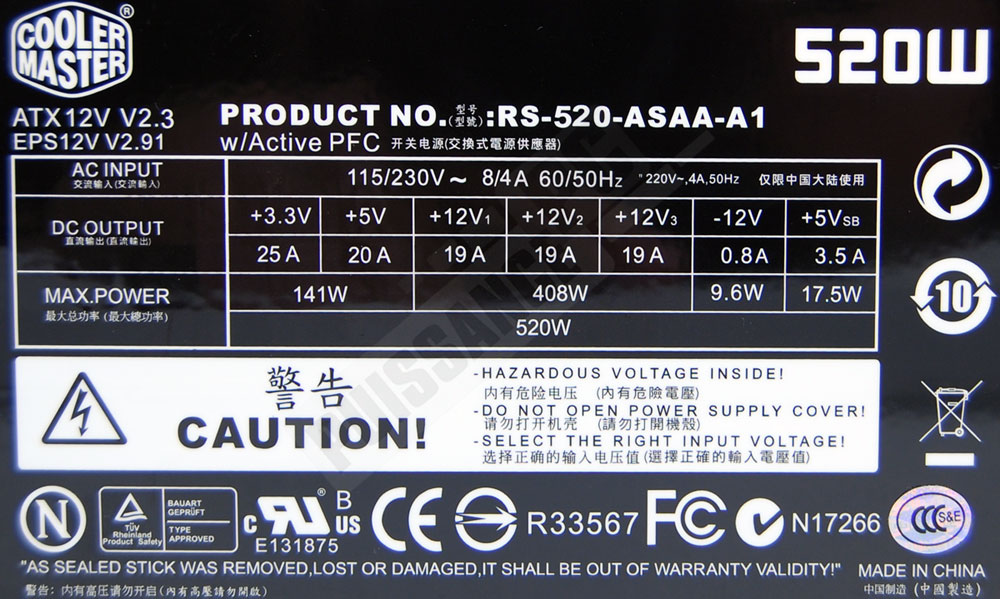

Comme toujours, nous terminons notre tour d'horizon "extérieur" par l'analyse de l'étiquette de notre alimentation, et plus particulièrement des puissances annoncées. L'occasion de constater que si une belle intensité de 19A par rail de +12V est annoncée, un bon point pour la stabilité, la puissance totale du +12V n'est au final que de 408W en tout soit 34A. C'est peu pour une alimentation donnée pour 520W en tout. En effet les PC consomment, année après année de plus en plus majoritairement du +12V. Il n'est pas rare désormais de croiser des configuration tirant 80 à 90% de leur consommation sur le +12V de l'alimentation en charge. Il est donc crucial que le +12V soit aussi proche que possible de la puissance totale indiquée, et nous en sommes loin avec la Real Power M520. On atteint en effet même pas 80% de la puissance maximale disponible sur le +12V.



Une alimentation donc assez mal équilibrée sur les puissances des différentes tension, une configuration tirant 500W par exemple pourra très bien mettre en sécurité la M520W, pour peu par exemple que sur les 5000W consommé, 430W le soient sur le +12V.



Nous émettons donc un bémol sur les 520W indiqués, pas que la Real Power ne tienne pas 520W, mais sur une configuration de dernière génération elle se comportera plutôt comme une alimentation de 480W environ.
