• Asus ROG Strix X670E-F Gaming WiFi

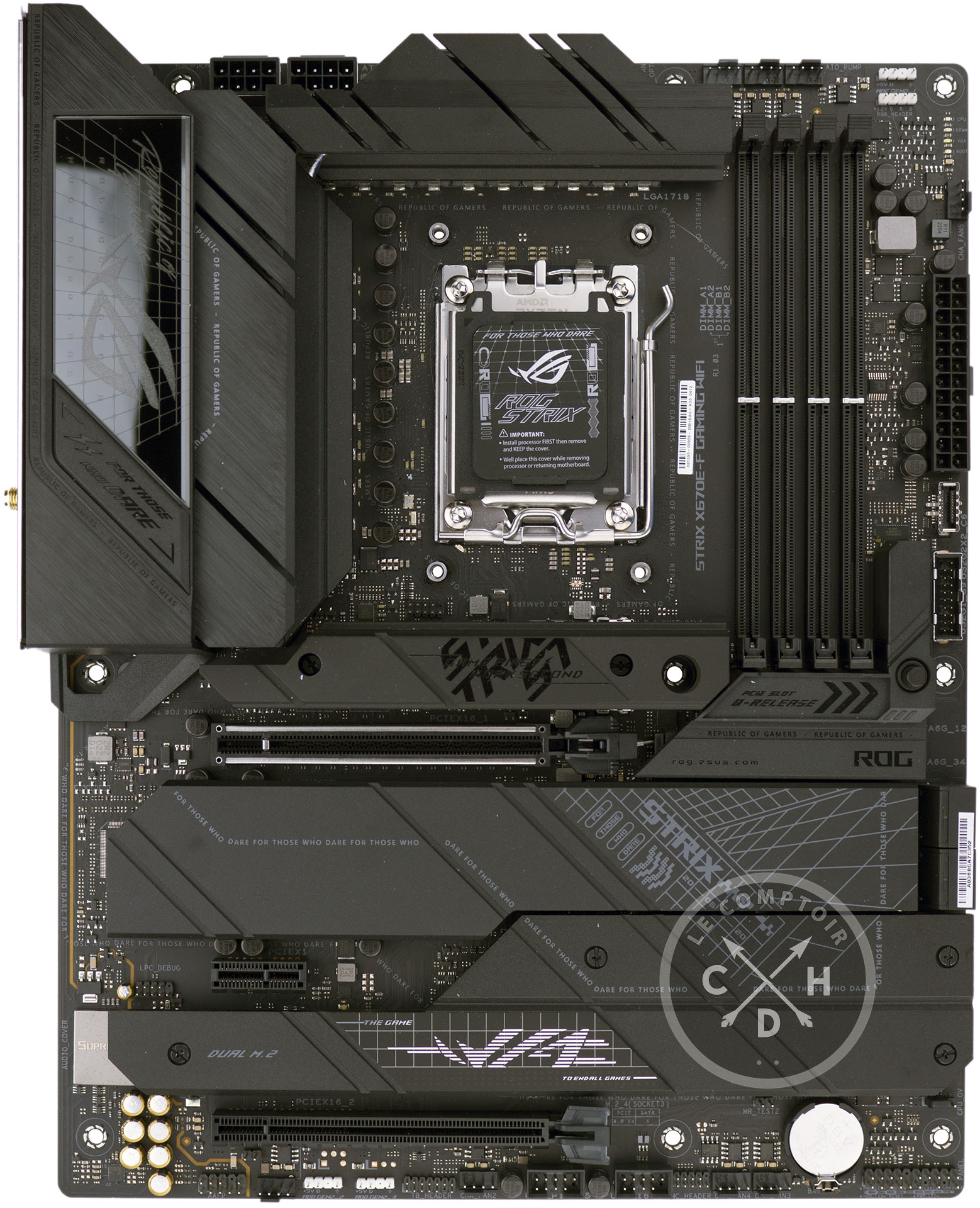

Asus nous a également fait parvenir une seconde carte mère AM5 peu de temps avant la levée de l'embargo sur les tests, il s'agit de de la ROG Strix X670E-F Gaming WiFi. Elle aussi arbore un PCB noir au format ATX, ainsi que des radiateurs dans les mêmes nuances. Elle comprend 3 connecteurs d'extension PCIe, dont 2 au format x16. Celui métallisé est alimenté par les 16 lignes Gen 5.0 en provenance du CPU. Le second à ce format se contente de 4 lignes PCIe Gen 4.0 du X670E. Enfin, le port au format x1 utilise une ligne Gen 3.0 provenant elle aussi du chipset. Les incontournables LED sont bien entendu présentes sur ce produit ROG. Elles se limitent par contre à l'éclairage de la zone surplombant le panneau arrière de connexions.



L'Asus ROG Strix X670E-F [cliquer pour agrandir]

L'Asus ROG Strix X670E-F Gaming WiFi

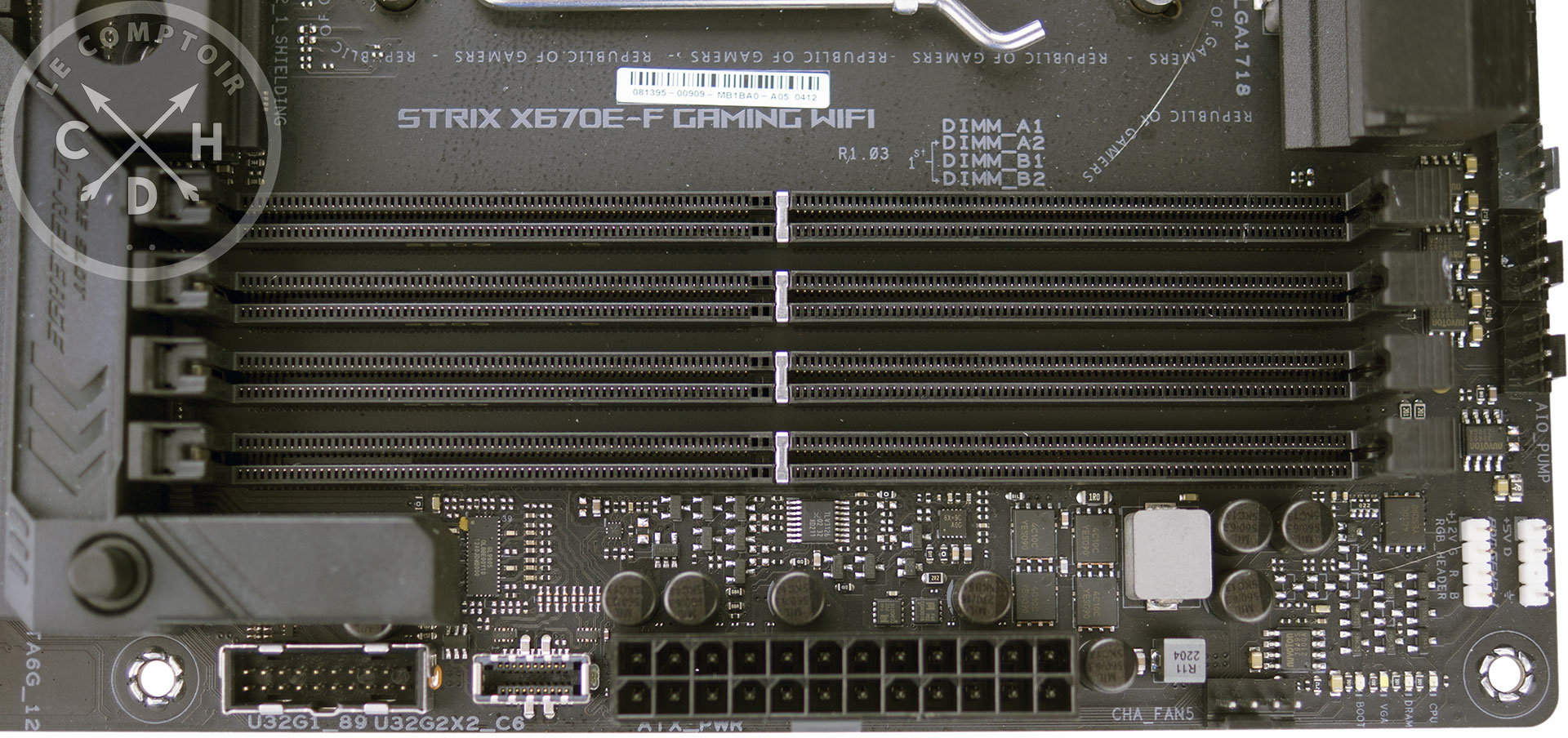

Du côté de l'alimentation, un traditionnel connecteur à 24 broches complété par deux connecteurs ATX 12V à 8 broches. Sur la photo, on peut également distinguer les slots DDR5, ainsi qu'un connecteur ARGB. Pas d'afficheur à segments indiquant les codes POST ici, mais 4 LED permettant de suivre le niveau d'avancement du boot. Enfin, 2 ports USB internes aux normes respectives USB 3.2 Gen 1 & Gen 2.



Slots DDR5 [cliquer pour agrandir]

Le connecteur d'alimentation à 24 broches

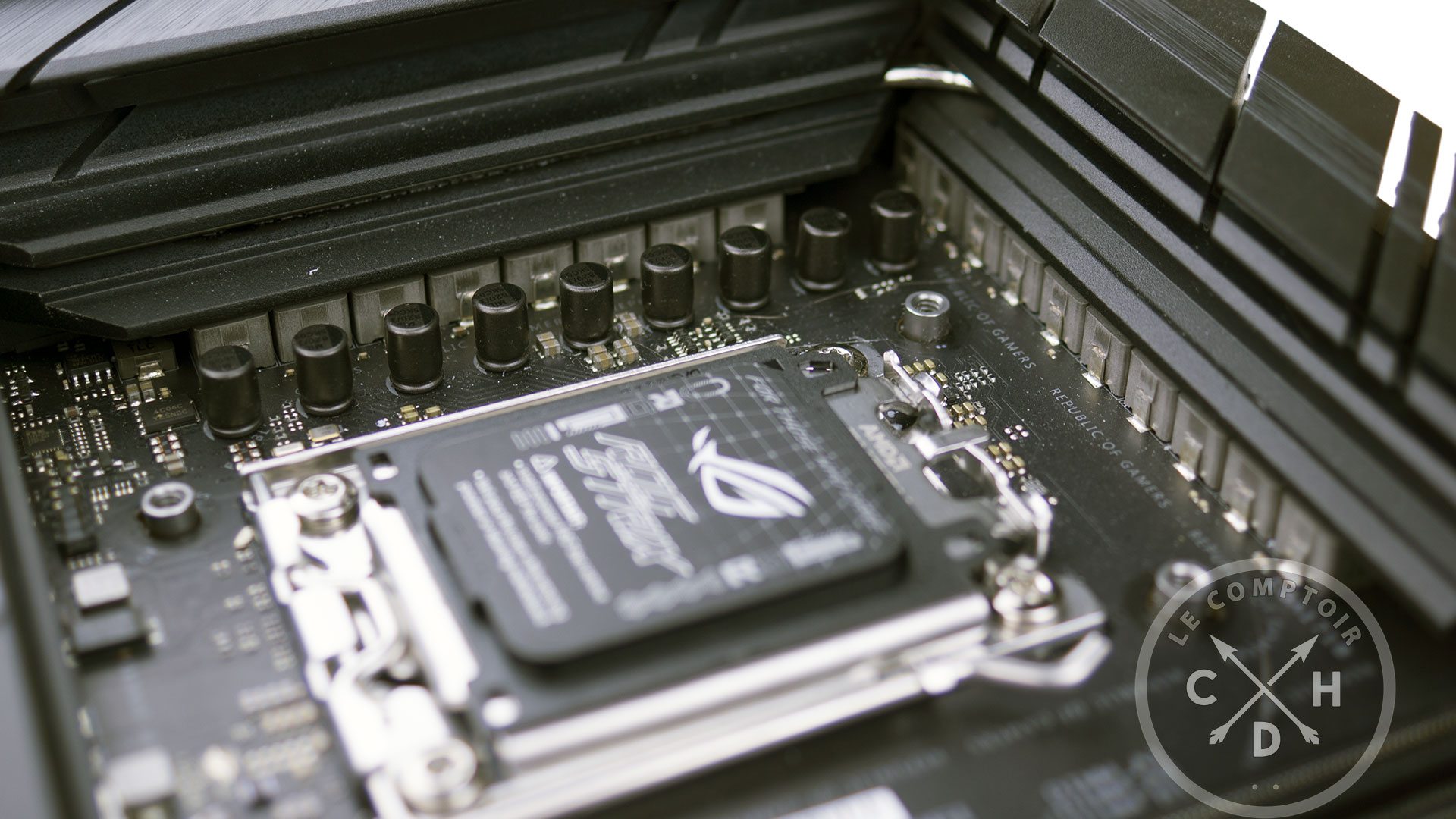

Le constructeur a opté pour un étage d'alimentation à 18 VRM pour le CPU, de quoi assurer un jus d'électrons en quantité suffisante pour les plus gros Zen 4 gavés de cœurs.



Socket [cliquer pour agrandir]

Les VRM dévolus au CPU

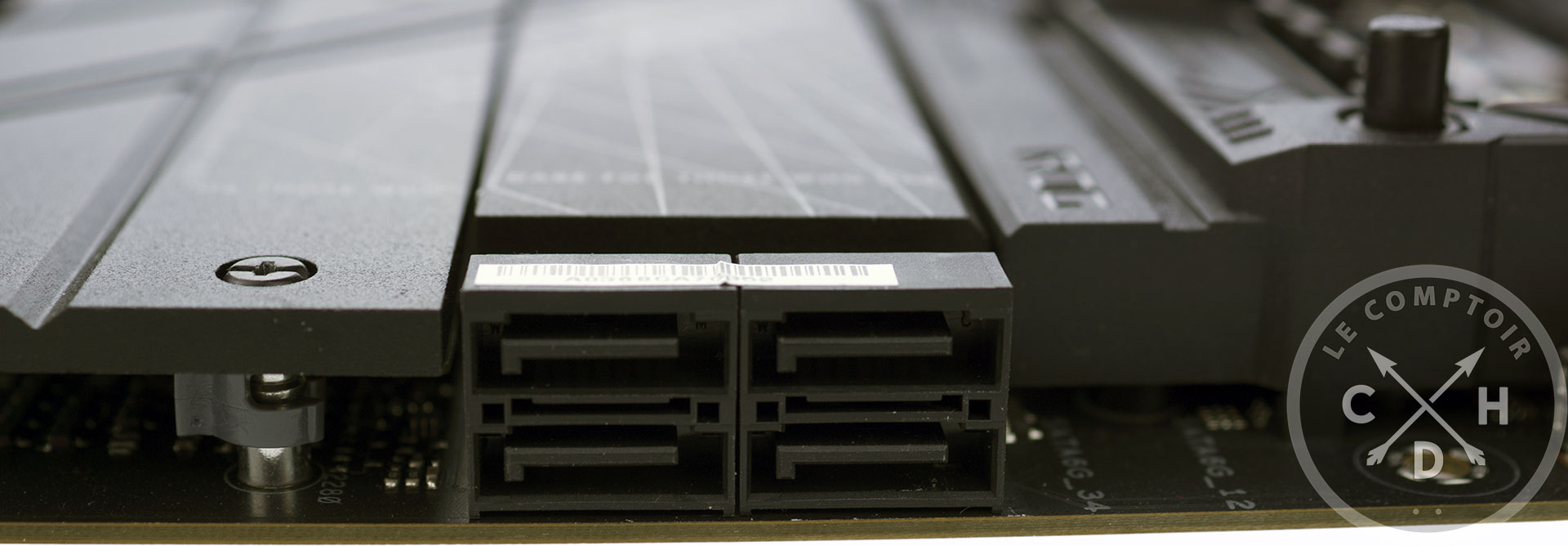

Côté stockage, on trouve 4 ports SATA 6 Gbps gérés par un des 2 dies du X670E. Les plus observateurs auront probablement repéré là aussi le bouton noir (à droite), libérant le loquet de verrouillage du port PCIe x16 principal.



Les connecteurs SATA [cliquer pour agrandir]

Les connecteurs SATA

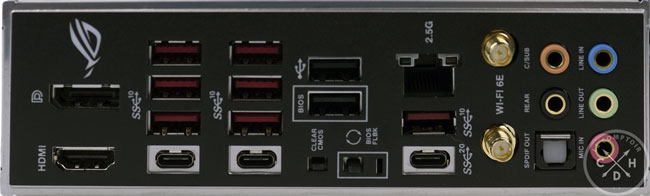

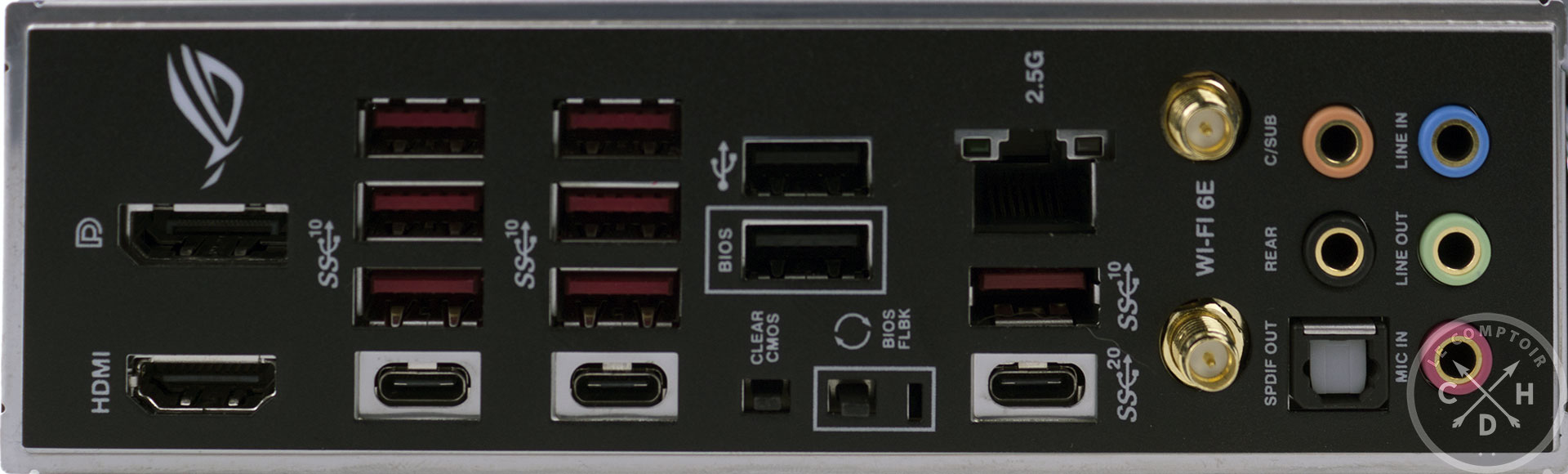

Du côté back panel, en sus de 2 ports USB 2.0, on trouve 9 ports USB 3.2 Gen 2, dont 7 utilisant un connecteur Type-A et 2 un Type-C . S'ajoutent enfin 1 port USB 3.2 Gen 2x2 Type-C. Un port HDMI et un DisplayPort constituent la dotation vidéo. Les boutons clear CMOS et Flash-Back en mode autonome/restauration, sont également présents et pourront rendre de précieux services le cas échéant. Côté réseau, on trouve un port Ethernet RJ45 2.5 Gbps animé par une puce Intel I225-V, ainsi que les ports antennes pour le module Wi-Fi 6E (RZ616) de Mediatek (rebadgé AMD suite à un accord entre les 2 groupes), permettant un débit théorique de 2,4 Gbps, sur la bande de fréquences des 6 GHz. ASUS a confié la partie Audio à un codec Realtek ALC4080, accompagné de condensateurs "premium".



Le panneau arrière [cliquer pour agrandir]

Le panneau arrière de connexions

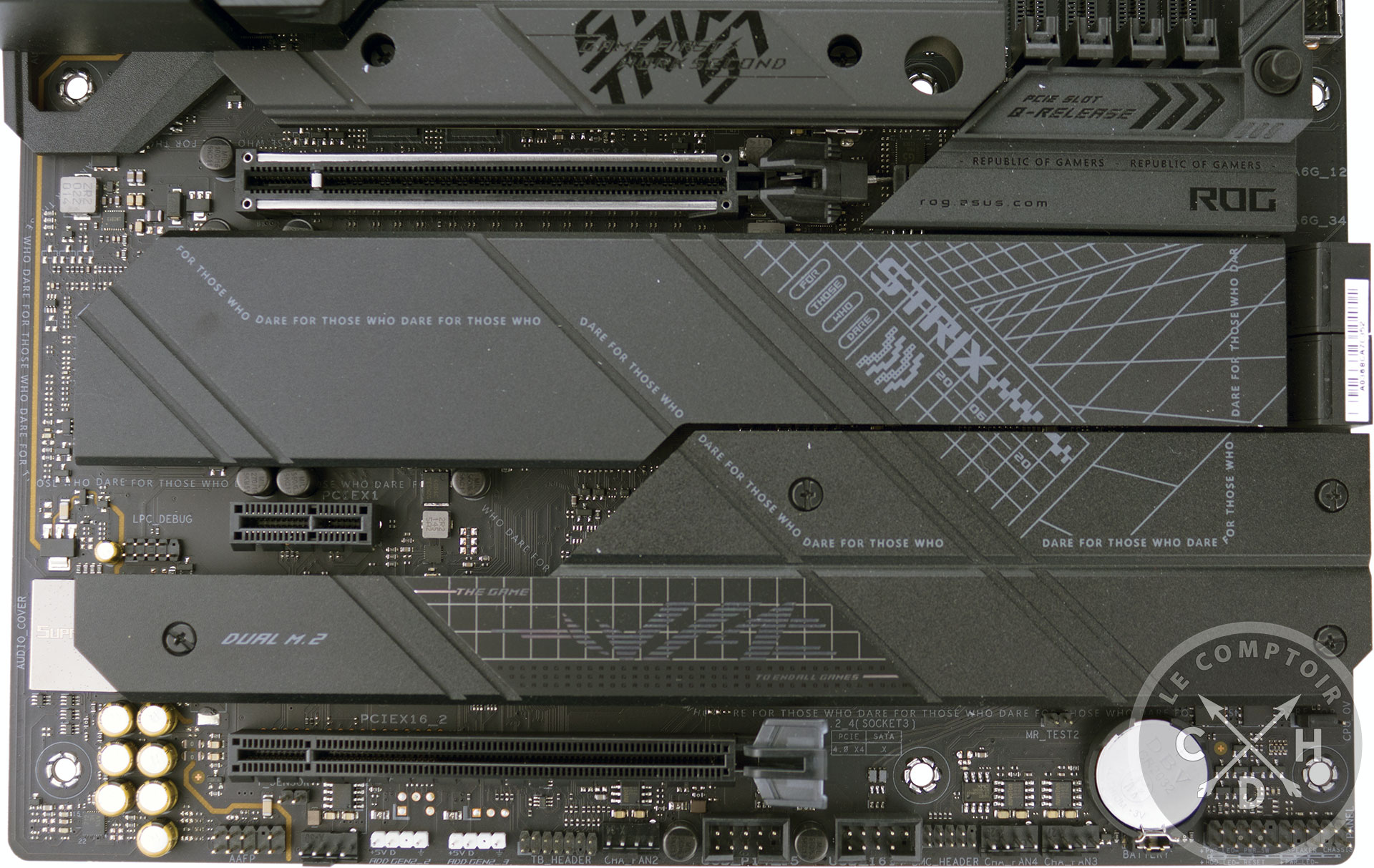

On trouve enfin les 4 ports M.2 dédiés au stockage et disposant de leur propre refroidisseur en aluminium. Le premier est situé sous le radiateur à proximité du CPU, il est alimenté par 4 lignes Gen 5.0 du CPU. Les 3 autres sont dissimulés sous un long radiateur situé entre les slots PCIe 2 et 3. Un des trois utilise également 4 lignes PCIe 5.0 du cIOD, les 2 autres se contentent de la norme 4.0 via 4 lignes à chaque fois en provenance du X670E. Notons que tous ces ports M.2 utilisent le système de verrouillage M.2 Q-Latch, très pratique pour verrouiller les modules sans vis.



Les connecteurs d'extension [cliquer pour agrandir]

Les slots d'extension PCIe

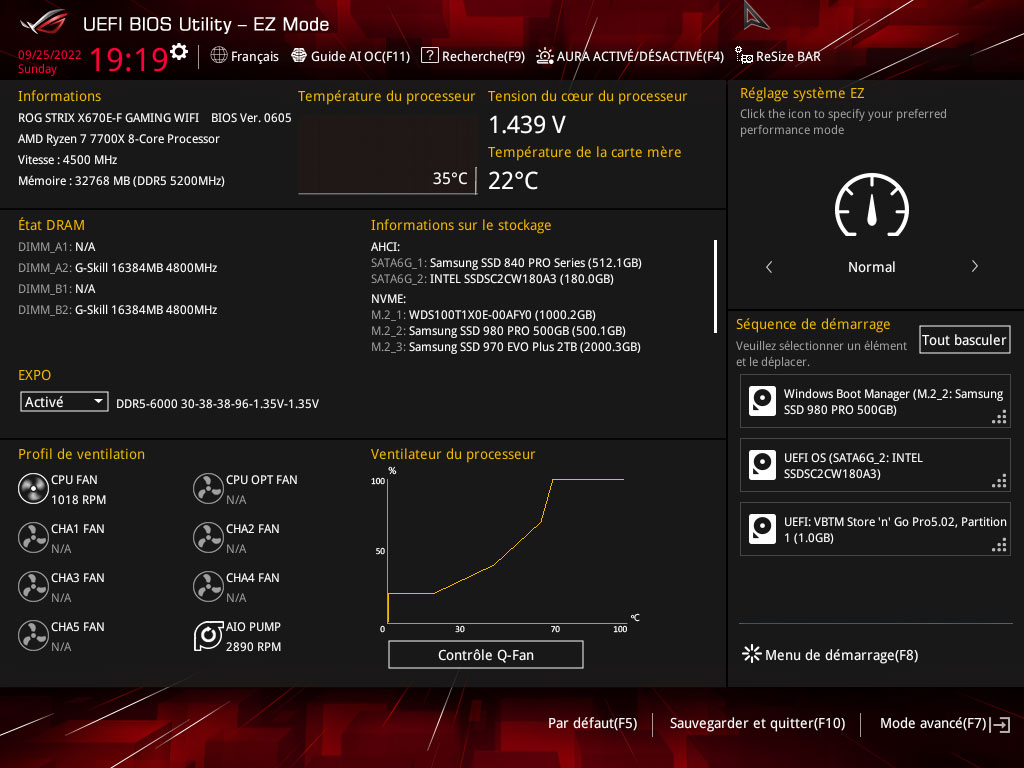

Pour finir, jetons un rapide coup d’œil à l'interface graphique de l'UEFI concoctée par le constructeur. C'est en territoire bien connu à présent que l'on s'aventure, le mode EZ (Easy) rappelant l'essentiel, même si l'on se retrouve très vite limité. Bon point pour les anglophobes, ASUS a traduit son interface en français, même si c'est parfois partiel ou approximatif.



UEFI en mode Easy [cliquer pour agrandir]

Le mode EZ de l'UEFI d'ASUS

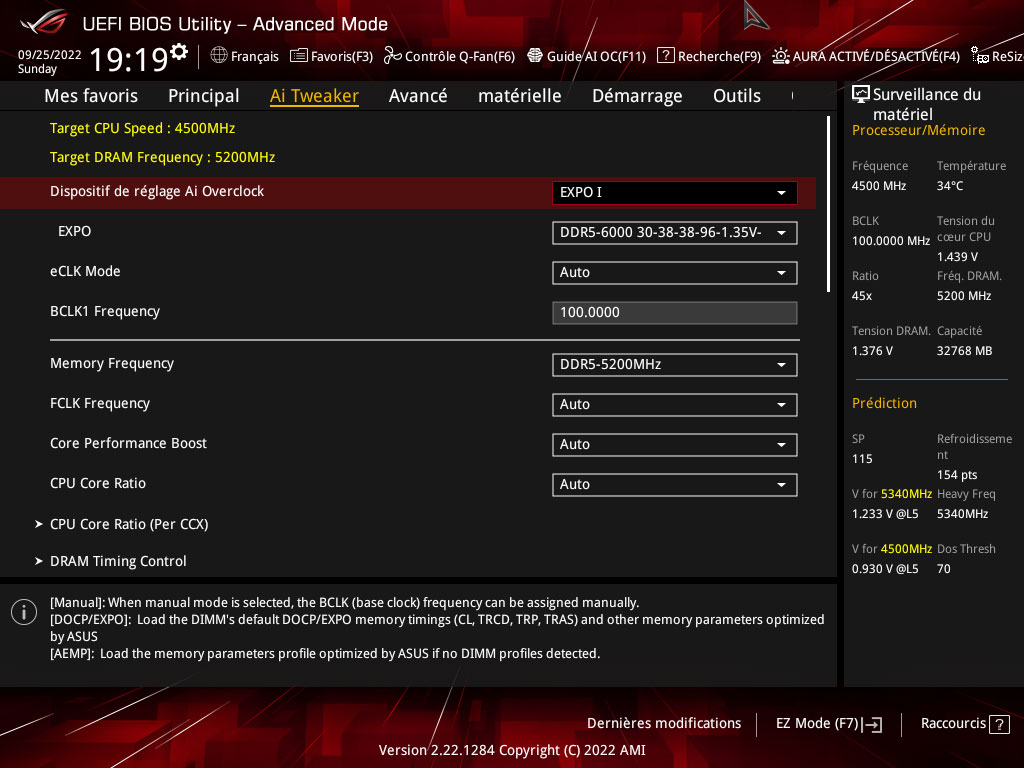

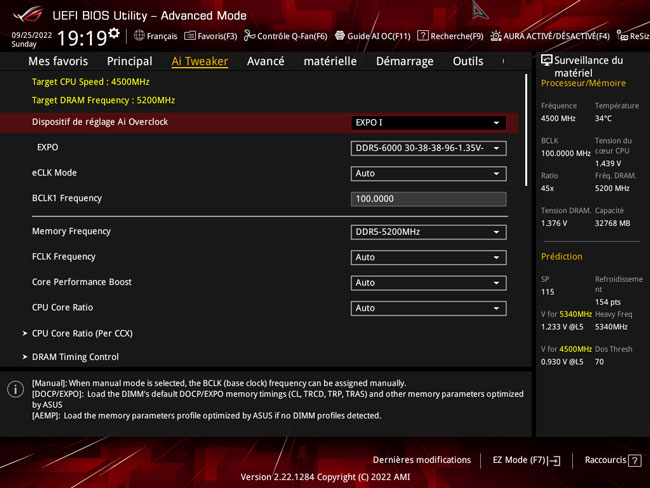

En basculant dans le mode Advanced, on découvre là aussi les traditionnels menus du constructeur, très complets et qui permettront d'affiner de (très) nombreux détails de fonctionnement, probablement trop complexes pour les novices.



L'advanced mode de l'UEFI [cliquer pour agrandir]

Le mode Advanced

Voilà, c'est terminé pour cette carte, passons à un modèle employant le B650E page suivante.
