• Présentation

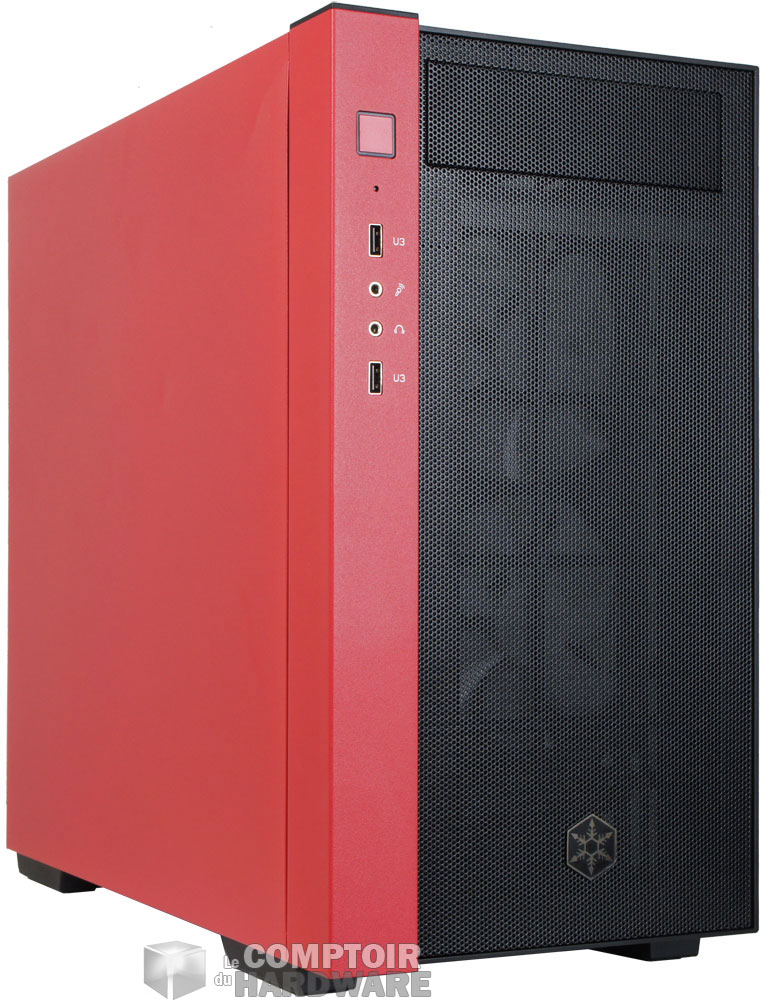

Façade et côté rouge sur notre RL08 [cliquer pour agrandir]Partie arrière et CM retournée sur le RL08 [cliquer pour agrandir]

Le Redline RL08 en rouge



Silverstone Redline RL08
COULEUR Noir et rouge ou noir et blanc
FAMILLE

Mini tour

DIMENSIONS (EN MM)

391 x 217 x 433

POIDS

6.24 kg

MATÉRIAUX Acier et verre trempé
FORMATS DE CARTE

Micro ATX / Mini ITX

BAIES 5,25" 1
BAIES 3,5" 3
BAIES 2,5" 2
Slots PCI 4
RESTRICTIONS

CPU : 168 mm

GPU : 345 mm

PSU : 170/200 mm

CONNECTIQUE EN FAÇADE 2xUSB 3.0 / I/O Audio
VENTILATION FOURNIE

1 x 120 RGB à l'arrière + 2 x 120 à l'avant

PRIX OFFICIEL

119,90 €

Le RL08 est un boîtier au format mini tour qui conserve tout de même un bon volume d'intégration. Les dimensions de l'engin sont de 391 mm de hauteur, 217 mm de largeur et 433 mm de profondeur tout de même. Le châssis est en acier, tout comme le carénage, et l'on trouve bien entendu une pointe de verre trempé sur le modèle. Tout ceci porte le poids de la bête à 6,24 kg à vide.

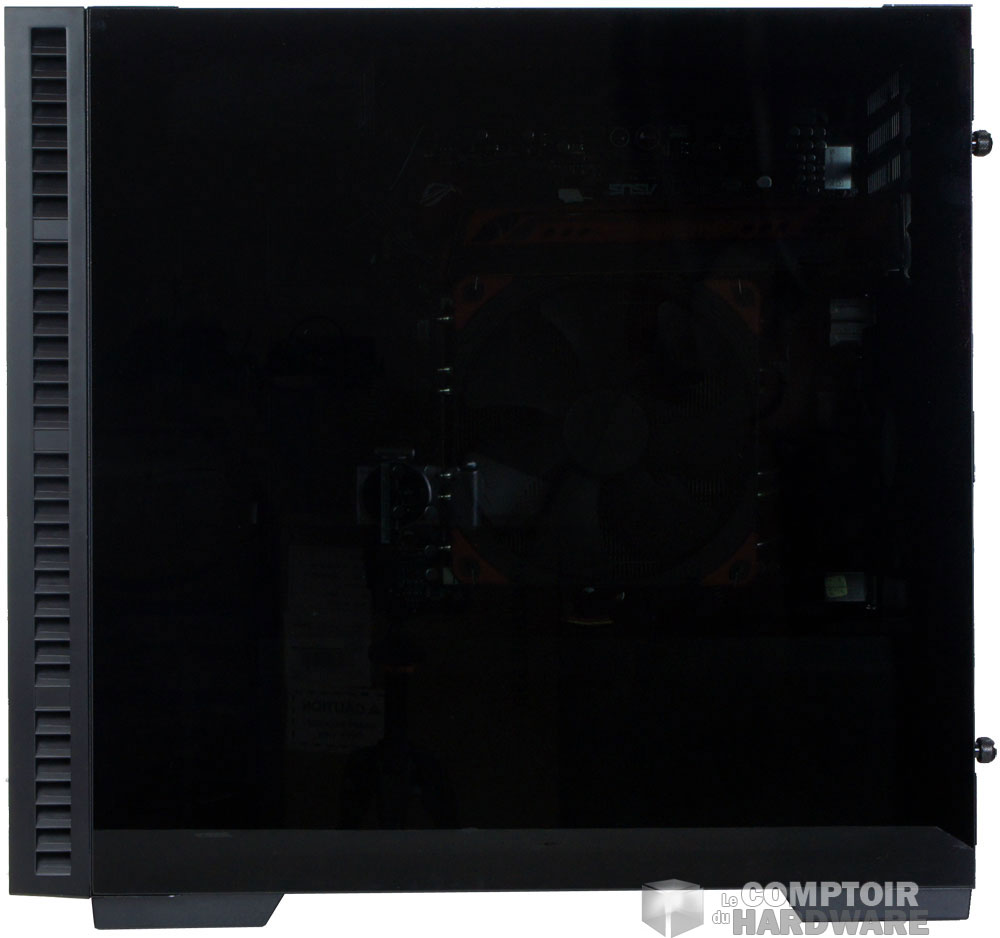

Le panneau vitré, bien teinté [cliquer pour agrandir]

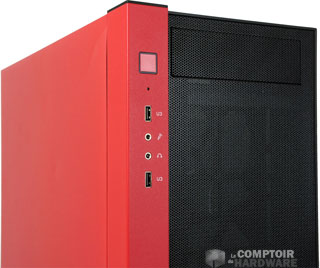

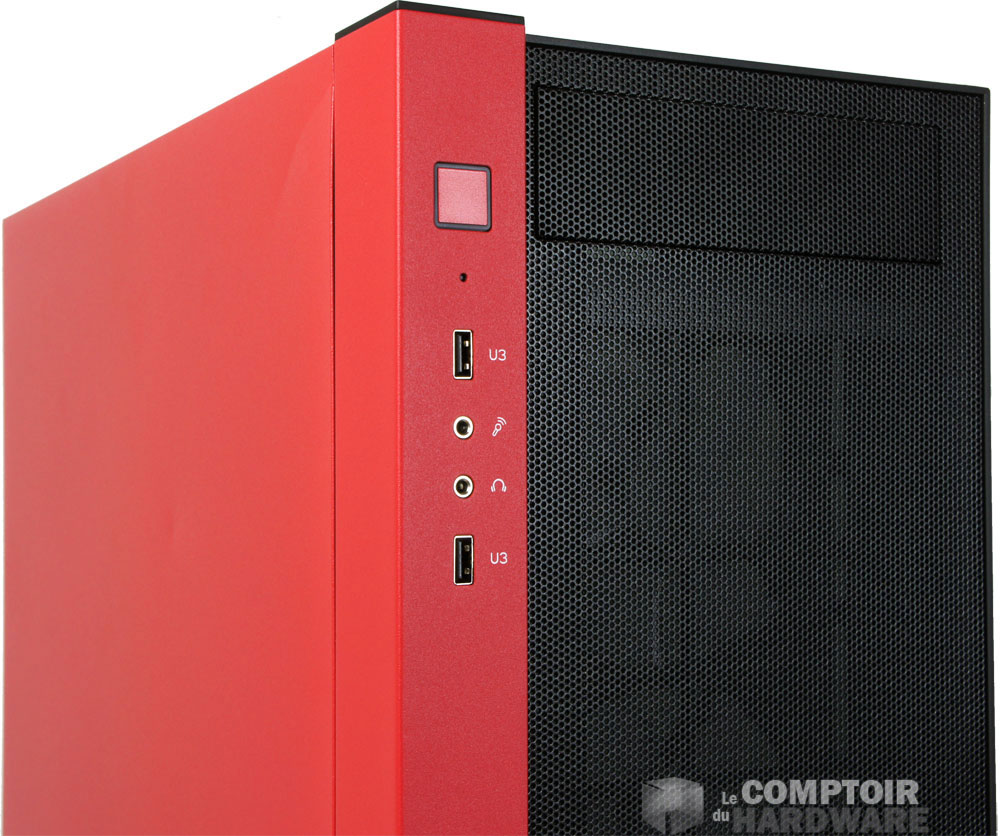

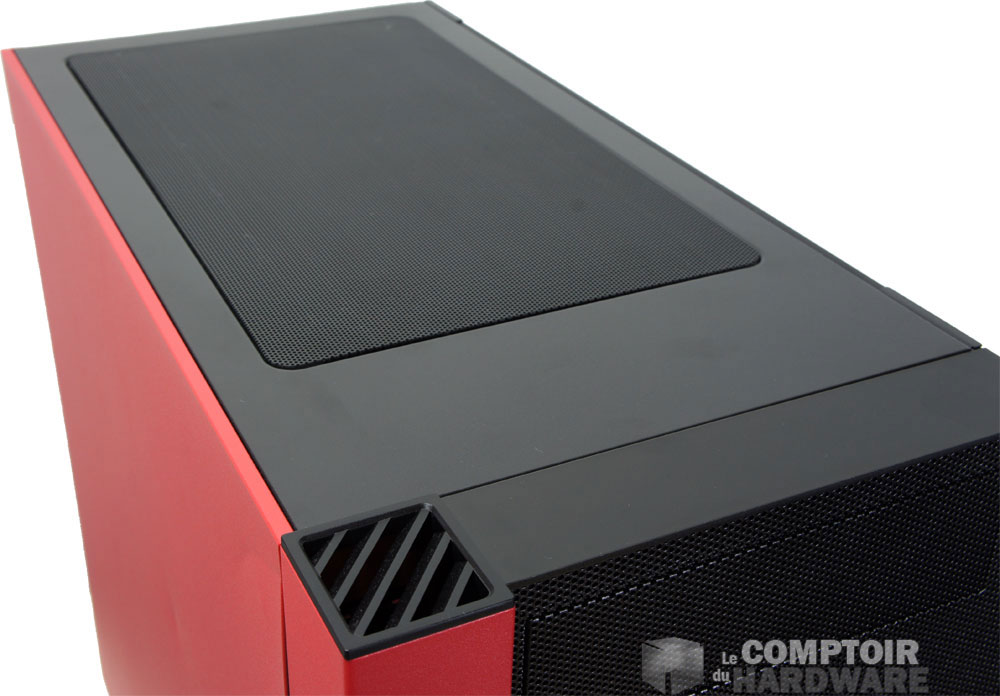

Le haut avec la colonne et l'espace de ventilation [cliquer pour agrandir]La façade est largement aérée avec son maillage en mesh. On trouve ici une baie externe de 5,25 qui se fait plutôt rare de nos jours. L'avant est cassé par une colonne, rouge sur notre modèle, qui court de bas en haut. Sur cette colonne, nous trouvons les boutons de mise en marche, ainsi que deux ports USB 3.0 et les E/S audio habituelles..



En grimpant sur le haut, on s'aperçoit que la colonne est creuse. Il s'agit d'une cheminée qui permet à l'air de mieux circuler. Le haut du boîtier est occupé par un vaste emplacement pour de la ventilation. En retirant le filtre aimanté, nous découvrons un espace pouvant accueillir deux ventilateurs de 120 ou 140 mm.



La connectique externe un peu désuète [cliquer pour agrandir]La partie droite du boîtier est occupée par un panneau en ac... en verre plein format ! Qu'est-ce qu'il fait de ce côté demanderez-vous ? On le verra juste après. Le panneau gauche est évidemment en ver... en acier cette fois. Oui, vous ne suivez pas ce qu'on vous décrit ?

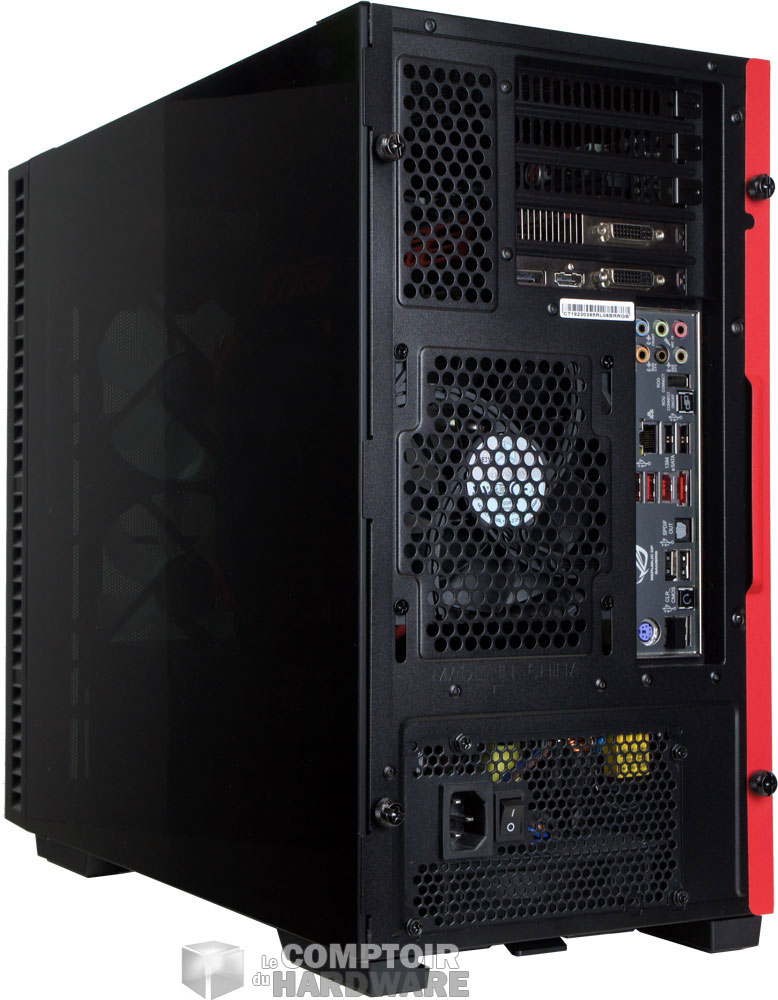

Pourquoi cette inversion ? Tout simplement parce que la carte mère sera positionnée la tête en bas. L'agencement de l'arrière nous le confirme puisque si le bloc d'alimentation reste au fond du châssis, tout le reste est à l'envers. Nous pouvons donc voir un emplacement pour ventilateur de 120 mm tout de suite au-dessus, juste à côté de l'I/O Shield. Tout en haut nous aurons accès aux slots d'extension, au nombre de quatre pour coller au format Micro ATX du modèle.

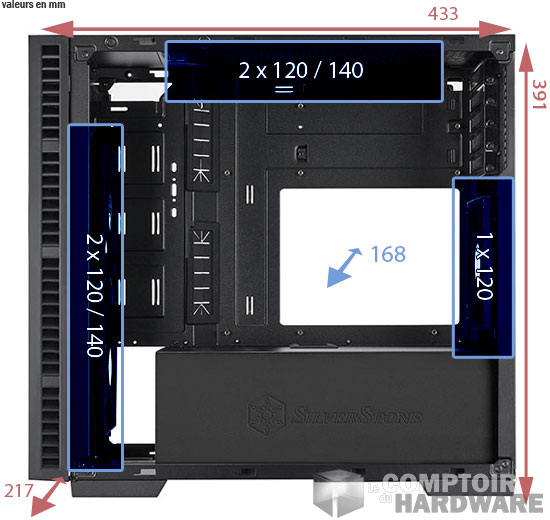

dimensions rl08



Petit tour chez Alain

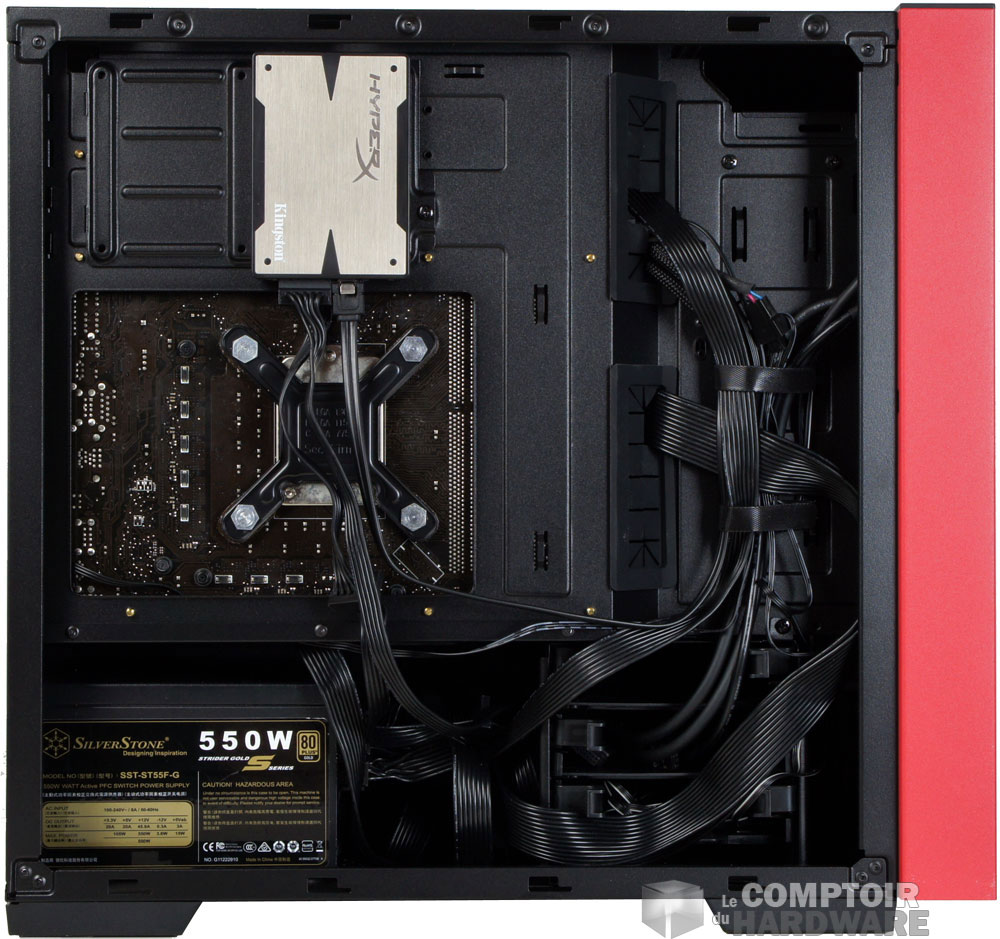

L'intérieur côté carte mère [cliquer pour agrandir]de l'autre côté du plateau [cliquer pour agrandir]

La vue dégagée, sans les panneaux



Pour nous introduire dans le RL08, il faudra nous débarrasser de quatre vis à main et déposer les deux panneaux. Là, nous pouvons mieux apprécier l'agencement intérieur. L'espace est compartimenté et c'est une bonne chose. Le plateau de carte mère a bien la tête à l'envers. Il dispose d'une découpe imposante pour l'accès à l'arrière de la carte mère et de plusieurs passages de câbles équipés de protections en caoutchouc.



Le support 2.5 [cliquer pour agrandir]L'emplacement de 120 mm situé à l'arrière est occupé par un ventilateur de 120 mm, tout comme les deux emplacements avant, sur lesquels ont également pris place des ventilateurs de 120 mm. L'espace peut aussi être équipé de modèles de 140 mm. Et si vous plissez les yeux, vous verrez un petit support de carte graphique qui permet de soutenir votre GPU pour éviter qu'il ne se torde dans l'effort.

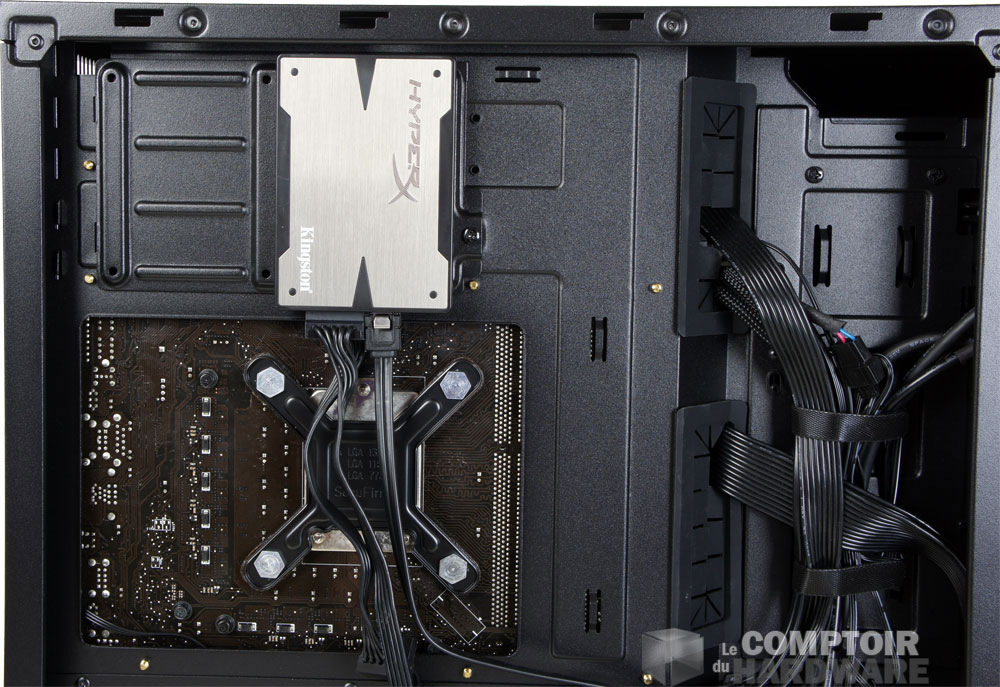

En retournant le RL08, nous voyons les différents emplacements pour le stockage. Le boîtier dispose d'une baie de 3.5" pouvant accueillir trois disques durs. Les SSD seront placés juste au-dessus de l'accès backplate, sur un support amovible.



Nous remarquons ensuite un léger déport sur le côté du plateau de carte mère, qui permettra d'agencer au mieux le câblage. Si vous installez un lecteur optique, il faudra l'insérer dans son support dédié et le fixer au châssis avec quelques vis.

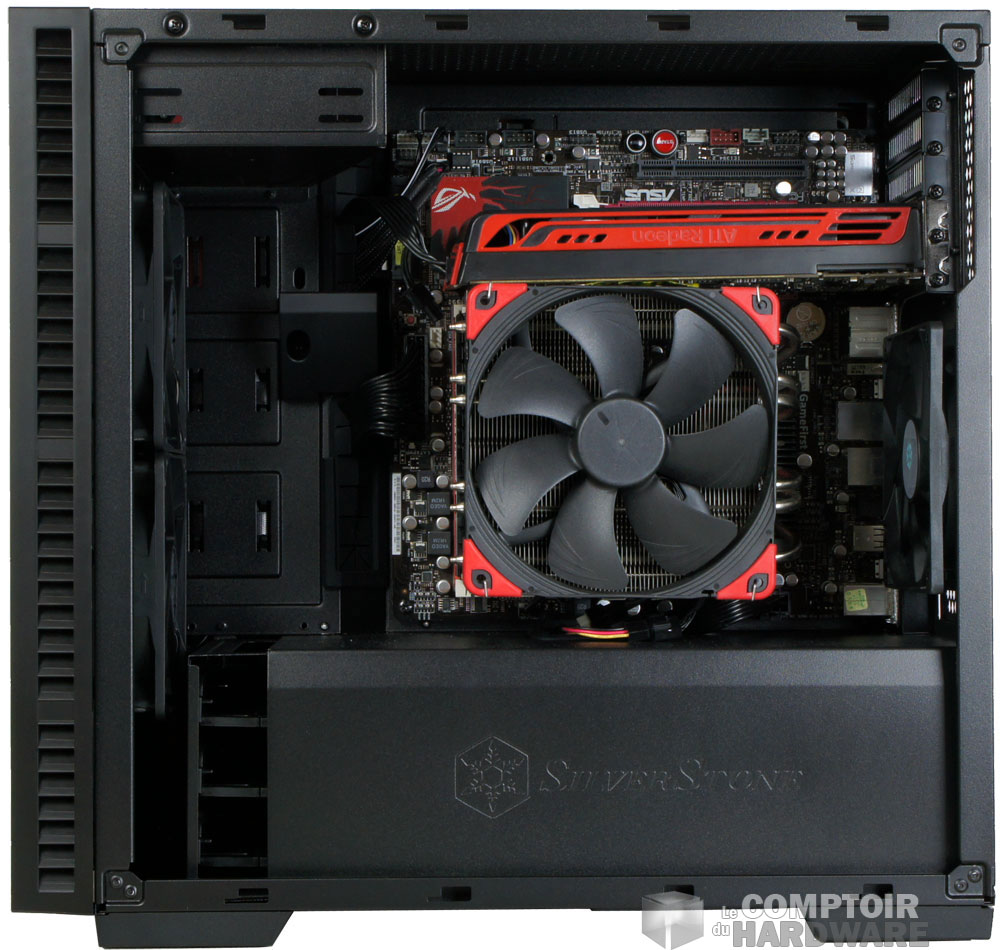

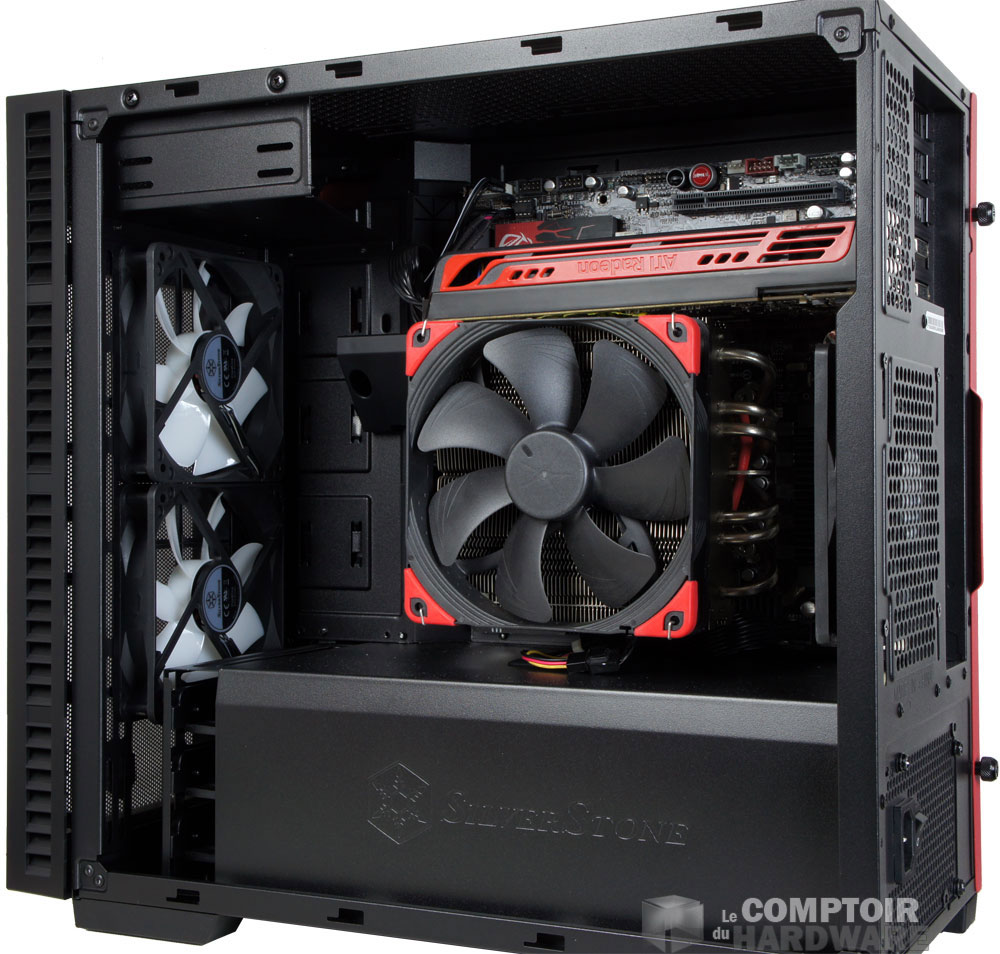

L'intérieur bien plein [cliquer pour agrandir]• Mise en place

En ce qui concerne la mise en oeuvre, nous n'avons pas noté de grosse difficulté. Tout a trouvé sa place naturellement. Notre banc de test accusant un peu le poids des années, il ne dispose pas d'un connecteur RGB pour illuminer les ventilateurs avant. Ça n'est pas grave en soi, les performances ne sont pas amputées pour autant. En ce qui concerne les restrictions, le modèle reste accueillant. On disposera de 170 à 200 mm pour le bloc d'alimentation. Le dissipateur aura jusqu'à 168 mm en hauteur et le ou les GPU pourront s'étaler jusqu'à 345 mm.



Avec tout ça, le Redline RL08 s'affiche à plus de 100 €. On peut le voir trainer aux alentours de 120 € en général ! Espérons qu'à ce prix les performances suivent. C'est d'ailleurs ce que nous allons vérifier.
