• Présentation

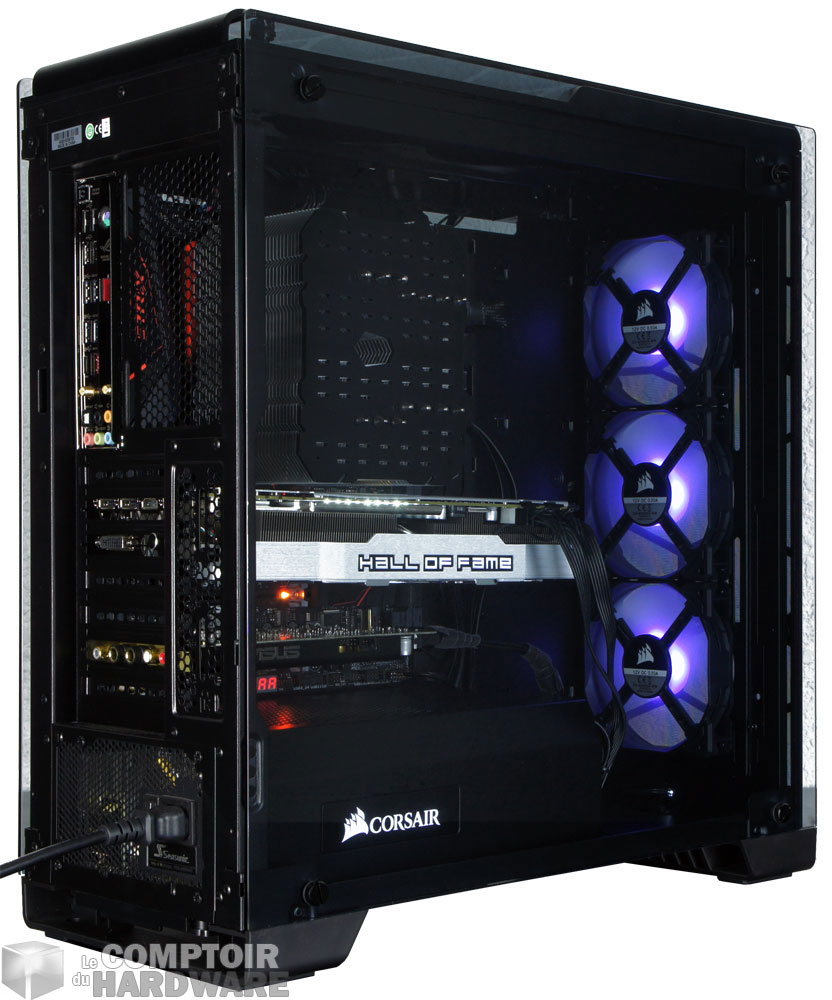

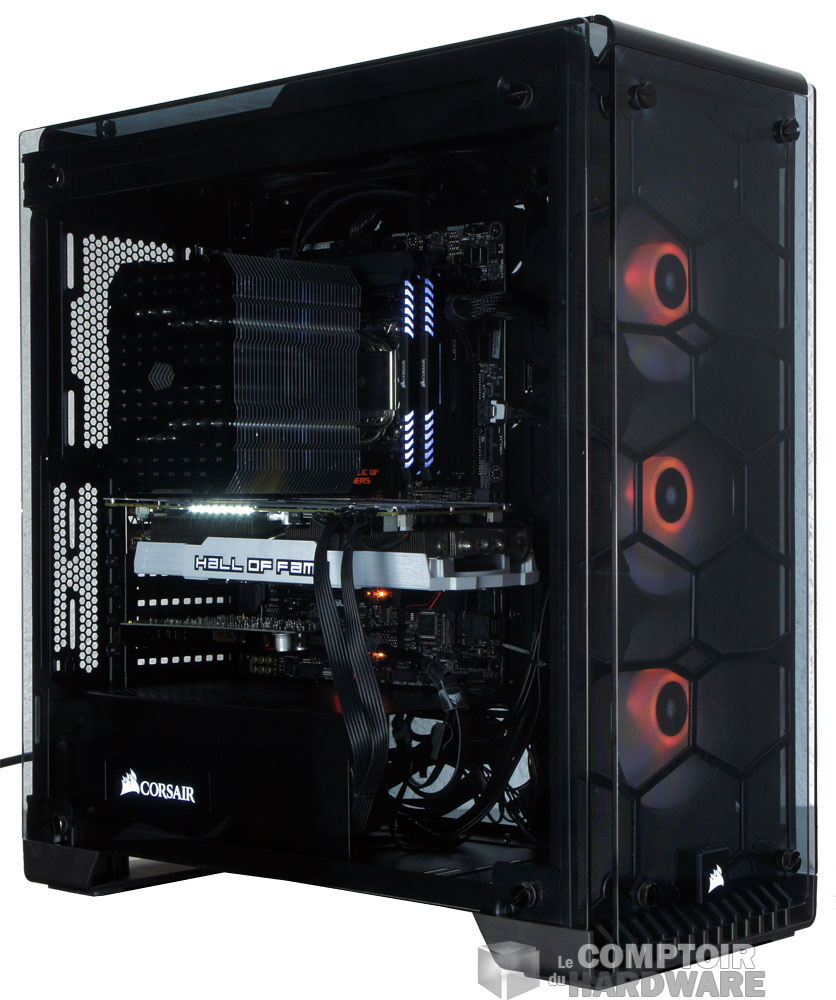

Le Crystal 570X en vitrine [cliquer pour agrandir]Un peu d'arrière de Crystal 570X [cliquer pour agrandir]

Rapide tour du Crystal 570X



Crystal 570X
Couleur Noir
Famille

Moyen tour

Dimensions (en mm)

512 x 234 x 480

Poids

NC

Matériaux Acier, plastique, verre
Formats de carte

ATX / Micro ATX / Mini ITX

Baies 5,25" 0
Baies 3,5" 2
Baies 2,5" 2
Restrictions

CPU : 170 mm

GPU : 370 mm

PSU : 225 mm

Connectique en façade 2xUSB 3.0 + HD Audio
Ventilation fournie

3 x120 en façade

Prix officiel

199.90€

Murphy, es-tu là ? La voie semble libre, mais on ouvre tout de même délicatement le carton pour en extraire ce boîtier entièrement recouvert de verre trempé. Dans son sac noir, la bête parait imposante et bizarrement légère. On déballe tout pour découvrir un boîtier de 512mm de hauteur, 234mm de largeur et 480mm de profondeur. Son poids ? À la louche, un bon 10kg.



La vitre est bien là, promis ! [cliquer pour agrandir]



Impossible de faire durer le suspens puisque toutes les parois sont translucides. Le design de l'ensemble est très fluide, sans trop d'arêtes, avec une ligne continue de l'avant jusque sur le dessus. Ca reste très sobre, boîtier éteint.

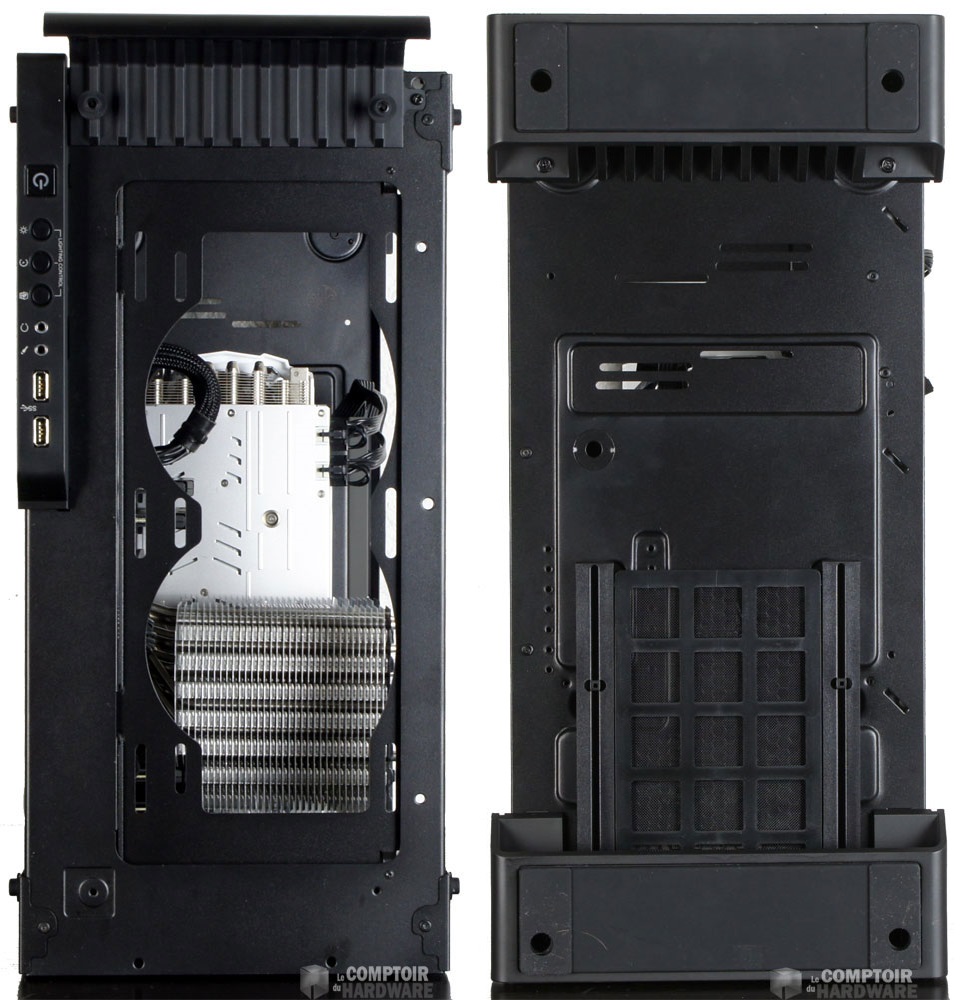

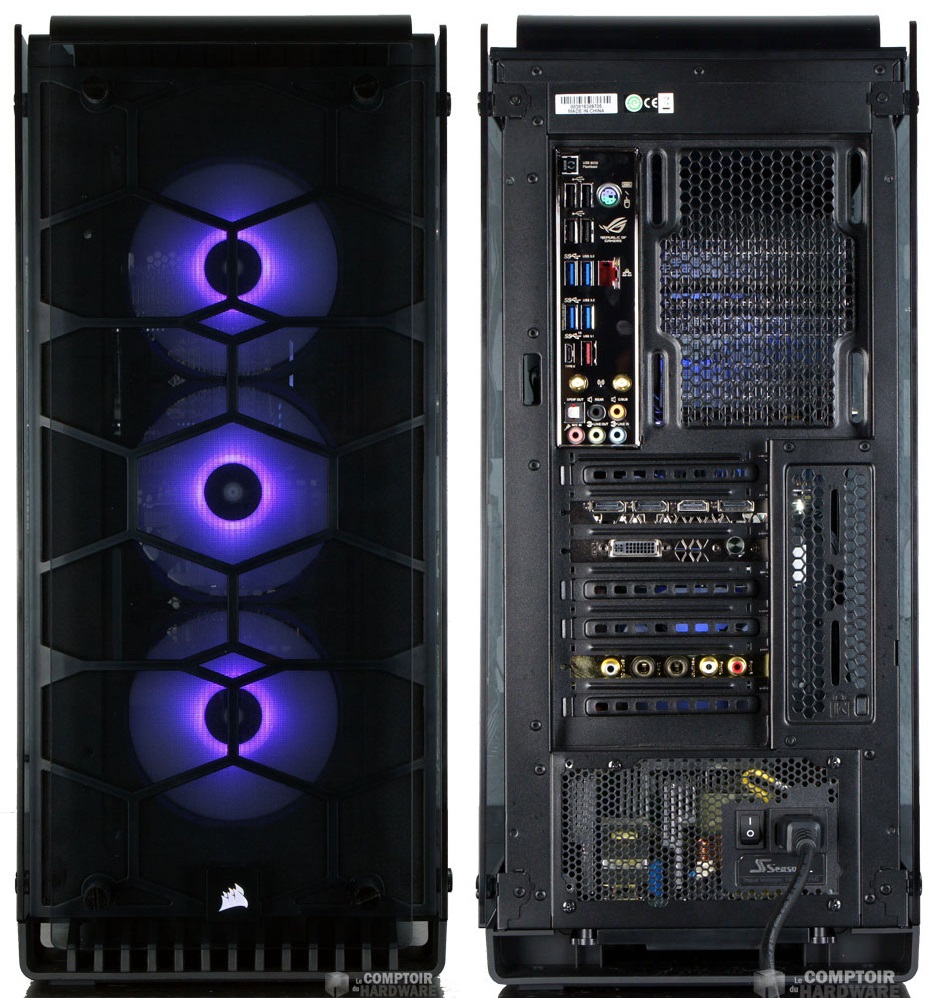

Façade et arrière du Crystal 570X [cliquer pour agrandir]Dessus à nu et fond du boîtier [cliquer pour agrandir]

Façade, arrière, dessus et fond d'un seul coup d'oeil

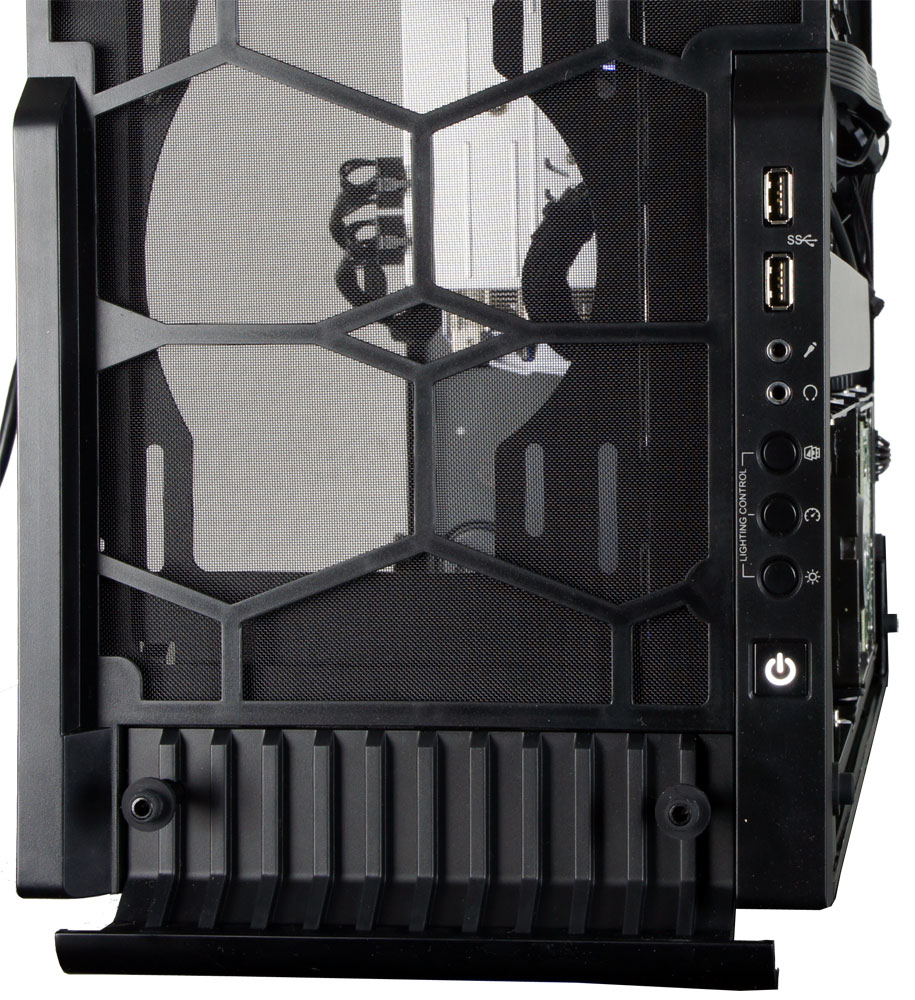

Connectique déportée du Crystal 570X [cliquer pour agrandir]La plaque de verre en façade est bien évidemment lisse. Elle protège un large filtre à poussière placé sur trois ventilateurs de 120mm. Sur le dessus se trouve une autre plaque de verre également disposée sur un large filtre à poussière qui reprend le même design que celui de la façade. L'imposant filtre protège un espace dédié à deux ventilateurs de 120/140. La vitre est découpée sur le côté afin de laisser libre accès à la connectique déportée. Le Front Panel se compose ici de deux ports USB 3.0, des E/S audio, d'un bouton "PAWA" et du système de régulation de la lumière que nous détaillerons plus loin.



Les deux côtés sont également équipés de panneaux en verre qui laissent tout voir de l'intérieur de la bête, mais nous y reviendrons. En attendant, l'arrière et le fond se présentent de manière très classique. Nous avons l'emplacement de l'alimentation au fond, sept slots d'extension et un emplacement pour un ventilateur de 120 vacant. Dans le fond se trouve un filtre à poussière au niveau du bloc d'alimentation et c'est tout.

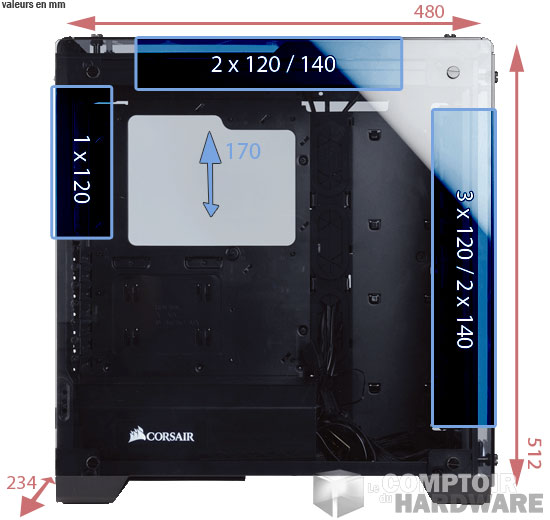

crystal 570x dimensions



Nous prenons soin de retirer une à une les seize vis qui maintiennent toutes les plaques de verre, afin de bien nous dégager la vue pour la suite de la descritpion.



Petit tour chez Alain

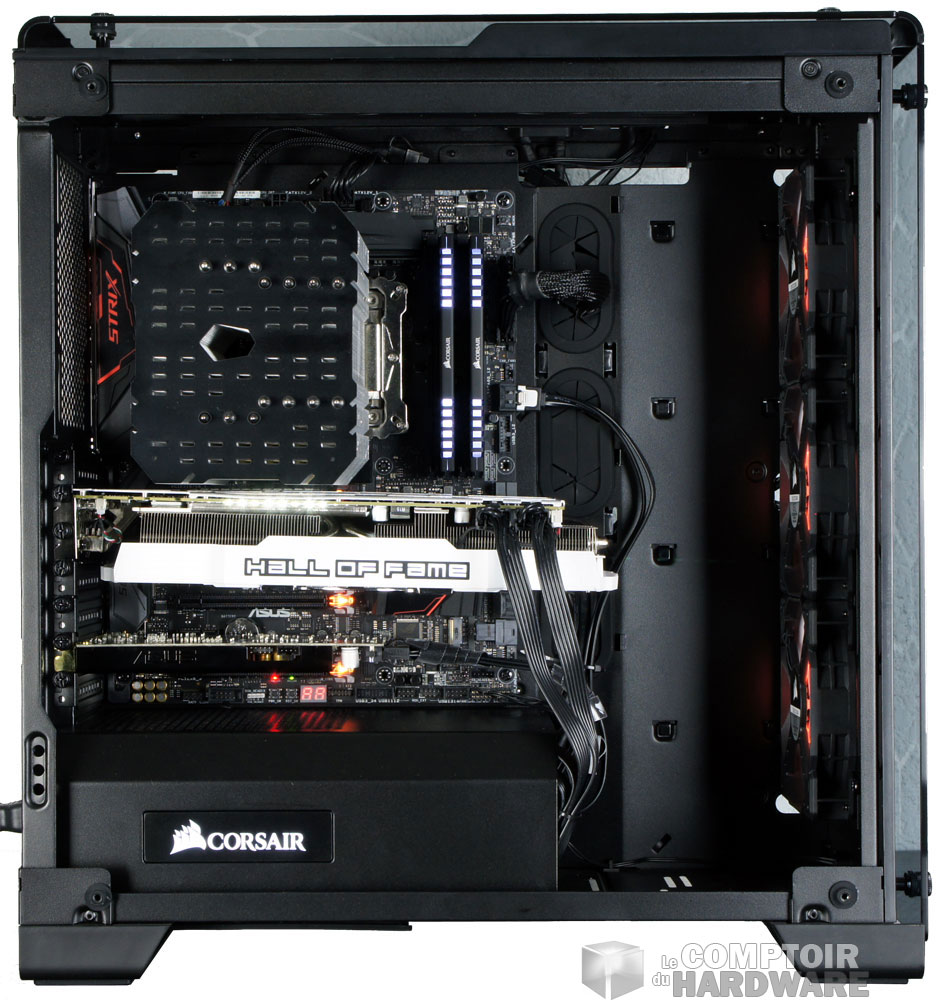

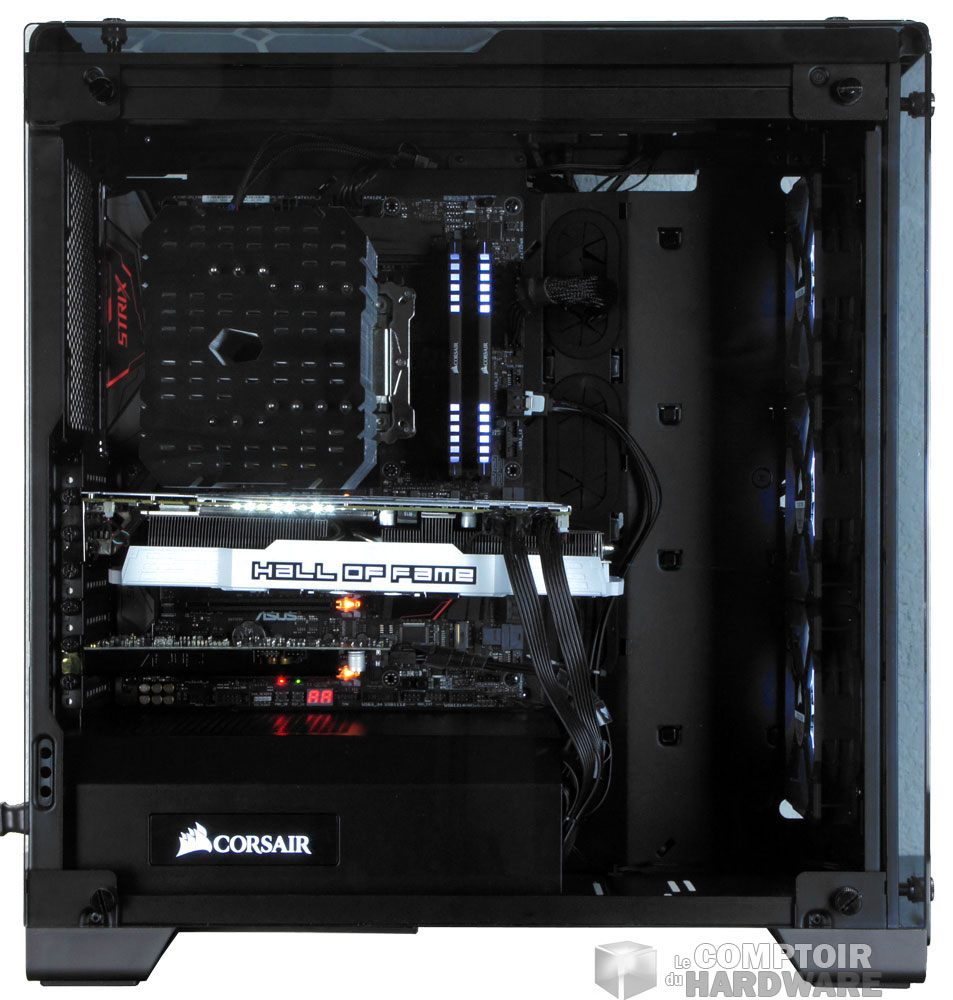

Le Crystal 570X ouvert [cliquer pour agrandir]Derrière le Crystal 570X [cliquer pour agrandir]

L'intérieur Crystal 570X



Nous commençons par la partie qui accueille la carte mère. L'espace est très dépouillé. On repère un cache pour le bloc d'alimentation portant un logo Corsair lumineux. Le plateau possède une vaste découpe pour accéder à la backplate. Il se voit aussi entouré de passages de câbles protégés, pour ceux situés sur le côté.

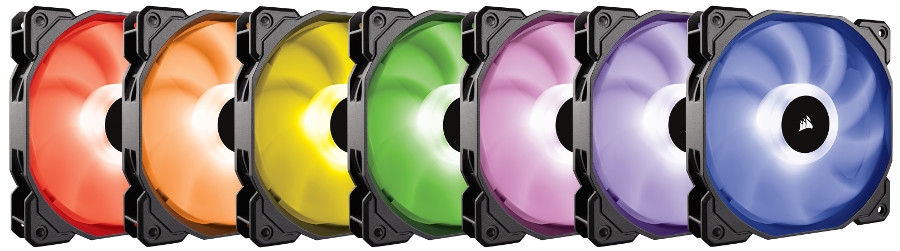

Les SP120 RGB [cliquer pour agrandir]

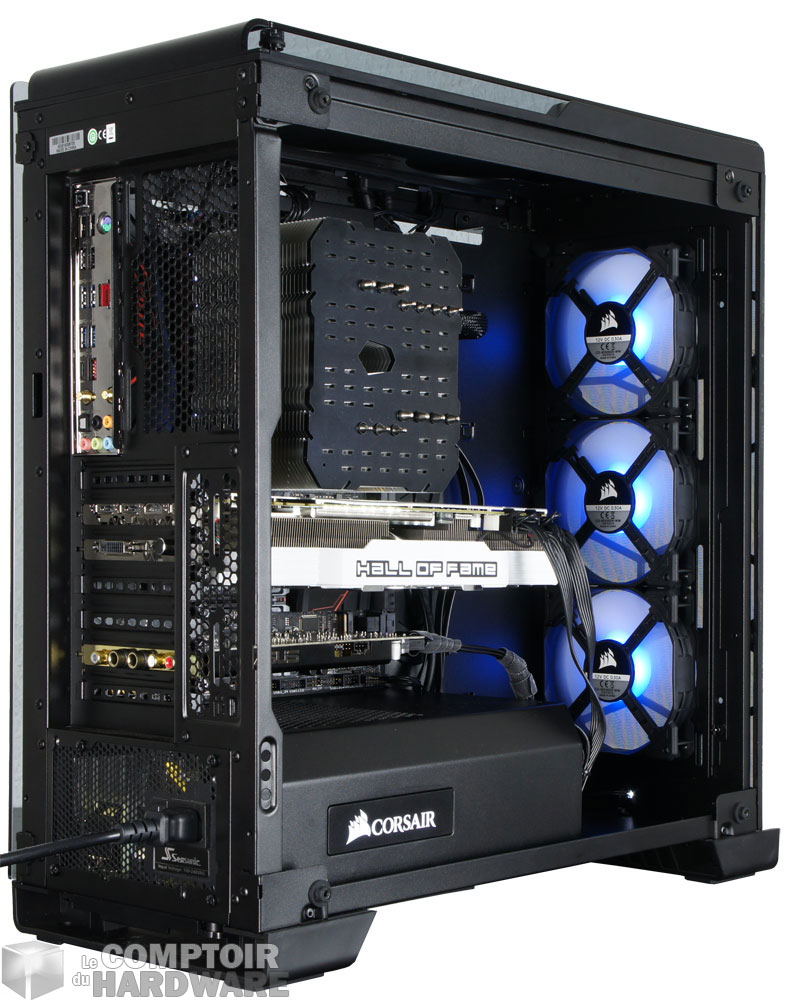

Vue intérieur dégagée dans le Crystal 570X [cliquer pour agrandir]Pas de support pour disques durs de ce côté. Nous distinguons sur le fond de quoi fixer une pompe pour watercooling. Les trois SP120 RGB sont eux bien visibles. Ils ne sont pas régulés, mais vous pouvez gérer les DEL grâce au contrôleur présent sur le front panel. Sinon, Corsair en a placé un second derrière le plateau de la carte mère.

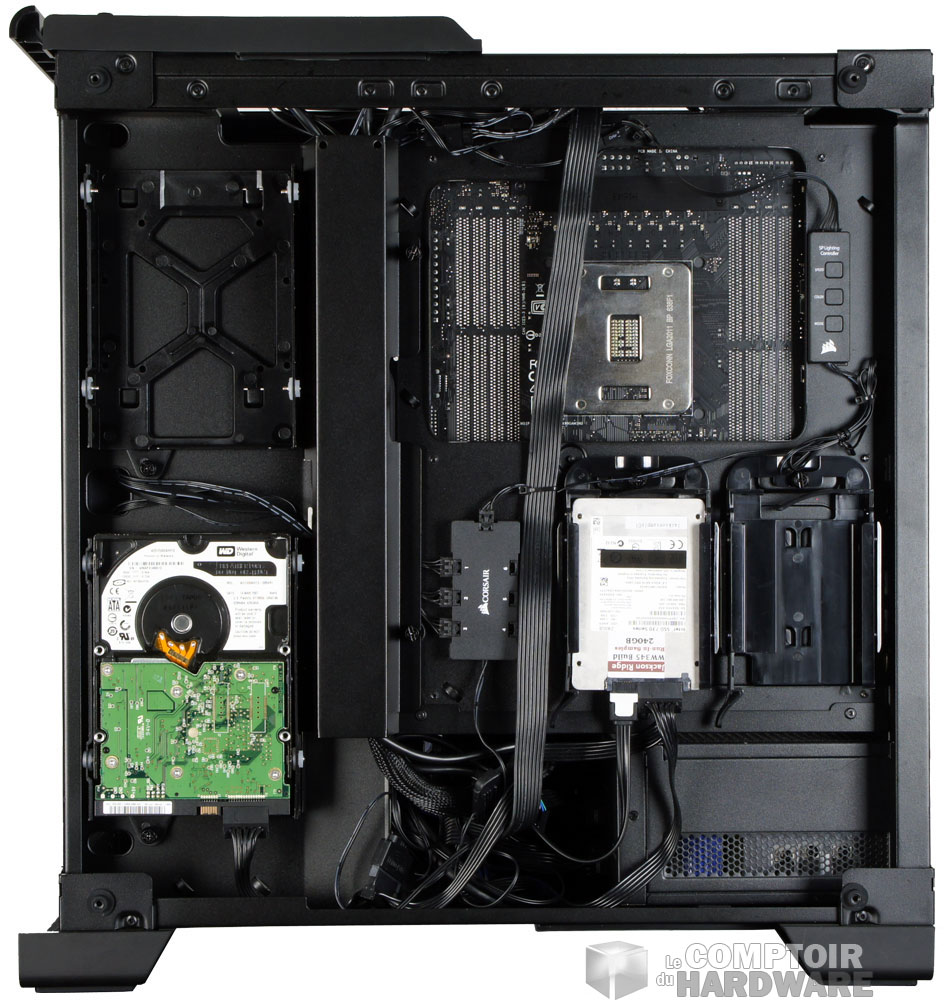

Retournons le châssis pour vous montrer ça. Le hub RVB est calé en plein milieu. Les trois ventilateurs livrés y sont connectés et trois places supplémentaires sont disponibles. Le second contrôleur se trouve à droite de l'accès backplate. Vous pouvez gérer trois paramètres d'ici ou depuis l'extérieur : la couleur (blanc, rouge, orange, jaune, vert, bleu violet), le mode d'éclairage (pulsation, scintillement, les deux ou statique) et la vitesse d'exécution sur trois positions.

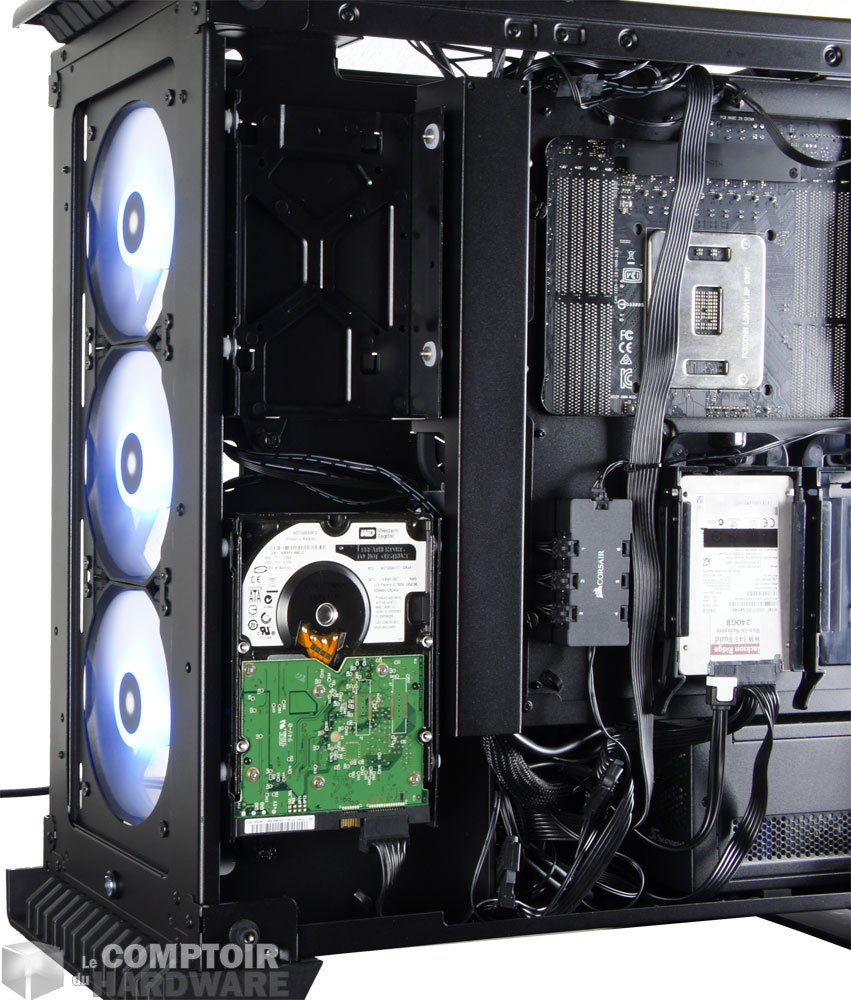

Cela ne vous aura pas échappé, les supports de disques durs sont placés de ce côté. Nous disposons de deux supports 2.5" placés derrière le processeur. Ils ne nécessitent aucun outil pour l'installation puisqu'il s'agit de tiroirs avec système de verrouillage et d'extraction rapide. Les supports 3.5" sont placés sur le côté et sont au nombre de deux. Nul besoin de tournevis sur ces supports qui sont équipés du système de rétention habituel sur les racks des boîtiers Corsair. Chacun des supports est fixé au châssis à l'aide d'une vis à main et il sera possible de les retirer si vous n'en avez pas l'utilité.



Par souci d'esthétisme, Corsair installe une rigole pour masquer les câbles qui trainent d'habitude en plein milieu du boîtier. Ça rend le montage plus propre et c'est agréable à l'oeil au travers des vitres.

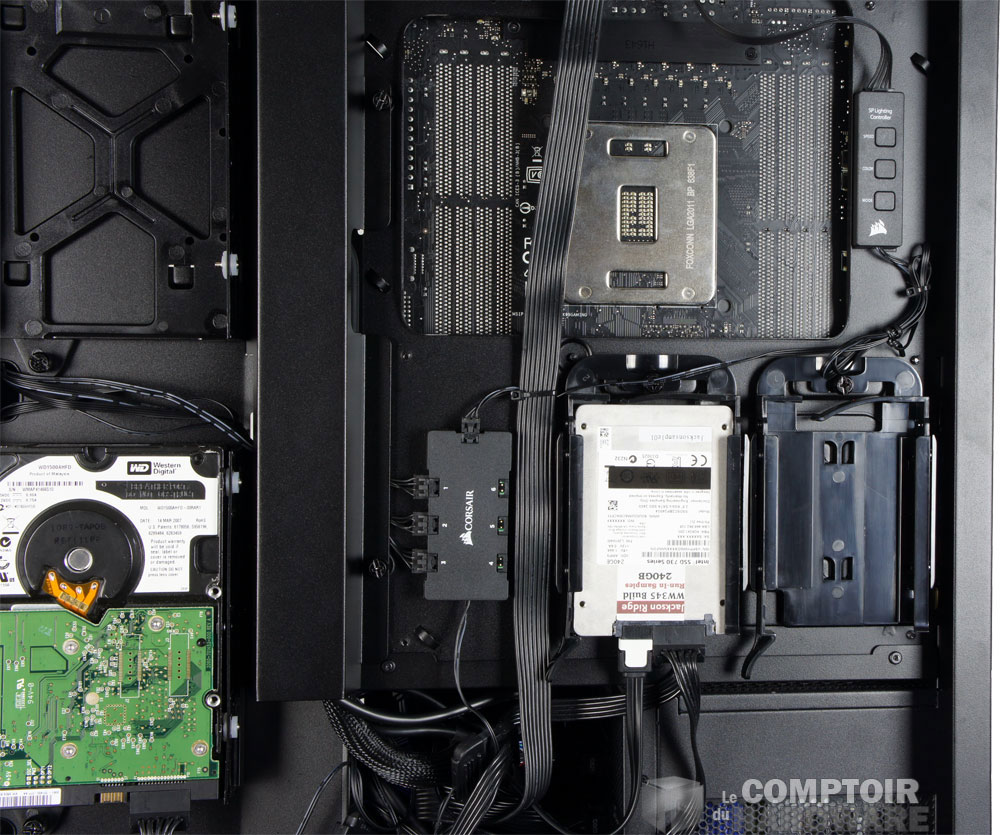

Supports 2.5" et HUB RVB [cliquer pour agrandir]Supports 3.5" et cache câbles [cliquer pour agrandir]

Les supports de stockage, le hub RVB et le cache câble. Tout ça dans le Crystal 570X

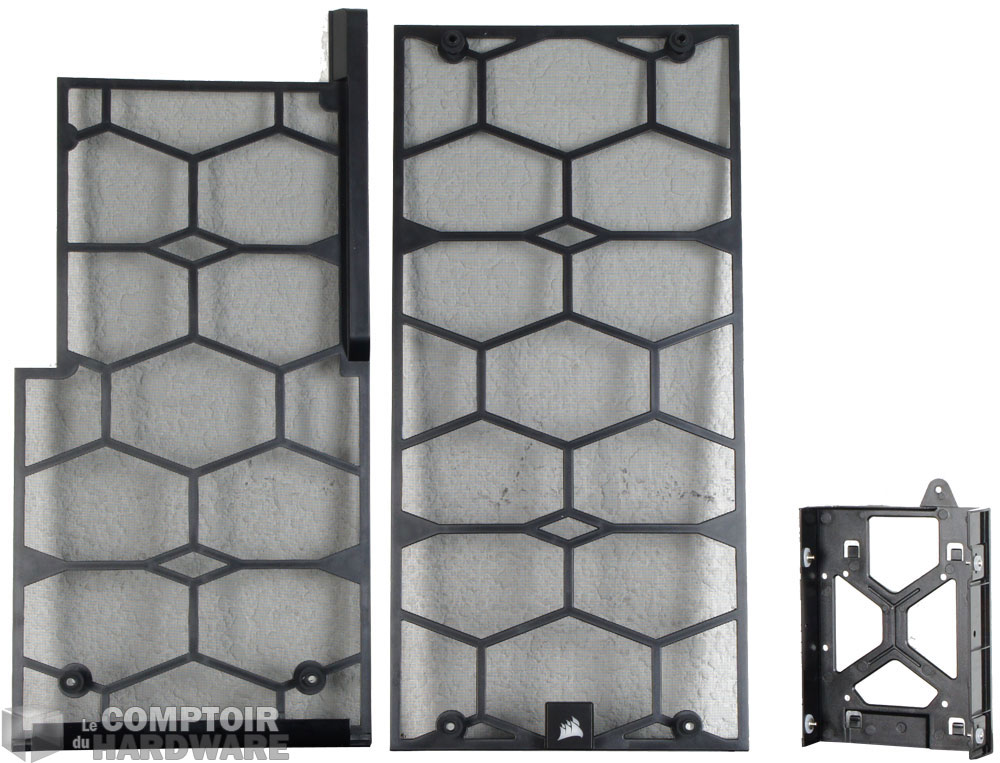

Filtres aimantés et support 3.5" [cliquer pour agrandir]Le montage maintenant, comment ça se passe ? Bien, il se passe sans aucune difficulté particulière. La carte mère sera au format ATX maxi. L'espace est ensuite suffisant pour travailler. Il faudra préparer le boîtier pour le management des câbles en retirant la protection arrière. On range ensuite tout proprement avant de refermer. Du côté des restrictions, notre ventirad aura de quoi s'étendre sur 170mm, l'alimentation sur 225mm et les cartes graphiques sur 370mm.



Bien filtré, le Crystal 570X l'est. Il faudra simplement retirer les plaques de verre du dessus et de l'avant pour faire le ménage, ce qui n'est pas la solution la plus simple et la plus sure si vous avec deux mains gauche.



Enfin, le prix annoncé pour cette vitrine est de 199.90€ sur le vieux continent. Le boîtier sera disponible courant décembre. Voyons maintenant ce que nous réserve le Crystal 570X.
