Test • Corsair Carbide 100R

• Présentation

Le Carbide 100R sous ses meilleurs angles

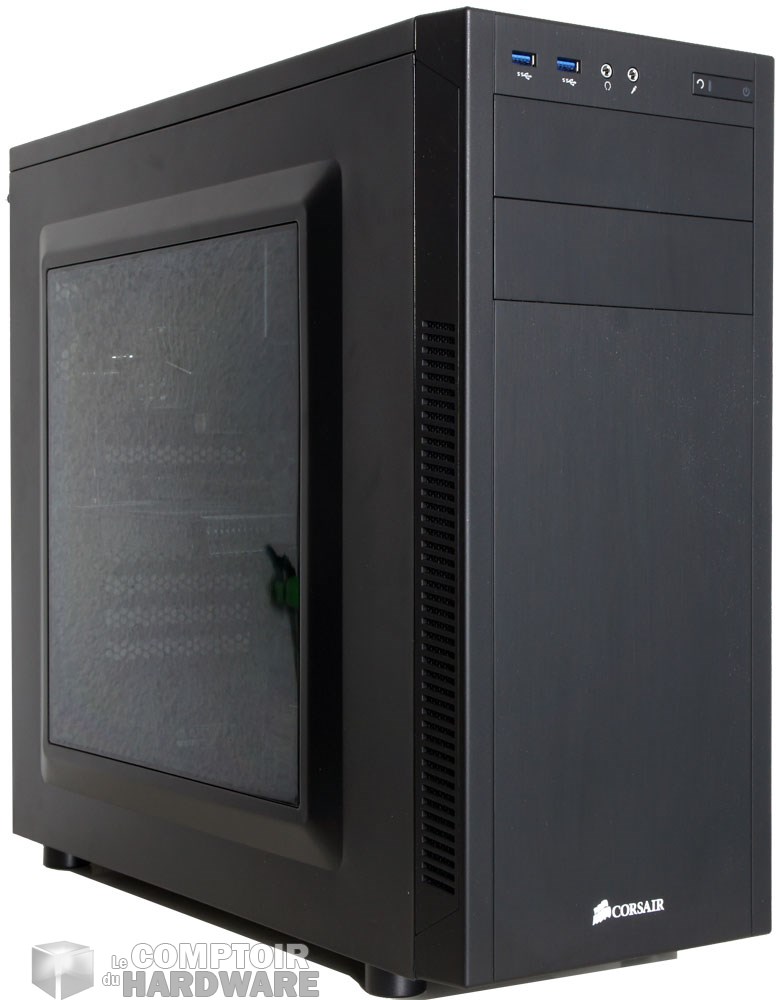

Le Carbide 100R se classe dans la catégorie des moyennes tours, mais est un petit gabarit. Avec ses 430mm de hauteur, ses 200mm de largeur et ses 471mm de profondeur, il est compact et n'occupera que peu d'espace sur ou sous votre bureau. C'est aussi un poids plume puisqu'il ne dépasse pas les 5kg à vide; 4.8kg pour être précis. Comme la plupart des modèles de la série Carbide X00R, le 100R arbore une tenue sobre, moderne et plutôt chic.

Sa façade pleine s'habille d'un revêtement qui imite l'aluminium brossé. Le logo Corsair prend place tout en bas. Et sur le tiers supérieur viennent se caler deux baies 5.25" externes, ainsi que le front panel constitué de deux ports USB 3.0, les I/O audio, les boutons de mise sous tension et c'est tout. Sur chacune des tranches, nous découvrons une série d'ouïes qui permettront de faire circuler l'air frais.

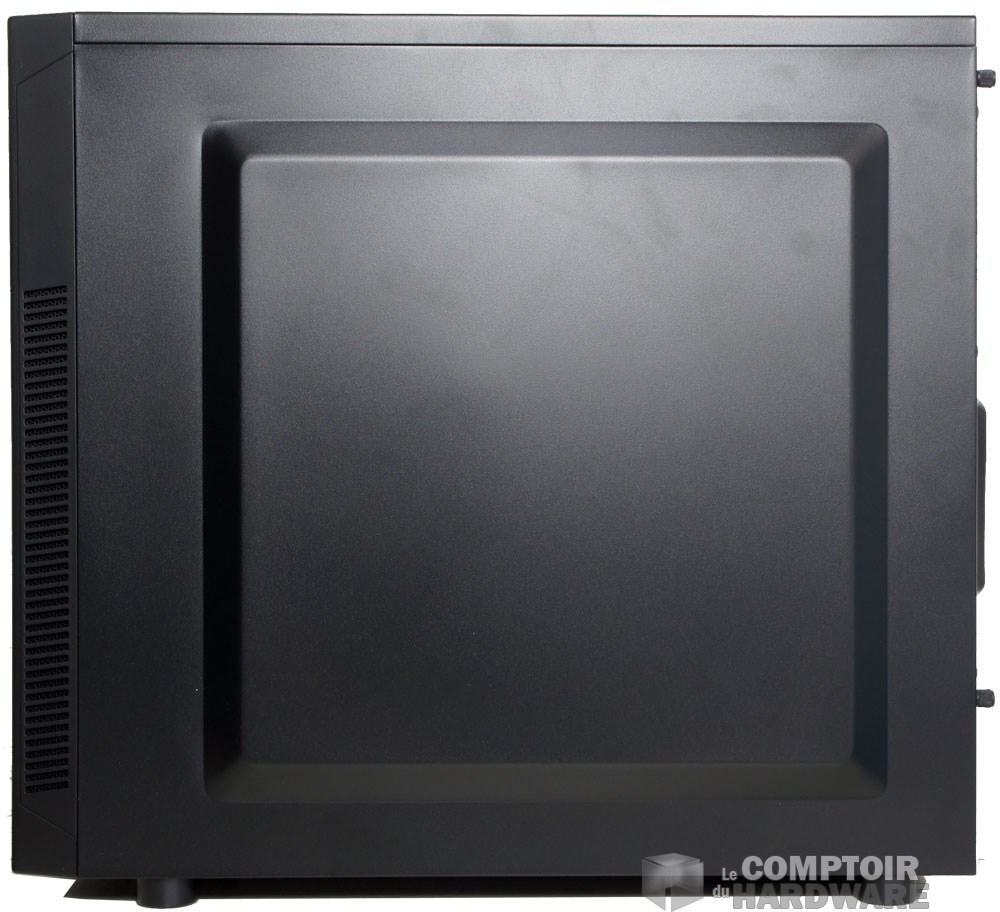

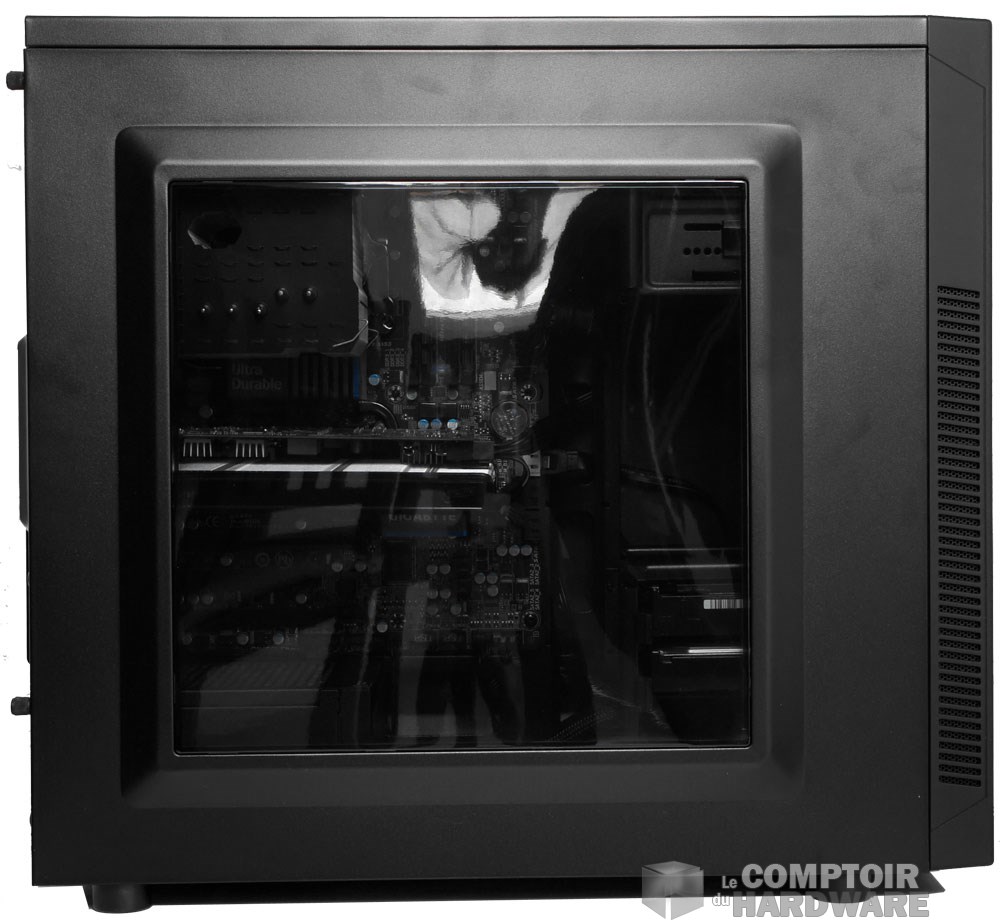

Les panneaux latéraux arborent un design identique à un détail près. À droite le panneau est plein et dispose d'un déport qui permettra, espérons-le, de bien agencer le câblage. À gauche, le même déport est présent avec en son centre une large vitre avec vue directe sur tout le matos qui se trouvera à l'intérieur.

La vitre encastrée et le top du boital

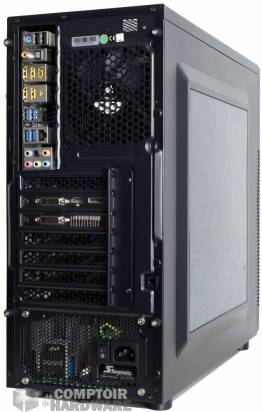

On passe à l'arrière du boitier. Cette face est découpée de façon classique. L'alimentation est en position basse, au-dessus se trouvent les sept slots d'extension équipés d'une plaque de maintien et l'emplacement de l'i/o shield. On retrouve également un emplacement pour un ventilateur de 120mm, occupé par un ventilateur chargé d'extraire l'air chaud du boitier. Si vous avez l'oeil, vous verrez un trou carré hideux dans le coin supérieur droit. Vide sur notre exemplaire, il est le vestige d'un régulateur de vitesse réservé au Carbide 100R Silence Edition. On s'en passera sur ce modèle... malheureusement !!!

Le dessous n'est pas très intéressant. Quatre pieds, et un filtre amovible au niveau de l'alimentation. On finit par le top qui exhibe une large ouverture de 240mm. L'emplacement permet d'installer 2 ventilateurs ou un radiateur. La particularité ici est que cet emplacement est déporté sur la gauche, évitant ainsi aux éléments installés ici de venir buter contre la carte mère. Pas bête.

Petit tour chez Alain

Dans le Carbide 100R

Quatre vis moletées viennent nous barrer l'accès à l'intérieur. On les vire illico pour pouvoir admirer les entrailles du 100R. On commence avec l'arrière, où l'on peut voir le ventilateur d'extraction. Il s'agit d'un modèle de 120mm, basique, à 7 pales. Le plateau de carte mère compatible ATX, Micro ATX et Mini ITX, possède plusieurs passes cloison non protégés, qui permettent de soigner le routage de vos câbles. Une large fenêtre libère l'accès à l'arrière de la carte mère, ce qui facilite le travaille sur le ventirad sans avoir à tout démonter.

La partie stockage se compose de deux baies 5.25" équipées d'un système de verrouillage rapide, tandis que les unités de stockages prendront place dans une baie équipée de quatre emplacements. Chaque emplacement est équipé d'un tiroir compatible 2.5"/3.5". L'alimentation prend place au fond du boitier et profite d'un accès juste devant elle pour éparpiller ses câbles. Le second ventilateur est plac... ah non, pas d'autres ventilateurs dans le boitier ! En retirant la façade, on découvre tout de même deux emplacements compatibles 120/140mm.

Derrière le plateau de carte mère, plusieurs anneaux destinés à la fixation des câbles sont présents. Il y a peu de place, alors le déport sur le panneau latéral ne sera pas de trop.

Mise en oeuvre

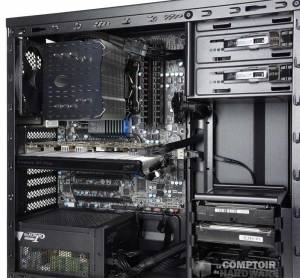

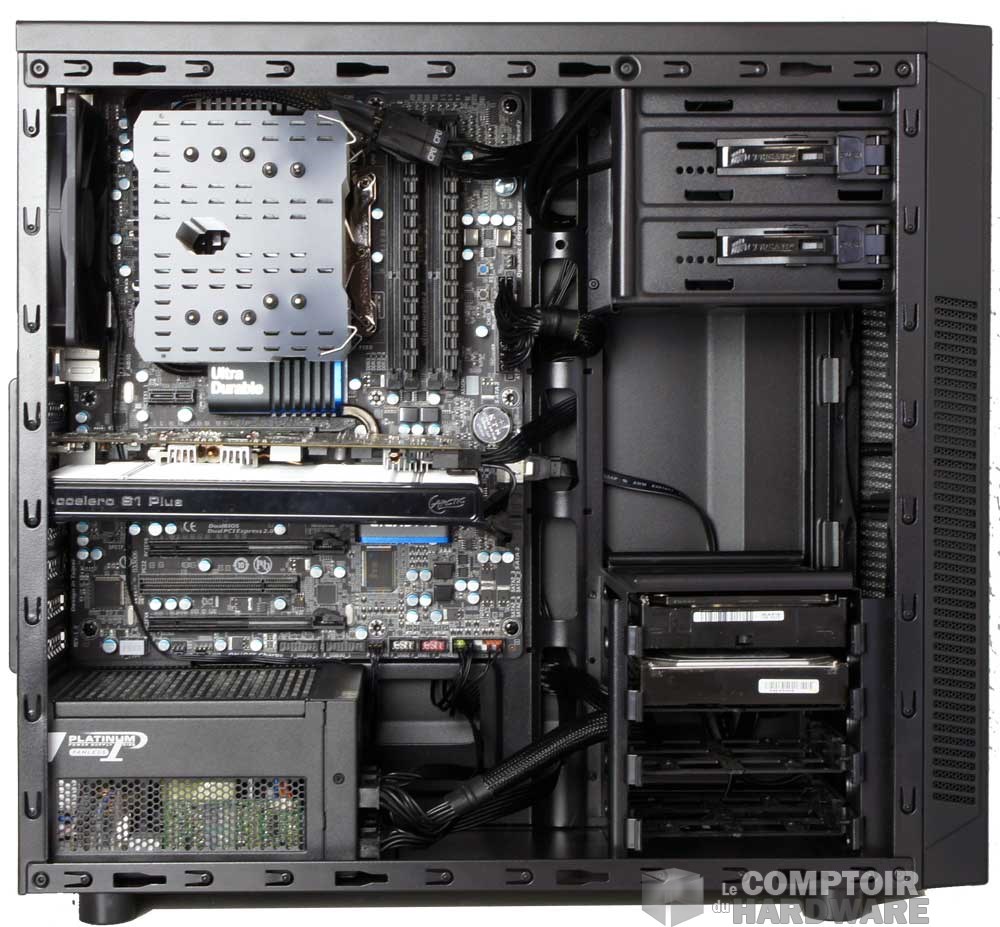

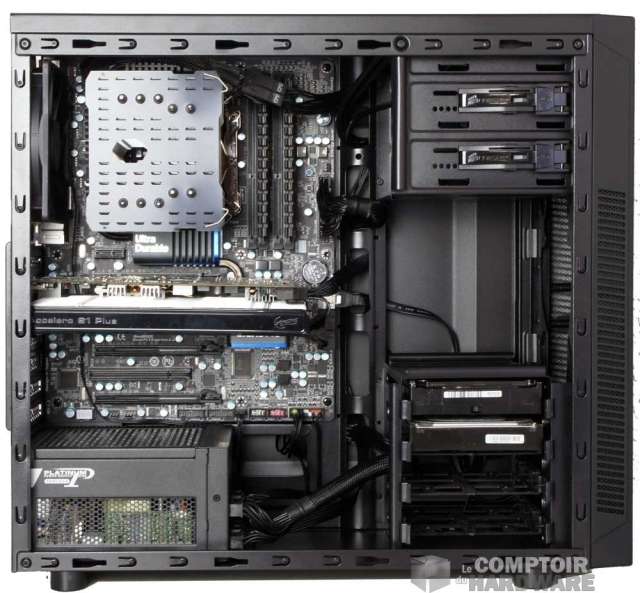

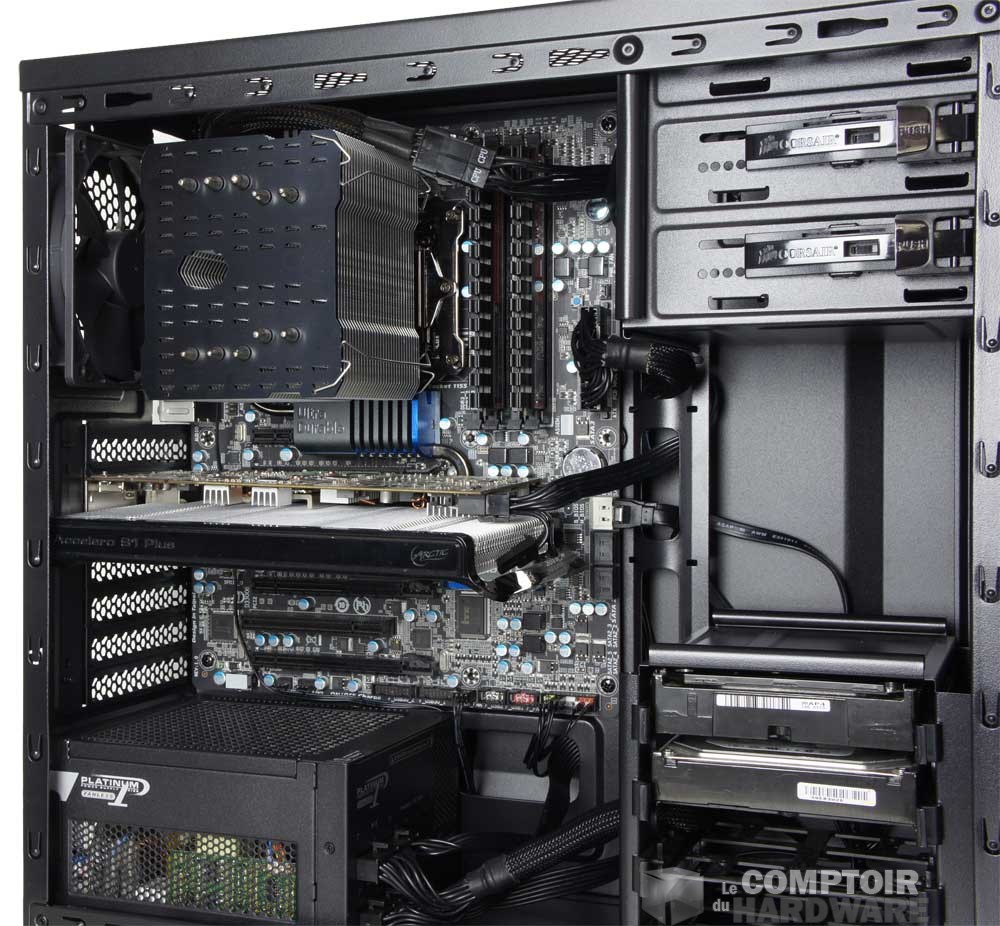

Le montage se passe bien. Nous ne rencontrons pas de réel problème pour intégrer notre configuration de test. Seul l'accès réservé au câble d'alimentation du CPU se révèlera peu pratique dans notre cas, puisque nous utilisons une rallonge avec un câble gainé très épais. Il devient alors impossible de positionner la carte mère dans ces conditions. Sans cette rallonge et avec le câble plat de l'alimentation Seasonic, le problème ne se pose pas.

Tous les autres éléments trouvent leur place sans difficulté. La carte graphique passe, malgré le large Accelero S1 Plus. Pour la fixer sur son emplacement, il faudra user votre tournevis. La manipulation se fait en quatre étapes : on dépose la plaque de rétention disposée sur les slots, on dévisse ensuite les deux platines protégeant les deux slots qu'occupera notre GPU, puis on installe la carte graphique. Là, soit vous décidez de visser votre CG puis vous remettez en place la plaque de rétention, soit vous n'utilisez que la plaque comme nous le faisons.

La mise en place des disques durs se fait aisément. Les racks sont souples et permettent d'insérer rapidement l'unité. On note qu'ils ne sont pas équipés de patins antivibrations. Les emplacements étant compatibles avec les unités de 2.5", il vous faudra user encore une fois du tournevis pour les installer ici. Le câblage se fait rapidement puisque chaque emplacement profite d'un accès à proximité pour recevoir ses connecteurs.

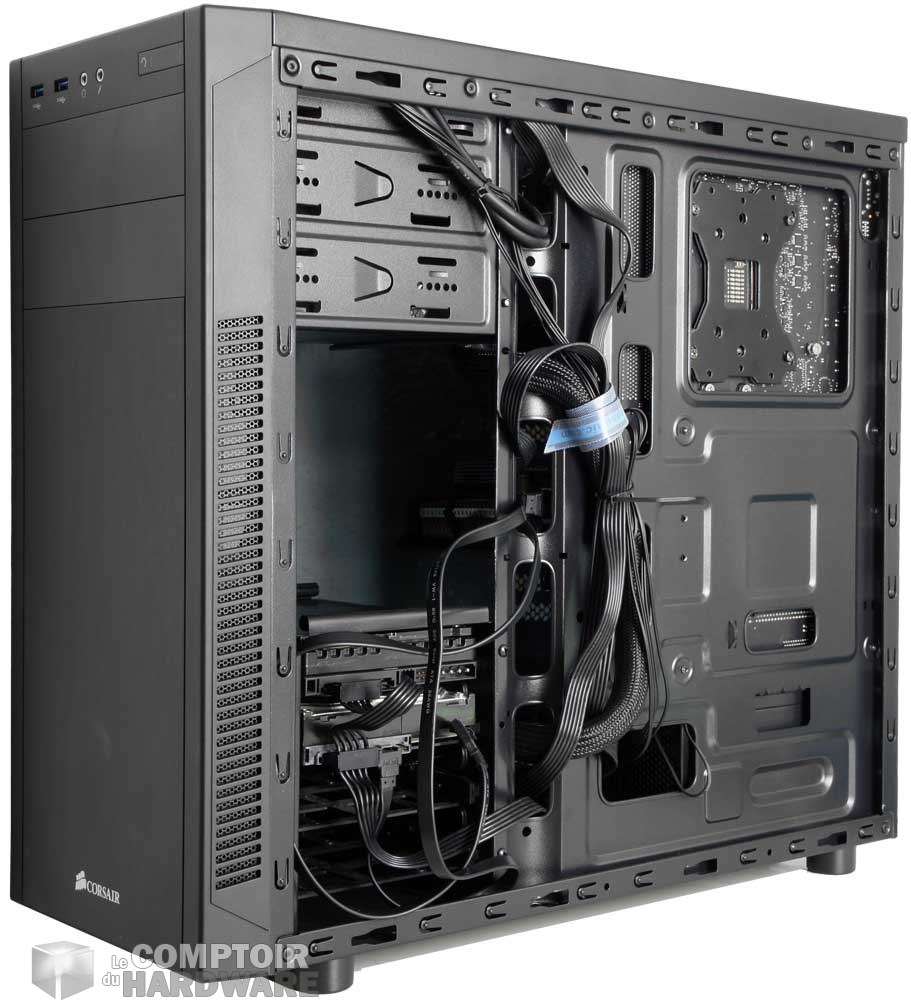

À l'arrière du plateau, il y a peu de place. Le renfoncement du panneau latéral permet de pallier ce problème. Le rangement se fait facilement, du moment que vous n'avez pas 2 kilomètres de câble à placer. Préférez un bloc modulaire dans ce modèle, sinon le surplus de câbles devra se contenter de rester devant l'alimentation, ce qui n'est pas idéal pour la circulation d'air dans le boitier.

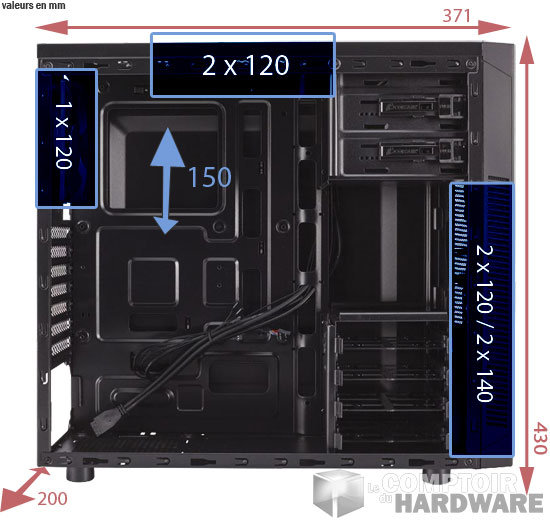

Les restrictions imposées par le Carbide 100R sont minimes. On dispose d'un emplacement de 230mm pour le bloc d'alimentation. Les GPUs seront plus ou moins à l'aise selon leur emplacement : le port du haut dispose de 414mm, alors que les suivants ne pourront accueillir que des GPU de 275mm. Enfin, seul le ventirad est contraint de ne pas trop en faire avec 150mm de disponible. C'est déjà pas mal.

La facture pour ce petit modèle s'élève tout de même à 60€ (59.95€). C'est comme nous l'annoncions dans la tranche haute de l'entrée de gamme, voir même le début du milieu de gamme. Cela nous apparait peu cohérent vu qu'il manque au moins un ventilateur à notre gout. Espérons simplement que l'unique 120mm disponible assure dans les situations de forte sollicitation.

.
