LGA-1151 V1 contre V2 : la guerre des pins

On le sait depuis pas mal de temps déjà, les processeurs Coffee Lake utiliseront le socket LGA1151-V2, physiquement identique au LGA1151 utilisé précédemment par Skylake et Kaby Lake. Cependant l’inter-compatibilité ne sera pas possible, ni dans un sens ni dans l'autre ! Un rédacteur de Wikichips.org, David Schor, a dévoilé sur son twitter les assignations des différents pins des deux sockets, ce qui permet de se faire une idée sur l'importance des contraintes matérielles sur cette décision.

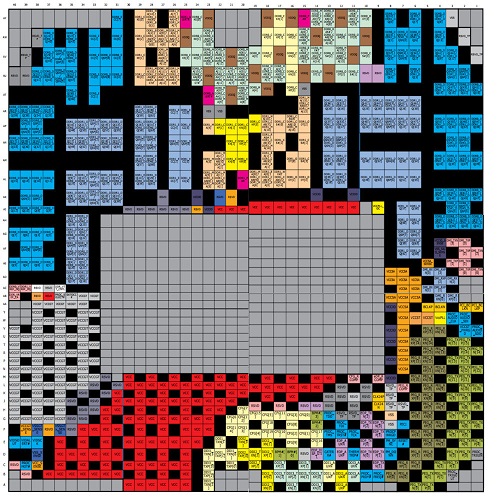

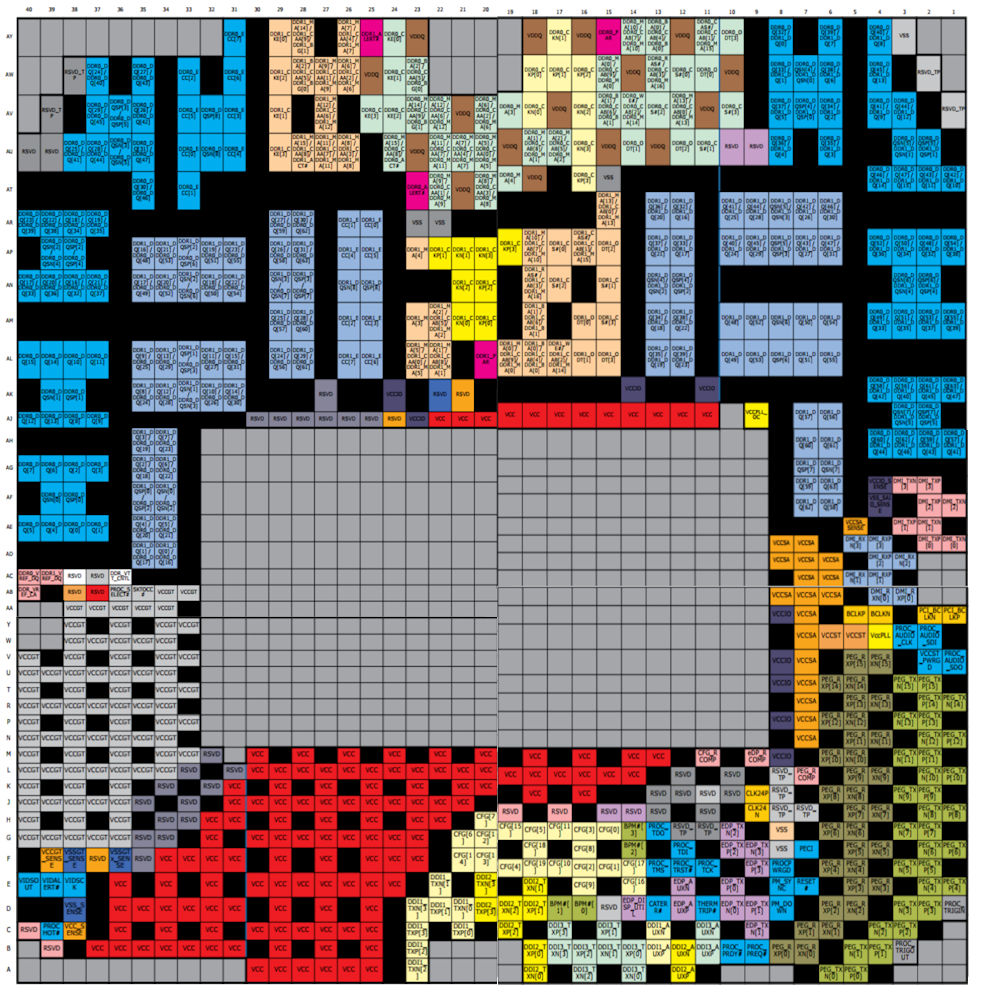

Le LGA-1151 bien connu

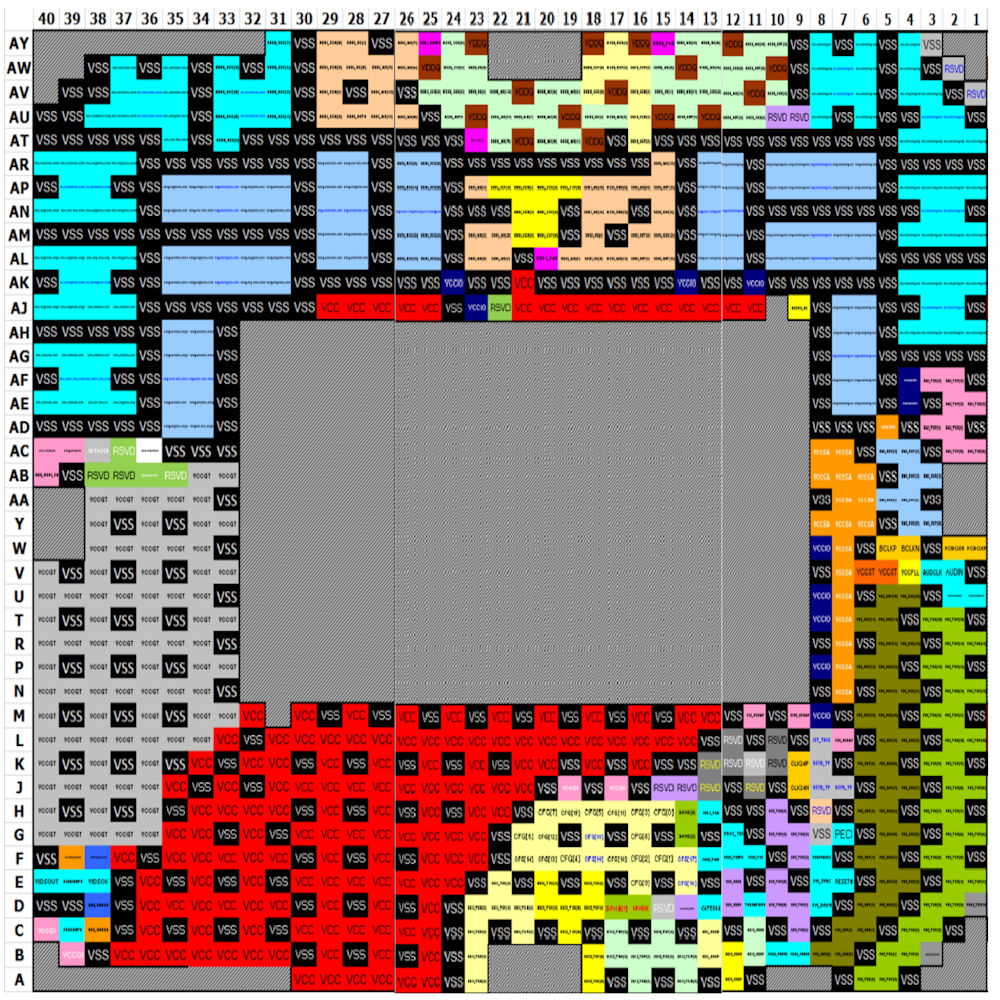

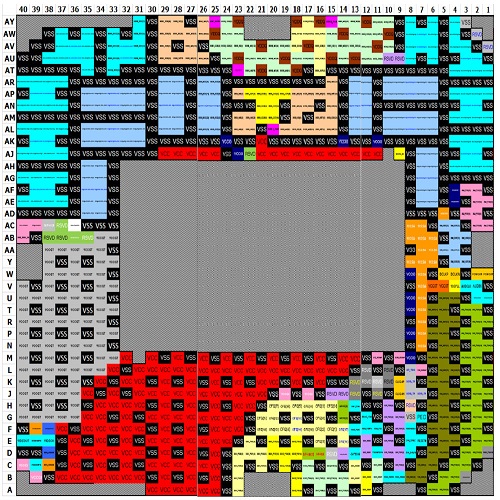

Sortez la loupe, voici la V2 ! (Regardez en bas à gauche et juste au-dessus du trou central)

On peut constater que les changements ne sont pas légion ! Si le nombre de broches apportant la tension (VGG) grimpe de 128 à 146 et ceux la rapportant (masse ou VSS) de 377 à 391 ; le nombre de pins réservés passe quant à lui de 46 à 25. Oui, des pins sont miraculeusement apparus, ce qui s'explique par d'autres suppressions ;  mais l'augmentation des broches apportant le courant est cohérent avec la hausse du nombre de cœurs induite par Coffee Lake.

La moitié des nouveaux contacts provenant donc de broches réservées, on se demande pourquoi Intel n'a pas anticipé le coup, au moins sur la série 200. Stratégie marketing ou lancement précipité d'une génération supposée utiliser le 10 nm et l'hypothétique Z390 ? Difficile de trancher !
