Test • Cooler Master ATCS 840

• L'intérieur

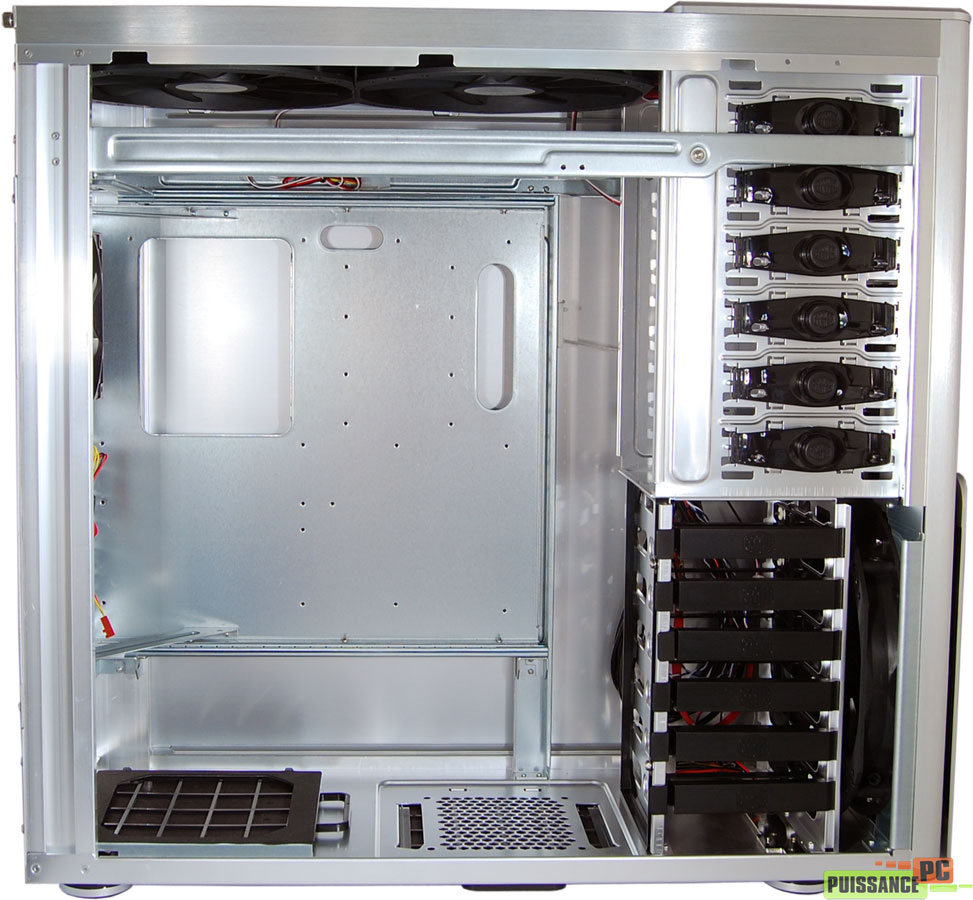

Nous voilà en présence de l'intérieur de l'ATCS 840, et comme prévu... c'est vaste ! Beaucoup d'espace disponible, mais avec une architecture classique, les disques durs et lecteurs seront placés à l'avant, laissant énormément de place ensuite pour la zone dédiée à la carte mère, car il ne faut pas oublier que le boîtier fait 63cm de profondeur tout de même. Regardons tout cela de plus près, en commençant par regarder dans chaque coin, pour ensuite aborder les fonctionnalités proposées par Cooler Master.

• L'arrière

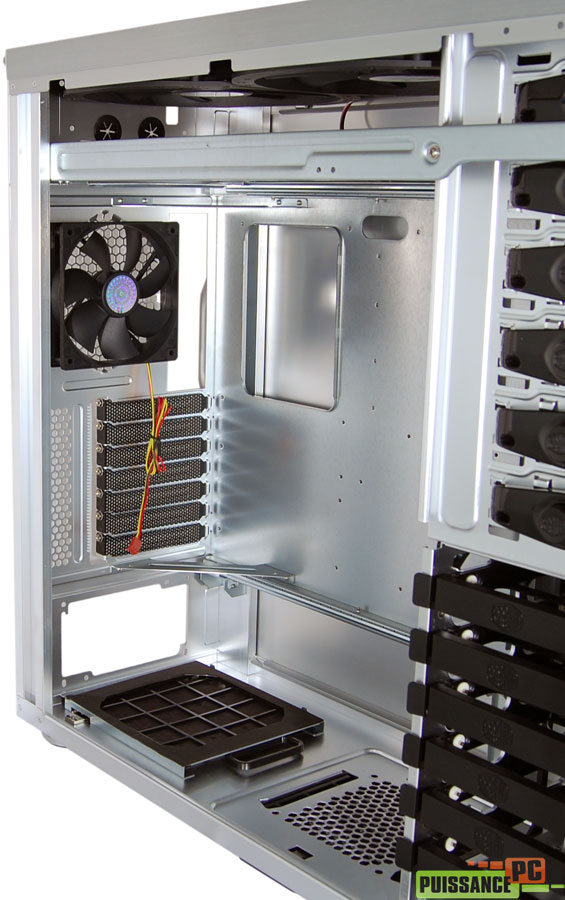

A l'arrière on retrouve les éléments aperçus en page précédente à l'extérieur, à commencer par, en haut ,les 2 orifices pour tuyaux de watercooling, dont on peut retirer la plaque pour en faire un emplacement à alimentation.

On trouve ensuite l'unique ventilateur 120mm du boîtier, et qui possède une prise d'alimentation 3 pins uniquement, vouée donc à être reliée à la carte mère ou un rhéobus.

En bas se situe l'emplacement initial prévu pour l'alimentation, et voilà donc l'explication du fait qu'on ne voyait pas de filtre à l'extérieur du boîtier : il est ici à l'intérieur ! On trouve une nouvelle fois une petite poignée bien pratique pour extraire le filtre, mais avec un inconvénient tout de même, et fort peu pratique : si vous décidez d'installer un ventilateur 120mm sur l'emplacement prévu à cet effet juste à droite du filtre sur le cliché, vous ne pourrez alors tout simplement plus retirer le filtre, sa poignée venant au contact du ventilateur. Un peu dommage donc niveau conception.

• L'avant

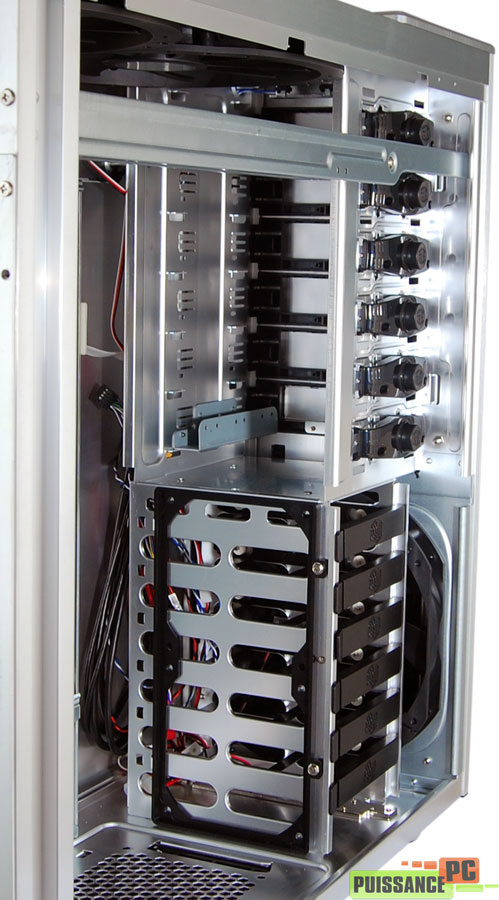

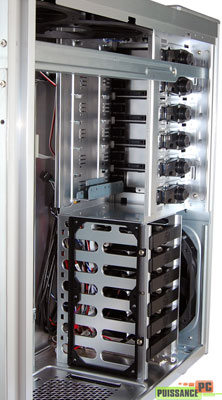

A l'avant c'est sans surprise que nous retrouvons quelque chose de très ressemblant à l'intérieur du HAF 932, avec en haut les baies 5.25" et leur système de fixation par bouton poussoir, et en dessous les 6 emplacements à disques durs et leurs berceaux. Des fixations que nous regarderons de plus près quand nous aborderons les fonctionnalités après notre tour du propriétaire.

On aperçoit derrière la cage à disques durs le ventilateur de 230mm de diamètre de la face avant, mais également à l'opposé, juste devant nous un cadre en plastique noir qui permet d'ajouter encore 2 ventilateurs de 120mm, à l'autre extrémité des disques donc. Une combinaison assez impressionnante de "push-pull" possible donc au niveau des disques, même si l'intérêt peut laisser un peu perplexe sur les besoin d'une ventilation aussi énorme sur des disques.

• Le haut

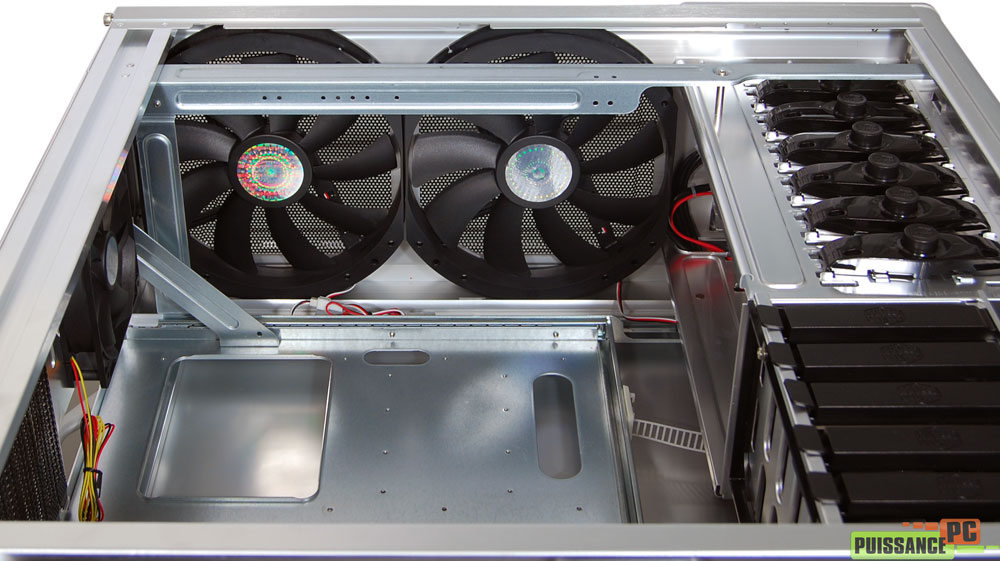

C'est en haut du boîtier que nous retrouvons donc comme annoncé les 2 autres ventilateurs de 230mm de diamètre. Des ventilateurs qui peuvent donc à la guise de l'utilisateur être remplacés par 3 ventilateurs de 120mm grâce à des pattes de fixations vues en bundle, ou surtout par un radiateur de watercooling, et ce jusqu'à un modèle "triple", avec donc trois ventilateurs 120mm en utilisant ces mêmes pattes de fixation.

• Les panneaux latéraux

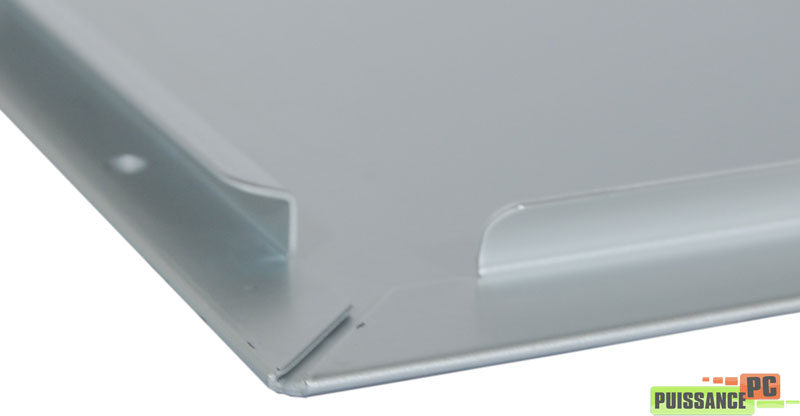

Un petit détour par les panneaux latéraux pour constater qu'ils sont assez fins pour de l'aluminium. La tôle gondole sensiblement, à la moindre pression du doigt et cela n'est pas très rassurant quant à l'insonorisation et l'éventuelle transmission des vibrations, d'autant qu'aucun patin en caoutchouc ou bande de silicone ne vient rassurer à ce niveau. Nous verrons de quoi il retourne lors de nos tests.

• Les fixations

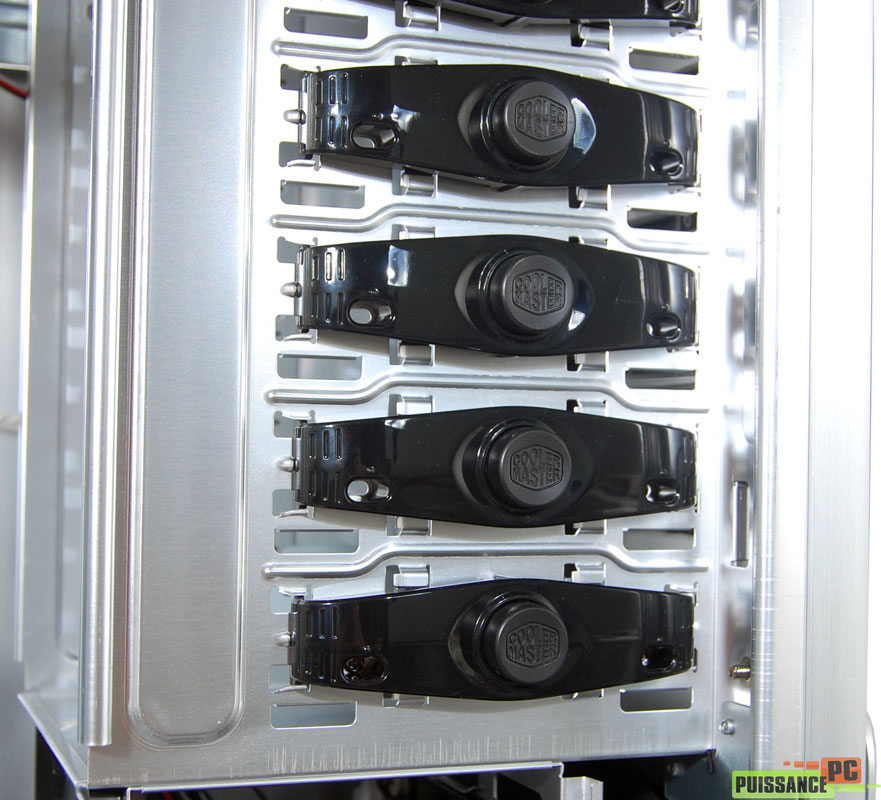

Du classique en ce qui concerne les systèmes de fixation de l'ATCS 840 : Cooler Master a fait appel aux solutions déjà validées sur plusieurs modèles comme le HAF 932 ou le Cosmos avant lui. Pour les baies on retrouve ainsi le système de boutons poussoirs, on rentre le lecteur par l'avant, on appuie un coup sur le bouton jusqu'à entendre un "clic" et c'est fixé. La tenue de ce système par contre n'est pas la meilleure du monde, aussi en cas de déplacement de la tour la firme a laissé les orifices à vis disponibles.

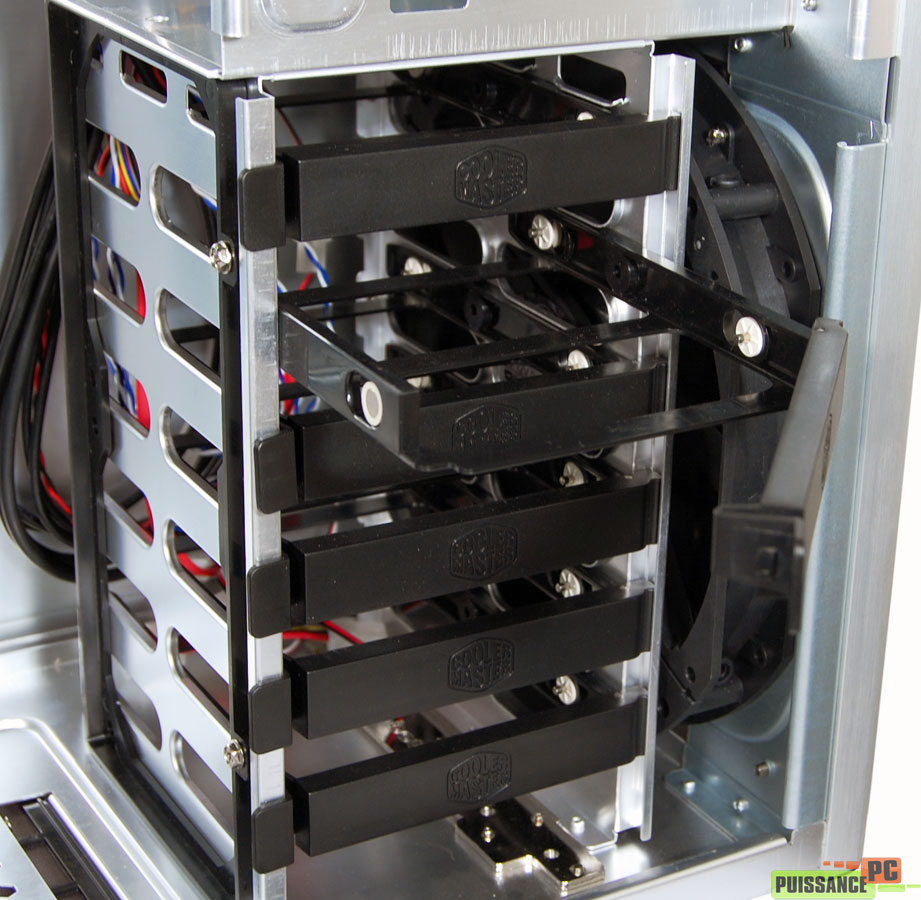

Pour les disques durs également rien de nouveau, avec le système de berceaux propre à la marque. On déclipse le berceau en tirant sur al languette à gauche, on ouvre entièrement ce qui a pour effet de débloquer le berceau, et il ne reste plus qu'à tirer pour l'extraire et pouvoir installer le disque dur.

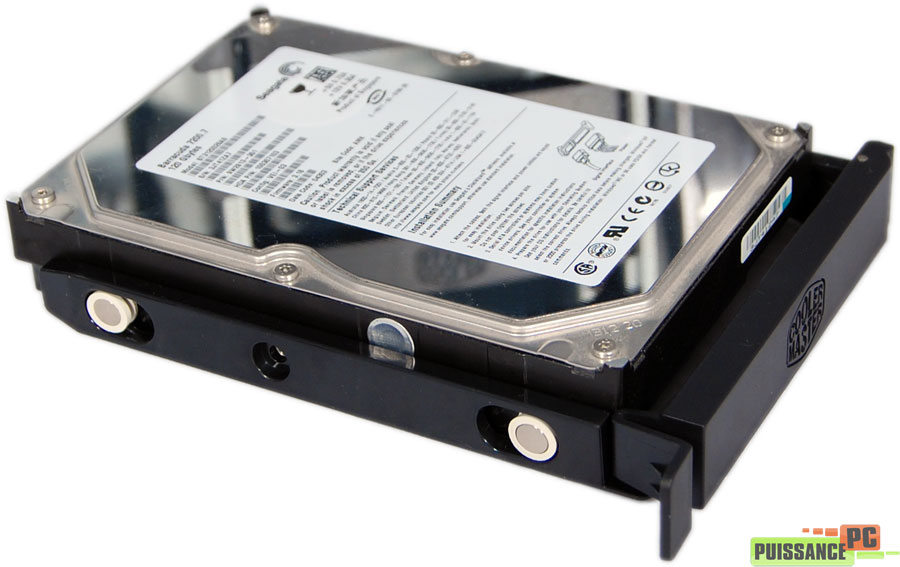

Celui-ci se place alors sans vis, contrairement à ce qu'on pourrait penser avec un coup d'oeil rapide. Ce ne sont pas des vis métalliques que l'on voit, mais juste des petits axes non filetés qui viennent se positionner dans les trous du disque prévus initialement pour des vis. Un montage très simple donc, mais par contre le maintien du disque n'est pas optimal. Dans le cas de modèles à fortes vibrations, tel un Raptor de Western Digital avec ses 10000tpm, ces cages en plastique pourraient vous réserver quelques mauvaises surprises si vous êtes un amateur de silence avec une configuration conçue en son but. Mais rien de dramatique, cela reste un montage simple et rapide, avec juste un léger défaut de vibrations.

• Le plateau extractible

THE fonctionnalité de l'ATCS 840 maintenant : son plateau de carte mère extractible, qui comporte même les bracket PCI pour un montage en toute simplicité en dehors de la tour. Pour retirer ce plateau il faut commencer par enlever les 2 panneaux latéraux, soit 4 vis à main à manipuler. Ce n'est pas tout car ensuite il faut désolidariser le plateau de la face arrière, avec à nouveau 4 vis, mais cette fois-ci des vis cruciformes classiques, et il faut donc sortir le tournevis. Dommage que Cooler Master n'ait pas opté pour des vis à main également pour le plateau, afin de facilité encore un peu plus le travail de l'utilisateur. Mais l'emploi du tournevis étant de toute façon inévitable pour installer la configuration en elle-même, c'est plus du pinaillage qu'autre chose...

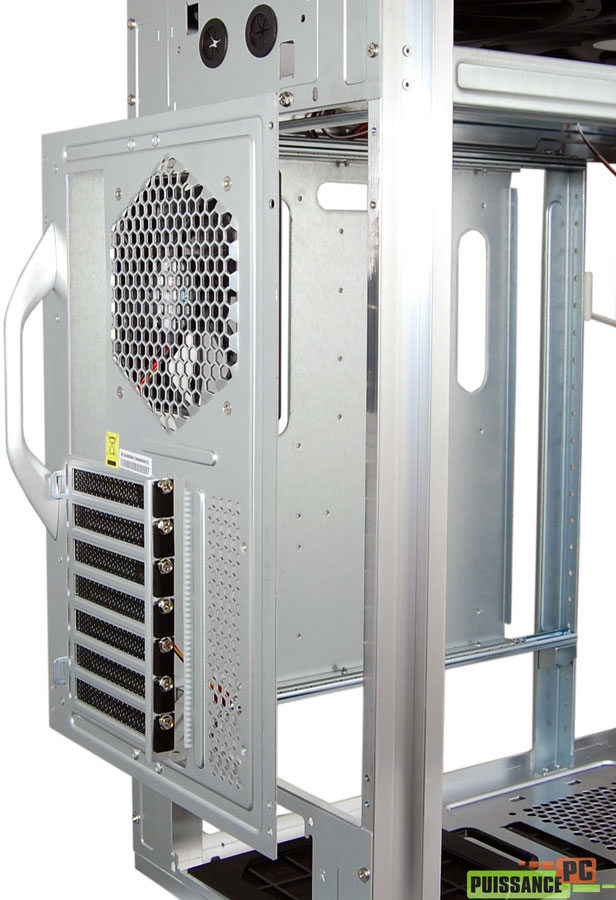

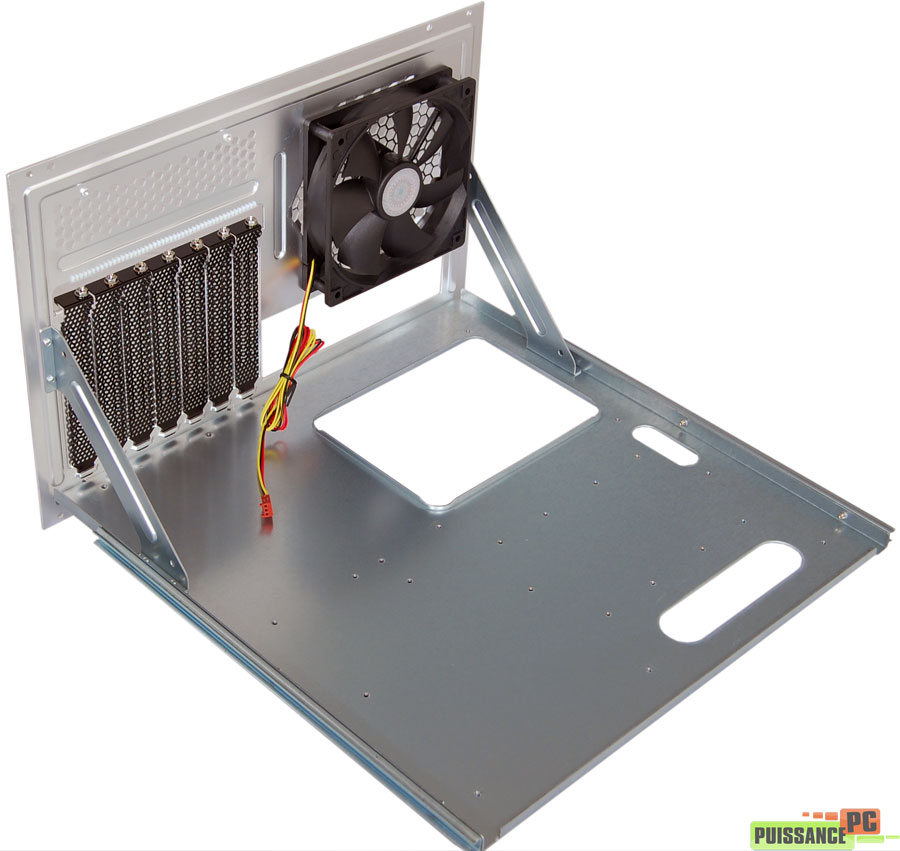

Et voici donc le plateau, une fois retiré (il coulisse sur des glissières à la manière d'un tiroir). Comme indiqué précédemment, on retrouve donc le fond pour y installer la carte mère mais également, et ça c'est plus rare, la face arrière avec donc les brackets PCI. Très pratique pour l'installation de la carte graphique, qui peut elle aussi avec l'ATCS se faire hors du boîtier. Une petit plus face aux Lian Li par exemple, dont uniquement le fond de la carte mère est amovible.

Cette vue nous permet également de voir que Cooler Master a pensé à l'installation du ventirad CPU en laissant un trou pour pouvoir installer une éventuelle backplate, c'est-à-dire une plaque qui se met au dos de la carte mère, sans avoir à systématiquement devoir démonter celle-ci. Des orifices sont également présents pour le passage des câbles; rien à redire à ce niveau en combinant ces trous et les passe-câbles et serre-câbles fournis en bundle l'organisation ne posera guère de problème, y compris pour la prise d'alimentation 12V CPU 4 ou 8 pins qui bénéficie d'une rallonge.

• La place pour la carte graphique et le ventirad CPU

On termine ce tout d'horizon par deux considérations pratiques souvent sources d'interrogations de la part des potentiels acheteurs : quelle place sera disponible pour le ventirad CPU et la carte graphique ?

Balayons de suite l'éventualité d'un problème de hauteur pour le ventirad CPU : avec 24.3cm, l'ATCS 840 est plus large que la grande majorité des ventirads, et même les plus gros monstres du marché passeront sans souci, d'autant plus qu'il n'y a pas de ventilateur sur le panneau latéral gauche qui pourrait gêner.

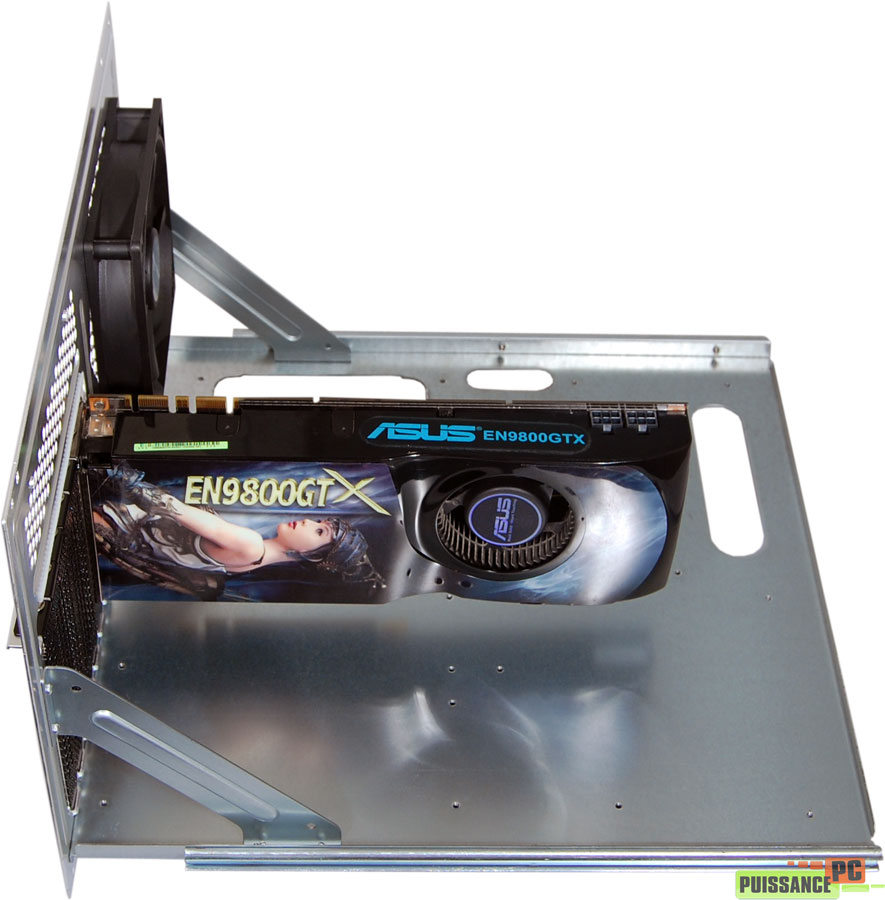

Pour ce qui est de la carte graphique, le cliché ci-dessus vaut plus qu'un long discours : avec une 9800GTX, l'un des modèles les plus longs du marché, à savoir 26.7cm, il reste encore une place non négligeable sur le plateau extractible. Le plateau n'atteignant même pas dans sa longueur la cage à disques durs, aucun risque d'une quelconque incompatibilité avec les cartes actuelles, ni même a priori les cartes future, que l'on voit mal dépasser les 30cm...

C'en ets fini de ce tour d'horizon, il est temps de passer aux tests à proprement parler.
