• Présentation

Avant et arrière du Lucid LD03

Le Silverstone Lucid LD03 est un boîtier qui se veut compact, tout en offrant une bonne capacité d'intégration.  Il en résulte ce châssis tout en hauteur, qui prendra finalement peu de place sur un bureau. Le boîtier fait tout de même 414 mm de hauteur, il faudra prendre cela en compte. La largeur est de 265 mm et la profondeur de 230 mm, pour un volume interne de 25 litres environ. Le modèle est constitué d'acier pour le châssis et plastique et verre trempé pour la carcasse. Son poids est de 5,34 kg à vide.

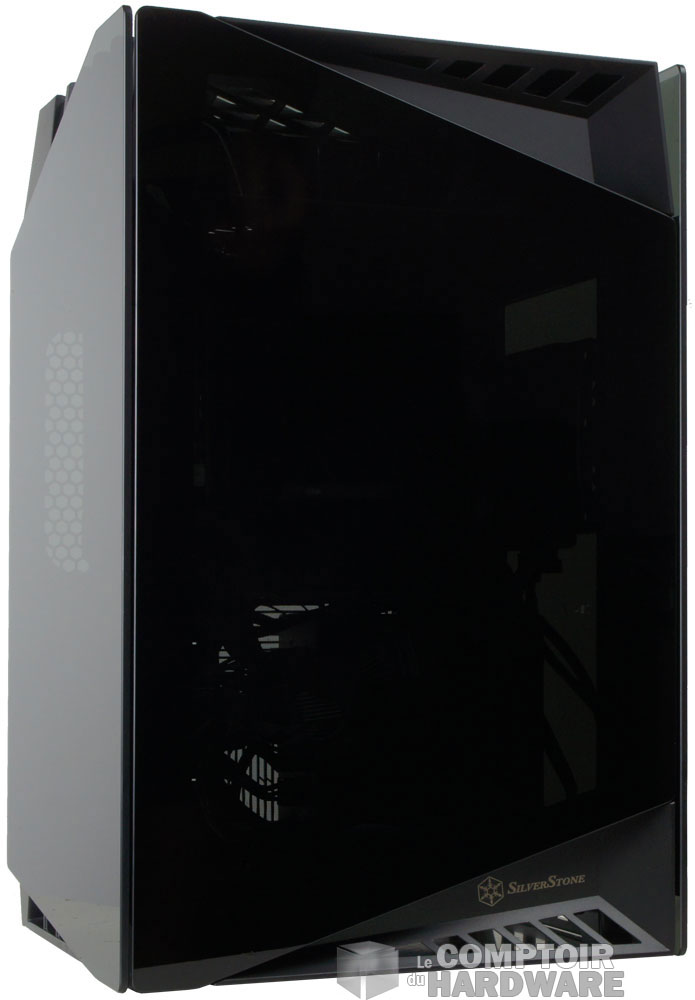

La façade du boîtier est composée dans sa majeure partie d'un panneau de verre à la découpe spécifique. On trouve sur le dessus et le dessous des ouvertures qui laisseront passer l'air à travers la façade. Le logo de la marque est posé discrètement sur la partie basse du cadre en plastique.

Les côtés disposent eux aussi d'une vitre teintée posée sur un cadre en plastique. Sur le bas, de chaque côté, nous avons de nouveaux passages d'air, tandis que le haut en est cette fois dépourvu. Jusque-là, aucune vis n'est visible. Si bien que l'ouverture du boîtier reste un mystère, mais nous verrons ça plus loin.

Le haut du boîtier

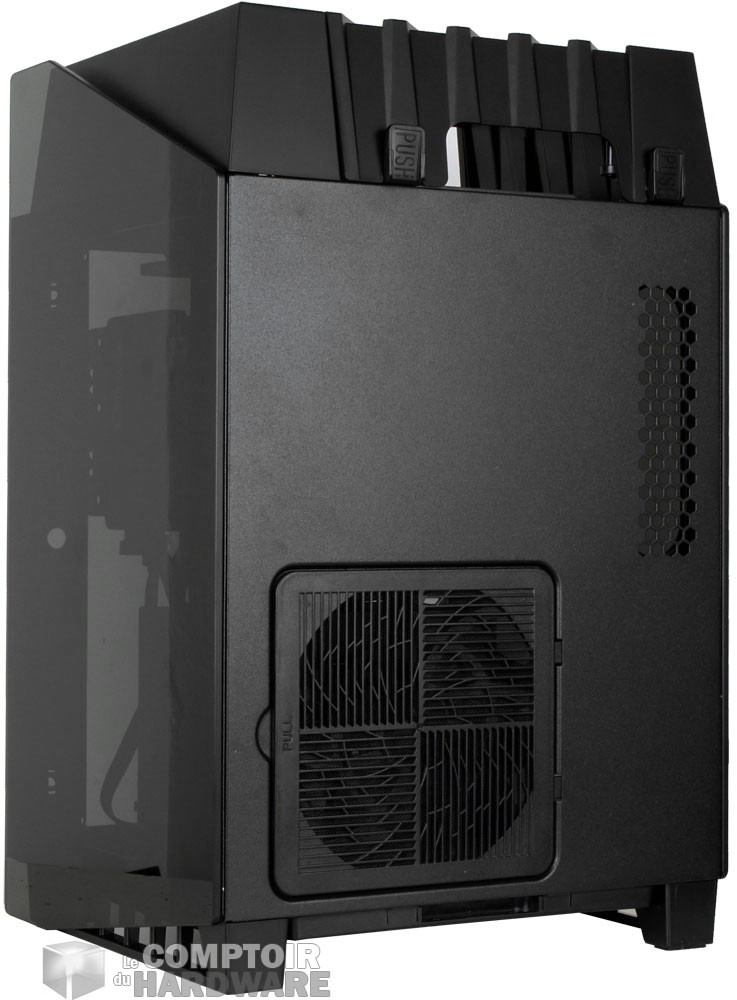

Continuons la visite vers l'arrière. Cette face en acier laisse apparaitre deux aérations. La plus grande, située sur le bas, est équipée d'un filtre à poussière amovible. Derrière ce cache se trouve une ouverture qui permettra à votre alimentation d'aspirer l'air frais depuis l'extérieur. La seconde ouverture est située plus haut. Il s'agit d'une simple extraction découpée dans le châssis.

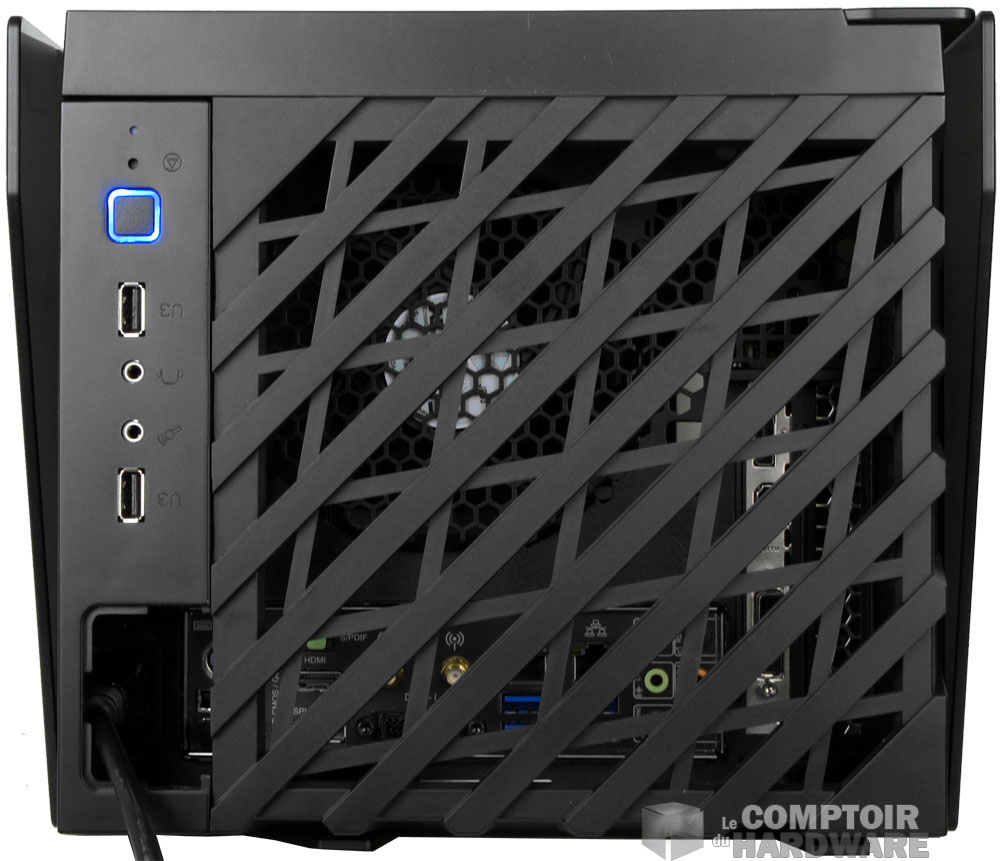

Sur le haut de la tour nous trouvons la connectique externe. Elle se situe sur un bloc rigide à droite. Le LD03 propose deux ports USB 3.0 et des E/S audio à cet emplacement. On trouve ensuite une découpe qui en fait est une petite trappe que l'on vous présentera plus loin. Le reste de la surface est un énorme capot très aéré.

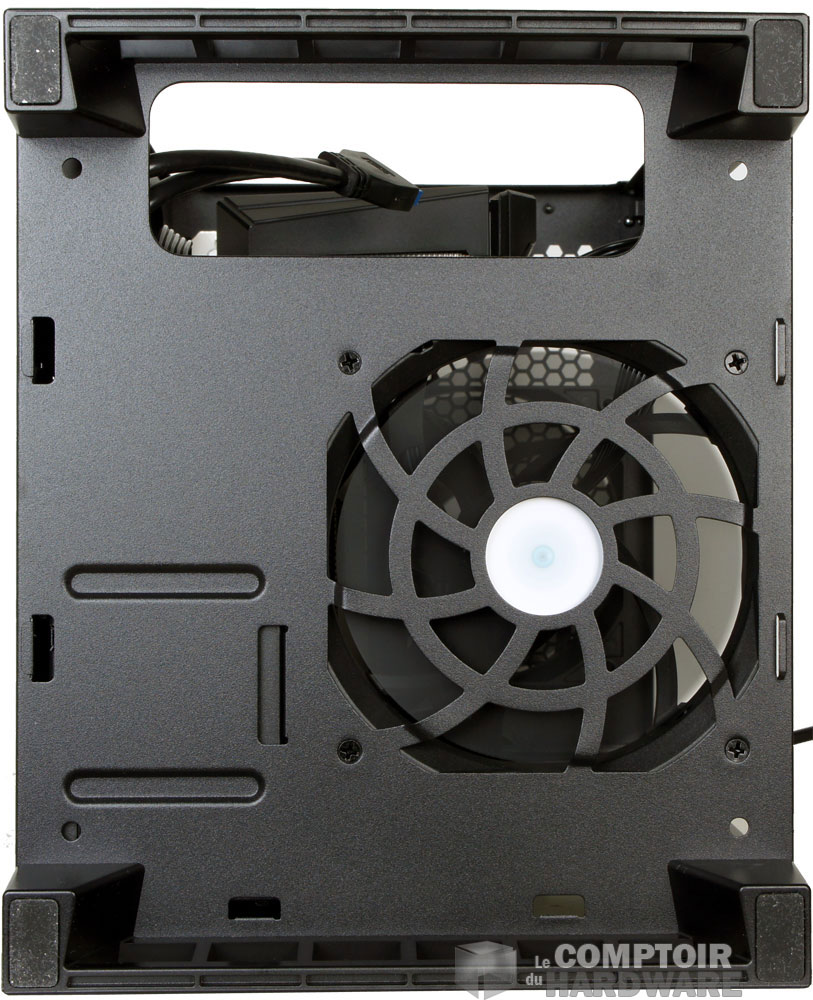

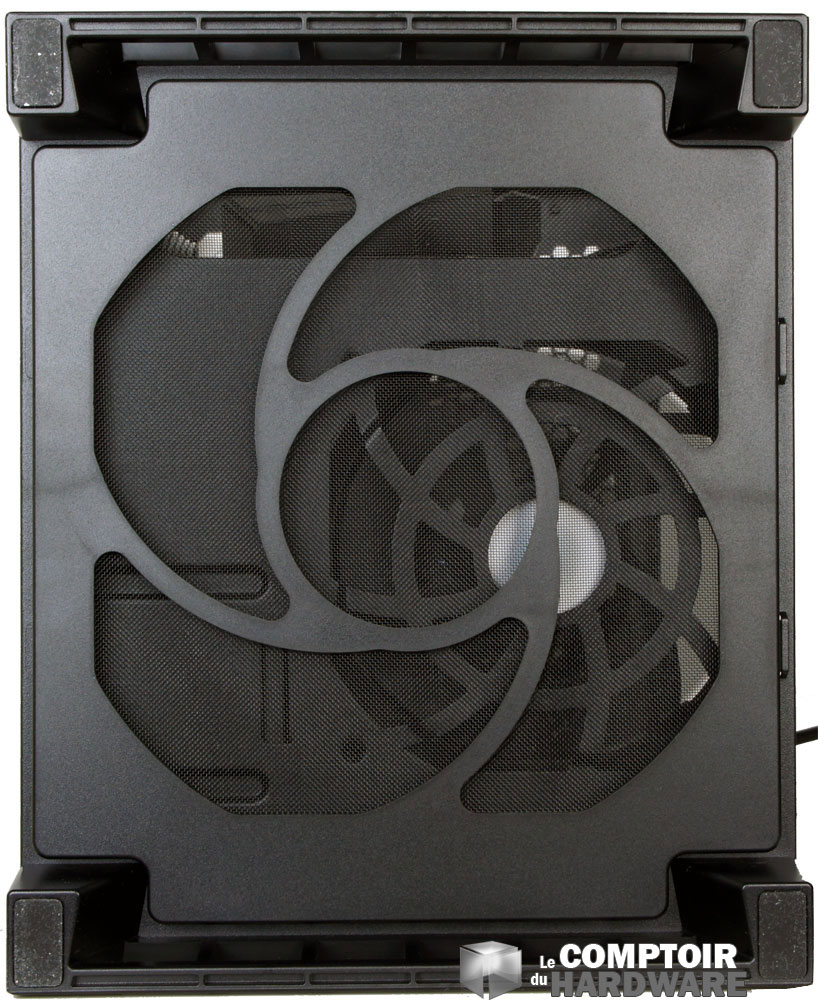

Le dessous cette fois, avec et sans le filtre

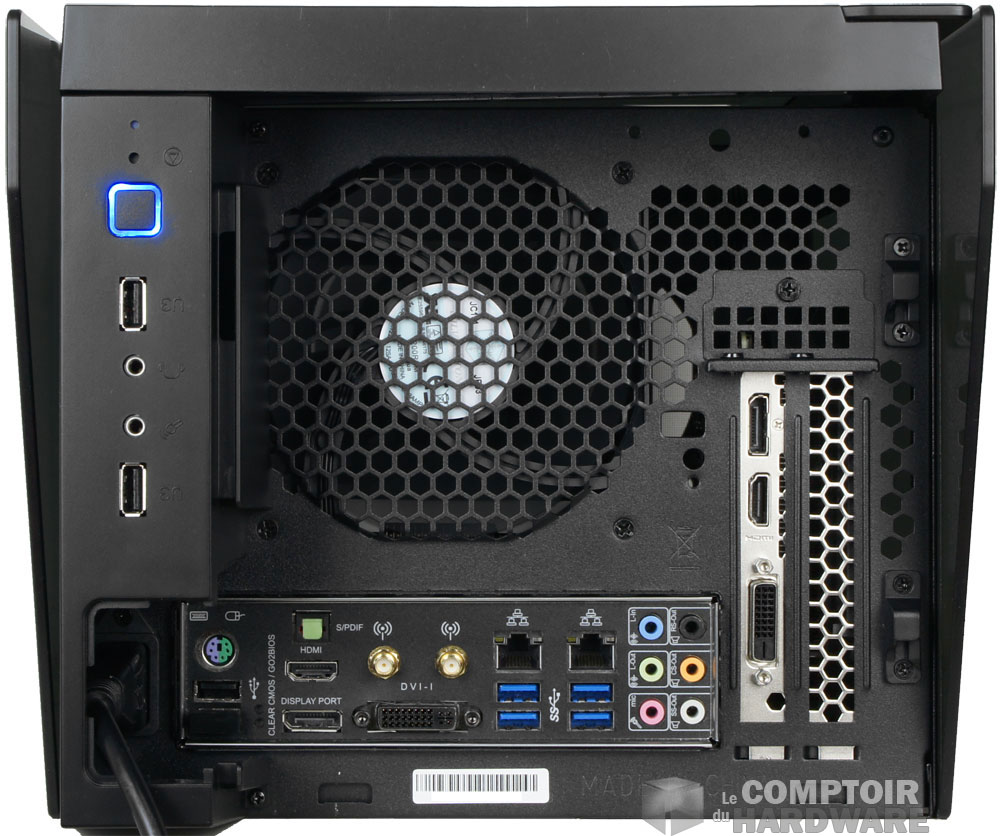

En retirant le capot, nous trouvons les divers emplacements pour notre carte mère. Le boîtier accepte des modèles au format Mini ITX ou Mini-DTX. Nous avons donc deux slots d'extension et l'I/O Shield dissimulé ici. Un emplacement de 120 mm est également là, occupé par un ventilateur. Enfin, au fond du boîtier nous avons un large filtre qui cache une ouverture et un second emplacement de 120 mm, lui aussi occupé.

Alain Terieur

L'intérieur du LD03

Il est temps pour nous d'accéder à l'intérieur du LD03. Comme nous avons déjà retiré le capot du haut, l'accès se fera en tirant simplement sur la façade, qui vient presque toute seule. Celle-ci est maintenue par des ergots qui prennent place dans des supports disposés de part et d'autre du châssis. De là, nous avons accès à tout l'intérieur.

Les ventilateurs dans le boîtier

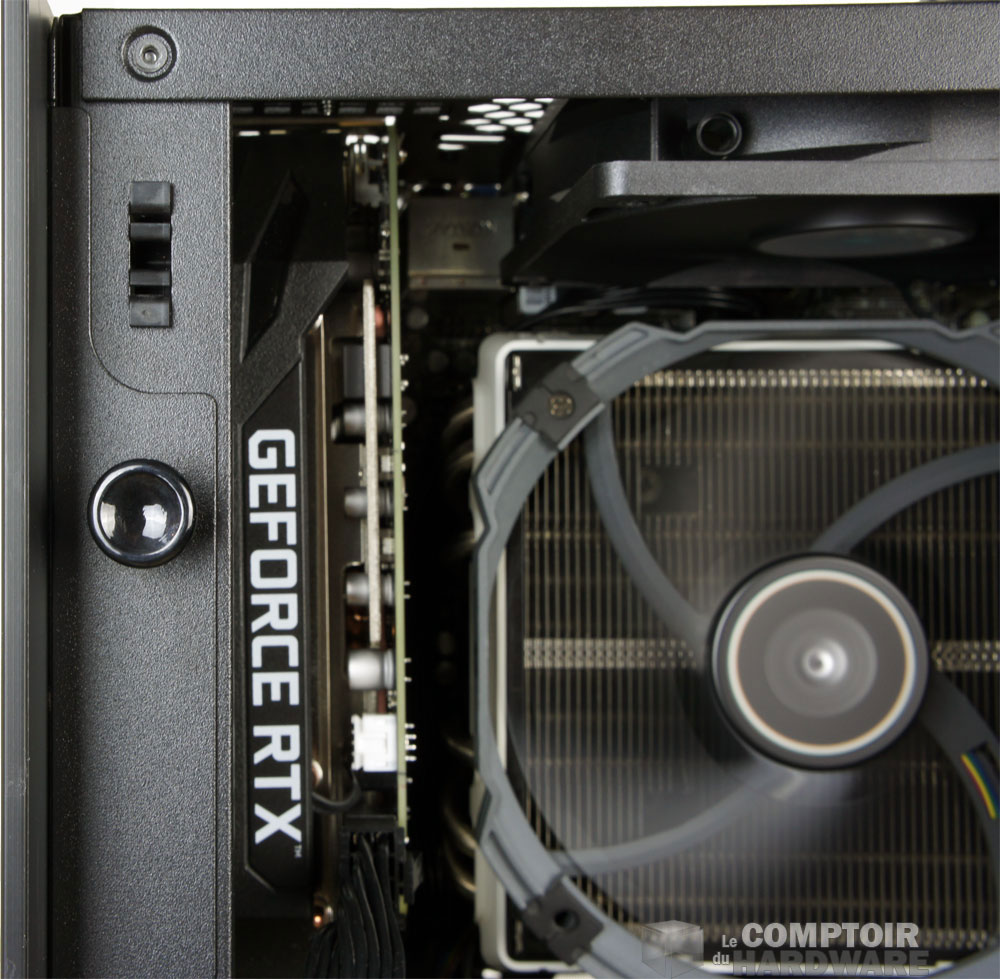

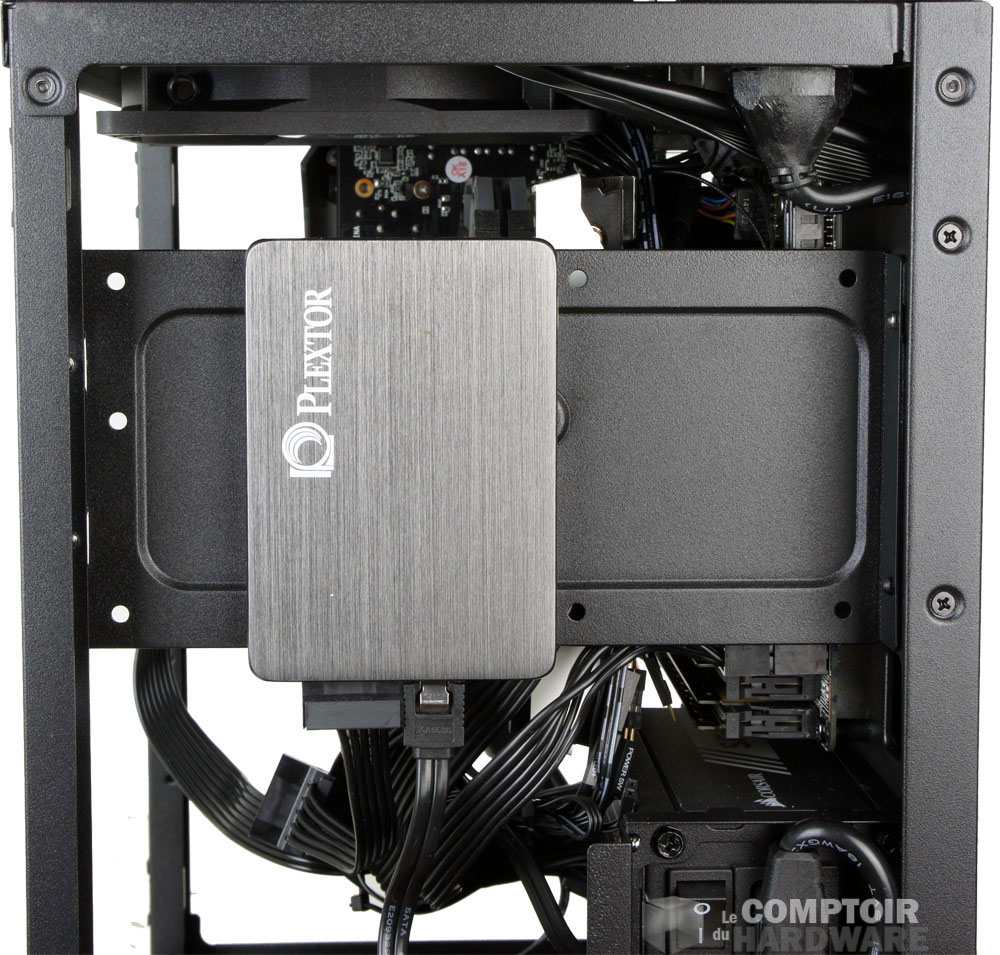

Afin de travailler confortablement, nous retirons également les panneaux latéraux. Toujours pas de vis en vu pour cela. Les ouvrants sont équipés de "boutons pression" qui les maintiennent en place. Pour les retirer, il suffit de tirer les bouchons en arrière et de déposer le panneau. Une fois que tout est ouvert, nous découvrons l'intérieur. Le plateau de carte mère est placé sur l'arrière et à 90°. Il n'y a pas de passage de câble puisque tout se passe du même côté. À droite de la carte mère, nous avons un support de stockage. Il peut accueillir deux SSD ou un disque dur de 3.5".

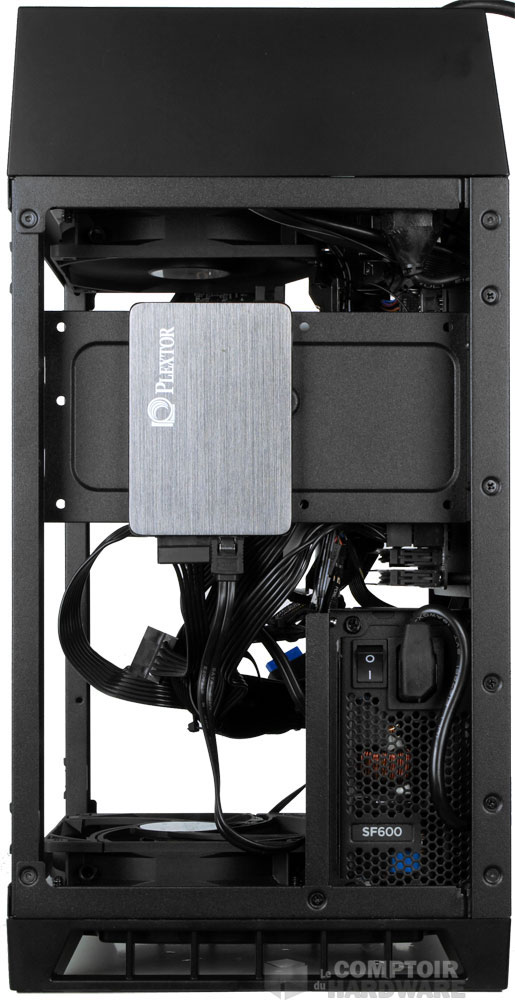

Bloc d'alimentation et stockage dans le LD03

L'alimentation prend place au fond du boîtier. Elle dispose d'un support mobile et devra être au format SFX ou SFX-L. Pour la connecter au secteur, le boîtier est équipé d'une rallonge. La trappe que nous évoquions lors de la présentation extérieure sert à faciliter la connexion du cordon d'alimentation et des éléments que vous pourriez connecter aux ports de votre carte mère.

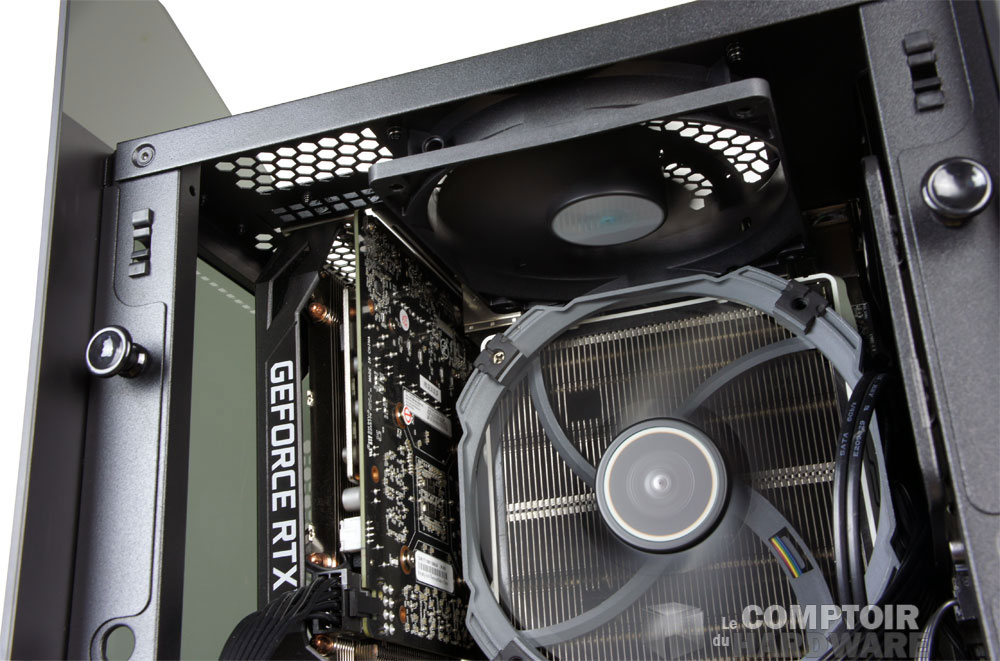

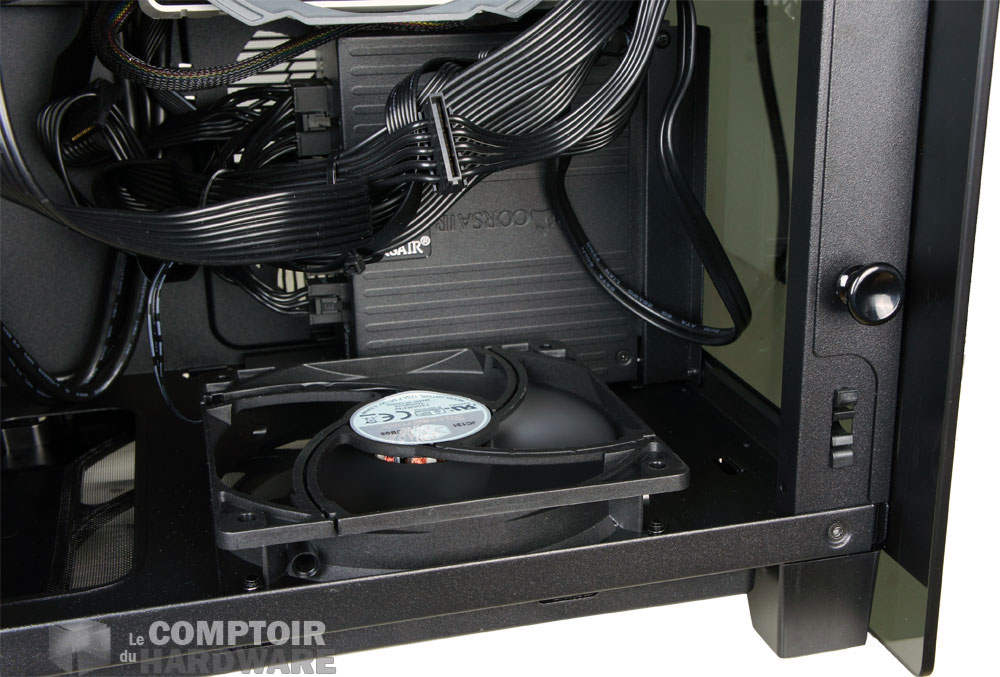

En ce qui concerne l'aération, le boîtier propose deux ventilateurs de 120  mm. Celui du fond est placé en aspiration et celui du dessus en extraction. L'effet combiné devrait permettre d'évacuer un maximum de chaleur du boîtier.

• Le montage

La mise en place n'est pas une mince affaire. Il faudra préparer votre carte mère avant installation. Pensez aux différents connecteurs et à tout ce qui vous sera nécessaire. Nous avons retiré le support de stockage pour plus de facilité. Il servira ensuite à cacher un peu les câbles qui peuvent dépasser.

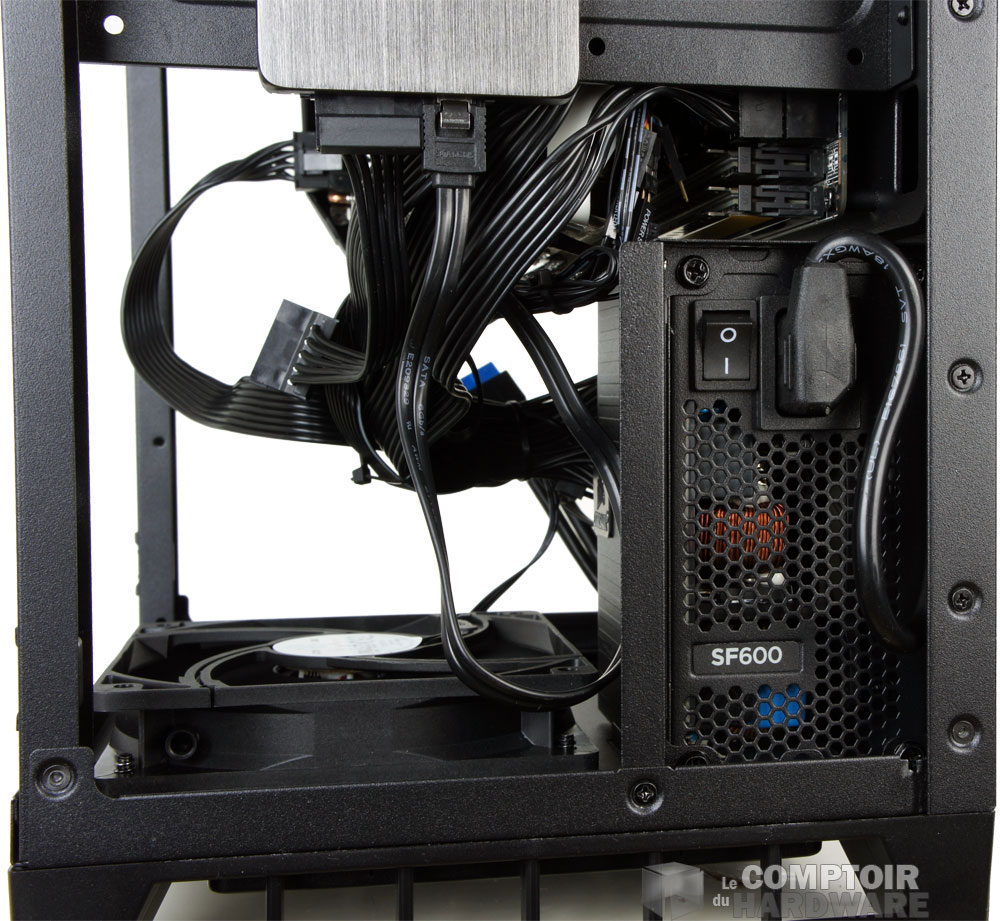

Le bloc d'alimentation s'installera sur le support mobile qui lui est dédié. Il faudra le démonter pour le fixer au bloc avant de tout remonter. Là, apparaissent déjà deux restrictions. La première étant le format de l'alimentation, la seconde ses dimensions. Vous pourrez utiliser des blocs SFX ou SFX-L de 130 mm maximum.

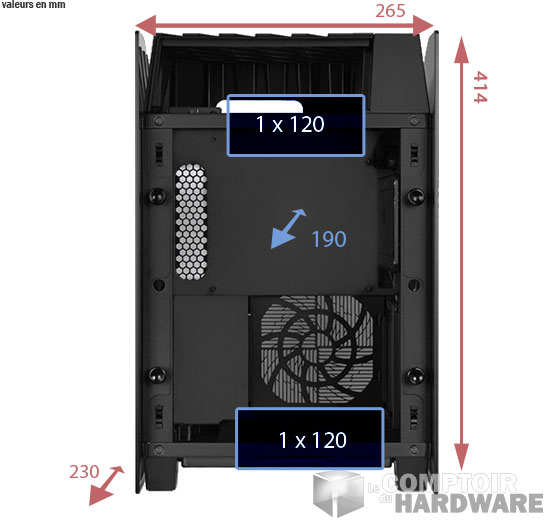

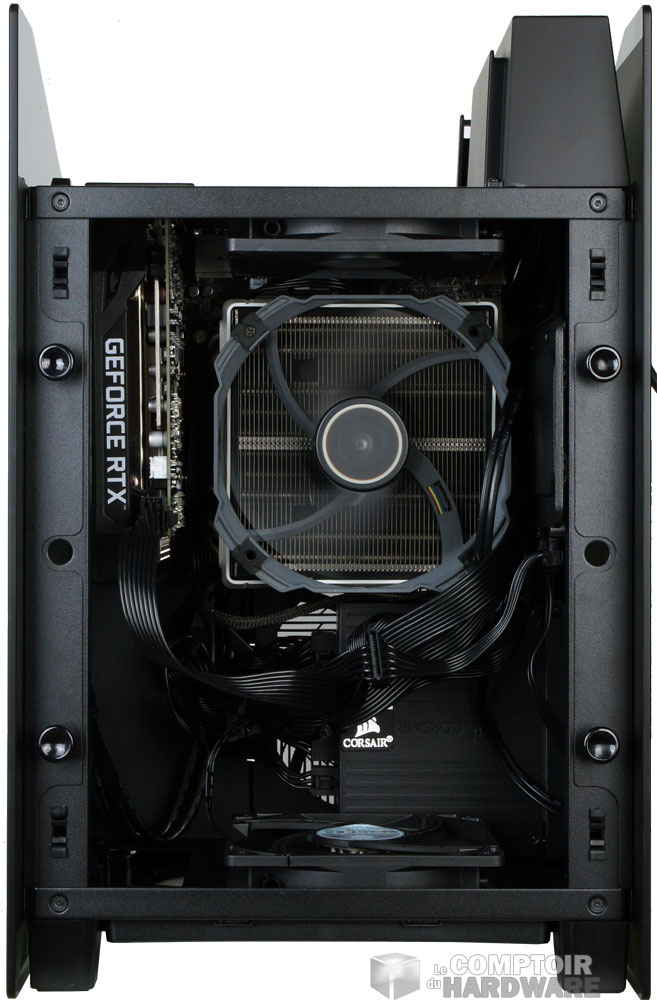

Le reste de l'installation s'effectue sans mal. Le boîtier dispose de suffisamment d'espace pour une grosse carte graphique de 309 mm de longueur, du moment qu'elle n'excède pas les 165 mm de largeur. Votre refroidissement CPU aura jusqu'à 190 mm pour s'étendre. Les deux emplacements de 120 peuvent accueillir des radiateurs si vous le souhaitez.

En ce qui concerne le prix, vous devriez le voir rapidement sur les étales aux environs de 119.90 €. Voilà pour la présentation, voyons comment il se comporte en pratique.
