• Présentation

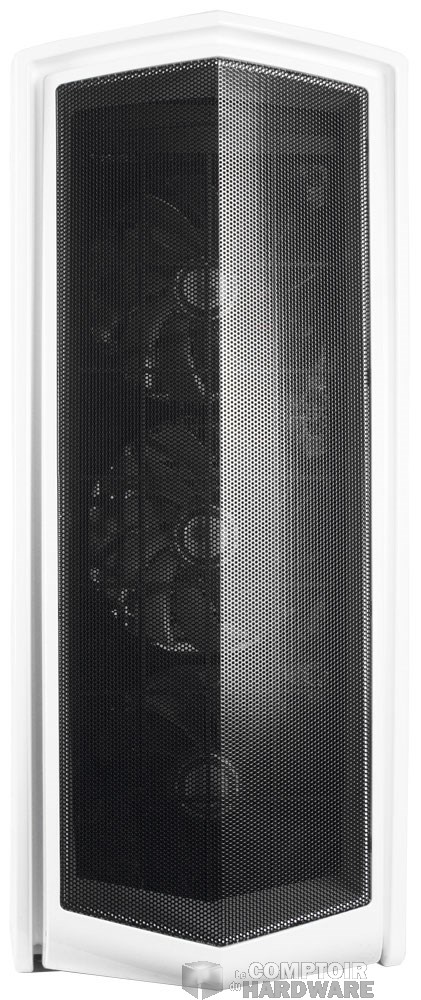

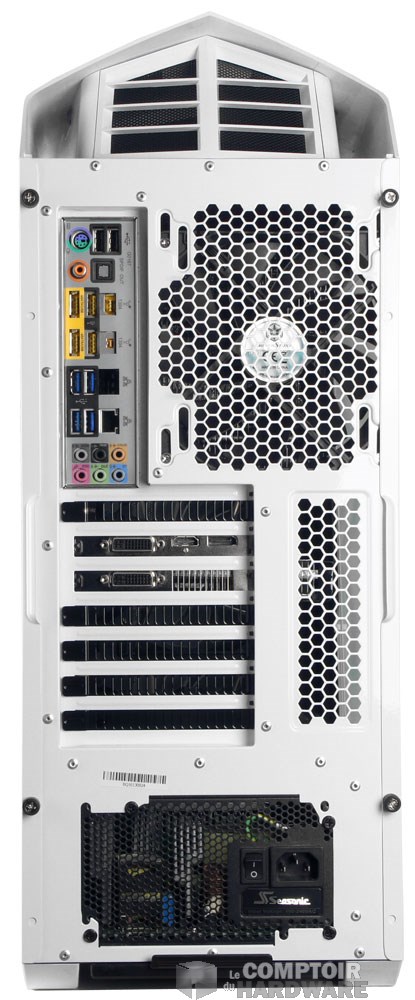

Le PM 01 de face [cliquer pour agrandir]L'arrière du PM 01  [cliquer pour agrandir]

Le tour du PM01



Silverstone Primera PM01
Couleur Noir ou blanc
Famille Moyen tour
Dimensions 571 x 220 x 560 (HxLxP en mm)
Poids 9 kg
Matériaux Acier, platique
Formats de carte ATX, Micro ATX
Baies 5,25" 0
Baies 3,5" 3
Baies 2,5" jusqu'à 5
Restrictions

CPU: 180 mm

GPU : 400 mm

PSU : 240 mm

Connectique en façade 2xUSB 3.0 + 2xUSB 2.0 + HD Audio
Ventilation

3x140 en aspi + 1x140 en extraction

Prix officiel

149.90€

Le PM01 débarque dans une robe blanche laquée. Il existe également en noir, que nous préférons malgré la finition brillante. Le plastique est très présent sur ce modèle taillé comme une bagnole de course. Les mensurations de la bête sont de 571mm de hauteur, 560mm de profondeur et 220mm de largeur, pour un poids de 9kg tout vidé.

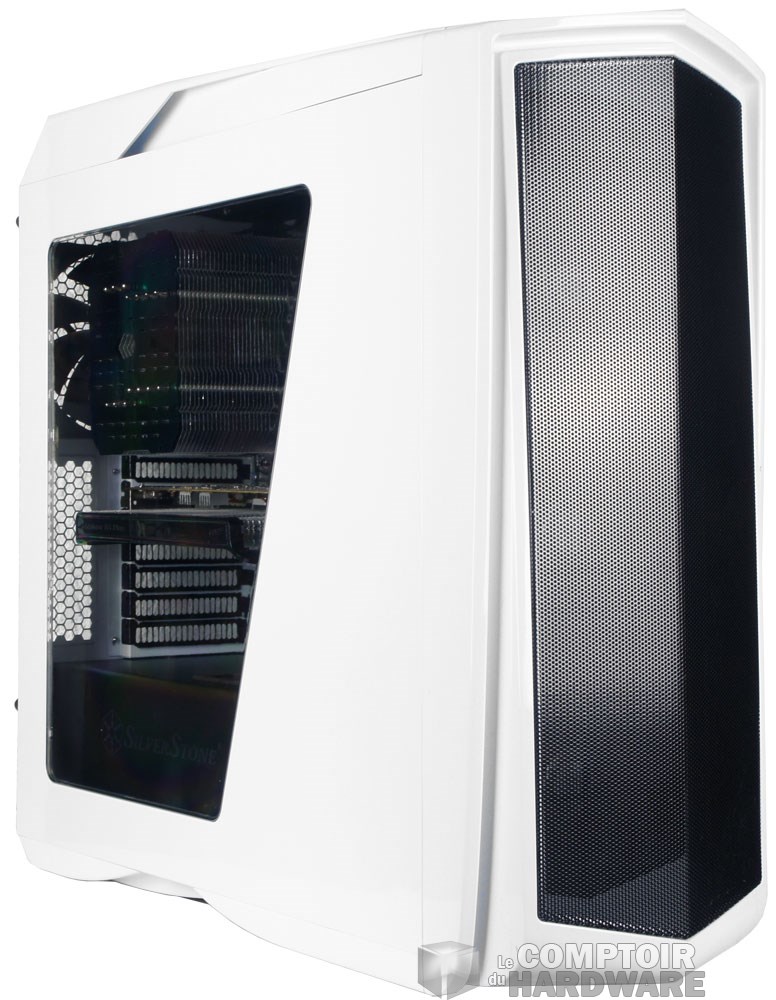

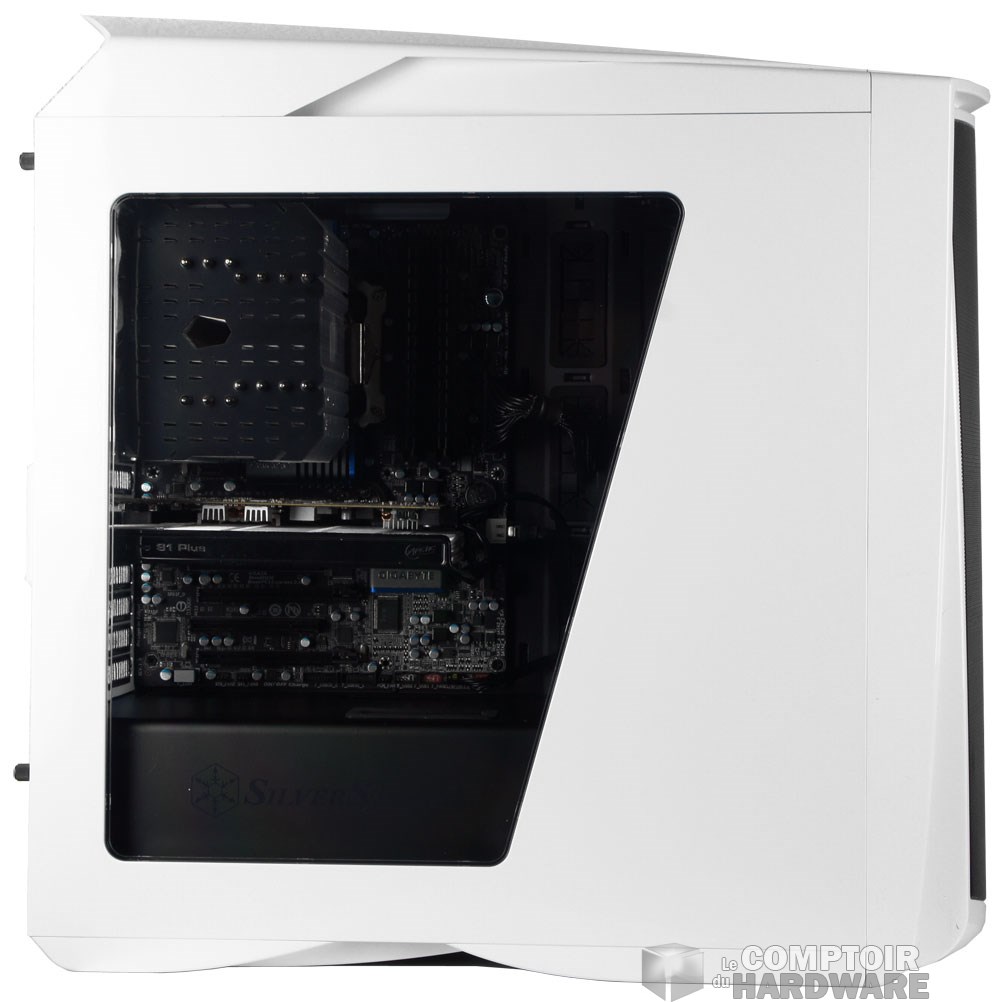

La vitre du PM 01 [cliquer pour agrandir]



La façade très aérée se compose d'un large grille hexagonale en mesh de chez mesh. Rien ne dépasse ici; nous pouvons juste apercevoir les trois ventilateurs qui se chargeront de créer un courant d'air dans le boîtier.



Vu de côté on sent l'inspiration du milieu automobile. Ça se passe en haut principalement avec un top profilé qui dispose de découpes rappelant les entrées d'air de supercars. Le panneau de droite est plein, alors que celui de gauche offre une large découpe qui laisse apparaitre l'intérieur.



La façade en mesh [cliquer pour agrandir]L'arrière avec son extraction  [cliquer pour agrandir]Le top tout nu [cliquer pour agrandir]Sous le PM 01 [cliquer pour agrandir]

Le Primera PM01 dans tous les sens

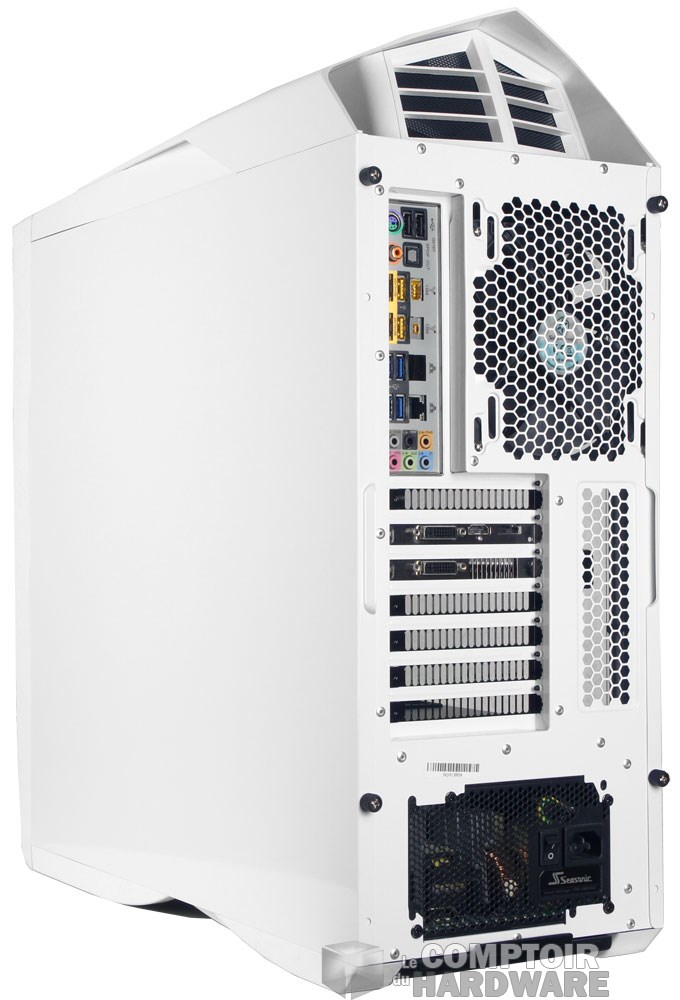

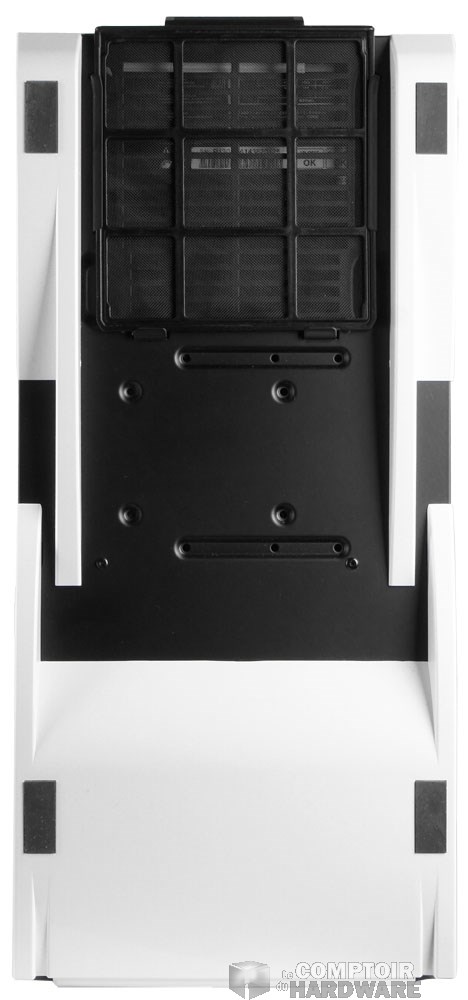

Le fond du boîtier est  également travaillé avec une surface carénée et découpée comme des extracteurs. Sur cette face se trouve un filtre à poussière amovible qui protège l'entrée d'air du bloc d'alimentation . L'arrière  propose un agencement classique avec son alimentation dans le fond, sept slots d'extension et un emplacement pour ventilateur occupé par un 140mm (compatible 120 si vous préférez ce format). On peut distinguer au sommet du PM01 l'entrée d'air réservée aux ventilateurs de top (optionnels précisons-le !).

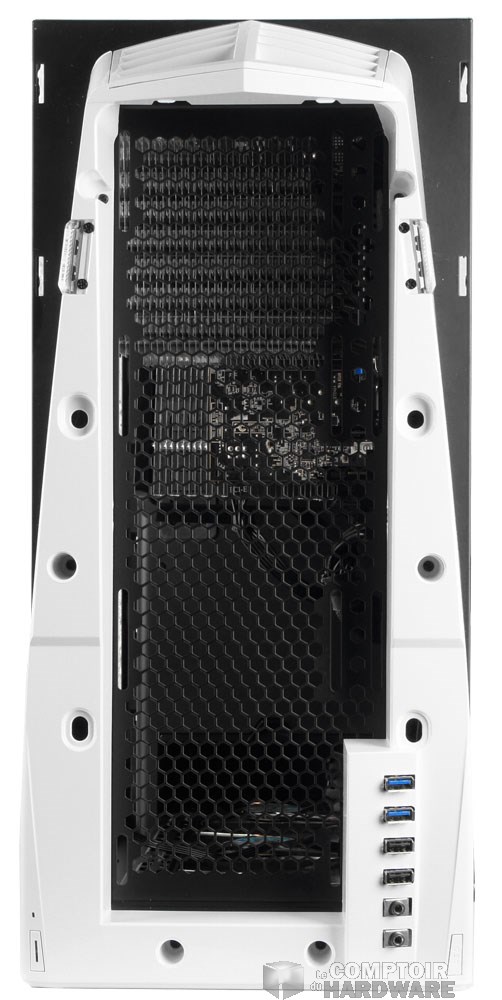

La connectique externe est placée sur le dessus et met à disposition deux ports USB 2.0, deux ports USB 3.0 et les E/S Audio HD.



Si le design ne choque pas malgré les angles -ce n'est pas rare chez Silverstone avec la série Raven- nous sommes moins fan de la finition glossy sur ce modèle.

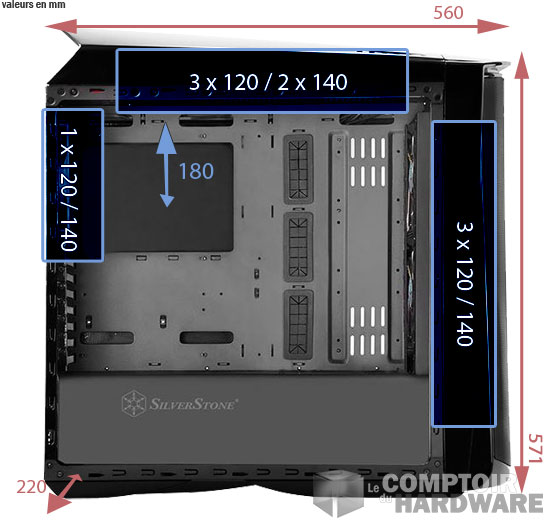

Les dimensions du PM01



Petit tour chez Alain

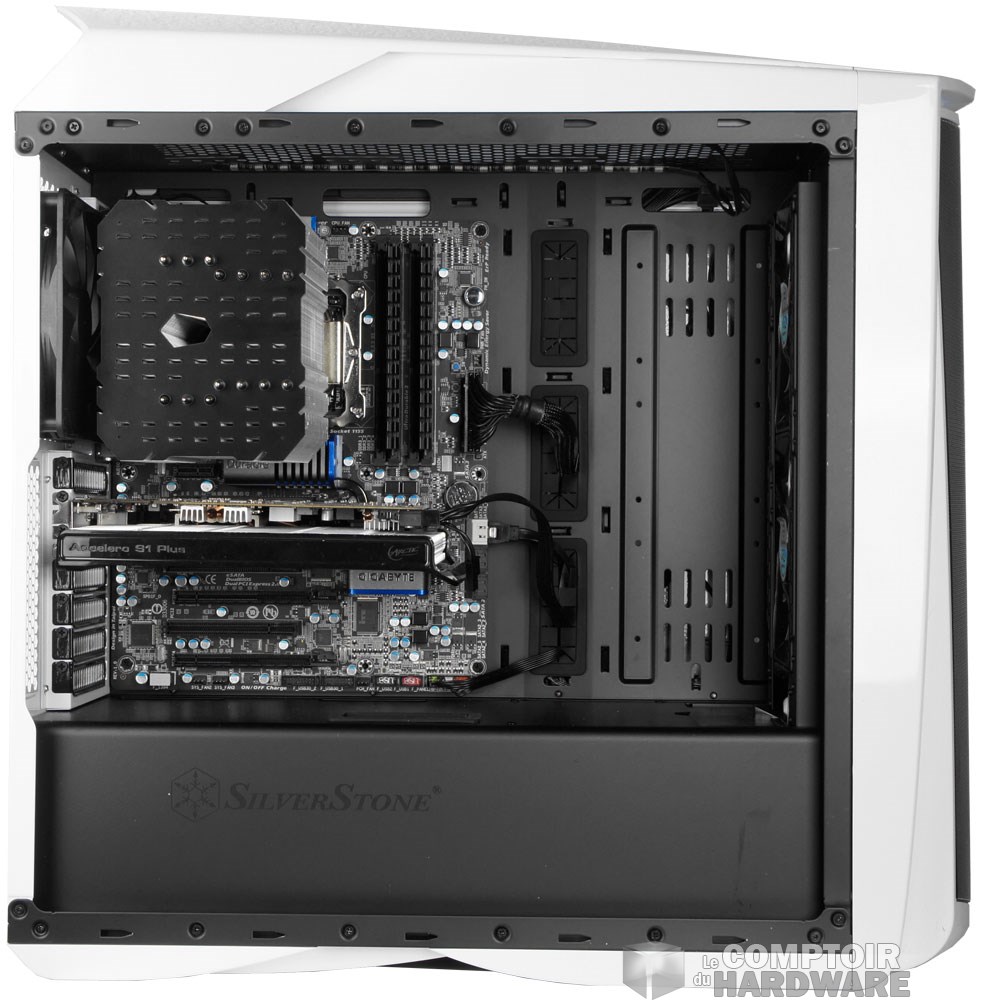

Le PM01 côté carte mère [cliquer pour agrandir]Le stockage et l'arrière du plateau [cliquer pour agrandir]

Vues des entrailles du PM01



Pour entrer dans PM01 il suffit de retirer quatre vis moletées. Les panneaux se tirent ensuite vers l'arrière comme on le voit souvent. Le compartiment inférieur n'est pas accessible côté carte mère. Il renfermera l'alimentation et le gros stockage. Sur ce capot se trouve un passe-cloison pour alimenter vos GPU (parce qu'on peut en mettre plein !!), ainsi qu'une trappe qui libère de la place pour coller un radiateur de 360mm sur le devant.



Fixation watercooling [cliquer pour agrandir]les 420mm de turbines sur le PM01 [cliquer pour agrandir]

Le support "water" et la ventilation du PM01



Le plateau de carte mère est moins accueillant qu'il n'y parait. Il peut accueillir des cartes au format ATX jusqu'à  25.4cm de largeur, pas plus. Si vous préférez y perdre un modèle Micor ATX, libre à vous, il est également compatible. Plusieurs passages de câbles sont disposés autour, protégés (pour certains) ou pas (pour d'autres). Une vaste découpe permet le démontage/remontage du système de refroidissement sans avoir besoin de déposer la carte mère.

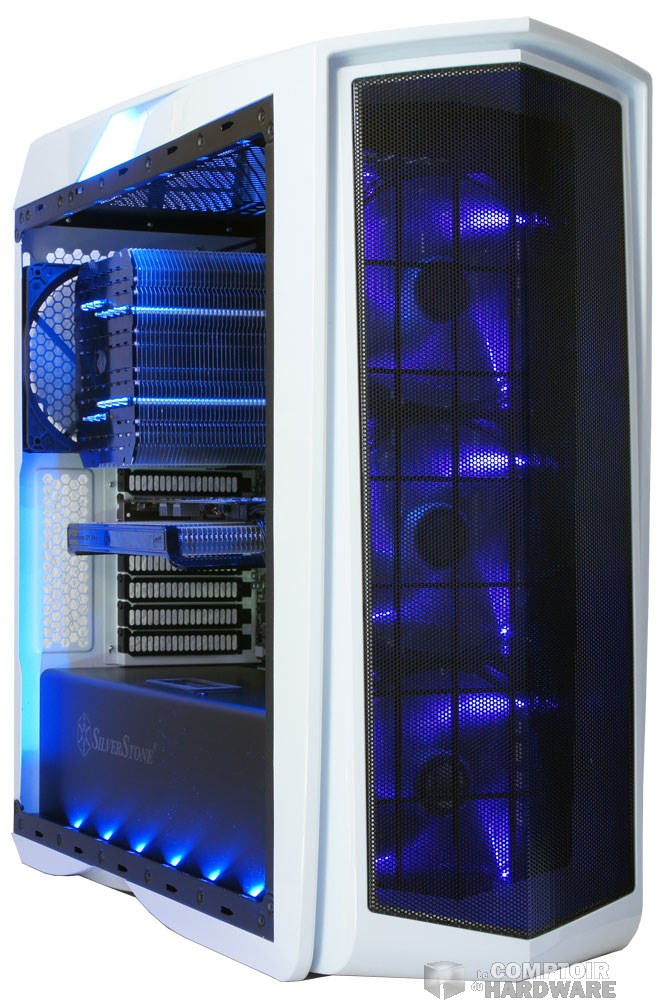

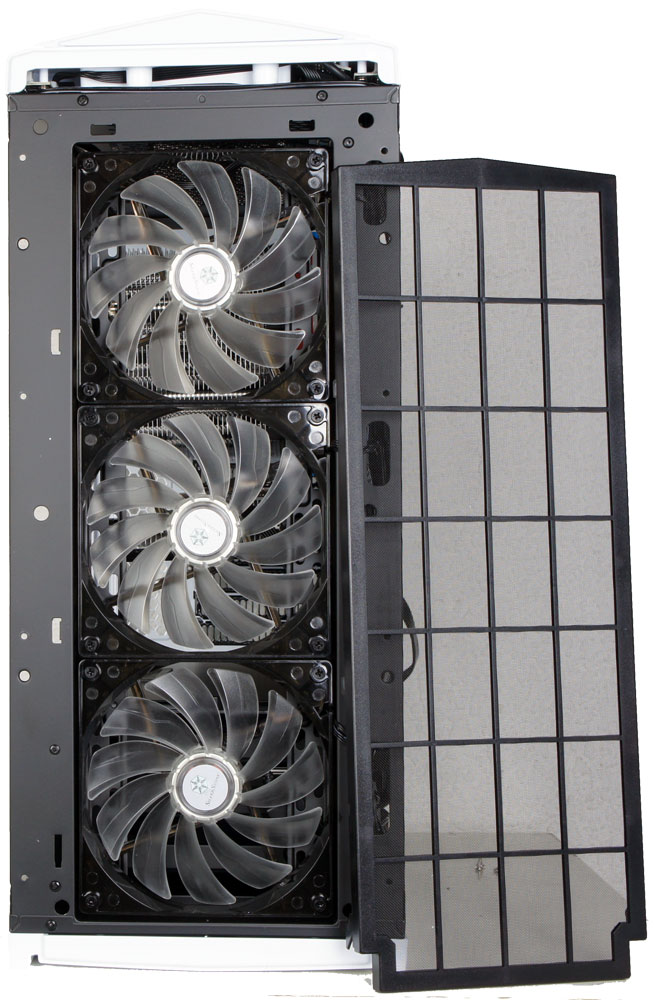

le pm01 allumé, oh yeahh [cliquer pour agrandir]Le tiers avant est occupé par le système de montage pour watercooling. Entraxes et grilles sont disposés pour accueillir pompe et réservoir; pas besoin de se prendre la tête. Les trois ventilateurs placés en aspiration sont des modèles de 140mm kikoolol. Les emplacements sont compatibles 120mm également ou avec des radiateurs de 140 à 360mm.



Le top du boîtier permet d'y installer deux ventilateurs de 140mm ou trois de 120mm. Sinon il vous sera également possible de placer votre radiateur (240, 280 ou 360) à cet endroit.

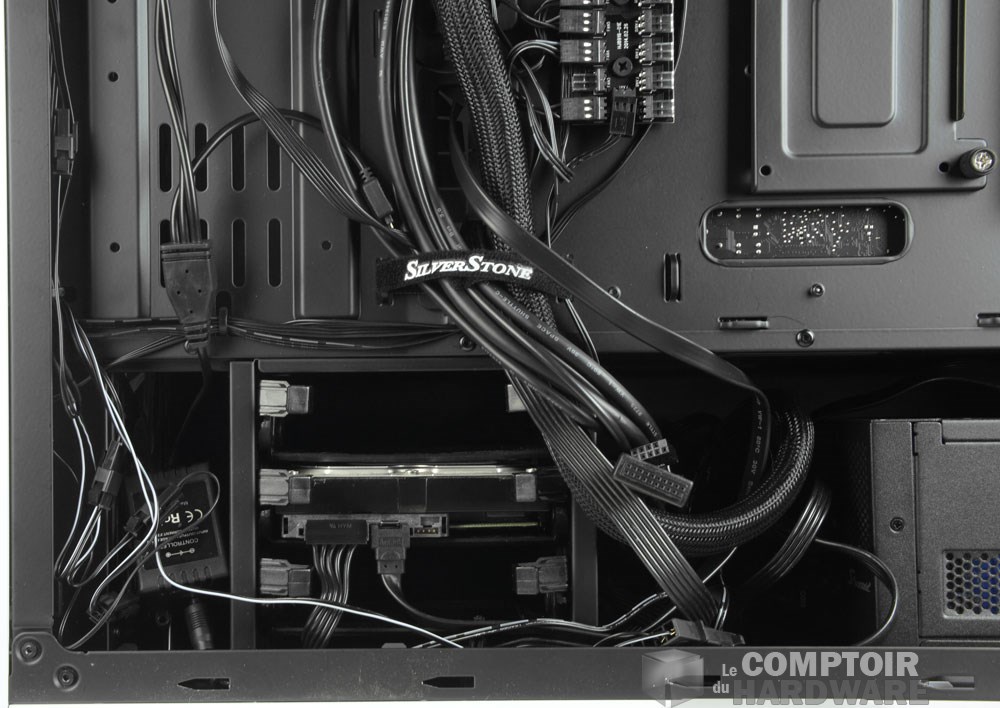

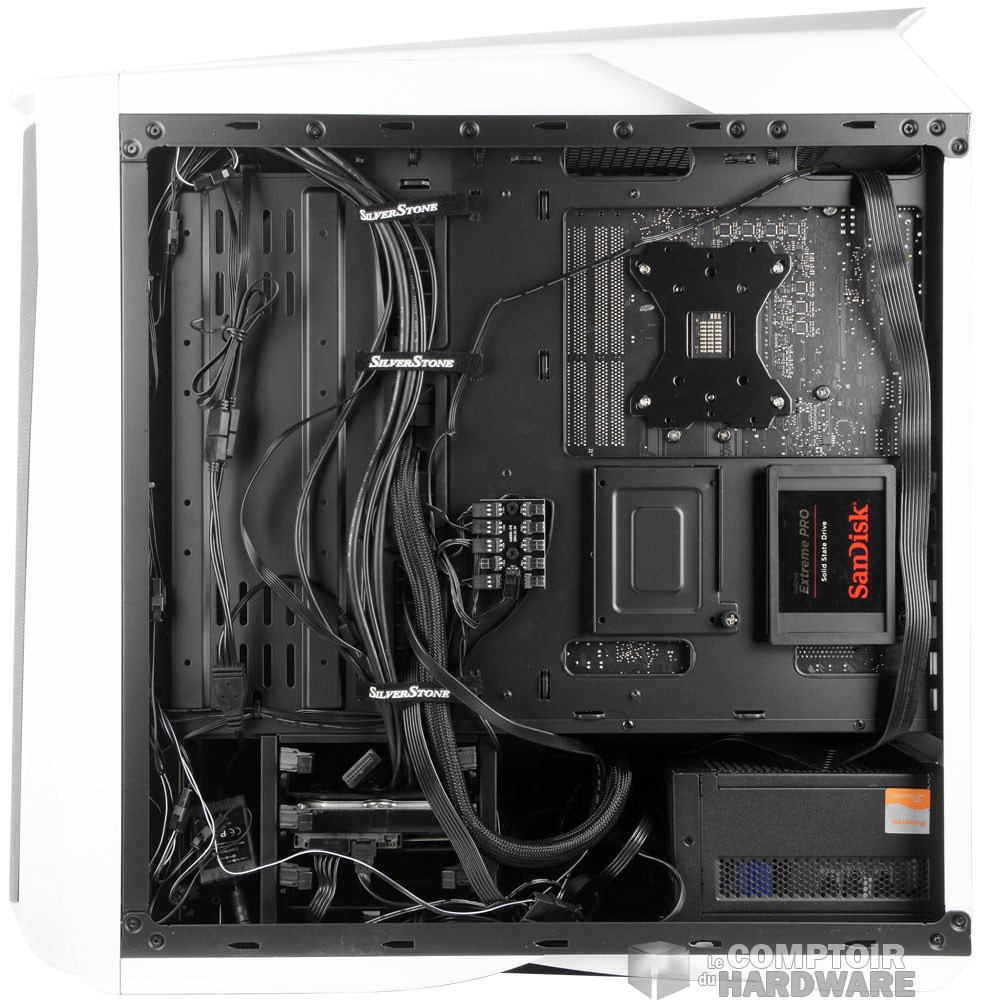

En retournant le boîtier, nous découvrons plein de choses. L'alimentation est bien dans son compartiment au fond, et pourra s'étendre sur 240mm. Juste en face d'elle se trouve un rack permettant la mise en place de trois disques durs de 3.5" dans des tiroirs amovibles équipé de patins antivibration. L'installation d'une unité sur les tiroirs nécessite la pose de quelques vis.

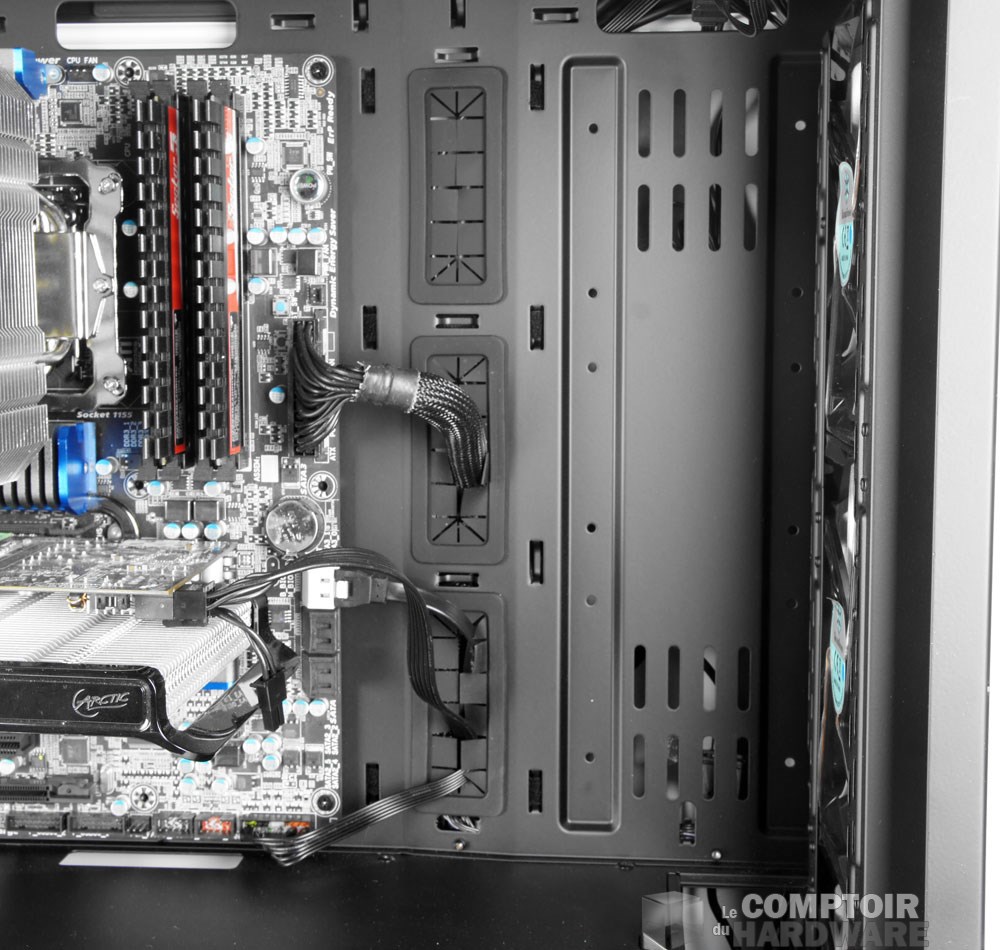

Il reste ensuite de la place pour dissimuler le surplus de câbles là-dessous, dans l'espace réservé au radiateur si vous ne vous en servez pas par exemple. Le management des câbles se fait aisément grâce à toutes les ouvertures disposées tout autour du plateau. On peut ensuite rendre le tout propre à l'aide des bandes Velcro.

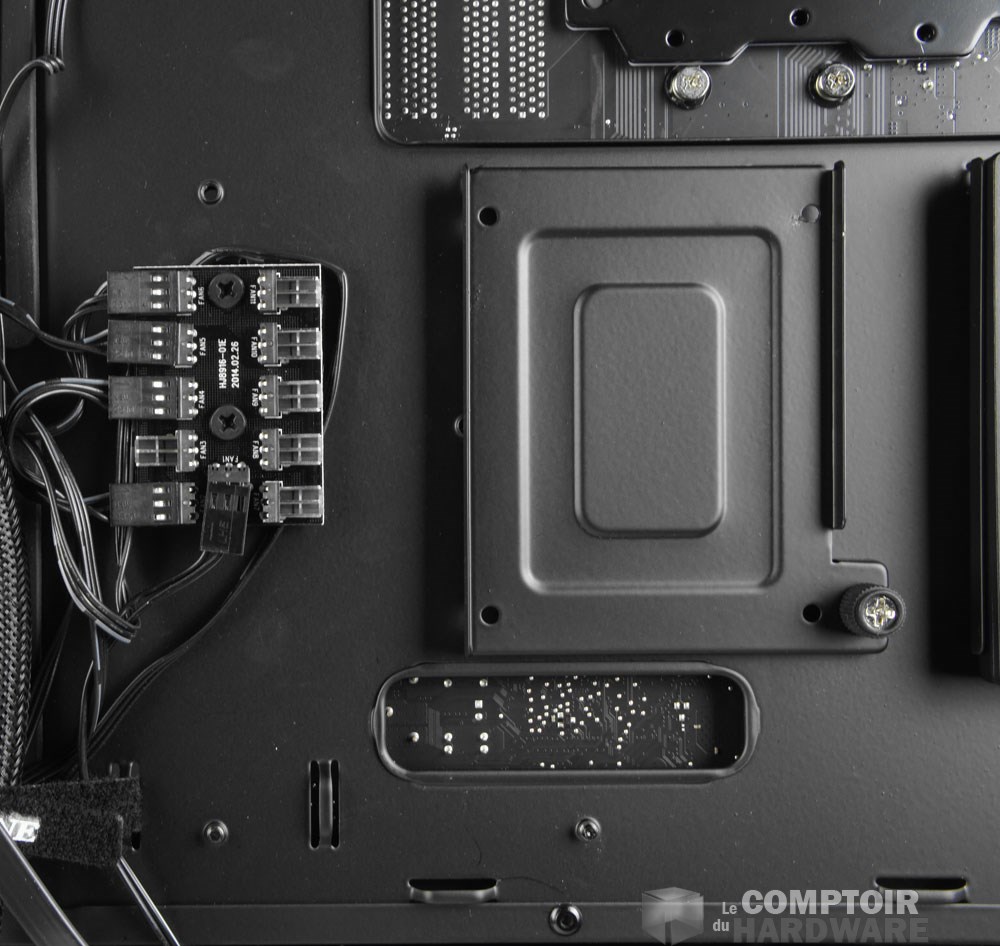

On remarque ensuite sous l'ouverture deux supports pour SSD. L'extraction est simple puisqu'il suffit de retirer la vis moletée qui le maintient au châssis. Il faut ensuite visser l'unité sur le support avant de le remettre en place.



Le plus intéressant reste le HUB comprenant dix connecteurs trois pins qui permet d'y connecter tous les ventilateurs disposés dans le châssis sur un même point. Il est alimenté par une prise Molex, mais ne permet pas la régulation de l'ensemble. Dommage. Une seconde prise Molex est disponible. Elle alimentera toutes les DEL placées dans le boîtier. Les trois ventilateurs avant s'illuminent, comme le fond du boîtier ou encore le top. Si vous êtes sensible à la lumière bleue (rouge sur la version noire) vous pouvez, à l'aide du bouton placé sur le dessus du PM 01, diminuer l'intensité de la lumière, la faire pulser ou la couper tout simplement.



Rack 3.5 [cliquer pour agrandir]HUB et support SSD [cliquer pour agrandir]

Le stockage et le HUB 10 ports



Du côté du montage, aucune mauvaise surprise à signaler. On emploie sans doute un peu trop le tournevis, mais dans l'ensemble ça se passe vite. Du côté des restrictions, nous avons vu les 240mm du bloc d'alimentation. Les GPU pourront eux se propager jusqu'à 40cm et le ventirad disposera de 180mm au-dessus du socket.



Le prix conseillé par la marque est de 110€... hors taxe. Dans un monde idéal, cela nous fait un petit 135€ le boîtier laqué relativement bien équipé. Malheureusement la pratique nous apprend que ce monde n'est pas si idéal et que le PM01 se négocie actuellement autour de 149€. Cela reste malgré tout correct au vu de l'équipement et de la  qualité d'assemblage. Allons voir maintenant si les quatre 140mm enrhument notre configuration.
