• Synology DS1515 & DS1515+

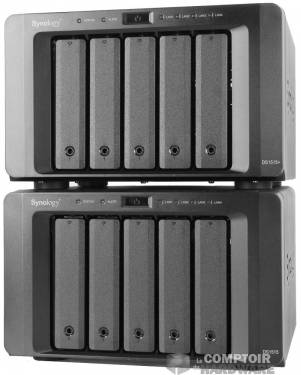

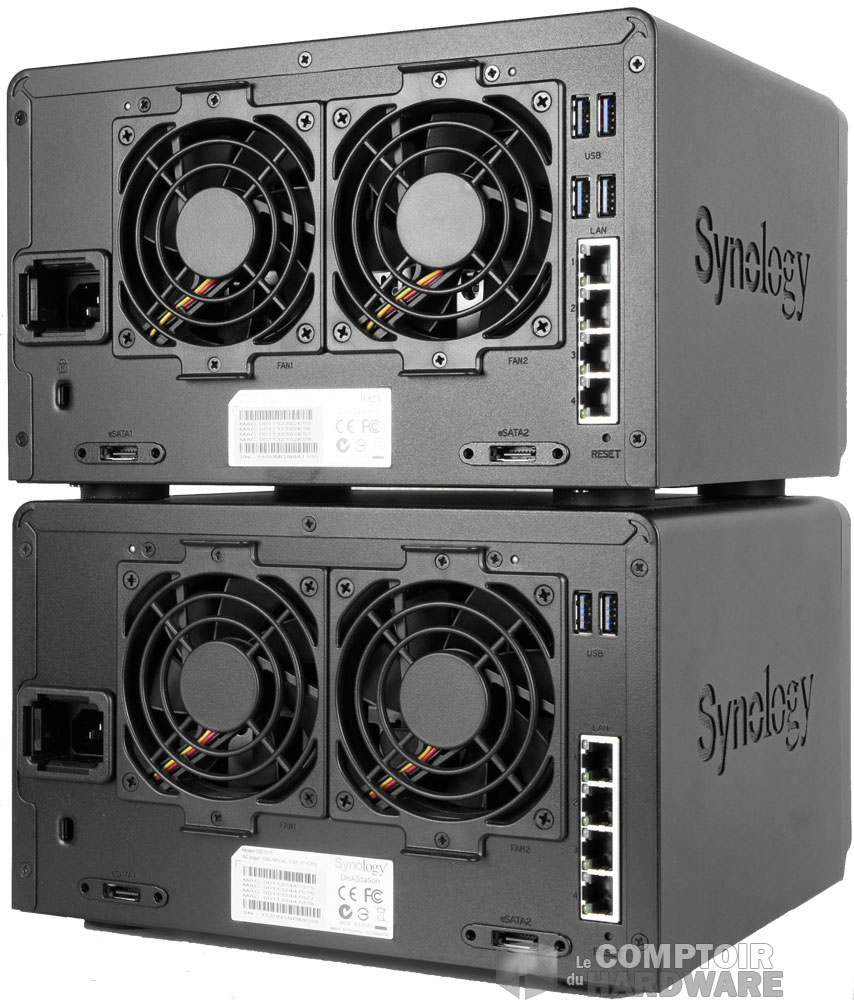

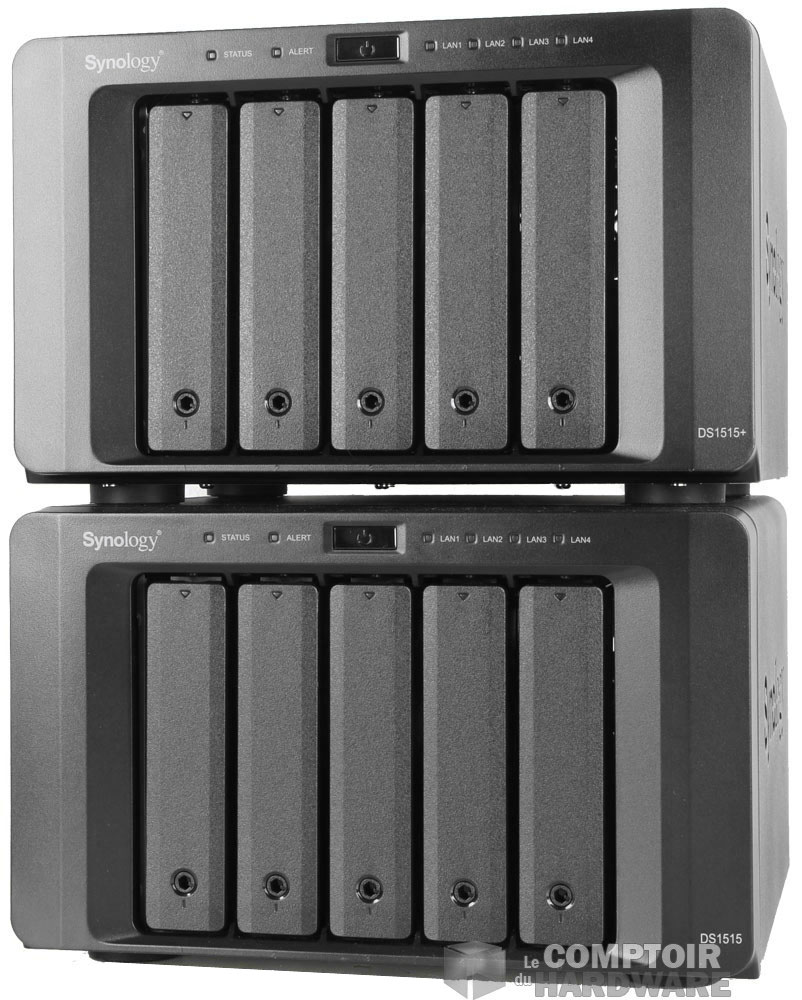

Les façades des DS1515 et DS1515+ [cliquer pour agrandir]L'arrière des DS1515 et DS1515+ [cliquer pour agrandir]

Difficile de les différencier au premier coup d'oeil



DiskStation 1515 & 1515+
Processeur

DS1515 : Alpine AL-314 1.4Ghz

DS1515+ : Atom C2538 2.4Ghz

Mémoire vive 2Go DDR3
Dimensions 157 x 248 x 233 (HxLxP en mm)
Poids

DS1515 : 4.15kg

DS1515+ : 4.17kg

Ventilation

2 x 80mm

Alimentation 250W Interne
Nombre de baies 5
Disques durs livrés Boitier nu, compatible 3.5" et 2.5"
Capacité max Jusqu'à 40To
Normes RAID SHR / 0 / 1 / 5 / 6 / 10 / JBOB Extention et migration RAID possible
Connectique

DS1515 : 2xUSB 3 / 2xeSATA / 4xRJ45

DS1515+ : 4xUSB3 / 2xeSATA / 4XRJ45

Protocole réseau SMB / FTP...
Cyptage HTTPS / FTP SSL/TLS / AES...
Services Serveur Web, serveur d'impression, serveur mail, serveur multimédia (UPnP, iTunes, photos), téléchargement autonome (FTP, HTTP, P2P), cloud avec application mobile (iOS, Android), DDNS, vidéosurveillance, IPv6, Dropbox, Google Drive, Cloud Connect...
Prix

DS1515 : 645€

DS1515+ : 740€



Au déballage, rien ne nous permet de faire la différence entre les deux NAS du jour. Rigoureusements indentiques, à quelques "petits" détails près, les DS1515 et DS1515+ partagent un boitier commun dont les dimensions sont les suivantes : 157mm de hauteur, 248mm de largeur et 233mm de profondeur. Une petite différence existe au niveau du poids des boitiers : 4.15kg pour le DS1515 et 4.17 pour le 1515+.

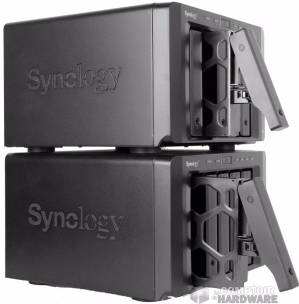

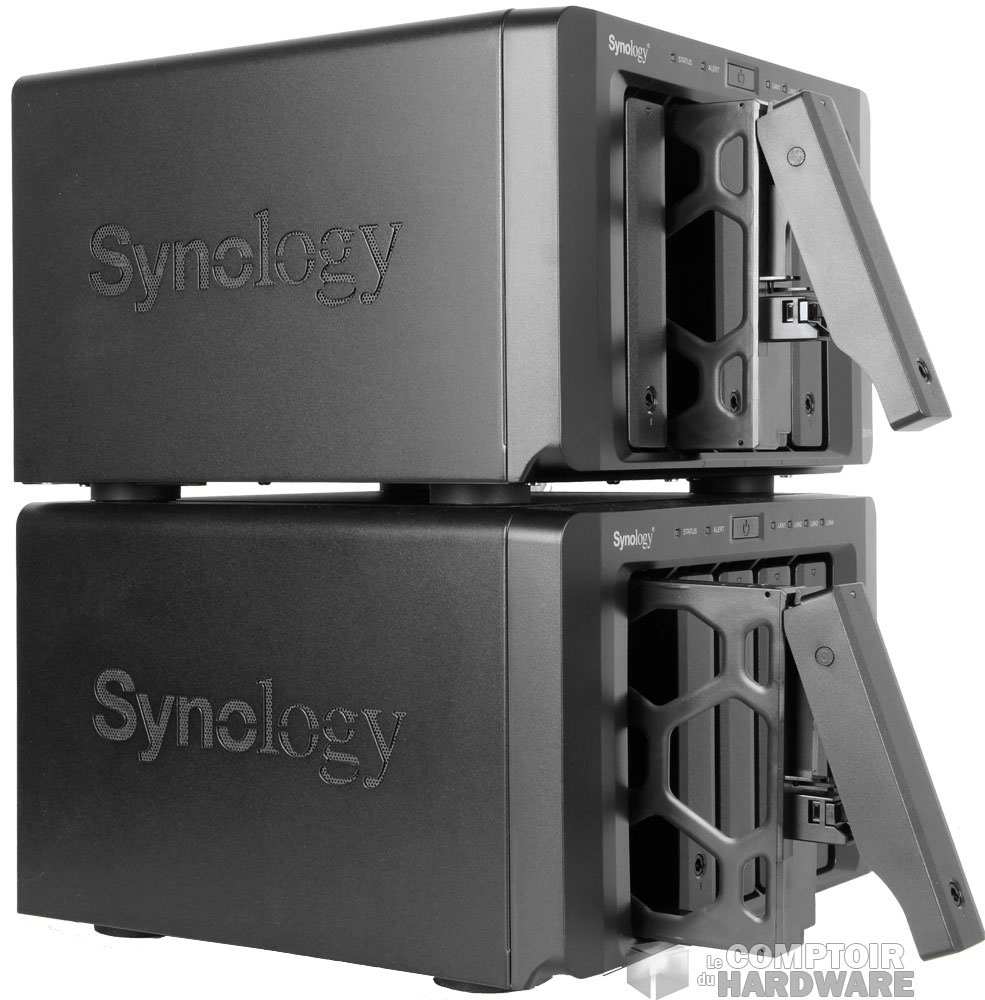

Le côté des boitiers [cliquer pour agrandir]



Les NAS sont équipés de cinq baies dont les tiroirs sont compatibles 3.5" et 2.5" (hotswap) et sont verrouillables à l'aide d'une petite clé à six pans. Pour les retirer de leur logement, il suffit de presser sur le bas de chaque tiroir afin de les libérer et de les extraire. On retrouve les DEL d'activité sur chacun des racks, alors que sur le dessus sont disposés les indicateurs d'activité, d'alerte et de connexion réseau (LAN 1 à 4). Le nom du boitier concerné est disposé dans le coin inférieur droit; c'est ce qui vous permet ici de faire la différence.



Le système de fixation des disques durs est le même que celui déjà vu sur le DS415+ par exemple. Des plaquettes de maintien situées de part et d'autre du tiroir permettent de fixer les unités de 3.5". Par contre, si vous optez pour des unités de 2.5", il faudra les visser au tiroir.



ds415 hdd



Le boitier en lui-même est solide, bien assemblé et toujours noir mat. On retrouve les logos sur les côtés, servant d'aération. L'arrière nous en dit plus sur le modèle que nous avons en main. On y découvre le connecteur d'alimentation et deux ventilateurs de 80mm. Les quatre ports RJ45 sont placés sur la droite, alors que sur le bas sont placés les connecteurs eSATA. Le DS1515 possède deux ports USB 3.0, alors que le DS1515+ en compte quatre; c'est la principale différence visible depuis l'extérieure.



Comme vous pouvez le voir, les boitiers sont empilables, ce qui facilitera le rangement si vous y ajoutez des extensions. Oui, parfois cinq baies c'est trop peu, alors Synology autorise l'ajout de modules DX513. Vous pourrez en coller deux à vos DS1515, ce qui portera le nombre de disques durs gérés à 15. Si là vous êtes encore limités en espace de stockage, on ne peut plus rien pour vous. Pour les moins gourmands, est encore c'est relatif, deux DX213 (2 baies) devraient suffire. Sans ces extensions, les DS1515 et DS1515+ peuvent gérer jusqu'à 5 disques durs de 8To.

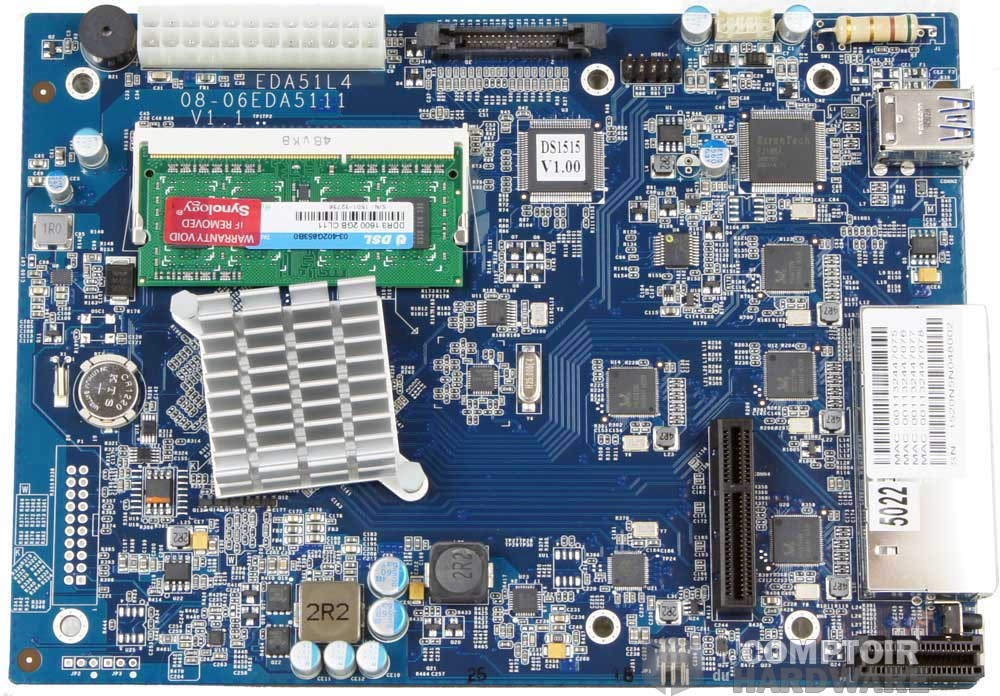

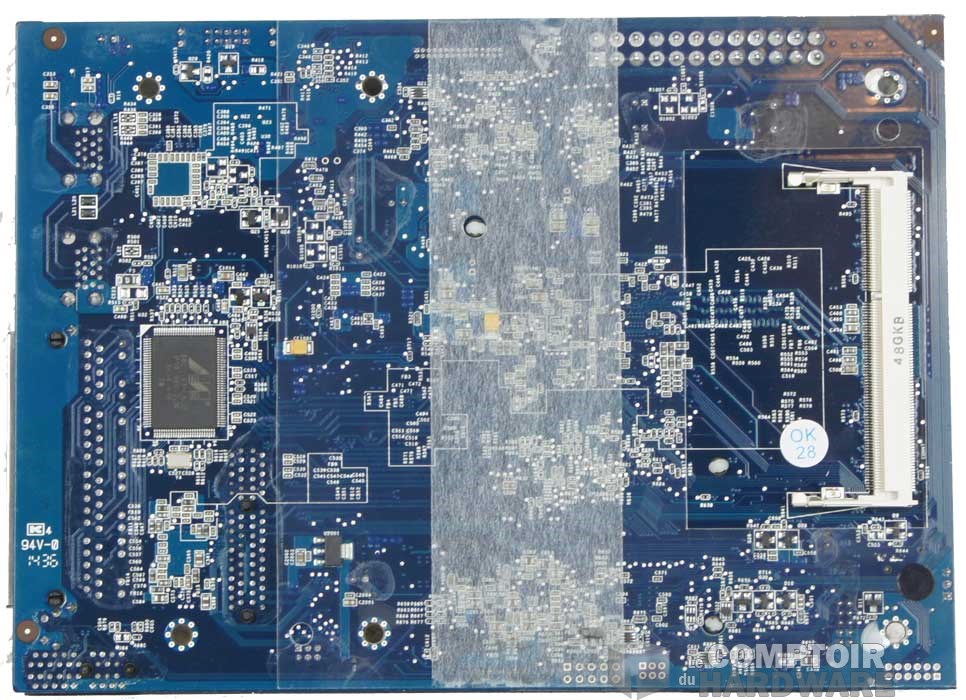

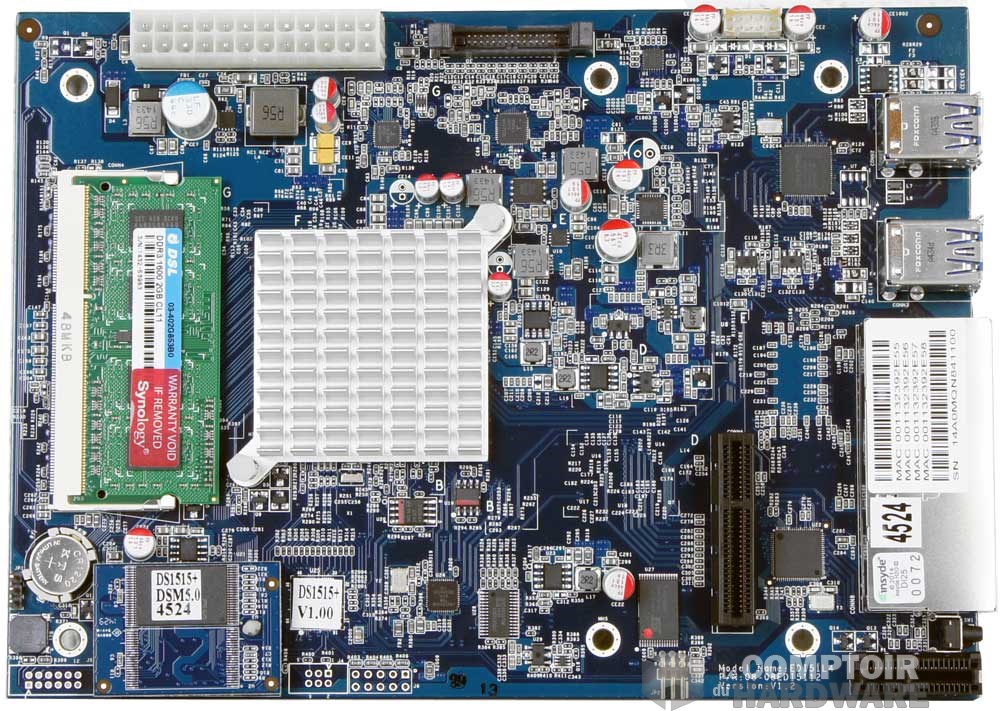

DS1515 - PCB [cliquer pour agrandir]DS1515+ - PCB [cliquer pour agrandir]

Le jeu des 7 erreurs... ou plus !



Slot SoDimm supplémentaire du DS1515+ [cliquer pour agrandir]Maintenant qu'on en sait plus sur l'extérieur, qu'en est-il de ce qui anime ces deux NAS ? La différence ce fait ici avec un DS1515+ équipé du performant Intel Atom C2538 quad core, cadencé à 2.4Ghz. Il sera épaulé par 2Go de DDR3 (1600) dont la quantité peut être étendue à 6Go en tout. Le DS1515 quant à lui est animé par une ;puce de chez Annapurna Labs, L'Alpine AL-314. Il s'agit d'un quad core également, cadencé cette fois-ci à seulement 1.4Ghz. 2Go de DDR3 1600 épaulent ce CPU et il faudra vous en contenter, car aucune extension n'est possible sur cette version.



Le PCB principal sur chacun des NAS est raccordé à deux cartes d'extensions. La première supporte les ports SATA pour les disques durs, alors que la seconde permet de déporter les ports eSATA et de gérer les ventilateurs de 80mm.Tout ce beau monde prend place sur un châssis en alu très léger. L'alimentation se fait via un bloc interne de 250W que vous pouvez admirer ci-dessous.

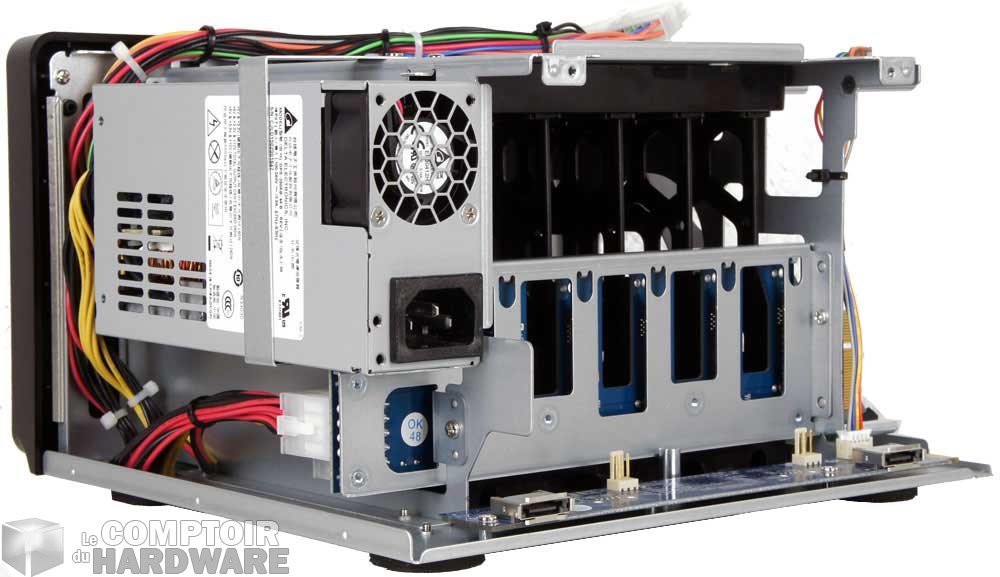

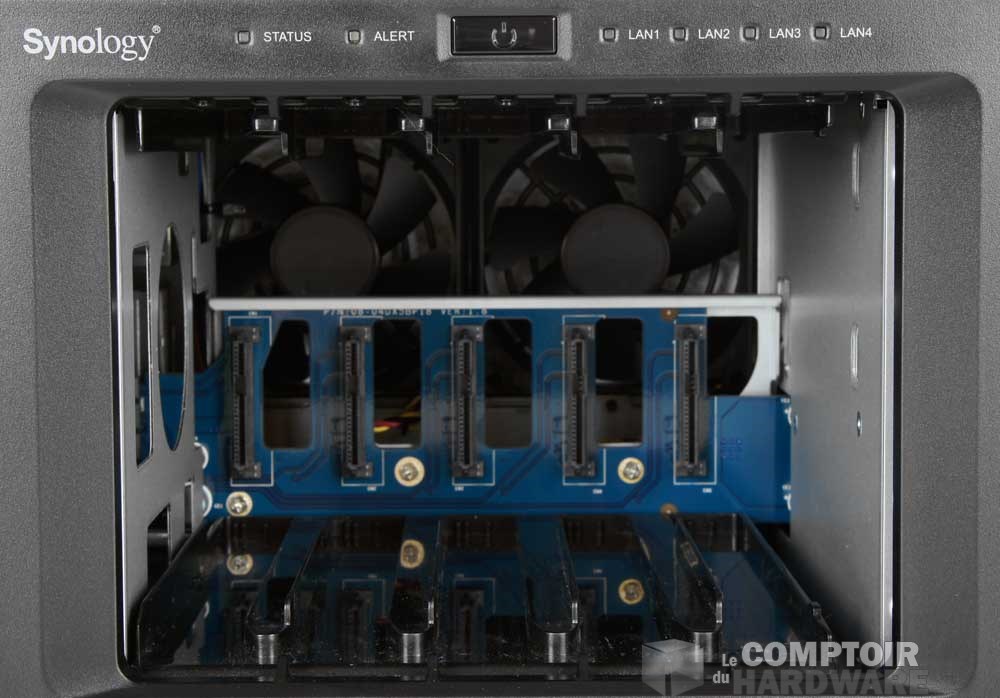

Le bloc d'alim dans le châssis [cliquer pour agrandir]Les connecteurs SATA [cliquer pour agrandir]

Bloc d'alimentation, châssis et connecteurs internes



Voilà pour la description. Les deux modèles présentés sont livrés nus. Le DS1515 est affiché au prix de 645€, tandis que le DS1515+ se négocie autour des 740€ hors offre éventuelle. On vous passe le détail de l'installation puisqu'elle se déroulera comme sur les derniers Syno testés : http://find.synology.com et c'est parti ! Voyons les nouveautés DSM 5.2.
