Test • D-Link ShareCenter DNS-345 Quattro

• Le protocole...

NAS - matériel de test

Pour nos tests, NAS et PC sont connectés à un switch Netgear GS105 Gigabit. Afin de mettre en évidence la rapidité du transfert de fichiers, nous configurons le NAS avec le protocole SMB qui stressera au maximum la bande passante réseau.

Les NAS livrés prééquipés de disques durs sont testés dans leur configuration d'origine. Ceux livrés nus sont équipés de disques durs Western Digital RED NasWare de 1 à 3To.



RAID 1, RAID 5 et ports externes

Les débits bruts sont mesurés sur une grappe de disques en RAID 1, puis en RAID 5 lorsque c'est possible. Nous procédons au transfert de gros fichiers de 18Go puis au transfert d'un dossier de 4Go comportant des éléments d'une taille de 1ko à 100Mo.

Les résultats sont exprimés sur une moyenne de 3 passes chronométrées pour chaque type de fichiers et seront accompagnés d'une courbe représentant le taux d'occupation du processeur lors des phases de lecture et d'écriture.



Nous procédons de la même manière au test des ports externes (USB, eSATA...) à l'aide d'un boitier LaCie Rugged USB 3.0 de 120Go et d'un Dock eSATA IcyBox qui sera lui équipé d'un SSD Kingston HyperX 3K de 90Go. Afin de mesurer les capacités du boitier testé, nous procédons également à la reconstruction en interne d'une archive ZIP de 4,2Go, composée d'une quarantaine de fichiers d'environ 100 Mo chacun.



iSCSI et cryptage de données

Nous testons dans un second temps et dès que la machine le permettra, les débits iSCSI, ainsi que les performances lors du cryptage des données. Dans le cas des mesures iSCSI, nous réitérons les tests de débits bruts sur un LUN dont la partition est égale au volume RAID 1 utilisé et une cible formatée en NTFS. Pour le cryptage des données, nous créons un dossier partagé sécurisé.



Températures, consommation et nuisances

Les mesures environnementales sont effectuées au repos et en charge sur un NAS équipé de la totalité de ses unités de stockage. Nous procèderons au relevé des températures des disques durs dont le delta obtenu sera donné pour une température ambiante de 22°C, puis nous relèverons la consommation électrique à l'aide d'un consommètre (repos, charge et veille). Enfin nous relèverons les nuisances sonores du boitier au repos et en charge.



• ... Et les résultats :

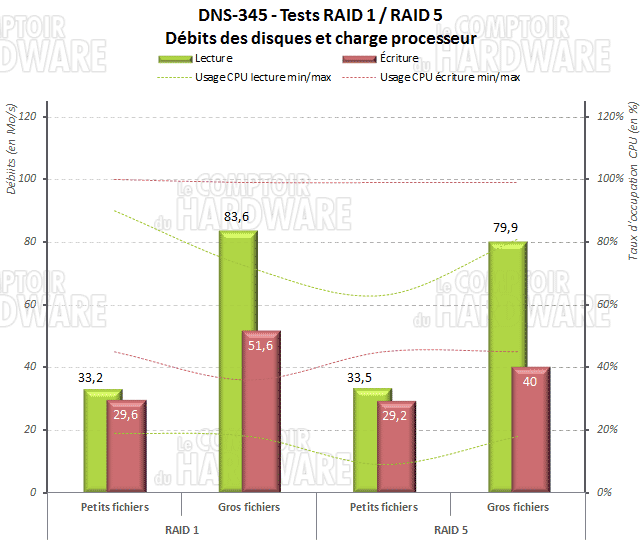

DNS-345 - Débits RAID



Avant de commencer nos tests, nous mettons à jour le firmware de la machine. En passant à la version 1.02b04 disponible sur le site de D-Link, vous profiterez du hotswap sur votre DNS-345. Mais trêve de blabla, comment kipootre ce Quattro? On attaque par les relevés de débits lors du transfert de petits fichiers. En écriture (PC -> NAS) le taux de transfert n'excède pas les 30Mo/s dans les deux configurations. Idem lors de la lecture (NAS -> PC), que ce soit en RAID 1 ou en RAID 5, le taux de transferts reste quasi identique et ne dépasse que très légèrement les 30Mo/s cette fois-ci. La charge CPU est importante puisqu'elle est comprise entre 44 et 100% en écriture, alors qu'elle se situe entre 15 et 90% lors des phases de lecture.



La copie de gros fichiers est un peu plus performante. Le DNS-345 permet un taux de transfert moyen de 51.6Mo/s en RAID 1. Ce taux baisse par contre considérablement en RAID 5 avec une moyenne de 40Mo/s relevée. Le processeur est encore à la traine puisqu'il atteint régulièrement les 100% d'occupation. En lecture, nous relevons un débit supérieur à 83Mo/s en RAID 1. En RAID 5, la réplication induit une légère diminution des performances, mais le débit enregistré reste très proche des 80Mo/s.



Les performances globales, bien qu'en retrait par rapport aux modèles haut de gamme testés dernièrement, se montrent tout à fait convenables pour un usage domestique et ça tombe bien puisque c'est à cela que se destine le DNS-345 Quattro




D-link DNS-345

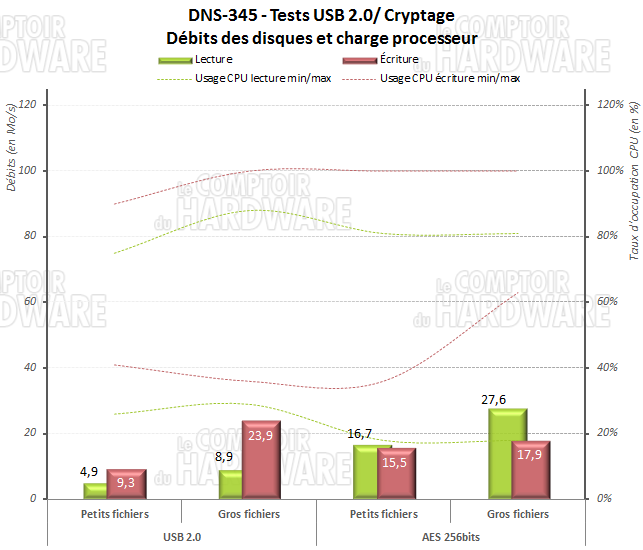

Les transferts en USB sont catastrophiques, norme 2.0 oblige. Il ne faudra pas être très pressé. Le transfert de fichiers sur les unités cryptées est également très lent comme vous pouvez le constater. Le DNS-345 souffre d'un hardware trop faible ici.



• Température des disques, consommation et nuisances sonores et .Zip

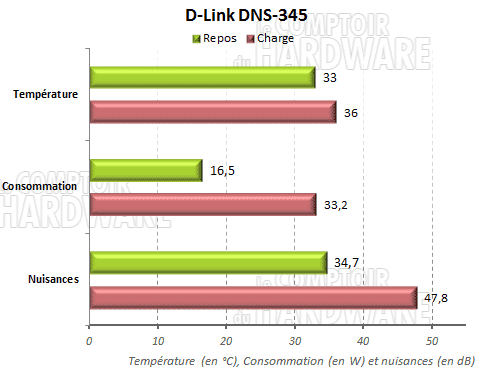

Doonées environnementales



La température des disques durs se révèle plutôt bonne sachant que le refroidissement est assuré par deux microventilateurs. Au repos, les ventilateurs ne tournent pas et nous relevons 33°C sur nos unités de stockage. En période de charge, les deux ventilateurs s'activent lorsque la température système dépasse les 45°C, et assureront l'apport d'air frais pendant 5 minutes. Les unités chauffent légèrement et atteignent les 36°C, ce qui reste relativement correct.



Le DNS-345 consomme peu d'énergie. Au repos nous relevons 16.5W à la prise, alors qu'en pleine charge elle grimpe à 33W. Du côté des nuisances sonores, il faudrait composer. Si au repos l'engin est parfaitement silencieux, les choses se gâtent quand la ventilation s'active. Nous avons relevé 34dB dans le premier cas et près de 48dB dans le second

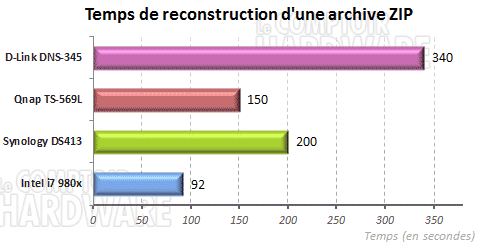

reconstruction Archive ZIP



On termine par la reconstruction de notre archive qui mettra plus de 5 minutes à être reconstituée sur le NAS.
