• Protocole de test

prot cdh pico technology

Après cet aspect descriptif, il est temps de passer aux choses sérieuses : que vaut cette mobale en situation réelle ? Depuis quelques années maintenant l'overclocking étant devenu peu ou prou inutile, analyser les performances en utilisation standard ou tester les débits sur les transferts de données n'aura pas d'autre effet que de fournir des graphes bourrés de chiffres creux, qui, à part faire plaisir aux services marketing des marques, n'indiquent pas grand-chose. Le Comptoir s'est donc focalisé sur ce qui vous impacte réellement : la stabilité et les températures.



Le but de ce protocole de test (ici en version simplifié, le temps que le banc se redote de tous les éléments dont nous avons besoin) est ainsi de mesurer jusqu'où peut aller la carte mère en matière de stabilité, sans se transformer en grille-pain de silicium. Nous avons donc axé notre protocole sur des stress tests, délaissant ainsi les performances pures qui sont déjà amplement détaillées dans le dossier CPU consacré à Alder Lake. Selon le placement en gamme des cartes mères, nous retrouverons différents trios de TDP :

  • Haut de gamme : 125 / 190 / 241 W (Core i7/i9)
  • Milieu de gamme : 65 / 125 / 150 W (Core i5/i7)
  • Entrée de gamme : 35 / 65 / 117 W (Core i3/i5, basse consommation)



CPU - Core i9-12900KF (consos fixés à 125 / 190 / 241 W)

Cooling CPU - AIO Thermaltake Toughliquid Ultra 360

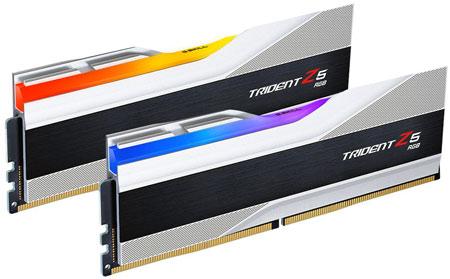

RAM - G.SKILL Trident Z5 - 2 x 16 Go @DDR5-4800 (30/30/30/70) / @DDR5-6000 (36/36/36/76)

hard du hard

Déficit de votre RAM centrale ?
Consultez donc : TDP et consommation, entre technologie et entourloupe



Enfin, pour nos mesures physiques, le comptoir vous présente son oscilloscope numérique Robert - un Picoscope de la série 3000 couplé à une sonde du même fabricant et une pince ampèremétrique pour vous fournir des valeurs toujours plus justes et toujours plus précises. Robert permettra surtout de faire des analyses de comportement et de voir l'évolution des tensions/courants selon les situations ou le temps. Pour les tests de la partie audio, nous retrouvons notre chère Xonar Essence STX qui permettra de mesurer les paramètres physiques (distorsions, diaphonie...) des signaux sonores. Pour ce qui est de l'overclocking, l'opération sera faite à la main afin de conserver à coup sûr les TDP recherchés et ainsi garder une base de comparaison commune.



xonar essence stx gskill trident z5 prot rm850x   thermaltake toughliquid ultra



• BIOS UEFI et suite logicielle

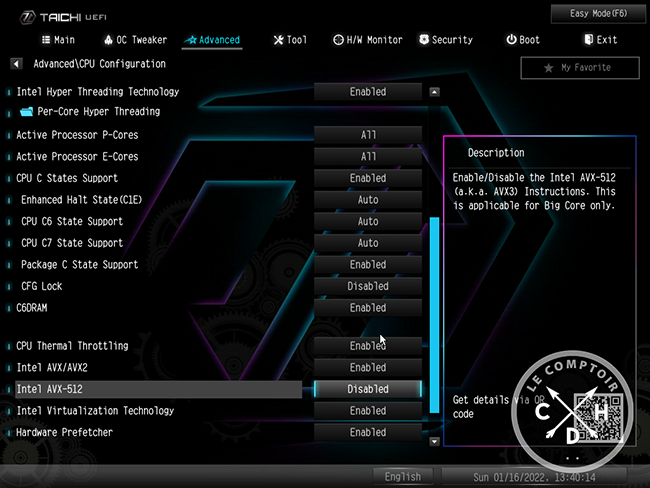

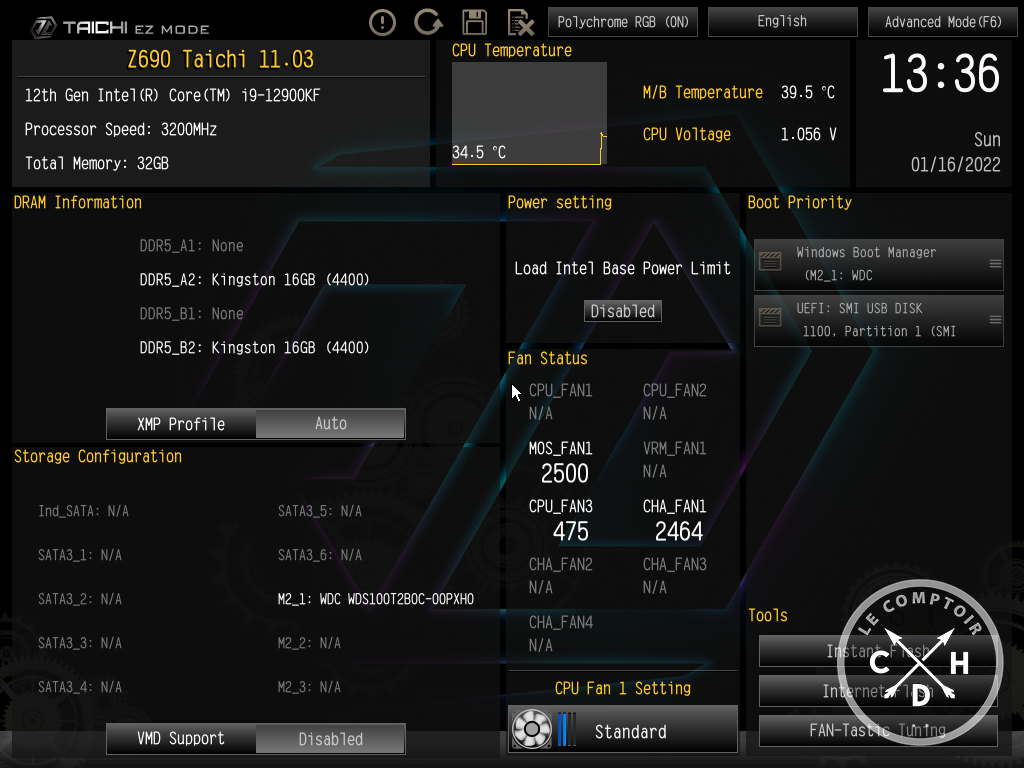

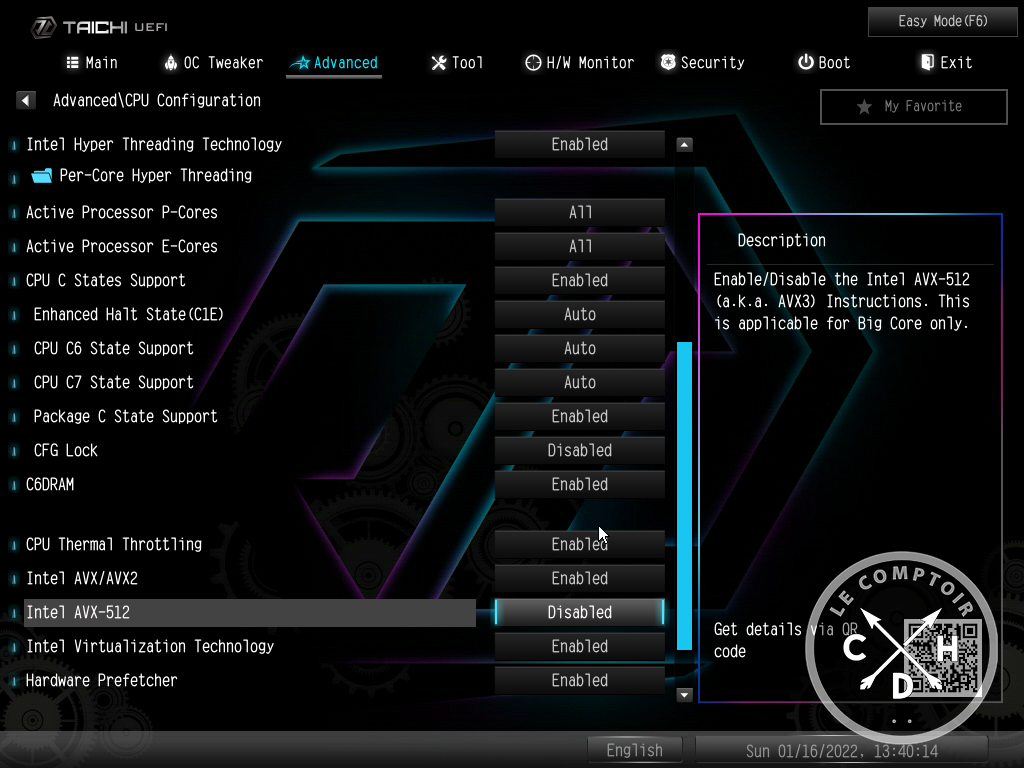

Une carte mère haut de gamme dédiée au gaming et aux power users : vous imaginez bien que l’UEFI regorge d’options toutes plus obscures les unes que les autres, à tel point qu’ASRock a du ajouter au bundle un petit guide détaillant une grande partie de celles-ci, en plus de l’aide interactive directement dans l’UEFI. Gestion poussée des tensions, des timings, de la consommation… C’est un vrai paradis pour les amateurs d’overclocking, même si l’interface n’évolue pas depuis quelque temps et commence à prendre de l’âge. Et pour ceux qui seraient perdus au milieu de toutes ces options, il vous reste heureusement le mode « noob » (ou « Ez Mode » selon le service marketing d’ASRock).



asrock z690 taichi uefi1 [cliquer pour agrandir]asrock z690 taichi uefi2 [cliquer pour agrandir]

Des options dans tous les sens et pour tous les goûts.

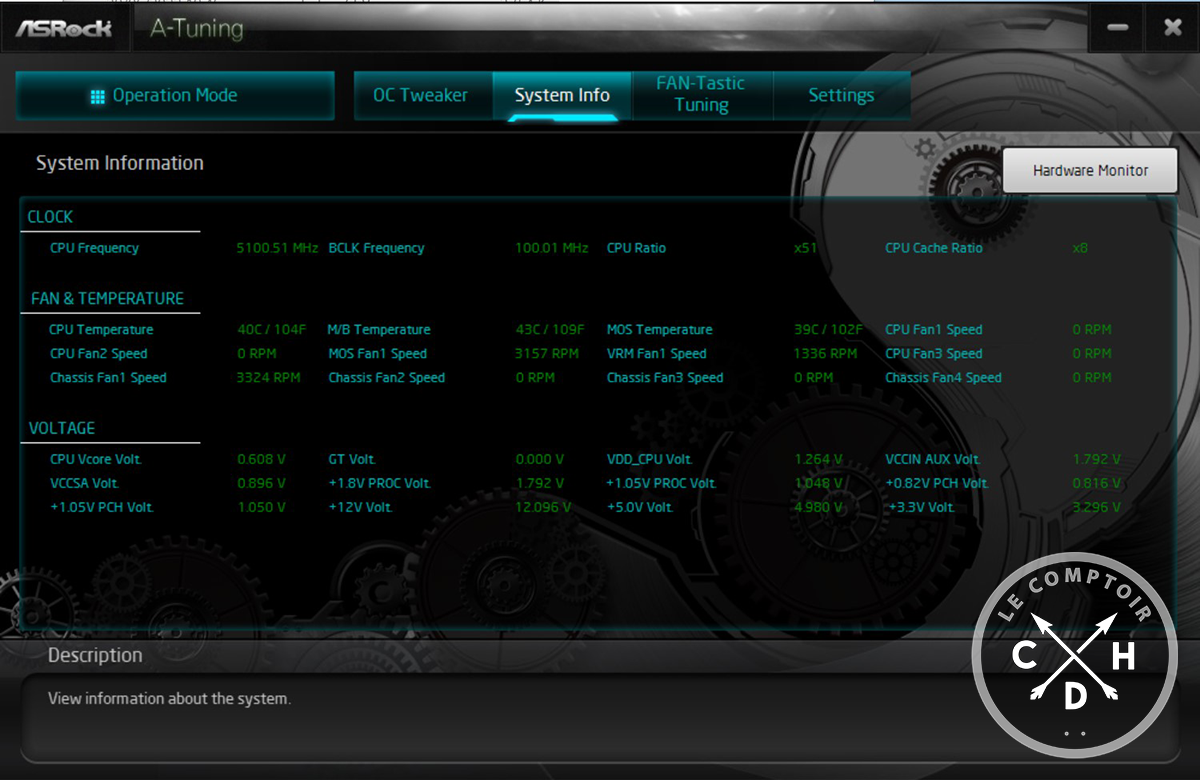

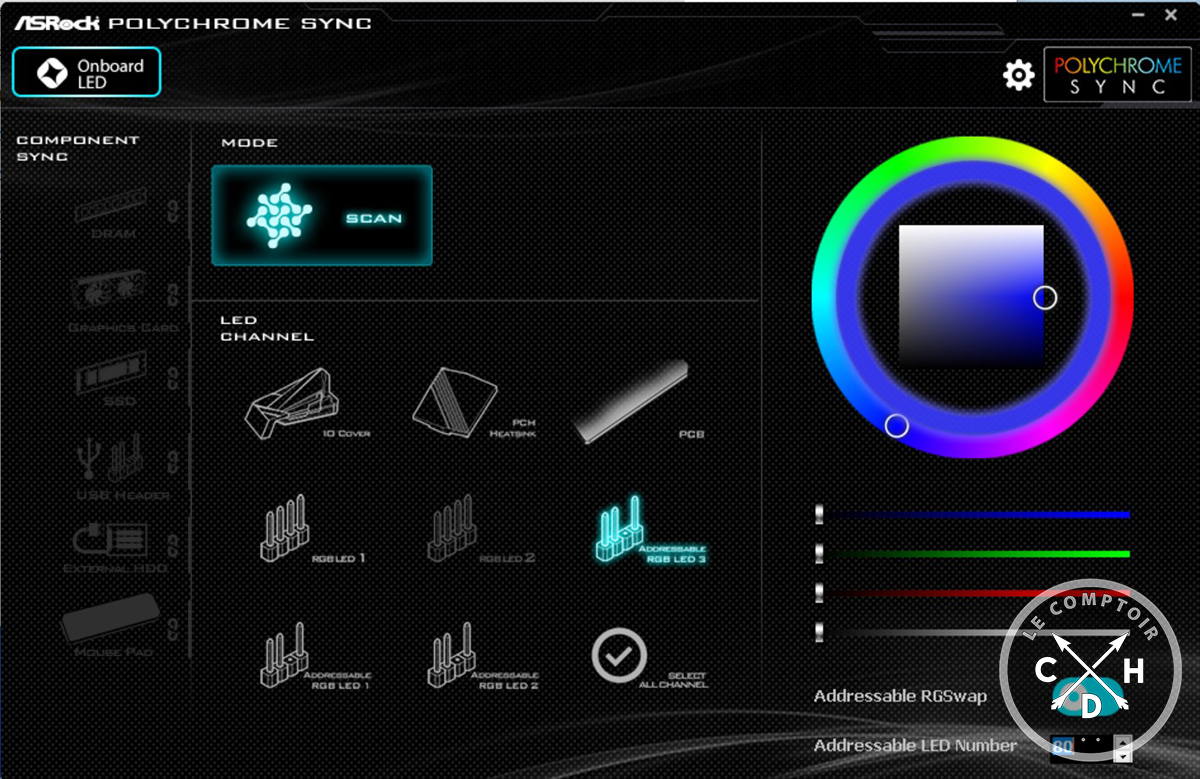

Les logiciels fournis par ASRock avec sa mobale n’évoluent pas, et on retrouve par exemple le classique A-Tuning qui permet de surveiller les différents paramètres de sa config, mais également de définir quelques ratios et fréquences, ou bien de régler finement le comportement des ventilateurs. Polychrome Sync fait aussi partie de la suite logicielle et prend en charge la gestion RGB. Bref, ces logiciels font le job, mais nous ne serions pas contre une petite refonte graphique.



asrock z690 taichi atuning [cliquer pour agrandir]asrock z690 taichi polychromesync [cliquer pour agrandir]

Des interfaces vieillissantes, mais toujours efficaces. Mais vieillissantes quand même.
