• Présentation

 nuc 13 extreme pack 1

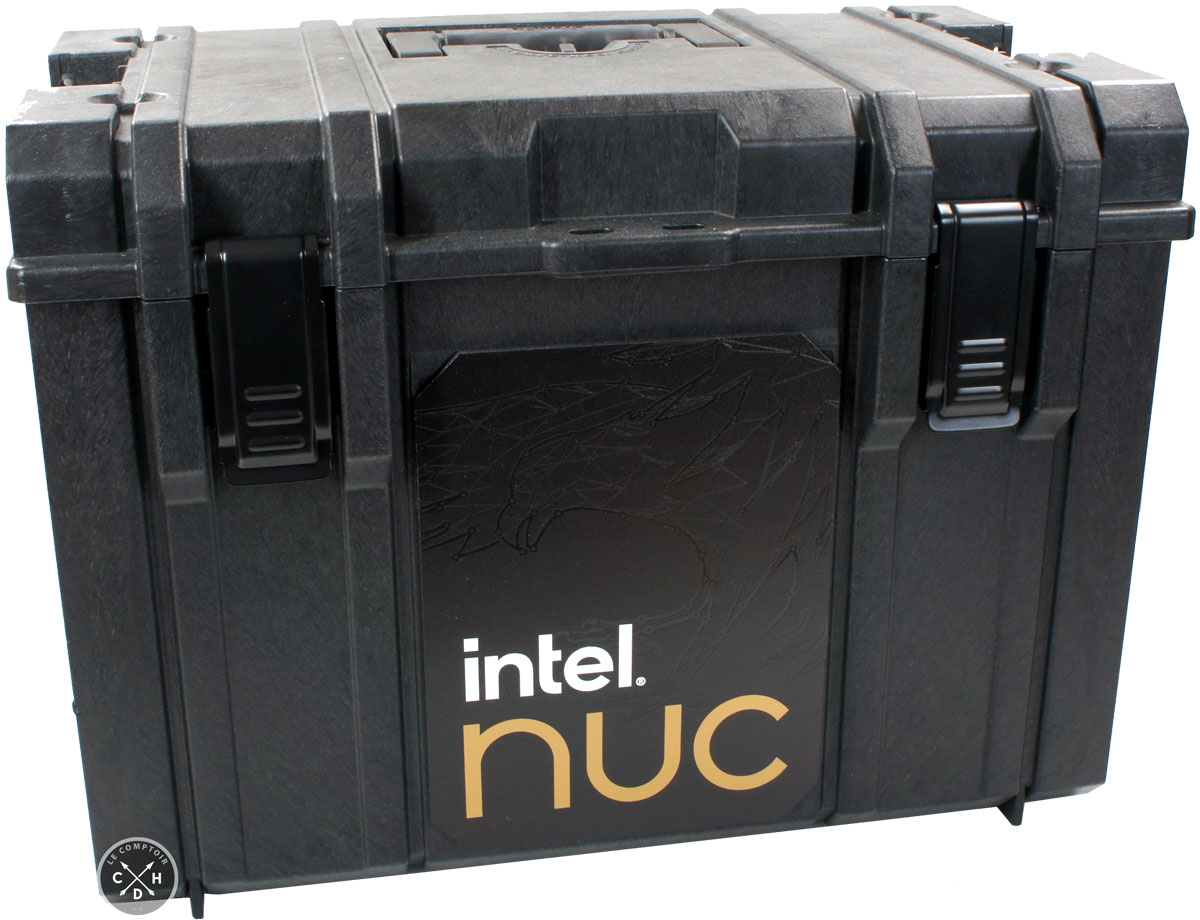

La boite dans laquelle arrive Dragon Canyon



Avec cette nouvelle mouture de NUC Extreme, Intel nous en met encore plein la vue avec un packaging énorme ! La bestiole arrive dans une mallette DeWALT qui sifflera une petite mélodie à l'ouverture. Une fois l'émerveillement passé, place à la surprise. Le NUC 13 Extreme n'a plus rien de ces petites machines compactes que nous avons vu passer. Certes, les 9ème et 12ème éditions qui nous avons testés étaient déjà balaises, mais on passe un nouveau cap avec cette révision.

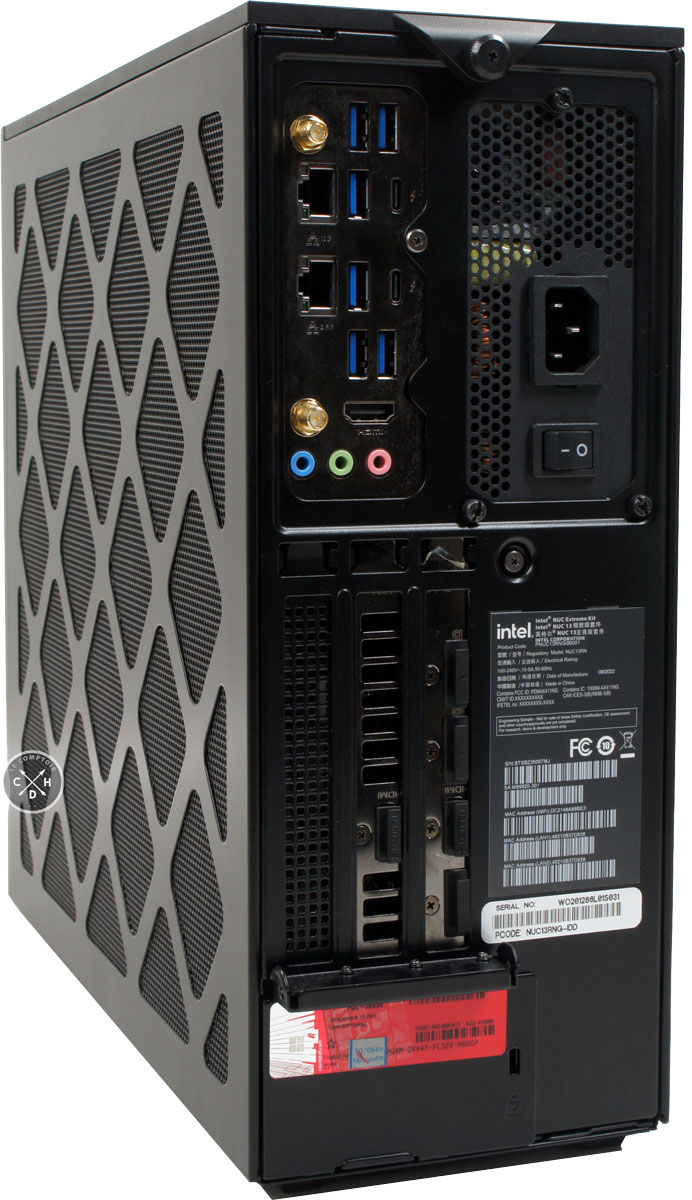

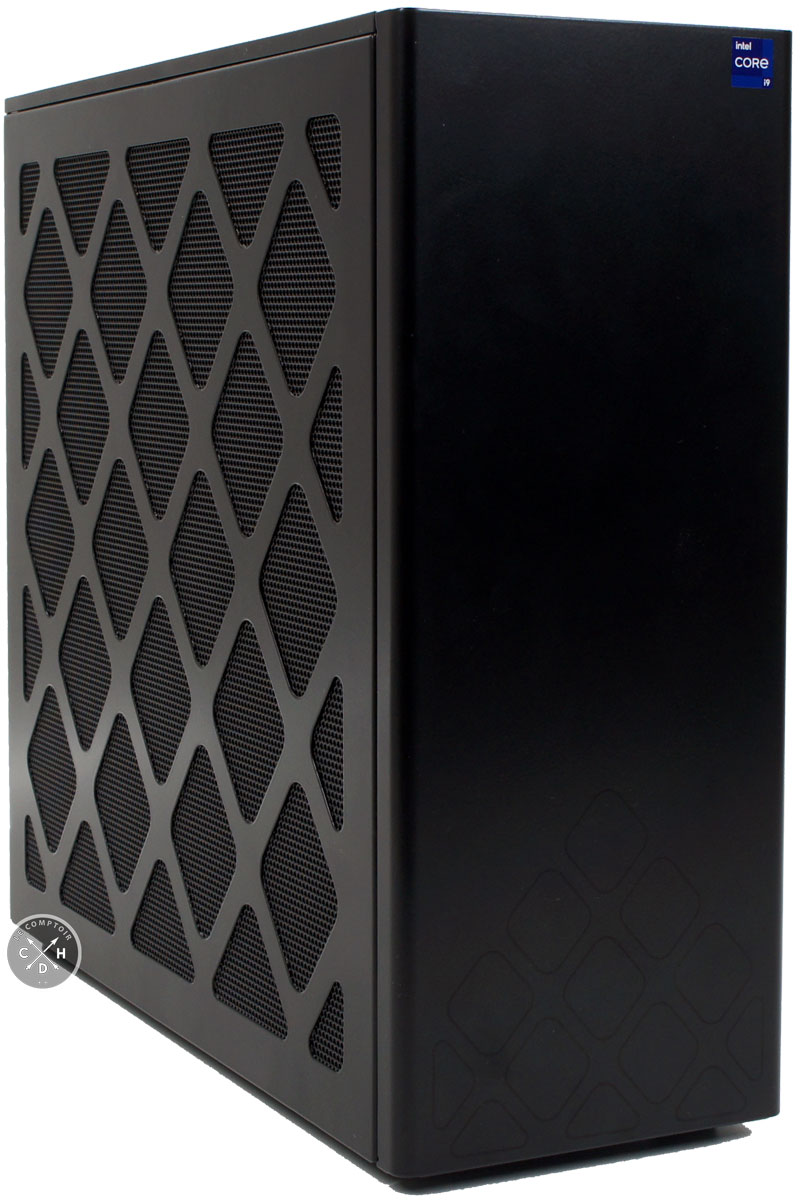

L'avant du NUC 13 Extreme [cliquer pour agrandir]L'arrière de la bête. [cliquer pour agrandir]

Raptor Canyon dans sa belle robe en mesh

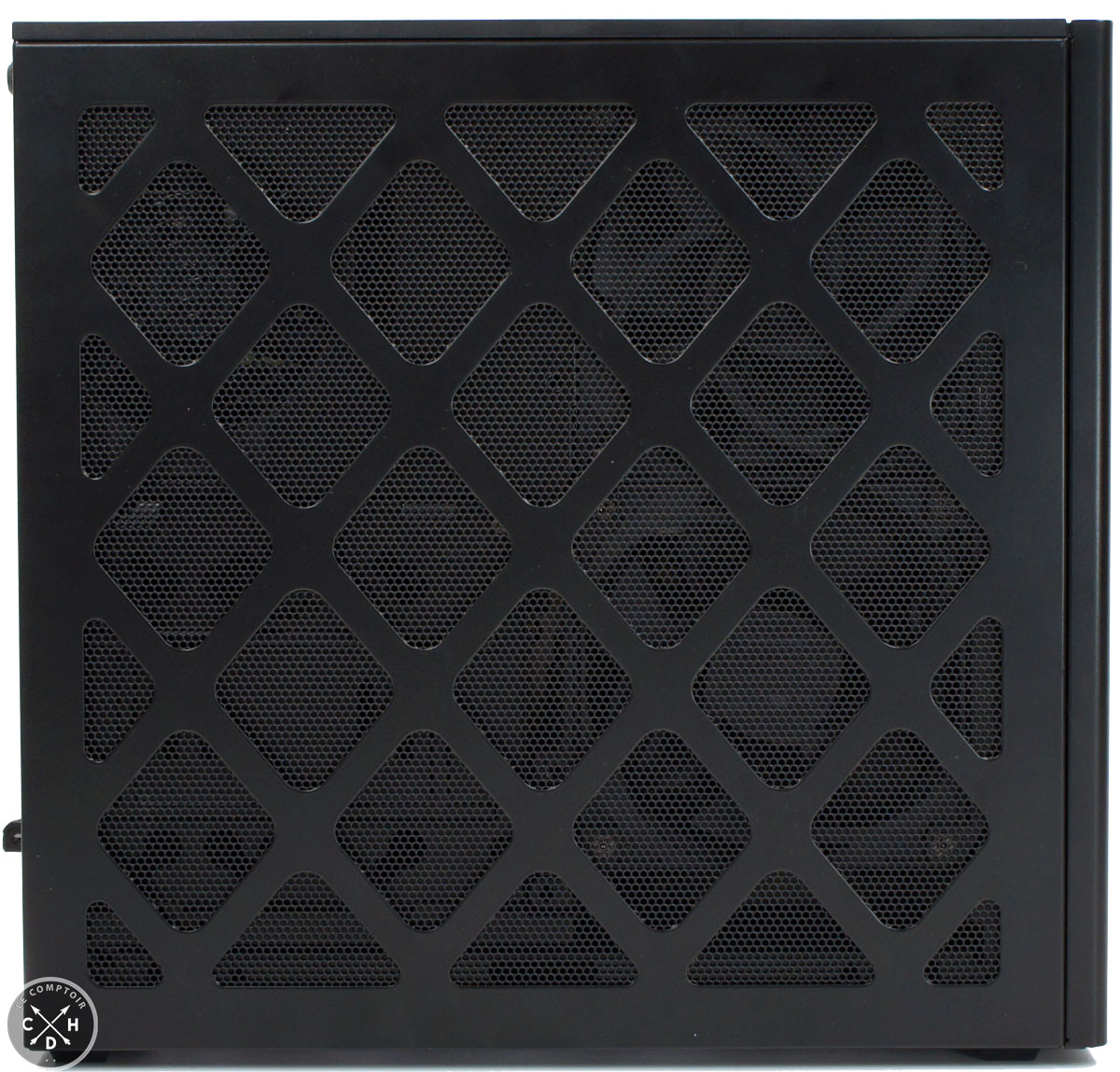

Quand on le regarde de côté ! [cliquer pour agrandir]

Les dimensions de l'engin sont de 318 mm de hauteur, 129 mm de largeur et 337 mm de profondeur. On passe ainsi des 8 litres d'un Dragon Canyon, à près de 14 litres pour cette 13ème édition.

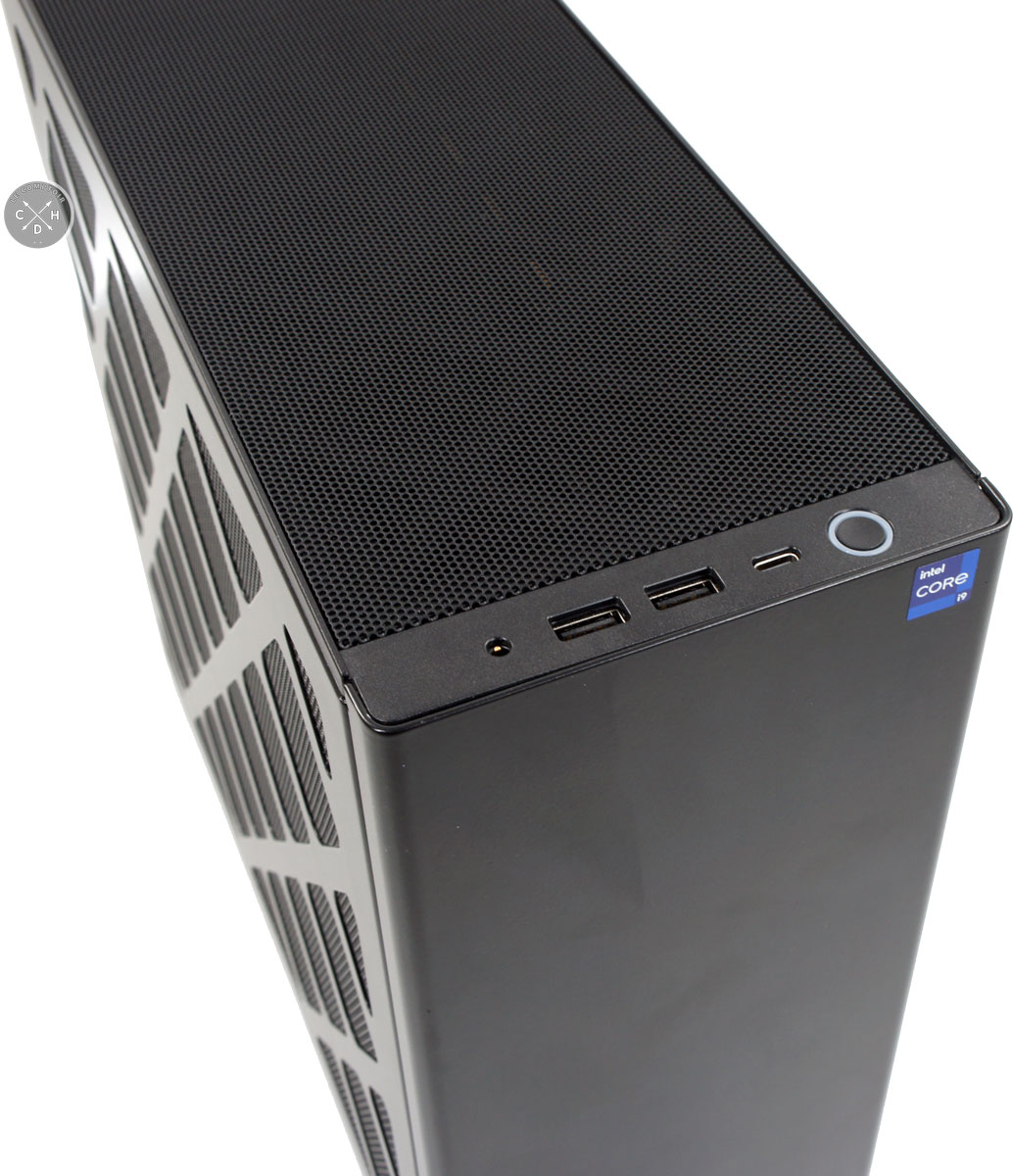

La façade en alu du boîtier ne porte pas la tête de mort habituellement visible sur ces modèles, mais un nouveau design pyramidal. Le reste de la carcasse est ouvert puisque constitué de panneau en mesh. Sur le haut du boîtier, le front panel met à disposition deux ports USB 3.2 Gen1 de Type-A et un port USB Type-C Gen2x2. Vous aurez également un connecteur Mini Jack 4 pôles pour votre audio.



Sur l'arrière, nous découvrons la connectique disponible sur le Compute Element. Elle se compose de six ports USB 3.2 Gen2 de Type-A et deux ports Thunderbolt 4/USB 4.0 Type-C. L'affichage pourra se faire via l'iGPU du processeur. Vous disposerez pour cela d'un port HDMI 2.1 TMDS.

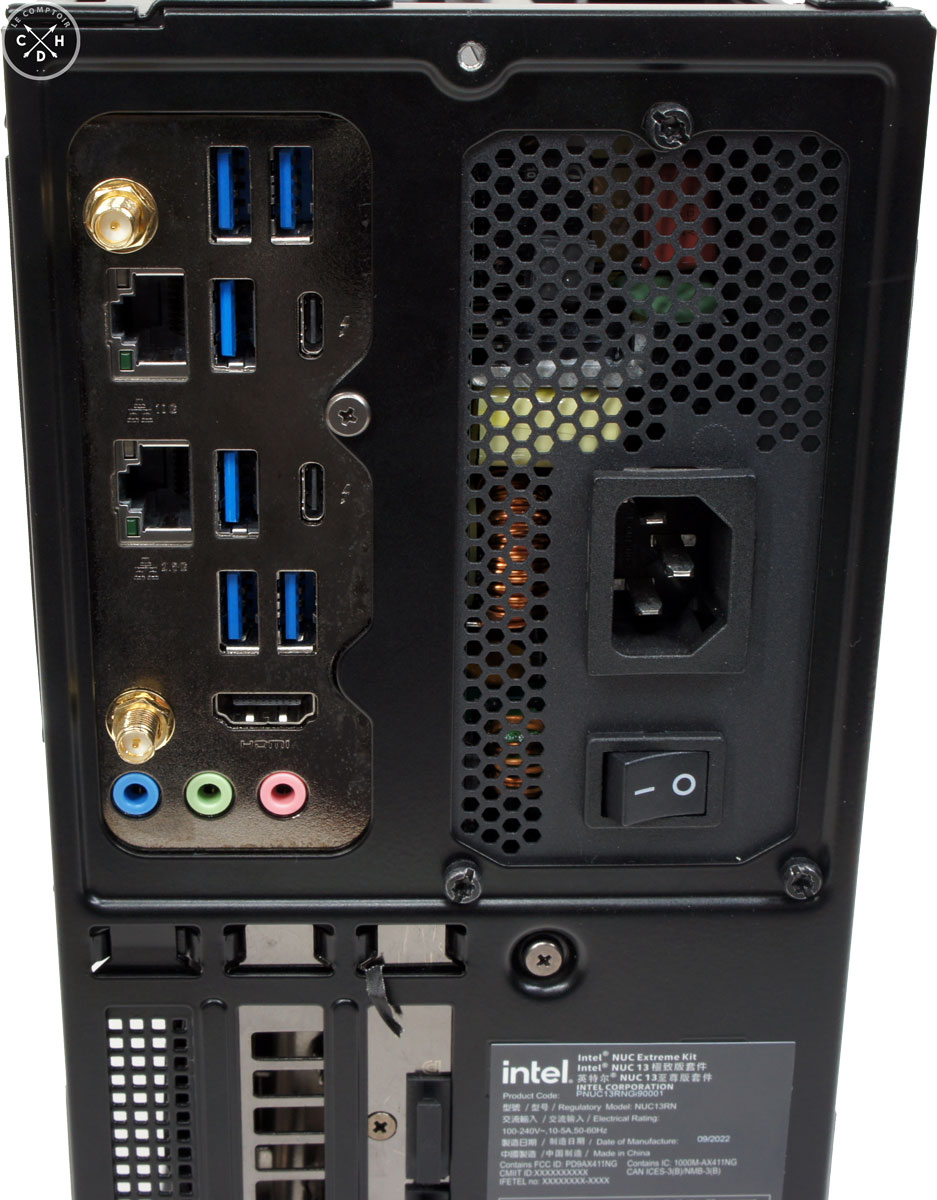

 La connectique externe du boîtier [cliquer pour agrandir]Les E/S du Compute Element [cliquer pour agrandir]

Toutes les extensions dispo sur le châssis



Pour vous balader sur les internets, Intel charge aussi sa bestiole. Vous trouverez un port RJ45 2.5 GbE, un second port 10GbE, et du WiFi 6E. Tout ça est piloté par une horde de puces de dernière génération (Intel i226-V, Marvell AQC113 et Intel Killer AX1690i). Et pour terminer, le son se trouvera également ici avec les E/S audio habituelles.



• L'intérieur

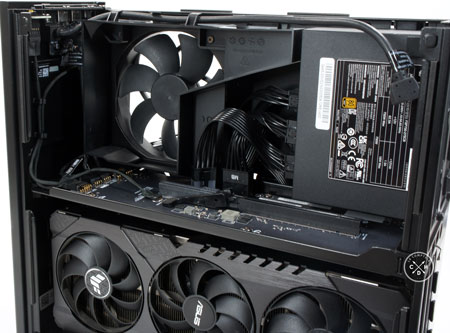

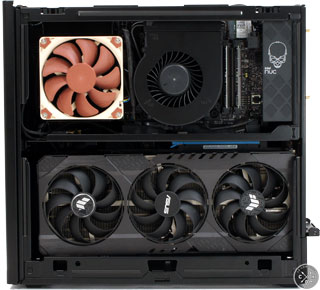

Quand on retire les panneaux [cliquer pour agrandir]L'autre face du Raptor [cliquer pour agrandir]

L'intérieur du "NUC"



Pour entrer dans le NUC, vous devrez vous débarrasser d'une vis à main placée sur l'arrière. Une fois celle-ci retirée, vous pourrez enlever le dessus qui maintient les parois.



Le système de refroidissement super balaise !

Le dissipateur fait la taille du PCB



Une fois la vue dégagée, on constate que le Compute Element a bien changé. Le carénage a disparu, laissant entrevoir le dissipateur énorme nécessaire au refroidissement du gros CPU livré ici. Le petit radiateur à gauche ne dispose pas de ventilateur d'origine, mais vous pouvez y coller un 80 mm. Le blower est toujours de la partie sur cette version. On voit également la belle RTX 3000 qui assurera l'affichage sur notre kit de presse.



Le nouveau design du Compute Element

C'est là que tout prend place

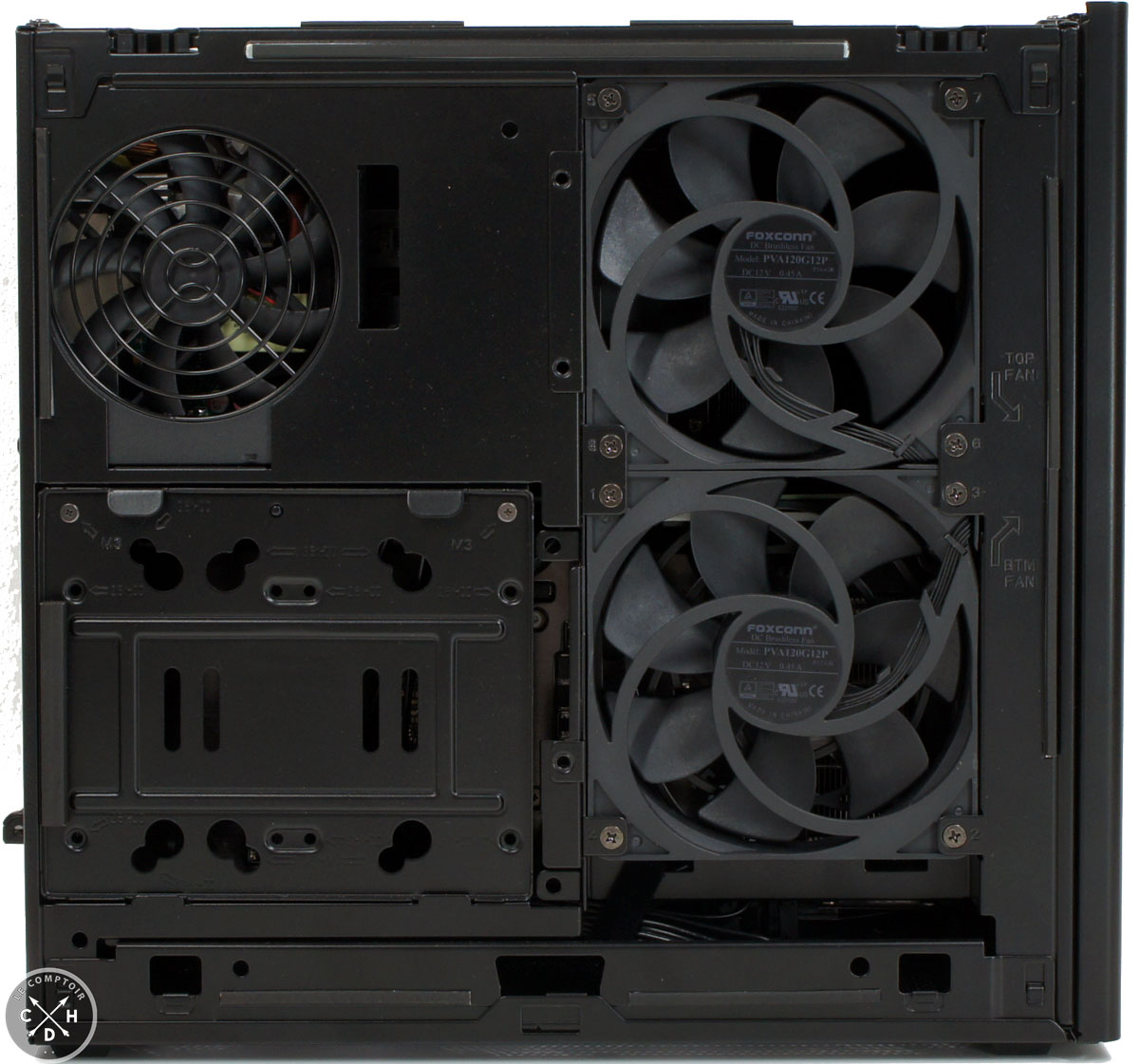

On retourne le châssis pour découvrir deux énormes ventilateurs de 140 mm placés en extraction. Le reste de l'espace est occupé par le bloc d'alimentation SFX de 750W 80+ Gold. Elle dispose d'un connecteur 12VHPWR des fois que vous ayez l'idée d'y coller une RTX 4090. Oui ça rentre si vous vous posiez la question ! Pour finir, vous aurez également un support pour deux SSD SATA.



L'arrière de la carte mère et les trois emplacements NVMe

Une partie du stockage prendra place ici

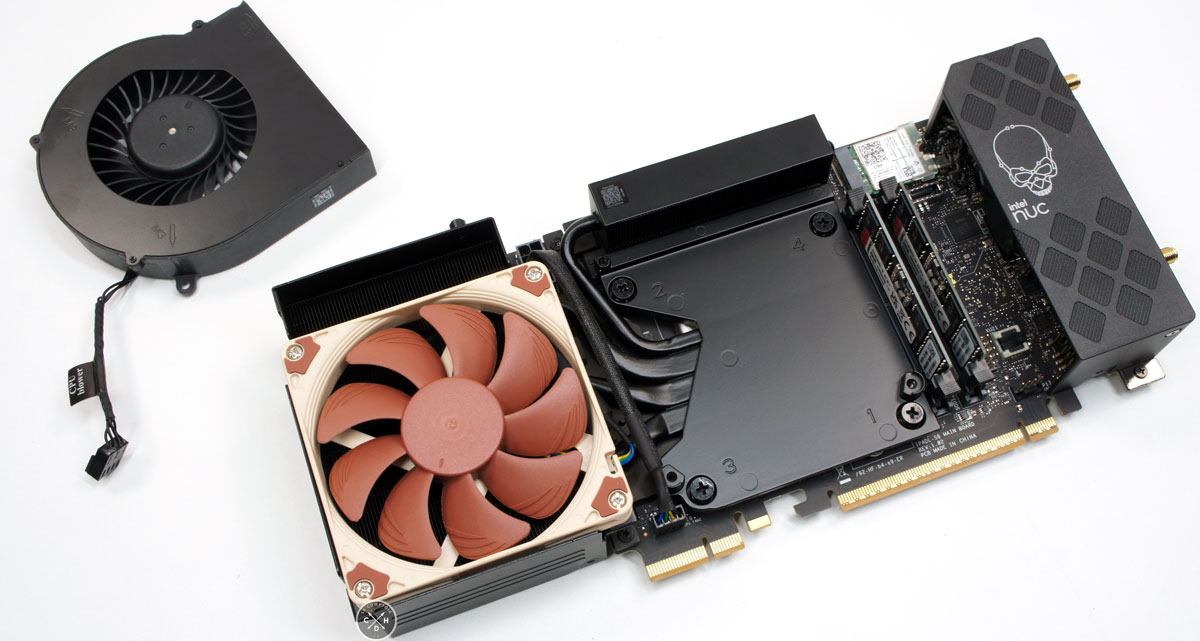

La base board version Raptor Canyon [cliquer pour agrandir]On démonte tout ça et on découvre le système de refroidissement. Il s'agit d'une chambre à vapeur surmontée du blower et équipée d'un radiateur périphérique. Le processeur est posé sur un socket LGA-1700. Vous pourrez le changer si besoin. À l'arrière nous avons trois emplacements NVMe PCIe 4.0 pour le stockage.



La base board dispose de son lot de connectique elle aussi. Elle supporte tous les slots du Compute Element, le PCIe 5.0 16X pour la carte graphique et les deux connecteurs SATA pour votre stockage 2.5". Ventilation et audio sont également raccordés à cette carte. On remarque la structure en deux parties du connecteur du Compute Element. Nous avons le PCIe pour la communication générale, un contacteur spécifique qui semble fournir du jus à la carte, et un slot PCIe 4X pour finir.
