Test • Lian Li PC-X510

• Présentation

Le monolithe

La vue du carton annonce la couleur. Le Lian Li PC-X510 est volumineux. Les dimensions donnent le tournis, mais n'empêchent pas l'engin d'être classé dans la catégorie des moyen tour. Nous avons mesuré 620mm des pieds à la tête, 240mm d'une épaule à l'autre et 436mm de tour de taille. Le poids du petiot est de 7.8 kg, merci l'aluminium. Un seul mot nous vient pour décrire l'engin : sobriété ! Oui, l'abondance d'aluminium, associé au design épuré laisse transparaitre cette impression. Ce qui choquera le plus c'est la taille !

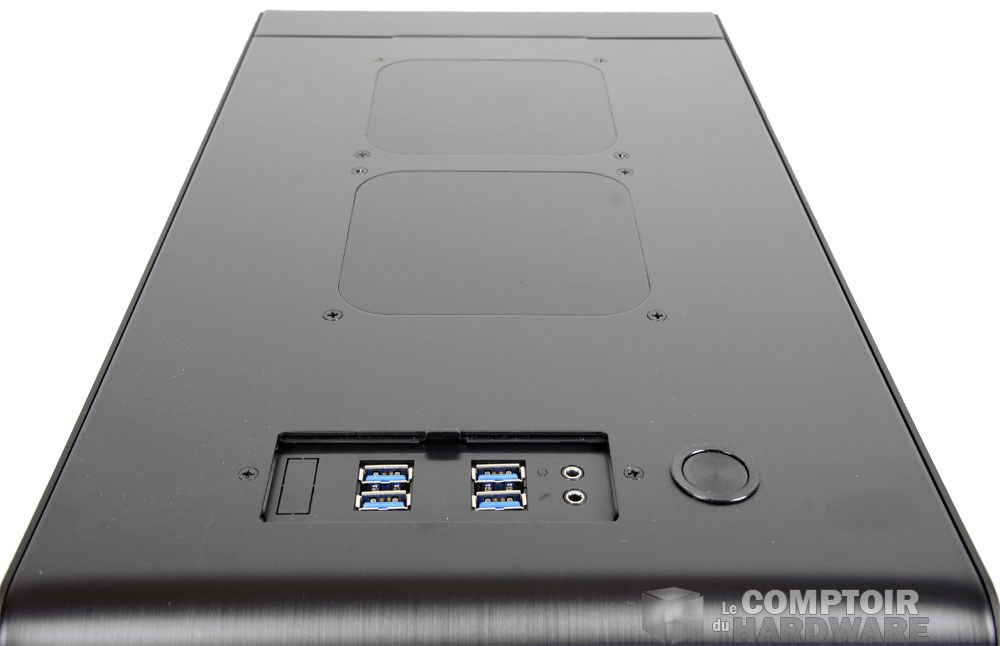

En faisant le tour du propriétaire, nous notons deux ou trois petites choses intéressantes. À commencer par le top. Sous une petite trappe se cache le front panel. Composé de 4 USB 3.0 et des E/S audio, il n'est pas très fourni, mais sera suffisant. Derrière lui se cachent deux emplacements pour ventilateur de 120mm. C'est tout ici.

Le tour de la boite

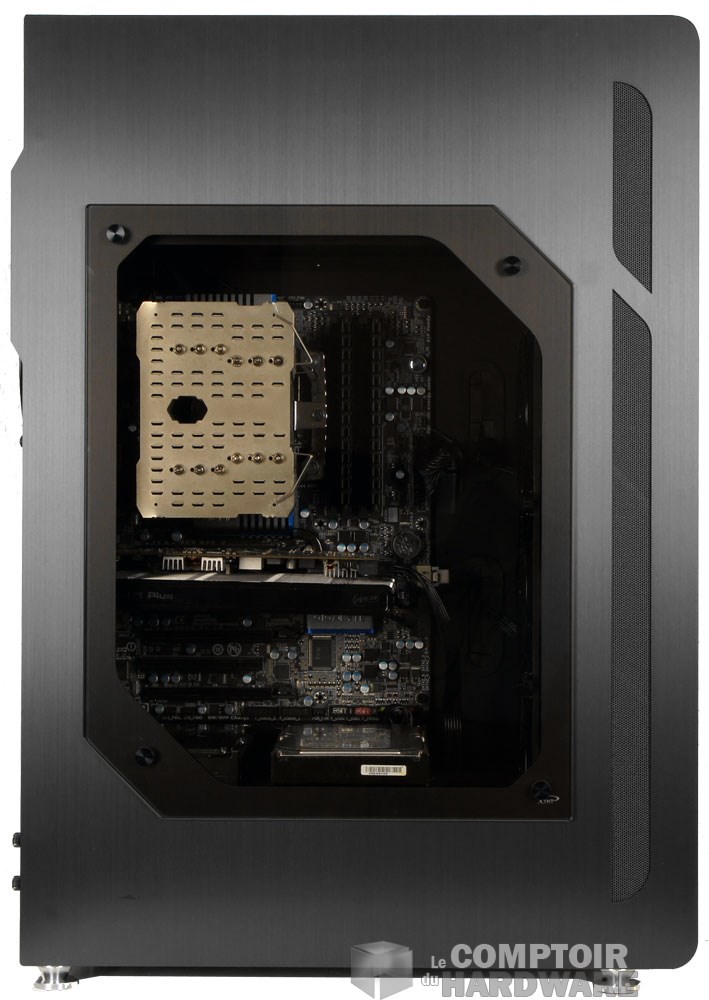

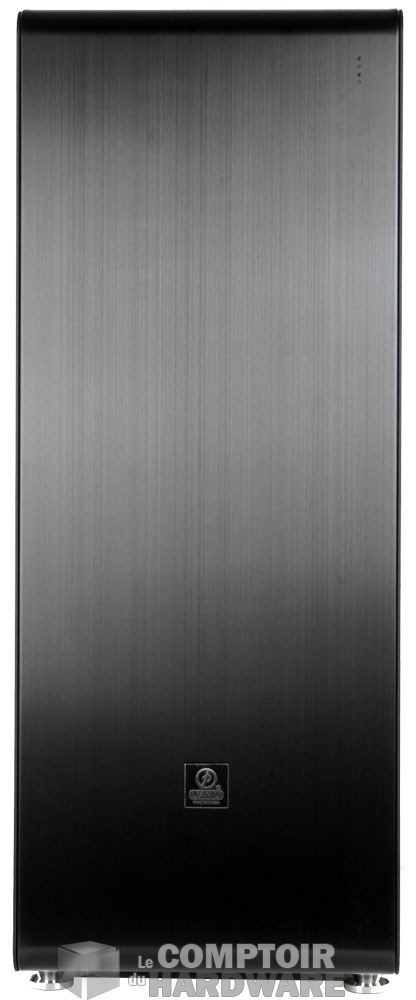

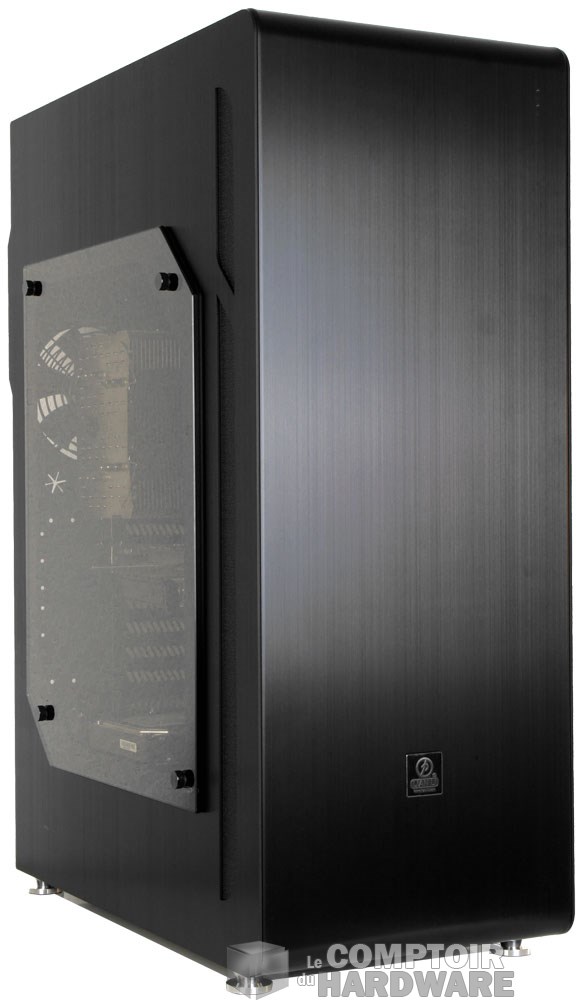

La façade ne laisse rien paraitre, même pas une baie 5.25" ! Les côtés sont eux équipés d'évents qui permettent à l'air frais de circuler convenablement dans le boîtier (nous le vérifierons par ailleurs). Les panneaux latéraux sont très vastes et se retirent facilement grâce au système de picot que nous vous avons déjà présenté. Celui de gauche à une grosse particularité, il est équipé d'une fenêtre en verre trempé. Lian Li a une nouvelle fois eu l'intelligence de la fixer avec des vis à main qui faciliteront le démontage et le nettoyage si vous êtes maniaque.

La ventilation arrière

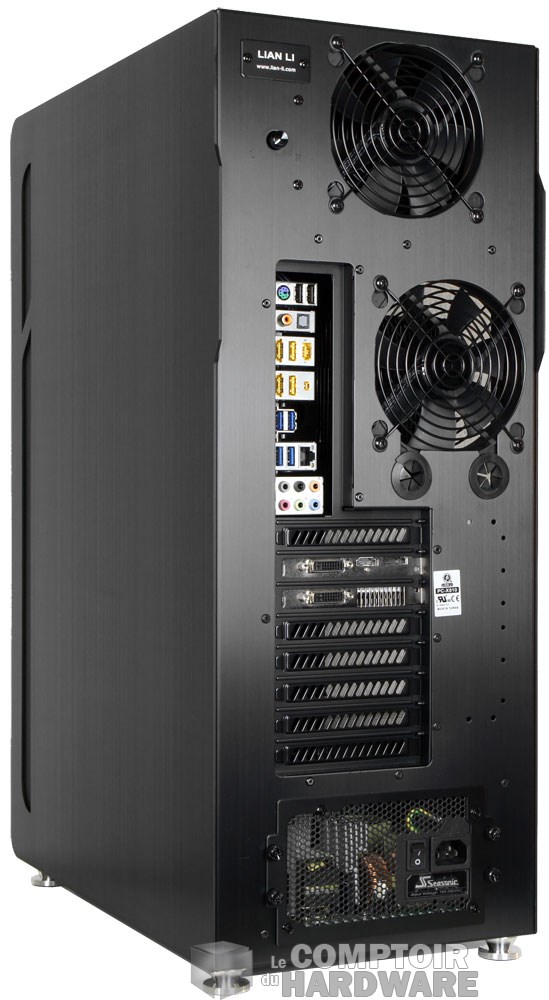

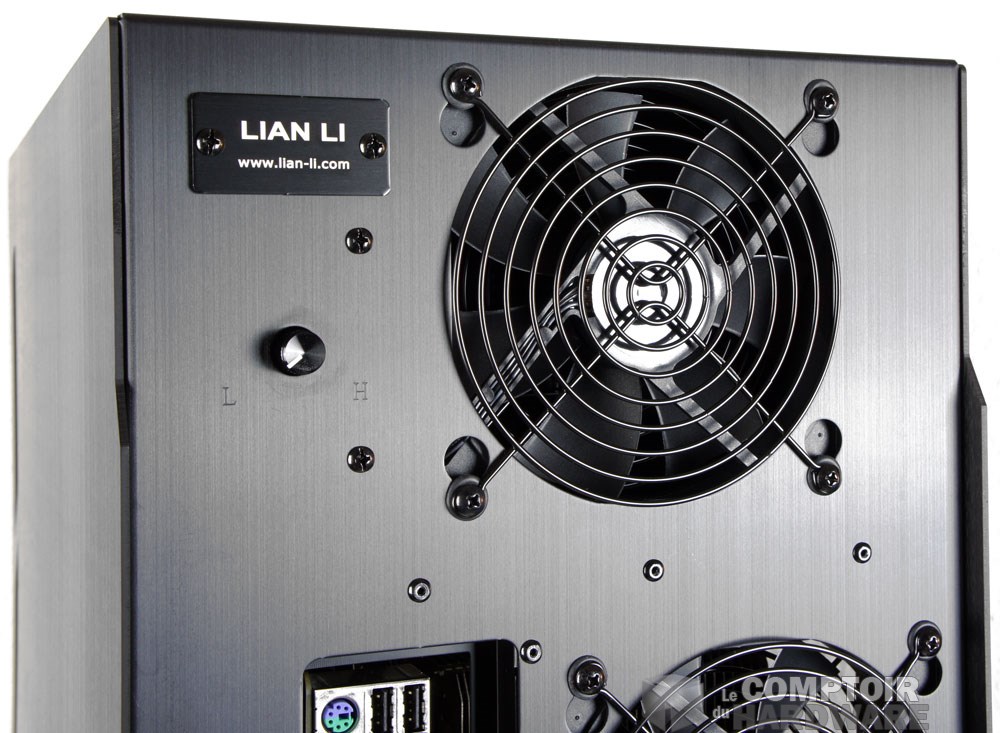

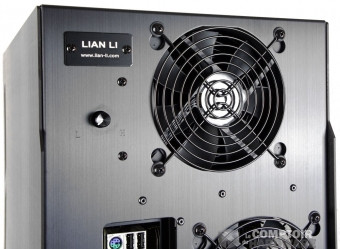

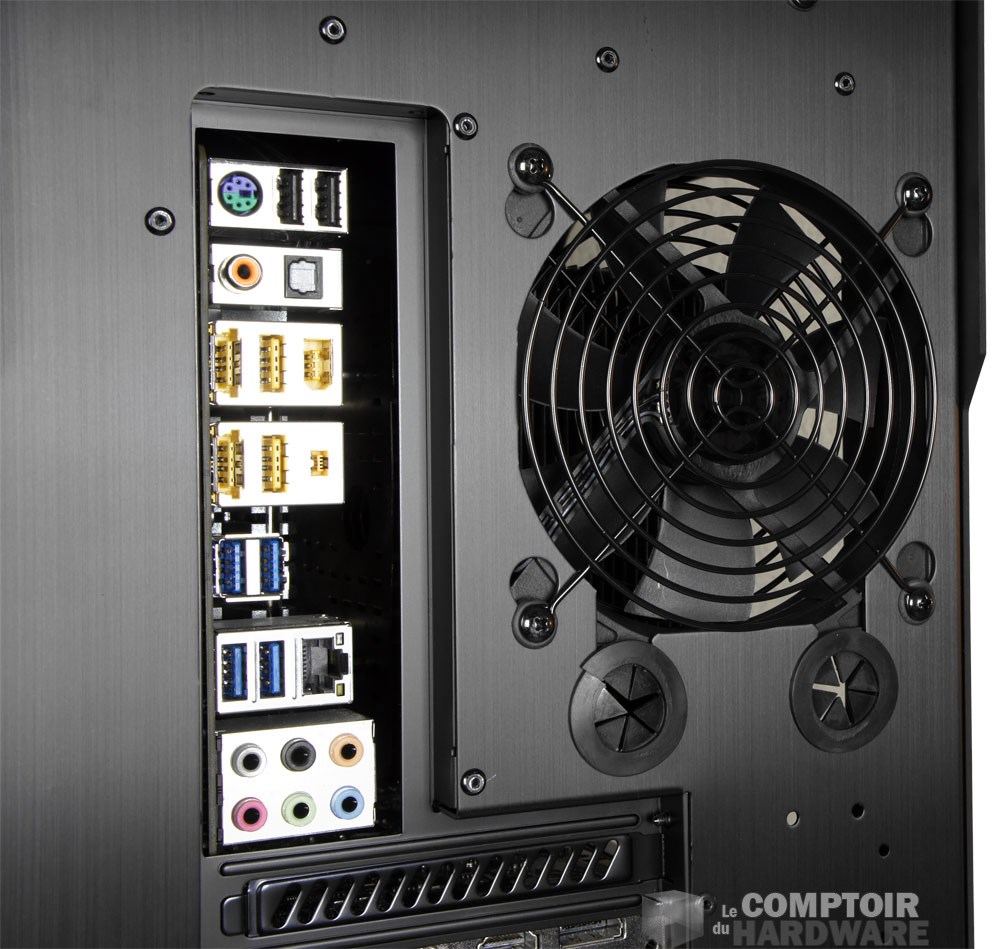

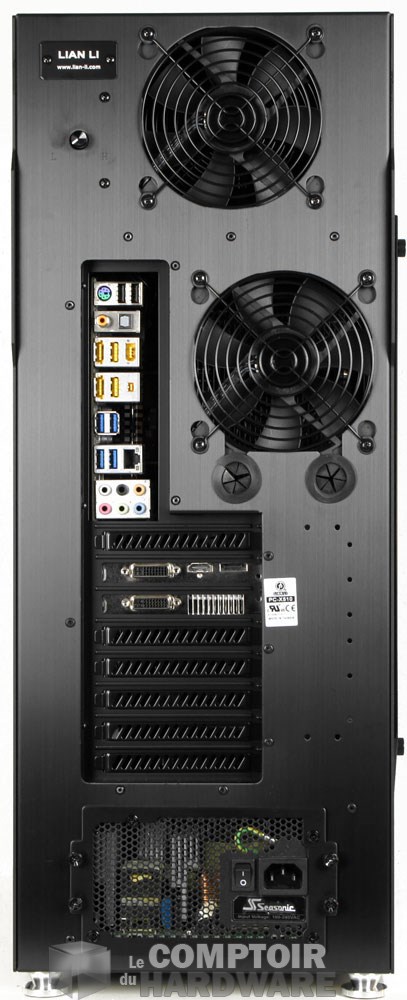

L'arrière est assez intéressant puisque l'on peut y voir de bas en haut : l'emplacement de l'alimentation avec son cadre de support, huit slots d'extension et pas sept, ainsi que deux ventilateurs de 120mm; oui, deux, ça vous dérange? Le premier est placé face à l'emplacement du dissipateur CPU comme à l'accoutumée, mais il dispose de passes-cloison qui permettent de faciliter la mise en place d'un système de watercooling AIO sur l'emplacement. L'autre ventilateur est positionné plus en hauteur, et nous verrons ce qui se cache derrière en ouvrant la bête. Entre les deux moulins est placé un potentiomètre qui permettra de réguler leurs ardeurs. Pour finir, le fond du PC-X510 n'est pas très intéressant et ne dispose que d'un filtre à poussière amovible destiné à protéger le passage de la ventilation du bloc d'alimentation. Si vous vous posez la question, les quatre pieds sur lesquels repose le boîtier sont en alu aussi.

Ce que l'on peut déjà vous dire à ce stade c'est que le boîtier ne souffre d'aucun problème d'assemblage, ni même de finition; C'est du grand art. Mais peut-on en dire de même de l'intérieur?

Petit tour chez Alain

Côté face et côté pile

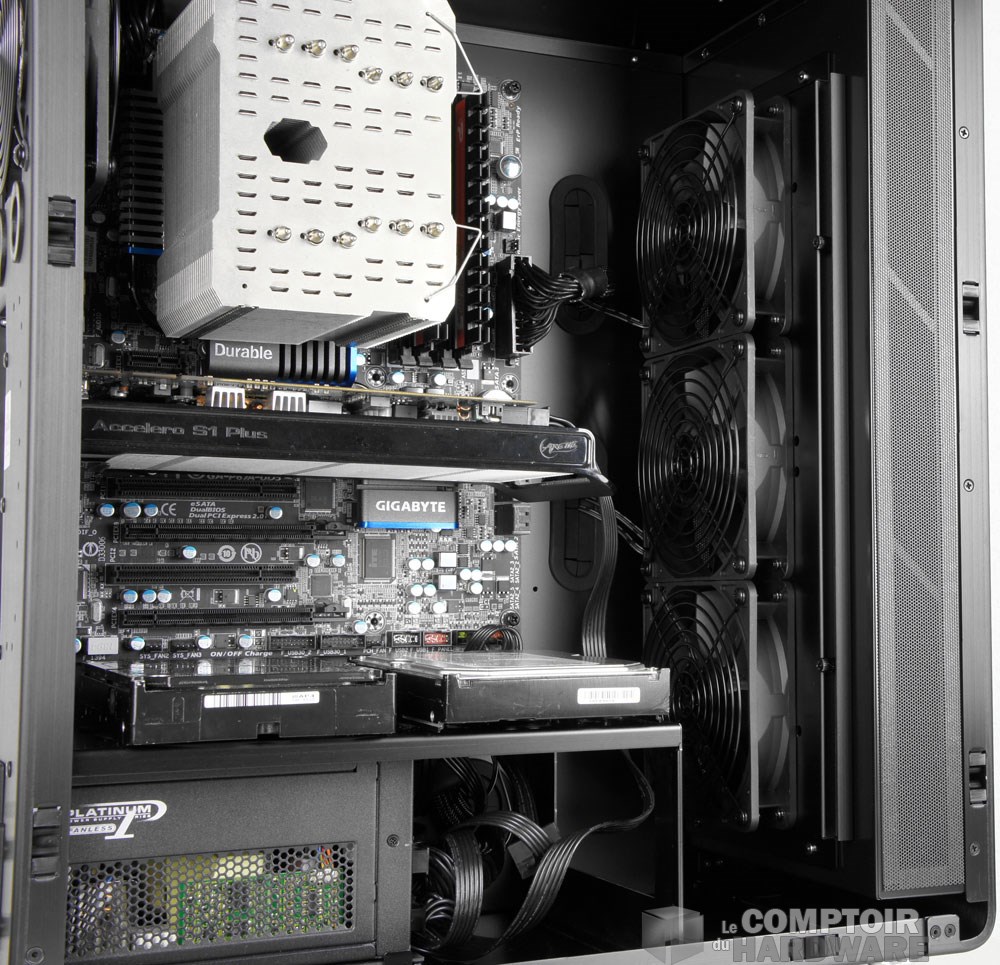

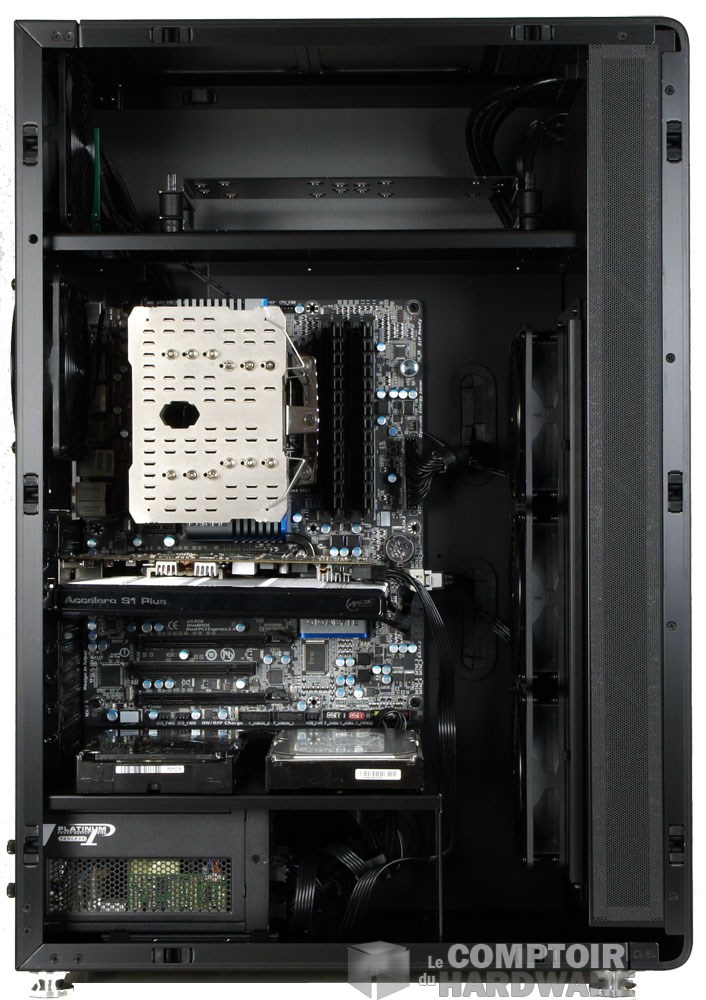

On retire les panneaux en tirant généreusement dessus pour les libérer de leur système de rétention. Une fois enlevés, on se croirait dans une grotte tellement il y a de l'écho. Chez Lian Li on ne fait pas les choses à moitié  et ce qui tape directement à l'oeil c'est la présence de trois ventilateurs sur l'avant, mais nous y reviendrons. Ensuite, nous découvrons le système compartimenté dessiné par les ingés. L'alimentation tout au fond dispose de son emplacement, dans lequel sont découpés deux passages de câbles sur le dessus et un vers le côté droit. Le bloc aura ici 245mm pour étendre ses jambes. Sur le dessus du compartiment se trouvent deux emplacements réservés au stockage. On peut y positionner deux unités de 2.5" ou 3.5" selon vos besoins.

La partie centrale est réservée à la carte mère et aux éléments qui s'y fixent. Vous pourrez installer du PCB SSi-CEB, ATX ou Micro ATX. Une large découpe est placée au niveau de la backplate pour permettre le montage du dissipateur CPU et des passes-cloison sont placés sur sa droite et au-dessus pour le passage des câbles.

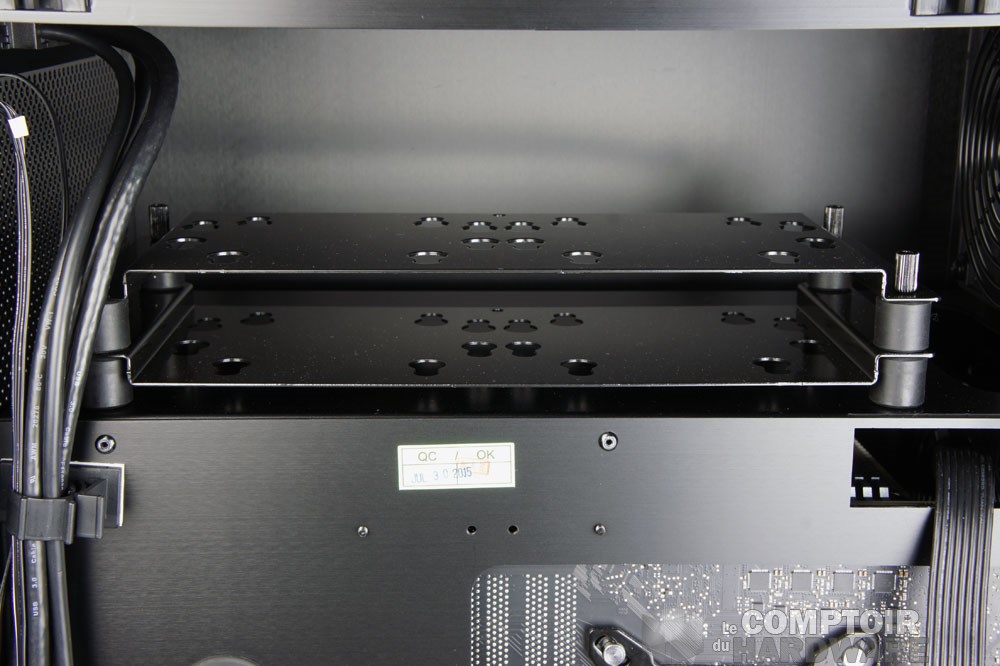

Le compartiment du haut renferme deux supports pour disques durs/SSD. Lian Li en met deux à disposition; ils sont amovibles et permettent l'installation de quatre unités au total officiellement. Nous disons officielement car c'est ce que confirme la fiche technique. Or, il est possible de superposer sur une seul plaque un disque dur de 3.5" et un SSD, doublant ainsi la capacité d'accueil. Les plaques en question sont posées sur des patins antibruit et peuvent être enlevée si vous souhaitez réserver ce compartiment à du watercolling par exemple. Dans ce cas, l'une d'elles peut être recyclée et placée derrière la carte mère pour récupérer deux emplacements si nécessaire.

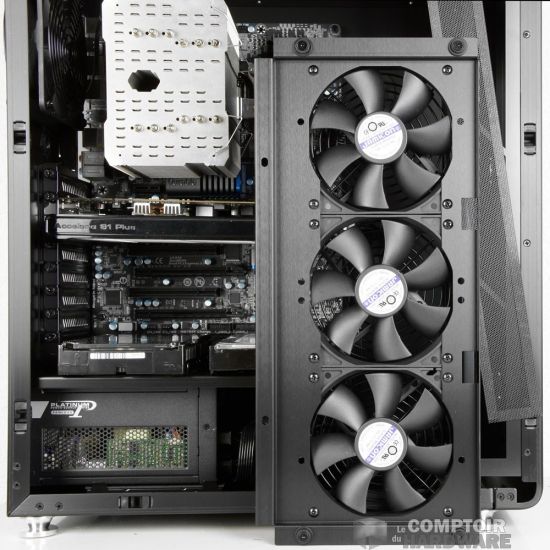

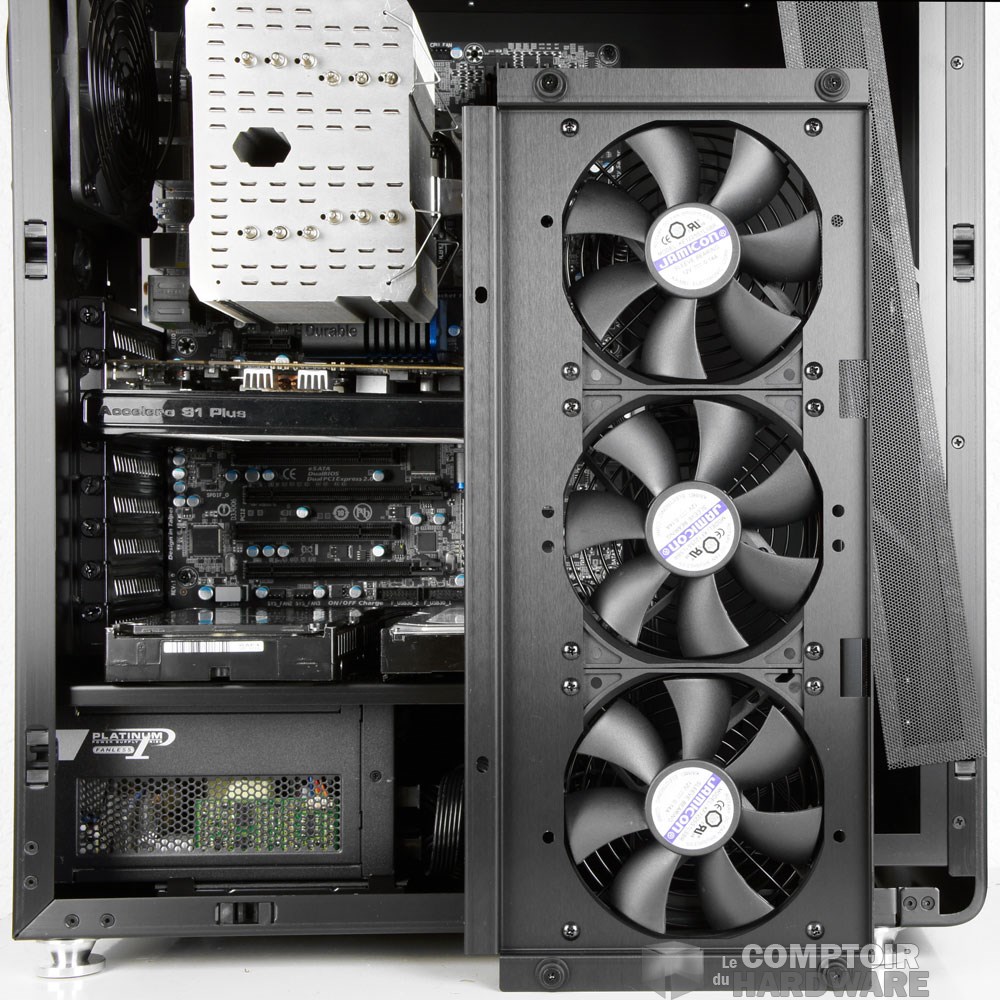

Venons-en à la ventilation avant. Elle se compose de trois ventilateurs de 120mm disposés sur un plateau amovible. Vous pourrez remplacer cette soufflerie par deux modèles de 140mm si vous le souhaitez, ou un radiateur de watercooling le cas échéant. Les ventilateurs utilisés proviennent de chez Jamicon et font partie de la série KF-1225. La référence n'est pas précise, mais il pourrait s'agir de modèles tournants à près de 2000tpm et annoncés comme peu générateurs de bruit.

La ventilation avant et son support, ainsi que les filtres latéraux

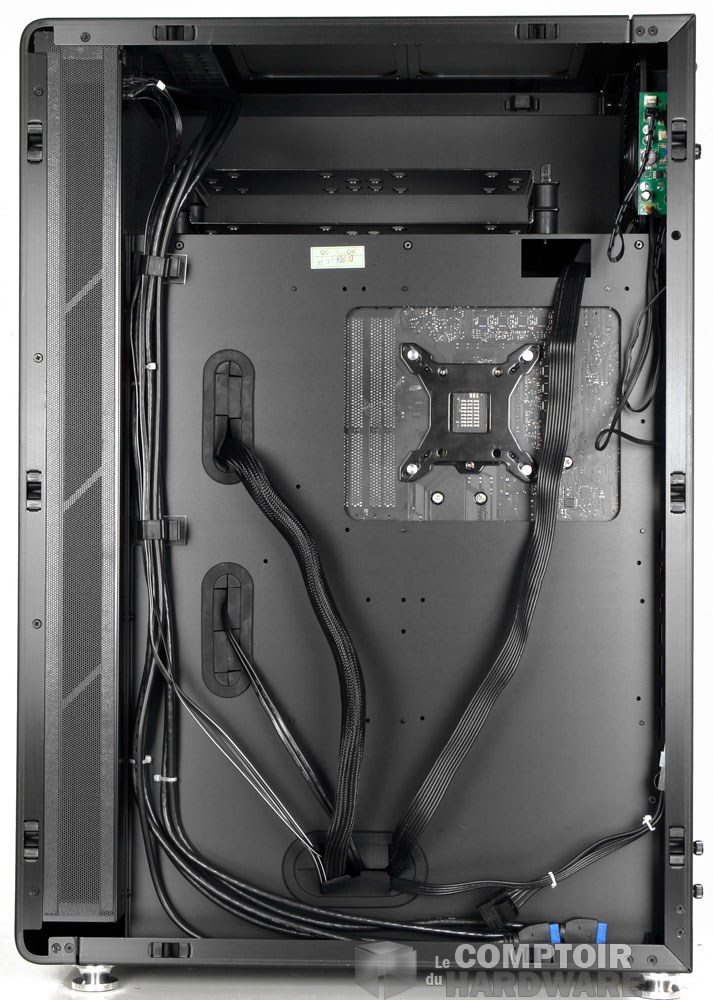

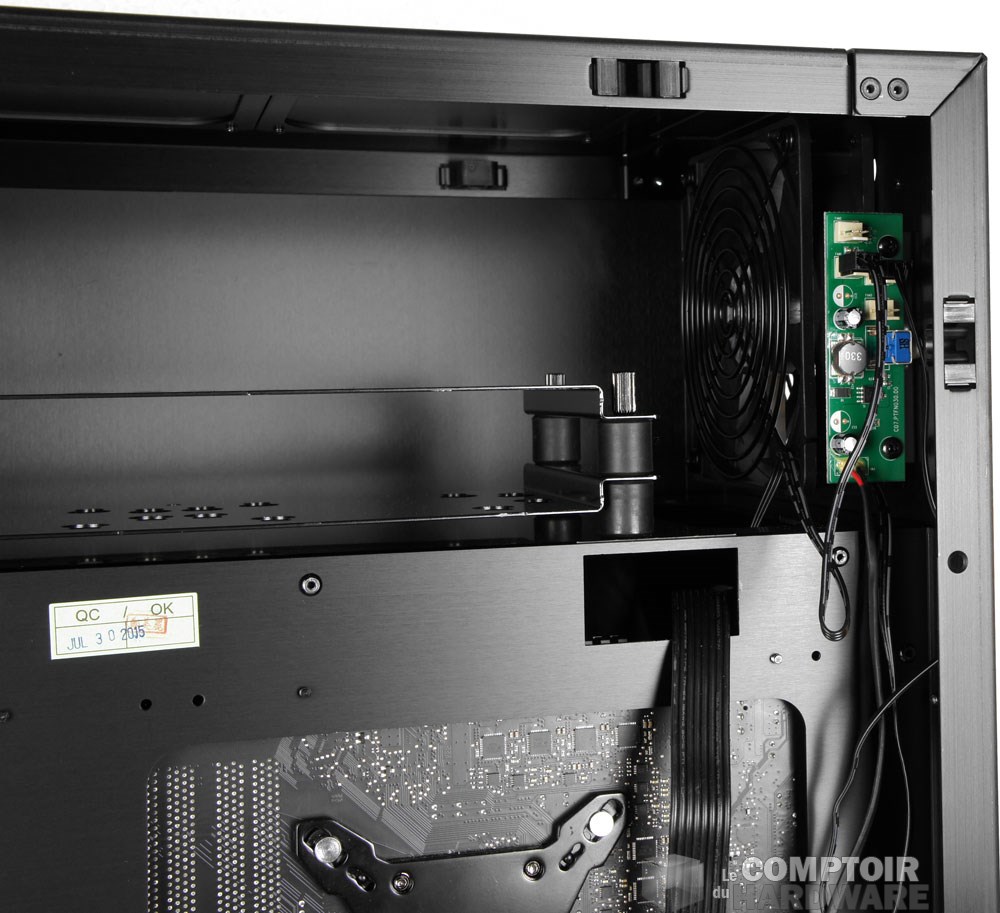

L'arrière du plateau de carte mère dispose de suffisamment de place pour ne pas avoir à se soucier du nombre de câbles qu'on laissera trainer. Sous la découpe backplate, vous pourrez positionner un support de HDD si vous le souhaitez. Quant au régulateur de vitesse présent sur ce modèle, il possède quatre connecteurs 3 pins que vous pouvez démultiplier sans problème. Le tout est alimenté par un connecteur Power-SATA.

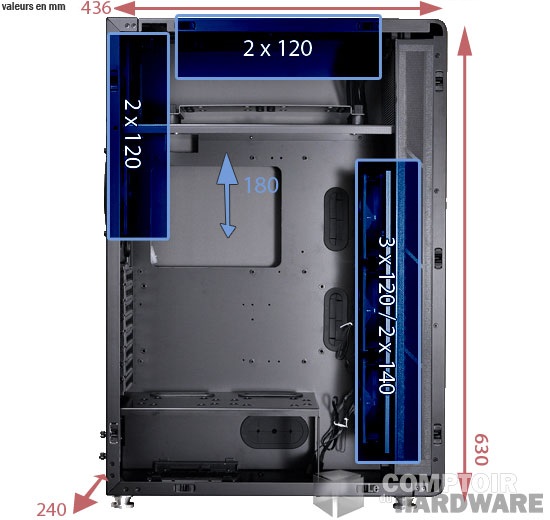

Un mot sur le montage avant de passer aux tests. Le PC-X510 n'impose aucune restriction. Le ventirad CPU aura jusqu'à 180mm d'espace libre, le bloc d'alimentation 245mm comme déjà indiqué et la ou les cartes graphiques iront jusqu'à 330mm. Sur ce point rien à dire. On remarque cependant qu'au niveau du câblage il faudra faire attention. Non pas pour le management, mais juste au niveau de la longueur. Votre bloc devra en posséder un certain nombre et suffisamment long pour pouvoir alimenter tous les disques durs qui seront placés sur le dessus. Pour le reste, ça se passe très bien, avec un système de fixation HDD/SSD toujours simple à utiliser. Petit plus dans ce modèle, la carte mère se fixera avec des vis moletées. Deux dimensions sont disponibles : des courtes à placer dans les coins accessibles et des plus longues qui viendront vous aider quand ça l'est moins. Voilà pour le tour d'horizon du PC-X510. Si ce modèle vous plait, il faudra vous délester de près de 500€. Oui, vous lisez bien : 500€.
