• Présentation

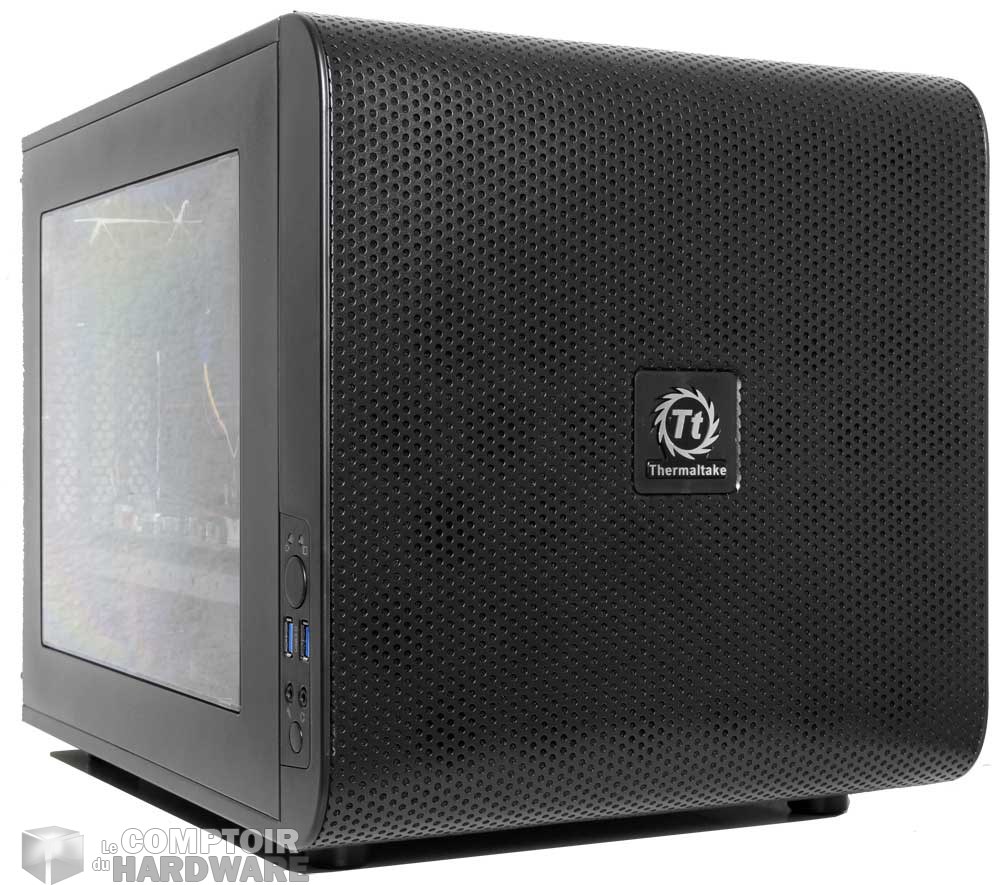

Thermaltake Core V21 de face [cliquer pour agrandir]Core V21 de dos [cliquer pour agrandir]

Le Core V21 vu de face et de dos, ça c'est certain !





Thermaltake Core V21
Couleur Noir
Famille CUbe
Dimensions 336 x 320 x 424 (HxLxP en mm)
Poids 6.5 kg
Matériaux Acier, plastique
Formats de carte mère µATX, Mini-ITX
Baies 5,25" 0
Baies 3,5" 3
Baies 2,5" 3 + 3 (baies 3.5" convertibles)
Restrictions

CPU: 185mm

GPU : 350mm

PSU : 200mm

Connectique en façade 2 x USB 3.0 + 2, I/O Audio HD
Ventilation

1 x 200 à l"avant

Prix officiel

70€

Le Core V21 se présente sous la forme d'une grosse brique plutôt imposante pour du mini boîtier. Ses mensurations parlent d'elles-mêmes : 336mm de hauteur, 320mm de largeur et 424mm de profondeur. Malgré le volume, le poids reste contenu avec seulement 6.5 kilos. Il faut dire que l'acier dont il est composé est fin, sans pour autant montrer de faiblesse !

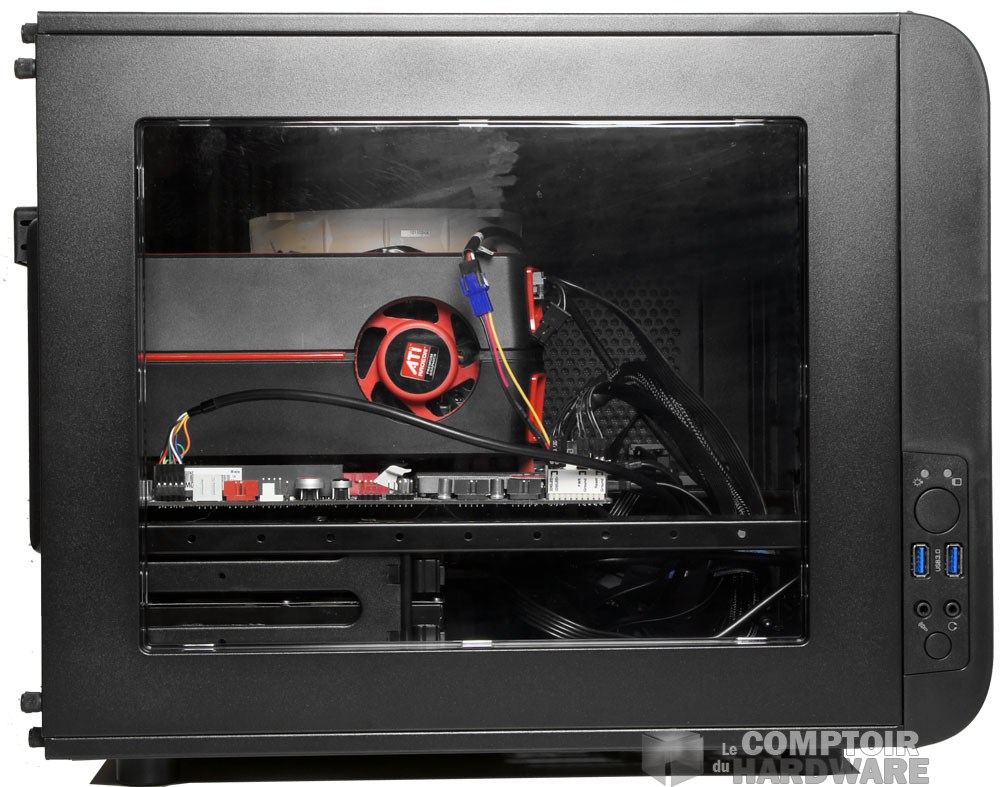

Panneau vitré sur Core V21 [cliquer pour agrandir]



On entame notre tour du propriétaire par la façade comme toujours. L'ensemble est livré dans une robe noire uniquement. On trouve sur l'avant du mesh, beaucoup de mesh. Du mesh à perte de vue même. Donc si ce type de revêtement vous rebute, le Core V21 n'est pas pour vous. Au centre de cette façade se trouve un emplacement carré dans lequel prend place le logo aimanté. Rien de plus ici, si ce n'est le mesh et le logo. Le front panel se situe sur le montant gauche du boîtier. Non, sur le dessus... ce ne serait pas plutôt à droite ? Bref, en fait il sera où vous voudrez qu'il soit. La connectique déportée se compose de deux USB 3.0, des I/O audio, des boutons de mise sous tension et de deux DEL d'activité. Autour du boîtier vous trouverez un panneau vitré qui dès la sortie du carton se trouve sur ce qu'on appelle communément la gauche. Mais rien ne vous empêche de la déplacer sur le haut ou de l'autre côté. Les deux autres panneaux sont très aérés et protégés par de larges filtres à poussière microalvéolés et aimantés. Même punition qu'avec le panneau vitré, vous pourrez les placer où bon vous semble tout autour du boîtier.

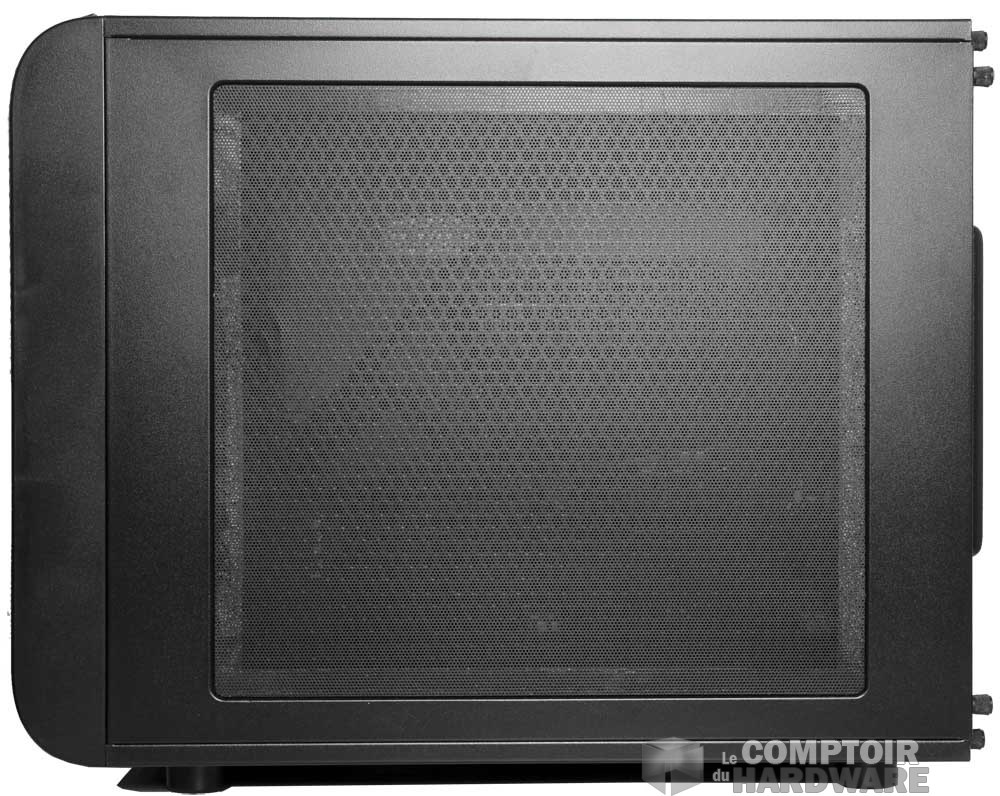

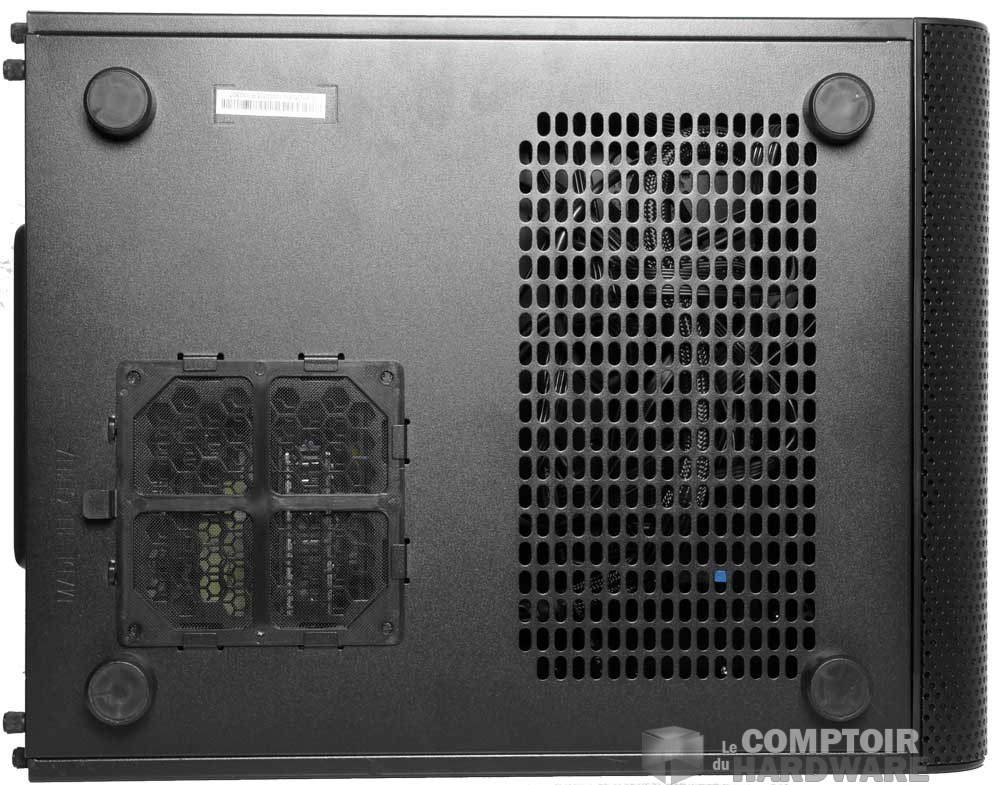

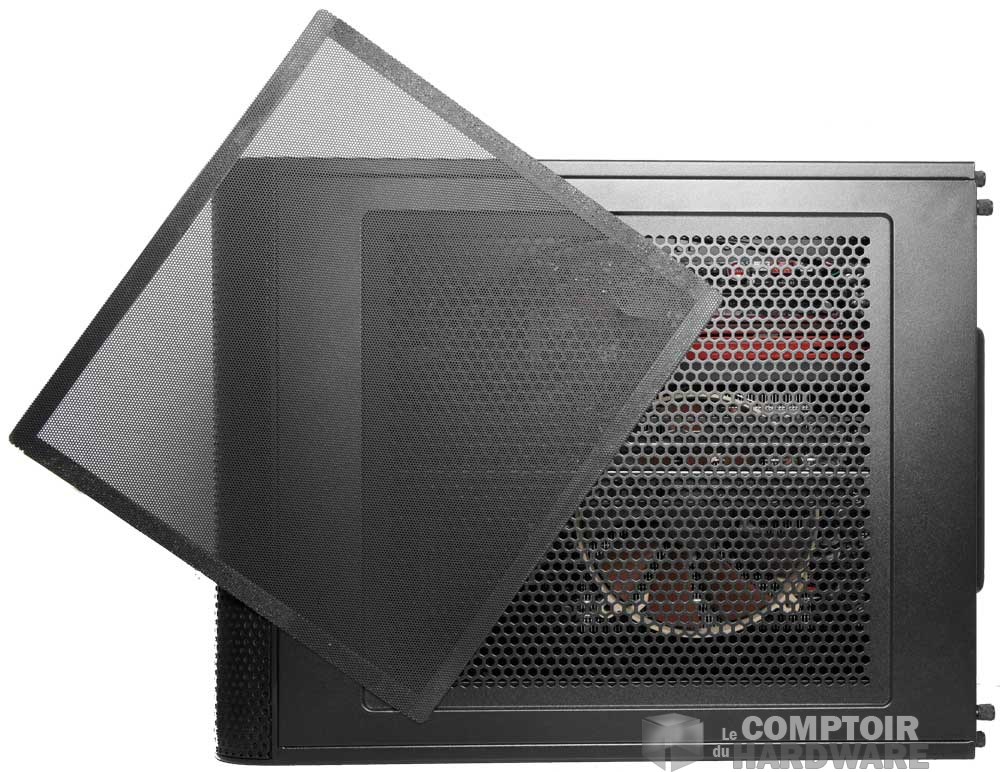

Core V21 - coté sans vitre [cliquer pour agrandir]Core V21 - fond du boitier [cliquer pour agrandir]Le top, enfin sur la version livrée [cliquer pour agrandir]

Le Core V21, dans sa configuration d'origine : côté, dessous et top

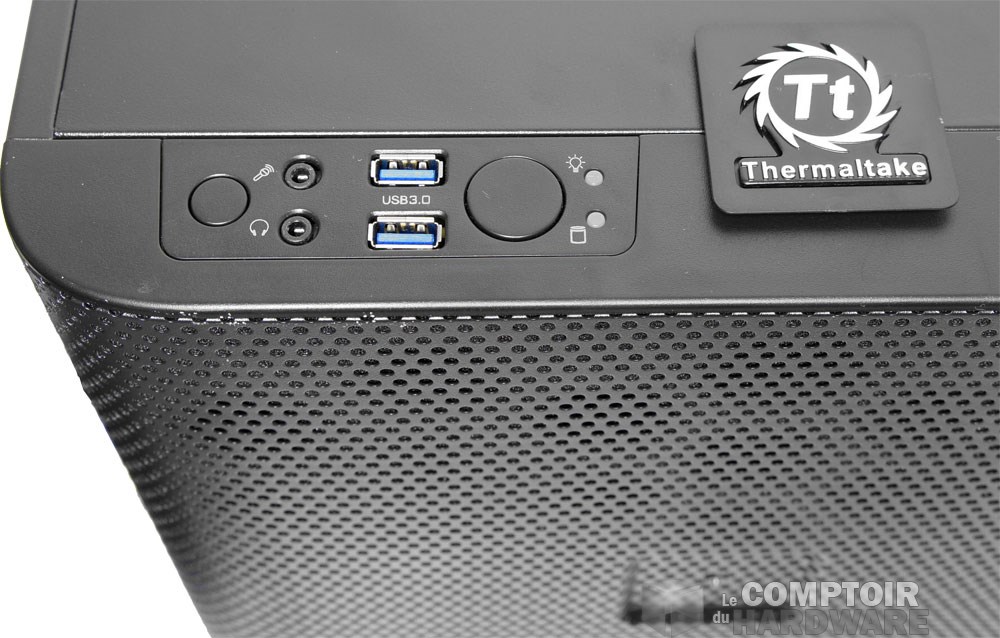

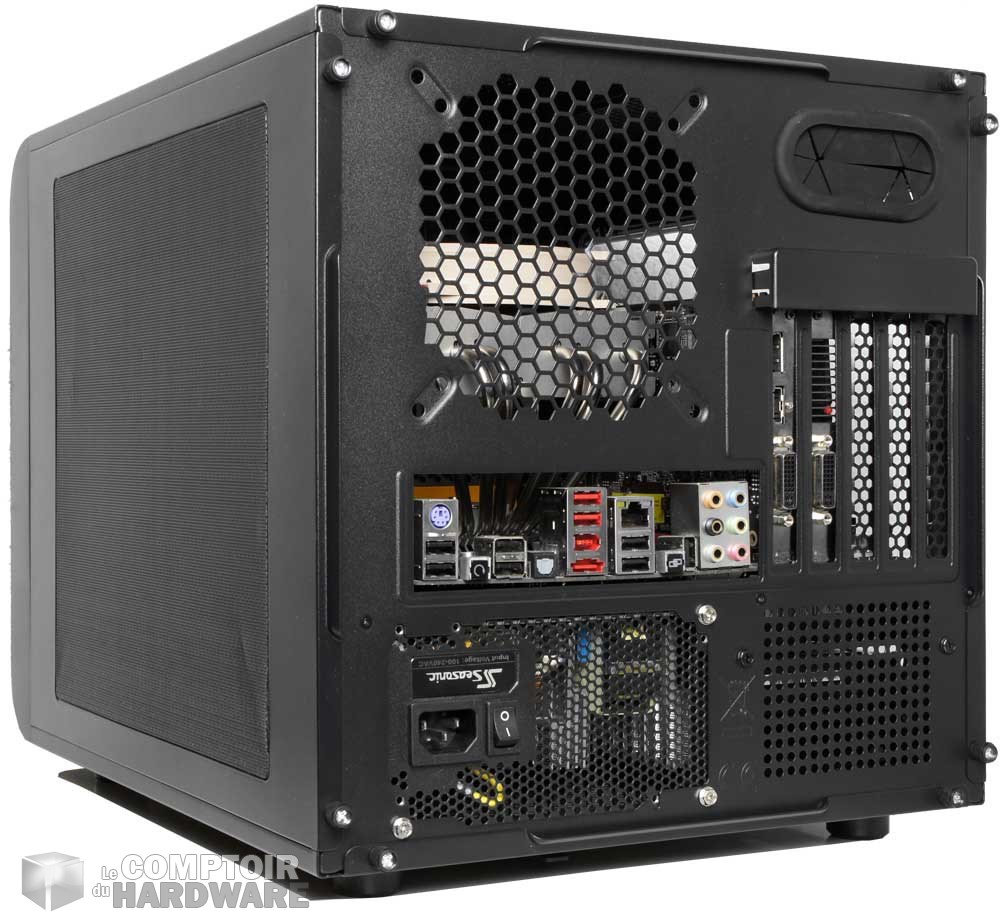

La connectique déportée sur le Core V21 [cliquer pour agrandir]L'arrière de l'engin nous dévoile quelques détails de l'intérieur. La carte mère est à l'horizontale, mais si ça ne vous plait pas rien ne vous empêche de la retourner... Pour le coup, au-dessus de l'emplacement de carte mère se trouve un emplacement pour ventilateur de 120 ou 140mm. On peut également voir sur cette face un passe-cloison qui permet de faire circuler vos tuyaux de WC et juste en dessus cinq slots d'extension. L'alimentation quant à elle est derrière la carte mère, enfin en dessous... ça dépend. Le fond du boîtier possède son lot d'aérations également. La première se situe au niveau du bloc d'alimentation (si vous gardez votre carte mère à l'horizontale) et possède un filtre amovible microperforé cette fois-ci. Devant tout ça se trouve une large aération de 120 x 240 non protégée. Le boîtier reposera sur quatre pieds équipés de patins en caoutchouc.



Petit tour chez Alain



A poil le Core V21 ! [cliquer pour agrandir]

Le Core V21 sans ses panneaux



Pour accéder à l'intérieur du Core V21, il faudra retirer des vis moletées. L'engin en possède deux par panneaux, donc il y a de quoi faire. À la sortie du carton, la carte mère est donc à l'horizontale. On trouve en dessous et du côté gauche trois baies 3.5" qui peuvent accueillir vos unités de stockage. Elles sont compatibles avec des modèles plus petits bien entendu. L'avant est laissé vide et permet de ranger vos câbles. De l'autre côté se trouvent trois supports pour unités de 2.5". Ces supports ne sont pas figés à leurs emplacements, vous pouvez les rapprocher ou les enlever s'ils vous sont inutiles. Si par contre vous vous en servez, il suffit d'y glisser vos SSD sans rien faire de plus. N'oubliez pas de les brancher pour que ça fonctionne par contre.

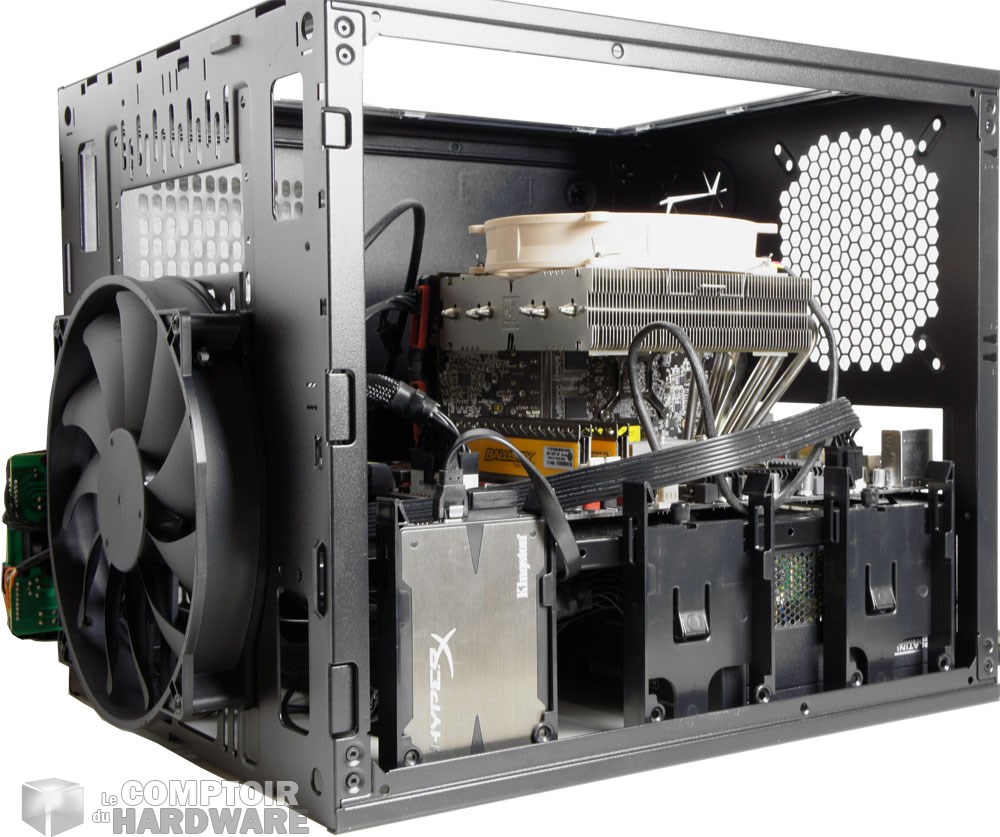

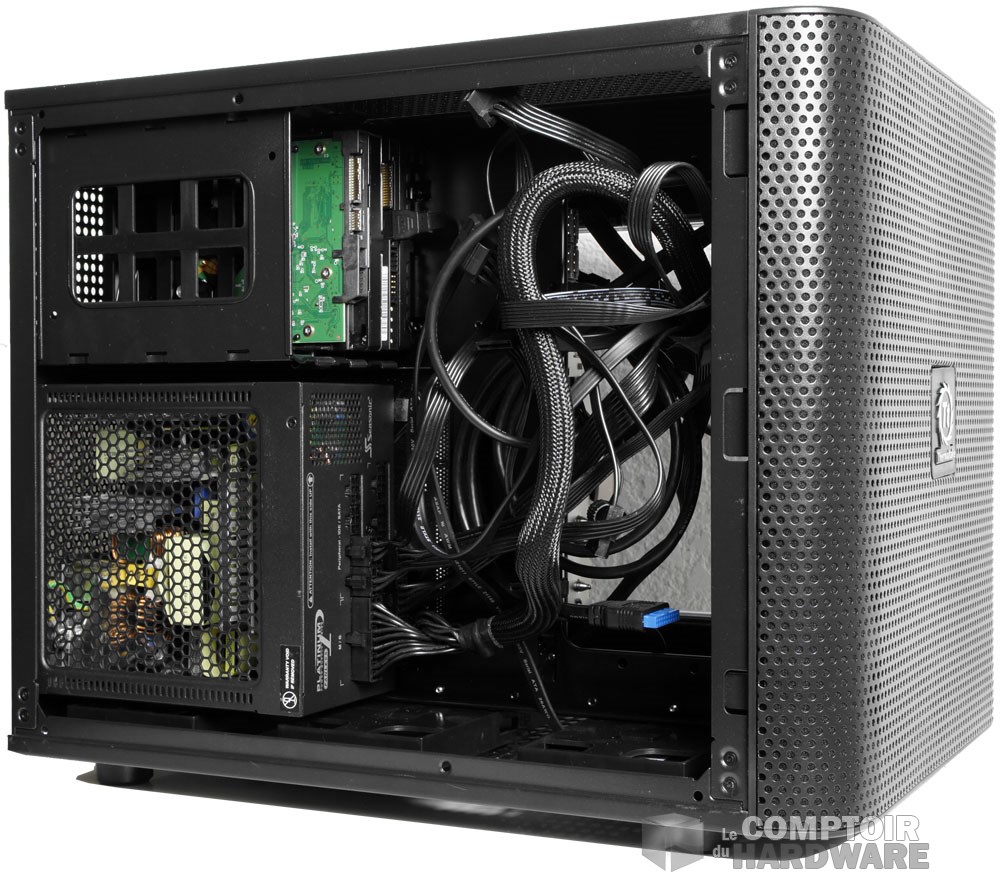

Core V21 : racks 3.5 [cliquer pour agrandir]Core V21 - Baies 2.5 [cliquer pour agrandir]

Stockage, alim et ventilo du Core V21



Derrière ces supports nous retrouvons le bloc d'alimentation qui en l'état ne passe pas pour prendre sa place. Il faut démonter le fond du boîtier pour accéder à l'emplacement. Le plateau de carte mère, compatible Micro ATX et Mini ITX, possède un large accès derrière le socket, ce qui permet la mise en place d'un ventirad sans avoir à démonter plus que le bloc d'alim. Au-dessus de la carte mère, nous découvrons des supports pour ventilateurs. Il s'agit de quatre rails permettant d'installer quatre modèles de 120mm ou deux modèles de 140mm. Étant donné qu'ils sont amovibles, vous pouvez les placer où vous le voulez. Ils n'iront par contre que par deux sur les côtés.



Jusque là nous n'avons croisé aucun ventilateur. Le Core V21 n'est équipé que d'un seul modèle d'origine. Il s'agit d'un gros 200mm placé derrière la façade. Pour y accéder, on la déclipse par l'intérieur. Si ce gros modèle ne vous intéresse pas, l'emplacement est compatible avec deux 120/140mm. Observez les petites ouvertures disposées aux quatre coins du châssis, elles serviront de passage de câbles pour la connectique déportée. Le boîtier étant modulable, le front panel se déplace pour ne pas se retrouver en dessous.

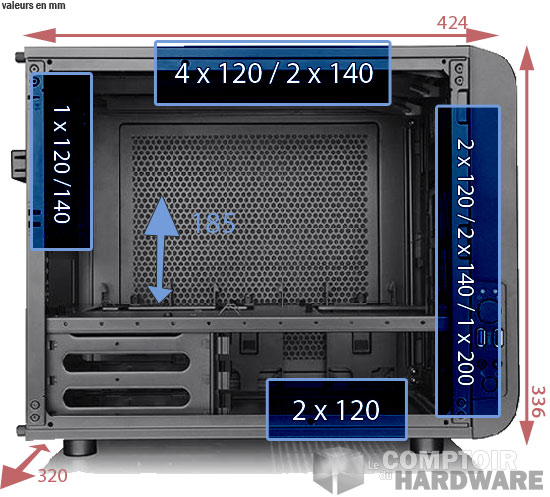

Dimensions du Core V21



Mise en oeuvre

Face avant à nu [cliquer pour agrandir]Le montage n'oppose aucune résistance donc rien de particulier à dire sur cette étape. A plat ou à la verticale, la tâche est extrêmement simple puisque le boîtier est vaste. Une large ouverture permet un agencement correct du câblage, l'espace disponible devant la baie de stockage laisse ensuite de quoi ranger le surplus de connecteurs et les limitations imposées n'en sont pas vraiment. La seule chose qui ne se passe pas comme d'habitude est la mise en place de l'alimentation. Cette manoeuvre nécessite le démontage du fond du boîtier pour y parvenir. Rien de bien sorcier, car il n'y a que deux vis à retirer. À partir de là, libre à vous de conserver le bas en bas ou de le changer de place pour moduler votre boîtier comme vous l'entendez. Sachez seulement que le panneau vitré ne peut pas prendre place sur les faces où seront placées les baguettes de support de ventilateurs.



Dans le Core V21, vous disposerez de 185mm pour étaler votre ventirad, 350mm pour vos cartes graphiques et 200mm pour l'alimentation si vous placez des ventilateurs dans le fond du boîtier. Le volume disponible permet pas mal de folie en terme de configuration. Absolument rien ne lui fait peur. Et si vous manquez de place ? Rien ne vous empêche d'en superposer deux. En avoir deux doublera le prix, logique. Il faudra dans un premier temps se délester de 70€ pour acquérir le premier. Maintenant que vous savez tout, place aux tests.
