• Fouille intégrale de la carte

asrock rx 5700 xt taichi x [cliquer pour agrandir]asrock rx 5700 xt taichi x - vue de derrière [cliquer pour agrandir]



Comme d'habitude, la fouille intégrale est de rigueur et clairement ASRock sait faire dans le très classe sur l'esthétique. Nous sommes loin des design gaming, mais nous avons plutôt le droit à une travail bien réalisé et à la touche Taichi qui rend très bien sur cette carte graphique. Par contre la carte est assez longue et ne sera pas facile à mettre dans toutes les configurations, mais elle se dote d'un RGB plutôt original et intéressant, au moins rien à redire sur l'apparence de cette carte graphique.



asrock rx 5700 xt taichi x - vue détaillée du PCB [cliquer pour agrandir]

Vues de face et de derrière des PCB avec des annotations afin de bien identifier chaque module présent sur la carte.



ASRock revoit totalement la conception du PCB pour sa RX 5700 XT Taichi X et propose quelque chose de plus osé, avec du bon comme du mauvais. En effet, chaque élément de la carte est complètement séparé des autres en étant bien positionné, les composants utilisés sont de bonne qualité et il y a de l'espace pour éviter les perturbations. Mais le point qui fâche ici, c'est le double face qui n'est absolument pas utilisé et qui oblige à ce que le PCB soit rallongé.

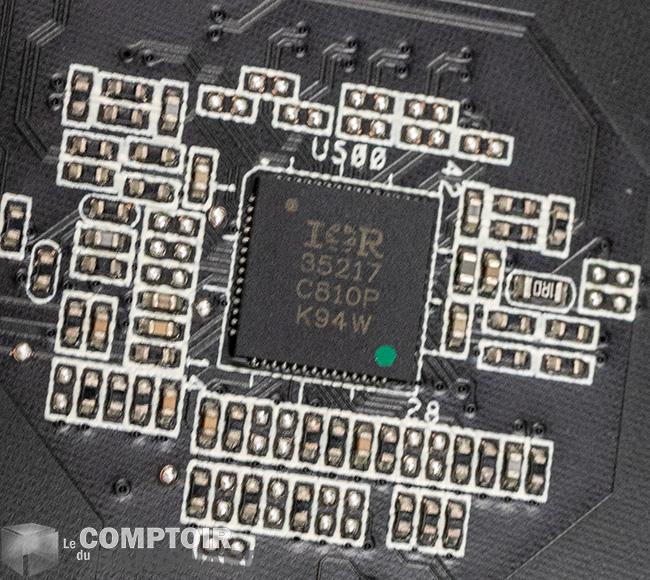

asrock rx 5700 xt taichi x - microcontrôleur d'alimentation du GPU [cliquer pour agrandir]asrock rx 5700 xt taichi x - alimentation des entrées/sorties PCIe [cliquer pour agrandir]

Chez ASRock pas de jaloux : les puces proviennent d'un peu partout, selon les besoins et la qualité



Par contre, ASRock ne fait pas les choses à moitié pour gérer Navi 10 et sort la totale pour maintenir des performances et une efficacité parfaite niveau alimentation : 5 phases dédoublées et bien ajustées, condensateurs chimiques de bonne facture, MOSFET SiC632A de chez Vishay pouvant tenir 50 A... Le fabricant utilise de bons composants sans surfaire les choses, avec 10 VRM ce sera amplement suffisant. Par contre, le filtre d'entrée pour la tension +12 V est plus gros, ce qui va permettre d'avoir un impact plus faible sur l'alimentation de votre PC : les pics de courant pourront être gérés plus facilement par le filtre LC, pouvant servir de source de courant tampon lors des pics les plus violents de consommation de la part du GPU.



asrock rx 5700 xt taichi x - vrm du GPU [cliquer pour agrandir]

Ne pas s'y méprendre : malgré les apparences, les composants rectangulaires et noirs sont bien des selfs



Continuons avec une petite analyse GPU-Z de notre carte à base de Navi 10. ASRock a fait le choix d'appliquer un overclock de près de 100 MHz en boost et surtout de plus de 200 MHz de base, des valeurs non négligeables qui peuvent avoir une influence élevée sur la consommation et la température du GPU.



asrock rx 5700 xt taichi gpuz



Wattman est toujours de la partie sur ces GPU et l'évolution de la fréquence selon l'enveloppe thermique est là elle aussi. Nous pouvons voir que la température du GPU est mieux contenue que sur les modèles de base, ce qui est rassurant et prometteur pour ces cartes customs. Cependant, le boost n'est pas pour autant atteint et les températures globales restent élevées, sans pour autant de raisons particulières si l'on en croit les sondes : tensions normales, pas d'OC de la mémoire et VRMs solides..



asrock rx 5700 xt taichi - sondes gpu-z au repos [cliquer pour agrandir]asrock rx 5700 xt taichi x - sonde gpu-z en charge [cliquer pour agrandir]

 Données GPU-Z de la RX 5700 XT Taichi X : à gauche au repos, à droite en charge
