• Températures

Nous utilisons les sondes internes monitorées via GPU-Z en tâche de fond durant 20 min de charge GPU sévère pour mesurer la température des processeurs graphiques. Nous laissons ensuite les cartes au repos durant 20 mn avant de mesurer à nouveau la température des GPU. Les cartes sont installées dans notre boîtier Cooler Master Cosmos II, spacieux et disposant d'une ventilation efficace. Nous reportons systématiquement la température du GPU le plus chaud s'il y en a plusieurs.



Au repos, tous les GPU sont parfaitement refroidis, même si les cartes coupant leurs ventilateurs dans ces conditions atteignent des valeurs légèrement plus importantes, la Trio de MSI ne faisant pas exception. En charge, le résultat est, tout comme les nuisances sonores, excellent. Avec 16°c de moins que la carte de référence, cela permet au modèle MSI d'éviter la perte de plusieurs bins imposés par GPU Boost 3.0 en fonction de la température de fonctionnement.







• Imagerie thermique

Pour préciser notre avis quant à l'efficacité thermique du refroidisseur de la MSI GTX 1080 Ti Gaming X Trio, rien de mieux qu'une petite séance d'imagerie infrarouge à l'aide de notre caméra thermique Fluke Ti110.

Caméra thermique



Au repos, la carte est parfaitement refroidie même si la backplate limite l'efficacité de notre caméra. En la retirant, on retrouve sans surprise le point le plus chaud au niveau de l'étage d'alimentation à 42°C.

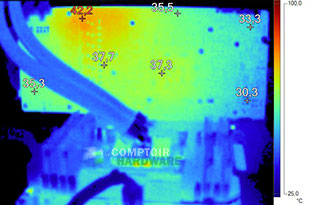

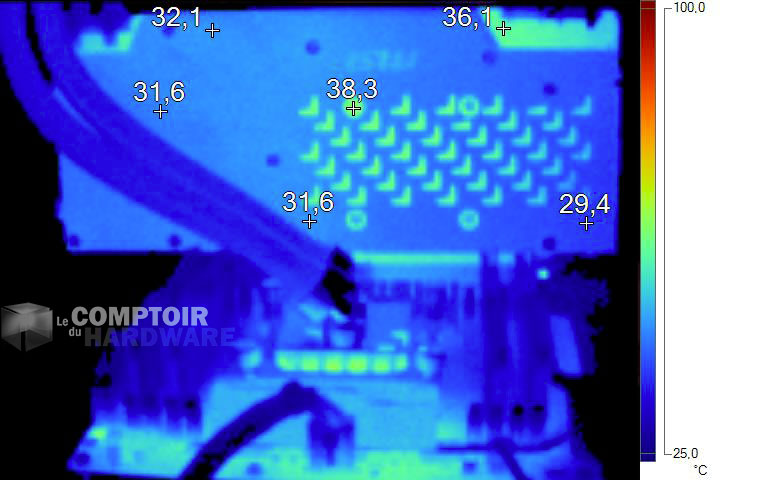

Image Thermique MSI GTX 1080 Ti Gaming X Trio au repos [cliquer pour agrandir]Image Thermique MSI GTX 1080 Ti Gaming X Trio au repos (sans plaque arrière) [cliquer pour agrandir]

Imagerie thermique de la MSI GTX 1080 Ti Gaming X Trio au repos (avec et sans backplate)



En charge, les températures augmentent significativement, la backplate se stabilisant au-dessous de 60°C, le PCB jusqu'à 75°C pour les zones visibles. Pour affiner cela, la plaque arrière est démontée : le point chaud se trouve en réalité à côté de l'étage d'alimentation, avec 81°C. Une température malgré tout convenable pour ces composants, capables d'endurer bien plus.



Image Thermique MSI GTX 1080 Ti Gaming X Trio en charge [cliquer pour agrandir]Image Thermique MSI GTX 1080 Ti Gaming X Trio en charge (sans plaque arrière) [cliquer pour agrandir]

Imagerie thermique de la MSI GTX 1080 Ti Gaming X Trio en charge (avec et sans backplate)



Finissons nos mesures par la consommation de la nouvelle venue.



• Consommation des cartes seules

Pour déterminer la consommation des cartes graphiques, nous avons mis au point un nouveau protocole s'appuyant sur un riser PCIe 16X à partir duquel nous soudons des fils de cuivre pour "extraire" les alimentations 12V et 3.3V fournies par ce port. Nous mesurons ensuite les tensions et intensités sur ces alimentations ainsi que celles externes (connecteurs PCIe à 6 ou 8 pins) à l'aide de 3 pinces ampèremétriques Fluke 325 pour calculer la consommation réelle des cartes.



Pince ampèremétrique



• Consommation au repos

Au repos, la carte de MSI consomme largement plus qu'une carte de référence. La profusion de LED et l'étage d'alimentation plus étoffé expliquant probablement une partie de ce delta. On notera toute de même que la FE n'utilise (d'après GPU-Z) que 0,65V dans ce mode, contre 0,687V pour la Trio testée





• Consommation en charge

La charge est générée par une session prolongée de The Witcher III et Battlefront 2, des jeux gourmands et plus ou moins favorables aux 2 concepteurs de GPU. La MSI GTX 1080 Ti Gaming X Trio consomme environ 60 W de plus qu'une Founders Edition, soit 26% tout de même ! De quoi dépasser également très largement la TITAN Xp Collector's Edtion, même si cela reste en-deçà de la RX VEGA64, bien moins performante qui plus est.





• Efficacité énergétique

Afin d'évaluer l'efficacité énergétique des cartes, nous réalisons un indice basé sur les performances et consommations respectives de ces dernières lors des sessions de mesure. Bien entendu, cet indice ne représente que la situation au travers des jeux mesurés, ici The Witcher III et Battlefront 2. Comme toujours, plus on s'approche des limites du GPU, plus les points de performances sont dispendieux en termes de consommation (n'est-ce pas madame la RX VEGA ?), réduisant d'autant l'efficacité énergétique. La MSI GTX 1080 Ti Gaming X Trio ne fait pas exception à la règle, puisque largement moins bonne que la FE ou la TITAN Xp dans ce domaine.





Passons à l'overclocking et au verdict page suivante.
