Test • Raijintek Metis

• Le protocole pour les boitier Mini-ITX.

Graphite 600T : matériel de test

On teste du Mini-ITX donc on met en place un nouveau protocole. Nous continuerons à vous proposer les relevés habituels des nuisances sonores générées par le boitier et ses composants en fonctionnement, ainsi qu'un relevé de températures en charge.



La configuration de test nous est mise à disposition par notre partenaire MSI. La carte mère est une Z87I, et le GPU un petit GTX 760 OC mini de la marque histoire d'assurer une plus grande compatibilité. Le CPU est un i5 Ivy Bridge au TDP de 84W. Le refroidissement sera assuré par un ventirad top flow mis à disposition par Cryorig. Nous conservons le bloc passif de chez Seasonic dans les cas ou il pourra prendre place. Le cas échéant, et si le boitier n'est pas équipé, nous utiliserons des blocs de chez bequiet! au format adapté (SFX/TFX).



Concernant les tests réalisés, nous restons sur une série de mesures du niveau sonore réalisées en conservant le principe de configuration faible et configuration élevée utilisée dans nos précédents dossiers, en utilisant les différentes combinaisons possibles de ventilation pour le boîtier (B), mais également la configuration (C) en jouant sur la vitesse des ventirads CPU et GPU..



Nous gardons également notre loyal Raptor X pour tester les capacités de chaque boitier à contenir les vibrations des disques durs. Ce disque dur reste bien connu pour ses tendances à secouer les châssis. Nous lancerons toujours notre copie multiple de plusieurs Go pendant que l'ensemble de la configuration sera en position "Faible".

MSI z87iMSI GTX760 ITXSeasonic Platinum Fanless 460wWestern Digital Raptor X



Nous terminerons en laissant mijoter tout ça à feu doux pour relever les températures sur les différents éléments de la configuration. Nous aurons notre processeur quad core de 84W ici, qui sera refroidi par le Cryorig C1 en PWM. La gestion de la ventilation sera aussi laissée à l'appréciation de la carte graphique dans ce test (mode auto quoi). Pour cette partie nous lancerons OCCT en mode "Alimentation" (il fait chauffer CPU et GPU) en boucle durant 1H avant de relever les températures sur le CPU, le GPU, le disque dur et la carte mère. Ces mesures se feront aux différents modes de ventilation proposés par le boîtier ou, le cas échéant, en forçant la régulation de la soufflerie à 7V. Les températures relevées seront ensuite données en "Delta T", c'est-à-dire leur différence par rapport à la température ambiante de la pièce de test.



• ... Et les résultats

ventilation interne

Première étape de nos tests, relever les nuisances sonores globales de notre machine en fonctionnement. Pour ce faire, nous placerons la ventilation du boitier (B) ainsi que celle de notre configuration (C) dans différentes combinaisons possibles, en jouant sur la vitesse de tous les ventilateurs. Le sonomètre sera placé à 15cm sur l'avant, au-dessus du boitier et les résultats obtenus seront exprimés en dB(A). Nous procèderons de la même manière pour les mesures des nuisances causées par les vibrations du Raptor-X, une fois la configuration entière placée en position "faible". Pour rappel, avant de commencer, voici quelques explications :



- Ventilation faible : Cryorig C1 ventilation au mini (bios) / ventilation de la carte graphique forcée à 35%.

- Ventilation élevée : Cryorig C1 ventilation au max (bios) / ventilation de la carte graphique forcée à 50%.

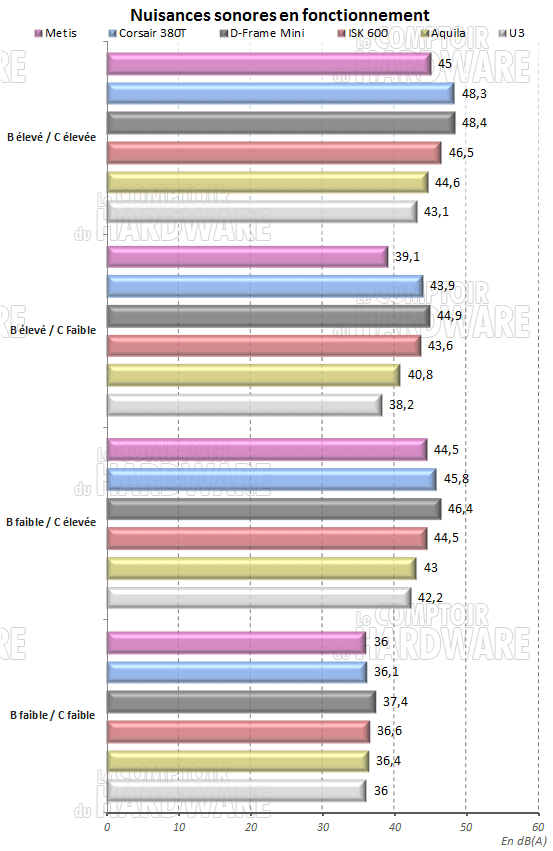

Bruits

Concernant les nuisances sonores, le Raijintekl Metis se positionne bien. Il n'est pas le plus discret, mais il parvient à bien contenir le bruit. À plein régime, l'ensemble génère 45dB; autant vous dire qu'on l'entend fonctionner. Cela dit il reste peu agressif à l'usage, contrairement aux boitiers ouverts testés dernièrement. En commençant à réguler les différents éléments, on constate que l'essentiel du bruit, pour ne pas dire la totalité, provient de la configuration elle-même. L'incidence du ralentissement du ventilateur de boitier est infime comme on peut le voir.

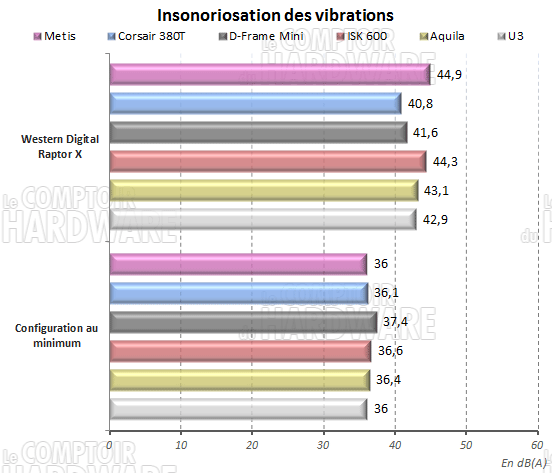

Vibrations

Vous voulez coller un Raptor X dans le Metis? Passez votre chemin. Le châssis n'est pas du tout adapté et laisse se propager l'essentiel des vibrations. Le volume sonore augmente généreusement et le concert de têtes de lecture génère beaucoup de bruit pour un pic à près de 45dB.



Performances en refroidissement

Voilà le moment critique, la mesure des températures en charge. Pour ce faire, nous mettons à rude épreuve le boitier testé en utilisant notre quadcore surmonté du NH-C14. La gestion de la vitesse de rotation du blower de la carte graphique sera réglée sur auto comme indiqué dans le protocole. Le logiciel OCCT est utilisé en mode "Alimentation" (CPU+GPU) afin de solliciter l'ensemble durant une heure complète. Les températures relevées sur la carte mère, le disque dur, le processeur et la carte graphique sont exprimées en Delta T, c'est à dire en écart par rapport à la température ambiante

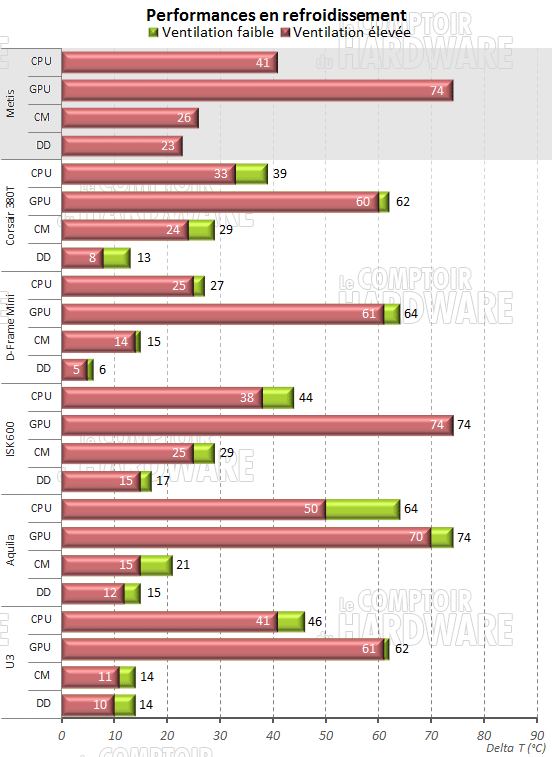

temperatures

En ce qui concerne les températures, nous ne vous présenterons qu'un seul relevé. Les températures à l'intérieur du Metis sont assez élevées dans les conditions extrêmes imposées. Les éléments qui souffrent le plus sont alors la carte mère, sans pour autant atteindre un seuil critique, mais surtout le disque dur qui souffre de la chaleur étant donné qu'il est placé sur le haut du boitier.



L'utilisation du C1 associé à un bloc d'alimentation passif n'aide pas le CPU. Bien que la température relevée soit plus élevée que celle mesurée sur les précédents modèles, elle reste dans une limite acceptable tout au long du test à pleine vitesse. Un bloc d'alimentation différent permettrait de profiter d'un apport d'air supplémentaire par l'avant et ainsi de soulager le ventilateur d'extraction du boitier.



Les mesures réalisées avec la ventilation de boitier régulée sont catastrophiques. La GPU atteint très rapidement sa limite. Quant au disque dur, il dépasse les 50°C ce qui serait nocif pour lui en utilisation prolongée. Autant vous dire qu'il faudra bien prendre soin de choisir ses éléments lors de l'achat, avant de monter une configuration dans ce boitier.
