Sonomètre

• Nuisances sonores

Nous laissons le boîtier ouvert et positionnons le sonomètre à 20 cm de la carte graphique, à la même hauteur. Afin de limiter au maximum les nuisances externes aux cartes, nous coupons temporairement pendant la mesure, les ventilateurs du boîtier, du CPU et de l'alimentation (via l'intégration d'un interrupteur sur cette dernière). Nous utilisons un sonomètre Casella Tech CEL-620A1, certifié et calibré pour une plage de mesures comprises entre 20 et 140 dBA.



Au repos, la carte de Sapphire coupant ses ventilateurs, elle est totalement inaudible, ce qui est un très bon point. En charge, le niveau atteint reste acceptable, même si la carte n'est pas aussi silencieuse que l'on aurait pu l'espérer, la faute à une consommation relativement importante comme nous le verrons page suivante. La comparaison avec la MSI RX 580 MECH 2 est plutôt cruelle à ce niveau, même si le niveau de performance n'est pas tout à fait le même non plus.







• Températures

Nous utilisons les sondes internes monitorées via GPU-Z en tâche de fond, durant 20 min de charge GPU sévère, pour mesurer la température des processeurs graphiques. Nous laissons ensuite les cartes au repos durant 20 min, avant de relever à nouveau la température des GPU. Les cartes sont installées dans notre boîtier Cooler Master Cosmos II, spacieux et disposant d'une ventilation efficace. Nous reportons systématiquement la température du GPU le plus chaud, s'il y en a plusieurs. Au repos, les cartes coupant leur ventilation atteignent logiquement des valeurs plus élevées, mais qui restent tout à fait raisonnables. En charge, la Nitro+ de Sapphire tangente sa température de consigne fixée à 75°C.







Caméra thermique

• Imagerie thermique

Pour préciser notre avis quant à l'efficacité thermique du refroidisseur de la Sapphire RX 590 Nitro+ SE, rien de mieux qu'une petite séance d'imagerie infrarouge à l'aide de notre caméra thermique Fluke Ti110.

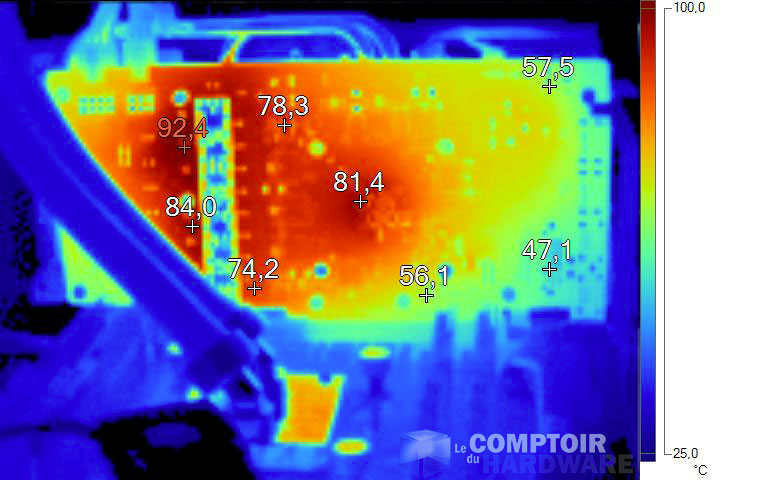

Au repos, aucune température alarmante à signaler, malgré l'absence de ventilation sur la carte. En charge, le retrait de la backplate permet de mesurer le point chaud au dos de l'étage d'alimentation, à plus de 92°C. Si les composants utilisés sont effectivement conçus pour des températures élevées, une telle valeur est plus courante sur le haut de gamme qu'en Mainstream. A noter la présence d'une barrette d'aluminium vissée sur la backplate, permet le contact (via un pad thermique) de cette dernière avec le dos du PCB, au niveau des composants de puissance.



Sapphire RX 590 Nitro+ SE au repos [cliquer pour agrandir]Sapphire RX 590 Nitro+ SE en charge [cliquer pour agrandir]th sapphire rx590 charge sans bckplate t [cliquer pour agrandir]

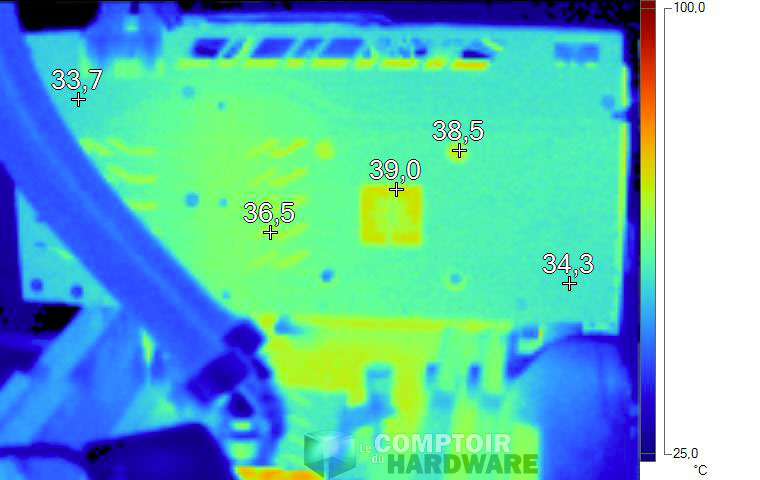

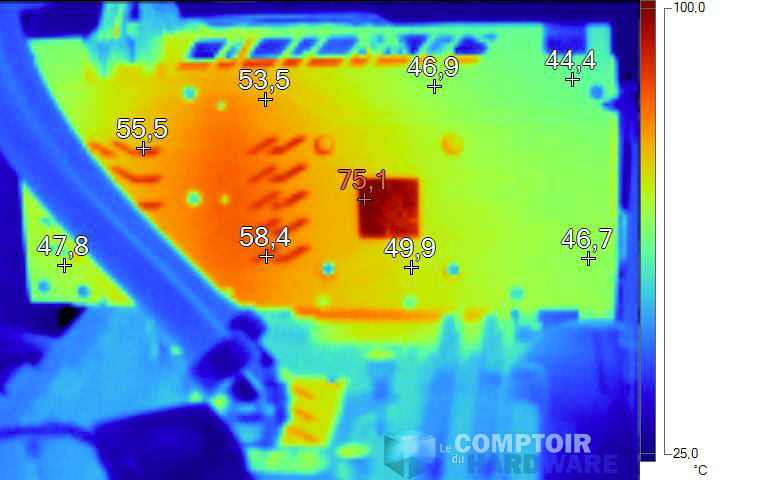

Images thermiques de la Sapphire RX 590 Nitro+ SE (au repos et en charge avec et sans backplate)



Finissons nos mesures par la consommation des cartes testées.
