Test • Gigabyte Z68X-UD3H et Z68XP-UD4
gigabyte z68x ud3h b3 box recto
gigabyte z68x ud3h b3 box verso
gigabyte z68x ud3h b3 bundle
gigabyte z68x ud3h b3 carte recto pcb
gigabyte z68x ud3h b3 sata z68 marvell
gigabyte z68x ud3h b3 tpm
gigabyte z68x ud3h b3 bios mit
gigabyte z68x ud3h b3 bios cpu
gigabyte z68x ud3h b3 bios intergrated peripherals
gigabyte z68x ud3h b3 bios framebuffer
gigabyte z68x ud3h b3 bios qflash

• Gigabyte Z68X-UD3H-B3

Avant d'attaquer, vous pouvez voir les apports techniques du Z68 sur le dossier consacré. Nous débutons avec la "petite" carte du jour, la Z68X-UD3H-B3. Elle arrive dans un carton qui ressemble comme deux gouttes d'eau à celui de sa grande soeur, leur design global est identique. Le noir reste bien ancré, et les informations inscrites dessus permettent en un coup d'oeil de voir quelles sont les fonctionnalités de ce modèle.

Sur le verso de la boîte, tout le binz expliqué s'y retrouve, et à l'instar du recto, on peut dire sans hésiter que la clarté ne fait partie du langage des marketeux, toujours aptes à vous en mettre plein la vue. C'est tellement chargé tant et si bien que ça ne donne presque pas envie de lire. Pour autant les mentions Touch Bios, Hybrid EFI, USB3, Sata3 et 2x copper OZ sont les plus faciles à repérer.



gigabyte z68x ud3h b3 box recto [cliquer pour agrandir]gigabyte z68x ud3h b3 box verso [cliquer pour agrandir]gigabyte z68x ud3h b3 bundle [cliquer pour agrandir]

Cliquez pour agrandir



Le bundle quant à lui est assez chiche, comme dirait Riton des garrigues il n’y a pas de quoi fouetter un canard ! Il y a quand même des concurrents qui proposent mieux comme bundle pour des produits du même tarif, c'est léger, à moins que l'analyse de la carte ne justifie ces choix. Mais où sont passés les si pratiques Q-Connectors... ?



- 1 CD de pilotes/utilitaires

- 2 Guides

- 1 plaque arrière

- 4 nappes Sata

- 1 pont SLi



La carte ressemble comme deux gouttes d'eau à toutes les cartes de la gamme P67/Z68 Gigabyte, avec un PCB noir mat du plus bel effet, et des radiateurs gris. On ne peut le nier, Gigabyte a fait de gros efforts de style depuis quelque temps, et c'était nécessaire pour se donner une image plus contemporaine.



En y regardant de plus près, on peut voir donc que la carte dispose de 2 ports PCIe x16 câblés en 2 fois x8 en cas de SLi/Crossfire, de 3 ports PCIe x1 et de 2 ports PCI situés en bas de PCB. Le gros radiateur carré cache le Z68 ainsi que la puce Marvell 88SE9172. En effet nous reviendrons sur la gestion des SATA juste après la description de la carte. Les étages d'alimentation sont eux aussi refroidis par un radiateur au look rappelant celui du Z68. Globalement pas de faute de goût générale, et ce d'autant plus qu'une carte son PCIe x1 peut facilement se loger sur le premier port, ne gênant en rien l'usage d'un SLi/Crossfire. Juste un point : pas d'interrupteur Power ou Reset, voire CMOS, voila qui est dommage. Notez que la carte que nous avions était une rev 1.0, elle existe depuis peu en rev1.3, compatible PCIe 3.0 .



gigabyte z68x ud3h b3 carte recto pcb [cliquer pour agrandir]

Cliquez pour agrandir !



Les ports SATA sont au nombre de 7. Il y a ceux gérés par le Z68 qui sont les 2 blancs à la norme SATA 6Gbps et les 3 noirs à la norme SATA 3Gbps. Les 2 autres ports gris à la norme Sata 6Gbps et sont gérés par la puce Marvell 88SE9172, cette dernière est loin d'être un foudre de guerre face à une gestion native des débits comme nous l'avions vu sur ce dossier. Ça a au moins le mérite de proposer un bon compromis pour les SSD par exemple qui ont des débits à peine supérieurs aux capacités de transfert de la norme SATA 3Gbps pour peu que vous soyez adepte des chiffres.



gigabyte z68x ud3h b3 sata z68 marvell [cliquer pour agrandir]gigabyte z68x ud3h b3 tpm [cliquer pour agrandir]

Cliquez pour agrandir



On distingue également sur cette photo la puce Etrontech juste au dessus de la prise externe USB3 qu'elle commande d'ailleurs, ainsi que les connecteurs pour votre châssis. Le radiateur prend de la place, mais elle se fait en largeur et non en hauteur, ne gênant en rien toute carte qui prendrait place sur les ports PCIe x16.

Autre photo intéressante, celle des slots RAM. Non pas qu'ils sont fabuleux, qu'ils soient plaqués or ou qu'ils dissimulent un trésor d'ingéniosité, mais plutôt parce qu'à côté d'eux se trouve un connecteur TPM, pour Trusted Platform Module. Vous pourrez y insérer un module TPM donc qui, s'il ne bloque votre PC, vous permet d'y loger toutes vos données capitales, une sorte de coffre fort cryptographique vendu séparément.

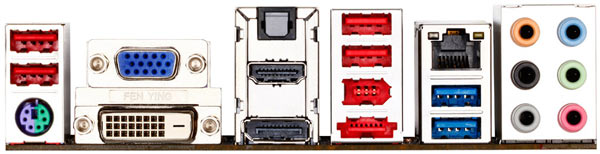

Voici à présent le panel arrière, bien fourni au demeurant. On peut voir dans l'ordre :

- une prise mixte PS2 clavier/souris et 2 ports USB2.0

- les sorties vidéo VGA et DVI

- les sorties Displayport, HDMI et sonore optique

- un port eSata, un port Firewire IEE1394 et 2 ports USB2.0

- un port réseau Gigabit Realtel et 2 USB 3.0

- les sorties sonores gérées par la puce Realtek ALC889



gigabyte z68x ud3h b3 panel arriere



• Le Bios

Pas de surprise avec le Bios, il est d'origine Award et est qualifié d'Hybrid EFI par Gigabyte. C'est-à-dire qu'il conserve sa vieille partie connue depuis les temps ancestraux, avec sa vieille interface graphique tripotable au clavier, mais permet quand même via une commande de booter sur des dédés de 3To, ou de reconnaitre un dédé de 3To en partition unique sous Windows. Sorti de ça, pas grand-chose à dire sur lui, voilà quelques screens de représentation.



gigabyte z68x ud3h b3 bios mit [cliquer pour agrandir]gigabyte z68x ud3h b3 bios cpu [cliquer pour agrandir]

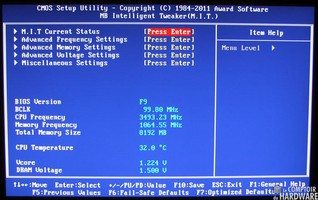

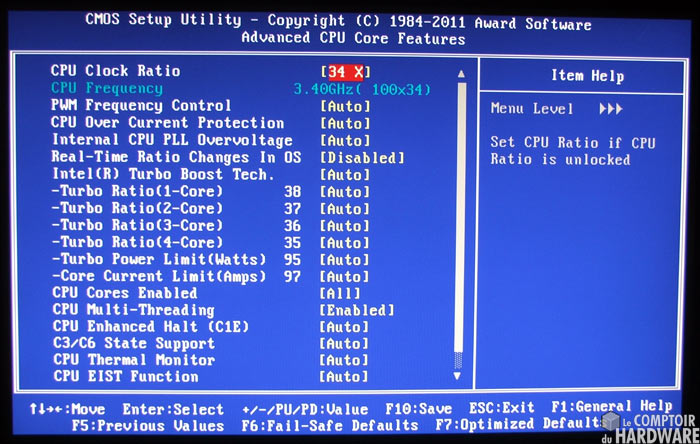

Vous devinez donc deux screens qui appartiennent au menu de tweaking, le MIT, où tout ou presque est paramétrable.



gigabyte z68x ud3h b3 bios intergrated peripherals [cliquer pour agrandir]gigabyte z68x ud3h b3 bios framebuffer [cliquer pour agrandir]

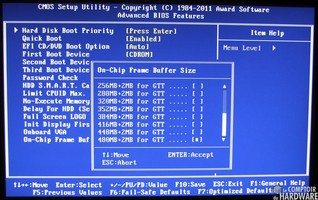

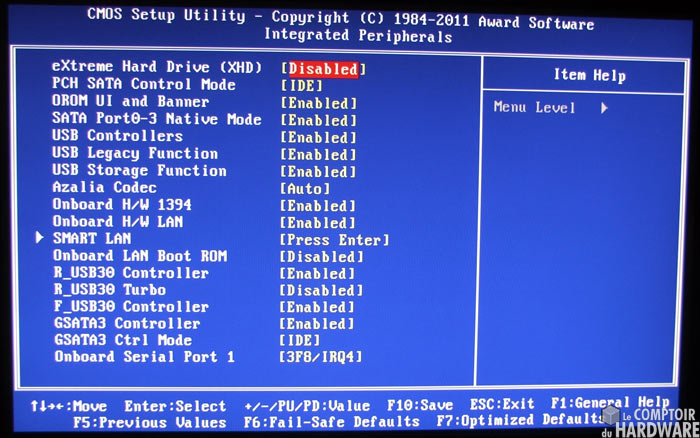

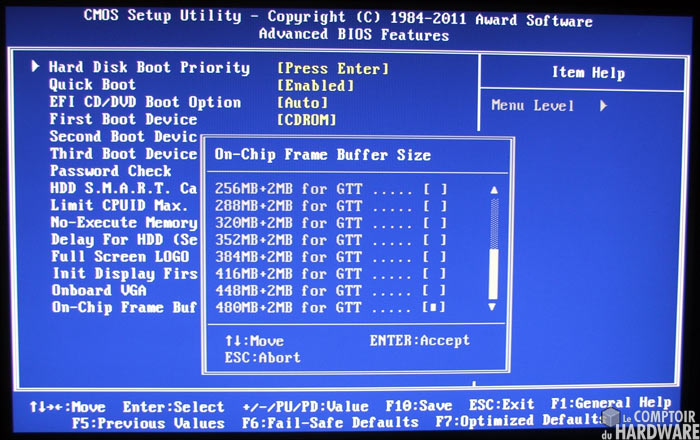

Cette fois voici l'Integrated Peripherals, l'endroit où vous paramétrez vos prériphériques et composants de stockage, et la gestion de la mémoire vive que vous allouez à la puce graphique Sandy dans le menu Advanced Bios Features.



gigabyte z68x ud3h b3 bios qflash [cliquer pour agrandir]

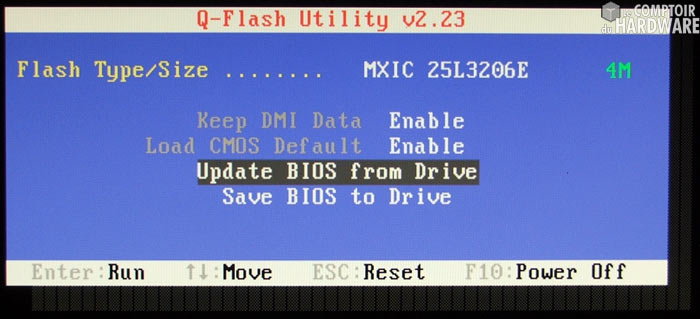

Pour terminer le descriptif de la carte, voilà l'utilitaire de flashage de Bios à partir du Q-Flash, ce dernier marche avec tous les périphériques de stockage. C'est à présent terminé, passons à la grande soeur.
