• Présentation



In Win 904 - face avant [cliquer pour agrandir]In Win 904 - Support water arrière [cliquer pour agrandir]In Win 904 sans le support arrière [cliquer pour agrandir]

Le 904 dans tous ses états !



  Jonsbo U3
Couleur Alu et verre fumé
Famille Moyen tour
Dimensions 490 x 192 x 490(HxLxP en mm)
Poids 12 kg
Matériaux

Aluminium, verre trempé

Formats de carte mère ATX, µATX
Baies 5,25" 1
Baies 3,5" 3
Baies 2,5" 2 + 3
Connectique en façade 4 x USB 3.0, I/O Audio HD
Ventilation livré nu
Prix

200€



Après avoir déposé les 12kg du boitier sur la table, nous pouvons l'admirer. L'extérieur nous permet d'apprécier d'une part l'aluminium brossé qui compose la carcasse, et d'autre part les panneaux en verre trempé faisant office d'ouvrant sur les côtés.



In Win 904 - Logo [cliquer pour agrandir]

Logo In Win

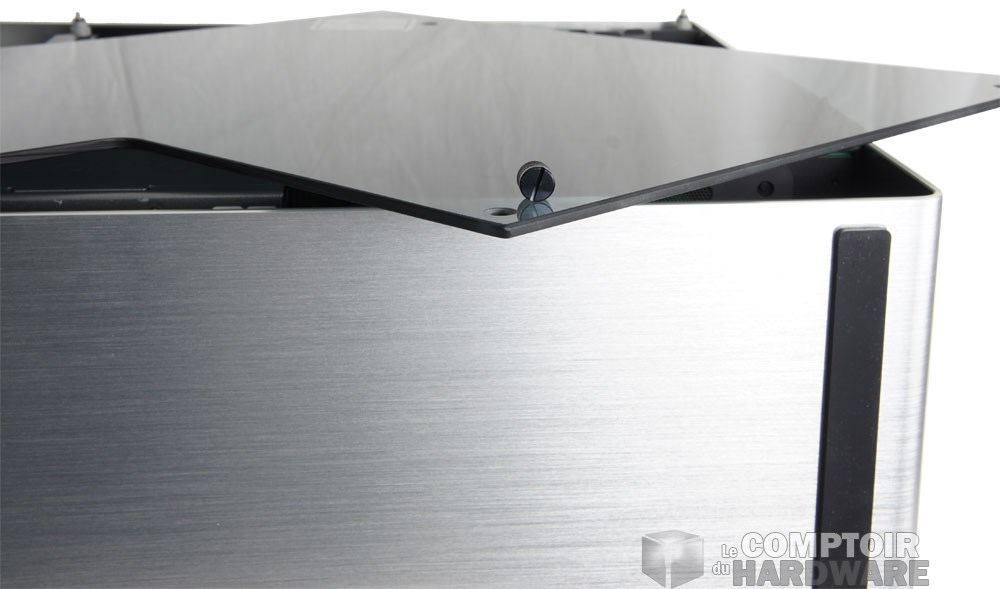

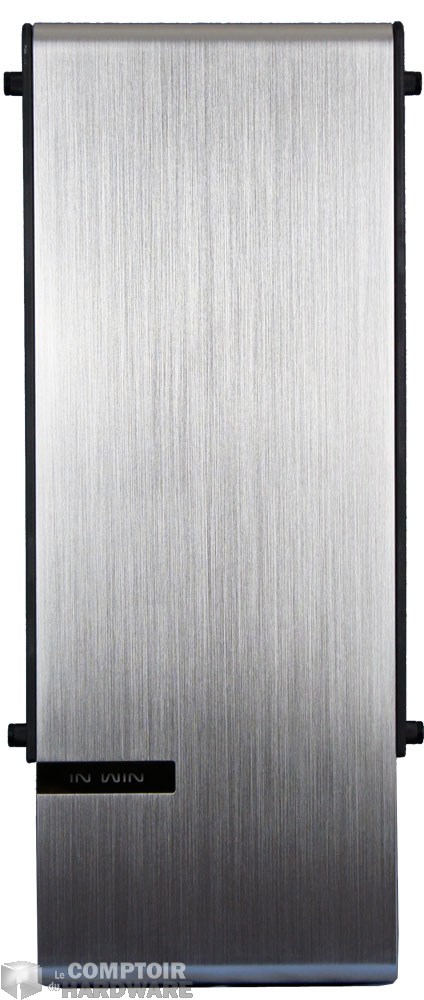

Pour les dimensions, l'engin est aussi profond que haut avec 490mm mesurés et ne fait que 192mm de largeur. Le top, la face avant et le dessous du boitier sont moulés dans une seule lame d'aluminium de 4mm d'épaisseur. L'ensemble est on ne peut plus sobre avec une finition brossée et le logo In Win flanqué sur la partie basse de la façade.

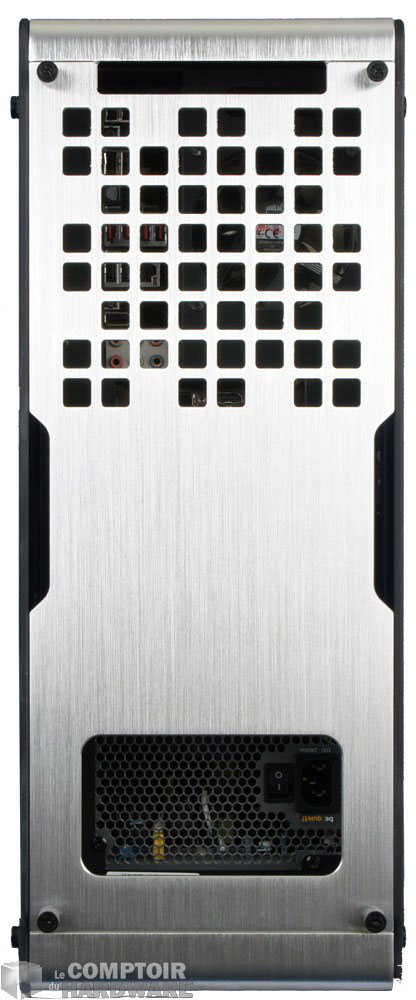

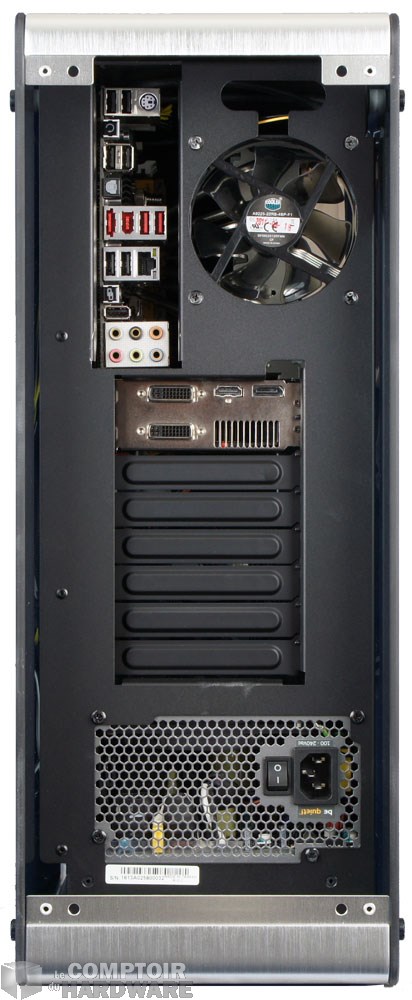

À l'arrière se trouve un panneau amovible en aluminium perforé faisant office de support pour radiateur si vous utilisez un système de watercooling. On dépose cette partie - en dévissant les quatre vis moletées et fixées au panneau - pour accéder à l'arrière du châssis. Nous découvrons alors une alimentation en position basse, huit slots d'extension et un espace vide destiné à accueillir un ventilateur de 90mm. Sur le dessus de l'emplacement du ventilateur vous apercevrez une découpe qui servira au passage des tuyaux de votre refroidissement à eau. La découpe de la carte mère ne nous permet pas d'installer l'I/O Shield ici, alors si vous êtes maniaque, il faudra faire avec.



In Win 904 - Vitre latérale [cliquer pour agrandir] In Win 904 - Finition vitre [cliquer pour agrandir]

La vitrine du In Win 904

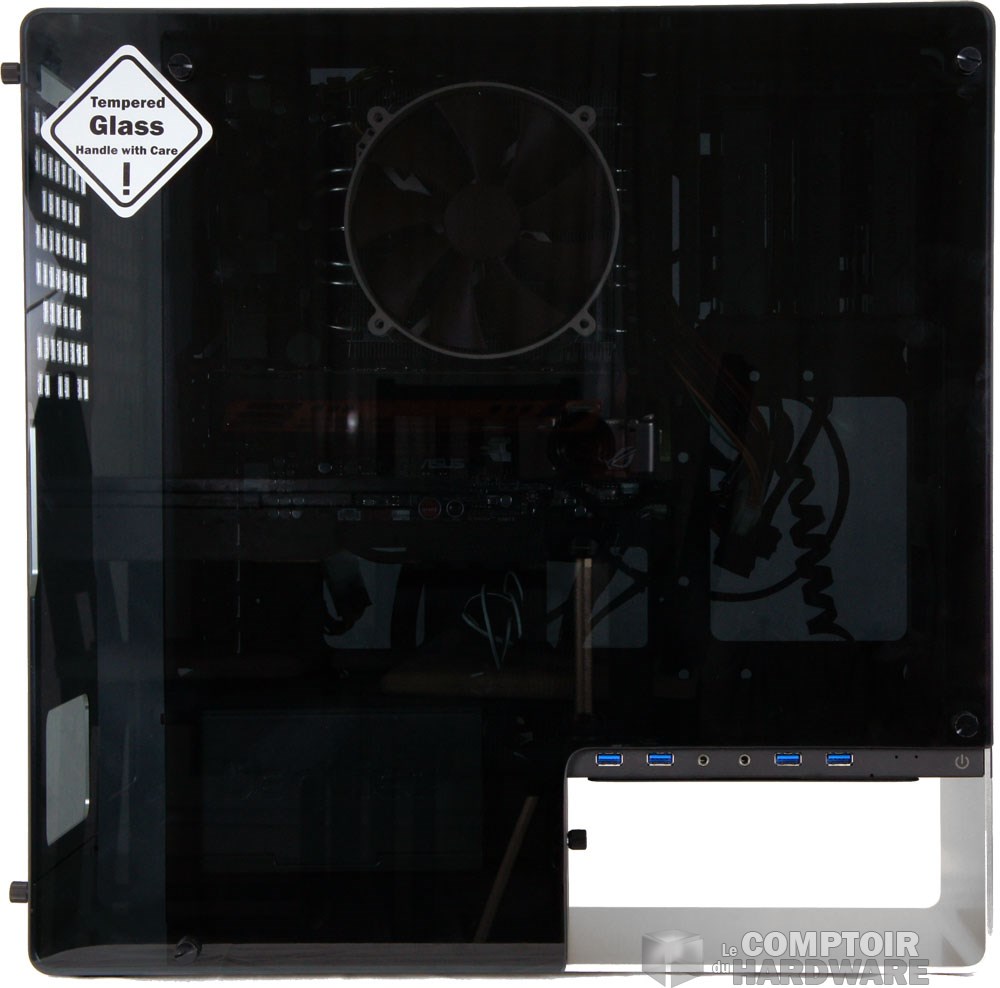

In Win 904 - Front panel et baie 5.25 [cliquer pour agrandir]En regardant la bête sur les côtés, nous pouvons apprécier la qualité des panneaux en verre fumé. Il s'agit là de verre trempé de 5mm d'épaisseur. Mais Jamy, qu'est-ce que le verre trempé? Hé bien Fred, le verre trempé est un verre chauffé à haute température (500/700°C) et qui est refroidit rapidement dans un bain de liquide à basse température (ou par jet d'air), ce qui a pour effet d'améliorer sa résistance aux chocs (mais ça ne le rend pas incassable hein!!). Ici l'usinage de la plaque de verre est effectué avant la chauffe et la trempe, car la correction est impossible une fois le verre refroidi.

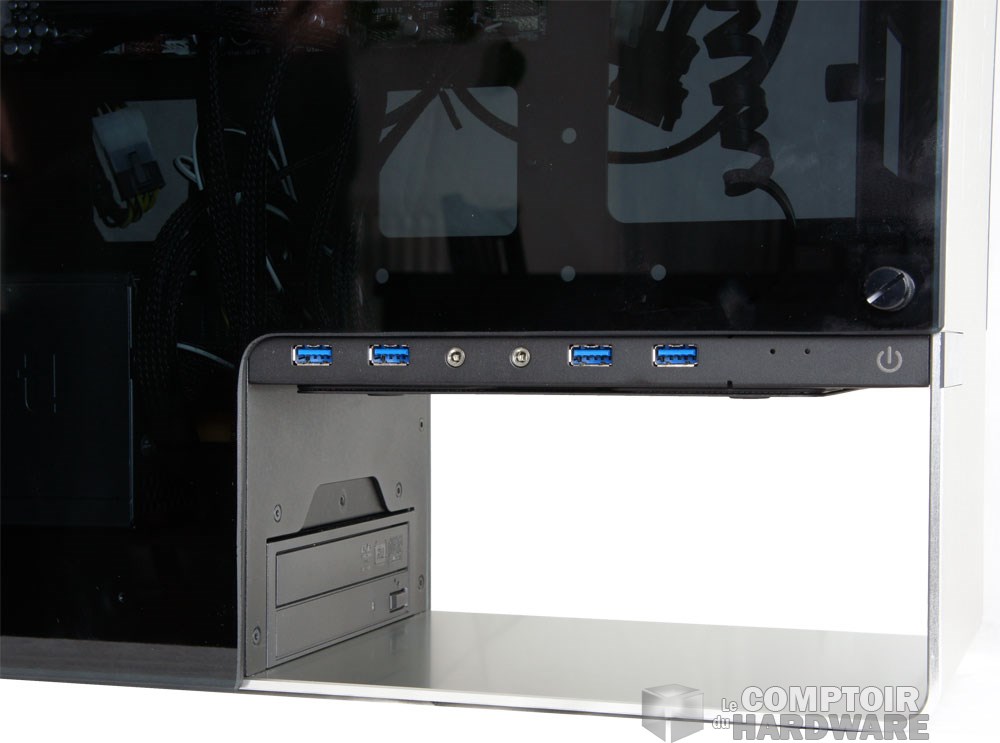

Bon, parenthèse refermée, revenons-en au 904. En plus du panneau transparent, la découpe placée en bas à droite ne vous aura pas échappée. Cette dernière n'est pas là que pour l'esthétique, elle sert aussi d'emplacement pour l'unique baie 5.25" du boitier, ainsi que pour le support de la connectique déportée. Celle-ci est constituée de quatre ports USB 3.0 et des connectiques audio, elle est positionnée sur le côté comme vous pouvez le voir.



In Win 904 - Intérieur [cliquer pour agrandir] In Win 904 - Arrière carte mère [cliquer pour agrandir]

L'intérieur du bouzin



In Win 904 - Support fan [cliquer pour agrandir]En retirant les lourds panneaux en verre (fixés par quatre vis sur leurs extrémités), nous pouvons apprécier l'architecture intérieure. Ce qui saute aux yeux de prime abord c'est le vide sanitaire de près de 7cm qui existe entre l'arrière du boitier et le panneau arrière. Passé cela, on découvre l'emplacement de l'alimentation, obligeant à placer celle-ci ventilateur aspirant l'air de l'intérieur si vous ne voulez pas la griller faute d'aération sur le dessous. Juste au-dessus le plateau de carte mère accueillant les modèles au format In Win 904 - support SSD [cliquer pour agrandir]ATX et µATX, et entouré de larges découpes pour le management des câbles.

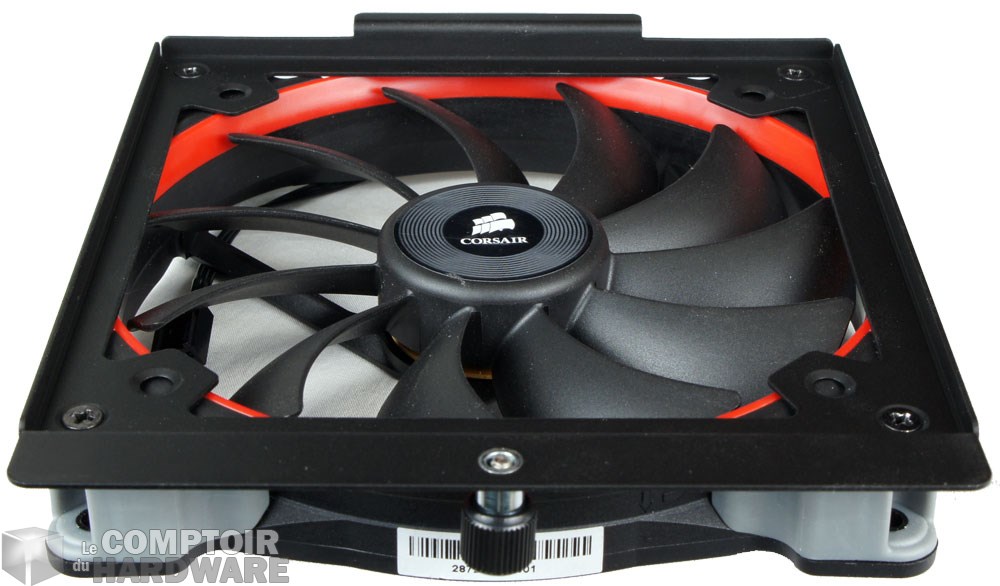

Devant le bloc d'alimentation se trouve un support pour ventilateur de 120/140mm, ainsi que tout le câblage gainé de la connectique déportée. Juste au-dessus du ventilateur "avant", placé sur la paroi de droite, vous trouverez deux supports qui permettent la mise en place d'unités de stockage de 2.5". Au-dessus se trouvent les supports de disques durs de 3.5". Au nombre de trois, ils sont placés à la verticale dans des racks amovibles et chaque emplacement est compatible hotswap. Sous cette partie, l'espace possède une large découpe  permettant d'y passer le câblage des différents éléments.



In Win 904 - Baies 3.5 [cliquer pour agrandir] In Win 904 - Câblage SATA [cliquer pour agrandir]

Focus sur les baies 3.5"

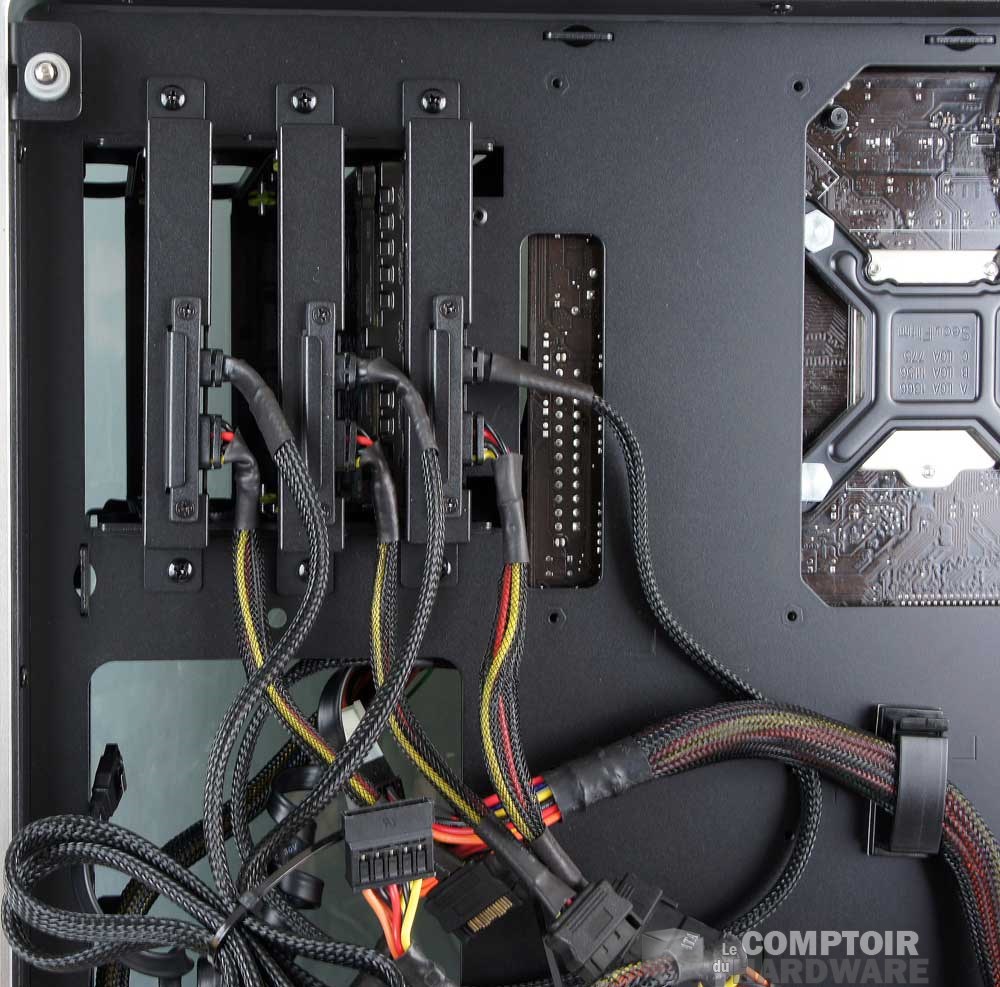

À l'arrière on découvre un espace d'environs 2.5cm pour le rangement des câbles. On peut également voir que les emplacements des unités de stockage sont précablés en connecteur SATA et Power-Sata, le tout dans la même finition gainée que les câbles à l'avant du boitier. La finition intérieure du boitier est d'un élégant noir mat d'aspect granuleux, qui se révèlera assez fragile lors des multiples manipulations.

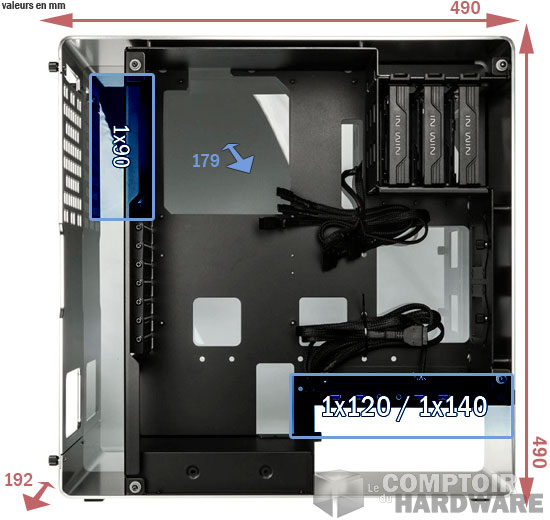

in win 904 dimensions



Pour mener à bien nos tests, nous avons mis en place un ventilateur Corsair 140mm, ainsi qu'un ventilateur de 90mm en provenance de chez Cooler Master. Les données indiquées ici vous seront fournies à titre indicatives puisqu'elles dépendront des choix que vous ferez en terme de refroidissement.

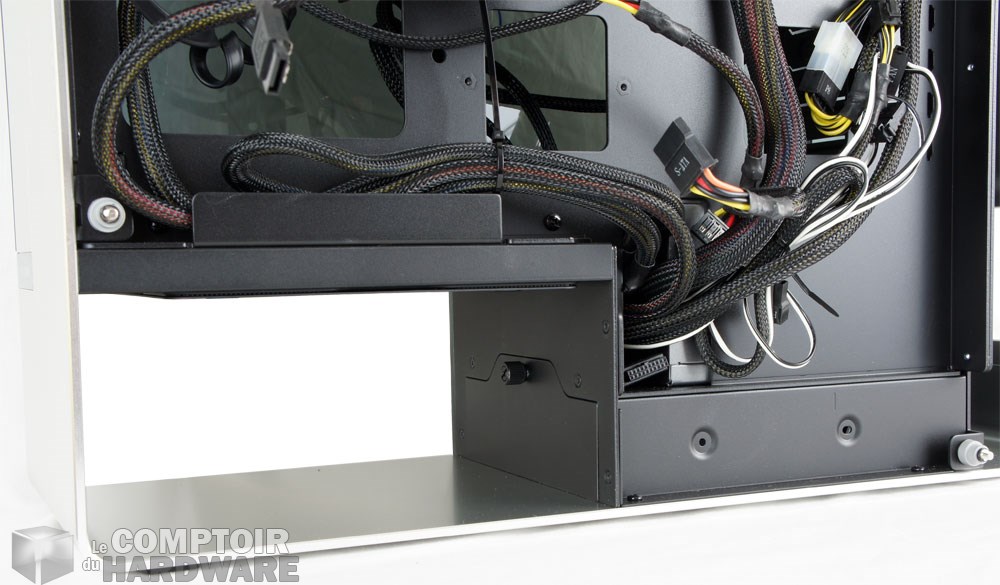

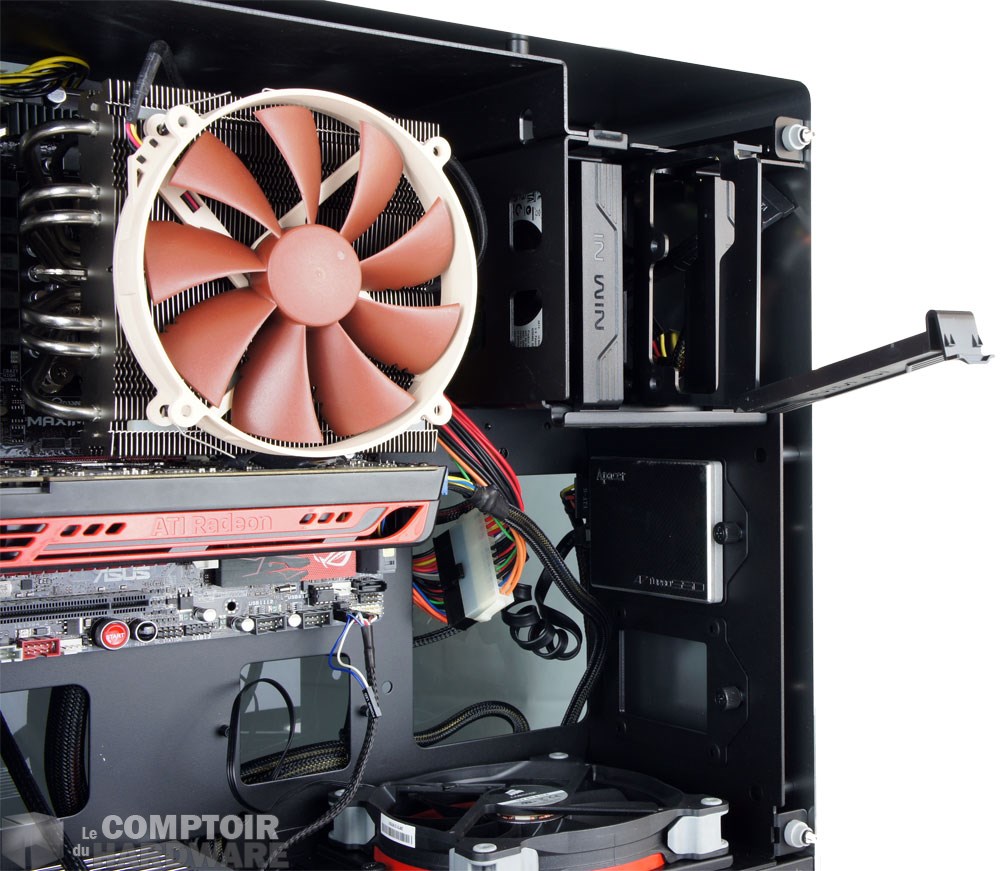

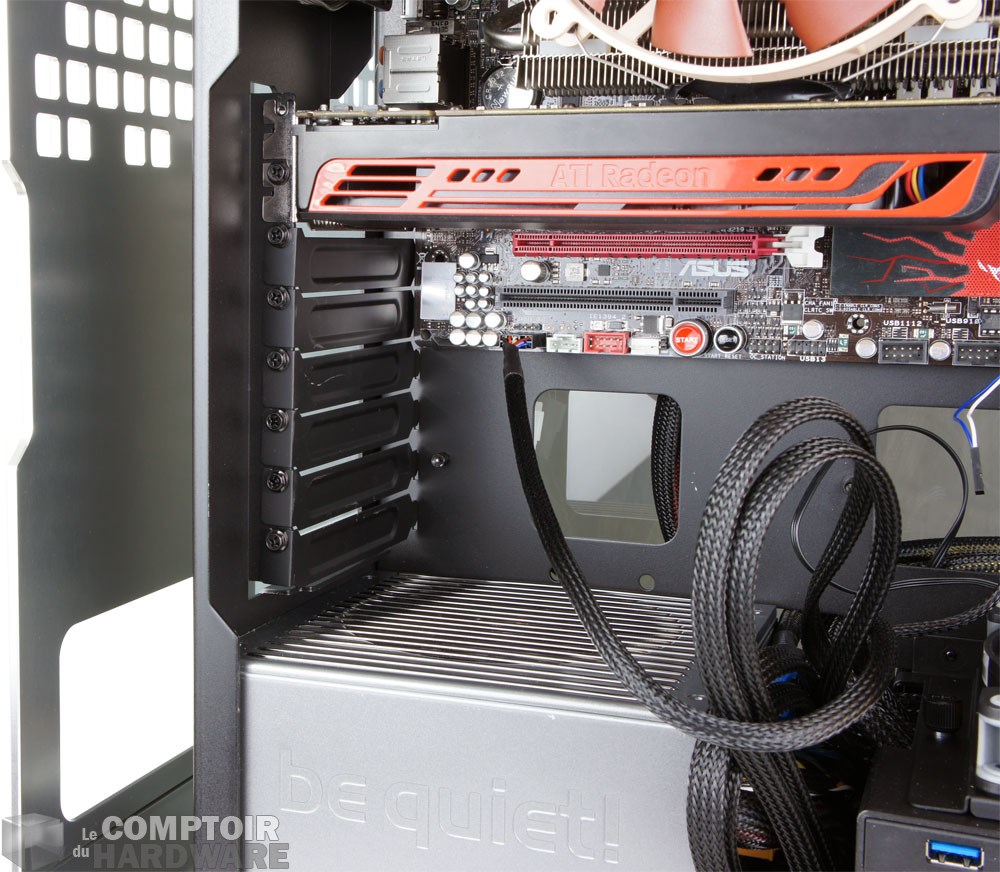

Détail du compartiment dalim [cliquer pour agrandir]L'installation nous pose quelques problèmes sur ce modèle. Comme indiqué en intro, l'aspect massif du boitier cache en fait un intérieur étriqué. Nous avons rencontré plusieurs contraintes, la première étant située au niveau du refroidissement CPU. Notre HR-02 habituellement utilisé dépasse allègrement et empêche la fermeture du panneau; la hauteur maxi du ventirad ne devra pas excéder les 145mm. La seconde contrainte concerne la largeur de notre carte graphique passive. L'Accéléro dépasse également d'un bon centimètre sur l'extérieur ce qui nous oblige à installer une carte graphique standard qui ne souffrira par contre d'aucune restriction en terme de longueur. Nous décidons alors de mettre en place notre configuration µATX avec son NH-C14 et la carte équipée de son refroidissement d'origine.



Pour sa part, le bloc d'alimentation ne devra pas dépasser les 160mm de profondeur, car il sera difficile, voir impossible, de l'insérer dans son emplacement à cause du déport des slots d'extension qui se trouve juste au-dessus. Si vous n'en possédez pas déjà un, préférez un modèle modulaire, car la place coûte cher ici.



In Win 904 - Le connecteur 24 broches [cliquer pour agrandir]In Win 904 - Détail des racks HDD [cliquer pour agrandir]

Connecteur 24 pins et racks HDD

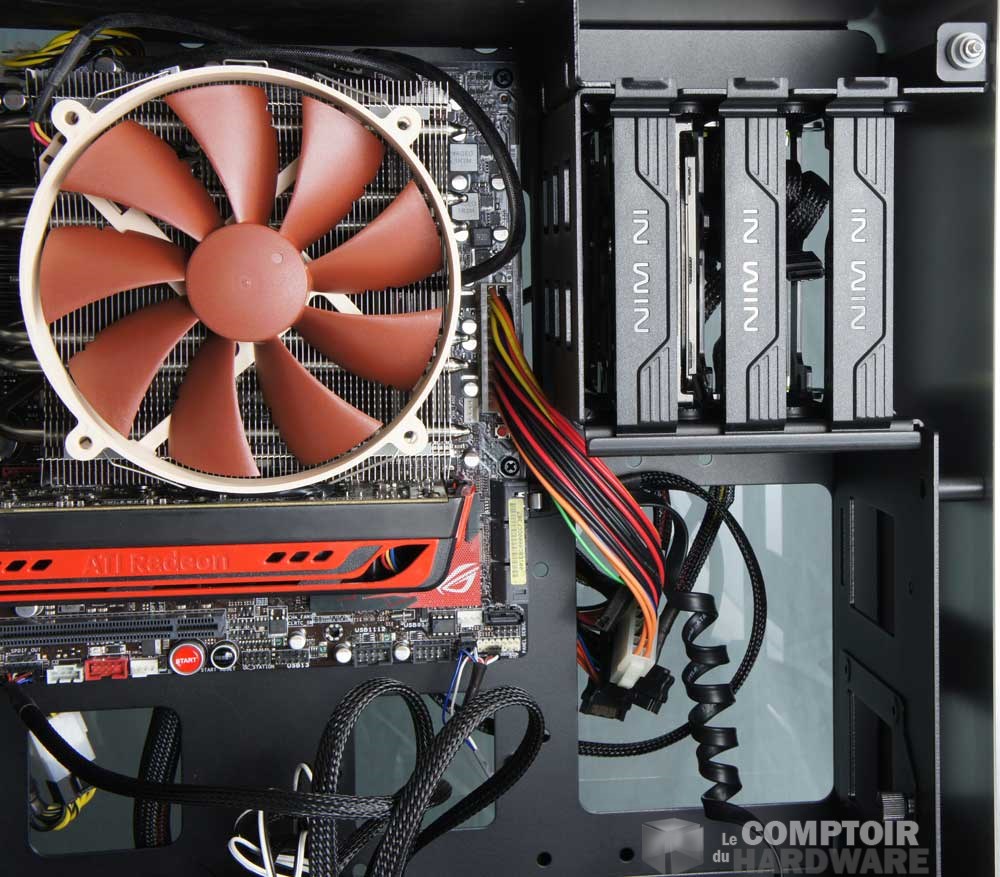

Concernant la mise en place en elle-même, nous aurons deux reproches à faire au 904. Le premier concerne la découpe habituellement destinée au passage du connecteur 24 broches ATX qui se voit simplement recouverte par la carte mère et, quand bien même vous pourriez y passer le câble, la proximité du support de disques durs empêche toute manipulation. Le second reproche concerne la peinture qui raye facilement dès lors que quelque chose frotte contre... Sinon, ça se passe normalement. In Win livre deux rallonges dans son bundle. L'une pour le 24 broche ATX, l'autre pour l'EPS-12V, rendant la mise en place beaucoup plus aisée. Malheureusement, ces deux câbles ne bénéficient pas de la même finition que le reste et c'est un peu dommage (on chipote...).

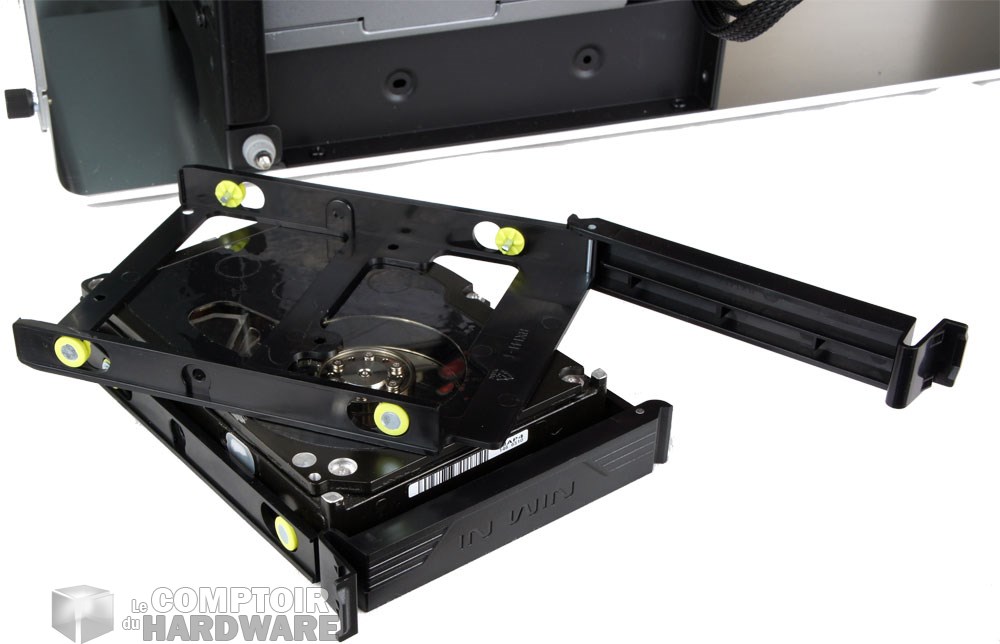

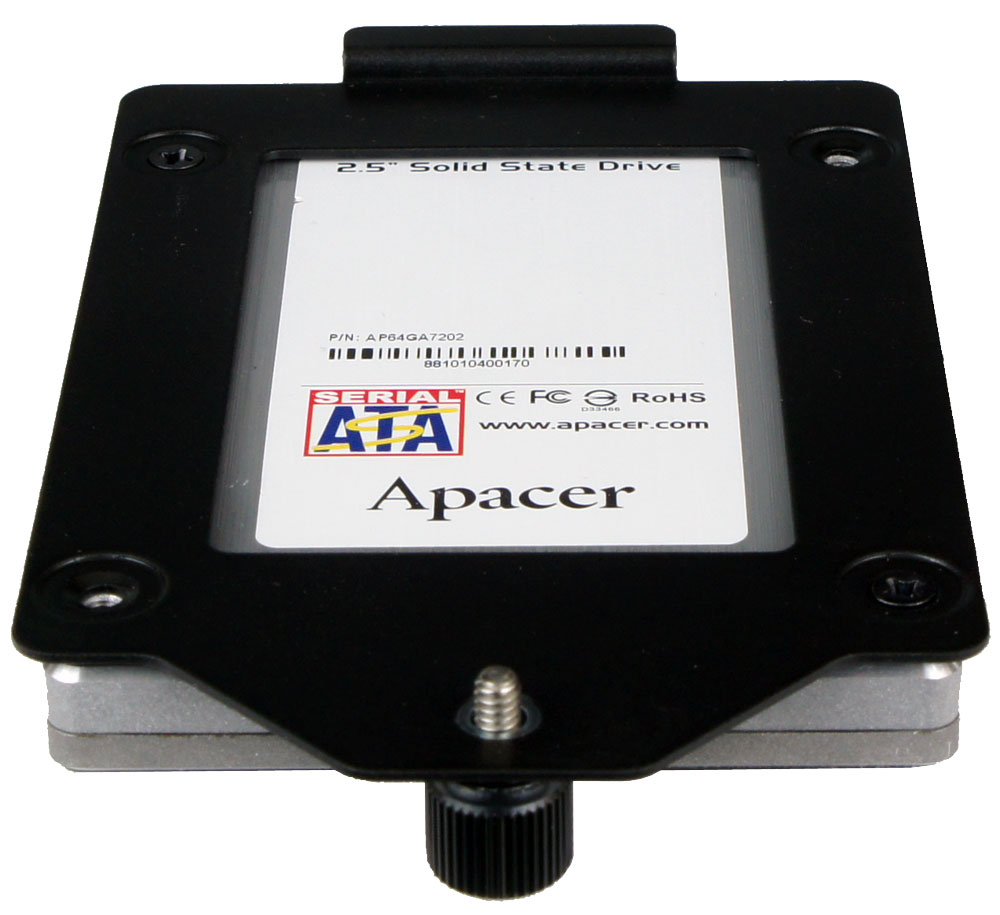

Le SSD Système prends place sur l'un des supports avant; la connexion à la carte mère se fait ensuite très facilement. Le disque dur lui s'insère dans un rack qui ne nécessite pas l'utilisation d'outil. À la manière de ceux rencontrés chez Cooler Master, il suffit de l'écarteler pour installer le disque qui sera fixé par des picots munis de tampons antivibrations. On réintroduit ensuite le rack dans son emplacement, jusqu'au fond pour faire contact, et l'on rabat le levier vers le haut pour le verrouiller. Vue la souplesse du In Win 904 - Espace arrière [cliquer pour agrandir]plastique utilisé pour ces racks, les manipulations répétées pourraient à terme fragiliser le cadre.

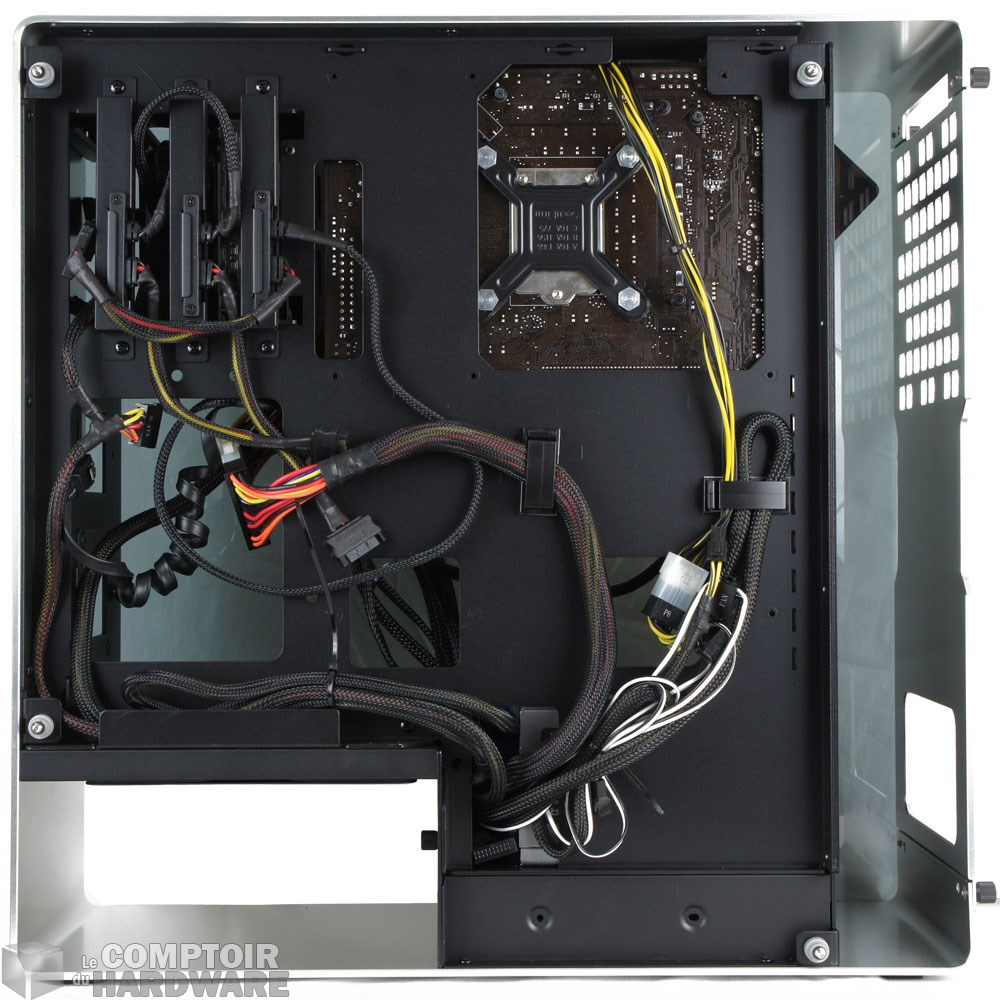

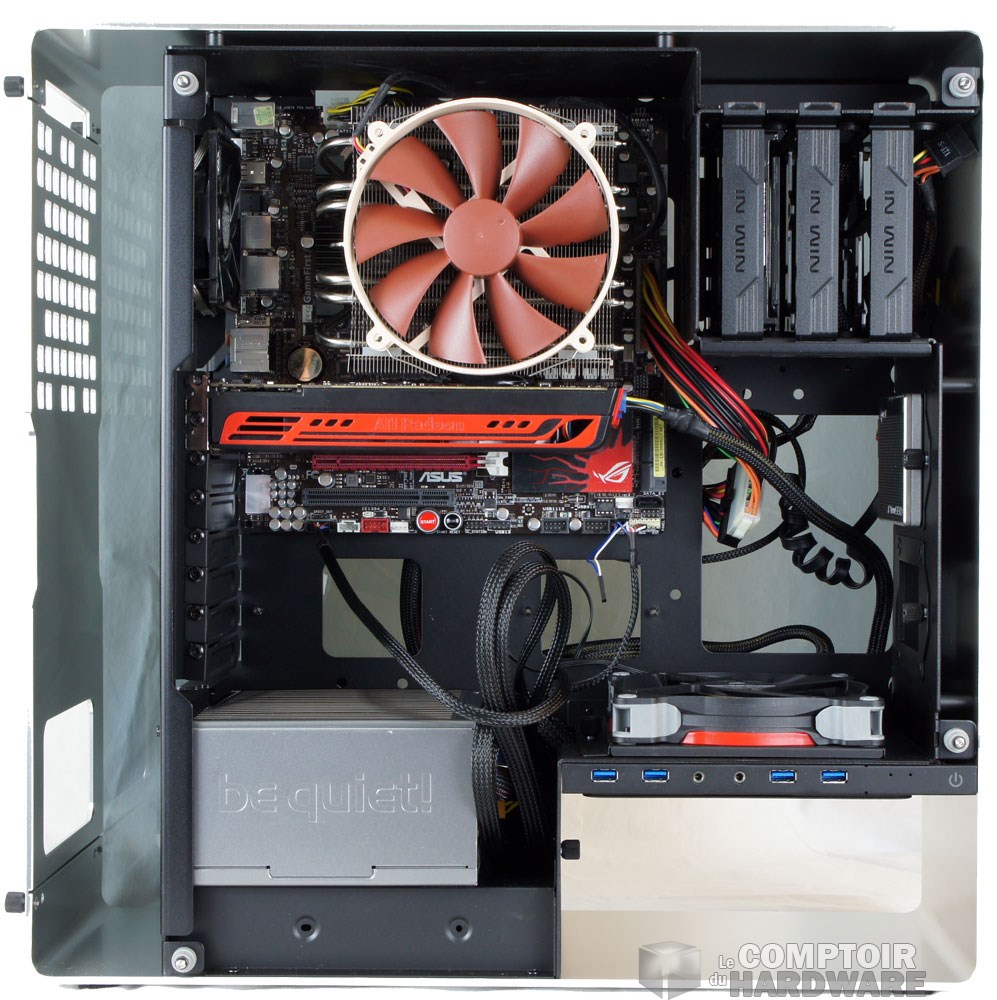

Le câblage des différents éléments du boitier se fait sans problème, puisqu'il y a suffisamment de câbles, trop même, pour ne pas avoir de mauvaises surprises. L'agencement se fait ensuite sur l'arrière grâce à des supports collants livrés dans le bundle. Nous rappelons encore que l'usage d'un bloc d'alimentation modulaire est préférable afin de ne pas surcharger l'arrière du boitier.



Comme vous le voyez, malgré le volume d'apparence généreuse de la bestiole, la mise en place peut vous réserver quelques mauvaises surprises.
