• Gigabyte GV-R7850OC-2GD

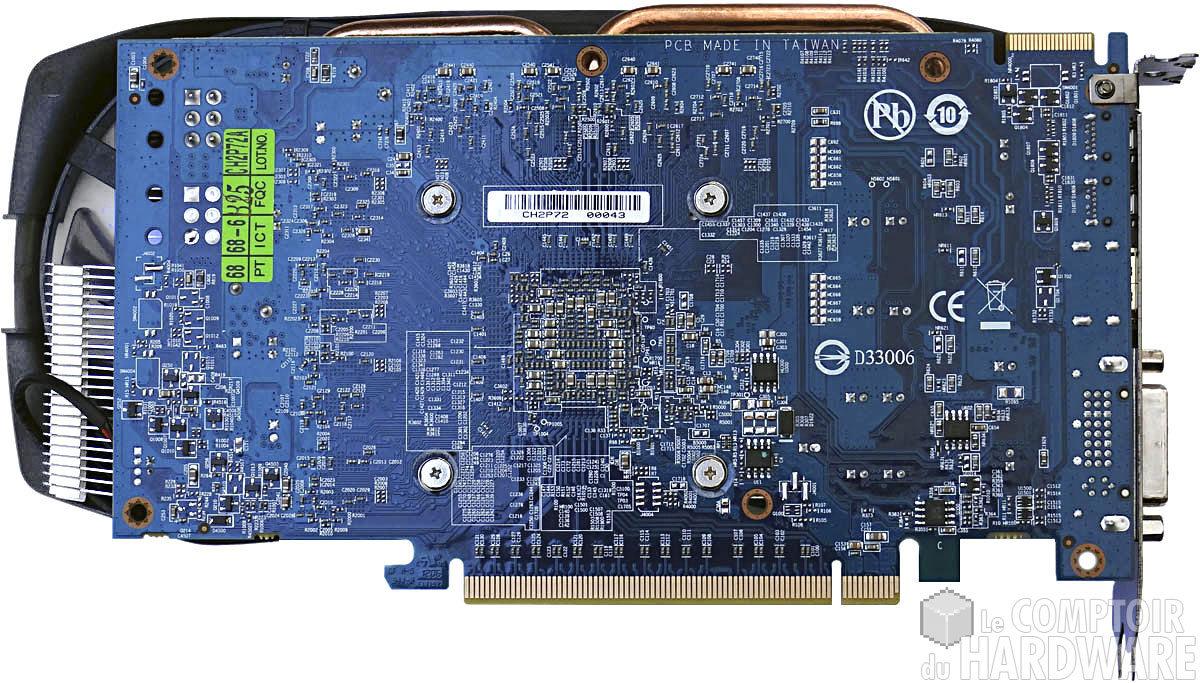

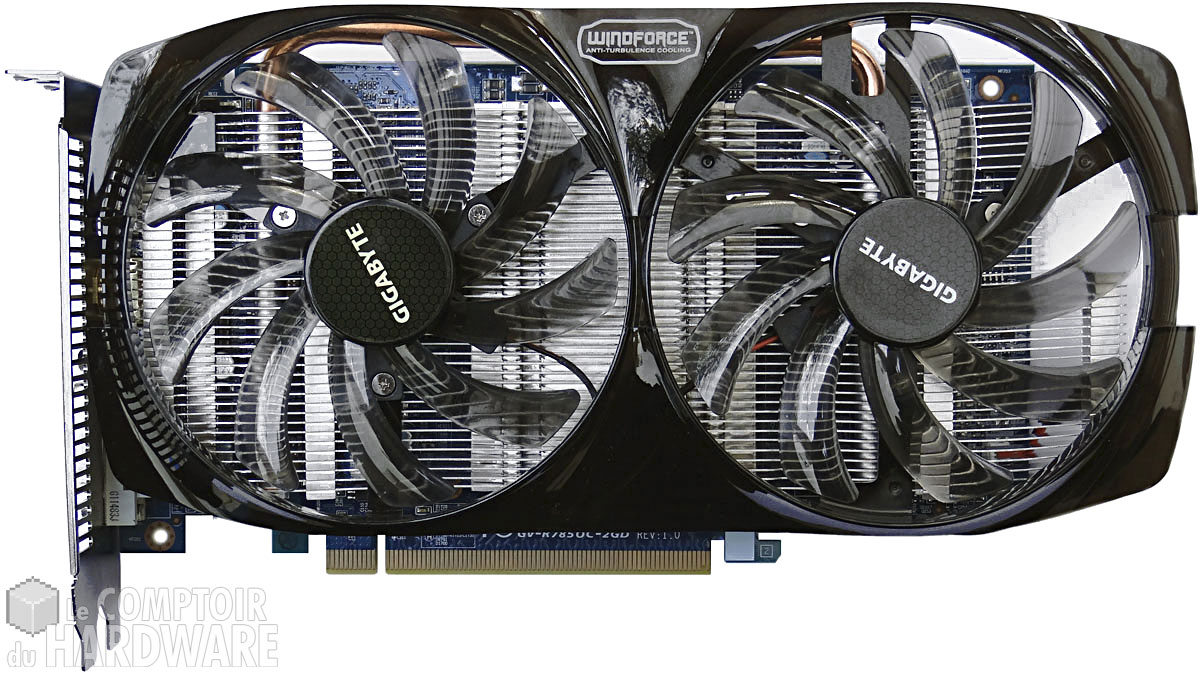

Gigabyte nous a fait parvenir sa GV-R7850OC-2GD. Derrière ce nom se cache une HD 7850 employant 2 Go de mémoire vidéo et overclockée. Elle utilise en conséquence le refroidisseur spécifique de la marque, le WindForce basé sur 2 ventilateurs axiaux low profile de 10 cm de diamètre et 9 pâles. Le poids est très contenu avec 450g sur la balance. L'arrière de la carte fait apparaitre la traditionnelle couleur bleue (bien que moins utilisée à présent) du constructeur pour le PCB. Ce dernier ne mesure que 21 cm, toutefois le refroidisseur dépasse de 3 cm environ à l'arrière de la carte. Pour finir, notons la présence d'un seul connecteur CrossFireX :



Gigabyte GV-R7850OC-2GD : face avant [cliquer pour agrandir]Gigabyte GV-R7850OC-2GD : face arrière [cliquer pour agrandir]

La Gigabyte GV-R7850OC-2GD faces avant et arrière - Cliquer pour agrandir

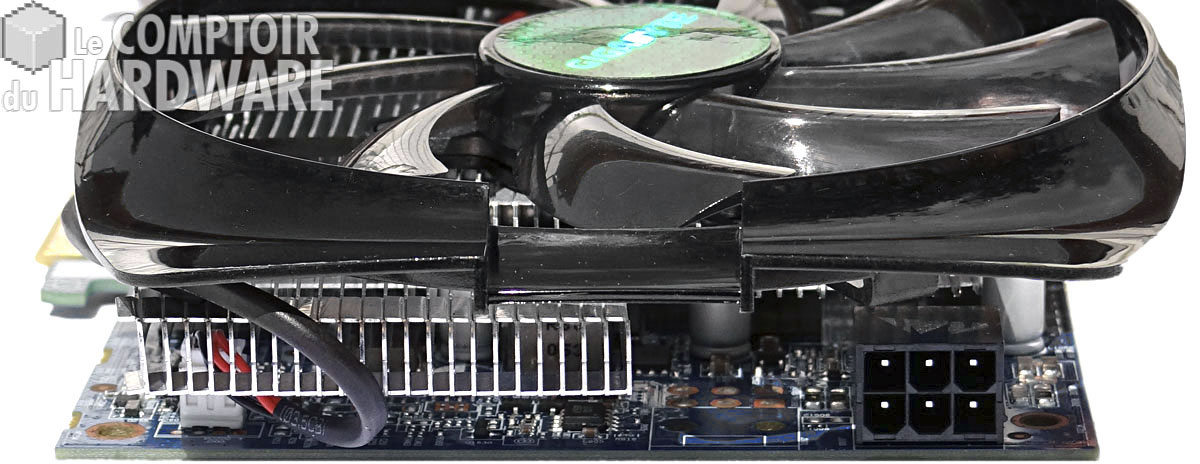

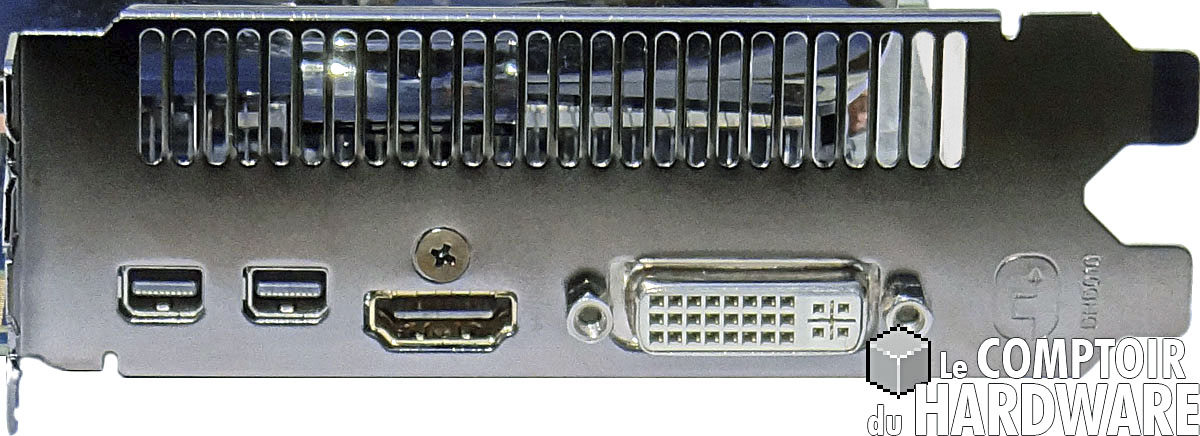

Côté panel, on retrouve celui caractéristique des HD 7000 à savoir un connecteur DVI Dual Link, un HDMI 1.4a high speed et enfin deux mini Display Port 1.2. L'évacuation de l'air chaud est réalisée via les découpes sur l'intégralité du slot supérieur du bracket, adieu donc second port DVI, même s'il existe des adaptateurs mini DP vers DVI. Côté alimentation, la HD 7850 se contente d'un connecteur à 6 pins, gage de consommation contenue et Gigabyte l'a placé au bout du PCB vu sa faible longueur et compte tenu du différentiel de taille avec le refroidisseur.



GV-R7850OC-2GD : connecteurs [cliquer pour agrandir]GV-R7850OC-2GD : alimentations PCIE [cliquer pour agrandir]

Connecteurs de la Gigabyte GV-R7850OC-2GD - Cliquer pour agrandir

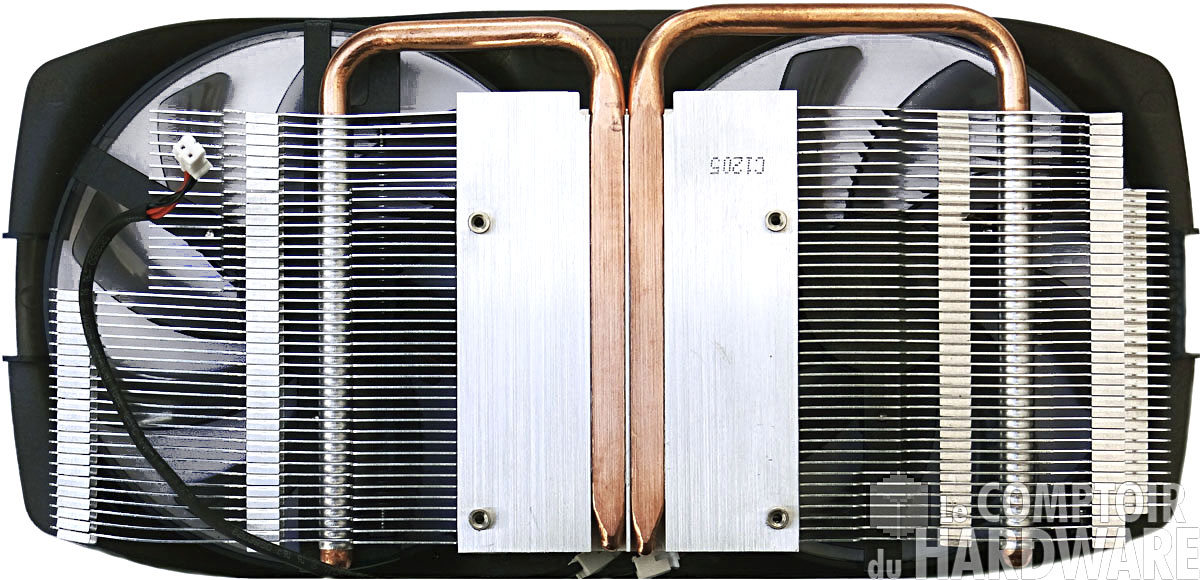

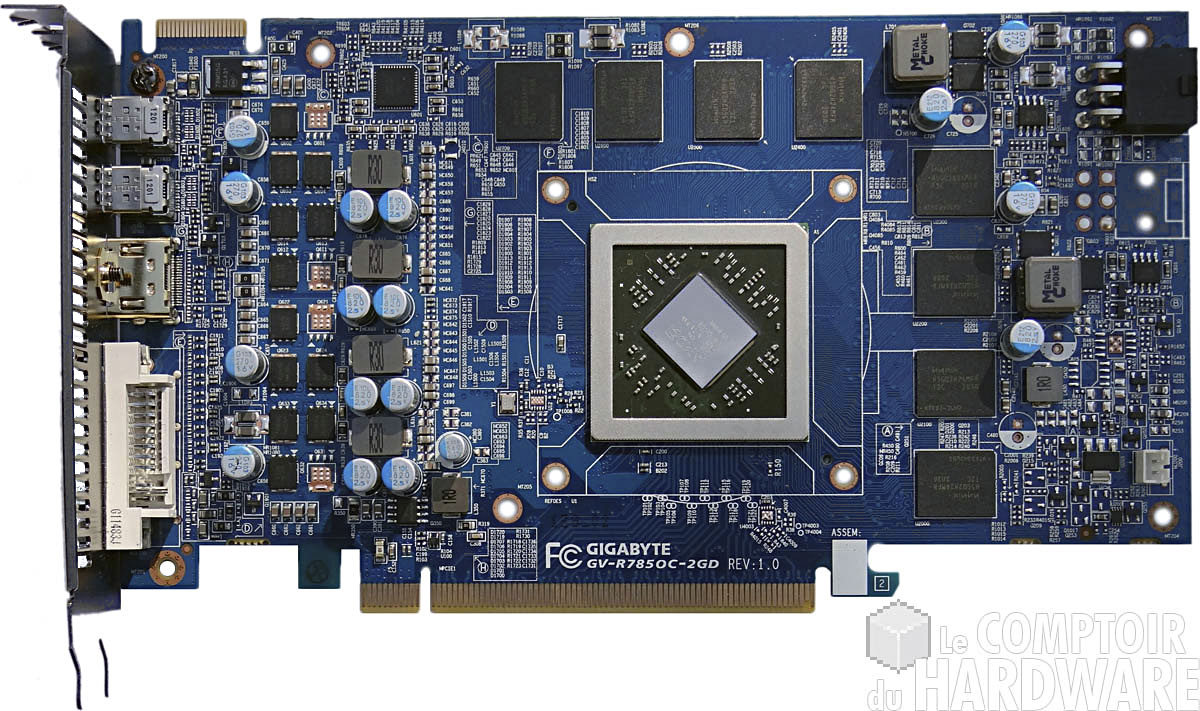

Puisque l'on parle de ce dernier, hormis les 2 ventilateurs axiaux de 10cm, il est constitué de 2 caloducs Direct Touch encastrés dans une base en aluminium surplombée d'un radiateur à base d'ailettes du même matériau, où aboutissent les 2 Heat-Pipes permettant de répartir au mieux les calories à dissiper. Il est toutefois décevant de constater que l'alimentation des ventilateurs est assurée par un connecteur à 2 pins, trop souvent gage d'une thermorégulation peu aboutie... La carte dénudée laisse apparaitre le GPU au centre entouré de 8 puces GDDR5 de 256 Mo. L'étage d'alimentation principal est déporté côté panel plutôt que traditionnellement en bout de carte afin d'optimiser l'encombrement.



Gigabyte GV-R7850OC-2GD : ventirad [cliquer pour agrandir]Gigabyte GV-R7850OC-2GD : carte nue [cliquer pour agrandir]

Le refroidisseur et la carte dénudée - Cliquer pour agrandir

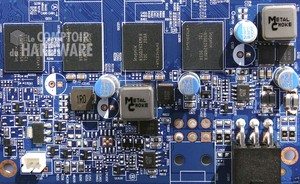

Le GPU dispose donc d'une alimentation à 4 phases alors que la mémoire se contente plus modestement d'une phase en bout de carte. Il est intéressant de signaler la présence d'un emplacement pour un second connecteur PCIE à 6 pins à côté du premier, ce PCB pouvant à priori être commun aux HD 7870 et HD 7850. Côté mémoire, c'est Hynix qui a été choisi avec des puces T2C de 256 Mo certifiées pour 1,25 GHz.



Gigabyte GV-R7850OC-2GD : étage dalimentation [cliquer pour agrandir]Gigabyte GV-R7850OC-2GD : étage dalimentations [cliquer pour agrandir]

L'étage d'alimentation et les puces mémoire - Cliquer pour agrandir

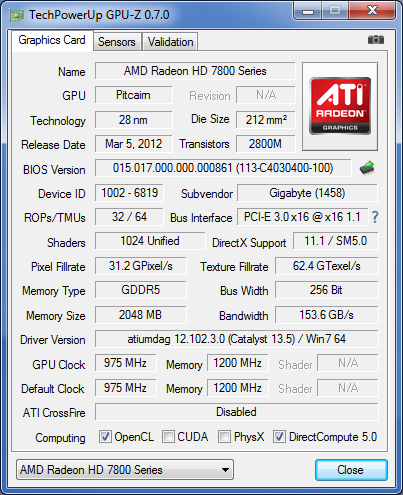

Poursuivons la description de notre carte avec un petit tour dans ses entrailles via GPU-Z : le GPU mouline à 975 MHz sur cette Gigabyte alors que les spécifications d'AMD sont de 860 MHz pour la HD 7850 de référence. Côté mémoire, la fréquence n'évolue pas par rapport au modèle de référence à 1,2 GHz sur bus 256-bit. La version Pro de Pitcairn utilisée sur les HD 7850 se voit amputée de 4 CU conduisant à la perte de 256 unités de calcul et 16 TMU, les ROP et le bus mémoire étant stables.



GPU-Z Gigabyte GV-R7850OC-2GD

La carte vue par GPU-Z

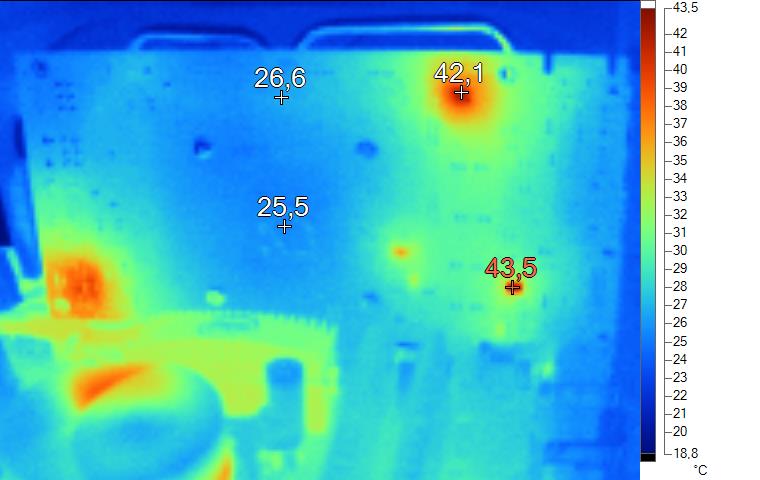

Comment se comporte le refroidisseur spécifique du constructeur sur ce modèle ? Pour cela rien de mieux que la thermographie infrarouge. Au repos, on notera simplement 2 points légèrement plus chaud au niveau de l'étage d'alimentation du GPU. En charge, le PCB s'échauffe logiquement et on retrouve des températures aux alentours de 70°C avec des pointes au dos des puces mémoires et des étages d'alimentation.



Imagerie Thermique Gigabyte HD 7850 au repos [cliquer pour agrandir]Imagerie Thermique Gigabyte HD 7850 en charge  [cliquer pour agrandir]

Thermographie infrarouge au repos et en charge - Cliquer pour agrandir



Peut-on overclocker davantage cette carte ? Cette dernière étant déjà cadencée 115 MHz au-delà de la fréquence officielle de Pitcairn Pro, la marge supplémentaire s'avère très limitée. Heureusement la mémoire se montre plus coopérative avec +10%. Au final nous observons un gain applicatif de + 6% en jeu avec une surconsommation de 6W, nul doute que cela ne transformera pas radicalement votre expérience.



GPU-Z Gigabyte GV-R7850OC-2GD overclockée

GPU-Z : overclocking

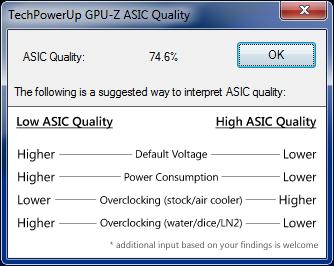

Concluons notre analyse par l'ASIC Quality de notre GPU toujours par le biais de GPU-Z, ce dernier traduit par une note la "qualité intrinsèque" de la puce en se basant sur ses tensions de fonctionnement et en estimant donc les courants de fuite de cette dernière. Plus la note est élevée et plus le GPU devrait être coopératif avec un refroidisseur à air. Notez l'emploi du conditionnel, car il ne faut pas prendre cette valeur comme une vérité absolue, cela indique toutefois clairement une consommation en berne puisque la tension d'alimentation nécessaire est moindre avec une puce disposant d'un ASIC élevé. Notre exemplaire se retrouve avec 74,6% soit un résultat très correct pour un GPU sorti des chaines lors des premières semaines de fabrication (nous avons reçu cette carte au début de la commercialisation des HD 7850).



GPU-Z Gigabyte HD 7850 : ASIC

GPU-Z : ASIC Quality



3 étoilesAu moment de conclure, il est indéniable que cette carte dispose de nombreux atouts à commencer par des performances en hausse de 9% par rapport à une HD 7850 générique, cela n'en fait pas la plus rapide des cartes basées sur ce GPU, mais il reste une petite marge pour l'overclocking manuel. Ceci ne se traduit pas par une explosion de la consommation ou des températures de fonctionnement, bien au contraire pour ces dernières. Si en charge la carte se montre très discrète, elle est par contre décevante au repos, la faute à une gestion de la vitesse de rotation du ventilateur peu efficace (peu de changement entre le repos et la charge) ... C'est bien dommage et lorsque l'on couple ceci à un tarif similaire aux premiers prix des HD 7870 bien plus performantes, il est difficile d'attribuer plus de 3 étoiles à cette carte malgré des qualités indéniables.



C'est tout pour la présentation de cette Gigabyte GV-R7850-2GD, voyons page suivante une seconde HD 7850 en provenance d'HIS cette fois.
