Test • 21 cartes graphiques modifiées
MSI N770 Twin Frozr OC recto
MSI N770 Twin Frozr OC verso
MSI N770 Twin Frozr OC : bracket
MSI N770 Twin Frozr OC : alimentation
MSI N770 Twin Frozr OC : refroidisseur
MSI N770 Twin Frozr OC : refroidisseur
MSI N770 Twin Frozr OC : Etage dalimentation GPU
MSI N770 Twin Frozr OC : GDDR5
Imagerie Thermique MSI GTX 770 Ti Gaming Edition au repos
Imagerie ThermiqueMSI GTX 770 Ti Gaming Edition en charge

• MSI N770 Gaming Edition

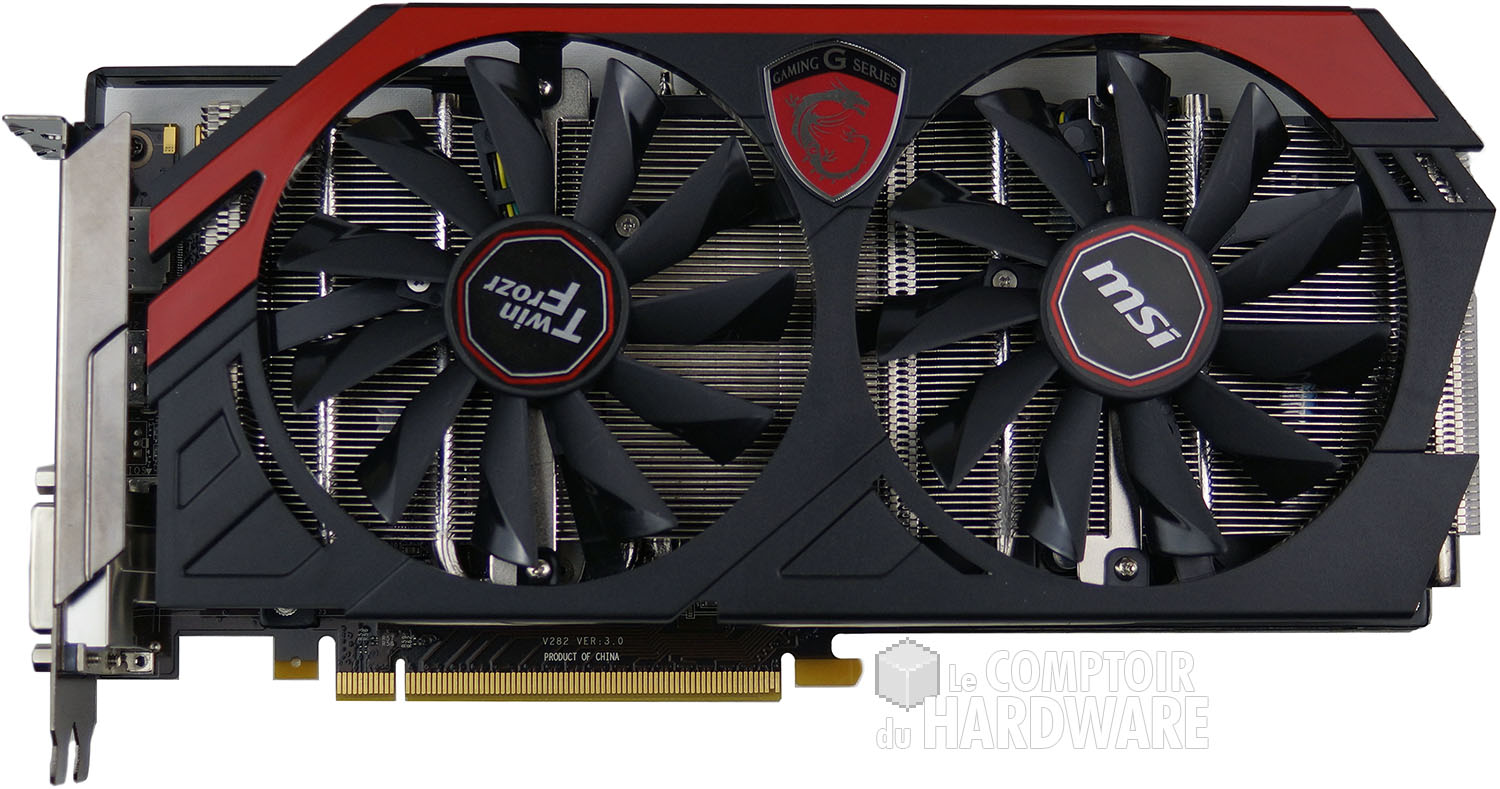

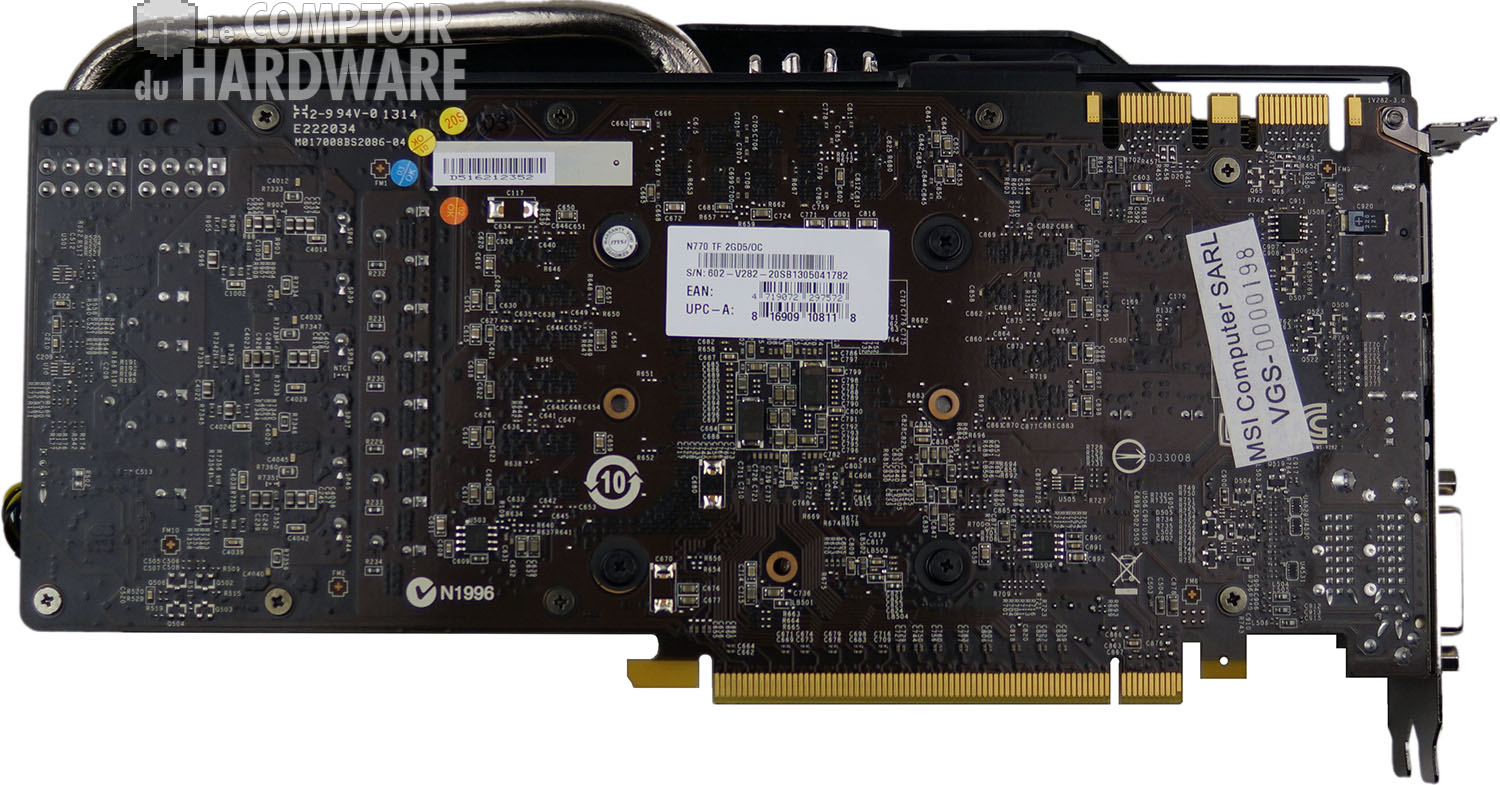

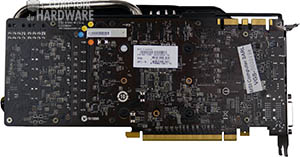

MSI nous a fait parvenir une GTX 770 qui diffère du modèle de référence, la carte fait partie de la série G (Gaming Series), elle mesure 25,7 cm soit un bon centimètre de moins que le modèle de référence, le PCB se limitant même à 25,5 cm, mais le radiateur dépasse de 2 mm à l'arrière de la carte qui se contente de 760g. Le refroidissement est spécifique à la marque à savoir le Twin Frozr, rapport à ses 2 ventilateurs axiaux low profile de 92 mm et employant 11 pâles. La carte dispose d'une équerre de renfort sur le PCB qui est rattachée à celles de fixation au boitier. On retrouve les 2 connecteurs SLi, de quoi réaliser du tri-way pour ceux qui en auraient le besoin ou l'envie.



MSI N770 Twin Frozr OC recto [cliquer pour agrandir]MSI N770 Twin Frozr OC verso [cliquer pour agrandir]

La MSI N770 Twin Frozr OC - Cliquer pour agrandir

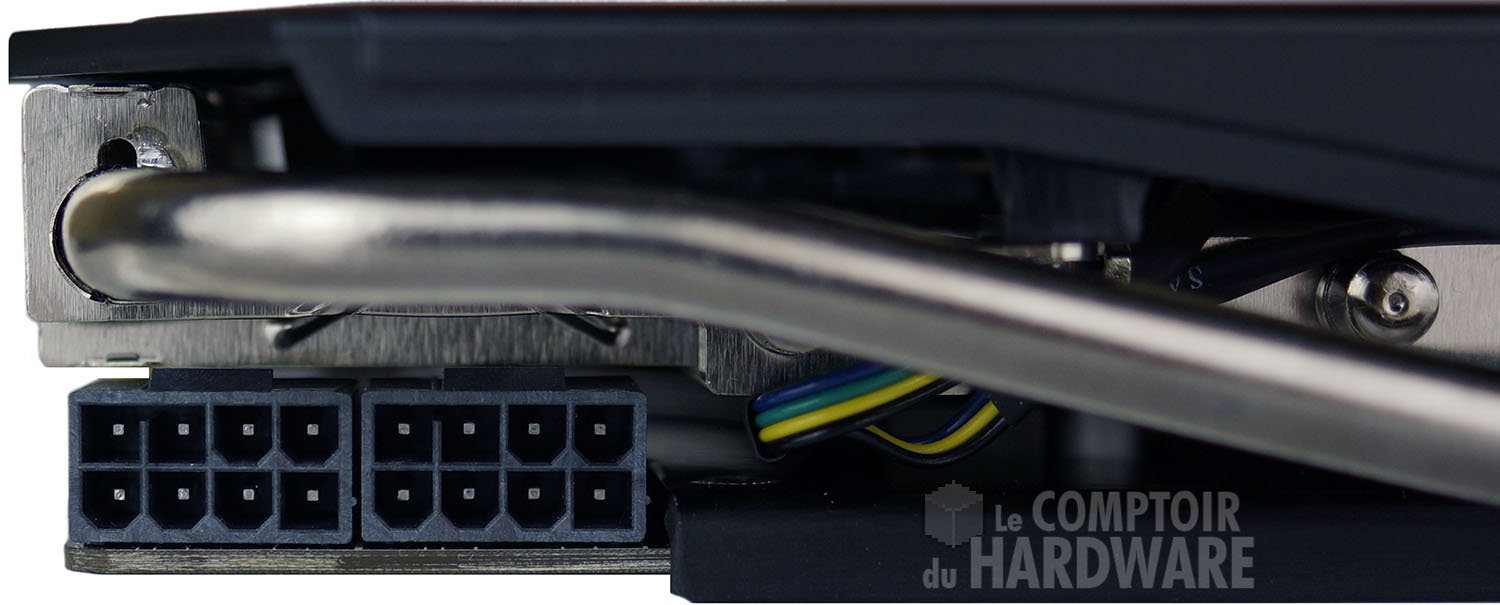

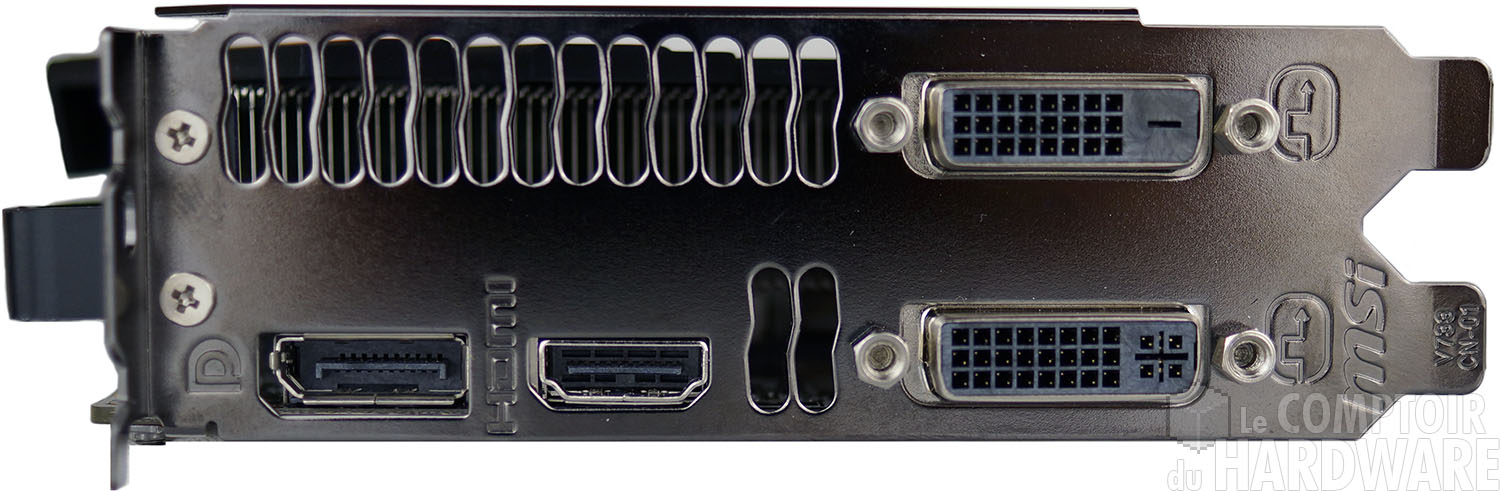

Côté panel on retrouve à peu de chose près celui des GTX 780/680/670/Titan de référence, à savoir des découpes sur les 2/3 du slot supérieur pour expulser l'air chaud (mais aussi entre le port HDMI et un DVI), viennent ensuite 2 ports DVI Dual Link superposés, un Display Port 1.2 (au format standard et non mini) et un port HDMI 1.4. Du côté des connecteurs d'alimentation, MSI troque la configuration 6+8 pins pour 2 connecteurs à 8 pins, histoire de ne pas dépasser les préconisations électriques lors d'un overclocking sévère.



MSI N770 Twin Frozr OC : bracket [cliquer pour agrandir]MSI N770 Twin Frozr OC : alimentation [cliquer pour agrandir]

Les connecteurs vidéo et d'alimentation de la MSI N770 Twin Frozr OC

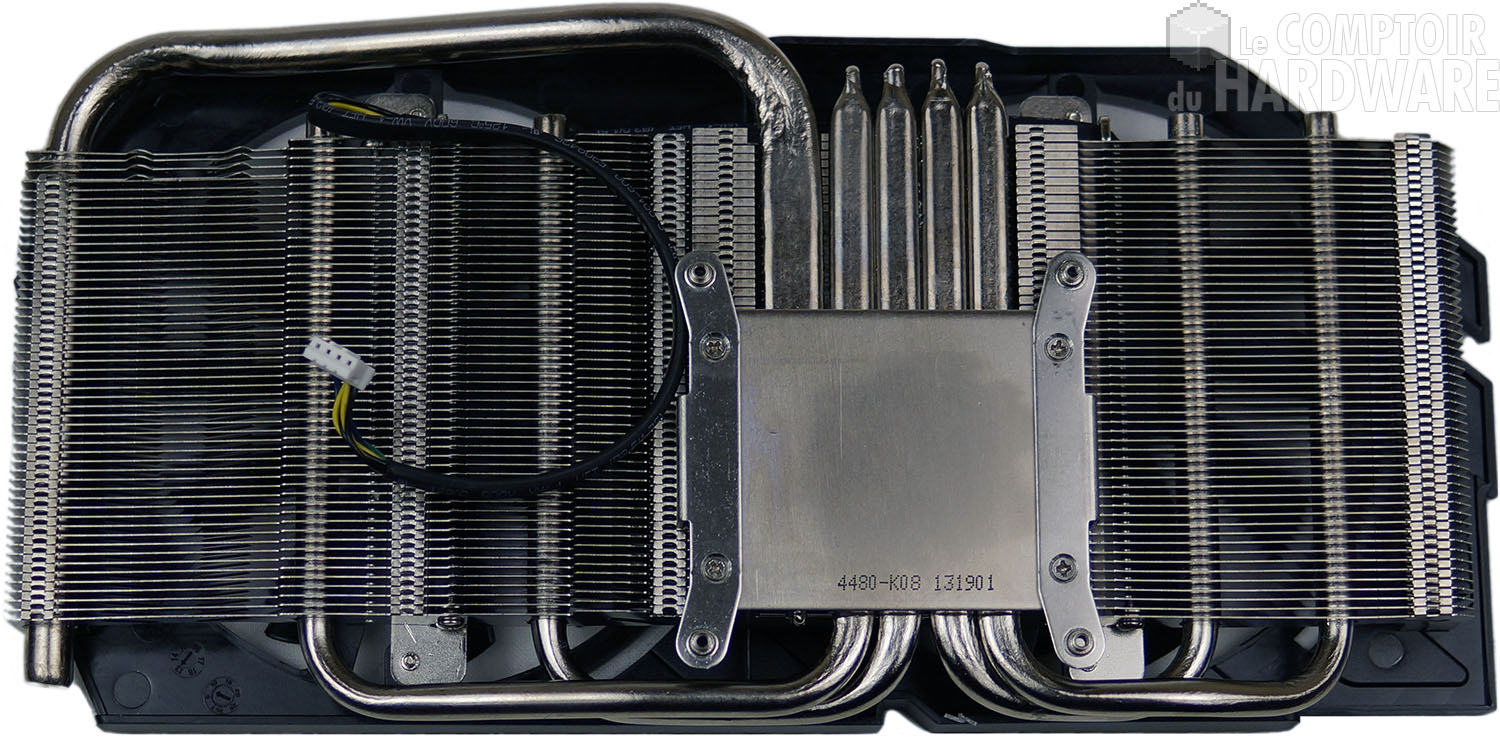

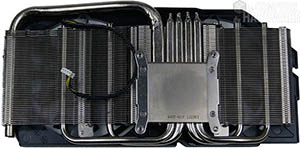

Jetons un coup d'oeil plus en détail sur le refroidisseur maison qui vient défier celui du modèle de référence nVIDIA : la base constituée de cuivre nickelé, est surplombée par pas moins de 5 caloducs. Ces derniers sont en charge de la dispersion de la chaleur au sein des ailettes en aluminium qui composent le volumineux radiateur. En complément, MSI a ajouté une plaque métallique en contact avec l'étage d'alimentation et les puces mémoires, l'angle de cette dernière créant l'équerre de renfort du PCB. Le flux d'air nécessaire au refroidissement du tout est assuré par les 2 ventilateurs axiaux.



MSI N770 Twin Frozr OC : refroidisseur [cliquer pour agrandir]MSI N770 Twin Frozr OC : refroidisseur [cliquer pour agrandir]

Le refroidisseur - Cliquer pour agrandir

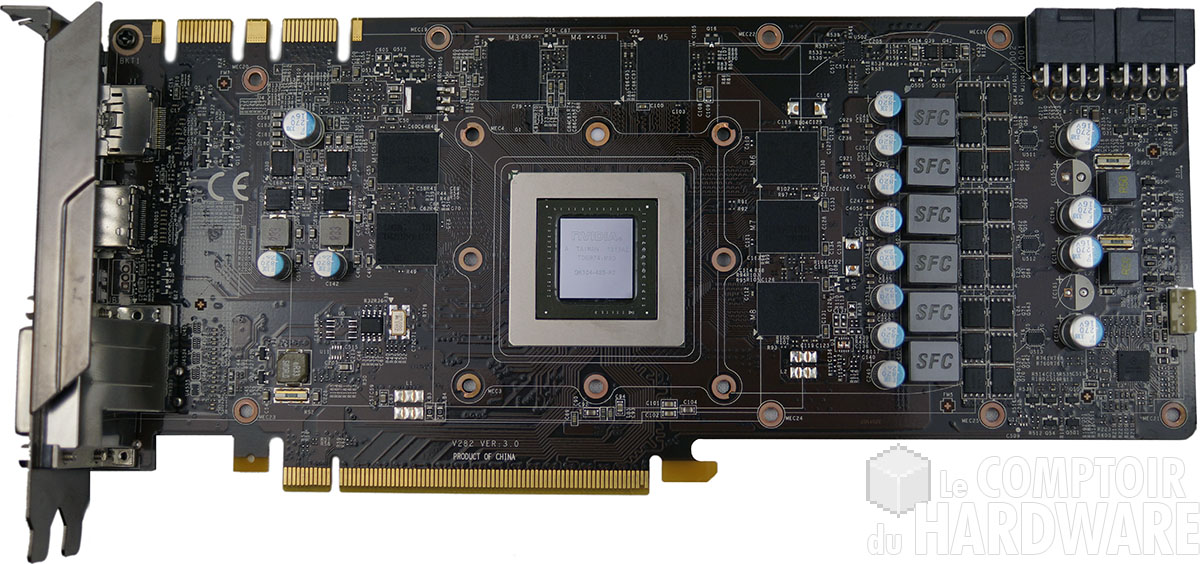

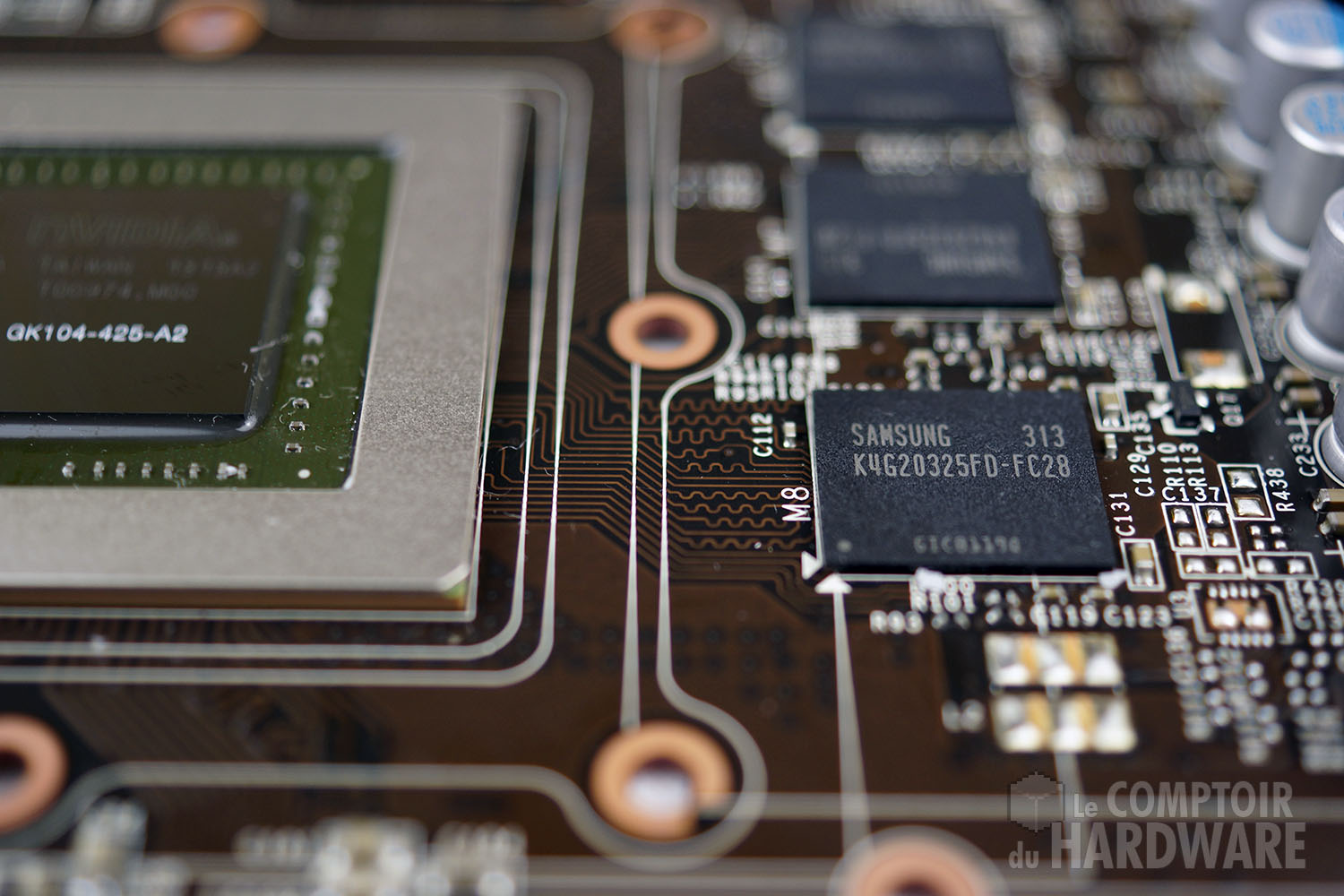

L'étage d'alimentation emploie à l'instar du modèle de référence 6 phases pour l'alimentation du GPU auxquelles s'ajoutent 2 phases dédiées à la mémoire. Puisque l'on évoque cette dernière, les puces retenues sont strictement identiques à celle choisies par le caméléon et le GK104 présent sur la carte est du même type GK104-425-A2.



MSI N770 Twin Frozr OC : Etage dalimentation GPU [cliquer pour agrandir]MSI N770 Twin Frozr OC : GDDR5 [cliquer pour agrandir]

L'étage d'alimentation, le GPU et la mémoire - Cliquer pour agrandir

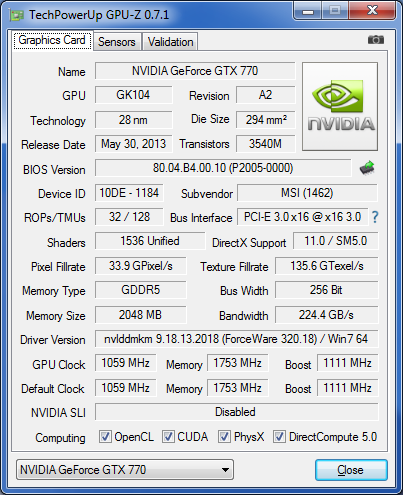

Continuons la description de notre carte au travers de GPU-Z : c'est donc toujours un GK104 complet qui est à la manoeuvre ici et seules les fréquences différencient ce modèle de celui de référence nVIDIA : la fréquence de base du GPU gagne un bin à 1059 MHz tandis que le GPU Boost garanti en gagne 2 de plus à 1111 MHz. En pratique, notre carte s'est montrée plus généreuse de 3 bin à 1150 MHz. Pour les puces mémoires, pas de chichi par contre avec le respect stricto sensu des préconisations du caméléon pour une GTX 770 avec 1753 MHz.



GPU-ZMSI N770 Twin Frozr OC

GPU-Z : caractéristiques et fréquences

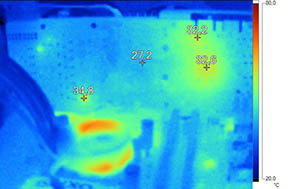

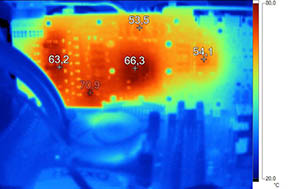

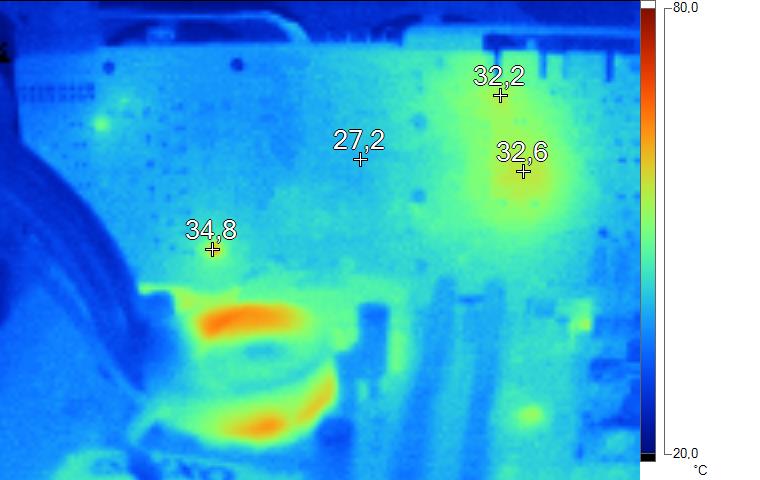

Rien de mieux que la thermographie infrarouge pour évaluer le TwinFrozr : au repos, on notera que l'étage d'alimentation est toujours et encore légèrement plus chaud que le reste de la carte. En charge, ce dernier se stabilise aux alentours de 63°C quant au dos du GPU c'est à peine plus de 66°c soit une excellente valeur, en particulier pour une carte régie par GPU Boost 2.0 !



Imagerie Thermique MSI GTX 770 Ti Gaming Edition au repos [cliquer pour agrandir]Imagerie ThermiqueMSI GTX 770 Ti Gaming Edition en charge  [cliquer pour agrandir]

Thermographie infrarouge au repos et en charge - Cliquer pour agrandir



Poursuivons avec une petite séance d'overclocking : comme toujours, il s'agit de trouver l'équilibre entre TDP à ne pas dépasser et fréquence maximale. Au final nous avons réussi à gagner quelques 130 MHz sur le Boost, la mémoire proposant des gains de fréquences du même ordre avec + 157 MHz. pour un bond de 8,5% en jeu et 17W supplémentaires.



GPU-Z MSI N770 Gaming Edition overclockée

GPU-Z : overclocking

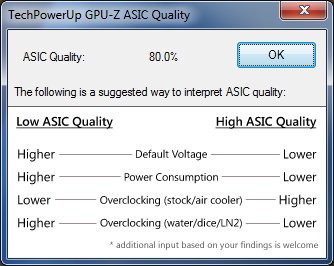

Quid de l'ASIC Quality de notre GPU toujours selon GPU-Z : l'indice se stabilise à 80 % soit une bonne valeur moyenne, mais en deçà des GTX 680 d'Asus et POV qui, disposant également d'un GK104 complet, parviennent par contre à franchir le palier des 1,3 GHz.



GPU-Z MSI N770 Gaming Editionn : ASIC

GPU-Z : ASIC Quality



5 étoilesAlors que vaut cette MSI N770 Gaming Edition ? Son refroidisseur est excellent, la carte restant très discrète en charge comme au repos tout en conservant le GPU a une température largement inférieure à 80°C synonyme de performances optimales du fait de l'intégration de GPU Boost 2.0. La consommation est également parfaitement maitrisée, GK104 oblige, quant aux performances, elles sont d'un très bon niveau puisque la carte de MSI égale une HD 7970 GHz. Au niveau tarifaire, MSI ne se montre pas trop gourmand puisque cette carte ne demande qu'une dizaine d'euros de plus qu'une GTX 770 premier prix et se retrouve donc en concurrence frontale avec les R9 280X. En définitive il sera réellement difficile de privilégier l'une ou l'autre option en dehors d'une préférence à telle ou telle marque. Au final et sans véritable point faible, cette MSI N770 Gaming Edition obtient 5 étoiles amplement méritées.



C'est tout pour la présentation de cette GTX 770 en provenance de MSI passons aux GTX 780 avec le modèle DirectCU II d'Asus page suivante.
