• HIS RADEON HD 7970 IceQ X² GHz Edition

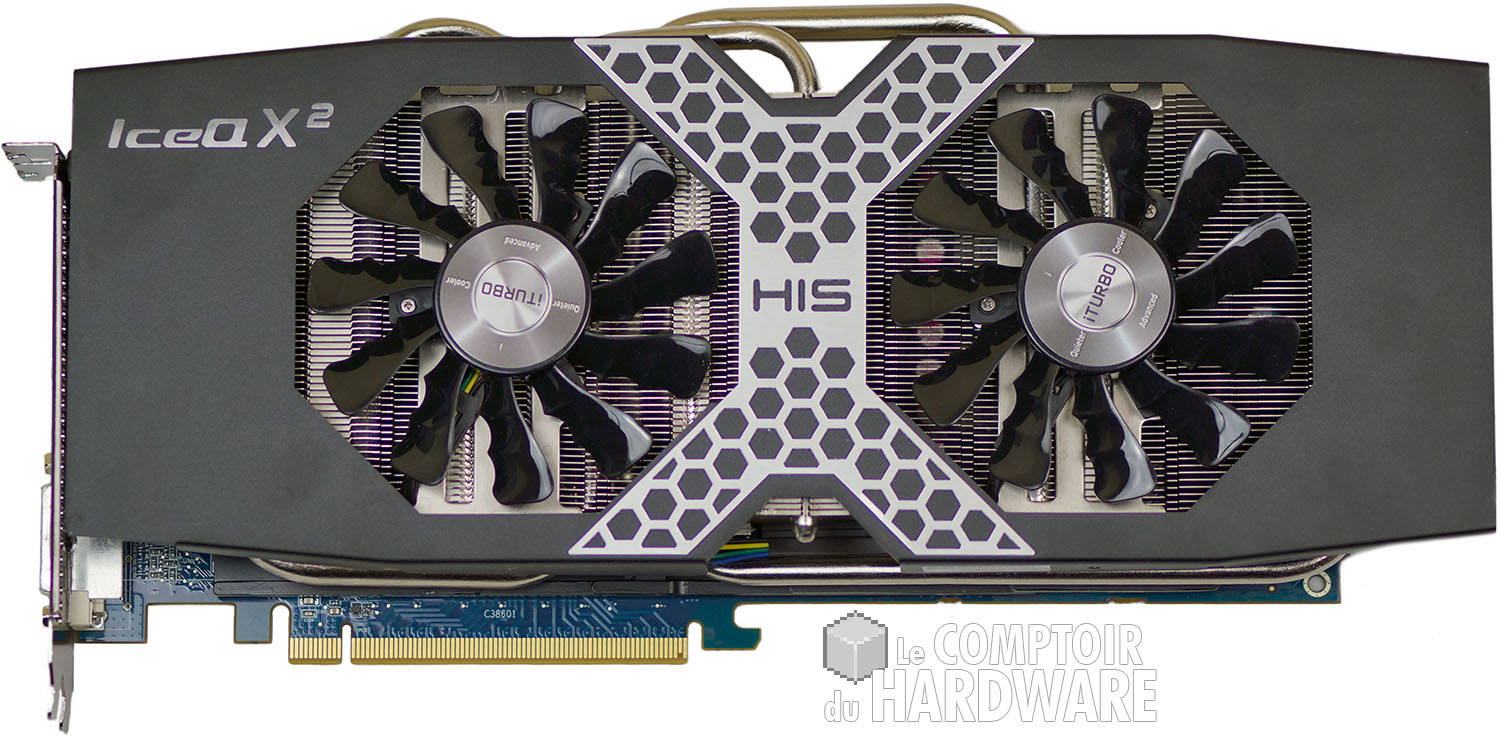

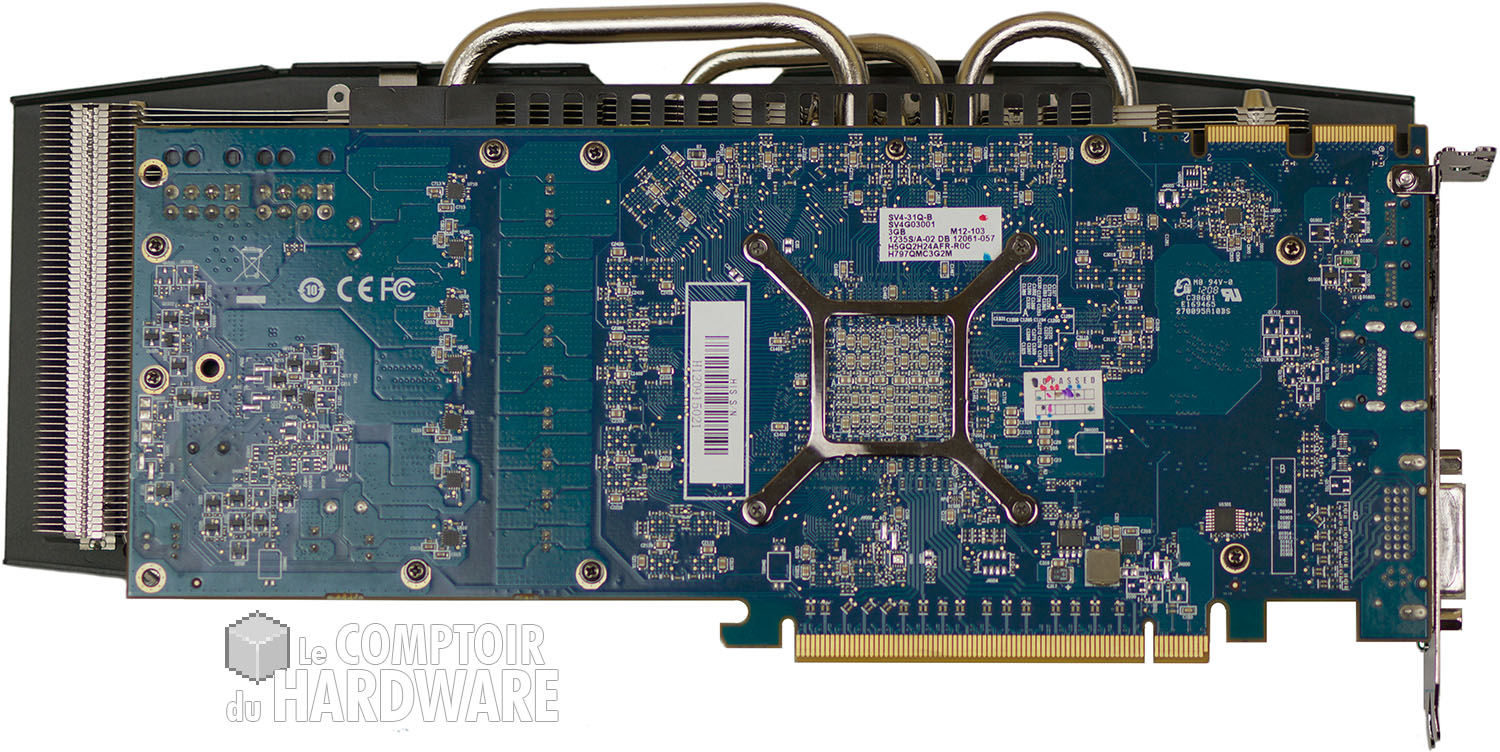

Il n'y a pas à dire, HIS aime les noms à rallonge et ce n'est pas ce modèle qui fera exception ! En version décryptée il s'agit ici d'une Radeon HD 7970 GHz Edition équipée du refroidisseur IceQ X². On devine aisément le pourquoi d'une telle désignation au premier coup d'oeil, un second ventilateur axial de 85 mm a été ajouté. La carte est très longue (30 cm) et lourde puisque le kilo est franchi à 1080 g exactement. HIS indique clairement par un petit visuel inclus dans la boite de correctement verrouiller le loquet arrière sur le port PCIe ! Le PCB toujours bleu reste par contre dans la norme des cartes haut de gamme AMD avec un peu moins de 27cm. On retrouve aussi un second connecteur CrossFireX vu le placement de la bête.



HIS RADEON HD 7970 IceX² GHz Edition : face avant [cliquer pour agrandir]HIS RADEON HD 7970 IceX² GHz Edition : face arrière [cliquer pour agrandir]

La HD 7970 IceQ X² GHz Edition d'HIS, faces avant et arrière - Cliquer pour agrandir

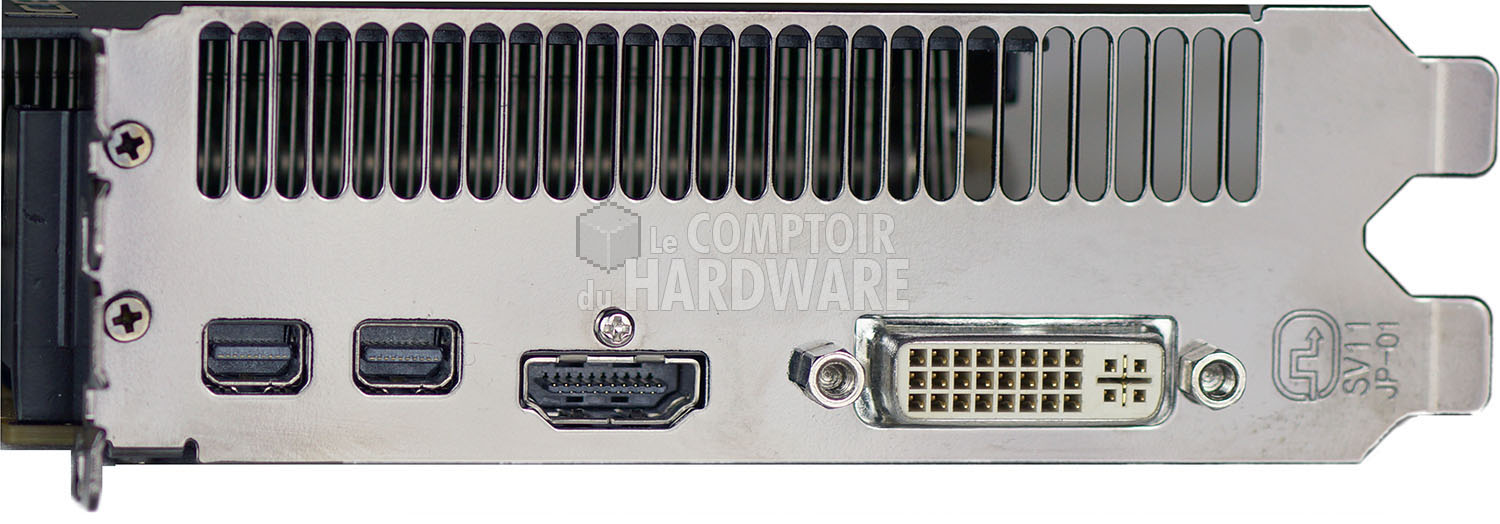

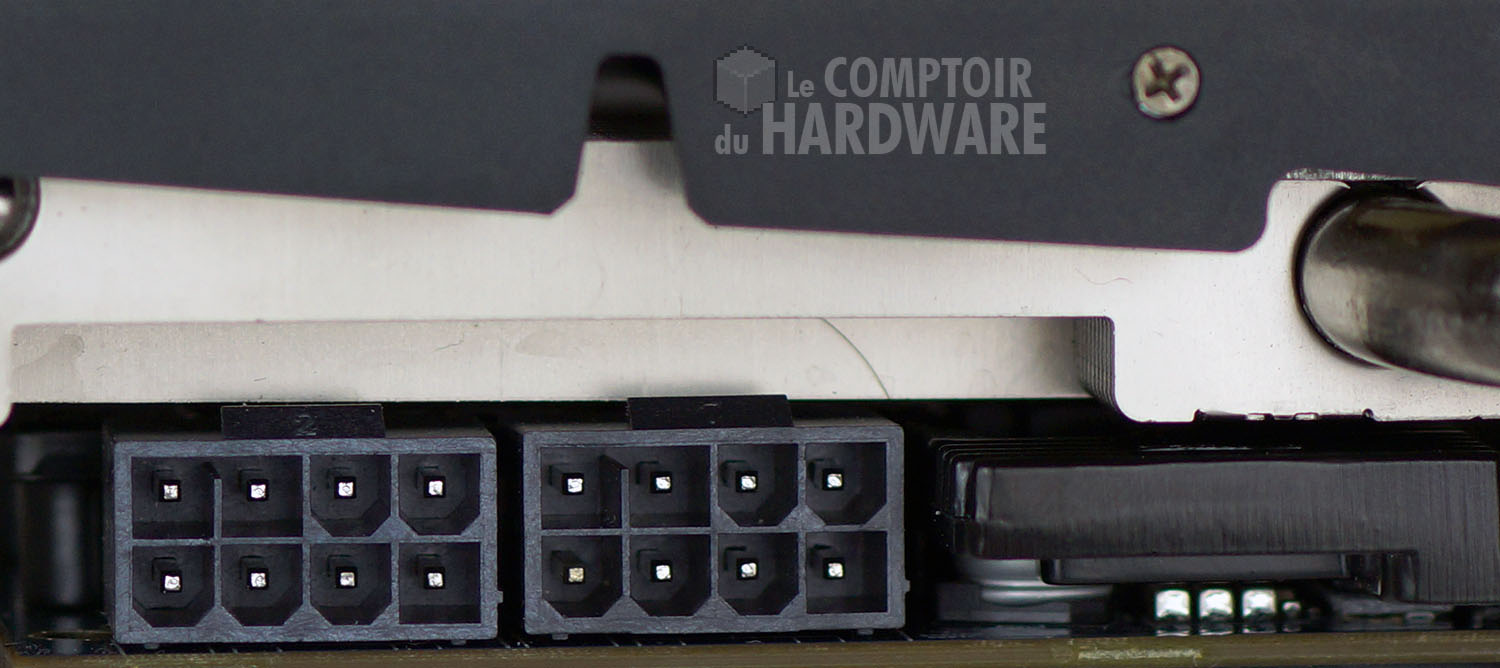

Côté panel, un copier-coller de celui des HD 7K de référence avec un connecteur DVI Dual Link, un HDMI 1.4a high speed et deux mini Display Port 1.2. L'évacuation de l'air chaud est réalisée via les découpes Ad Hoc présentes sur l'équerre supérieure. Côté alimentation, HIS a prévu du lourd avec 2 connecteurs à 8 pins alors que les HD 7970 de référence (GHz y compris) se contentent d'une configuration à 6+8. Vu la longueur de la carte, ces connecteurs sont logiquement orientés à 90° à l'extrémité arrière du PCB.



HIS RADEON HD 7970 IceX² GHz Edition : connecteurs [cliquer pour agrandir]HIS RADEON HD 7970 IceX² GHz Edition : alimentation [cliquer pour agrandir]

Connecteurs et alimentation - Cliquer pour agrandir

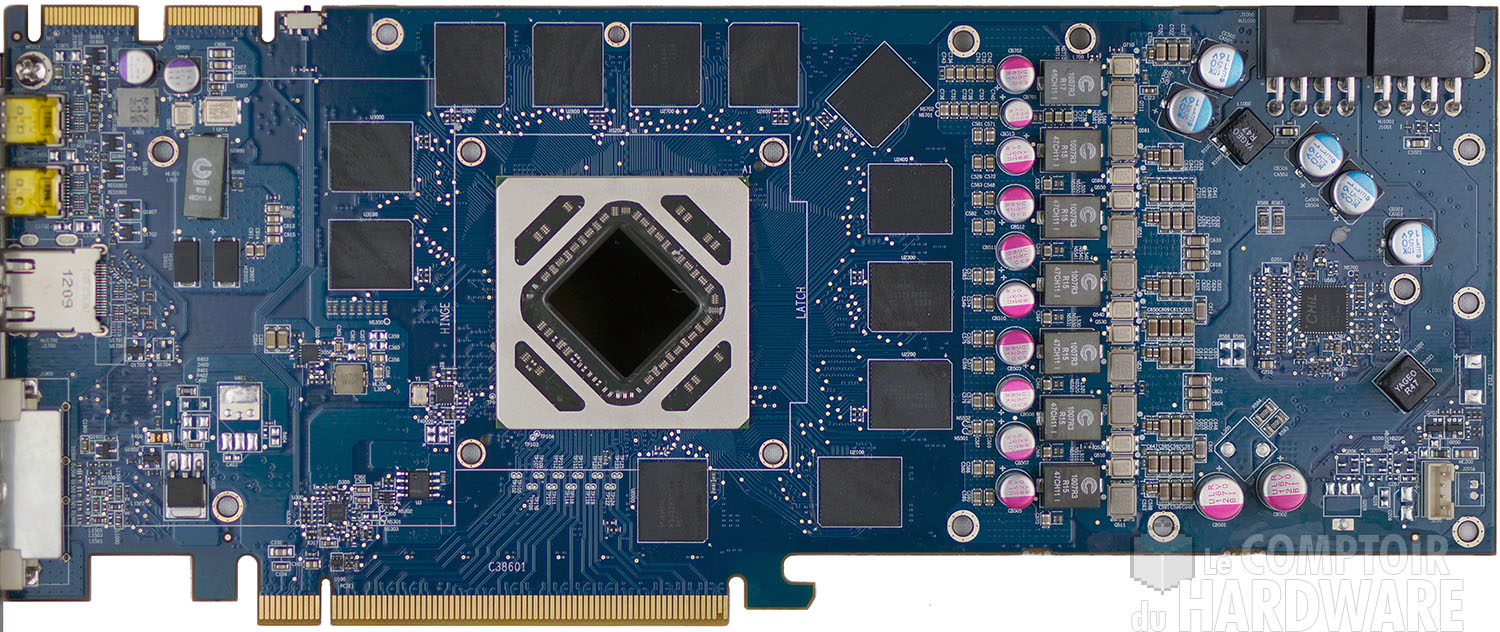

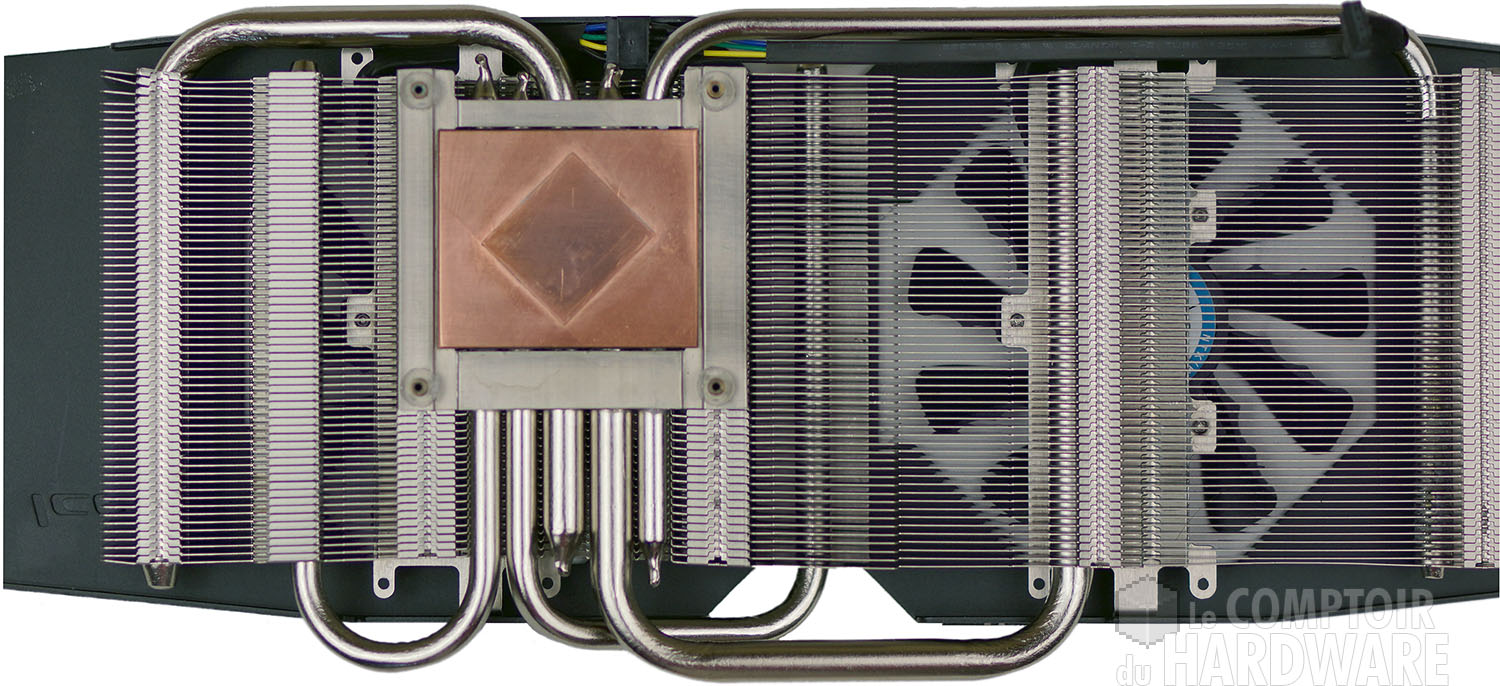

Jetons un coup d'oeil au fameux IceQ X² : une base en cuivre d'où s'extraient pas moins de 5 caloducs répartissant la chaleur dégagée par le GPU au sein du radiateur en aluminium surplombant cette dernière. Le flux d'air généré par les deux ventilateurs axiaux refroidissant les ailettes. La carte une fois dénudée laisse apparaitre le GPU entouré des 12 puces mémoire, bus 384-bit oblige, quant à l'étage d'alimentation, il retrouce sa place traditionnelle à droite.



HIS RADEON HD 7970 IceX² GHz Edition : refroidisseur [cliquer pour agrandir]HIS RADEON HD 7970 IceX² GHz Edition : refroidisseur [cliquer pour agrandir]

Le refroidisseur et la carte dénudée - Cliquer pour agrandir

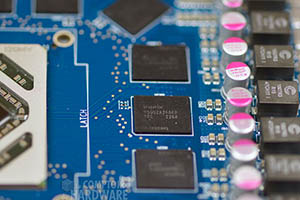

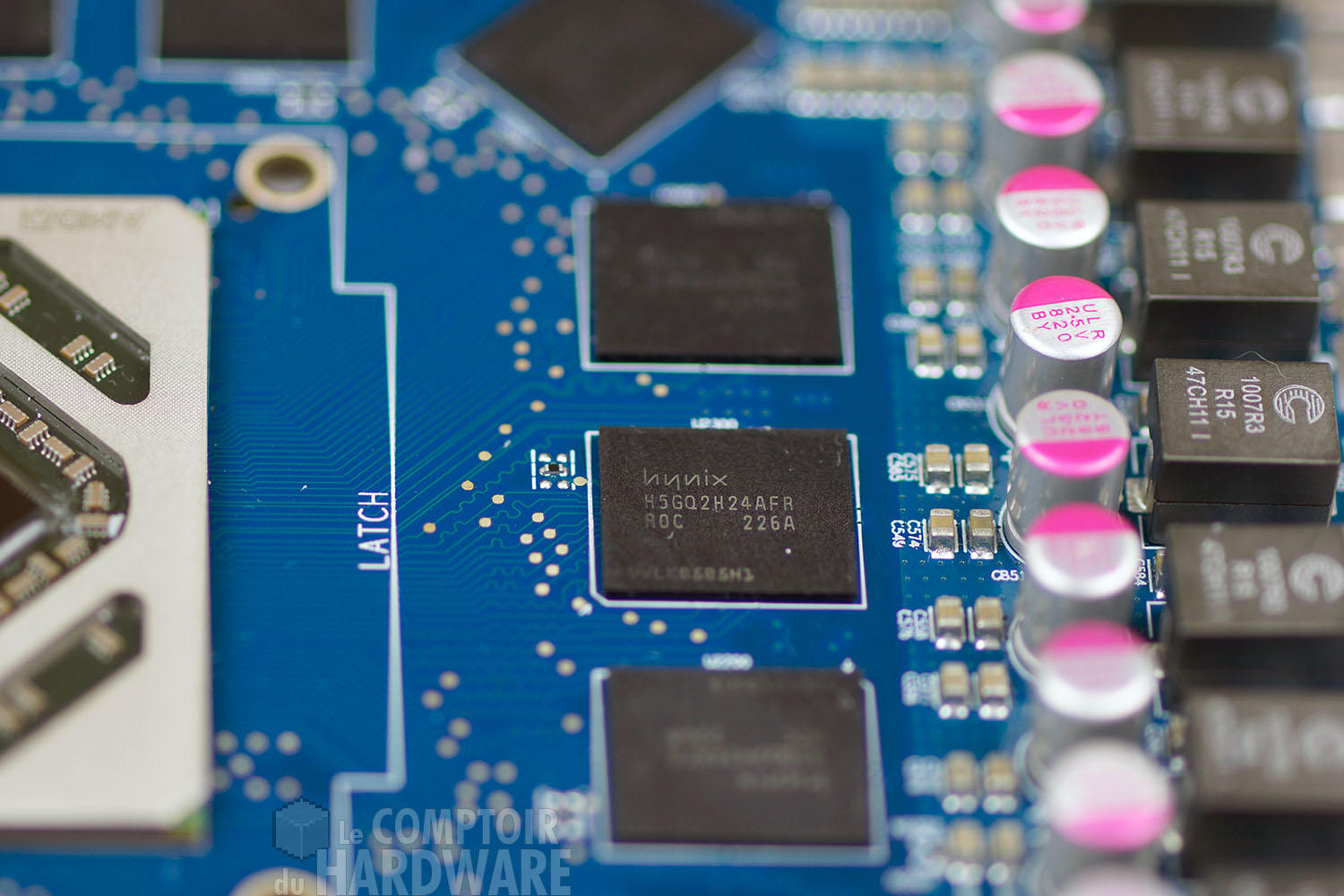

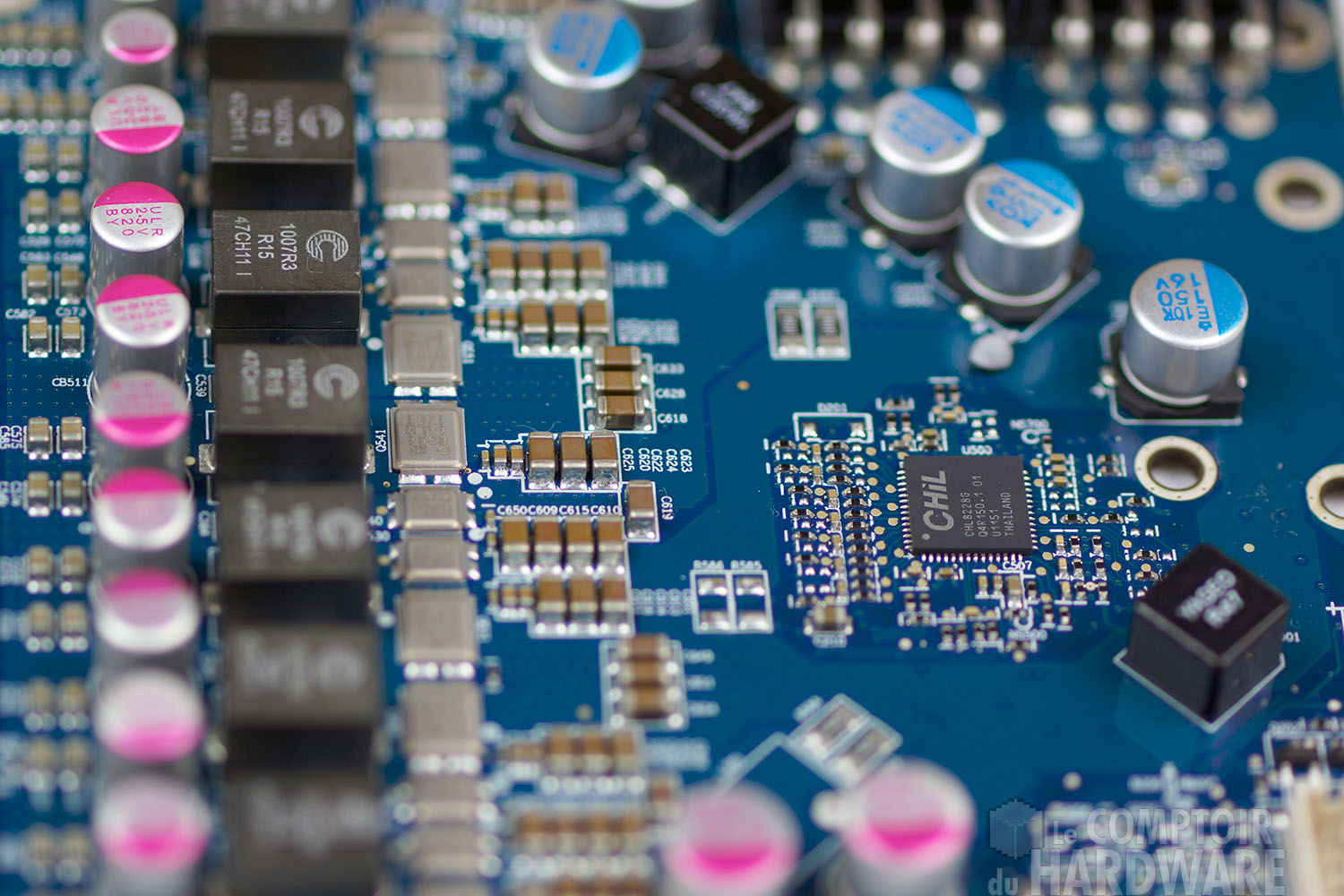

Ce dernier (souffrant malheureusement comme de nombreuses HD 7900 de coil whining cad de sifflement) emploie pas moins de 6 phases pour le GPU auxquelles il faut adjoindre une supplémentaire dédiée à la mémoire. Puisque l'on parle d'elle, HIS réitère sa confiance en Hynix via des puces R0C certifiées à 1,5 GHz cette fois. Notons que tant les puces mémoire que les transistors de puissance disposent d'un radiateur spécifique en aluminium qui les coiffe et profite du flux d'air généré par les 2 ventilateurs axiaux.



HIS RADEON HD 7970 IceX² GHz Edition : étage dalimentation [cliquer pour agrandir]HIS RADEON HD 7970 IceX² GHz Edition : puces mémoire [cliquer pour agrandir]

L'étage d'alimentation et la mémoire - Cliquer pour agrandir



Que peut donc nous apprendre GPU-Z sur la carte ? On retrouve en fait les caractéristiques standards d'une Radeon HD 7970 GHz Edition (employant donc la puce Tahiti) sans modification en termes de fréquences GPU ou GDDR5. Toutefois, comme vous le constaterez lors des pages dédiées aux performances, cette carte fait mieux que le modèle de référence ! Comment diable est-ce possible ? Eh bien lors de sollicitations intenses, le modèle d'AMD atteint son TDP ce qui entraine une baisse de sa fréquence à 1 GHz en lieu et place des 1050 MHz du turbo, alors que le modèle HIS disposant à priori d'un TDP autorisé plus important du fait de son refroidisseur s'y cantonne.



GPU-Z HIS HD 7970 IceQX² GHz Edition

La carte vue par GPU-Z

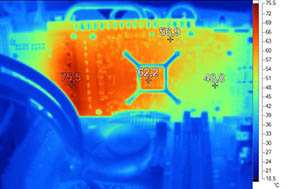

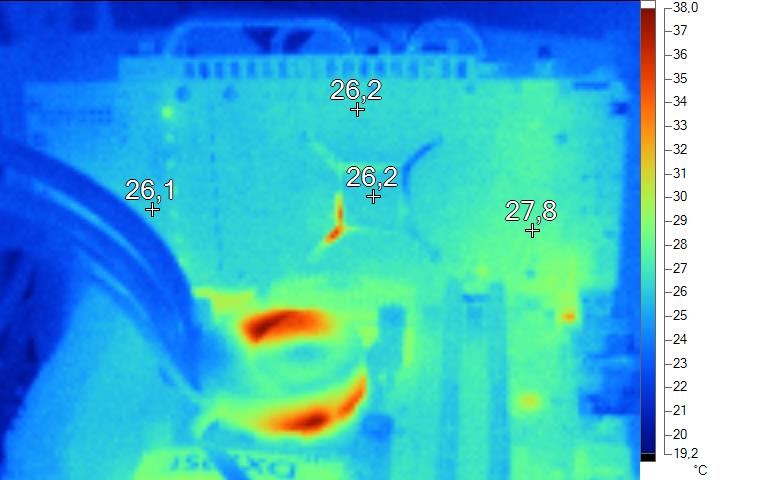

Comment se comporte d'ailleurs ce fameux IceQ X² utilisé sur ce modèle ? Pour cela un petite séance de thermographie infrarouge. Au repos, rien de notable, tout est bien frais, en charge le PCB s'échauffe logiquement et on retrouve des températures aux alentours de 75°C pour l'étage d'alimentation, le dos du GPU ne dépassant pas 62°C soit de très bons résultats pour une carte haut de gamme !



Imagerie Thermique HIS HD 7970 IceQX² GHz Edition au repos [cliquer pour agrandir]Imagerie Thermique HIS HD 7970 IceQX² GHz Edition en charge  [cliquer pour agrandir]

Thermographie infrarouge au repos et en charge - Cliquer pour agrandir

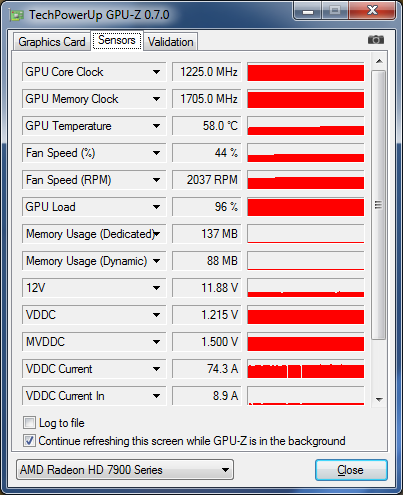

Poursuivons par une petite séance d'overclocking maison. La carte étant cadencée aux fréquences par défaut, y a-t-il beaucoup de marge ? Eh bien pas si mal pour une puce dépassant déjà le GHz puisqu'il nous a été possible de franchir le seuil des 1,2 GHz. La mémoire n'est pas en reste avec +205 MHz, nul doute que la qualité de l'étage d'alimentation et du refroidisseur permet ces résultats. En terme de gains, ce n'est pas moins de 15% supplémentaires que l'on retrouve après cet overclocking, mais la carte consomme également davantage avec près de 40W supplémentaires.



GPU-Z HIS HD 7970 IceQX² GHz Edition overclockée

GPU-Z : overclocking

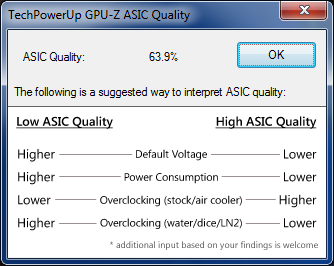

Quid de l'indice ASIC Quality de notre GPU selon GPU-Z : 63,9 %, une valeur plus faible que celles des cartes précédemment testées, mais qui semble être le lôt de la plupart des puces complexes...



GPU-Z HIS HD 7970 IceQX² GHz Edition : ASIC

GPU-Z : ASIC Quality



5 étoilesAlors que vaut ce haut de gamme made in HIS ? Eh bien, c'est une grande réussite avec une carte bien refroidie, relativement silencieuse en charge, on déplorera toutefois un manque de discrétion au repos sans que cela soit rédhibitoire pour autant. La consommation est similaire à celle des HD 7970, c'est à dire élevée à l'instar des performances qu'elle délivre. Bref, on a rien sans rien, mais on se retrouve ici avec un modèle réellement efficace, bien conçu et avec une excellente qualité de fabrication et ce à une tarification bien calibrée (il est même possible d'acquérir pour 10% de moins la version standard) face à la concurrence y compris celle des récentes GTX 770. En conséquence nous attribuons 5 étoiles à ce modèle fort réussi qui, s'il n'est pas parfait, s'en approche tout de même fortement.



Terminons ce tour des quelques Radeon du comparatif par la R9 280X d'Asus dans sa version DirectCU II TOP, tout cela sous vos yeux ébahis en page suivante.
