• Gainward GTX 670 Phantom

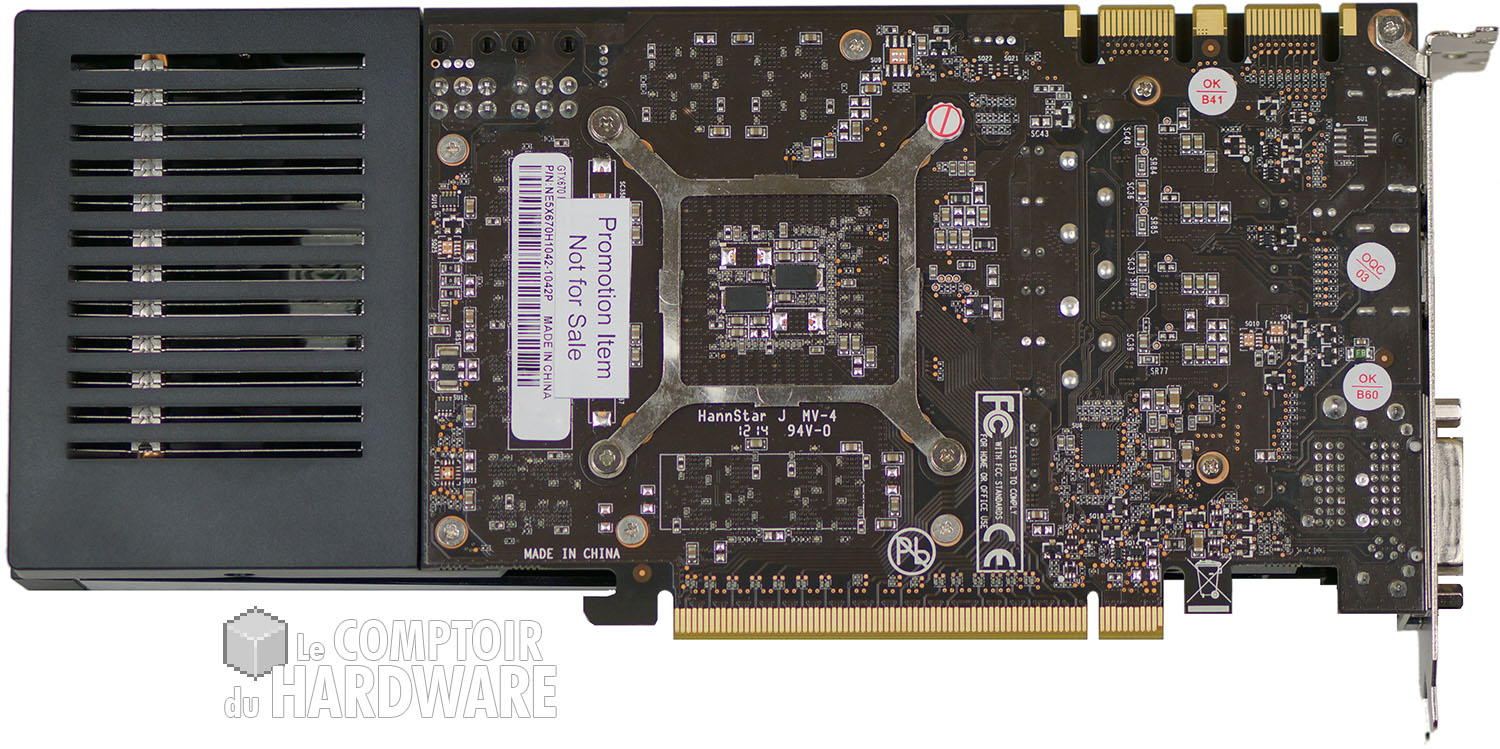

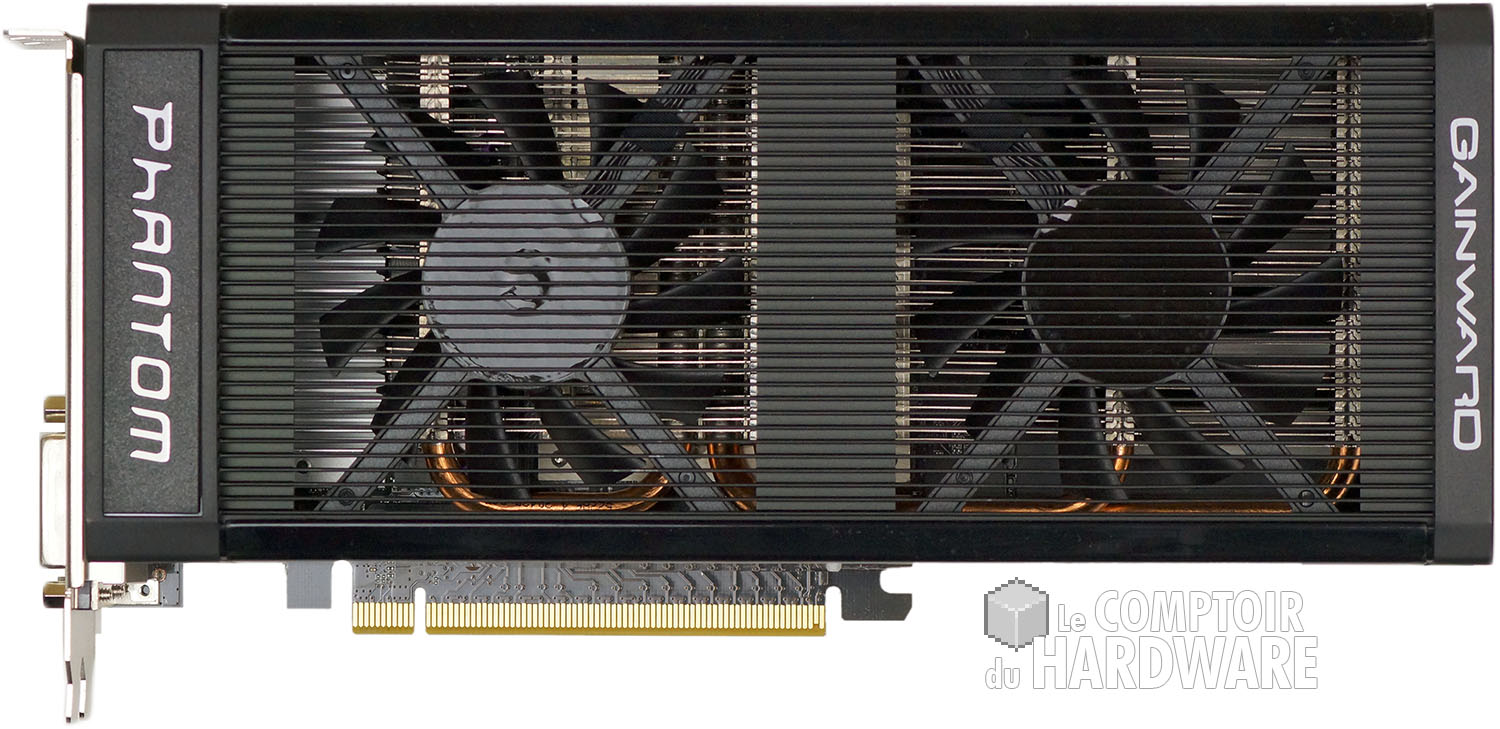

Gainward est un partenaire de longue date du caméléon qui a longtemps fait figure de référence pour ses modèles overclockés avant de rentrer dans le rang. Nous avons reçu la GTX 670 Phantom. Cette dernière dispose d'un refroidisseur maison employant 2 ventilateurs axiaux de 70mm à 11 pâles dissimulés derrière une grille métallique incorporée dans un carter en plastique. La carte mesure 24,5 cm et surprise en la retournant, elle reprend le PCB du design de référence qui lui n'excède pas les 17,5 cm. On retrouve naturellement les 2 connecteurs SLi de rigueur sur les GTX 670 et la carte frôle les 750g.



Gainward GTX 670 Phantom : face avant [cliquer pour agrandir]Gainward GTX 670 Phantom : face arrière [cliquer pour agrandir]

La GTX Phantom de Gainward faces avant et arrière - Cliquer pour agrandir

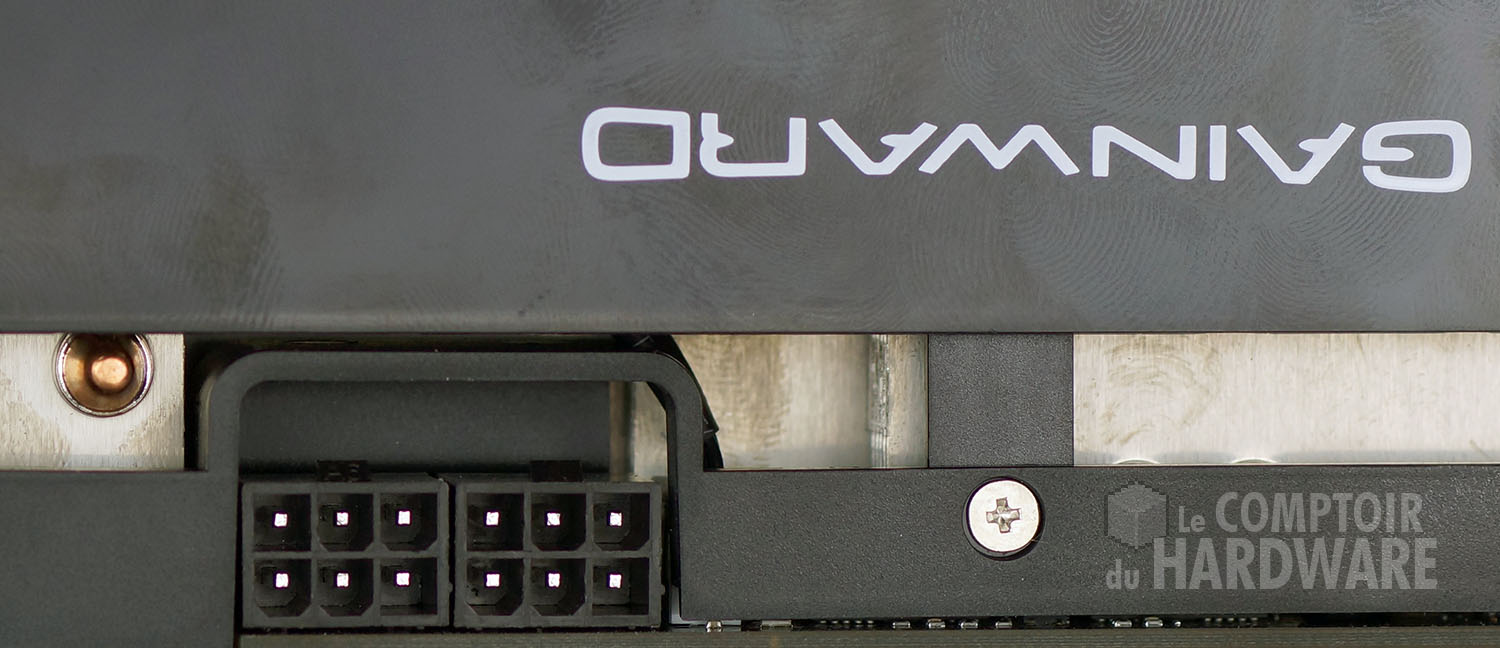

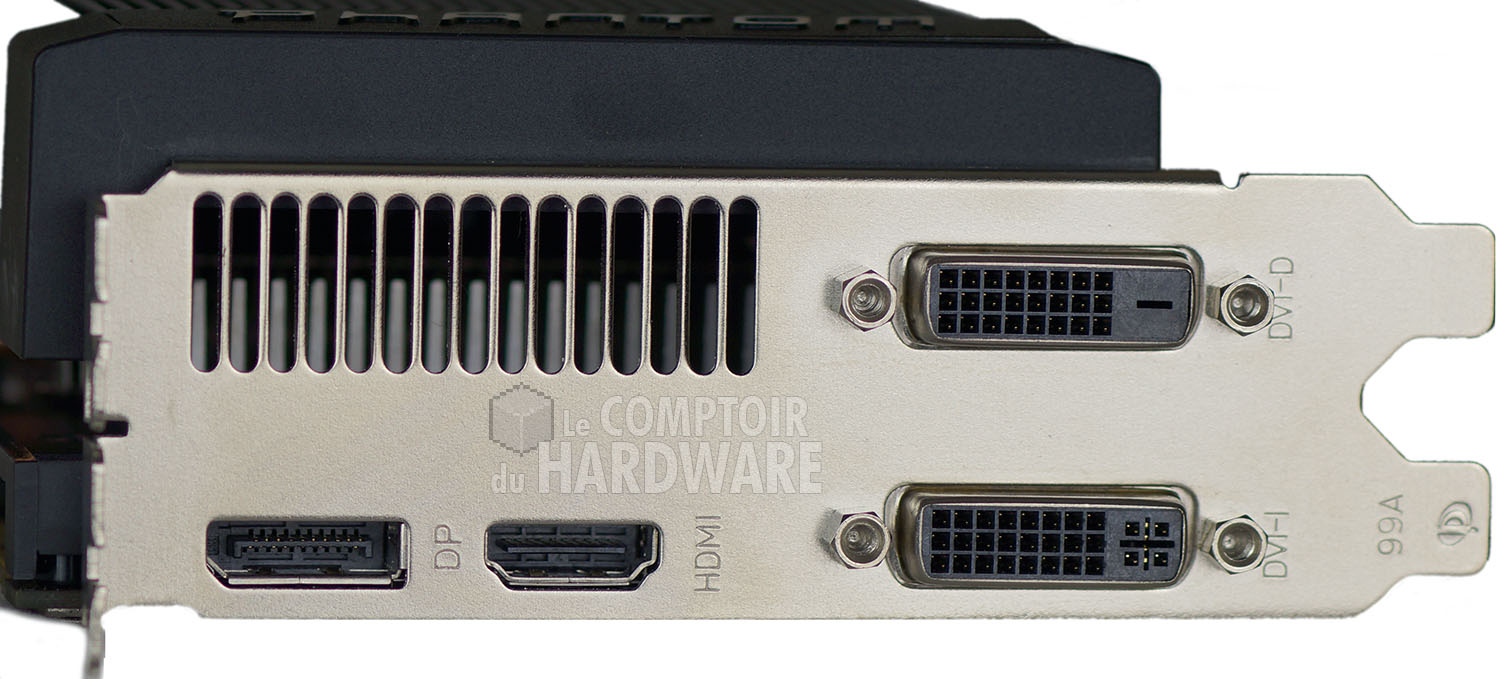

Côté panel c'est très proche de la version de référence avec 2 connecteurs DVI Dual Link en sus des HDMI 1.4a high speed et Display Port 1.2. L'évacuation de l'air chaud est toujours assurée au travers des découpes présentes sur la moitié de l'équerre supérieure. Côté alimentation, la carte de Gainward reprenant le PCB de référence, 2 connecteurs à 6 pins positionnés sur la tranche de la carte assurent cet office.



Gainward GTX 670 Phantom : connecteurs [cliquer pour agrandir]Gainward GTX 670 Phantom : alimentation [cliquer pour agrandir]

Connecteurs et alimentation - Cliquer pour agrandir

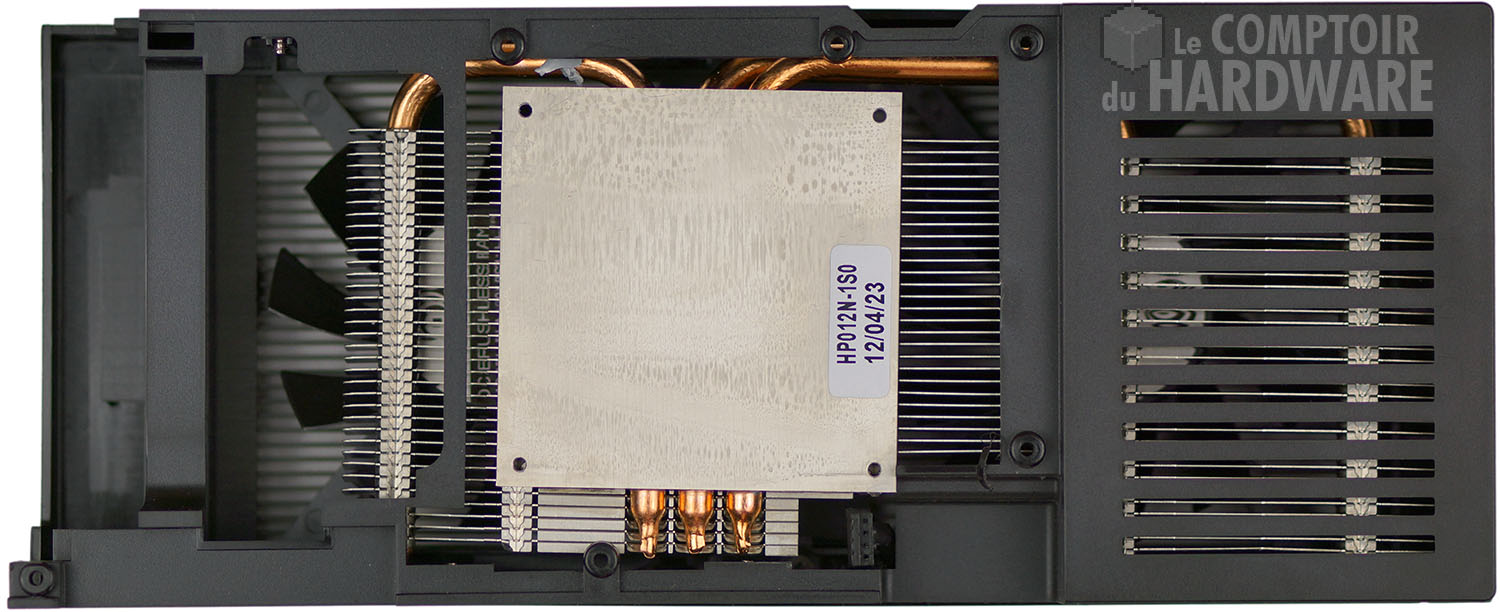

Jetons un coup d'oeil plus approfondi au refroidisseur : il reprend en fait un châssis en plastique en bout de carte à l'instar du modèle de référence, mais la turbine est remplacée par 2 ventilateurs axiaux. La partie radiateur est assurée par une base en aluminium d'où s'extraient 3 caloducs répartissant la chaleur dégagée par le GPU au sein des ailettes surplombant cette dernière. Le flux d'air généré par les deux ventilateurs axiaux faisant le reste ! La carte une fois dénudée laisse apparaitre le petit PCB caractéristique de la GTX 670 au design de référence, le GPU entouré des 8 puces mémoires et l'étage d'alimentation à nouveau à gauche.



Gainward GTX 670 Phantom : refroidisseur [cliquer pour agrandir]Gainward GTX 670 Phantom : carte nue [cliquer pour agrandir]

Le refroidisseur et la carte dénudée - Cliquer pour agrandir

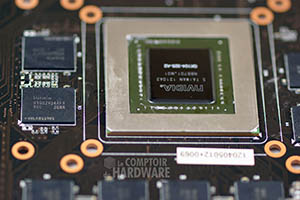

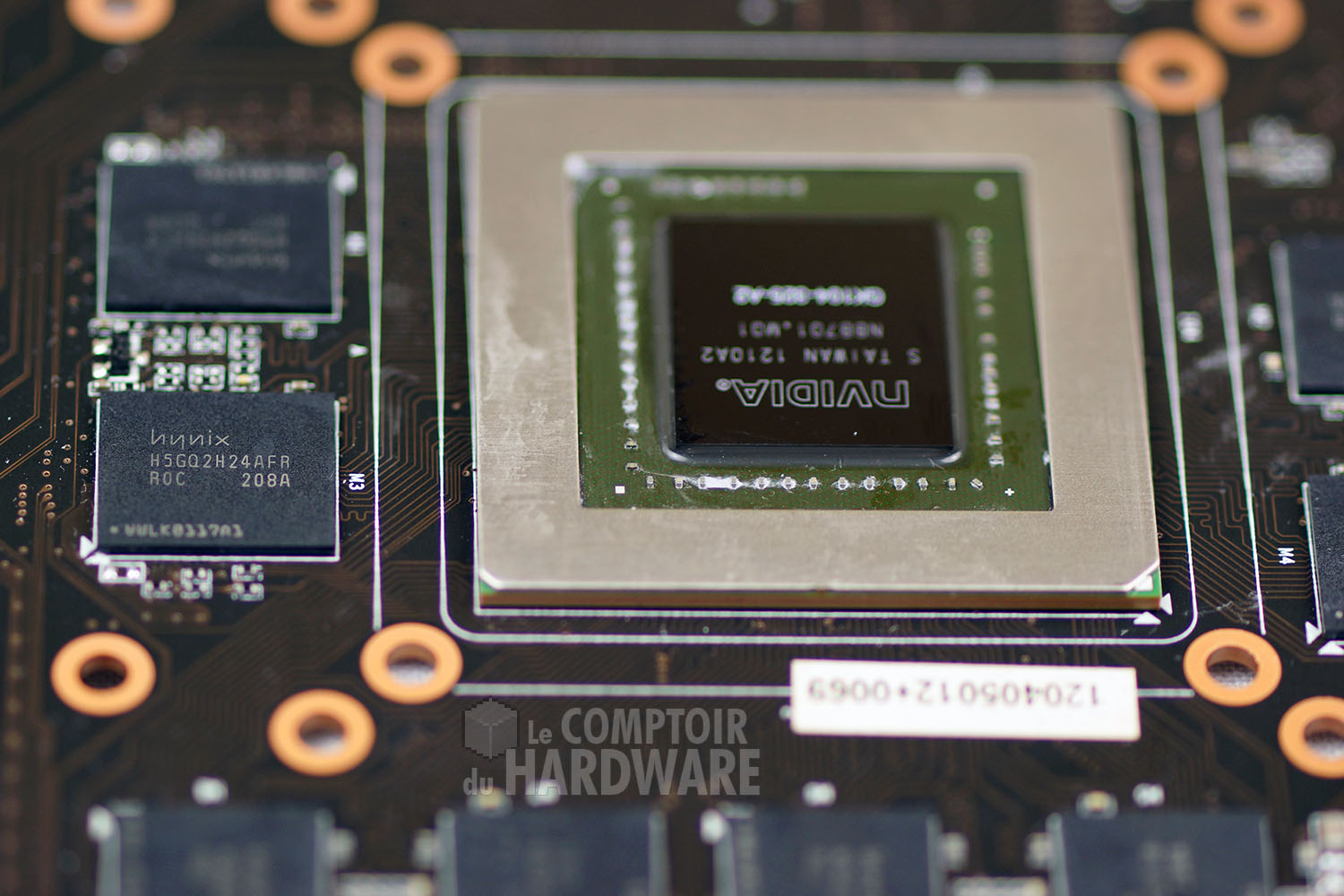

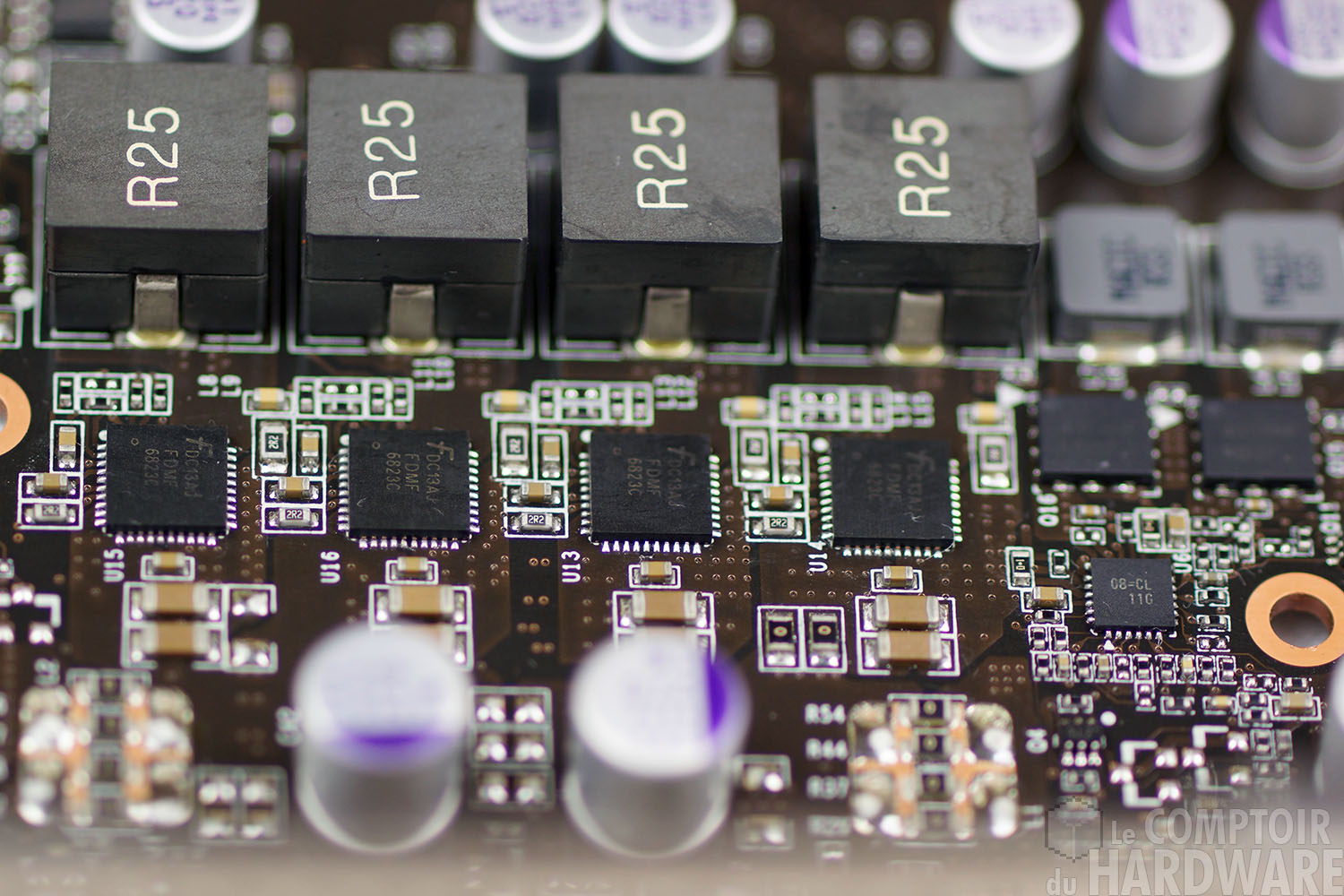

Ce dernier emploie 4 phases pour le GPU et 2 additionnelles pour la mémoire. Pour cette dernière Gainward a conservé le choix du caméléon à savoir des puces Hynix R0C certifiées à 1,5 GHz.



Gainward GTX 670 Phantom :étage dalimentation [cliquer pour agrandir]Gainward GTX 670 Phantom : puces mémoire [cliquer pour agrandir]

L'étage d'alimentation et les puces mémoires - Cliquer pour agrandir

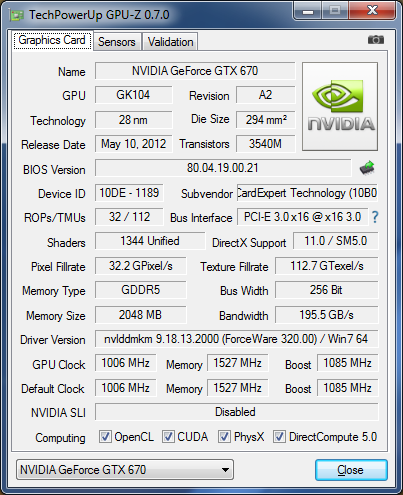

Que nous apprend GPU-Z sur la carte ? C'est bien un GK104 amputé d'un SMX, Gainward a toutefois poussé les fréquences avec 1006/1085 MHz pour le GPU/Boost garanti contre 915/980 MHz pour une GTX 670 de référence. En pratique le Boost se stabilise à 1150 MHz si la charge n'outrepasse pas le TDP. La mémoire à aussi le droit a un petit overclocking avec +25 MHz.



GPU-Z Gainward GTX 670 Phantom

La carte vue par GPU-Z

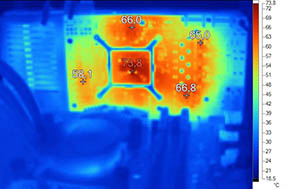

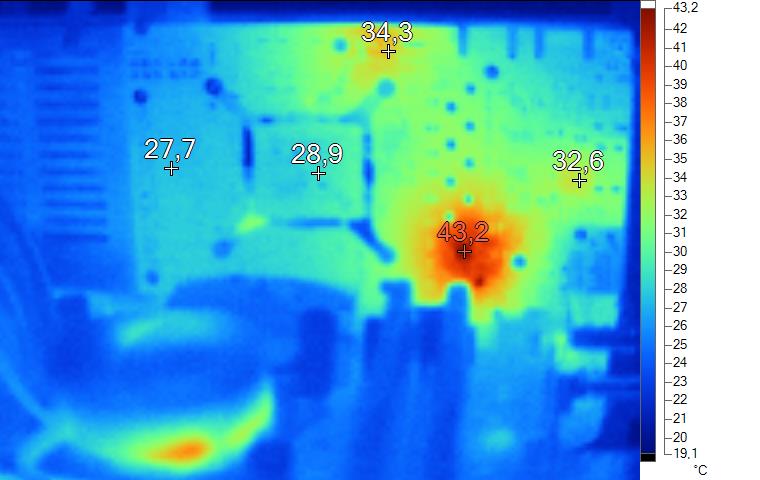

Comment se comporte le refroidisseur spécifique du constructeur sur ce modèle ? Pour cela nous faisons de nouveau appel à notre caméra thermique Fluke TI110. Au repos, comme toujours, c'est de l'étage d'alimentation que se dégage légèrement plus de chaleur tandis qu'en charge, c'est cette fois le GPU qui s'avère le plus chaud avec près de 74°C contre 67°C à l'étage d'alimentation, des valeurs somme toute raisonnables.



Imagerie Thermique Gainward GTX 670 Phantom au repos [cliquer pour agrandir]Imagerie Thermique Gainward GTX 670 Phantom en charge  [cliquer pour agrandir]

Thermographie infrarouge au repos et en charge - Cliquer pour agrandir

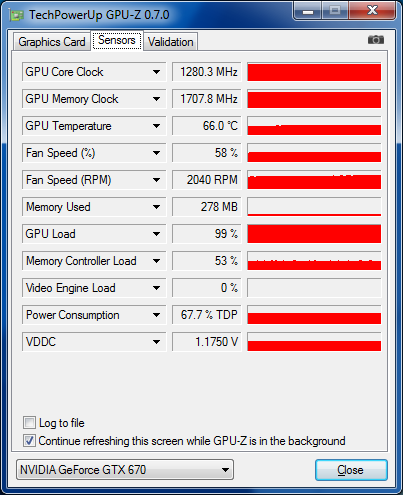

Notre Gainward GTX 670 Phantom est-elle coopérative avec son PCB de référence et son refroidisseur maison ? Eh bien oui puisque nous avons réussi à prendre près de 130 MHz pour le GPU et 180 MHz pour la mémoire avec un gain global de 12% pour 14W de plus.



GPU-Z Gainward GTX 670 Phantom overclockée

GPU-Z : overclocking

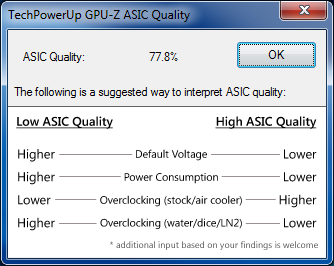

Concluons par l'ASIC Quality de notre GPU toujours selon GPU-Z, l'indice indique près de 78% soit une bonne valeur, mais bien moins que celle de notre Asus. Cela n'a pas empêché notre exemplaire de s'approcher des 1300 MHz (l'Asus les franchit avec brio ceci dit).



GPU-Z Gainward GTX 670 Phantom : ASIC

GPU-Z : ASIC Quality



2 étoilesAlors que dire de cette Gainward GTX 670 Phantom ? Une carte qui nous laisse en fait perplexe. Elle reprend le PCB de référence en modifiant le refroidisseur tout en conservant ce principe de carcasse plastique en bout de carte. Le moins que l'on puisse dire c'est que le résultat n'est pas brillant puisque ce dernier s'avère au final moins efficace d'un point de vue sonore et source de bruits parasites (vibrations du carter en plastique) encore plus importants que le modèle conçu par nVIDIA (déjà pas forcément bien lôti à ce niveau !). Les températures sont légèrement plus élevées, mais les fréquences ne sont pas les mêmes non plus, ceci expliquant cela. Heureusement Gainward n'a pas eu la main lourde et place sa carte parmi les GTX 670 les moins coûteuses. On retrouve toutefois dans ces eaux là des modèles disposant de refroidisseur maison plus efficaces (MSI, Gigabyte, etc.) si bien qu'au final le choix de cette carte ne s'avère pas forcément judicieux entre des modèles purement génériques un poil moins chers, mais tout aussi efficaces voire meilleurs sur certains points et des modèles constructeurs à tarifs comparables et meilleurs, nous ne pouvons donc aller au-delà de 2 étoiles.



C'est tout pour la présentation de cette GTX 670 Phantom, voyons page suivante la gamme supérieure en commençant par la GTX 680 DirectCU II TOP d'Asus.
